2023 TOYOTA RAV4 PLUG-IN HYBRID Instrukcja obsługi (in Polish)

Haczyki do zawieszania ubraƒ znaj-
dujà si´ przy tylnych uchwytach
asekuracyjnych.
Elementy wyposa˝enia wn´trza
6-4. U˝ywanie pozosta∏ych elementów wyposa˝enia463
6
Haczyki do zawieszania ubraƒ
OSTRZE˚ENIE
Przedmioty, których nie wolno
zawieszaç na haczykach do
zawieszania ubraƒ
Na haczykach do zawieszania ubraƒ nie
wolno zawieszaç wieszaków ubranio-
wych ani jakichkolwiek innych twardych
lub ostrych przedmiotów. Tego typu
przedmioty mogà zostaç z du˝à si∏à od-
rzucone przez nape∏niajàcà si´ kur tyn´
powietrznà, w wyniku czego mo˝e dojÊç
do Êmierci lub powa˝nych obra˝eƒ cia∏a.
UWAGA
W celu unikni´cia ryzyka uszko-
dzenia uchwytu asekuracyjnego
W celu unikni´cia ryzyka uszkodzenia
uchwytu asekuracyjnego nie wolno na
nim wieszaç ˝adnych ci´˝kich przed-
miotów ani nie nale˝y go nadmiernie
obcià˝aç.
35 RAV4 Plug In HV OM9A587E 16/11/22 18:29 Page 463

4646-4. U˝ywanie pozosta∏ych elementów wyposa˝enia
35 RAV4 Plug In HV OM9A587E 16/11/22 18:29 Page 464

7
7-1. Dba∏oÊç o samochód
Mycie i konserwacja nadwozia
.............................................466
Czyszczenie i konserwacja
wn´trza ................................469
7-2. Obs∏uga techniczna
Wymagania dotyczàce obs∏ugi
technicznej ...........................472
7-3. CzynnoÊci serwisowe do
wykonania we w∏asnym zakresie
Ârodki ostro˝noÊci podczas
wykonywania czynnoÊci
serwisowych .........................474
Pokrywa silnika ......................476
Ustawienie podnoÊnika
warsztatowego .....................477
Komora silnikowa ...................479
Akumulator 12-woltowy ..........484
Opony .....................................487
CiÊnienie w ogumieniu ...........498
Obr´cze kó∏ ............................499
Filtr powietrza doprowadzanego
do kabiny..............................500
Czyszczenie wlotowego otworu
wentylacyjnego przetwornicy
napi´cia pràdu sta∏ego i filtra
komory akumulatora trakcyjnego
.............................................504
Wymiana gumek wycieraczek
.............................................508
Bateria w elektronicznym
kluczyku ...............................511
Sprawdzanie i wymiana
bezpieczników ......................513
˚arówki ...................................516
Zawieszenie i podwozie .........524
Obs∏uga techniczna
i konserwacja
Obs∏uga techniczna i konserwacja
465
7
35 RAV4 Plug In HV OM9A587E 16/11/22 18:29 Page 465

Mycie zaczynaç od górnych par tii
w kierunku do∏u, umiarkowanym
strumieniem wody zmywajàc nad-
wozie, wn´ki kó∏ oraz podwozie,
by usunàç wszelkie zabrudzenia.
Myç nadwozie u˝ywajàc gàbki
lub mi´kkiej Êciereczki, np. irchy.
W przypadku zabrudzeƒ trud-
nych do usuni´cia u˝yç szampo-
nu samochodowego i obficie
sp∏ukaç wodà.
Wytrzeç nadwozie do sucha.
W razie uszkodzenia wodoodpor-
nej warstwy ochronnej nawosko-
waç nadwozie.
Je˝eli na umytej powierzchni woda nie
zbiera si´ w pojedyncze krople, nadwo-
zie samochodu, gdy jest zimne, nale˝y
nawoskowaç.
Przed myciem samochodu
Upewniç si´, ˝e pokrywa wlewu paliwa
i pokrywa gniazda ∏adowania sà prawi-
d∏owo zamkni´te.
Automatyczne myjnie samocho-
dowe
Przed wjazdem do myjni:
• Z∏o˝yç zewn´trzne lusterka wsteczne
• Wy∏àczyç elektryczne sterowanie
drzwi baga˝nika (w niektórych wer-
sjach)
Mycie nale˝y rozpoczàç od przodu sa-
mochodu. Przed rozpocz´ciem jazdy
nale˝y pami´taç o roz∏o˝eniu zewn´trz-
nych lusterek wstecznych.Szczotki w automatycznej myjni samo-
chodowej mogà zarysowaç powierzch-
ni´ samochodu, jego cz´Êci (ko∏a itp.)
i zniszczyç pow∏ok´ lakierowanà.
Tylny spojler mo˝e nie nadawaç si´
do mycia w niektórych rodzajach myjni
automatycznych. Jego pozostawienie
mo˝e zwi´kszyç ryzyko uszkodzenia
samochodu.
Mycie wysokociÊnieniowe
Nie zbli˝aç dyszy myjki wysokociÊnie-
niowej do szczelin wokó∏ drzwi lub szyb
oraz kierowaç na nie ciàg∏ego strumie-
nia, poniewa˝ woda mo˝e dostaç si´ do
wn´trza samochodu.
Uwagi dotyczàce elektronicznego
kluczyka
Je˝eli na zewn´trznà klamk´ dostanie si´
du˝a iloÊç wody, gdy elektroniczny klu-
czyk znajduje si´ w obszarze dzia∏ania,
mo˝e nastàpiç samoczynne zablokowa-
nie lub odblokowanie drzwi. Wtakiej sy-
tuacji podczas mycia samochodu nale˝y
post´powaç w nast´pujàcy sposób:
Podczas mycia samochodu pozosta-
wiç elektroniczny kluczyk w odleg∏o-
Êci co najmniej 2 m od samochodu.
(Nale˝y pami´taç o zabezpieczeniu
kluczyka przed kradzie˝à.)
W∏àczyç funkcj´ zapobiegania wyczer-
pania baterii elektronicznego kluczyka,
aby wy∏àczyç system elektronicznego
kluczyka. (
S. 254)
Obr´cze kó∏ i os∏ony obr´czy kó∏
Wszelkie zabrudzenia nale˝y jak
najszybciej zmywaç neutralnym
detergentem.
Niezw∏ocznie po umyciu nale˝y usu-
nàç wodà pozosta∏oÊci detergentu.
Aby chroniç pow∏ok´ lakierniczà
przed uszkodzeniem, nale˝y prze-
strzegaç poni˝szych Êrodków ostro˝-
noÊci:
• Nie u˝ywaç roztworów alkalicznych
lub kwasowych oraz detergentów
z zawar toÊcià Êcierniwa.
• Nie u˝ywaç twardych szczotek.
• Nie u˝ywaç detergentów do mycia
rozgrzanych obr´czy kó∏, na przyk∏ad
po jeêdzie czy parkowaniu przy wyso-
kiej temperaturze otoczenia.
4667-1. Dba∏oÊç o samochód
Mycie i konserwacja
nadwozia
Podczas mycia nadwozia sa-
mochodu nale˝y przestrzegaç
poni˝szych wskazówek.
Sposób czyszczenia
35 RAV4 Plug In HV OM9A587E 16/11/22 18:29 Page 466

Boczne przednie szyby z pow∏okà
hydrofobowà (z wyjàtkiem bocz-
nych tylnych szyb)
W celu utrzymania efektu rozprasza-
nia kropli wody nale˝y przestrzegaç
podanych ni˝ej zaleceƒ.
• Regularnie usuwaç z szyb wszelkie
zabrudzenia itp.
• Nie dopuszczaç do gromadzenia si´
na szybach przez d∏u˝szy czas zabru-
dzeƒ i kurzu. Jak najszybciej oczyÊciç
szyby mi´kkà, wilgotnà Êciereczkà.
• Do mycia szyb nie stosowaç prepara-
tów woskowych ani p∏ynów zmywajà-
cych zawierajàcych Êrodki Êcierne.
• Do usuwania zaparowania nie u˝ywaç
jakichkolwiek metalowych przedmiotów.
Klocki i tarcze hamulcowe
Zaparkowanie samochodu, gdy klocki
lub tarcze hamulcowe sà mokre, mo˝e
doprowadziç do utworzenia si´ rdzy.
Przed zaparkowaniem samochodu, gdy
klocki lub tarcze hamulcowe sà mokre,
nale˝y jadàc powoli, kilkukrotnie naci-
snàç peda∏ hamulca zasadniczego, aby
osuszyç klocki i tarcze hamulcowe.
Zderzaki
Nie szorowaç i nie stosowaç Êrodków
Êciernych.
Elementy pokryte metalem
Je˝eli zanieczyszczenia nie mogà zostaç
usuni´te, elementy te nale˝y czyÊciç
w nast´pujàcy sposób:
Wytrzeç zabrudzone powierzchnie
mi´kkà szmatkà zwil˝onà oko∏o 5%
roztworem neutralnego detergentu
iwody.
Pozosta∏oÊci wilgoci wytrzeç do sucha
mi´kkà szmatkà.
T∏uste zabrudzenia czyÊciç Êcierecz-
kami nasàczonymi alkoholem lub
podobnym produktem.
Obs∏uga techniczna i konserwacja
7-1. Dba∏oÊç o samochód467
7
OSTRZE˚ENIE
Podczas mycia samochodu
Uwa˝aç, aby woda nie dosta∏a si´ do
wn´trza komory silnika. Mo˝e to spo-
wodowaç zwarcie elementów uk∏adu
elektrycznego lub po˝ar.
Podczas mycia przedniej szyby
Nale˝y upewniç si´, ˝e wycieraczki sà
wy∏àczone.
W przypadku pozostawienia prze∏àcz-
nika wycieraczek w pozycji „AUTO”
w poni˝szych przypadkach mo˝e na-
stàpiç samoczynne uruchomienie wy-
cieraczek. Grozi to uszkodzeniem ich
piór oraz przyci´ciem ràk lub odnie-
sieniem powa˝nych obra˝eƒ.
Wy∏àczone
Pozycja „AUTO”
Gdy górna cz´Êç przedniej szyby,
gdzie znajduje si´ czujnik kropli
deszczu, zostanie dotkni´ta r´kà.
Gdy mokra szmatka lub podobny
przedmiot znajdzie si´ w pobli˝u
czujnika kropli deszczu.
Gdy coÊ uderzy w przednià szyb´.
Gdy obudowa czujnika zostanie do-
tkni´ta lub coÊ uderzy w czujnik.
Ârodki ostro˝noÊci dotyczàce
uk∏adu wydechowego
Pod wp∏ywem gazów spalinowych
uk∏ad wydechowy rozgrzewa si´ do
wysokiej temperatury.
Podczas mycia samochodu nale˝y
uwa˝aç, aby nie dotknàç goràcych
elementów uk∏adu wydechowego
przed jego sch∏odzeniem, poniewa˝
grozi to oparzeniem.
B
A
35 RAV4 Plug In HV OM9A587E 16/11/22 18:29 Page 467

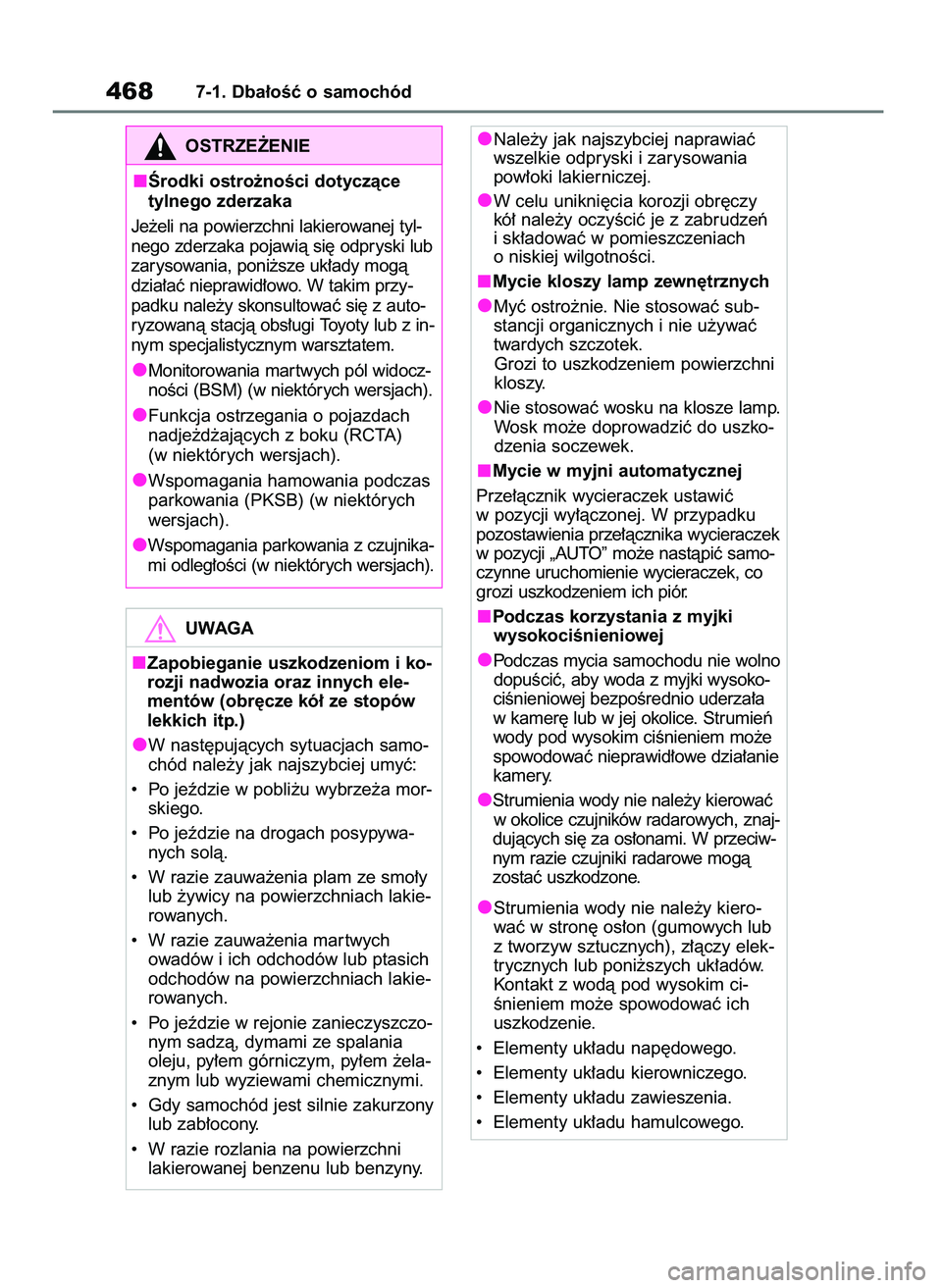

4687-1. Dba∏oÊç o samochód
Nale˝y jak najszybciej naprawiaç
wszelkie odpryski i zarysowania
pow∏oki lakierniczej.
W celu unikni´cia korozji obr´czy
kó∏ nale˝y oczyÊciç je z zabrudzeƒ
i sk∏adowaç w pomieszczeniach
o niskiej wilgotnoÊci.
Mycie kloszy lamp zewn´trznych
Myç ostro˝nie. Nie stosowaç sub-
stancji organicznych i nie u˝ywaç
twardych szczotek.
Grozi to uszkodzeniem powierzchni
kloszy.
Nie stosowaç wosku na klosze lamp.
Wosk mo˝e doprowadziç do uszko-
dzenia soczewek.
Mycie w myjni automatycznej
Prze∏àcznik wycieraczek ustawiç
w pozycji wy∏àczonej. W przypadku
pozostawienia prze∏àcznika wycieraczek
w pozycji „AUTO” mo˝e nastàpiç samo-
czynne uruchomienie wycieraczek, co
grozi uszkodzeniem ich piór.
Podczas korzystania z myjki
wysokociÊnieniowej
Podczas mycia samochodu nie wolno
dopuÊciç, aby woda z myjki wysoko-
ciÊnieniowej bezpoÊrednio uderza∏a
w kamer´ lub w jej okolice. Strumieƒ
wody pod wysokim ciÊnieniem mo˝e
spowodowaç nieprawid∏owe dzia∏anie
kamery.
Strumienia wody nie nale˝y kierowaç
w okolice czujników radarowych, znaj-
dujàcych si´ za os∏onami. W przeciw-
nym razie czujniki radarowe mogà
zostaç uszkodzone.
Strumienia wody nie nale˝y kiero-
waç w stron´ os∏on (gumowych lub
z tworzyw sztucznych), z∏àczy elek-
trycznych lub poni˝szych uk∏adów.
Kontakt z wodà pod wysokim ci-
Ênieniem mo˝e spowodowaç ich
uszkodzenie.
• Elementy uk∏adu nap´dowego.
• Elementy uk∏adu kierowniczego.
• Elementy uk∏adu zawieszenia.
• Elementy uk∏adu hamulcowego.
UWAGA
Zapobieganie uszkodzeniom i ko-
rozji nadwozia oraz innych ele-
mentów (obr´cze kó∏ ze stopów
lekkich itp.)
W nast´pujàcych sytuacjach samo-
chód nale˝y jak najszybciej umyç:
• Po jeêdzie w pobli˝u wybrze˝a mor-
skiego.
• Po jeêdzie na drogach posypywa-
nych solà.
• W razie zauwa˝enia plam ze smo∏y
lub ˝ywicy na powierzchniach lakie-
rowanych.
• W razie zauwa˝enia mar twych
owadów i ich odchodów lub ptasich
odchodów na powierzchniach lakie-
rowanych.
• Po jeêdzie w rejonie zanieczyszczo-
nym sadzà, dymami ze spalania
oleju, py∏em górniczym, py∏em ˝ela-
znym lub wyziewami chemicznymi.
• Gdy samochód jest silnie zakurzony
lub zab∏ocony.
• W razie rozlania na powierzchni
lakierowanej benzenu lub benzyny.
OSTRZE˚ENIE
Ârodki ostro˝noÊci dotyczàce
tylnego zderzaka
Je˝eli na powierzchni lakierowanej tyl-
nego zderzaka pojawià si´ odpryski lub
zarysowania, poni˝sze uk∏ady mogà
dzia∏aç nieprawid∏owo. W takim przy-
padku nale˝y skonsultowaç si´ z auto-
ryzowanà stacjà obs∏ugi Toyoty lub z in-
nym specjalistycznym warsztatem.
Monitorowania mar twych pól widocz-
noÊci (BSM) (w niektórych wersjach).
Funkcja ostrzegania o pojazdach
nadje˝d˝ajàcych z boku (RCTA)
(w niektórych wersjach).
Wspomagania hamowania podczas
parkowania (PKSB) (w niektórych
wersjach).
Wspomagania parkowania z czujnika-
mi odleg∏oÊci (w niektórych wersjach).
35 RAV4 Plug In HV OM9A587E 16/11/22 18:29 Page 468

Usunàç kurz i piach za pomocà
odkurzacza. Zabrudzone po-
wierzchnie wycieraç szmatkà
zwil˝onà letnià wodà.
W przypadku trudnych do usu-
ni´cia zabrudzeƒ, nale˝y je prze-
trzeç mi´kkà szmatkà zwil˝onà
rozcieƒczonym jednoprocento-
wym roztworem wodnym neutral-
nego detergentu.
Wycisnàç szmatk´, a nast´pnie
dok∏adnie wytrzeç wszelkie pozo-
sta∏oÊci detergentu i wody.
Czyszczenie tapicerki materia∏owej
szamponami piankowymi
Na rynku dost´pnych jest wiele prepara-
tów pieniàcych do czyszczenia tapicerki
materia∏owej. Do nanoszenia piany pos∏u-
˝yç si´ gàbkà lub szczotkà. CzyÊciç koli-
stymi ruchami. Nie u˝ywaç wody. Wytrzeç
zabrudzone powierzchnie i pozostawiç do
wyschni´cia. Najlepsze rezultaty uzyskuje
si´, utrzymujàc tapicerk´ materia∏owà
w mo˝liwie suchym stanie.
Czyszczenie pasów bezpieczeƒ-
stwa
Pasy bezpieczeƒstwa mo˝na czyÊciç
letnià wodà z myd∏em, pos∏ugujàc si´
szmatkà lub gàbkà. Przy okazji spraw-
dziç, czy pasy nie sà nadmiernie zu˝yte,
wystrz´pione lub czy nie majà przeci´ç.
Obs∏uga techniczna i konserwacja
7-1. Dba∏oÊç o samochód469
7
Czyszczenie i konserwa-
cja wn´trza
Czyszczenie nale˝y przeprowa-
dzaç w sposób dostosowany
do ka˝dego z elementów i ma-
teria∏u, z którego jest zrobiony.
Utrzymywanie wn´trza
w czystoÊci
UWAGA
Dysz´ myjki wysokociÊnieniowej na-
le˝y trzymaç co najmniej w odleg∏o-
Êci 30 cm od nadwozia samochodu.
W przeciwnym razie elementy wyko-
nane z tworzywa sztucznego, takie
jak np. listwy czy zderzaki, mogà zo-
staç zdeformowane lub uszkodzone.
Ponadto nie nale˝y trzymaç dyszy
zbyt d∏ugo w tym samym miejscu.
Strumienia wody nie nale˝y kierowaç
w okolice dolnej cz´Êci przedniej
szyby. Je˝eli woda dostanie si´ do
wlotu uk∏adu klimatyzacji zlokalizo-
wanego w dolnej cz´Êci przedniej
szyby, uk∏ad klimatyzacji mo˝e dzia-
∏aç nieprawid∏owo.
Nie wolno myç podwozia samochodu
za pomocà myjki wysokociÊnieniowej.
Strumienia wody nie nale˝y kiero-
waç w okolice wokó∏ pokrywy gniaz-
da ∏adowania. W przeciwnym razie
woda mo˝e przedostaç si´ do wej-
Êcia ∏adowania pràdem zmiennym,
co mo˝e doprowadziç do uszkodze-
nia samochodu.
35 RAV4 Plug In HV OM9A587E 16/11/22 18:29 Page 469

4707-1. Dba∏oÊç o samochód
UWAGA
Ârodki czyszczàce
Nie wolno stosowaç nast´pujàcych
typów detergentów, poniewa˝ mogà
one powodowaç odbarwienia tapi-
cerki oraz smugi i uszkodzenia na
powierzchniach lakierowanych:
• Z wyjàtkiem obiç foteli: Substancje
organiczne w rodzaju benzenu
i benzyny, roztwory alkaliczne lub
kwasowe, preparaty barwiàce i wy-
bielajàce.
• Obicia foteli: Substancje alkaliczne
lub kwasowe w rodzaju rozpusz-
czalników, benzenu lub alkoholu.
Nie nale˝y u˝ywaç wosków na-
b∏yszczajàcych ani preparatów
czyszczàcych z Êrodkiem nab∏ysz-
czajàcym. Grozi to uszkodzeniem
powierzchni deski rozdzielczej lub
innych lakierowanych elementów
wn´trza.
Zapobieganie uszkodzeniu obiç
skórzanych
W celu unikni´cia ryzyka uszkodzenia
obiç skórzanych nale˝y przestrzegaç
poni˝szych zaleceƒ:
Niezw∏ocznie usuwaç z obiç skórza-
nych kurz i piach.
Nie pozostawiaç zbyt d∏ugo samo-
chodu w miejscu bezpoÊrednio na-
s∏onecznionym. Szczególnie latem
samochód powinien byç parkowany
w miejscach zacienionych.
Nie pozostawiaç na skórzanych
obiciach przedmiotów wykonanych
z tworzyw sztucznych, winylu, za-
wierajàcych wosk lub ˝ywice, ponie-
wa˝ w razie silniejszego rozgrzania
wn´trza mogà one przywrzeç do
skóry.
Woda na pod∏odze
Nie nale˝y myç pod∏ogi samochodu
wodà.
Woda mo˝e dostaç si´ do elementów
elektrycznych ulokowanych pod wy-
k∏adzinà i spowodowaç uszkodzenia,
np. systemu audio. Ponadto mo˝e
dojÊç do korozji nadwozia.OSTRZE˚ENIE
Woda wewnàtrz samochodu
Nale˝y uwa˝aç, aby nie zachlapaç
lub zalaç wodà wn´trza samocho-
du, jak np. pod∏ogi obok tylnych fo-
teli, przetwornicy napi´cia pràdu
sta∏ego, skrzynki przy∏àczeniowej,
wlotowego otworu wentylacyjnego
komory akumulatora trakcyjnego lub
baga˝nika. (
S. 99)
Mo˝e to spowodowaç uszkodzenie
lub po˝ar w obr´bie przetwornicy
napi´cia pràdu sta∏ego, akumulatora
trakcyjnego, elementów elektrycz-
nych itp.
Nie dopuszczaç do zamoczenia ja-
kichkolwiek elementów sk∏adowych
lub przewodów elektrycznych
w uk∏adzie poduszek powietrznych.
(
S. 40)
Na skutek usterki elektrycznej mo˝e
dojÊç do niespodziewanego odpale-
nia (nape∏nienia) bàdê zablokowania
dzia∏ania poduszek powietrznych,
w obu przypadkach doprowadzajàc
do Êmierci lub powa˝nych obra˝eƒ
cia∏a.
Wersje z ∏adowarkà bezprzewodowà:
Nie wolno doprowadziç do zalania lub
zawilgocenia ∏adowarki bezprzewodo-
wej (
S. 456). Niezastosowanie si´
do tego zalecenia mo˝e spowodowaç,
˝e bezprzewodowa ∏adowarka b´dzie
si´ nagrzewaç i mo˝e spowodowaç
poparzenia lub pora˝enie pràdem,
w wyniku którego mo˝e dojÊç do
Êmierci lub powa˝nych obra˝eƒ cia∏a.
Czyszczenie i konserwacja wn´-
trza (zw∏aszcza deski rozdzielczej)
Nie nale˝y u˝ywaç wosków nab∏ysz-
czajàcych ani preparatów czyszczàcych
z Êrodkiem nab∏yszczajàcym. Odbijajà-
cy si´ w przedniej szybie obraz deski
rozdzielczej mo˝e zak∏óciç widocznoÊç
kierowcy i doprowadziç do wypadku,
w wyniku którego mo˝e dojÊç do Êmier-
ci lub powa˝nych obra˝eƒ cia∏a.
35 RAV4 Plug In HV OM9A587E 16/11/22 18:29 Page 470
