systemu multimedialnego”.
Ustawienia programowania harmo-
nogramu ∏adowania wykonuje si´
na ekranie „Harmon. ∏adowania”.
Ilustracje sà jedynie przyk∏adowe
i mogà ró˝niç si´ od ilustracji wy-
Êwietlanych na ekranie systemu
multimedialnego.
WyÊwietlanie ekranu „Harmon.
∏adowania”
1Przycisk rozruchu prze∏àczyç
w stan ON, aby wyÊwietliç ekran
menu.
Sprawdziç, czy na wyÊwietlaczu wielo-
funkcyjnym pojawi∏ si´ komunikat
„ZAP¸ON W¸.”.Je˝eli przycisk rozruchu prze∏àczony
jest w stan ACC, nie mo˝na wykonaç
ustawienia programowania harmono-
gramu ∏adowania.
2Wybraç , a nast´pnie „Har-
mon. ∏adowania”
Zostanie wyÊwietlony ekran „Harmon.
∏adowania”.
Hybrydowy uk∏ad nap´dowy typu Plug-in
2-2. ¸adowanie akumulatora trakcyjnego159
2
Odczytywanie ekranu „Harmon. ∏adowania”
Harmonogramy ∏adowania (widok kalendarza)
WyÊwietla na liÊcie, za pomocà ikon, tygodniowy zarejestrowany harmonogram ∏a-
dowania.
Przycisk „Dodaj”
Nacisnàç, aby dodaç nowà pozycj´ do harmonogramu ∏adowania. (S. 160)
Przycisk „Edyt.”
Nacisnàç, aby zmieniç lub usunàç zarejestrowane w harmonogramie ∏adowania po-
zycje. (
S. 161)
Przycisk „¸aduj teraz”
Ka˝de naciÊni´cie przycisku „¸aduj teraz” prze∏àcza pomi´dzy w∏àczonym lub wy∏à-
czonym. (
S. 162)
D
C
B
A
35 RAV4 Plug In HV OM9A587E 16/11/22 18:26 Page 159

Programowanie harmonogra-
mu ∏adowania
1WyÊwietliç ekran „Harmon. ∏ado-
wania”. (
S. 159)
2Nacisnàç przycisk „Dodaj”.
Zostanie wyÊwietlony ekran „Dodaj zda-
rzenie”.
3Wybraç tryb ∏adowania.
Nacisnàç przycisk „Rozpocznij o ustalo-
nej godz.” lub „Czas wyjazdu”, aby
ustawiç odpowiedni tryb ∏adowania
i ustawiç czas, naciskajàc przyciski na
ekranie.
Po wybraniu trybu „Rozpocznij o ustalo-
nej godz.”:
Ustawiç czas rozpocz´cia ∏adowania
(czas rozpocz´cia), a nast´pnie naci-
snàç przycisk „OK”.Po wybraniu trybu „Czas wyjazdu”:
Ustawiç czas zakoƒczenia ∏adowania
(czas wyjazdu), a nast´pnie nacisnàç
przycisk „OK”.
4Je˝eli zosta∏ wybrany tryb ∏ado-
wania „Czas wyjazdu”, mo˝na
w∏àczyç lub wy∏àczyç funkcj´ po-
wiàzanà z uk∏adem klimatyzacji.
1602-2. ¸adowanie akumulatora trakcyjnego
Przycisk powrotu
Nacisnàç, aby zamknàç ekran „Harmon. ∏adowania”.
Podstawowe informacje wyÊwietlane w kalendarzu:
Je˝eli w∏àczony jest tryb „¸aduj teraz”, na szarej linii zostanie wyÊwietlona
niebieska ikona.
E
WyÊwietlacz Zawar toÊç
Szara linia Aktualny czas
Zielona ikonaTryb ∏adowania ustawiony jest na „Czas
wyjazdu”
Niebieska ikonaTryb ∏adowania ustawiony jest na „Roz-
pocznij o ustalonej godz.”
35 RAV4 Plug In HV OM9A587E 16/11/22 18:26 Page 160

Aby dzia∏anie uk∏adu klimatyzacji rozpo-
cz´∏o si´ zgodnie z godzinà odjazdu,
nale˝y w∏àczyç funkcj´, naciskajàc
przycisk „Przygotowanie klimatyzacji”.
Za ka˝dym naciÊni´ciem przycisku
funkcja prze∏àcza si´ mi´dzy w∏àcza-
niem i wy∏àczaniem.
5Wybraç ˝àdany dzieƒ tygodnia,
aby aktywowaç powtarzanie
ustawieƒ, a nast´pnie nacisnàç
przycisk „OK”.
Harmonogram ∏adowania zostanie po-
wtórzony w wybranym dniu. Mo˝na
wybraç wi´cej ni˝ jeden dzieƒ.
Je˝eli nie wybrano dni, ∏adowanie odb´-
dzie si´ tylko raz zgodnie z harmonogra-
mem ∏adowania na nast´pne 24 godziny.
6Po zakoƒczeniu programowania,
nacisnàç przycisk „Zapisz”.
Harmonogram ∏adowania zostanie
zaprogramowany, a do kalendarza
zostanie dodana ikona.
Aby usunàç zaprogramowany harmo-
nogram ∏adowania, nacisnàç przycisk
„X”.
Po zakoƒczeniu programowania, prze∏à-
czeniu przycisku rozruchu w stan OFFi pod∏àczeniu do samochodu przewodu
∏adujàcego pràdem zmiennym, ∏adowa-
nie odb´dzie si´ zgodnie z harmonogra-
mem ∏adowania.
W∏àczanie lub wy∏àczanie zapro-
gramowanych harmonogramów
∏adowania
1WyÊwietliç ekran „Harmon. ∏ado-
wania”. (
S. 159)
2Nacisnàç przycisk „Edyt.”.
Zostanie wyÊwietlony ekran „Zdarzenia”.
3SpoÊród elementów wyÊwietlonych
na ekranie, wybraç lub
w rz´dzie z harmonogramem
∏adowania, który ma zostaç
zmieniony.
Je˝eli harmonogram ∏adowania, który
ma zostaç zmieniony, nie jest wyÊwie-
tlany na ekranie, nale˝y przewinàç list´
w gór´ lub w dó∏, aby go wyÊwietliç.
Ka˝de naciÊni´cie przycisku prze∏àcza
pomi´dzy w∏àczaniem lub wy∏àczaniem
harmonogramu ∏adowania.
Hybrydowy uk∏ad nap´dowy typu Plug-in
2-2. ¸adowanie akumulatora trakcyjnego161
2
35 RAV4 Plug In HV OM9A587E 16/11/22 18:26 Page 161

Zmiana zaprogramowanego
harmonogramu ∏adowania
1WyÊwietliç ekran „Harmon. ∏ado-
wania”. (
S. 159)
2Nacisnàç przycisk „Edyt.”.
Zostanie wyÊwietlony ekran „Zdarze-
nia”.
3Nacisnàç przycisk „Edyt.” na
ekranie „Zdarzenia”.
4SpoÊród elementów wyÊwietlo-
nych na ekranie, wybraç harmo-
nogram ∏adowania, który ma
zostaç zmieniony.
Zostanie wyÊwietlony ekran „Edytuj
zdarzenia”.
Mo˝na równie˝ wyÊwietliç ekran „Edytuj
zdarzenia” naciskajàc ikon´ harmonogra-
mu ∏adowania, który ma zostaç zmienio-
ny spoÊród wyÊwietlanych w kalendarzu.
Zmiana zaprogramowanych ele-
mentów:
Zmieniç wybrane ustawienia, tak jak to
opisano w krokach 3–5„Programowanie
harmonogramu ∏adowania”. (
S. 160)Po zmianie ustawieƒ zmienia si´ rów-
nie˝ ikona w kalendarzu.
Usuwanie zaprogramowanych
elementów:
Nacisnàç przycisk „Usuƒ”.
Na ekranie wyÊwietlony zostanie komu-
nikat z potwierdzeniem.
Nacisnàç przycisk „Usuƒ”, aby usunàç
wybrany harmonogram ∏adowania.
Aby anulowaç usuwanie, nacisnàç przy-
cisk „Anuluj” lub przycisk powrotu do
poprzedniego ekranu.
Usuni´cie harmonogramu ∏adowania
powoduje równie˝ usuni´cie jego ikony
z kalendarza.
W∏àczanie funkcji „¸aduj teraz”
1WyÊwietliç ekran „Harmon. ∏ado-
wania”. (
S. 159)
2Nacisnàç przycisk obok
funkcji „¸aduj teraz”.
Ka˝de naciÊni´cie przycisku prze∏àcza
pomi´dzy w∏àczaniem lub wy∏àczaniem
funkcji „¸aduj teraz”.
1622-2. ¸adowanie akumulatora trakcyjnego
35 RAV4 Plug In HV OM9A587E 16/11/22 18:26 Page 162

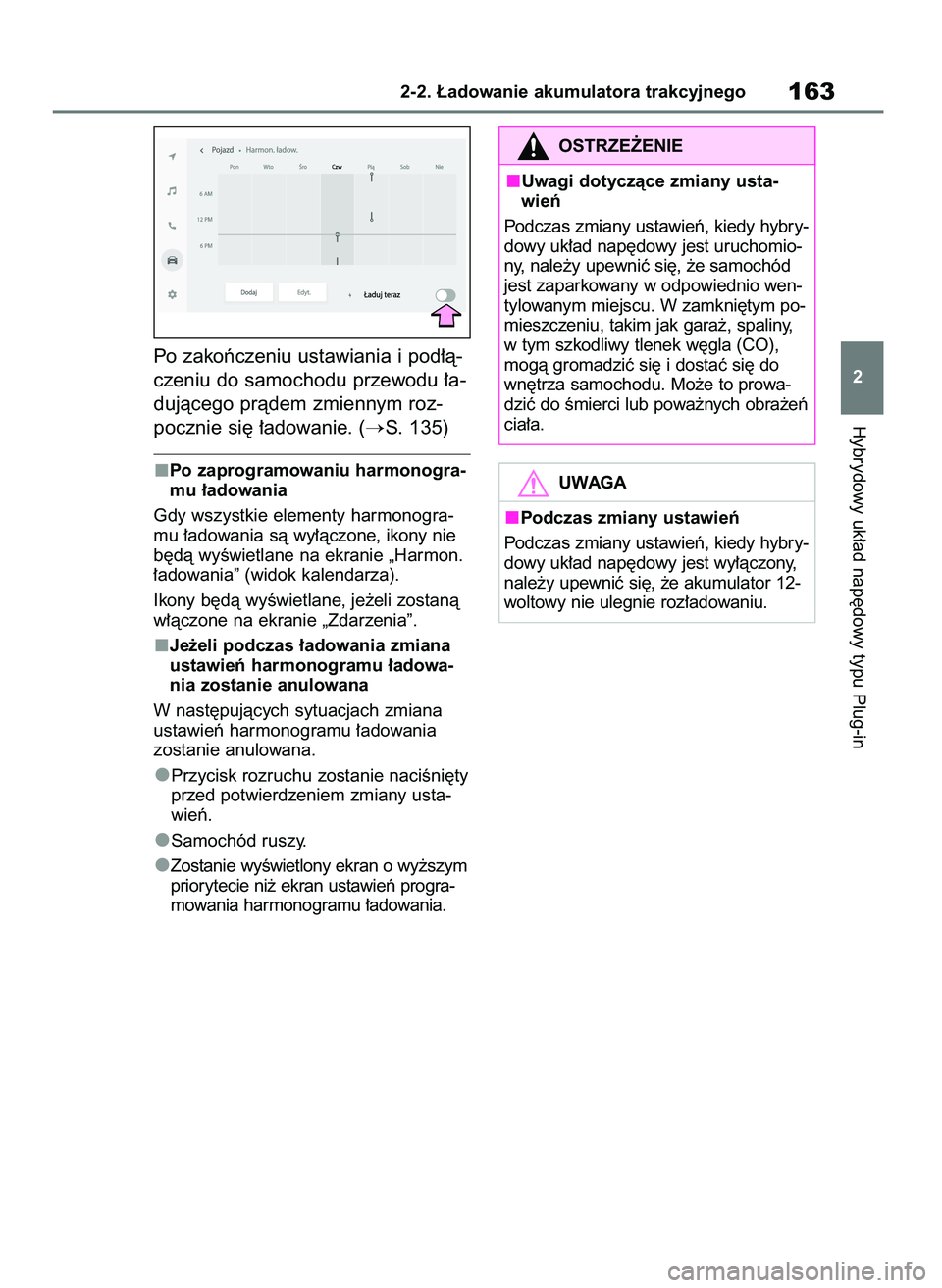

Po zakoƒczeniu ustawiania i pod∏à-
czeniu do samochodu przewodu ∏a-
dujàcego pràdem zmiennym roz-
pocznie si´ ∏adowanie. (
S. 135)
Po zaprogramowaniu harmonogra-
mu ∏adowania
Gdy wszystkie elementy harmonogra-
mu ∏adowania sà wy∏àczone, ikony nie
b´dà wyÊwietlane na ekranie „Harmon.
∏adowania” (widok kalendarza).
Ikony b´dà wyÊwietlane, je˝eli zostanà
w∏àczone na ekranie „Zdarzenia”.
Je˝eli podczas ∏adowania zmiana
ustawieƒ harmonogramu ∏adowa-
nia zostanie anulowana
W nast´pujàcych sytuacjach zmiana
ustawieƒ harmonogramu ∏adowania
zostanie anulowana.
Przycisk rozruchu zostanie naciÊni´ty
przed potwierdzeniem zmiany usta-
wieƒ.
Samochód ruszy.
Zostanie wyÊwietlony ekran o wy˝szym
priorytecie ni˝ ekran ustawieƒ progra-
mowania harmonogramu ∏adowania.
Hybrydowy uk∏ad nap´dowy typu Plug-in
2-2. ¸adowanie akumulatora trakcyjnego163
2
OSTRZE˚ENIE
Uwagi dotyczàce zmiany usta-
wieƒ
Podczas zmiany ustawieƒ, kiedy hybry-
dowy uk∏ad nap´dowy jest uruchomio-
ny, nale˝y upewniç si´, ˝e samochód
jest zaparkowany w odpowiednio wen-
tylowanym miejscu. W zamkni´tym po-
mieszczeniu, takim jak gara˝, spaliny,
w tym szkodliwy tlenek w´gla (CO),
mogà gromadziç si´ i dostaç si´ do
wn´trza samochodu. Mo˝e to prowa-
dziç do Êmierci lub powa˝nych obra˝eƒ
cia∏a.
UWAGA
Podczas zmiany ustawieƒ
Podczas zmiany ustawieƒ, kiedy hybry-
dowy uk∏ad nap´dowy jest wy∏àczony,
nale˝y upewniç si´, ˝e akumulator 12-
woltowy nie ulegnie roz∏adowaniu.
35 RAV4 Plug In HV OM9A587E 16/11/22 18:26 Page 163

1Pod∏àczyç przewód ∏adujàcy prà-
dem zmiennym do samochodu
i rozpoczàç ∏adowanie.
2Podczas ∏adowania przycisk roz-
ruchu prze∏àczyç w stan ON.
Na wyÊwietlaczu wielofunkcyjnym auto-
matycznie zostanie wyÊwietlony ekran
ustawieƒ „Moja przestrzeƒ”.
3Nacisnàç przycisk lub
sterowania zespo∏em wskaêni-
ków, wybraç „Tak”, a nast´pnie
nacisnàç przycisk .
Uruchomiona zostanie funkcja „Moja
przestrzeƒ” i b´dzie mo˝na u˝ywaç np.
uk∏adu klimatyzacji czy systemu audio.
Je˝eli funkcja „Moja przestrzeƒ” nie jest
u˝ywana, wybraç „Nie”, a nast´pnie
nacisnàç przycisk .Aby zatrzymaç funkcj´ „Moja prze-
strzeƒ”, przycisk rozruchu prze∏àczyç
w stan OFF.
Wersje z wyÊwietlaczem
7-calowym
Wersje z wyÊwietlaczem
12,3-calowym
Je˝eli „Moja przestrzeƒ” zostanie
uruchomiona, na wyÊwietlaczu wie-
lofunkcyjnym automatycznie wyÊwie-
tlony zostanie ekran pozosta∏ego
poziomu na∏adowania akumulatora
trakcyjnego.Przybli˝ony bilans
energetyczny (równowaga pomi´dzy
dostarczonà a zu˝ytà energià elek-
trycznà) podczas korzystania z funk-
cji „Moja przestrzeƒ” mo˝na spraw-
dziç na podstawie koloru i wielkoÊci
strza∏ek.
B
A
1642-2. ¸adowanie akumulatora trakcyjnego
Korzystanie z funkcji
„Moja przestrzeƒ”
Je˝eli przewód ∏adujàcy prà-
dem zmiennym pod∏àczony jest
do samochodu, urzàdzenia
elektryczne, takie jak uk∏ad kli-
matyzacji lub system audio,
mogà byç zasilane z zewn´trz-
nego êród∏a zasilania.
Uruchamianie funkcji „Moja
przestrzeƒ”
WyÊwietlanie informacji
o bilansie energetycznym
podczas u˝ywania funkcji
„Moja przestrzeƒ”
35 RAV4 Plug In HV OM9A587E 16/11/22 18:26 Page 164

Wersje z wyÊwietlaczem
7-calowym
Wersje z wyÊwietlaczem
12,3-calowym
Poziom roz∏adowania
Poziom na∏adowania
Je˝eli iloÊç energii p∏ynàcej przewodem
∏adujàcym pràdem zmiennym jest wi´k-
sza ni˝ zu˝ycie energii elektrycznej
w samochodzie, strza∏ka staje si´
wi´ksza. Je˝eli zu˝ycie energii elek-
trycznej jest wi´ksze ni˝ iloÊç dostar-
czanej energii elektrycznej, strza∏ka
staje si´ wi´ksza.
Je˝eli iloÊç dostarczanej i zu˝ywanej
energii elektrycznej jest równa (bilans
energetyczny równy zero) strza∏ki
i sà tej samej wielkoÊci.
Je˝eli drzwi zostanà odblokowane
podczas korzystania z funkcji
„Moja przestrzeƒ”
Z∏àcze ∏adowania zostanie odblokowa-
ne, ∏adowanie zostanie zatrzymane
i wy∏àczona zostanie funkcja „Moja
przestrzeƒ”. Aby ponownie u˝yç funkcji
„Moja przestrzeƒ”, nale˝y ponownie
pod∏àczyç przewód ∏adujàcy pràdem
zmiennym i uruchomiç funkcj´ „Moja
przestrzeƒ” (
S. 164). Podczas korzy-
stania z funkcji „Moja przestrzeƒ” w pu-
blicznej stacji ∏adowania, mo˝e byç ko-
nieczne ponowne rozpocz´cie ∏adowa-nia przed uruchomieniem funkcji „Moja
przestrzeƒ”.
WyÊwietlanie licznika podczas
∏adowania
Je˝eli podczas ∏adowania funkcja „Moja
przestrzeƒ” nie zostanie uruchomiona
w ciàgu oko∏o 100 sekund po prze∏à-
czeniu przycisku rozruchu w stan ON,
przycisk rozruchu zostanie prze∏àczony
w stan OFF.
Podczas korzystania z funkcji
„Moja przestrzeƒ”
Podczas korzystania z funkcji mo˝e wy-
stàpiç dowolna z poni˝szych sytuacji.
Je˝eli pozosta∏y poziom na∏adowania
akumulatora trakcyjnego osiàgnie
dolnà granic´, uk∏ad klimatyzacji au-
tomatycznie wy∏àczy si´. W takiej sy-
tuacji nie mo˝na korzystaç z uk∏adu
klimatyzacji, dopóki pozosta∏y poziom
na∏adowania akumulatora trakcyjnego
nie wzroÊnie. Przycisk rozruchu prze-
∏àczyç w stan OFF i korzystaç z funk-
cji „Moja przestrzeƒ” po przywróceniu
odpowiedniego poziomu na∏adowania
akumulatora trakcyjnego.
Je˝eli temperatura zewn´trzna jest
niska, moc ogrzewania mo˝e zostaç
ograniczona z powodu ograniczenia
dzia∏ania uk∏adu klimatyzacji.
Lampki ostrzegawcze i kontrolne,
takie jak np. lampka ostrzegawcza
elektrycznego wspomagania uk∏adu
kierowniczego „EPS” (˝ó∏ta) i lampka
sygnalizacyjna usterki mogà si´ za-
Êwieciç, ale nie oznacza to usterki.
Ponadto, je˝eli na zewnàtrz jest ciem-
no, Êwiat∏a g∏ówne zostanà w∏àczone.
(
S. 326)
Po zaprogramowaniu harmonogra-
mu ∏adowania
Je˝eli „Moja przestrzeƒ” zostanie uru-
chomiona, gdy harmonogram ∏adowa-
nia znajduje si´ w trybie czuwania, za-
programowany harmonogram ∏adowa-
nia zostanie tymczasowo anulowany
i rozpocznie si´ ∏adowanie.
Je˝eli funkcja „Moja przestrzeƒ”
jest u˝ywana po ca∏kowitym na∏a-
dowaniu akumulatora trakcyjnego
Je˝eli przycisk rozruchu zostanie prze-
D
C
C
D
D
C
B
A
Hybrydowy uk∏ad nap´dowy typu Plug-in
2-2. ¸adowanie akumulatora trakcyjnego165
2
35 RAV4 Plug In HV OM9A587E 16/11/22 18:26 Page 165

∏àczony w stan ON, gdy akumulator
trakcyjny jest w pe∏ni na∏adowany, a z∏à-
cze ∏adowania dostarczajàce energi´
jest pod∏àczone, na wyÊwietlaczu wielo-
funkcyjnym pojawi si´ komunikat „Po-
kr ywa gniazda ∏adowania jest otwar ta”.
W takim przypadku nacisnàç przycisk
sterowania zespo∏em wskaêników,
aby wyÊwietliç ekran ustawieƒ funkcji
„Moja przestrzeƒ” i wybraç funkcj´ „Mo-
ja przestrzeƒ”.
Je˝eli funkcja „Moja przestrzeƒ” jest
u˝ywana, gdy akumulator trakcyjny jest
w pe∏ni na∏adowany, energia elektryczna
akumulatora trakcyjnego mo˝e zostaç
zu˝yta. W takim przypadku ∏adowanie
mo˝na wykonaç ponownie.
Je˝eli wyÊwietlany jest komunikat
zwiàzany z funkcjà „Moja prze-
strzeƒ”
Je˝eli na wyÊwietlaczu wielofunkcyjnym
pojawi si´ komunikat podczas u˝ywania
lub próby uruchomienia funkcji „Moja
przestrzeƒ”, nale˝y wykonaç poni˝sze
czynnoÊci.
„Zbyt niski poziom akum. trakcyjnego
dla trybu ‘Moja przestrzeƒ’”.
Poziom na∏adowania akumulatora trak-
cyjnego jest zbyt niski do uruchomienia
funkcji „Moja przestrzeƒ”.
Poczekaç, a˝ poziom na∏adowania aku-
mulatora trakcyjnego wzroÊnie, a nast´p-
nie uruchomiç funkcj´ „Moja przestrzeƒ”.
„Tryb „Moja przestrzeƒ” wy∏. si´
z powodu niskiego poziomu akum.
trakcyjnego”.
Pozosta∏y poziom na∏adowania akumu-
latora trakcyjnego jest niewystarczajàcy.
Zakoƒczyç u˝ywanie funkcji „Moja prze-
strzeƒ” i na∏adowaç akumulator trakcyjny.
„Kiedy poz. akum. trakc. jest zbyt ni-
ski, tryb „Moja przestrz.” wy∏. si´. Aby
kontyn. korzystanie z trybu „Moja
przestrz.” zmniejsz pobór mocy”.
Zu˝ycie energii elektrycznej wewnàtrz
samochodu jest wi´ksze ni˝ iloÊç ener-
gii dostarczanej do akumulatora trakcyj-
nego, a pozosta∏y poziom na∏adowaniaakumulatora trakcyjnego jest zbyt niski.*
• Funkcja „Moja przestrzeƒ” zostanie
zakoƒczona, chyba ˝e zu˝ycie energii
elektrycznej wewnàtrz samochodu
zmniejszy si´.
• Aby kontynuowaç korzystanie z funk-
cji „Moja przestrzeƒ”, wy∏àczyç takie
uk∏ady jak np. uk∏ad klimatyzacji czy
system audio, aby zwi´kszyç pozo-
sta∏y poziom na∏adowania akumulato-
ra trakcyjnego.
*: Poziom bilansu energetycznego pod-
czas korzystania z funkcji „Moja prze-
strzeƒ” mo˝na sprawdziç na ekranie
pozosta∏ego poziomu na∏adowania
akumulatora trakcyjnego wyÊwietla-
nego na wyÊwietlaczu wielofunkcyj-
nym. (
S. 164)
1662-2. ¸adowanie akumulatora trakcyjnego
OSTRZE˚ENIE
Ârodki ostro˝noÊci podczas
korzystania z funkcji „Moja
przestrzeƒ”
Nale˝y przestrzegaç poni˝szych Êrod-
ków ostro˝noÊci.
Nieprzestrzeganie ich grozi Êmiercià
lub powa˝nymi problemami zdrowot-
nymi.
Nie pozostawiaç dzieci, osób wy-
magajàcych opieki ani zwierzàt
w samochodzie. Uk∏ad mo˝e auto-
matycznie si´ wy∏àczyç i temperatu-
ra wewnàtrz samochodu mo˝e staç
si´ zbyt wysoka lub zbyt niska, po-
wodujàc udar cieplny, odwodnienie
lub hipotermi´. Urzàdzenia, takie
jak np. wycieraczki, równie˝ mogà
zostaç uruchomione, co mo˝e do-
prowadziç do b∏´dnego dzia∏ania
i wypadku.
Przed u˝yciem funkcji zawsze nale-
˝y zwracaç uwag´ na to, co dzieje
si´ wokó∏ samochodu.
35 RAV4 Plug In HV OM9A587E 16/11/22 18:26 Page 166
