2022 TOYOTA YARIS CROSS Manuel du propriétaire (in French)

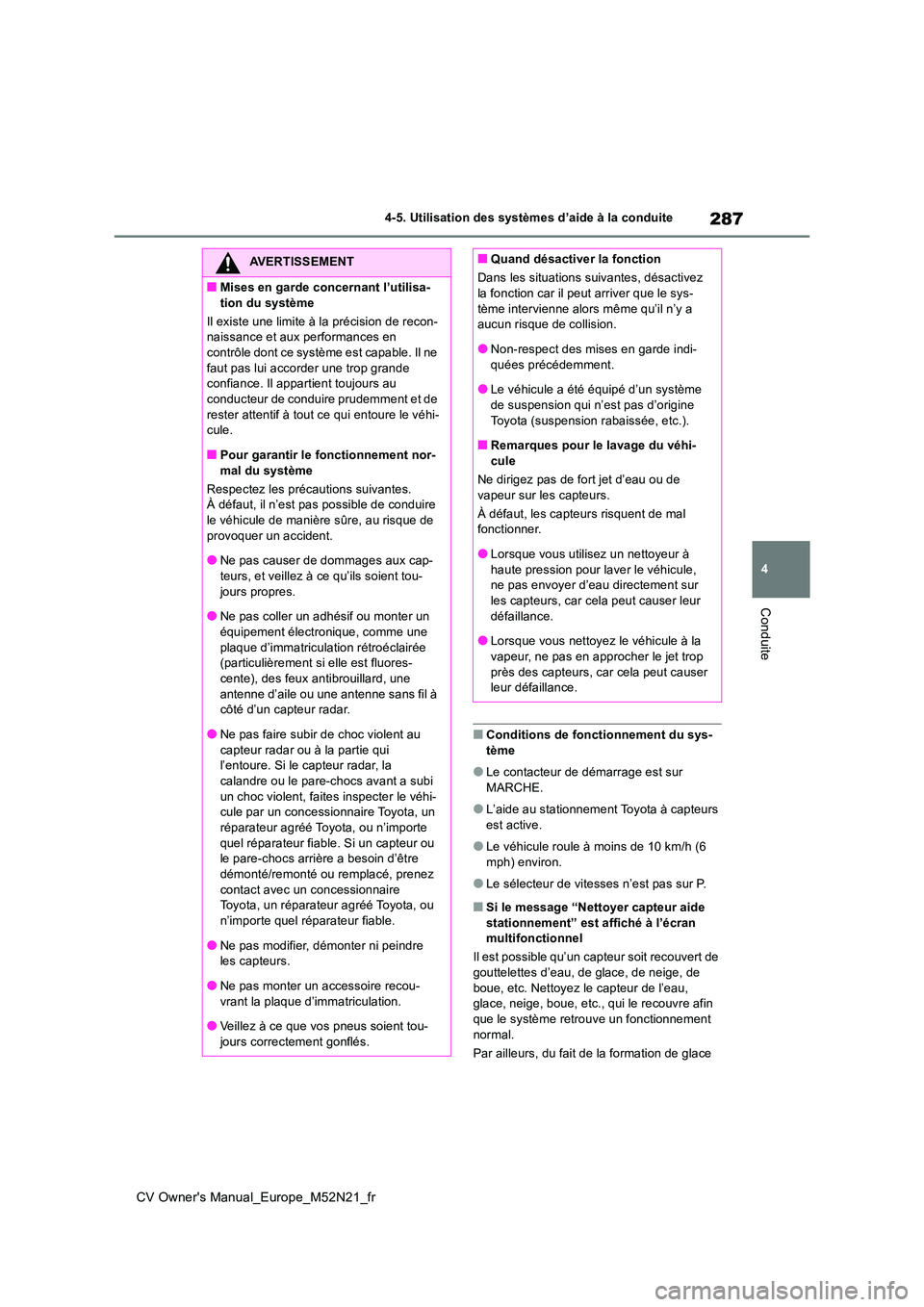

287
4
CV Owner's Manual_Europe_M52N21_fr
4-5. Utilisation des systèmes d’aide à la conduite
Conduite
■Conditions de fonctionnement du sys-
tème
●Le contacteur de démarrage est sur
MARCHE.
●L’aide au stationnement Toyota à capteurs
est active.
●Le véhicule roule à moins de 10 km/h (6
mph) environ.
●Le sélecteur de vitesses n’est pas sur P.
■Si le message “Nettoyer capteur aide
stationnement” est affiché à l’écran multifonctionnel
Il est possible qu’un capteur soit recouvert de gouttelettes d’eau, de glace, de neige, de
boue, etc. Nettoyez le capteur de l’eau, glace, neige, boue, etc., qui le recouvre afin que le système retrouve un fonctionnement
normal.
Par ailleurs, du fait de la formation de glace
AVERTISSEMENT
■Mises en garde concernant l’utilisa-
tion du système
Il existe une limite à la précision de recon- naissance et aux performances en contrôle dont ce système est capable. Il ne
faut pas lui accorder une trop grande confiance. Il appartient toujours au conducteur de conduire prudemment et de
rester attentif à tout ce qui entoure le véhi- cule.
■Pour garantir le fonctionnement nor-
mal du système
Respectez les précautions suivantes. À défaut, il n’est pas possible de conduire le véhicule de manière sûre, au risque de
provoquer un accident.
●Ne pas causer de dommages aux cap- teurs, et veillez à ce qu’ils soient tou-
jours propres.
●Ne pas coller un adhésif ou monter un équipement électronique, comme une
plaque d’immatriculation rétroéclairée (particulièrement si elle est fluores-cente), des feux antibrouillard, une
antenne d’aile ou une antenne sans fil à côté d’un capteur radar.
●Ne pas faire subir de choc violent au capteur radar ou à la partie qui l’entoure. Si le capteur radar, la
calandre ou le pare-chocs avant a subi un choc violent, faites inspecter le véhi-cule par un concessionnaire Toyota, un
réparateur agréé Toyota, ou n’importe quel réparateur fiable. Si un capteur ou le pare-chocs arrière a besoin d’être
démonté/remonté ou remplacé, prenez contact avec un concessionnaire Toyota, un réparateur agréé Toyota, ou
n’importe quel réparateur fiable.
●Ne pas modifier, démonter ni peindre les capteurs.
●Ne pas monter un accessoire recou-vrant la plaque d’immatriculation.
●Veillez à ce que vos pneus soient tou-
jours correctement gonflés.
■Quand désactiver la fonction
Dans les situations suivantes, désactivez la fonction car il peut arriver que le sys-
tème intervienne alors même qu’il n’y a aucun risque de collision.
●Non-respect des mises en garde indi-
quées précédemment.
●Le véhicule a été équipé d’un système de suspension qui n’est pas d’origine
Toyota (suspension rabaissée, etc.).
■Remarques pour le lavage du véhi- cule
Ne dirigez pas de fort jet d’eau ou de
vapeur sur les capteurs.
À défaut, les capteurs risquent de mal fonctionner.
●Lorsque vous utilisez un nettoyeur à
haute pression pour laver le véhicule, ne pas envoyer d’eau directement sur les capteurs, car cela peut causer leur
défaillance.
●Lorsque vous nettoyez le véhicule à la vapeur, ne pas en approcher le jet trop
près des capteurs, car cela peut causer leur défaillance.

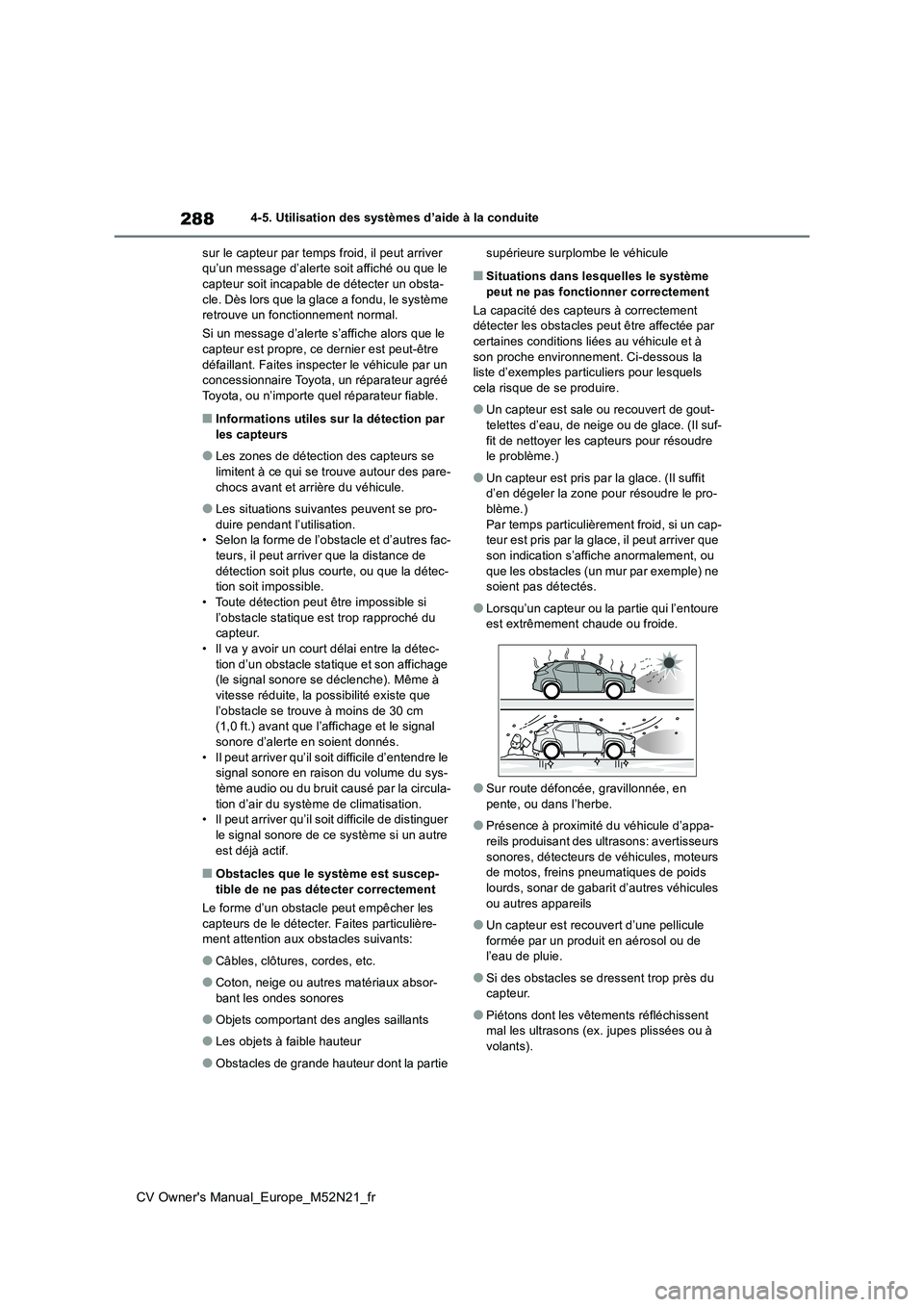

288
CV Owner's Manual_Europe_M52N21_fr
4-5. Utilisation des systèmes d’aide à la conduite
sur le capteur par temps froid, il peut arriver qu’un message d’alerte soit affiché ou que le capteur soit incapable de détecter un obsta-
cle. Dès lors que la glace a fondu, le système retrouve un fonctionnement normal.
Si un message d’alerte s’affiche alors que le capteur est propre, ce dernier est peut-être
défaillant. Faites inspecter le véhicule par un concessionnaire Toyota, un réparateur agréé Toyota, ou n’importe quel réparateur fiable.
■Informations utiles sur la détection par
les capteurs
●Les zones de détection des capteurs se
limitent à ce qui se trouve autour des pare- chocs avant et arrière du véhicule.
●Les situations suivantes peuvent se pro-duire pendant l’utilisation.• Selon la forme de l’obstacle et d’autres fac-
teurs, il peut arriver que la distance de détection soit plus courte, ou que la détec-tion soit impossible.
• Toute détection peut être impossible si l’obstacle statique est trop rapproché du capteur.
• Il va y avoir un court délai entre la détec- tion d’un obstacle statique et son affichage (le signal sonore se déclenche). Même à
vitesse réduite, la possibilité existe que l’obstacle se trouve à moins de 30 cm (1,0 ft.) avant que l’affichage et le signal
sonore d’alerte en soient donnés. • Il peut arriver qu’il soit difficile d’entendre le signal sonore en raison du volume du sys-
tème audio ou du bruit causé par la circula- tion d’air du système de climatisation.• Il peut arriver qu’il soit difficile de distinguer
le signal sonore de ce système si un autre est déjà actif.
■Obstacles que le système est suscep-tible de ne pas détecter correctement
Le forme d’un obstacle peut empêcher les
capteurs de le détecter. Faites particulière- ment attention aux obstacles suivants:
●Câbles, clôtures, cordes, etc.
●Coton, neige ou autres matériaux absor-
bant les ondes sonores
●Objets comportant des angles saillants
●Les objets à faible hauteur
●Obstacles de grande hauteur dont la partie
supérieure surplombe le véhicule
■Situations dans lesquelles le système peut ne pas fonctionner correctement
La capacité des capteurs à correctement détecter les obstacles peut être affectée par
certaines conditions liées au véhicule et à son proche enviro nnement. Ci-dessous la liste d’exemples particuliers pour lesquels
cela risque de se produire.
●Un capteur est sale ou recouvert de gout-
telettes d’eau, de neige ou de glace. (Il suf- fit de nettoyer les capteurs pour résoudre le problème.)
●Un capteur est pris par la glace. (Il suffit d’en dégeler la zone pour résoudre le pro-
blème.) Par temps particulièrement froid, si un cap-teur est pris par la glace, il peut arriver que
son indication s’affiche anormalement, ou que les obstacles (un mur par exemple) ne soient pas détectés.
●Lorsqu’un capteur ou la partie qui l’entoure est extrêmement chaude ou froide.
●Sur route défoncée, gravillonnée, en pente, ou dans l’herbe.
●Présence à proximité du véhicule d’appa-reils produisant des ultrasons: avertisseurs
sonores, détecteurs de véhicules, moteurs de motos, freins pneumatiques de poids lourds, sonar de gabarit d’autres véhicules
ou autres appareils
●Un capteur est recouvert d’une pellicule
formée par un produit en aérosol ou de l’eau de pluie.
●Si des obstacles se dr essent trop près du capteur.
●Piétons dont les vêtements réfléchissent mal les ultrasons (ex. jupes plissées ou à volants).

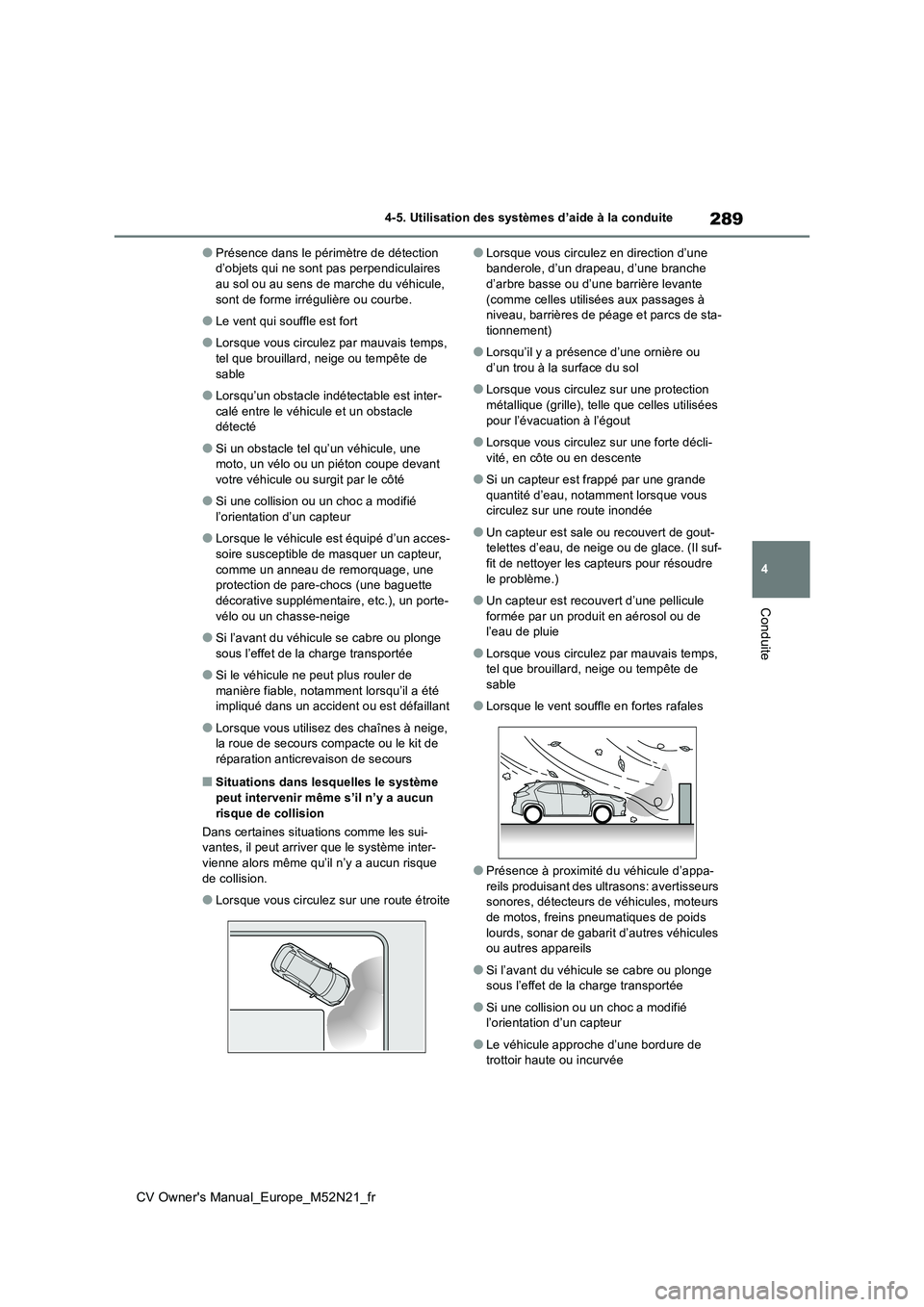

289
4
CV Owner's Manual_Europe_M52N21_fr
4-5. Utilisation des systèmes d’aide à la conduite
Conduite
●Présence dans le périmètre de détection d’objets qui ne sont pas perpendiculaires au sol ou au sens de marche du véhicule,
sont de forme irrégulière ou courbe.
●Le vent qui souffle est fort
●Lorsque vous circulez par mauvais temps, tel que brouillard, neige ou tempête de
sable
●Lorsqu’un obstacle indétectable est inter-
calé entre le véhicule et un obstacle détecté
●Si un obstacle tel qu’un véhicule, une moto, un vélo ou un piéton coupe devant votre véhicule ou surgit par le côté
●Si une collision ou un choc a modifié l’orientation d’un capteur
●Lorsque le véhicule est équipé d’un acces-soire susceptible de masquer un capteur,
comme un anneau de remorquage, une protection de pare-chocs (une baguette décorative supplémentaire, etc.), un porte-
vélo ou un chasse-neige
●Si l’avant du véhicule se cabre ou plonge
sous l’effet de la charge transportée
●Si le véhicule ne peut plus rouler de
manière fiable, notamment lorsqu’il a été impliqué dans un accident ou est défaillant
●Lorsque vous utilisez des chaînes à neige, la roue de secours compacte ou le kit de réparation anticrevaison de secours
■Situations dans lesquelles le système
peut intervenir même s’il n’y a aucun risque de collision
Dans certaines situations comme les sui- vantes, il peut arriver que le système inter-
vienne alors même qu’il n’y a aucun risque de collision.
●Lorsque vous circulez sur une route étroite
●Lorsque vous circulez en direction d’une banderole, d’un drapeau, d’une branche d’arbre basse ou d’une barrière levante
(comme celles utilisées aux passages à niveau, barrières de péage et parcs de sta-tionnement)
●Lorsqu’il y a présence d’une ornière ou d’un trou à la surface du sol
●Lorsque vous circulez sur une protection métallique (grille), telle que celles utilisées
pour l’évacuation à l’égout
●Lorsque vous circulez sur une forte décli-
vité, en côte ou en descente
●Si un capteur est frappé par une grande
quantité d’eau, notamment lorsque vous circulez sur une route inondée
●Un capteur est sale ou recouvert de gout-telettes d’eau, de neige ou de glace. (Il suf-fit de nettoyer les capteurs pour résoudre
le problème.)
●Un capteur est recouvert d’une pellicule
formée par un produit en aérosol ou de l’eau de pluie
●Lorsque vous circulez par mauvais temps, tel que brouillard, neige ou tempête de sable
●Lorsque le vent souffle en fortes rafales
●Présence à proximité du véhicule d’appa-reils produisant des ultrasons: avertisseurs sonores, détecteurs de véhicules, moteurs
de motos, freins pneumatiques de poids lourds, sonar de gabarit d’autres véhicules ou autres appareils
●Si l’avant du véhicule se cabre ou plonge sous l’effet de la charge transportée
●Si une collision ou un choc a modifié l’orientation d’un capteur
●Le véhicule approche d’une bordure de trottoir haute ou incurvée

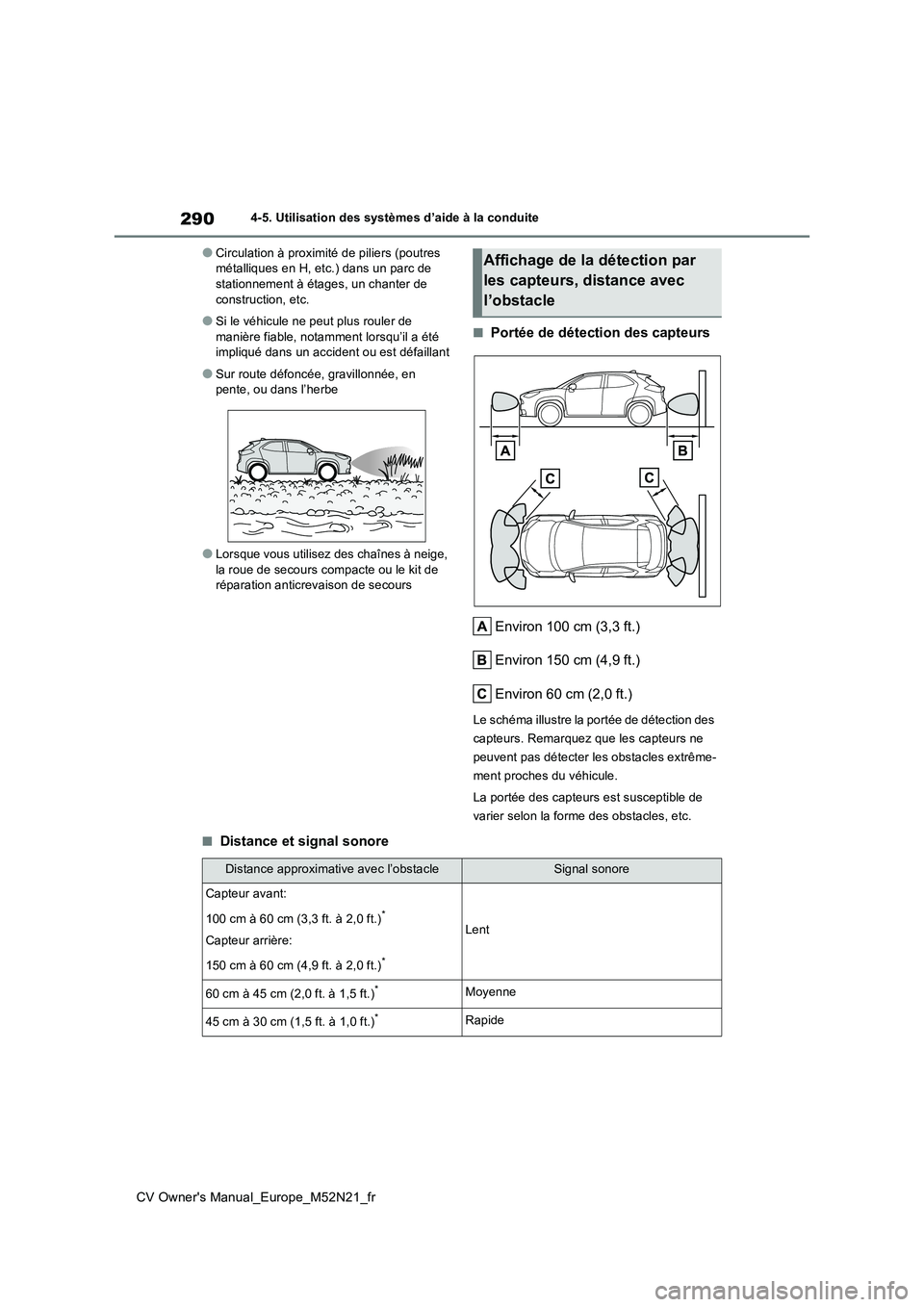

290
CV Owner's Manual_Europe_M52N21_fr
4-5. Utilisation des systèmes d’aide à la conduite
●Circulation à proximité de piliers (poutres métalliques en H, etc.) dans un parc de stationnement à étages, un chanter de
construction, etc.
●Si le véhicule ne peut plus rouler de
manière fiable, notamment lorsqu’il a été impliqué dans un accident ou est défaillant
●Sur route défoncée, gravillonnée, en pente, ou dans l’herbe
●Lorsque vous utilisez des chaînes à neige, la roue de secours compacte ou le kit de réparation anticrevaison de secours
■Portée de détection des capteurs
Environ 100 cm (3,3 ft.)
Environ 150 cm (4,9 ft.)
Environ 60 cm (2,0 ft.)
Le schéma illustre la portée de détection des
capteurs. Remarquez que les capteurs ne
peuvent pas détecter les obstacles extrême-
ment proches du véhicule.
La portée des capteurs est susceptible de
varier selon la forme des obstacles, etc.
■Distance et signal sonore
Affichage de la détection par
les capteurs, distance avec
l’obstacle
Distance approximativ e avec l’obstacleSignal sonore
Capteur avant:
100 cm à 60 cm (3,3 ft. à 2,0 ft.)*
Capteur arrière:
150 cm à 60 cm (4,9 ft. à 2,0 ft.)*
Lent
60 cm à 45 cm (2,0 ft. à 1,5 ft.)*Moyenne
45 cm à 30 cm (1,5 ft. à 1,0 ft.)*Rapide

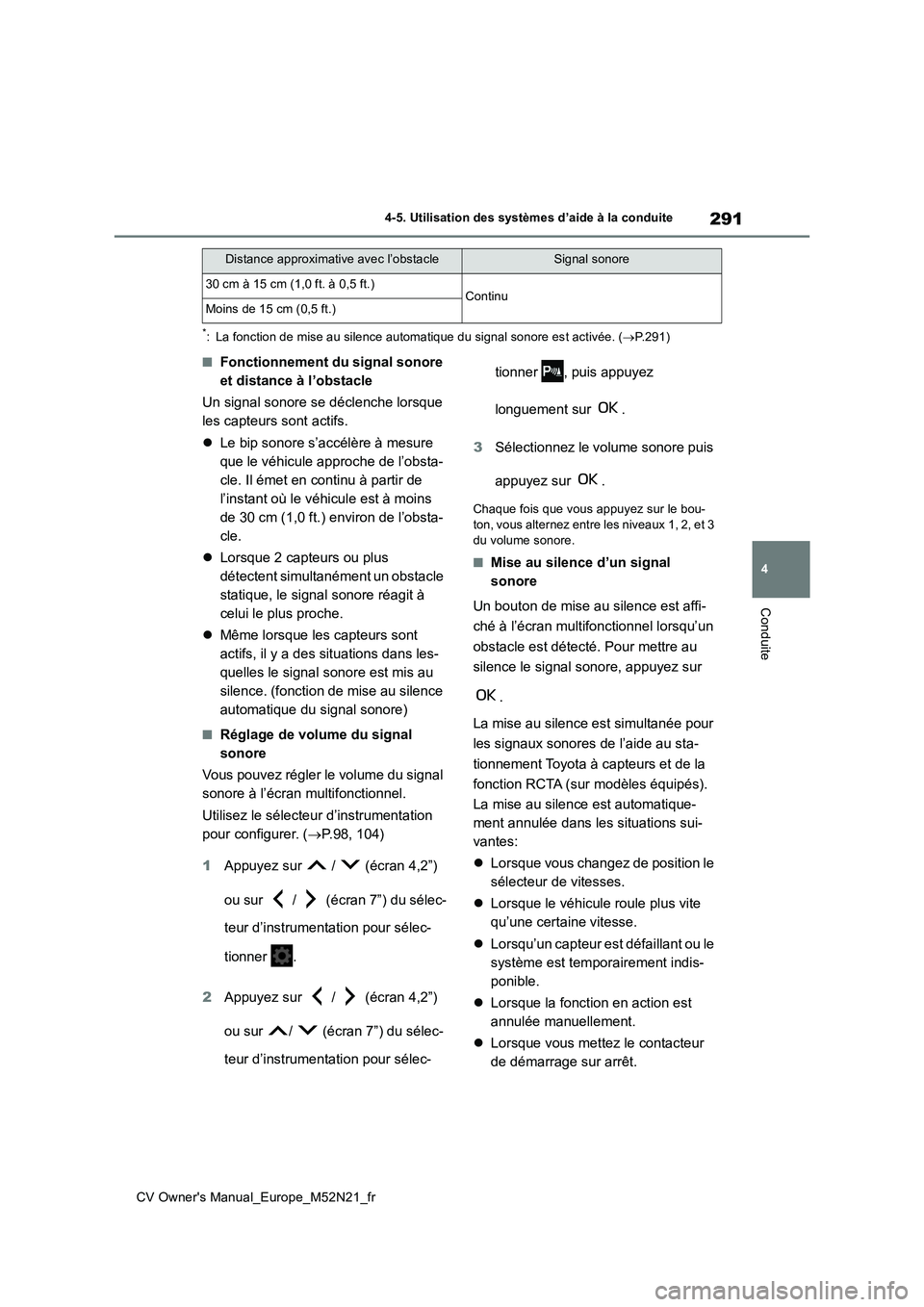

291
4
CV Owner's Manual_Europe_M52N21_fr
4-5. Utilisation des systèmes d’aide à la conduite
Conduite
*: La fonction de mise au silence automatique du signal sonore est activée. (P.291)
■Fonctionnement du signal sonore
et distance à l’obstacle
Un signal sonore se déclenche lorsque
les capteurs sont actifs.
 Le bip sonore s’accélère à mesure
que le véhicule approche de l’obsta-
cle. Il émet en continu à partir de
l’instant où le véhicule est à moins
de 30 cm (1,0 ft.) environ de l’obsta-
cle.
 Lorsque 2 capteurs ou plus
détectent simultanément un obstacle
statique, le signal sonore réagit à
celui le plus proche.
 Même lorsque les capteurs sont
actifs, il y a des situations dans les-
quelles le signal sonore est mis au
silence. (fonction de mise au silence
automatique du signal sonore)
■Réglage de volume du signal
sonore
Vous pouvez régler le volume du signal
sonore à l’écran multifonctionnel.
Utilisez le sélecteur d’instrumentation
pour configurer. ( P.98, 104)
1 Appuyez sur / (écran 4,2”)
ou sur / (écran 7”) du sélec-
teur d’instrumentation pour sélec-
tionner .
2 Appuyez sur / (écran 4,2”)
ou sur / (écran 7”) du sélec-
teur d’instrumentation pour sélec-
tionner , puis appuyez
longuement sur .
3 Sélectionnez le volume sonore puis
appuyez sur .
Chaque fois que vous appuyez sur le bou-
ton, vous alternez entre les niveaux 1, 2, et 3 du volume sonore.
■Mise au silence d’un signal
sonore
Un bouton de mise au silence est affi-
ché à l’écran multifonctionnel lorsqu’un
obstacle est détecté. Pour mettre au
silence le signal sonore, appuyez sur
.
La mise au silence est simultanée pour
les signaux sonores de l’aide au sta-
tionnement Toyota à capteurs et de la
fonction RCTA (sur modèles équipés).
La mise au silence est automatique-
ment annulée dans les situations sui-
vantes:
 Lorsque vous changez de position le
sélecteur de vitesses.
 Lorsque le véhicule roule plus vite
qu’une certaine vitesse.
 Lorsqu’un capteur est défaillant ou le
système est temporairement indis-
ponible.
 Lorsque la fonction en action est
annulée manuellement.
 Lorsque vous mettez le contacteur
de démarrage sur arrêt.
30 cm à 15 cm (1,0 ft. à 0,5 ft.)ContinuMoins de 15 cm (0,5 ft.)
Distance approximativ e avec l’obstacleSignal sonore

292
CV Owner's Manual_Europe_M52N21_fr
4-5. Utilisation des systèmes d’aide à la conduite
*: Sur modèles équipés
Sélecteur d’instrumentation
Activez/désactivez la fonction RCTA.
Témoins de rétroviseurs extérieurs
Quand un véhicule est détecté s’approchant
par la droite ou la gauche à l’arrière du véhi-
cule, les deux témoins clignotent aux rétrovi-
seurs extérieurs.
Affichage du système multimé-
dia/de navigation (sur modèles
équipés)
Si un véhicule est détecté s’approchant par
la droite ou la gauche à l’arrière du véhicule,
l’icône RCTA ( P.293) s’affiche du côté où
le danger est détecté.
Signal sonore RCTA
Si un véhicule est détecté s’approchant par
la droite ou la gauche à l’arrière du véhicule,
un signal sonore se déclenche.
Utilisez le sélecteur d’instrumentation
RCTA (Alerte de trafic
transversal arrière)*
La fonction RCTA utilise les cap-
teurs radar du système BSM ins-
tallés à l’intérieur de la carrosserie
au-dessus du pare-chocs arrière.
Cette fonction est destinée à aider
le conducteur à surveiller les
zones à visibilité réduite lorsqu’il
recule.
AVERTISSEMENT
■Mises en garde concernant l’utilisa-
tion du système
Il existe une limite à la précision de recon- naissance et aux performances en contrôle dont ce système est capable. Il ne
faut pas lui accorder une trop grande confiance. Il appartient toujours au conducteur de conduire prudemment et de
rester attentif à tout ce qui entoure le véhi- cule. ( P.280)
■Pour garantir le fonctionnement nor-
mal du système
 P.281
Composition du système
Activation/désactivation de la
fonction RCTA

293
4
CV Owner's Manual_Europe_M52N21_fr
4-5. Utilisation des systèmes d’aide à la conduite
Conduite
pour activer/désactiver la fonction.
( P.98, 104)
1 Appuyez sur / (écran 4,2”)
ou sur / (écran 7”) du sélec-
teur d’instrumentation pour sélec-
tionner .
2 Appuyez sur / (écran 4,2”)
ou sur / (écran 7”) du sélec-
teur d’instrumentation pour sélec-
tionner “RCTA”, puis appuyez sur
.
Lorsque la fonction RCTA est inactive, le témoin RCTA OFF ( P.85) est allumé. (À
chaque fois que vous mettez le contacteur de démarrage sur arrêt puis sur MARCHE, la fonction RCTA est automatiquement réac-
tivée.)
■Visibilité des témoins aux rétroviseurs extérieurs
Lorsque la lumière du jour est intense, il peut arriver que le témoin de rétroviseur extérieur
soit difficile à distinguer.
■Audibilité du signal sonore RCTA
Le signal sonore RCTA peut être difficile à entendre si l’ambiance est bruyante, notam-ment parce que le volume du système audio
est fort.
■Lorsque le message “RCTA non dispo- nible Voir le manuel du propriétaire” est affiché à l’écran multifonctionnel
La tension électrique est devenue anormale
dans les capteurs, ou il peut arriver que de l’eau, de la neige, de la boue, etc., se soit accumulée dans la partie au-dessus du pare-
chocs arrière où se trouve le capteur. ( P.281)
Nettoyer la partie où se trouve le capteur de toute accumulation d’eau, neige, boue, etc.,
doit rétablir le fonctionnement normal. Par ail-
leurs, il peut arriver que le capteur ne fonc- tionne pas normalement par temps très chaud ou très froid.
■Lorsque le message “Dysfonctionne-
ment du RCTA. Consultez votre conces- sionnaire.” est affiché à l’écran multifonctionnel
Le capteur est peut-être défaillant ou désali-
gné. Faites inspecter le véhicule par un concessionnaire Toyota, un réparateur agréé Toyota, ou n’importe quel réparateur fiable.
■Capteurs radar
 P.281
■Utilisation de la fonction RCTA
La fonction RCTA utilise les capteurs
radar pour détecter les véhicules
approchant à l’arrière du vôtre par sa
droite ou sa gauche et avertit le
conducteur de leur présence en faisant
clignoter les témoins intégrés aux rétro-
viseurs extérieurs et en déclenchant un
signal sonore.
Véhicules en approche
Zones de détection
■Indication RCTA (véhicules équi-
pés d’un système multimédia/de
navigation)
Lorsqu’un véhicule est détecté s’appro-
chant par la droite ou la gauche à
l’arrière du véhicule, l’affichage du sys-
Fonction RCTA

294
CV Owner's Manual_Europe_M52N21_fr
4-5. Utilisation des systèmes d’aide à la conduite
tème multimédia/de navigation affiche
ce qui suit.
La présente illustration prend pour exemple
un véhicule en approche du vôtre par les
deux côtés en même temps.
■Zones de détection de la fonction
RCTA
Les zones dans lesquelles les véhi-
cules peuvent être détectés sont maté-
rialisées ci-dessous.
Le signal sonore peut alerter de l’arrivée à
vitesse plus rapide de véhicules s’appro- chant de plus loin.
Exemple:
■Conditions d’intervention de la fonction RCTA
La fonction RCTA intervient lorsque toutes les conditions suivantes sont remplies:
●La fonction RCTA est active.
●Le sélecteur de vitesses est sur R.
●Le véhicule roule à moins de 15 km/h
(9 mph) environ.
●La vitesse du véhicule en approche est
comprise entre 8 km/h (5 mph) et 56 km/h (34 mph) environ.
■Réglage de volume du signal sonore
Vous pouvez régler le volume du signal sonore à l’écran multifonctionnel.
Utilisez le sélecteur d’instrumentation pour
configurer. ( P.98, 104)
1 Appuyez sur / (écran 4,2”) ou
sur / (écran 7”) du sélecteur
d’instrumentation pour sélectionner .
2 Appuyez sur / (écran 4,2”) ou
sur / (écran 7”) du sélecteur
d’instrumentation pour sélectionner
“RCTA”, puis appuyez longuement sur
.
3 Appuyez sur pour sélectionner le
volume.
Chaque fois que vous appuyez sur le bouton, vous alternez entre les niveaux 1, 2, et 3 du volume sonore.
Lorsque vous avez terminé de régler le
volume du signal sonore, appuyez sur
pour revenir à l’écran précédent.
■Mise au silence temporaire d’un signal
sonore
Un bouton de mise au silence est affiché à
l’écran multifonctionnel lorsqu’un véhicule ou
un obstacle est détecté. Pour mettre au
Véhicule en
approcheVitesse
Distance
approxima-
tive d’alerte
Rapide56 km/h (34
mph)40 m (131 ft.)
Lent8 km/h (5
mph)5,5 m (18 ft.)
