2022 TOYOTA PRIUS PLUG-IN HYBRID Instructieboekje (in Dutch)

1752-2. Laden
2
Plug-in hybridesysteem
Prius Plug-in Hybrid_OM_OM47E75E_(EE)■
Wijzigen van “Next Charging Ev
ent” (volgende laadprocedure)*
*
: Als “Charge Now” (nu laden) is ingesteld op “On” (aan) enz., is het niet mogelijk de
opgeslagen “Next Charging Event” (volgende laadprocedure) te wijzigen.
Druk op de laadschemaschakelaar.
Het scherm “Charge Schedule” (laadschema) wordt weergegeven op het multi-
informatiedisplay.
Druk op of van de
bedieningstoetsen van het
instrumentenpaneel om “Next
Charging Event” (volgende laad-
procedure) te selecteren en
druk op .
Het scherm “Edit Next Charging
Event” (bewerk volgende opgeslagen
laadprocedure) wordt weergegeven.
Druk op of van de
bedieningstoetsen van het
instrumentenpaneel om het item
te selecteren dat u wilt wijzigen
en druk vervolgens op .
Wijzig de opgeslagen instellingen
overeenkomstig onderstaande tabel.
1
2
3
InstellingWerking
Laadmodus/tijdstip
Bedien , , en van de bedieningstoetsen
van het instrumentenpaneel om de laadmodus (“Start” of
“Departure” (vertrek)) en de starttijd voor het laden (of de
vertrektijd) in te stellen.
Druk nadat de instellingen zijn aangepast op om terug
te keren naar het vorige scherm.
“Day” (dag)
Druk op of van de bedieningstoetsen van het
instrumentenpaneel om de dag te selecteren voor het
laden volgens het laadschema.
Druk nadat de instelling is aangepast op om terug te
keren naar het vorige scherm.
“Climate Prep”
(aircovoorbereiding)
(indien aanwezig)Dit kan worden ingesteld als de laadmodus is ingesteld op
“Departure” (vertrek). Elke keer als op wordt gedrukt,
schakelt de aircogekoppelde werking tussen “On” (aan)
en “Off” (uit).
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 175 Tuesday, May 11, 2021 9:32 AM

1762-2. Laden
Prius Plug-in Hybrid_OM_OM47E75E_(EE)
Druk op als het instellen
voltooid is.
Er wordt een bevestigingsscherm
weergegeven voor het wijzigen van
“Next Charging Event” (volgende
laadprocedure).
Druk op of van de bedie-
ningstoetsen van het instrumenten-
paneel om “Yes” (ja) te selecteren
en druk vervolgens op om het
laadschema op te slaan.
Druk op om terug te keren naar het vorige scherm.
Selecteer “No” (nee) en druk op om de “Next Charging Event” (volgende
laadprocedure) te annuleren.
■ Laadschemaschakelaar
●De laadschemaschakelaar werkt ongeacht de stand van het contact.
Als echter de laadschemaschakelaar wordt ingedrukt terwijl het contact niet AAN
staat en de bedieningstoetsen van het instrumentenpaneel worden gedurende een
bepaalde tijd niet bediend nadat het instelscherm voor het laadschema wordt
weergegeven, wordt het display automatisch uitgeschakeld.
● De laadschemaschakelaar kan niet worden gebruikt tijdens het rijden.
■ Wanneer het instellen van het laadschema wordt geannuleerd
Onder de volgende omstandigheden wordt het instellen van het laadschema
geannuleerd.
● Er wordt een melding weergegeven tijdens het instellen
● Het contact wordt bediend voordat de instellingen zijn bevestigd
● De auto rijdt weg
● Er wordt een display weergegeven met een hogere prioriteit dan dat van de instelling
voor het laadschema
■ Laadschema
Het scherm “Charge Schedule” (laadschema) kan worden weergegeven en
instellingen kunnen worden gewijzigd via “Vehicle Settings” (voertuiginstellingen) op
het multi-informatiedisplay. ( Blz. 724)
■ “Next Charging Event” (volgende laadprocedure)
Nadat het laden is voltooid, wijzigt de weergegeven “Next Charging Event” (volgende
laadprocedure) op het multi-informatiedisplay niet zolang de laadkabel niet is
verwijderd, zelfs niet na het laden volgens het schema “Next Charging Event”
(volgende laadprocedure).
■ Om terug te keren naar de oorspronkel ijke instelling na het wijzigen van de
instelling “Next Ch arging Event” (volgende laadprocedure)
Door de instelling “Charge Now” (nu laden) aan en vervolgens uit te zetten, kan
worden teruggekeerd naar de oorspronkelijke in stelling voor “Next Charging Event”
(volgende laadprocedure).
4
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 176 Tuesday, May 11, 2021 9:32 AM

1772-2. Laden
2
Plug-in hybridesysteem
Prius Plug-in Hybrid_OM_OM47E75E_(EE)■

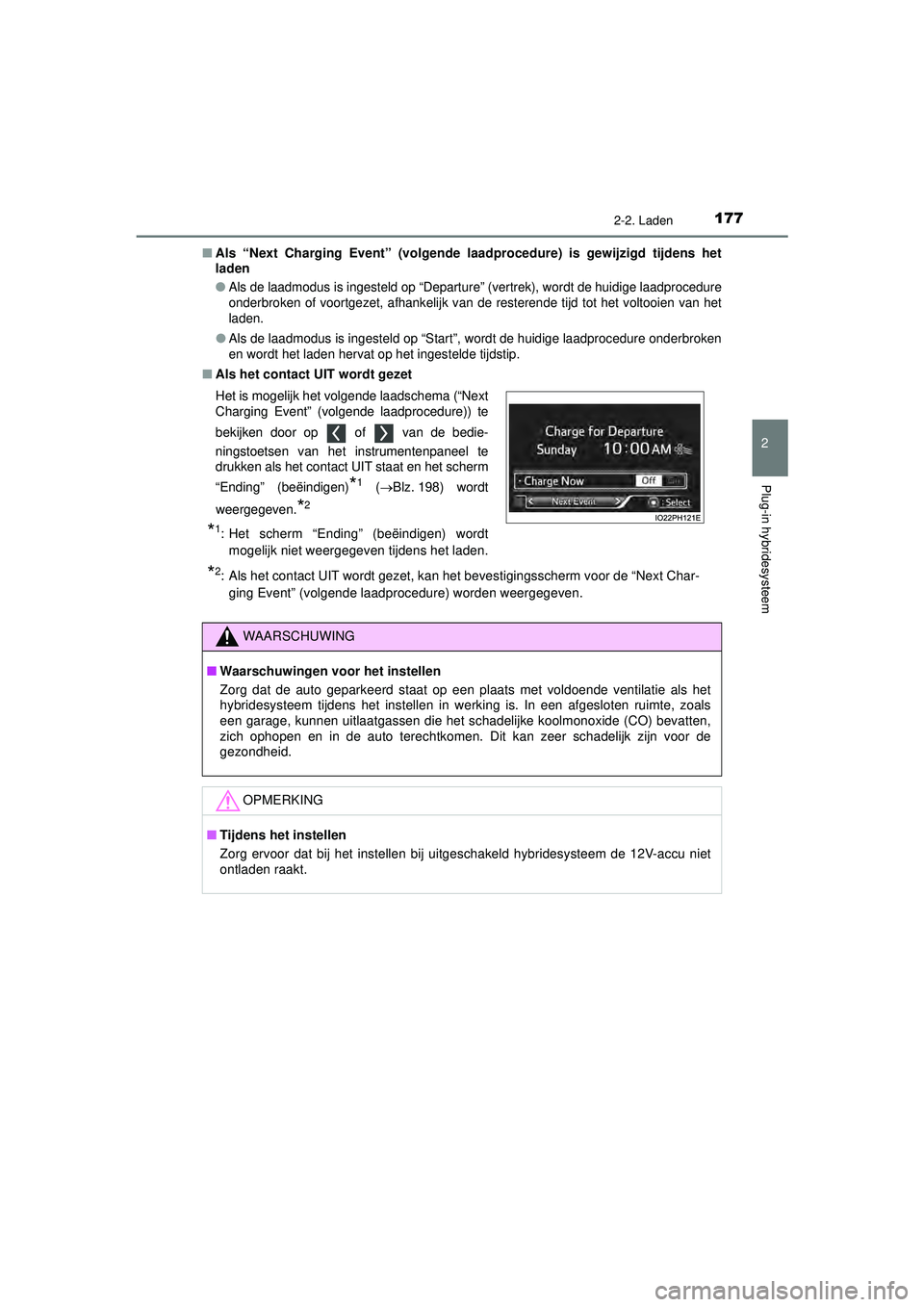

Als “Next Charging Event” (volgende l aadprocedure) is gewijzigd tijdens het
laden
●
Als de laadmodus is ingesteld op “Departure” (vertrek), wordt de huidige laadprocedure
onderbroken of voortgezet, afhankelijk van de resterende tijd tot het voltooien van het
laden.
●Als de laadmodus is ingesteld op “Start”, wordt de huidige laadprocedure onderbroken
en wordt het laden hervat op het ingestelde tijdstip.
■ Als het contact UIT wordt gezet
Het is mogelijk het volgende laadschema (“Next
Charging Event” (volgende laadprocedure)) te
bekijken door op of van de bedie-
ningstoetsen van het instrumentenpaneel te
drukken als het contact UIT staat en het scherm
“Ending” (beëindigen)
*1 ( Blz. 198) wordt
weergegeven.
*2
*1: Het scherm “Ending” (beëindigen) wordt mogelijk niet weergegeven tijdens het laden.
*2: Als het contact UIT wordt gezet, kan he t bevestigingsscherm voor de “Next Char-
ging Event” (volgende laadprocedure) worden weergegeven.
WAARSCHUWING
■ Waarschuwingen voor het instellen
Zorg dat de auto geparkeerd staat op een plaats met voldoende ventilatie als het
hybridesysteem tijdens het instellen in werking is. In een afgesloten ruimte, zoals
een garage, kunnen uitlaatgassen die het schadelijke koolmonoxide (CO) bevatten,
zich ophopen en in de auto terechtkomen. Dit kan zeer schadelijk zijn voor de
gezondheid.
OPMERKING
■Tijdens het instellen
Zorg ervoor dat bij het instellen bij ui tgeschakeld hybridesysteem de 12V-accu niet
ontladen raakt.
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 177 Tuesday, May 11, 2021 9:32 AM

1782-2. Laden
Prius Plug-in Hybrid_OM_OM47E75E_(EE)

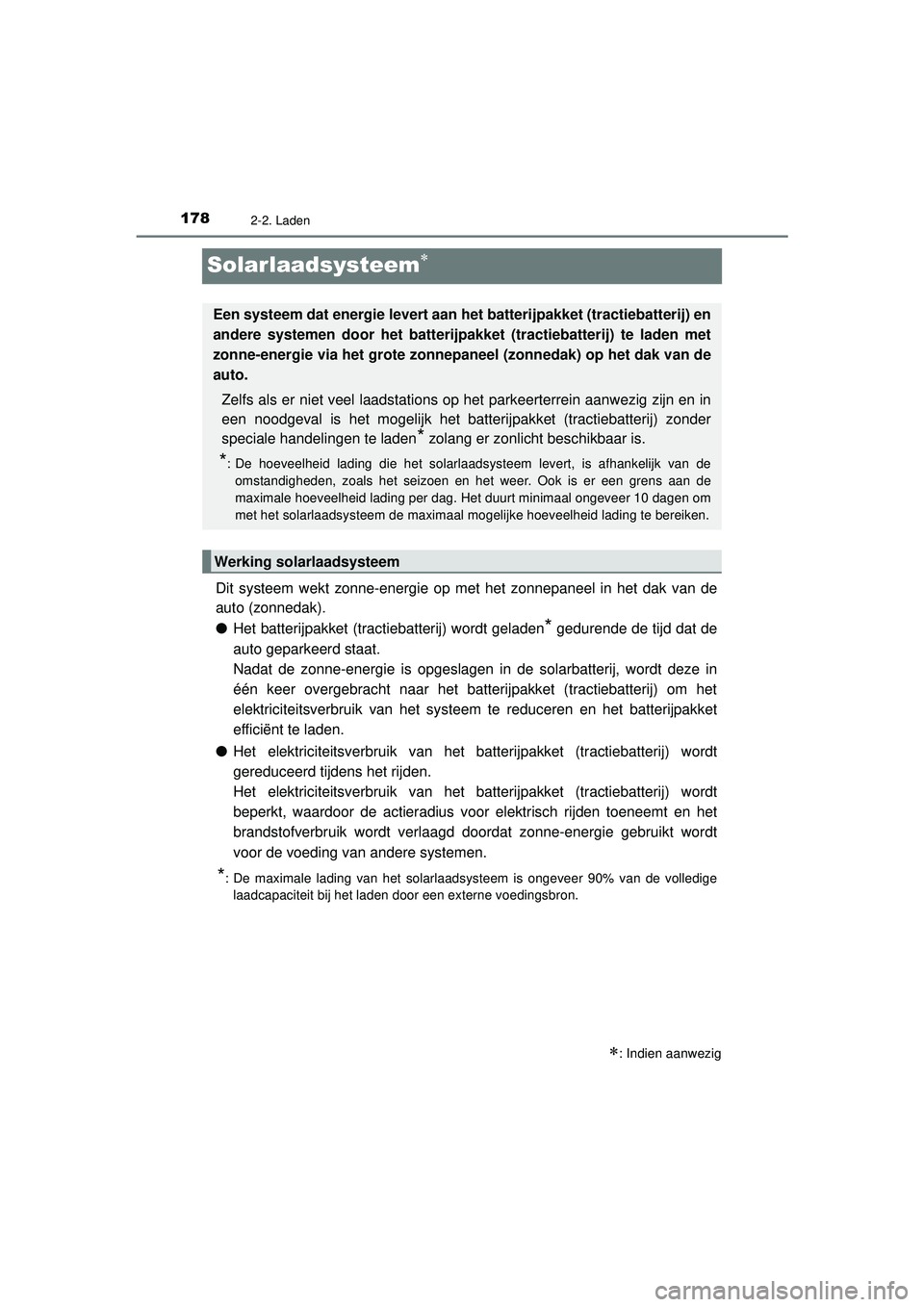

Solarlaadsysteem
Dit systeem wekt zonne-energie op met het zonnepaneel in het dak van de
auto (zonnedak).
●Het batterijpakket (tractiebatterij) wordt geladen
* gedurende de tijd dat de
auto geparkeerd staat.
Nadat de zonne-energie is opgeslagen in de solarbatterij, wordt deze in
één keer overgebracht naar het batterijpakket (tractiebatterij) om het
elektriciteitsverbruik van het systeem te reduceren en het batterijpakket
efficiënt te laden.
● Het elektriciteitsverbruik van het batterijpakket (tractiebatterij) wordt
gereduceerd tijdens het rijden.
Het elektriciteitsverbruik van het batterijpakket (tractiebatterij) wordt
beperkt, waardoor de actieradius voor elektrisch rijden toeneemt en het
brandstofverbruik wordt verlaagd doordat zonne-energie gebruikt wordt
voor de voeding van andere systemen.
*: De maximale lading van het solarlaadsysteem is ongeveer 90% van de volledige
laadcapaciteit bij het laden door een externe voedingsbron.
: Indien aanwezig
Een systeem dat energie levert aan het batterijpakket (tractiebatterij) en
andere systemen door het batterijpakket (tractiebatterij) te laden met
zonne-energie via het grote zonnepan eel (zonnedak) op het dak van de
auto.
Zelfs als er niet veel laadstations op het parkeerterrein aanwezig zijn en in
een noodgeval is het mogelijk het batterijpakket (tractiebatterij) zonder
speciale handelingen te laden
* zolang er zonlicht beschikbaar is.
*: De hoeveelheid lading die het solarlaadsysteem levert, is afhankelijk van de omstandigheden, zoals het seizoen en het weer. Ook is er een grens aan de
maximale hoeveelheid lading per dag. Het duurt minimaal ongeveer 10 dagen om
met het solarlaadsysteem de maximaal mogelijke hoeveelheid lading te bereiken.
Werking solarlaadsysteem
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 178 Tuesday, May 11, 2021 9:32 AM

1792-2. Laden
2
Plug-in hybridesysteem
Prius Plug-in Hybrid_OM_OM47E75E_(EE)
12V-accu
Zonnedak
Solarbatterij (in consolevak)
Solar-ECU
Batterijpakket (tractiebatterij)
Informatie met betrekking tot het
solarlaadsysteem kan worden beke-
ken via (rij-informatie) op het
multi-informatiedisplay.
( Blz. 225, 238)
Weergeven van informatie met be trekking tot het solarlaadsysteem
1
2
3
4
5
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 179 Tuesday, May 11, 2021 9:32 AM

1802-2. Laden
Prius Plug-in Hybrid_OM_OM47E75E_(EE)
■Solarlaadsysteem
●In de volgende situaties wordt het laden van het batterijpakket (tractiebatterij) via het
solarlaadsysteem niet uitgevoerd. Het opwekken van zonne-energie stopt als de
solarbatterij volledig geladen is.
• Laden via een externe voedingsbron
• Het contact staat niet UIT
• De “Traction Battery Heater” (verwarming tractiebatterij) is in werking ( Blz. 144)
• De op afstand bedienbare airconditioning is ingeschakeld
• Als de resterende lading van het batterijpakket (tractiebatterij) ongeveer 90% of meer is van de volledige laadcapaciteit bij het laden door een externe
voedingsbron
● In de volgende situaties stopt het solarlaadsysteem met het opwekken van zonne-
energie en het leveren van energie aan het batterijpakket (tractiebatterij) en andere
systemen.
• De functie voor het behoud van de temperatuur van het solarlaadsysteem is in
werking
• Er is een storing aanwezig in het solarlaadsysteem
• Wanneer de kabels van de 12V-accu zijn losgenomen
● De hoeveelheid energie die door het zonnedak kan worden opgewekt, is afhankelijk
van het seizoen, het klimaat, de weersomstandigheden, de hoek van de auto en
omgevingsfactoren.
● Zelfs als maar een deel van het zonnedak in de schaduw ligt, kan er al sprake zijn
van een aanzienlijke terugval in energieopwekking.
● Volg onderstaande aanwijzingen om het zonnedak optimaal te laten presteren.
• Reinig het dak regelmatig (vooral bladeren en vogeluitwerpselen kunnen leiden
tot een aanzienlijke afname van de energieopwekking).
• Verwijder sneeuw zo snel mogelijk van het dak
• Breng geen striping of stickers aan op het dak Geadviseerd wordt geen dakdrager of iets dergelijks te monteren tenzij dit
noodzakelijk is
● Als het batterijpakket (tractiebatterij) volledig geladen is, wordt het laden van het
batterijpakket via het solarlaadsysteem niet uitgevoerd. Als het niet nodig is te laden
via een externe voedingsbron, laad de auto dan zo veel mogelijk overdag met het
solarlaadsysteem en gebruik de externe voedingsbron alleen 's nachts. Op deze
manier wordt effectief gebruikgemaakt van het solarlaadsysteem.
● Als de auto bij warm weer geparkeerd staat , treedt de functie voor het behoud van de
temperatuur van het solarlaadsysteem snel in werking door de hoge temperatuur in
het interieur van de auto. Het solarlaa dsysteem kan effectief gebruikt worden door
een zonnescherm te gebruiken, de auto te parkeren met de voorzijde naar het
noorden enz.
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 180 Tuesday, May 11, 2021 9:32 AM

1812-2. Laden
2
Plug-in hybridesysteem
Prius Plug-in Hybrid_OM_OM47E75E_(EE)■

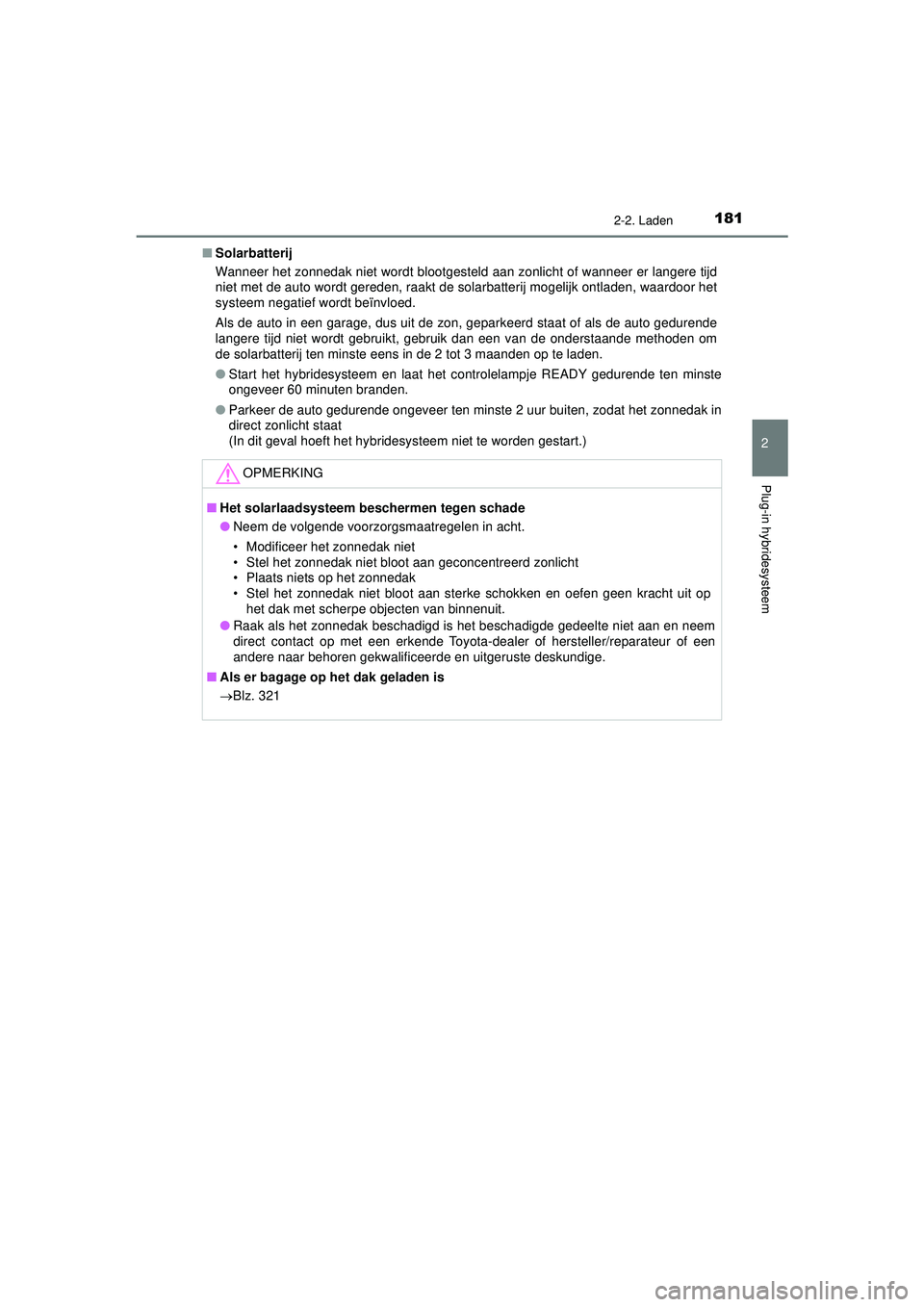

Solarbatterij
Wanneer het zonnedak niet wordt blootgesteld aan zonlicht of wanneer er langere tijd
niet met de auto wordt gereden, raakt de solarbatterij mogelijk ontladen, waardoor het
systeem negatief wordt beïnvloed.
Als de auto in een garage, dus uit de zon, geparkeerd staat of als de auto gedurende
langere tijd niet wordt gebruikt, gebruik dan een van de onderstaande methoden om
de solarbatterij ten minste eens in de 2 tot 3 maanden op te laden.
●Start het hybridesysteem en laat het controlelampje READY gedurende ten minste
ongeveer 60 minuten branden.
● Parkeer de auto gedurende ongeveer ten minste 2 uur buiten, zodat het zonnedak in
direct zonlicht staat
(In dit geval hoeft het hybridesysteem niet te worden gestart.)
OPMERKING
■Het solarlaadsysteem beschermen tegen schade
● Neem de volgende voorzorgsmaatregelen in acht.
• Modificeer het zonnedak niet
• Stel het zonnedak niet bloot aan geconcentreerd zonlicht
• Plaats niets op het zonnedak
• Stel het zonnedak niet bloot aan sterke schokken en oefen geen kracht uit op
het dak met scherpe objecten van binnenuit.
● Raak als het zonnedak beschadigd is het beschadigde gedeelte niet aan en neem
direct contact op met een erkende Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uitgeruste deskundige.
■ Als er bagage op het dak geladen is
Blz. 321
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 181 Tuesday, May 11, 2021 9:32 AM

1822-2. Laden
Prius Plug-in Hybrid_OM_OM47E75E_(EE)
Wanneer de normale procedure voor laden
niet kan worden uitgevoerd
Raadpleeg de volgende tabel en voer de desbetreffende correctieprocedure
uit.
Als het laden niet start, ook al is de normale procedure gevolgd,
controleer dan elk van de onderstaande items.Als er een waarschuwingsmelding verschijnt op het multi-informatiedisplay,
raadpleeg dan ook Blz. 187.
Wanneer de normale procedure voor laden niet kan worden uitgevoerd
Waarschijnlijke oorzaakCorrectieprocedure
 Het controlelampje Power op het CCID (Charging Circuit Interrupting Device,
onderbrekingsapparaat laadsysteem) gaat niet branden, zelfs niet als de stekker
is aangesloten op een externe voedingsbron.
De stekker is niet goed aange-
sloten op de contactdoosControleer of de stekker goed is aangesloten op
de contactdoos.
De elektriciteit is uitgevallenVoer de laadprocedure nogmaals uit als er weer
elektriciteit beschikbaar is.
De op afstand bedienbare
schakelaar is uitgeschakeldSchakel de op afstand bedienbare schakelaar,
indien aanwezig, in.
De zekering in het gebouw is
doorgeslagen en de elektriciteit
is uitgevallen
Controleer of de zekering in orde is en, als dat
het geval is, of de auto geladen kan worden via
een andere contactdoos.
Als laden mogelijk is, kan de eerste contactdoos
defect zijn. Neem contact op met de beheerder of
een elektricien.
Kortsluiting tussen het CCID
(Charging Circuit Interrupting
Device, onderbrekingsapparaat
laadsysteem) en de stekkerStop onmiddellijk met laden en neem contact op
met een erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 182 Tuesday, May 11, 2021 9:32 AM
