2022 TOYOTA PRIUS PLUG-IN HYBRID Instructieboekje (in Dutch)

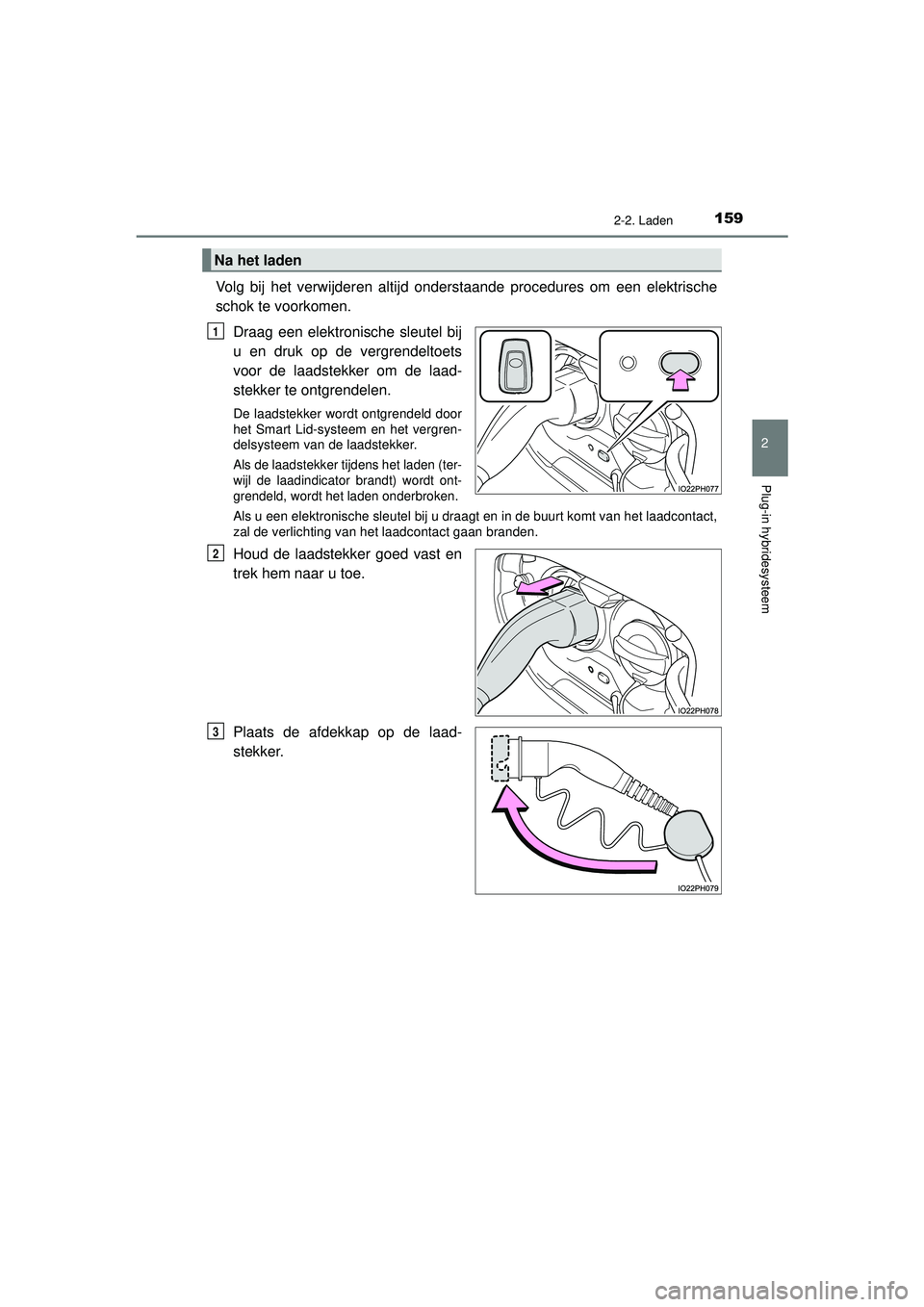

1592-2. Laden
2
Plug-in hybridesysteem
Prius Plug-in Hybrid_OM_OM47E75E_(EE)
Volg bij het verwijderen altijd onderstaande procedures om een elektrische
schok te voorkomen.Draag een elektronische sleutel bij
u en druk op de vergrendeltoets
voor de laadstekker om de laad-
stekker te ontgrendelen.
De laadstekker wordt ontgrendeld door
het Smart Lid-systeem en het vergren-
delsysteem van de laadstekker.
Als de laadstekker tijdens het laden (ter-
wijl de laadindicator brandt) wordt ont-
grendeld, wordt het laden onderbroken.
Als u een elektronische sleutel bij u draagt en in de buurt komt van het laadcontact,
zal de verlichting van het laadcontact gaan branden.
Houd de laadstekker goed vast en
trek hem naar u toe.
Plaats de afdekkap op de laad-
stekker.
Na het laden
1
2
3
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 159 Tuesday, May 11, 2021 9:32 AM

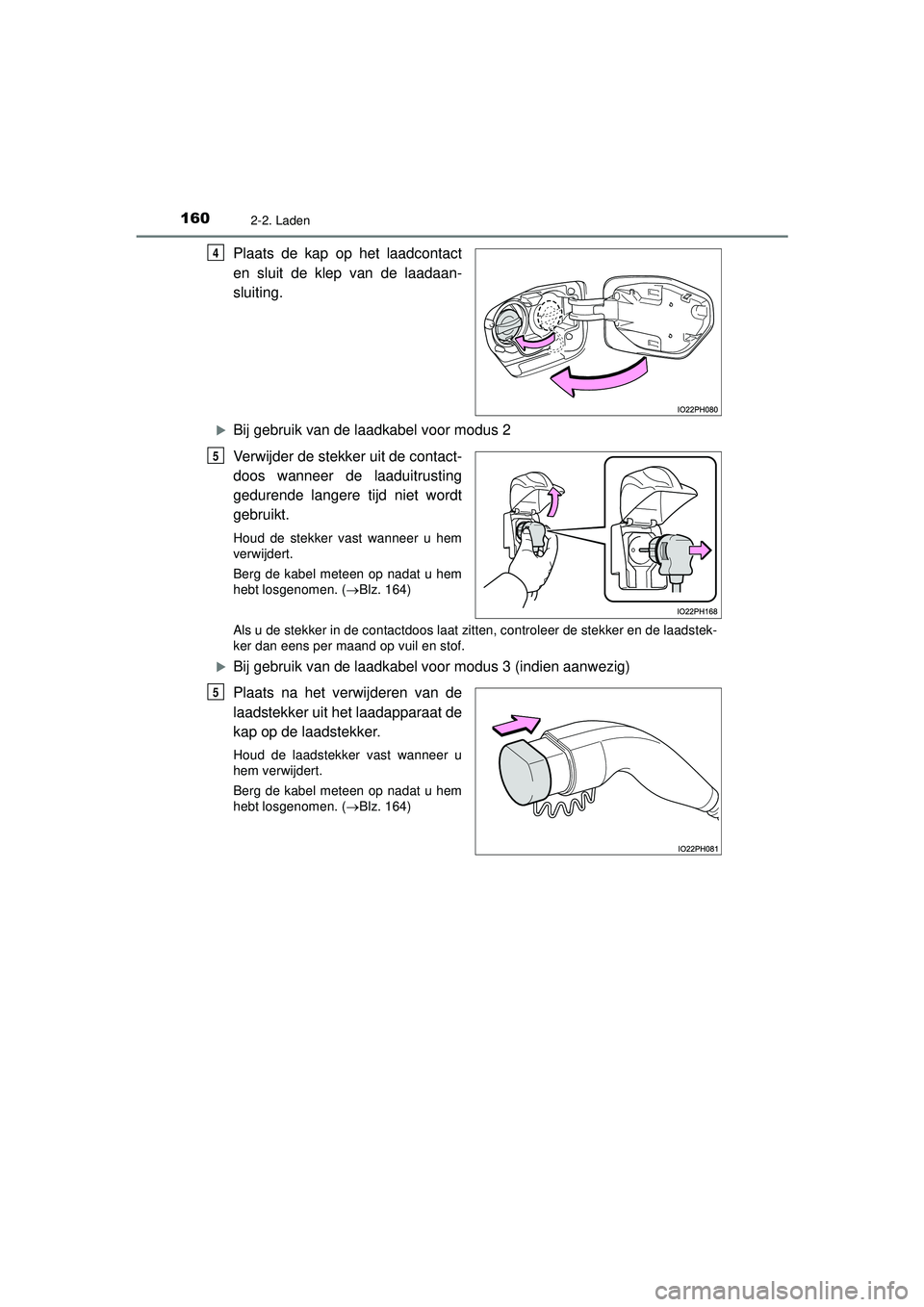

1602-2. Laden
Prius Plug-in Hybrid_OM_OM47E75E_(EE)
Plaats de kap op het laadcontact
en sluit de klep van de laadaan-
sluiting.
Bij gebruik van de laadkabel voor modus 2
Verwijder de stekker uit de contact-
doos wanneer de laaduitrusting
gedurende langere tijd niet wordt
gebruikt.
Houd de stekker vast wanneer u hem
verwijdert.
Berg de kabel meteen op nadat u hem
hebt losgenomen. (Blz. 164)
Als u de stekker in de contactdoos laat zitten, controleer de stekker en de laadstek-
ker dan eens per maand op vuil en stof.
Bij gebruik van de laadkabel voor modus 3 (indien aanwezig)
Plaats na het verwijderen van de
laadstekker uit het laadapparaat de
kap op de laadstekker.
Houd de laadstekker vast wanneer u
hem verwijdert.
Berg de kabel meteen op nadat u hem
hebt losgenomen. ( Blz. 164)
4
5
5
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 160 Tuesday, May 11, 2021 9:32 AM

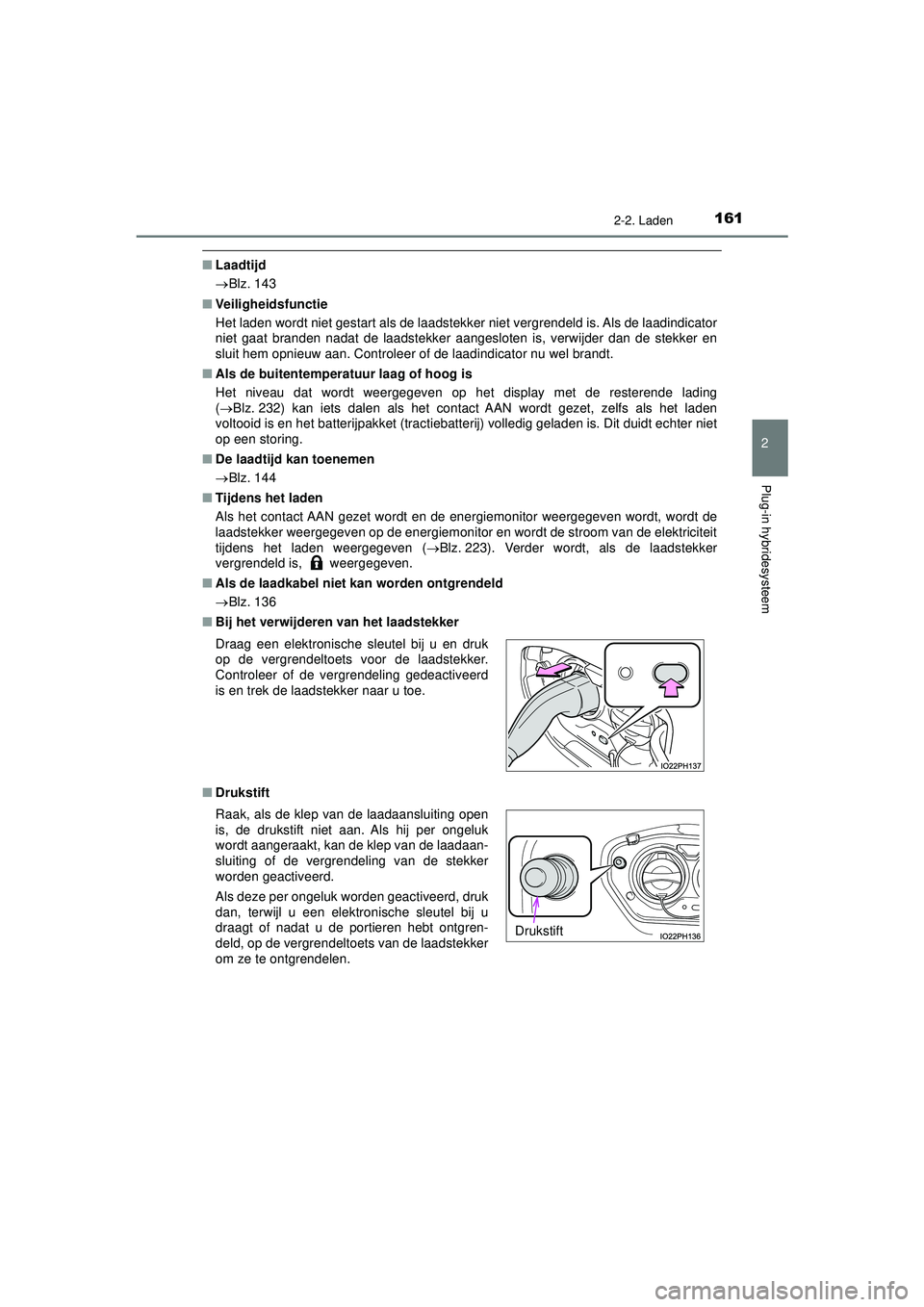

1612-2. Laden
2
Plug-in hybridesysteem
Prius Plug-in Hybrid_OM_OM47E75E_(EE)
■Laadtijd
Blz. 143
■ Veiligheidsfunctie
Het laden wordt niet gestart als de laadstekker niet vergrendeld is. Als de laadindicator
niet gaat branden nadat de laadstekker aangesloten is, verwijder dan de stekker en
sluit hem opnieuw aan. Controleer of de laadindicator nu wel brandt.
■ Als de buitentemperatuur laag of hoog is
Het niveau dat wordt weergegeven op het display met de resterende lading
( Blz. 232) kan iets dalen als het contact AAN wordt gezet, zelfs als het laden
voltooid is en het batterijpakket (tractiebatterij) volledig geladen is. Dit duidt echter niet
op een storing.
■ De laadtijd kan toenemen
Blz. 144
■ Tijdens het laden
Als het contact AAN gezet wordt en de energiemonitor weergegeven wordt, wordt de
laadstekker weergegeven op de energiemonitor en wordt de stroom van de elektriciteit
tijdens het laden weergegeven ( Blz. 223). Verder wordt, als de laadstekker
vergrendeld is, weergegeven.
■ Als de laadkabel niet kan worden ontgrendeld
 Blz. 136
■ Bij het verwijderen van het laadstekker
■ Drukstift Draag een elektronische sleutel bij u en druk
op de vergrendeltoets voor de laadstekker.
Controleer of de vergrendeling gedeactiveerd
is en trek de laadstekker naar u toe.
Raak, als de klep van de laadaansluiting open
is, de drukstift niet aan. Als hij per ongeluk
wordt aangeraakt, kan de klep van de laadaan-
sluiting of de vergrendeling van de stekker
worden geactiveerd.
Als deze per ongeluk worden geactiveerd, druk
dan, terwijl u een elektronische sleutel bij u
draagt of nadat u de portieren hebt ontgren-
deld, op de vergrendeltoets van de laadstekker
om ze te ontgrendelen.
Drukstift
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 161 Tuesday, May 11, 2021 9:32 AM

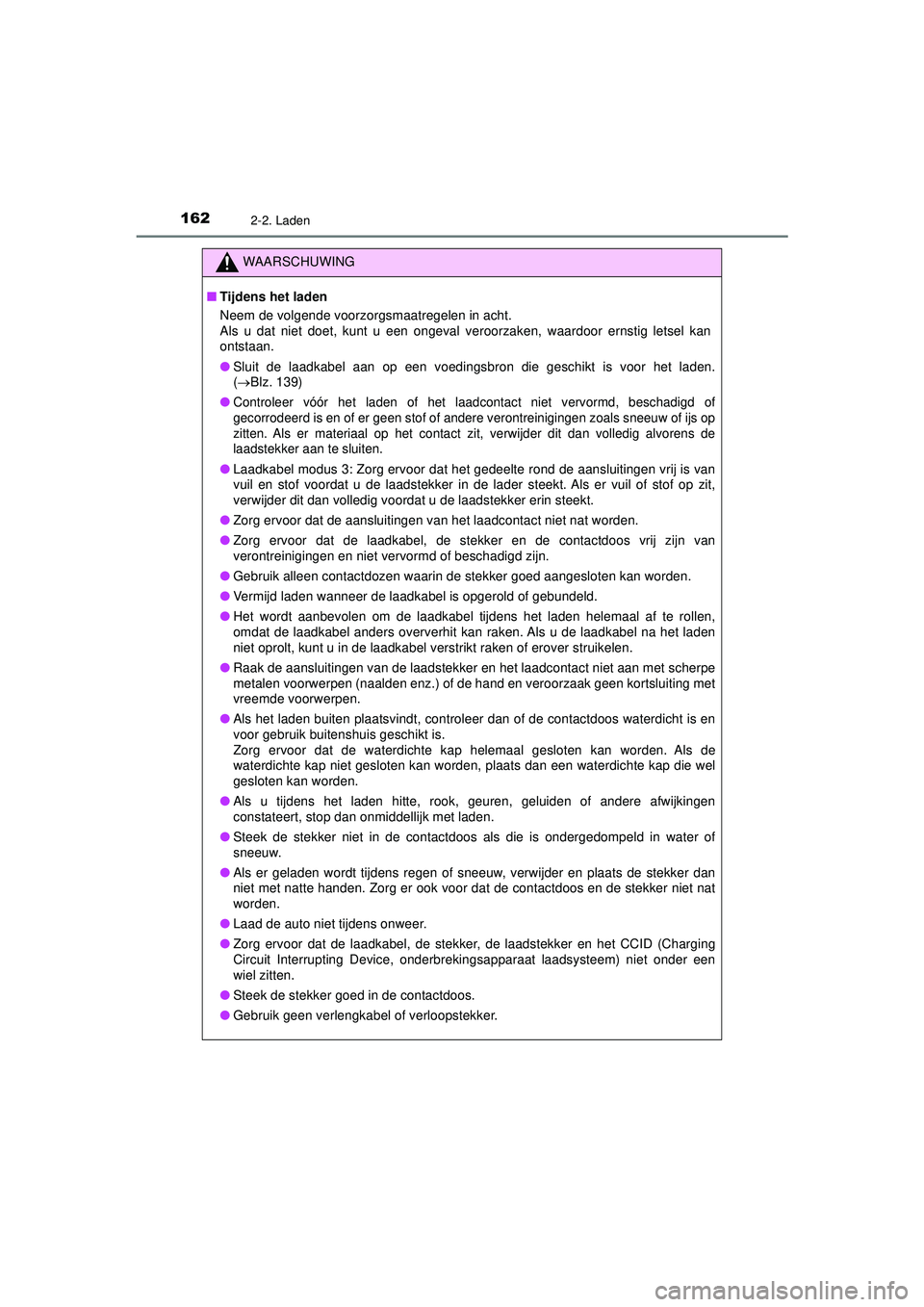

1622-2. Laden
Prius Plug-in Hybrid_OM_OM47E75E_(EE)
WAARSCHUWING
■Tijdens het laden
Neem de volgende voorzorgsmaatregelen in acht.
Als u dat niet doet, kunt u een ongeval veroorzaken, waardoor ernstig letsel kan
ontstaan.
● Sluit de laadkabel aan op een voedingsbron die geschikt is voor het laden.
( Blz. 139)
●
Controleer vóór het laden of het laadcontact niet vervormd, beschadigd of
gecorrodeerd is en of er geen stof of andere verontreinigingen zoals sneeuw of ijs op
zitten. Als er materiaal op het contact zit, verwijder dit dan volledig alvorens de
laadstekker aan te sluiten.
● Laadkabel modus 3: Zorg ervoor dat het gedeelte rond de aansluitingen vrij is van
vuil en stof voordat u de laadstekker in de lader steekt. Als er vuil of stof op zit,
verwijder dit dan volledig voordat u de laadstekker erin steekt.
● Zorg ervoor dat de aansluitingen van het laadcontact niet nat worden.
● Zorg ervoor dat de laadkabel, de stekker en de contactdoos vrij zijn van
verontreinigingen en niet vervormd of beschadigd zijn.
● Gebruik alleen contactdozen waarin de stekker goed aangesloten kan worden.
● Vermijd laden wanneer de laadkabel is opgerold of gebundeld.
● Het wordt aanbevolen om de laadkabel tijdens het laden helemaal af te rollen,
omdat de laadkabel anders oververhit kan raken. Als u de laadkabel na het laden
niet oprolt, kunt u in de laadkabel verstrikt raken of erover struikelen.
● Raak de aansluitingen van de laadstekker en het laadcontact niet aan met scherpe
metalen voorwerpen (naalden enz.) of de hand en veroorzaak geen kortsluiting met
vreemde voorwerpen.
● Als het laden buiten plaatsvindt, controleer dan of de contactdoos waterdicht is en
voor gebruik buitenshuis geschikt is.
Zorg ervoor dat de waterdichte kap helemaal gesloten kan worden. Als de
waterdichte kap niet gesloten kan worden, plaats dan een waterdichte kap die wel
gesloten kan worden.
● Als u tijdens het laden hitte, rook, geuren, geluiden of andere afwijkingen
constateert, stop dan onmiddellijk met laden.
● Steek de stekker niet in de contactdoos als die is ondergedompeld in water of
sneeuw.
● Als er geladen wordt tijdens regen of sneeuw, verwijder en plaats de stekker dan
niet met natte handen. Zorg er ook voor dat de contactdoos en de stekker niet nat
worden.
● Laad de auto niet tijdens onweer.
● Zorg ervoor dat de laadkabel, de stekker, de laadstekker en het CCID (Charging
Circuit Interrupting Device, onderbrekingsapparaat laadsysteem) niet onder een
wiel zitten.
● Steek de stekker goed in de contactdoos.
● Gebruik geen verlengkabel of verloopstekker.
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 162 Tuesday, May 11, 2021 9:32 AM

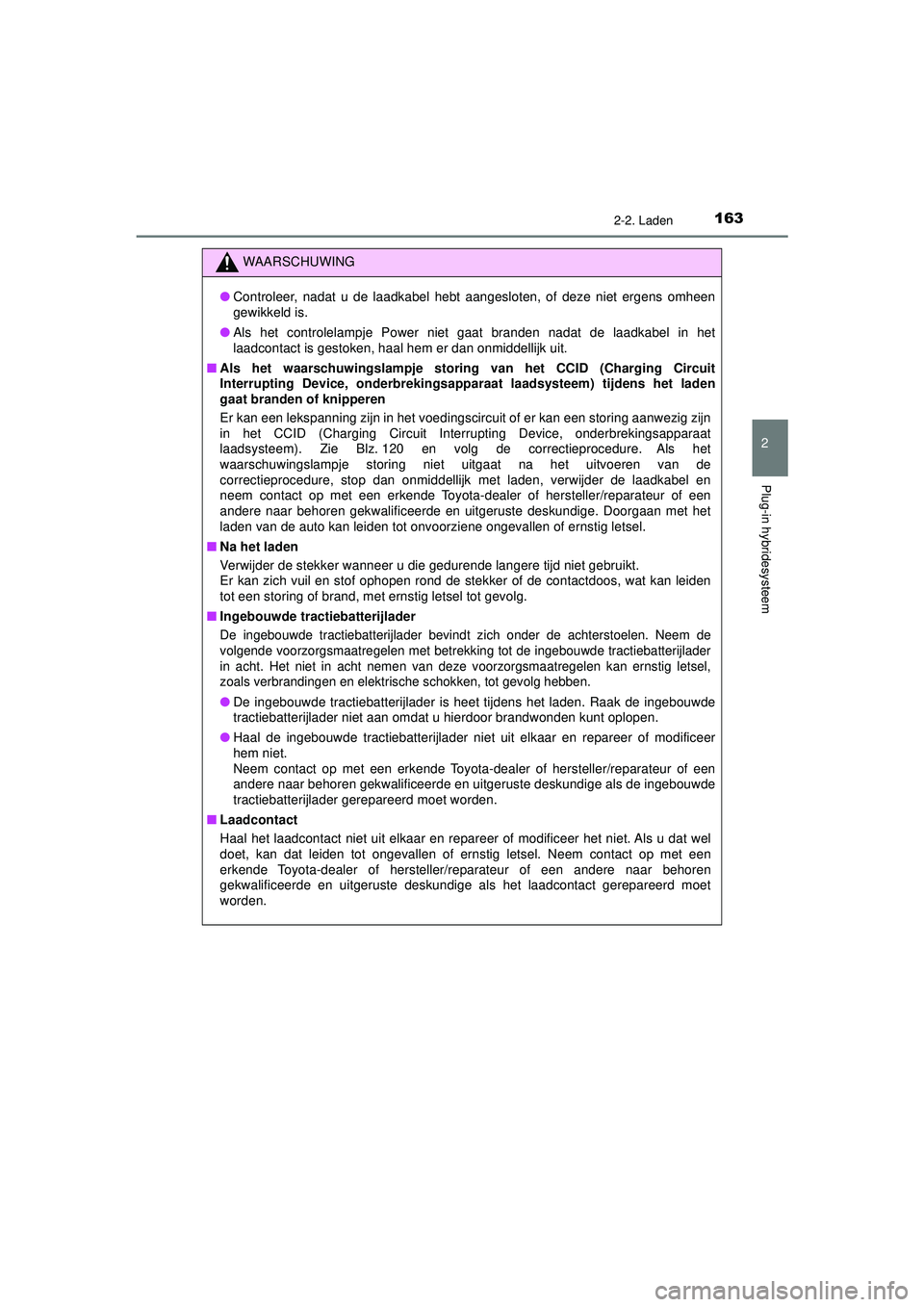

1632-2. Laden
2
Plug-in hybridesysteem
Prius Plug-in Hybrid_OM_OM47E75E_(EE)
WAARSCHUWING
●Controleer, nadat u de laadkabel hebt aangesloten, of deze niet ergens omheen
gewikkeld is.
● Als het controlelampje Power niet gaat branden nadat de laadkabel in het
laadcontact is gestoken, haal hem er dan onmiddellijk uit.
■ Als het waarschuwingslampje storin g van het CCID (Charging Circuit
Interrupting Device, onderbrekingsappa raat laadsysteem) tijdens het laden
gaat branden of knipperen
Er kan een lekspanning zijn in het voedingscircuit of er kan een storing aanwezig zijn
in het CCID (Charging Circuit Interrupting Device, onderbrekingsapparaat
laadsysteem). Zie Blz. 120 en volg de correctieprocedure. Als het
waarschuwingslampje storing niet uitgaat na het uitvoeren van de
correctieprocedure, stop dan onmiddellijk met laden, verwijder de laadkabel en
neem contact op met een erkende Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uitgeruste deskundige. Doorgaan met het
laden van de auto kan leiden tot onvoorziene ongevallen of ernstig letsel.
■ Na het laden
Verwijder de stekker wanneer u die gedurende langere tijd niet gebruikt.
Er kan zich vuil en stof ophopen rond de stekker of de contactdoos, wat kan leiden
tot een storing of brand, met ernstig letsel tot gevolg.
■ Ingebouwde tractiebatterijlader
De ingebouwde tractiebatterijlader bevindt zi ch onder de achterstoelen. Neem de
volgende voorzorgsmaatregelen met betrekking tot de ingebouwde tractiebatterijlader
in acht. Het niet in acht nemen van deze voorzorgsmaatregelen kan ernstig letsel,
zoals verbrandingen en elektrische schokken, tot gevolg hebben.
● De ingebouwde tractiebatterijlader is heet tijdens het laden. Raak de ingebouwde
tractiebatterijlader niet aan omdat u hierdoor brandwonden kunt oplopen.
● Haal de ingebouwde tractiebatterijlader niet uit elkaar en repareer of modificeer
hem niet.
Neem contact op met een erkende Toyota -dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uitgeruste deskundige als de ingebouwde
tractiebatterijlader gerepareerd moet worden.
■ Laadcontact
Haal het laadcontact niet uit elkaar en repareer of modificeer het niet. Als u dat wel
doet, kan dat leiden tot ongevallen of ernstig letsel. Neem contact op met een
erkende Toyota-dealer of hersteller/ reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige als het laadcontact gerepareerd moet
worden.
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 163 Tuesday, May 11, 2021 9:32 AM

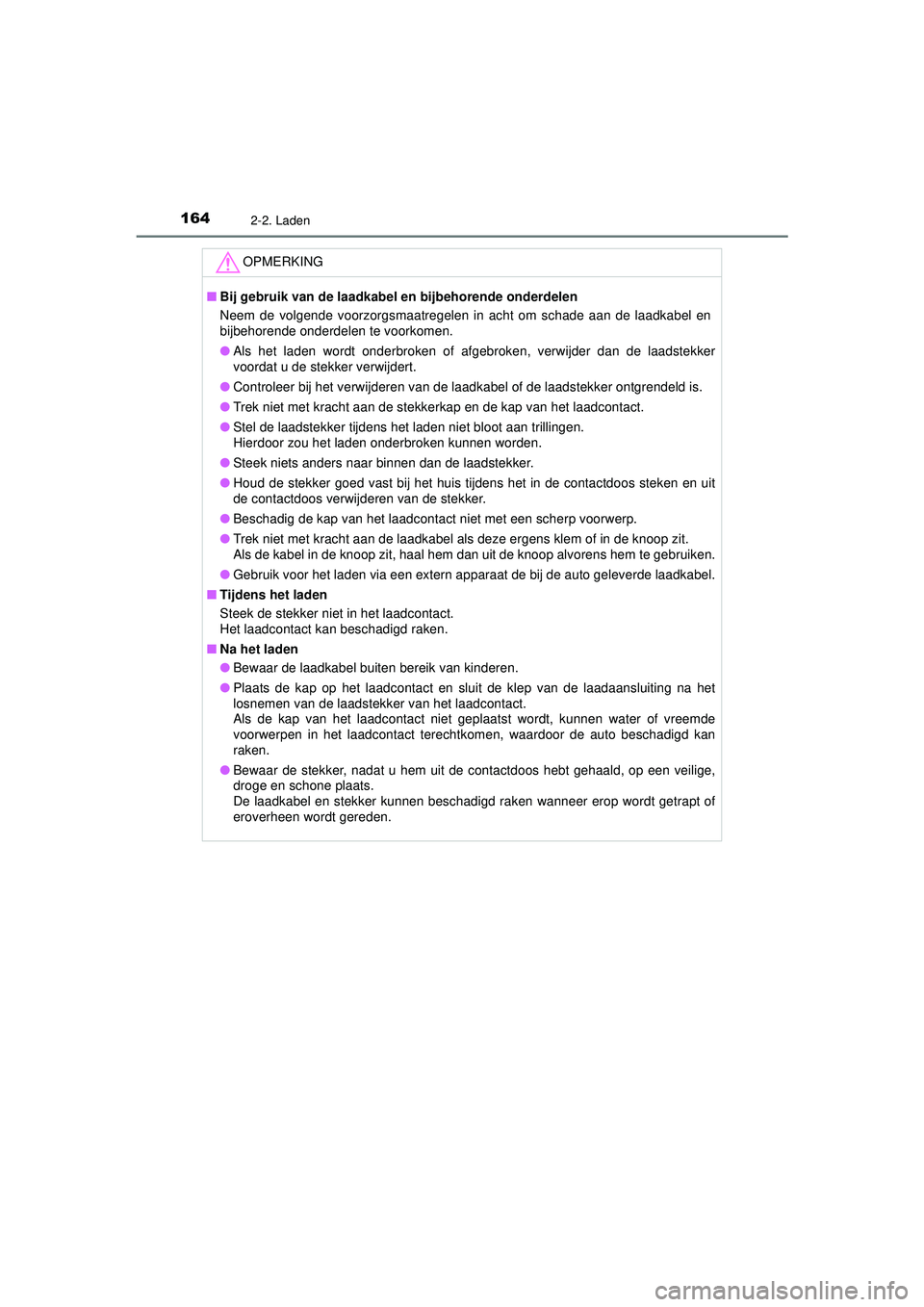

1642-2. Laden
Prius Plug-in Hybrid_OM_OM47E75E_(EE)
OPMERKING
■Bij gebruik van de laadkabel en bijbehorende onderdelen
Neem de volgende voorzorgsmaatregelen in acht om schade aan de laadkabel en
bijbehorende onderdelen te voorkomen.
● Als het laden wordt onderbroken of afgebroken, verwijder dan de laadstekker
voordat u de stekker verwijdert.
● Controleer bij het verwijderen van de laadkabel of de laadstekker ontgrendeld is.
● Trek niet met kracht aan de stekkerkap en de kap van het laadcontact.
● Stel de laadstekker tijdens het laden niet bloot aan trillingen.
Hierdoor zou het laden onderbroken kunnen worden.
● Steek niets anders naar binnen dan de laadstekker.
● Houd de stekker goed vast bij het huis tijdens het in de contactdoos steken en uit
de contactdoos verwijderen van de stekker.
● Beschadig de kap van het laadcontact niet met een scherp voorwerp.
● Trek niet met kracht aan de laadkabel als deze ergens klem of in de knoop zit.
Als de kabel in de knoop zit, haal hem dan uit de knoop alvorens hem te gebruiken.
● Gebruik voor het laden via een extern apparaat de bij de auto geleverde laadkabel.
■ Tijdens het laden
Steek de stekker niet in het laadcontact.
Het laadcontact kan beschadigd raken.
■ Na het laden
● Bewaar de laadkabel buiten bereik van kinderen.
● Plaats de kap op het laadcontact en sluit de klep van de laadaansluiting na het
losnemen van de laadstekker van het laadcontact.
Als de kap van het laadcontact niet geplaatst wordt, kunnen water of vreemde
voorwerpen in het laadcontact terechtkomen, waardoor de auto beschadigd kan
raken.
● Bewaar de stekker, nadat u hem uit de contactdoos hebt gehaald, op een veilige,
droge en schone plaats.
De laadkabel en stekker kunnen beschadigd raken wanneer erop wordt getrapt of
eroverheen wordt gereden.
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 164 Tuesday, May 11, 2021 9:32 AM

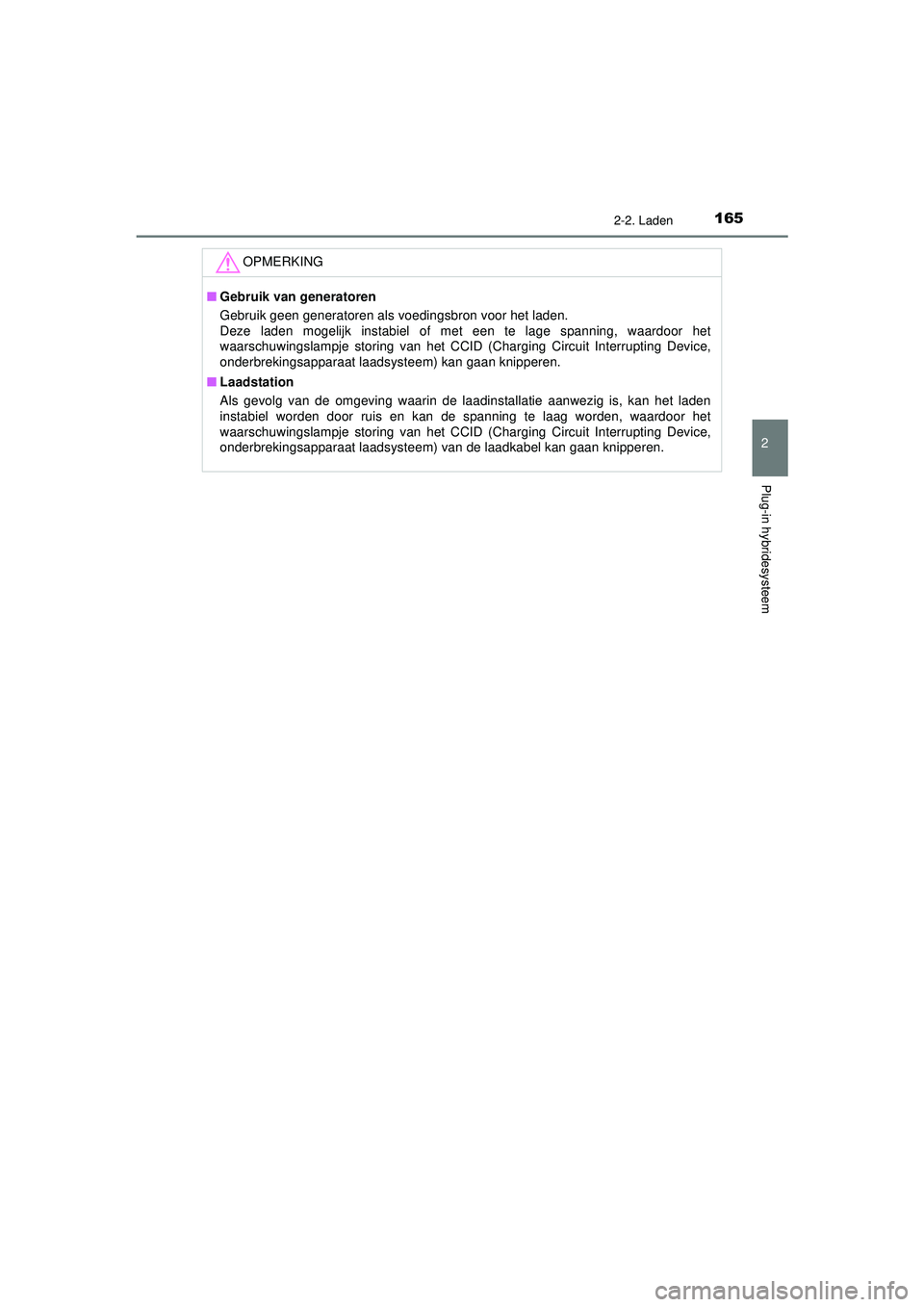

1652-2. Laden
2
Plug-in hybridesysteem
Prius Plug-in Hybrid_OM_OM47E75E_(EE)
OPMERKING
■Gebruik van generatoren
Gebruik geen generatoren als voedingsbron voor het laden.
Deze laden mogelijk instabiel of met een te lage spanning, waardoor het
waarschuwingslampje storing van het CCID (Charging Circuit Interrupting Device,
onderbrekingsapparaat laadsysteem) kan gaan knipperen.
■ Laadstation
Als gevolg van de omgeving waarin de laadinstallatie aanwezig is, kan het laden
instabiel worden door ruis en kan de spanning te laag worden, waardoor het
waarschuwingslampje storing van het CCID (Charging Circuit Interrupting Device,
onderbrekingsapparaat laadsysteem) van de laadkabel kan gaan knipperen.
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 165 Tuesday, May 11, 2021 9:32 AM

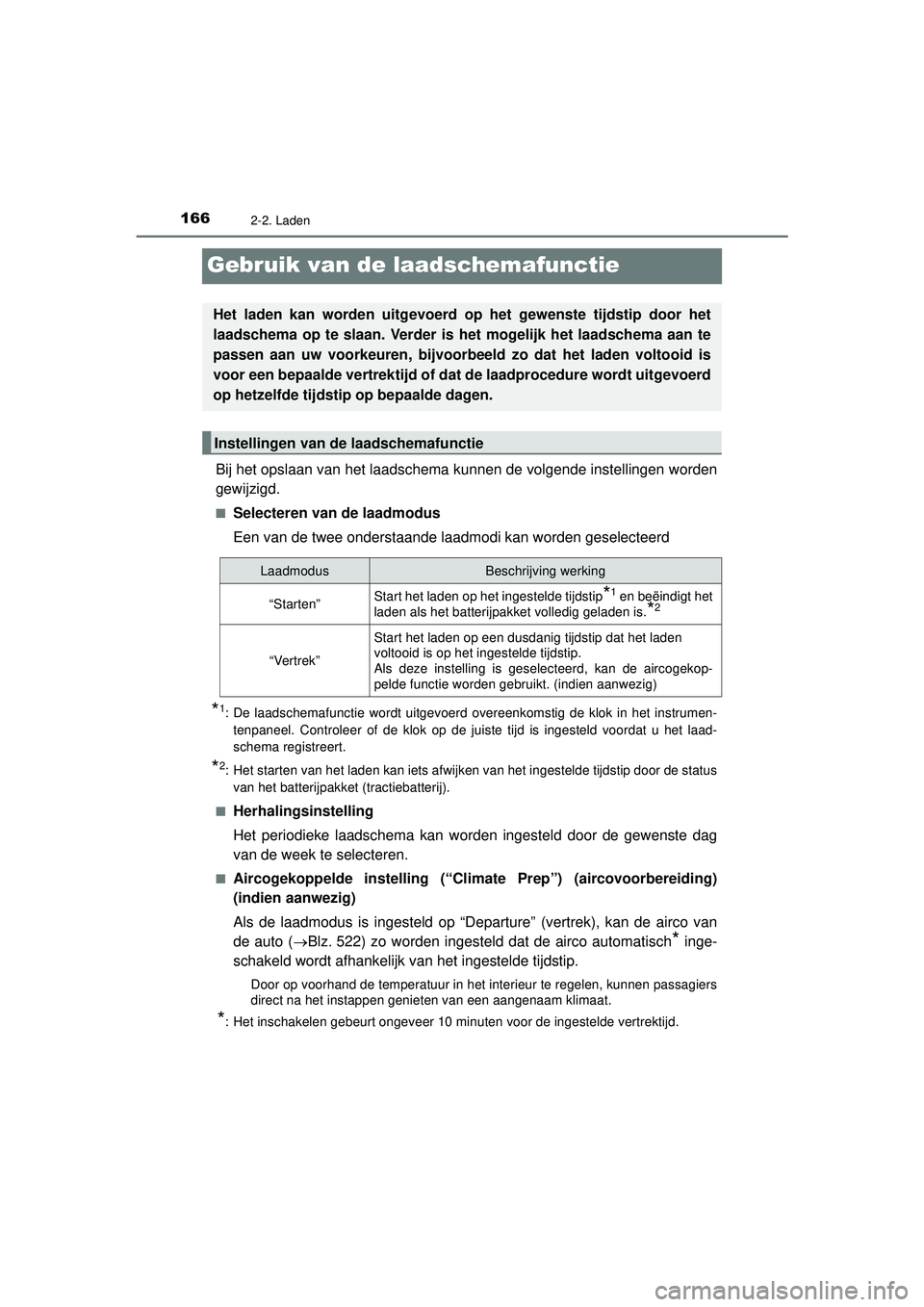

1662-2. Laden
Prius Plug-in Hybrid_OM_OM47E75E_(EE)
Gebruik van de laadschemafunctie
Bij het opslaan van het laadschema kunnen de volgende instellingen worden
gewijzigd.
■Selecteren van de laadmodus
Een van de twee onderstaande laadmodi kan worden geselecteerd
*1: De laadschemafunctie wordt uitgevoerd overeenkomstig de klok in het instrumen-tenpaneel. Controleer of de klok op de juiste tijd is ingesteld voordat u het laad-
schema registreert.
*2: Het starten van het laden kan iets afwijken van het ingestelde tijdstip door de status
van het batterijpakket (tractiebatterij).
■
Herhalingsinstelling
Het periodieke laadschema kan worden ingesteld door de gewenste dag
van de week te selecteren.
■Aircogekoppelde instelling (“Climate Prep”) (air covoorbereiding)
(indien aanwezig)
Als de laadmodus is ingesteld op “Departure” (vertrek), kan de airco van
de auto ( Blz. 522) zo worden ingesteld dat de airco automatisch
* inge-
schakeld wordt afhankelijk van het ingestelde tijdstip.
Door op voorhand de temperatuur in het interieur te regelen, kunnen passagiers
direct na het instappen genieten van een aangenaam klimaat.
*: Het inschakelen gebeurt ongeveer 10 minuten voor de ingestelde vertrektijd.
Het laden kan worden uitgevoerd op het gewenste tijdstip door het
laadschema op te slaan. Verder is het mogelijk het laadschema aan te
passen aan uw voorkeuren, bijvoorb eeld zo dat het laden voltooid is
voor een bepaalde vertrektijd of da t de laadprocedure wordt uitgevoerd
op hetzelfde tijdstip op bepaalde dagen.
Instellingen van de laadschemafunctie
LaadmodusBeschrijving werking
“Starten”Start het laden op het ingestelde tijdstip*1 en beëindigt het
laden als het batterijpakket volledig geladen is.*2
“Vertrek”
Start het laden op een dusdanig tijdstip dat het laden
voltooid is op het ingestelde tijdstip.
Als deze instelling is geselecteerd, kan de aircogekop-
pelde functie worden gebruikt. (indien aanwezig)
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 166 Tuesday, May 11, 2021 9:32 AM
