2022 TOYOTA PRIUS PLUG-IN HYBRID Instructieboekje (in Dutch)

872-1. Plug-in hybridesysteem
2
Plug-in hybridesysteem
Prius Plug-in Hybrid_OM_OM47E75E_(EE)

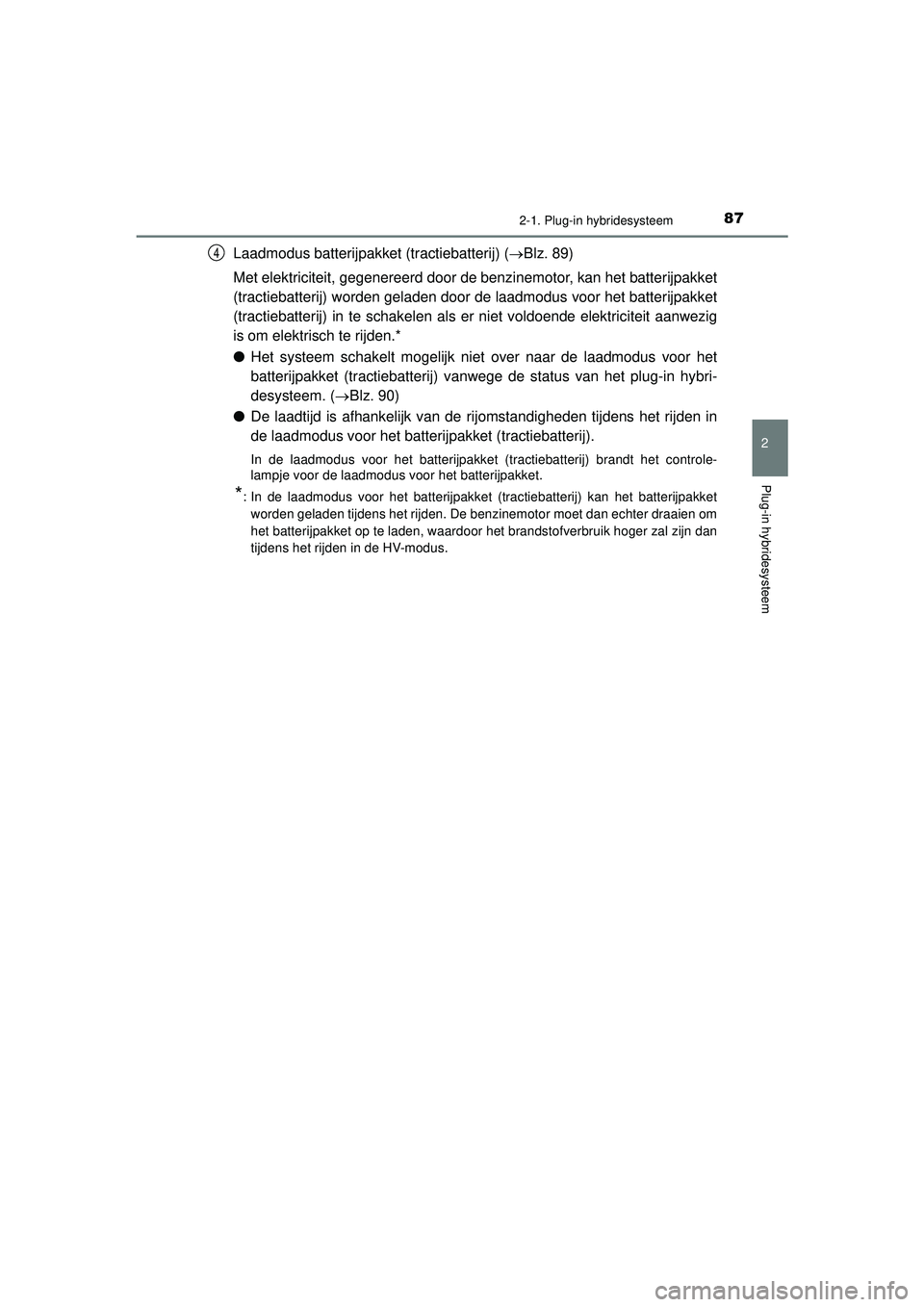

Laadmodus batterijpakket (tractiebatterij) (Blz. 89)
Met elektriciteit, gegenereerd door de benzinemotor, kan het batterijpakket
(tractiebatterij) worden geladen door de laadmodus voor het batterijpakket
(tractiebatterij) in te schakelen als er niet voldoende elektriciteit aanwezig
is om elektrisch te rijden.*
● Het systeem schakelt mogelijk niet over naar de laadmodus voor het
batterijpakket (tractiebatterij) vanwege de status van het plug-in hyb\
ri-
desysteem. ( Blz. 90)
● De laadtijd is afhankelijk van de rijomstandigheden tijdens het rijden in
de laadmodus voor het batterijpakket (tractiebatterij).
In de laadmodus voor het batterijpakket (tractiebatterij) brandt het controle-
lampje voor de laadmodus voor het batterijpakket.
*: In de laadmodus voor het batterijpakket (tractiebatterij) kan het batterijpakket
worden geladen tijdens het rijden. De benzinemotor moet dan echter draaien om
het batterijpakket op te laden, waardoor het brandstofverbruik hoger zal zijn dan
tijdens het rijden in de HV-modus.
4
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 87 Tuesday, May 11, 2021 9:32 AM

882-1. Plug-in hybridesysteem
Prius Plug-in Hybrid_OM_OM47E75E_(EE)

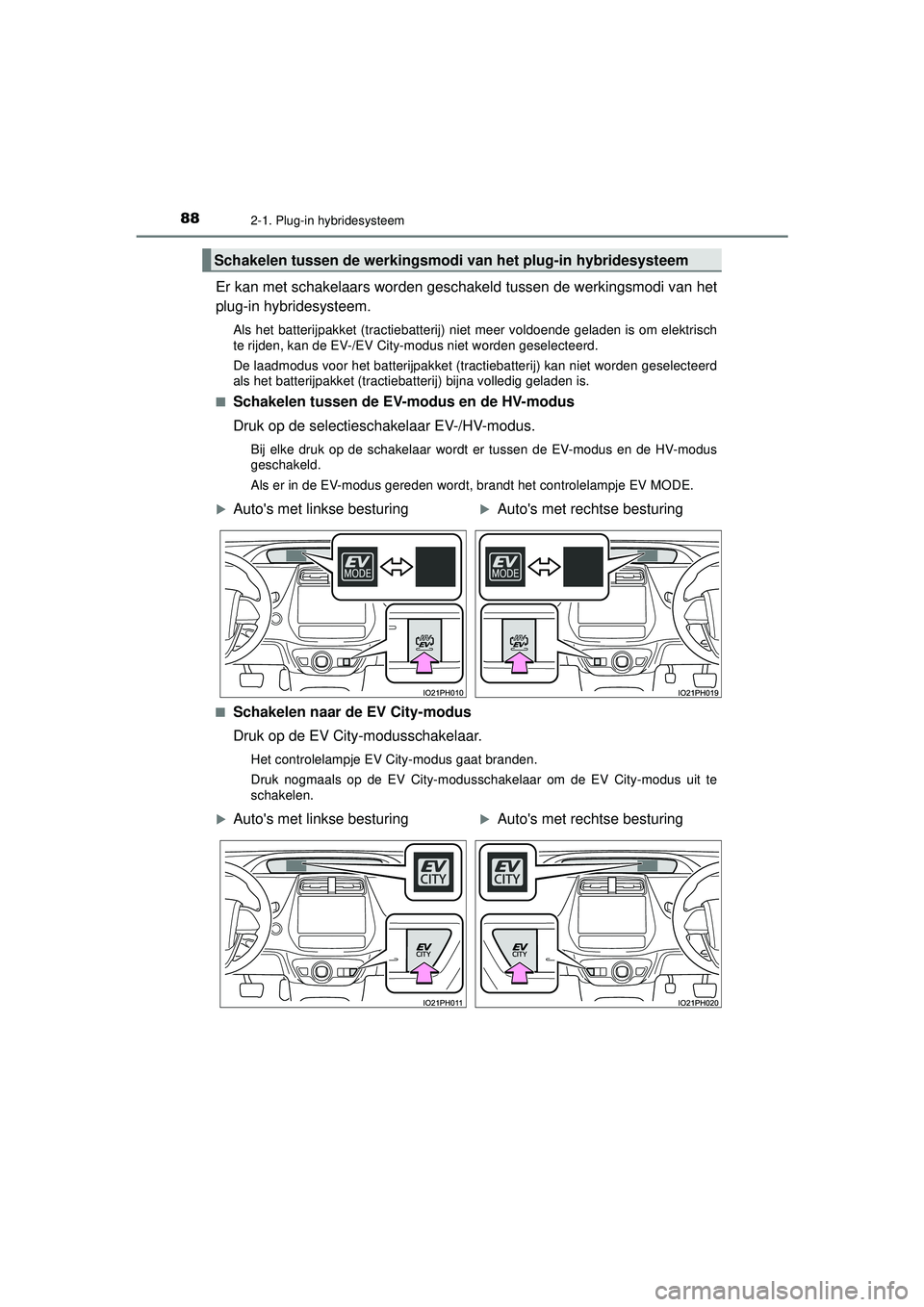

Er kan met schakelaars worden geschakeld tussen de werkingsmodi van het
plug-in hybridesysteem.
Als het batterijpakket (tractiebatterij) niet meer voldoende geladen is om elektrisch
te rijden, kan de EV-/EV City-modus niet worden geselecteerd.
De laadmodus voor het batterijpakket (tractiebatterij) kan niet worden geselecteerd
als het batterijpakket (tractiebatterij) bijna volledig geladen is.
■
Schakelen tussen de EV-modus en de HV-modus
Druk op de selectieschakelaar EV-/HV-modus.
Bij elke druk op de schakelaar wordt er tussen de EV-modus en de HV-modus
geschakeld.
Als er in de EV-modus gereden wordt, brandt het controlelampje EV MODE.
■
Schakelen naar de EV City-modus
Druk op de EV City-modusschakelaar.
Het controlelampje EV City-modus gaat branden.
Druk nogmaals op de EV City-modusschakelaar om de EV City-modus uit te
schakelen.
Schakelen tussen de werkingsmo di van het plug-in hybridesysteem
Auto's met linkse besturingAuto's met rechtse besturing
Auto's met linkse besturingAuto's met rechtse besturing
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 88 Tuesday, May 11, 2021 9:32 AM

892-1. Plug-in hybridesysteem
2
Plug-in hybridesysteem
Prius Plug-in Hybrid_OM_OM47E75E_(EE)■

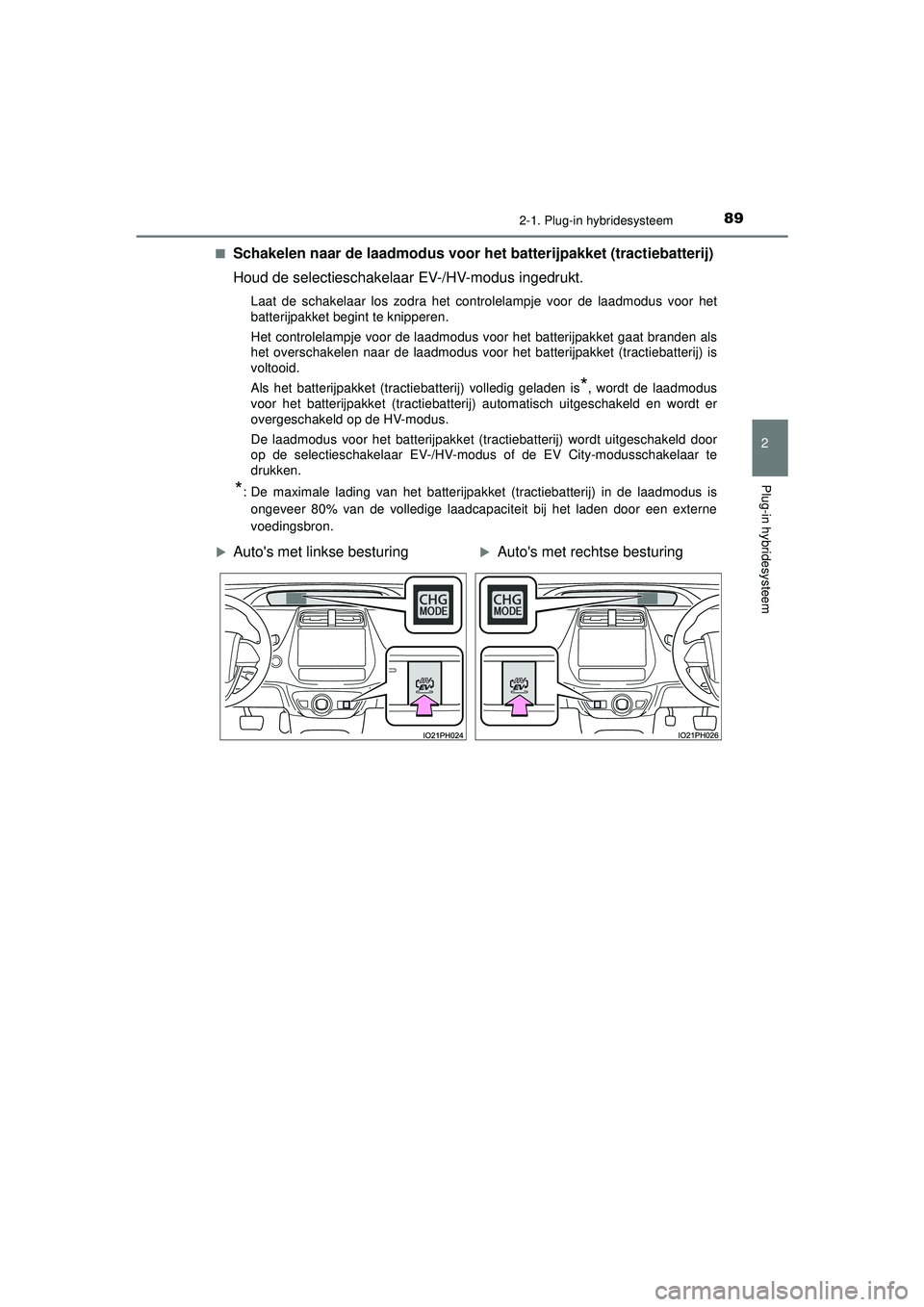

Schakelen naar de laadmodus voor
het batterijpakket (tractiebatterij)
Houd de selectieschakelaar EV-/HV-modus ingedrukt.
Laat de schakelaar los zodra het controlelampje voor de laadmodus voor het
batterijpakket begint te knipperen.
Het controlelampje voor de laadmodus voor het batterijpakket gaat branden als
het overschakelen naar de laadmodus voor het batterijpakket (tractiebatterij) is
voltooid.
Als het batterijpakket (tractiebatterij) volledig geladen is
*, wordt de laadmodus
voor het batterijpakket (tractiebatterij) automatisch uitgeschakeld en wordt er
overgeschakeld op de HV-modus.
De laadmodus voor het batterijpakket (tractiebatterij) wordt uitgeschakeld door
op de selectieschakelaar EV-/HV-modus of de EV City-modusschakelaar te
drukken.
*: De maximale lading van het batterijpakket (tractiebatterij) in de laadmodus is
ongeveer 80% van de volledige laadcapaciteit bij het laden door een externe
voedingsbron.
Auto's met linkse besturingAuto's met rechtse besturing
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 89 Tuesday, May 11, 2021 9:32 AM

902-1. Plug-in hybridesysteem
Prius Plug-in Hybrid_OM_OM47E75E_(EE)
■Als de werkingsmodus van het plug-in hybridesysteem niet kan worden gewijzigd
In de volgende situaties kan de werkings modus van het plug-in hybridesysteem niet
worden gewijzigd, zelfs niet als op de selectieschakelaar EV-/HV-modus of de EV City-
modusschakelaar gedrukt wordt. (In dat geval wordt er een waarschuwingsmelding
weergegeven op het multi-informatiedisplay als op de schakelaar gedrukt wordt.)
● Als er niet voldoende elektriciteit voor elektrisch rijden aanwezig is (in de EV-/EV
City-modus)
● Als de tractiebatterij bijna volledig geladen is (laadmodus batterijpakket
[tractiebatterij])
■ Als de EV City-modus wordt uitgeschakeld
Als de EV City-modus automatisch of met de EV City-modusschakelaar wordt
uitgeschakeld terwijl het gaspedaal is ingetrapt, kunnen het aandrijfkoppel en de
rijsnelheid toenemen, zelfs als het gaspedaal in dezelfde stand wordt gehouden. Als
de EV City-modus wordt uitgeschakeld, klinkt een zoemer en knippert het
controlelampje EV City-modus, waarna het uitgaat.
■ Als er met de schakelaar vanuit de EV-modus naar een andere modus wordt
geschakeld
Als het contact uit wordt gezet, wordt het overschakelen naar een andere modus
geannuleerd en gaat het systeem weer naar de EV-modus zodra de auto de volgende
keer wordt gestart.
■ Laadmodus batterijpakket (tractiebatterij)
●Het volgende kan gebeuren om onder andere het systeem te beschermen.
• Er kan niet worden geschakeld naar de laadmodus voor het batterijpakket
(tractiebatterij) of deze modus kan niet worden uitgeschakeld
• De benzinemotor start niet of stopt, zelfs na het schakelen naar de laadmodus
voor het batterijpakket (tractiebatterij)
● Als de belasting van het systeem hoog is, zoals wanneer het energieverbruik van de
airconditioning hoog is of als de temperatuur van de koelvloeistof hoog is, kan het
laden langer duren dan gebruikelijk in de laadmodus voor het batterijpakket
(tractiebatterij) of wordt het laden van het batterijpakket (tractiebatterij) mogelijk niet
uitgevoerd.
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 90 Tuesday, May 11, 2021 9:32 AM

912-1. Plug-in hybridesysteem
2
Plug-in hybridesysteem
Prius Plug-in Hybrid_OM_OM47E75E_(EE)■
Tijdens het rijden in de EV-modus
In de EV-modus is elektrisch rijden (aandrijving door alleen de
elektromotor)
* mogelijk. Afhankelijk van de situatie kan het elektrisch
rijden echter worden uitgeschakeld en wordt zowel de benzinemotor als de
elektromotor gebruikt ( Blz. 94). Ook wordt, als er nog maar weinig
elektriciteit in het batterijpakket (tractiebatterij) aanwezig is, automatisch
naar de HV-modus geschakeld. Houd u aan het volgende om lang in de
EV-modus te kunnen rijden.
● Vermijd plotseling sterk accelereren en plotseling sterk decelereren en
rijd rustig.
Als er herhaaldelijk sterk wordt geaccelereerd, raakt het batterijpakket
(tractiebatterij) sneller ontladen. Ook kan door snel accelereren of rijden
met hoge snelheid het elektrisch rijden worden uitgeschakeld.
● Beperk uw snelheid zo veel mogelijk. De afstand die gereden kan
worden in de EV-modus neemt bij hoge snelheden aanzienlijk af.
*: De actieradius voor elektrisch rijden kan worden bekeken op het multi-
informatiedisplay enz. ( Blz. 215, 231, 238, 256)
■
Tijdens het rijden in de EV City-modus
In de EV City-modus is elektrisch rijden (aandrijving door alleen de
elektromotor) mogelijk.
*1
● Het motorvermogen is op hetzelfde niveau beperkt, tenzij het gaspedaal
volledig is ingetrapt.
Als er geaccelereerd moet worden, moet het gaspedaal volledig worden
ingetrapt of moet de EV City-modus indien nodig worden uitgeschakeld.
● In de volgende situaties wordt de EV City-modus automatisch
uitgeschakeld:
*2
• Als er niet elektrisch kan worden gereden. ( Blz. 94)
• Als de Dynamic Radar Cruise Control met volledig snelheidsbereik is ingeschakeld.
• Als het gaspedaal volledig is ingetrapt.
*1: De actieradius voor elektrisch rijden kan worden bekeken op het multi- informatiedisplay enz. ( Blz. 215, 231, 238, 256)
*2: Afhankelijk van de omstandigheden kan de EV City-modus ook in andere dan
de hiervoor genoemde situaties worden uitgeschakeld.
Regeling in elke modus
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 91 Tuesday, May 11, 2021 9:32 AM

922-1. Plug-in hybridesysteem
Prius Plug-in Hybrid_OM_OM47E75E_(EE)■

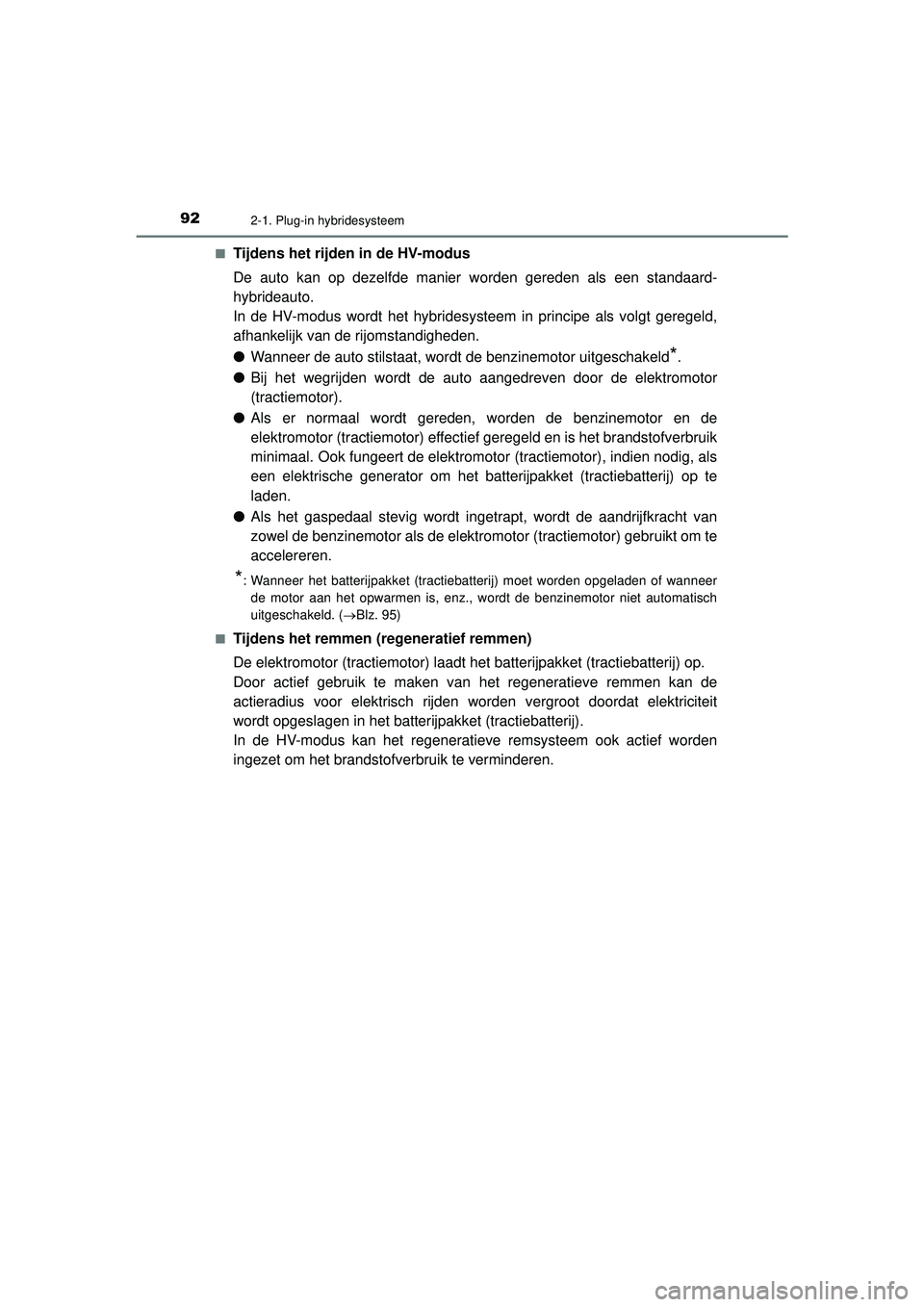

Tijdens het rijden in de HV-modus
De auto kan op dezelfde manier worden gereden als een standaard-
hybrideauto.
In de HV-modus wordt het hybridesysteem in principe als volgt geregeld,
afhankelijk van de rijomstandigheden.
●
Wanneer de auto stilstaat, wordt de benzinemotor uitgeschakeld
*.
● Bij het wegrijden wordt de auto aangedreven door de elektromotor
(tractiemotor).
● Als er normaal wordt gereden, worden de benzinemotor en de
elektromotor (tractiemotor) effectief geregeld en is het brandstofverbruik
minimaal. Ook fungeert de elektromotor (tractiemotor), indien nodig, als
een elektrische generator om het batterijpakket (tractiebatterij) op te
laden.
● Als het gaspedaal stevig wordt ingetrapt, wordt de aandrijfkracht van
zowel de benzinemotor als de elektromotor (tractiemotor) gebruikt om te
accelereren.
*: Wanneer het batterijpakket (tractiebatterij) moet worden opgeladen of wanneer
de motor aan het opwarmen is, enz., wordt de benzinemotor niet automatisch
uitgeschakeld. ( Blz. 95)
■
Tijdens het remmen (regeneratief remmen)
De elektromotor (tractiemotor) laadt het batterijpakket (tractiebatterij) op.
Door actief gebruik te maken van het regeneratieve remmen kan de
actieradius voor elektrisch rijden worden vergroot doordat elektriciteit\
wordt opgeslagen in het batterijpakket (tractiebatterij).
In de HV-modus kan het regeneratieve remsysteem ook actief worden
ingezet om het brandstofverbruik te verminderen.
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 92 Tuesday, May 11, 2021 9:32 AM

932-1. Plug-in hybridesysteem
2
Plug-in hybridesysteem
Prius Plug-in Hybrid_OM_OM47E75E_(EE)
Om in de EV-/EV City-modus te kun-
nen rijden, moet het batterijpakket
(tractiebatterij) vóór gebruik door een
externe voedingsbron worden opgela-
den.
Zelfs als het laden van het batterijpak-
ket (tractiebatterij) niet voltooid is, kan
er met de auto gereden worden. Als
het batterijpakket (tractiebatterij) niet
meer voldoende geladen is, kan er
mogelijk niet in de EV-/EV City-modus
worden gereden of wordt de actiera-
dius voor elektrisch rijden kleiner.
Als u rijdt met uitgeschakelde benzinemotor, wordt er een geluid, dat
aangepast wordt aan de rijsnelheid, afgespeeld om mensen in de buurt te
waarschuwen dat de auto nadert. Het geluid stopt als de rijsnelheid hoger
wordt dan ongeveer 25 km/h.
■Regeneratief remmen
●In de volgende situaties wordt kinetische energie omgezet in elektrische energie en
wordt er een afremmingskracht gegenereerd terwijl tegelijkertijd het batterijpakket
(tractiebatterij) wordt opgeladen.
• Het gaspedaal wordt losgelaten terwijl er wordt gereden in stand D of B.
• Het rempedaal wordt ingetrapt terwijl er wordt gereden in stand D of B.
● Als het benzineroetfiltersysteem ( Blz. 508) in werking is om het uitlaatgasfilter te
regenereren, wordt het batterijpakket (tractiebatterij) mogelijk niet opgeladen.
■ Actieradius elektrisch rijden
●De actieradius voor elektrisch rijden kan worden bekeken op het multi-informatiedis-
play enz. ( Blz. 215, 231, 238, 256)
● De actieradius voor elektrisch rijden wijzigt afhankelijk van de ladingstoestand van
het batterijpakket (tractiebatterij), de rijsnelheid, enz.
● Afhankelijk van de situatie kan het elektrisch rijden worden uitgeschakeld en wordt
zowel de benzinemotor als de elektromotor gebruikt, zelfs als het batterijpakket (trac-
tiebatterij) voldoende geladen is. ( Blz. 94)
Laden ( Blz. 111)
Waarschuwingssysteem naderende auto
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 93 Tuesday, May 11, 2021 9:32 AM

942-1. Plug-in hybridesysteem
Prius Plug-in Hybrid_OM_OM47E75E_(EE)■
Nadat van de EV-modus is overgeschakeld naar de HV-modus vanwege een te
geringe lading van het batterijpakket (tractiebatterij)
Als het batterijpakket (tractiebatterij) wordt geregenereerd wanneer de auto langdurig
een lange helling afrijdt, wordt onder andere de actieradius voor elektrisch rijden
weergegeven op het multi-informatiedisplay en wordt de EV-modus automatisch
ingeschakeld.
Als de EV-modus niet wordt ingeschakeld terwijl de actieradius voor elektrisch rijden
wel wordt weergegeven, kan de EV-modus worden ingeschakeld door de
selectieschakelaar EV-/HV-modus in te drukken.
■ Brandstof tanken
Plug-in hybrideauto's kunnen rijden op elektriciteit die geladen is via een externe
voedingsbron. Omdat de benzinemotor, afhankelijk van de situatie, ook wordt gebruikt
in de EV-modus en de benzinemotor ook dient als voedingsbron in de HV-modus,
moet er brandstof in de tank van de auto aanwezig zijn. Controleer het
brandstofniveau regelmatig en tank onmiddellijk bij als het brandstofniveau te laag
wordt. ( Blz. 351)
■ Werking van de benzinemotor in de EV-modus
Zelfs als de resterende lading in het batterijpakket (tractiebatterij) voldoende is en de
actieradius voor elektrisch rijden ( Blz. 215, 231, 238, 256) wordt weergegeven op
onder andere het multi-informatiedisplay, kan het elektrisch rijden (aandrijving door
alleen de elektromotor) worden uitgeschakeld en kan, afhankelijk van de situatie,
zowel de benzinemotor als de elektromotor worden gebruikt (er wordt weer
automatisch overgeschakeld naar elektrisch rijden als elektrisch rijden weer mogelijk
geworden is).
In de volgende situaties kan het elektrisch rijden automatisch worden uitgeschakeld:
● Als de rijsnelheid hoger is dan ongeveer 135 km/h.
● Als er tijdelijk meer vermogen nodig is, bijvoorbeeld als het gaspedaal sterk wordt
ingetrapt of er plotseling wordt geaccelereerd.
● Als de temperatuur van het hybridesysteem te hoog is.
De auto heeft lang in de zon gestaan of na het oprijden van een helling, het rijden
met hoge snelheid, enz.
● Als de temperatuur van het hybridesysteem te laag is.
● Als de verwarming wordt ingeschakeld bij een buitentemperatuur lager dan ongeveer
-10 C.
● Als de schakelaar van de voorruitontwaseming is ingedrukt. ( Blz. 527)
● Als het systeem vaststelt dat de benz inemotor gestart moet worden.
De benzinemotor treedt mogelijk ook in werking in andere dan de bovenstaande
gevallen, afhankelijk van de omstandigheden.
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 94 Tuesday, May 11, 2021 9:32 AM
