2022 TOYOTA PRIUS PLUG-IN HYBRID Instructieboekje (in Dutch)

952-1. Plug-in hybridesysteem
2
Plug-in hybridesysteem
Prius Plug-in Hybrid_OM_OM47E75E_(EE)■
Omstandigheden waarin de benzinemotor mogelijk niet wordt uitgeschakeld
De benzinemotor wordt automatisch gestart en uitgeschakeld. Hij wordt echter onder
de volgende omstandigheden mogelijk niet automatisch uitgeschakeld
*:
● Tijdens de opwarmfase van de benzinemotor
● Tijdens het opladen van het batterijpakket (tractiebatterij)
● Als de temperatuur van het batterijpakket (tractiebatterij) hoog of laag is
● Als de schakelaar van de voorruitontwaseming is ingedrukt. ( Blz. 527)
*: Afhankelijk van de omstandigheden wordt de benzinemotor mogelijk ook niet
automatisch uitgeschakeld in andere dan de hiervoor genoemde situaties.
■ Als de auto gedurende een langere tijd niet wordt gebruikt
●Kan de 12V-accu ontladen raken. Laad de 12V-accu in dat geval op. ( Blz. 594)
Om te voorkomen dat het batterijpakket (tractiebatterij) helemaal ontladen raakt,
moet het batterijpakket (tractiebatterij) worden geladen via een externe
voedingsbron of moet het hybridesysteem ten minste één keer per 2 - 3 maanden
worden gestart, en moet het contact UIT worden gezet nadat de benzinemotor
automatisch is gestopt. (Als de benzinemotor niet start binnen 10 seconden nadat
het controlelampje READY is gaan branden, kan het contact UIT worden gezet
zonder dat verdere actie ondernomen hoeft te worden.)
● Als de auto achtergelaten wordt met aangesloten laadkabel, neemt het
elektriciteitsverbruik van de 12V-accu toe omdat er controles, zoals een
systeemcontrole, worden uitgevoerd. Als de laadkabel niet meer nodig is, moet hij
direct worden losgekoppeld van de auto.
● Voor auto's met solarlaadsysteem, zie Blz. 181.
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 95 Tuesday, May 11, 2021 9:32 AM

962-1. Plug-in hybridesysteem
Prius Plug-in Hybrid_OM_OM47E75E_(EE)■
Geluiden en trillingen die kenme rkend zijn voor een hybrideauto
Mogelijk zijn er geen motorgeluiden hoorbaar of trillingen voelbaar terwijl de auto wel
kan rijden en het controlelampje READY brandt. Activeer uit veiligheidsoverwegingen
de parkeerrem en zorg dat u stand P hebt ingeschakeld wanneer u de auto parkeert.
De volgende geluiden of trillingen kunnen hoorbaar of voelbaar zijn als het
hybridesysteem in werking is en deze duiden niet op een defect:
● Er kunnen motorgeluiden hoorbaar zijn uit het motorcompartiment.
● Als het hybridesysteem wordt in- of uitges chakeld, kunnen er geluiden hoorbaar zijn
die afkomstig zijn van het batterijpakket (tractiebatterij).
● Bij het inschakelen of uitschakelen van het hybridesysteem zijn er mogelijk
werkingsgeluiden van de relais te horen, zoals een klik of een vaag gerammel, die
afkomstig zijn van het batterijpakket (tractiebatterij) achter de achterstoelen.
● Als de achterklep open is, kunnen er geluiden van het hybridesysteem hoorbaar zijn.
● Als de benzinemotor start of stopt, bij rijden met lage snelheden of als de motor met
stationair toerental draait, kunnen er geluiden hoorbaar zijn van de transmissie.
● Bij sterk accelereren kunnen er motorgeluiden hoorbaar zijn.
● Als het rempedaal wordt ingetrapt of het gaspedaal wordt losgelaten, kunnen er
geluiden hoorbaar zijn die worden veroorzaakt door het regeneratief remmen.
● Als de benzinemotor start of stopt, kunnen trillingen voelbaar zijn.
● Via de ventilatieopeningen kunnen geluiden hoorbaar zijn die afkomstig zijn van de
koelventilator. ( Blz. 99)
■ Waarschuwingssysteem naderende auto
In de volgende gevallen is het waarschuwingssysteem voor een naderende auto
mogelijk moeilijk te horen voor mensen in de buurt.
●In gebieden met harde omgevingsgeluiden
● In de wind of regen
Ook is het waarschuwingssysteem voor een naderende auto achter de auto mogelijk
moeilijker te horen dan voor de auto omdat het systeem aan de voorzijde van de auto
is geïnstalleerd.
■ Als “Proximity Notification System Malfunction Visit Your Dealer” (Storing in
waarschuwingssysteem nade rende auto. Ga naar uw dealer) op het multi-
informatiedisplay wordt weergegeven
Er is mogelijk een storing aanwezig in het waarschuwingssysteem voor een
naderende auto. Laat de auto onmiddellijk nakijken door een erkende Toyota-dealer of
hersteller/reparateur of een andere naa r behoren gekwalificeerde en uitgeruste
deskundige.
■ Onderhoud, reparatie, recycling en afvoer
Neem voor onderhoud, reparatie, recycling en afvoer contact op met een erkende
Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwalificeerde en
uitgeruste deskundige. Voer de auto niet zelf af.
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 96 Tuesday, May 11, 2021 9:32 AM

972-1. Plug-in hybridesysteem
2
Plug-in hybridesysteem
Prius Plug-in Hybrid_OM_OM47E75E_(EE)

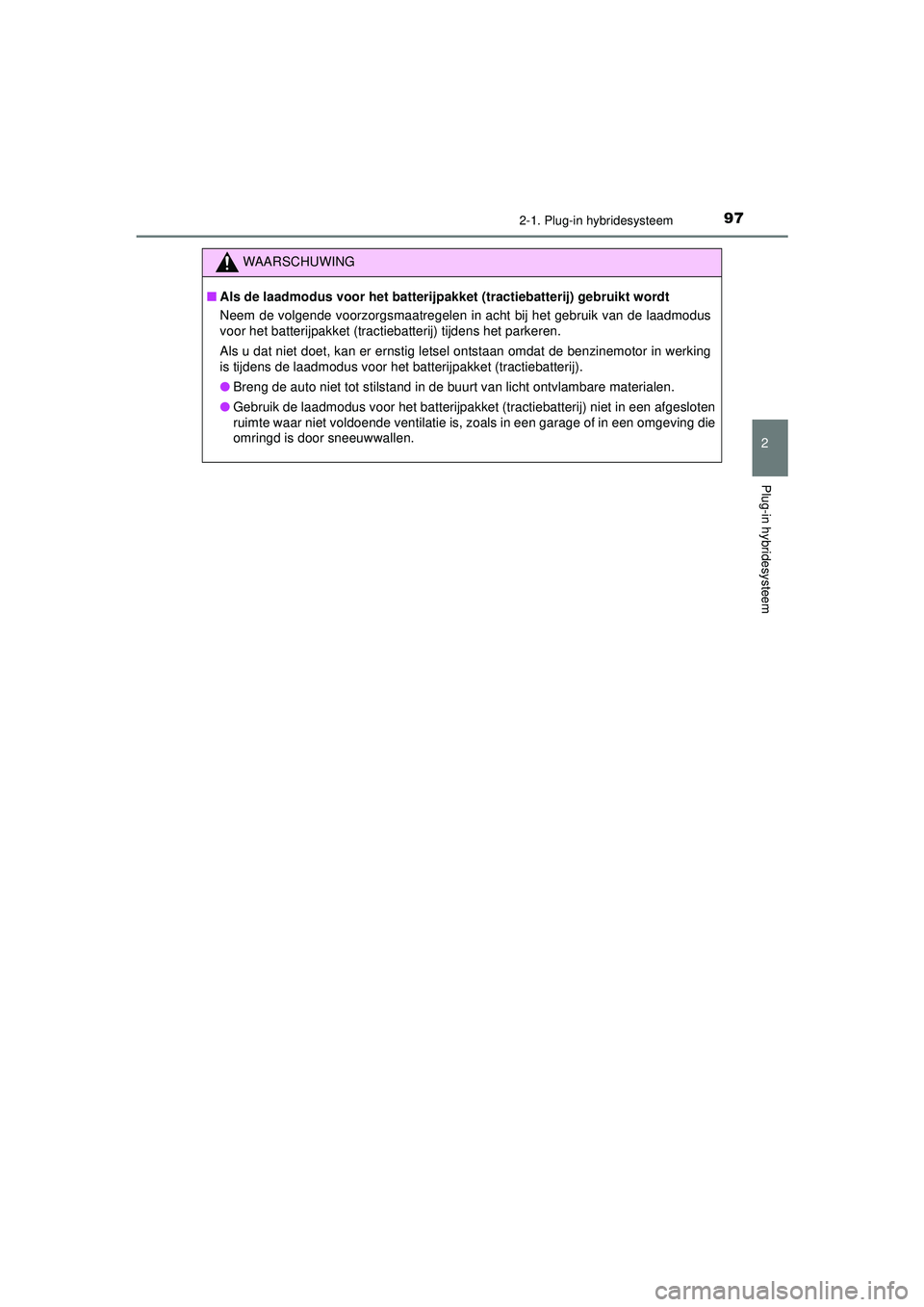

WAARSCHUWING
■Als de laadmodus voor het batterijpakk et (tractiebatterij) gebruikt wordt
Neem de volgende voorzorgsmaatregelen in acht bij het gebruik van de laadmodus
voor het batterijpakket (tractiebatterij) tijdens het parkeren.
Als u dat niet doet, kan er ernstig letsel ontstaan omdat de benzinemotor in werking
is tijdens de laadmodus voor het batterijpakket (tractiebatterij).
● Breng de auto niet tot stilstand in de buurt van licht ontvlambare materialen.
● Gebruik de laadmodus voor het batterijpakket (tractiebatterij) niet in een afgesloten
ruimte waar niet voldoende ventilatie is, zoals in een garage of in een omgeving die
omringd is door sneeuwwallen.
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 97 Tuesday, May 11, 2021 9:32 AM

982-1. Plug-in hybridesysteem
Prius Plug-in Hybrid_OM_OM47E75E_(EE)

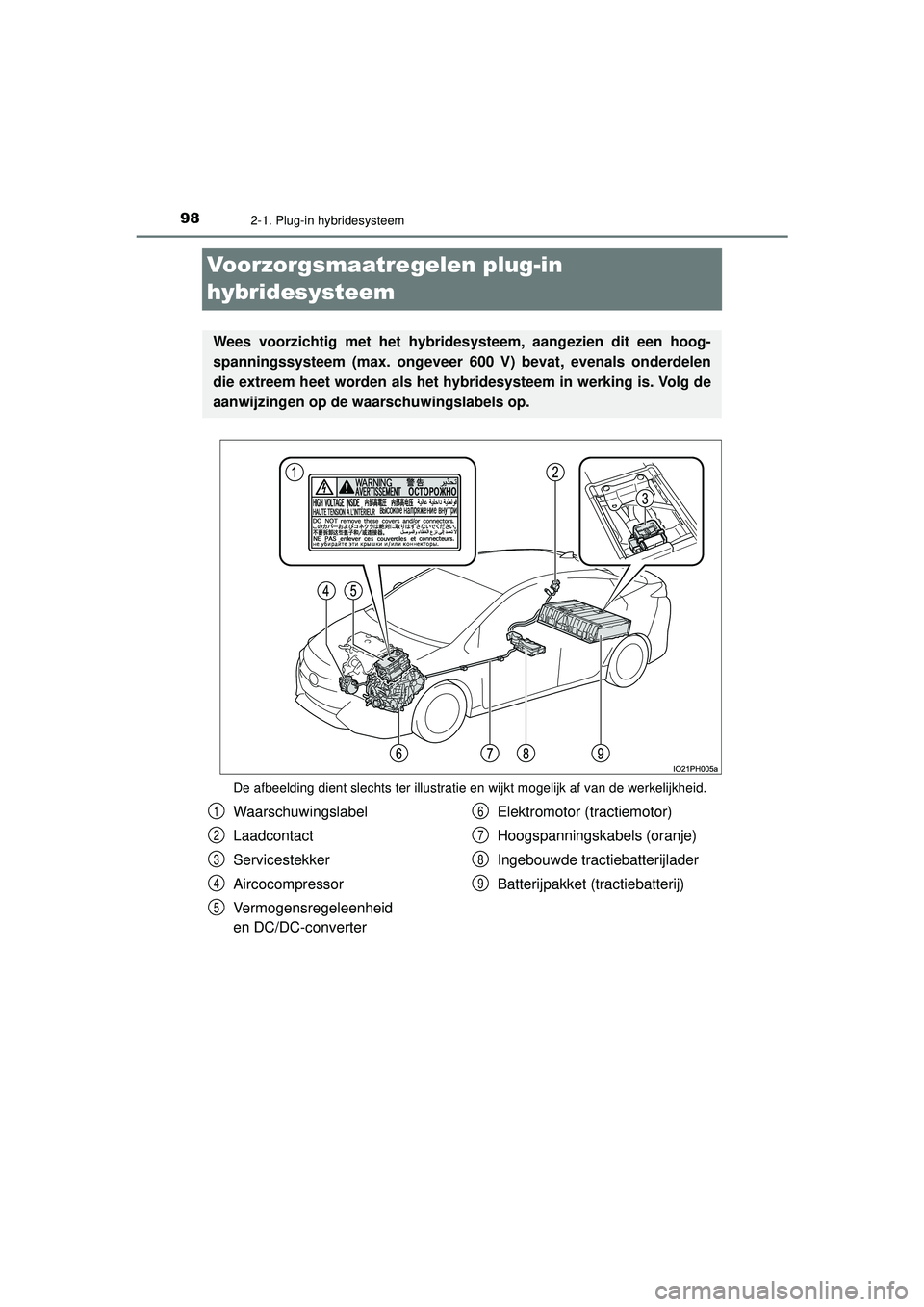

Voorzorgsmaatregelen plug-in
hybridesysteem
De afbeelding dient slechts ter illustratie en wijkt mogelijk af van de werkelijkheid.
Wees voorzichtig met het hybridesysteem, aangezien dit een hoog-
spanningssysteem (max. ongeveer 600 V) bevat, evenals onderdelen
die extreem heet worden als het hybridesysteem in werking is. Volg de
aanwijzingen op de waarschuwingslabels op.
Waarschuwingslabel
Laadcontact
Servicestekker
Aircocompressor
Vermogensregeleenheid
en DC/DC-converter Elektromotor (tractiemotor)
Hoogspanningskabels (oranje)
Ingebouwde tractiebatterijlader
Batterijpakket (tractiebatterij)1
2
3
4
5
6
7
8
9
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book
Page 98 Tuesday, May 11, 2021 9:32 AM

992-1. Plug-in hybridesysteem
2
Plug-in hybridesysteem
Prius Plug-in Hybrid_OM_OM47E75E_(EE)

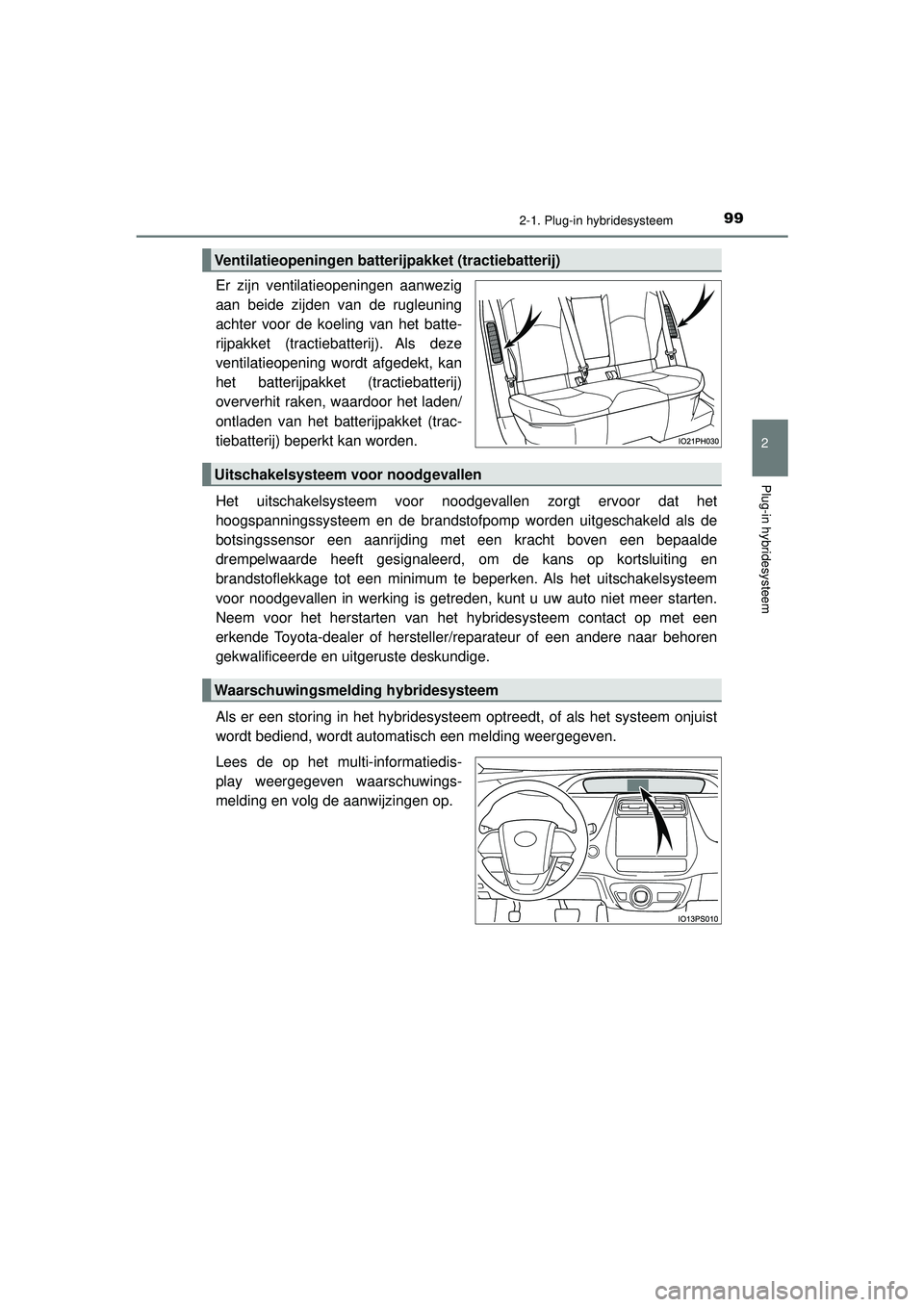

Er zijn ventilatieopeningen aanwezig
aan beide zijden van de rugleuning
achter voor de koeling van het batte-
rijpakket (tractiebatterij). Als deze
ventilatieopening wordt afgedekt, kan
het batterijpakket (tractiebatterij)
oververhit raken, waardoor het laden/
ontladen van het batterijpakket (trac-
tiebatterij) beperkt kan worden.
Het uitschakelsysteem voor noodgevallen zorgt ervoor dat het
hoogspanningssysteem en de brandstofpomp worden uitgeschakeld als de
botsingssensor een aanrijding met een kracht boven een bepaalde
drempelwaarde heeft gesignaleerd, om de kans op kortsluiting en
brandstoflekkage tot een minimum te beperken. Als het uitschakelsysteem
voor noodgevallen in werking is getreden, kunt u uw auto niet meer starten.
Neem voor het herstarten van het hybridesysteem contact op met een
erkende Toyota-dealer of hersteller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
Als er een storing in het hybridesysteem optreedt, of als het systeem onjuist
wordt bediend, wordt automatisch een melding weergegeven.
Lees de op het multi-informatiedis-
play weergegeven waarschuwings-
melding en volg de aanwijzingen op.
Ventilatieopeningen batterijpakket (tractiebatterij)
Uitschakelsysteem voor noodgevallen
Waarschuwingsmelding hybridesysteem
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 99 Tuesday, May 11, 2021 9:32 AM

1002-1. Plug-in hybridesysteem
Prius Plug-in Hybrid_OM_OM47E75E_(EE)

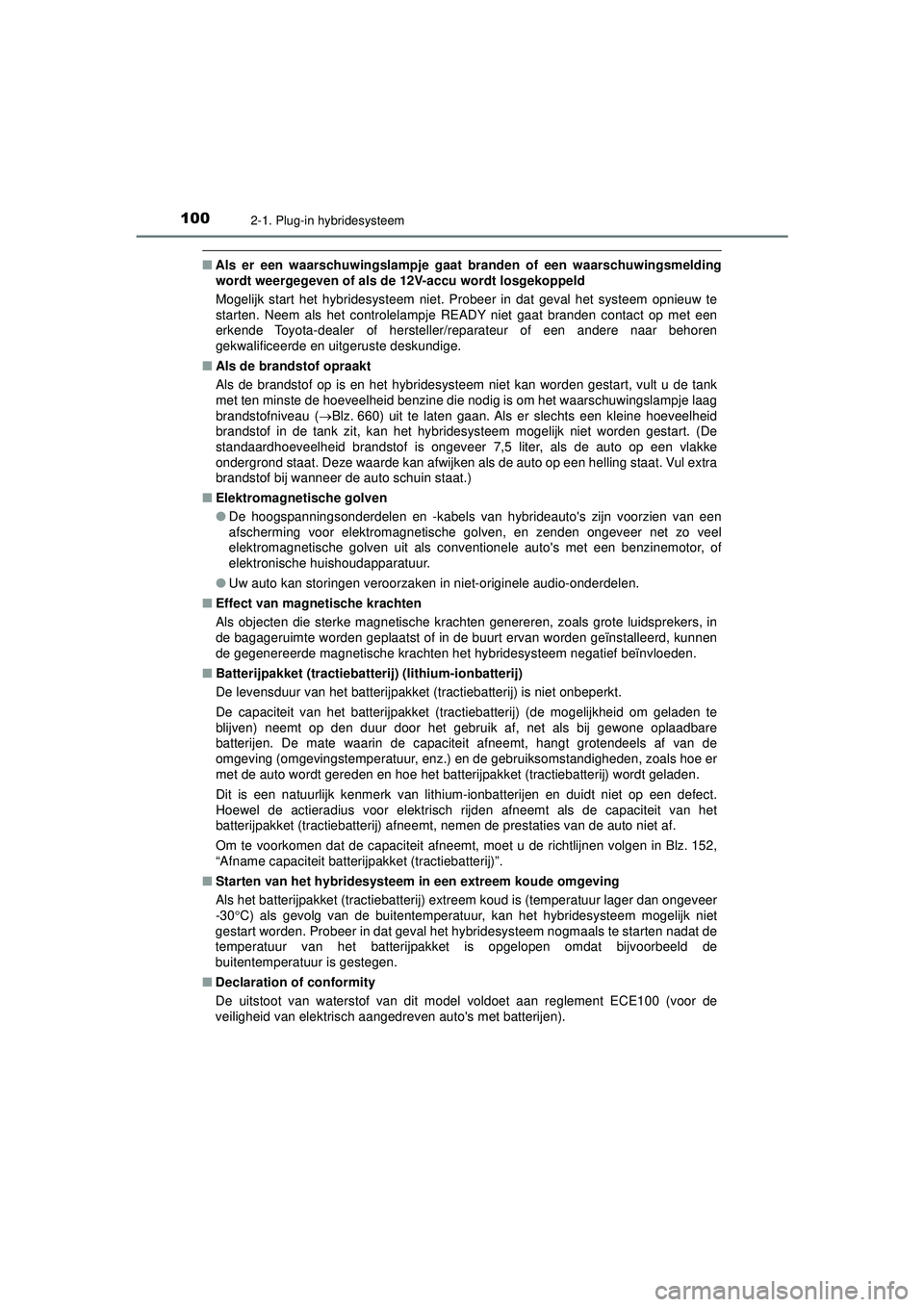

■Als er een waarschuwingsl ampje gaat branden of een waarschuwingsmelding
wordt weergegeven of als de 12V-accu wordt losgekoppeld
Mogelijk start het hybridesysteem niet. Pr obeer in dat geval het systeem opnieuw te
starten. Neem als het controlelampje READY niet gaat branden contact op met een
erkende Toyota-dealer of hersteller/ reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
■ Als de brandstof opraakt
Als de brandstof op is en het hybridesysteem niet kan worden gestart, vult u de tank
met ten minste de hoeveelheid benzine die nodig is om het waarschuwingslampje laag
brandstofniveau ( Blz. 660) uit te laten gaan. Als er slechts een kleine hoeveelheid
brandstof in de tank zit, kan het hybridesysteem mogelijk niet worden gestart. (De
standaardhoeveelheid brandstof is ongeveer 7,5 liter, als de auto op een vlakke
ondergrond staat. Deze waarde kan afwijken als de auto op een helling staat. Vul extra
brandstof bij wanneer de auto schuin staat.)
■ Elektromagnetische golven
●De hoogspanningsonderdelen en -kabels van hybrideauto's zijn voorzien van een
afscherming voor elektromagnetische golven, en zenden ongeveer net zo veel
elektromagnetische golven uit als conventionele auto's met een benzinemotor, of
elektronische huishoudapparatuur.
● Uw auto kan storingen veroorzaken in niet-originele audio-onderdelen.
■ Effect van magn etische krachten
Als objecten die sterke magnetische krachten genereren, zoals grote luidsprekers, in
de bagageruimte worden geplaatst of in de buurt ervan worden geïnstalleerd, kunnen
de gegenereerde magnetische krachten he t hybridesysteem negatief beïnvloeden.
■ Batterijpakket (tractiebatte rij) (lithium-ionbatterij)
De levensduur van het batterijpakket (tractiebatterij) is niet onbeperkt.
De capaciteit van het batterijpakket (tractiebatterij) (de mogelijkheid om geladen te
blijven) neemt op den duur door het gebruik af, net als bij gewone oplaadbare
batterijen. De mate waarin de capaciteit afneemt, hangt grotendeels af van de
omgeving (omgevingstemperatuur, enz.) en de gebruiksomstandigheden, zoals hoe er
met de auto wordt gereden en hoe het batterijpakket (tractiebatterij) wordt geladen.
Dit is een natuurlijk kenmerk van lithium-ionbatterijen en duidt niet op een defect.
Hoewel de actieradius voor elektrisch rijden afneemt als de capaciteit van het
batterijpakket (tractiebatterij) afneemt, nemen de prestaties van de auto niet af.
Om te voorkomen dat de capaciteit afneemt, moet u de richtlijnen volgen in Blz. 152,
“Afname capaciteit batterijpakket (tractiebatterij)”.
■ Starten van het hybridesysteem in een extreem koude omgeving
Als het batterijpakket (tractiebatterij) extreem koud is (temperatuur lager dan ongeveer
-30 C) als gevolg van de buitentemperatuur , kan het hybridesysteem mogelijk niet
gestart worden. Probeer in dat geval het hybridesysteem nogmaals te starten nadat de
temperatuur van het batterijpakket is opgelopen omdat bijvoorbeeld de
buitentemperatuur is gestegen.
■ Declaration of conformity
De uitstoot van waterstof van dit model voldoet aan reglement ECE100 (voor de
veiligheid van elektrisch aangedreven auto's met batterijen).
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 100 Tuesday, May 11, 2021 9:32 AM

1012-1. Plug-in hybridesysteem
2
Plug-in hybridesysteem
Prius Plug-in Hybrid_OM_OM47E75E_(EE)

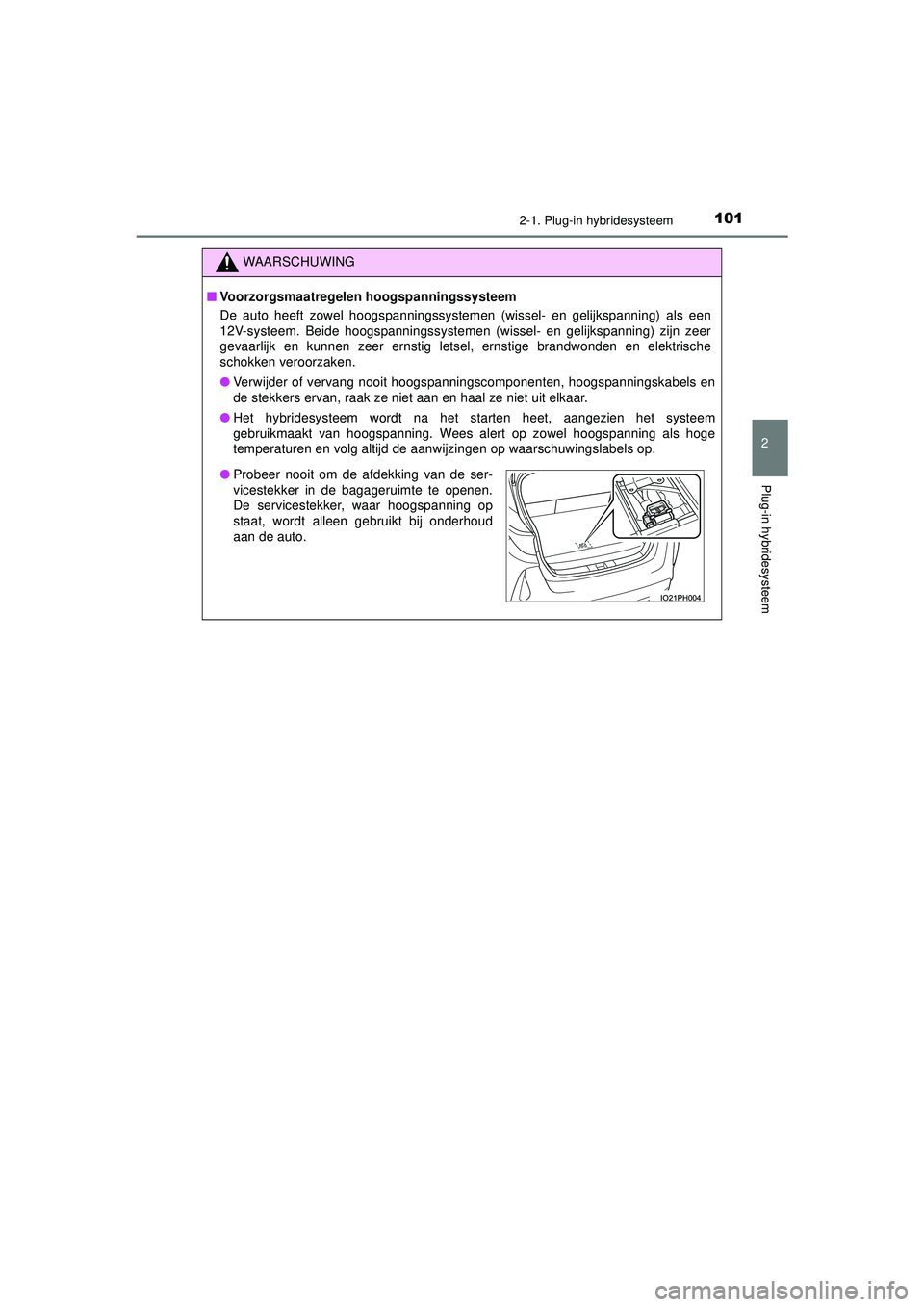

WAARSCHUWING
■Voorzorgsmaatregelen hoogspanningssysteem
De auto heeft zowel hoogspanningssystemen (wissel- en gelijkspanning) als een
12V-systeem. Beide hoogspanningssystemen (wissel- en gelijkspanning) zijn zeer
gevaarlijk en kunnen zeer ernstig lets el, ernstige brandwonden en elektrische
schokken veroorzaken.
● Verwijder of vervang nooit hoogspanningscomponenten, hoogspanningskabels en
de stekkers ervan, raak ze niet aan en haal ze niet uit elkaar.
● Het hybridesysteem wordt na het starten heet, aangezien het systeem
gebruikmaakt van hoogspanning. Wees alert op zowel hoogspanning als hoge
temperaturen en volg altijd de aanwijzingen op waarschuwingslabels op.
● Probeer nooit om de afdekking van de ser-
vicestekker in de bagageruimte te openen.
De servicestekker, waar hoogspanning op
staat, wordt alleen gebruikt bij onderhoud
aan de auto.
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 101 Tuesday, May 11, 2021 9:32 AM

1022-1. Plug-in hybridesysteem
Prius Plug-in Hybrid_OM_OM47E75E_(EE)

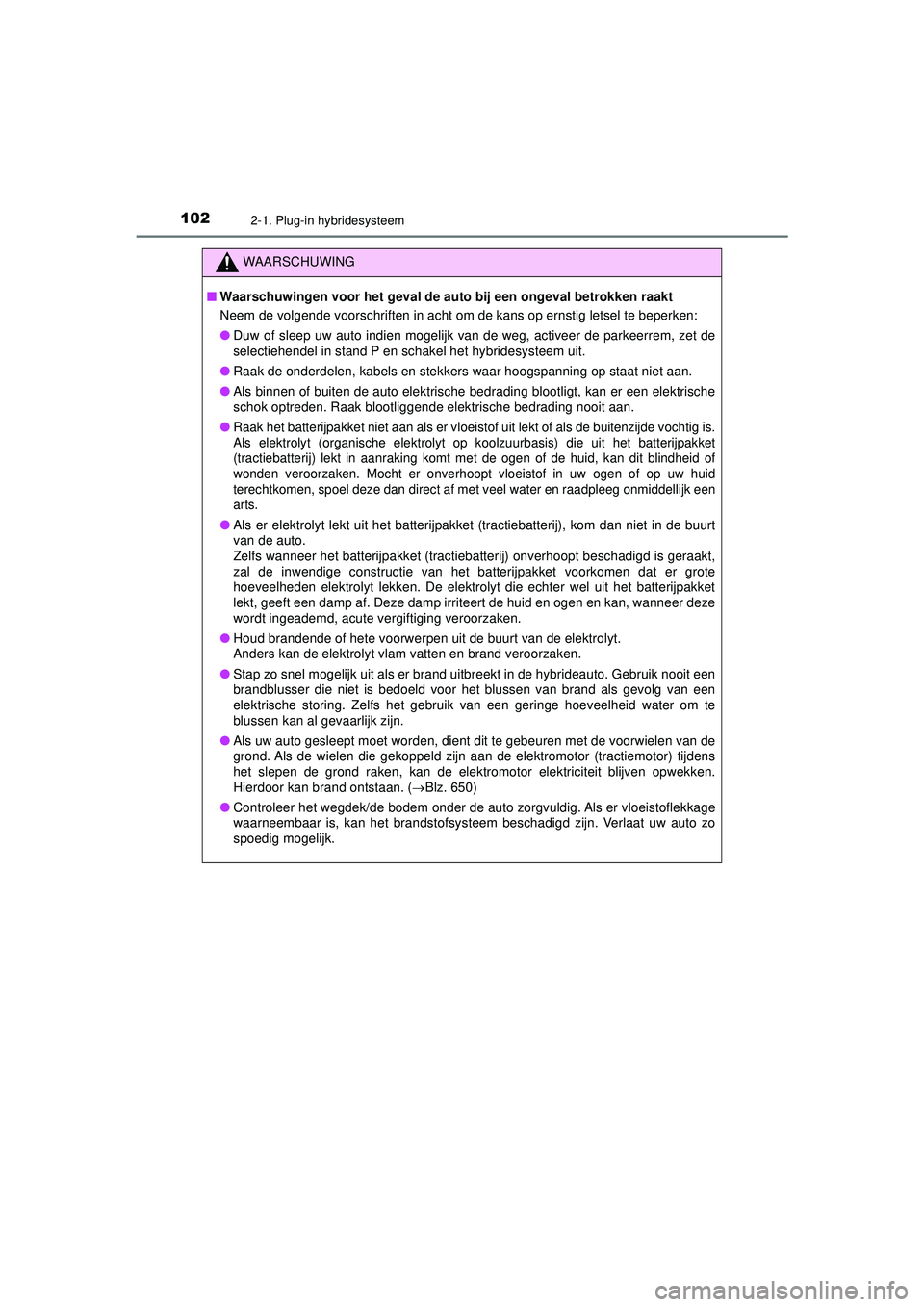

WAARSCHUWING
■Waarschuwingen voor het geval de au to bij een ongeval betrokken raakt
Neem de volgende voorschriften in acht om de kans op ernstig letsel te beperken:
● Duw of sleep uw auto indien mogelijk van de weg, activeer de parkeerrem, zet de
selectiehendel in stand P en schakel het hybridesysteem uit.
● Raak de onderdelen, kabels en stekkers waar hoogspanning op staat niet aan.
● Als binnen of buiten de auto elektrische bedrading blootligt, kan er een elektrische
schok optreden. Raak blootliggende elektrische bedrading nooit aan.
●
Raak het batterijpakket niet aan als er vloeistof uit lekt of als de buitenzijde vochtig is.
Als elektrolyt (organische elektrolyt op koolzuurbasis) die uit het batterijpakket
(tractiebatterij) lekt in aanraking komt met de ogen of de huid, kan dit blindheid of
wonden veroorzaken. Mocht er onverhoopt vloeistof in uw ogen of op uw huid
terechtkomen, spoel deze dan direct af me t veel water en raadpleeg onmiddellijk een
arts.
● Als er elektrolyt lekt uit het batterijpakket (tractiebatterij), kom dan niet in de buurt
van de auto.
Zelfs wanneer het batterijpakket (tractiebatterij) onverhoopt beschadigd is geraakt,
zal de inwendige constructie van het batterijpakket voorkomen dat er grote
hoeveelheden elektrolyt lekken. De elektrolyt die echter wel uit het batterijpakket
lekt, geeft een damp af. Deze damp irriteert de huid en ogen en kan, wanneer deze
wordt ingeademd, acute vergiftiging veroorzaken.
● Houd brandende of hete voorwerpen uit de buurt van de elektrolyt.
Anders kan de elektrolyt vlam vatten en brand veroorzaken.
● Stap zo snel mogelijk uit als er brand uitbreekt in de hybrideauto. Gebruik nooit een
brandblusser die niet is bedoeld voor het blussen van brand als gevolg van een
elektrische storing. Zelfs het gebruik van een geringe hoeveelheid water om te
blussen kan al gevaarlijk zijn.
● Als uw auto gesleept moet worden, dient dit te gebeuren met de voorwielen van de
grond. Als de wielen die gekoppeld zijn aan de elektromotor (tractiemotor) tijdens
het slepen de grond raken, kan de elektromotor elektriciteit blijven opwekken.
Hierdoor kan brand ontstaan. ( Blz. 650)
● Controleer het wegdek/de bodem onder de auto zorgvuldig. Als er vloeistoflekkage
waarneembaar is, kan het brandstofsysteem beschadigd zijn. Verlaat uw auto zo
spoedig mogelijk.
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 102 Tuesday, May 11, 2021 9:32 AM
