2022 TOYOTA PRIUS PLUG-IN HYBRID Instructieboekje (in Dutch)

1512-2. Laden
2
Plug-in hybridesysteem
Prius Plug-in Hybrid_OM_OM47E75E_(EE)
Controleer voor het laden altijd het volgende.
●De parkeerrem is geactiveerd. ( Blz. 336)
● De koplampen zijn uitgeschakeld of staan in de stand AUTO, en verlichting
zoals de alarmknipperlichten, de interi eurverlichting enz. is uitgeschakeld.
Als verlichting is ingeschakeld, is daarvoor elektriciteit nodig waardoor de laadtijd
toeneemt.
●Het contact staat UIT. (Blz. 323)
Controleer voor het laden of alle onderdelen van de laadkabel in goede staat
verkeren. ( Blz. 126)
■Veiligheidsfuncties
●Het hybridesysteem start niet als de laadkabel is aangesloten op de auto, zelfs niet
wanneer de startknop wordt bediend.
● Als de laadkabel wordt aangesloten terwijl het controlelampje READY brandt, stopt
het hybridesysteem automatisch en kan er niet worden gereden.
● Als de laadkabel is aangesloten op de auto, kan de selectiehendel niet vanuit P in
een andere stand worden gezet.
■ Tijdens het laden
Onderstaande kan zich voordoen, maar duidt niet op een storing.
●Het starttijdstip voor het laden kan afwijken, afhankelijk van de status van de auto.
●
Tijdens het laden kunnen via de ventilatieopeningen van de ingebouwde tractiebatterij-
lader geluiden hoorbaar zijn die afkomstig zijn van de koelventilator. (Blz. 154)
●Tijdens en na het laden kunnen de achterstoel en de omgeving waar de tractiebatterij-
lader gemonteerd is, warm zijn.
Controleer voorafgaand aan het laden het volgende
Controleer de laadkabel
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 151 Tuesday, May 11, 2021 9:32 AM

1522-2. Laden
Prius Plug-in Hybrid_OM_OM47E75E_(EE)■
Afname capaciteit van het batterijpakket (tractiebatterij)
De capaciteit van het batterijpakket (tractiebatterij) neemt tijdens het gebruik van het
batterijpakket (tractiebatterij) geleidelijk af. De mate waarin hij afneemt, is afhankelijk
van de omstandigheden en de manier waarop er met de auto wordt gereden. Door de
volgende adviezen in acht te nemen, kan de afname van de capaciteit van het
batterijpakket vertraagd worden.
●Parkeer de auto niet op een warme plaats en in de volle zon wanneer het
batterijpakket (tractiebatterij) volledig is geladen.
● Voorkom frequent en plotseling accelereren en decelereren tijdens het elektrisch
rijden.
● Rijd niet regelmatig op of in de buurt van de maximale snelheid voor elektrisch rijden.
( Blz. 94)
● Zorg dat er nog wat lading in het batterijpakket (tractiebatterij) zit wanneer u
gedurende langere tijd niet met de auto rijdt.
Controleer of er van de EV-modus is overgeschakeld op de HV-modus voordat u het
contact UIT zet.
● Gebruik de laadschemafunctie zo veel mogelijk om ervoor te zorgen dat het
batterijpakket (tractiebatterij) volledig geladen is vlak voordat u wegrijdt. ( Blz. 166)
Verder zal, als de capaciteit van het batterijpakket (tractiebatterij) afneemt, de afstand
afnemen die in de EV-modus gereden kan worden. De prestaties van de auto nemen
echter niet merkbaar af.
■ Als de resterende hoeveelheid lading in het batterijpakket (tractiebatterij) laag is
na het laden
In de volgende situaties kan de resterende lading in het batterijpakket (tractiebatterij)
lager zijn dan normaal nadat het laden is voltooid om het systeem te beschermen (de
actieradius voor elektrisch rijden nadat het batterijpakket volledig geladen is, kan
korter zijn).
*
● Het laden vindt plaats als de buitentemperatuur laag of hoog is
● Het laden vindt plaats direct na het rijden met zware belasting of in extreme hitte
Als geen van bovenstaande situaties van toepassing is en er een aanzienlijke daling
van de resterende lading van het batterijpakket (tractiebatterij) is na het laden, laat dan
de auto nakijken door een erkende Toyota -dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uitgeruste deskundige.
*: Als dit gebeurt, zal de resterende lading sneller afnemen dan normaal, zelfs als het
display met de resterende lading van het batterijpakket (tractiebatterij) aangeeft dat
het batterijpakket (tractiebatterij) volledig geladen is.
■ Wanneer de hoeveelheid lading die naar het batterijpakket (tractiebatterij) wordt
gestuurd, afneemt.
Wanneer de lader een laag vermogen heeft of bediening van de “Traction Battery
Heater” (verwarming tractiebatterij), enz. ervoor zorgt dat er minder laadvermogen
naar het batterijpakket (tractiebatterij) wordt gestuurd, neemt de hoeveelheid lading
die naar het batterijpakket (tractiebatterij) wordt gestuurd mogelijk af.
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 152 Tuesday, May 11, 2021 9:32 AM

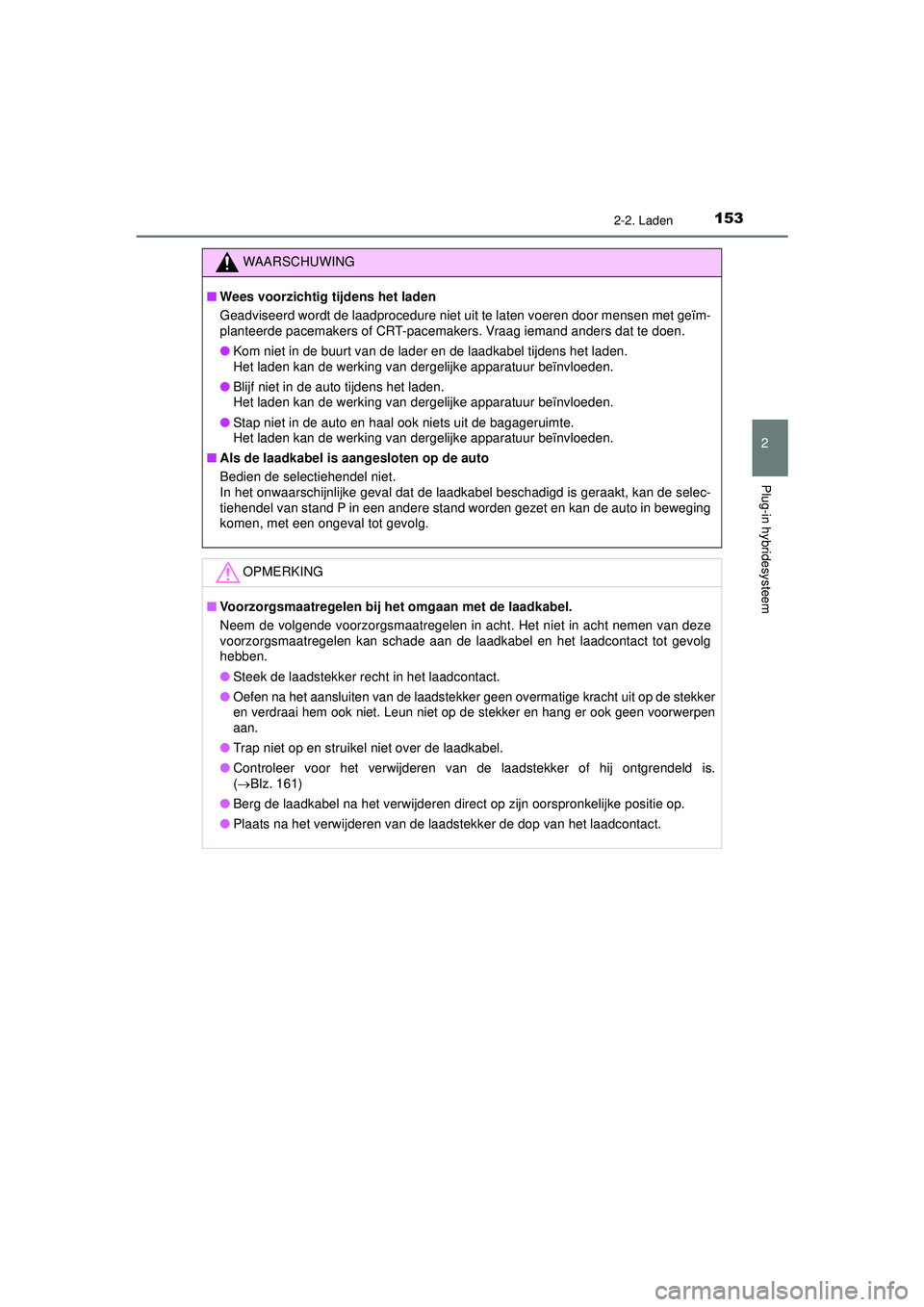

1532-2. Laden
2
Plug-in hybridesysteem
Prius Plug-in Hybrid_OM_OM47E75E_(EE)
WAARSCHUWING
■Wees voorzichtig tijdens het laden
Geadviseerd wordt de laadprocedure niet uit te laten voeren door mensen met geïm-
planteerde pacemakers of CRT-pacemakers. Vraag iemand anders dat te doen.
● Kom niet in de buurt van de lader en de laadkabel tijdens het laden.
Het laden kan de werking van dergelijke apparatuur beïnvloeden.
● Blijf niet in de auto tijdens het laden.
Het laden kan de werking van dergelijke apparatuur beïnvloeden.
● Stap niet in de auto en haal ook niets uit de bagageruimte.
Het laden kan de werking van dergelijke apparatuur beïnvloeden.
■ Als de laadkabel is aangesloten op de auto
Bedien de selectiehendel niet.
In het onwaarschijnlijke geval dat de laadkabel beschadigd is geraakt, kan de selec-
tiehendel van stand P in een andere stand worden gezet en kan de auto in beweging
komen, met een ongeval tot gevolg.
OPMERKING
■ Voorzorgsmaatregelen bij het omgaan met de laadkabel.
Neem de volgende voorzorgsmaatregelen in acht. Het niet in acht nemen van deze
voorzorgsmaatregelen kan schade aan de laadkabel en het laadcontact tot gevolg
hebben.
● Steek de laadstekker recht in het laadcontact.
●
Oefen na het aansluiten van de laadstekker geen overmatige kracht uit op de stekker
en verdraai hem ook niet. Leun niet op de stekker en hang er ook geen voorwerpen
aan.
● Trap niet op en struikel niet over de laadkabel.
● Controleer voor het verwijderen van de laadstekker of hij ontgrendeld is.
( Blz. 161)
● Berg de laadkabel na het verwijderen direct op zijn oorspronkelijke positie op.
● Plaats na het verwijderen van de laadstekker de dop van het laadcontact.
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 153 Tuesday, May 11, 2021 9:32 AM

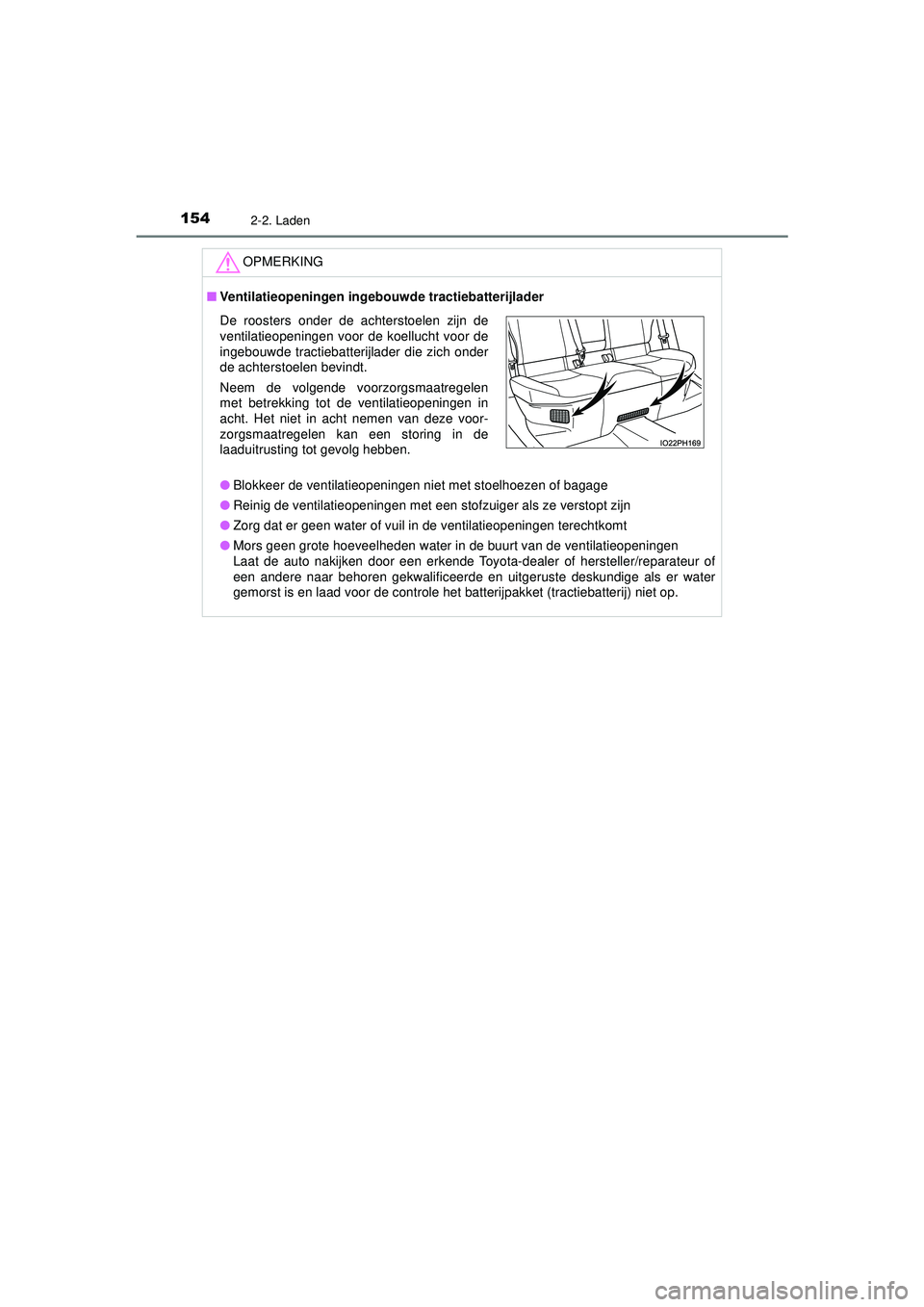

1542-2. Laden
Prius Plug-in Hybrid_OM_OM47E75E_(EE)
OPMERKING
■Ventilatieopeningen ingebouwde tractiebatterijlader
● Blokkeer de ventilatieopeningen niet met stoelhoezen of bagage
● Reinig de ventilatieopeningen met een stofzuiger als ze verstopt zijn
● Zorg dat er geen water of vuil in de ventilatieopeningen terechtkomt
● Mors geen grote hoeveelheden water in de buurt van de ventilatieopeningen
Laat de auto nakijken door een erkende Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde en uitgeruste deskundige als er water
gemorst is en laad voor de controle het batterijpakket (tractiebatterij) niet op.
De roosters onder de achterstoelen zijn de
ventilatieopeningen voor de koellucht voor de
ingebouwde tractiebatterijlader die zich onder
de achterstoelen bevindt.
Neem de volgende voorzorgsmaatregelen
met betrekking tot de ventilatieopeningen in
acht. Het niet in acht nemen van deze voor-
zorgsmaatregelen kan een storing in de
laaduitrusting tot gevolg hebben.
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 154 Tuesday, May 11, 2021 9:32 AM

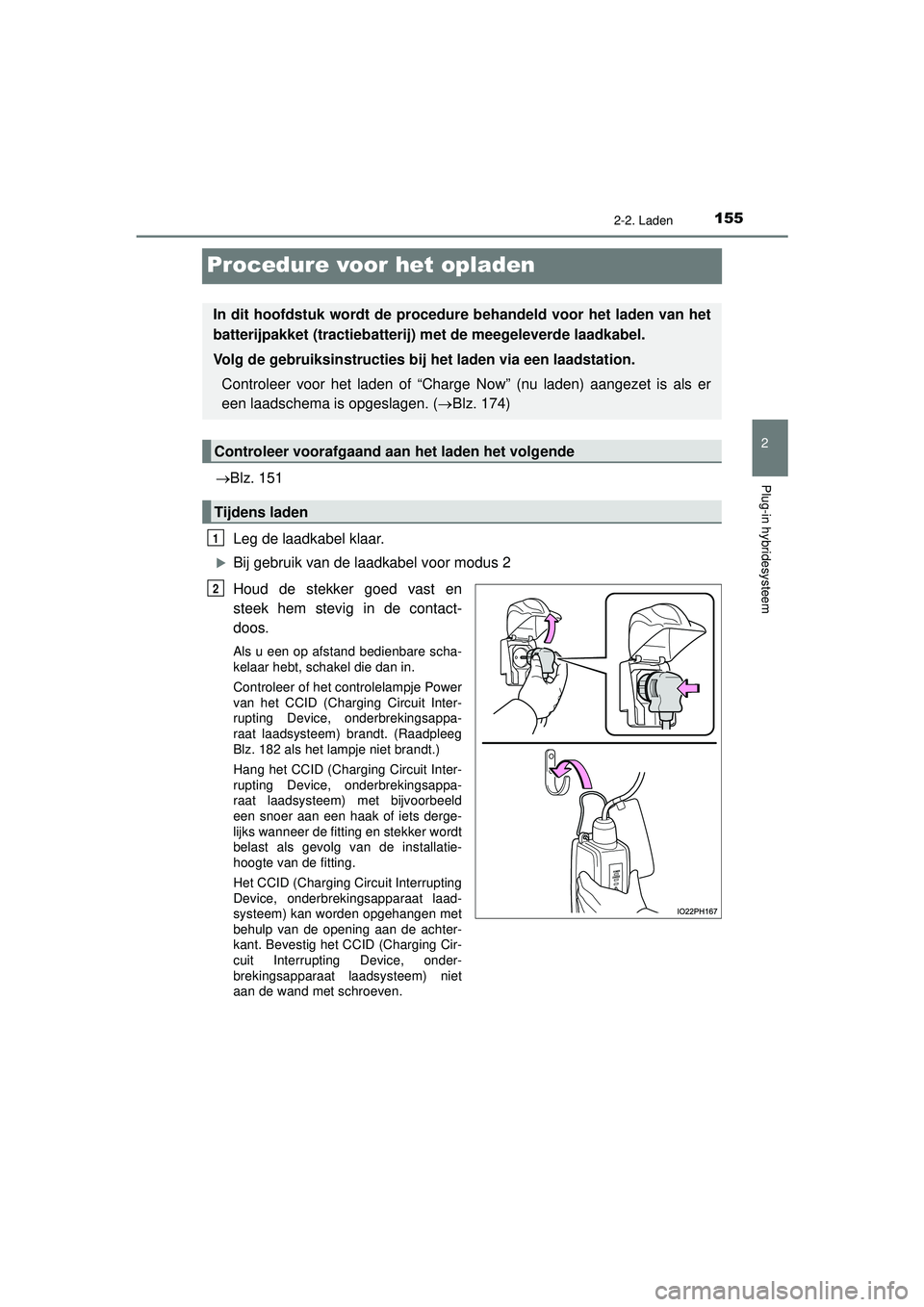

155
2
2-2. Laden
Plug-in hybridesysteem
Prius Plug-in Hybrid_OM_OM47E75E_(EE)
Procedure voor het opladen
Blz. 151Leg de laadkabel klaar.
Bij gebruik van de laadkabel voor modus 2
Houd de stekker goed vast en
steek hem stevig in de contact-
doos.
Als u een op afstand bedienbare scha-
kelaar hebt, schakel die dan in.
Controleer of het controlelampje Power
van het CCID (Charging Circuit Inter-
rupting Device, onderbrekingsappa-
raat laadsysteem) brandt. (Raadpleeg
Blz. 182 als het lampje niet brandt.)
Hang het CCID (Charging Circuit Inter-
rupting Device, onderbrekingsappa-
raat laadsysteem) met bijvoorbeeld
een snoer aan een haak of iets derge-
lijks wanneer de fitting en stekker wordt
belast als gevolg van de installatie-
hoogte van de fitting.
Het CCID (Charging Circuit Interrupting
Device, onderbrekingsapparaat laad-
systeem) kan worden opgehangen met
behulp van de opening aan de achter-
kant. Bevestig het CCID (Charging Cir-
cuit Interrupting Device, onder-
brekingsapparaat laadsysteem) niet
aan de wand met schroeven.
In dit hoofdstuk wordt de procedure behandeld voor het laden van het
batterijpakket (tractiebatterij) met de meegeleverde laadkabel.
Volg de gebruiksinstructies bij het laden via een laadstation.Controleer voor het laden of “Charge Now” (nu laden) aangezet is als er
een laadschema is opgeslagen. ( Blz. 174)
Controleer voorafgaand aan het laden het volgende
Tijdens laden
1
2
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 155 Tuesday, May 11, 2021 9:32 AM

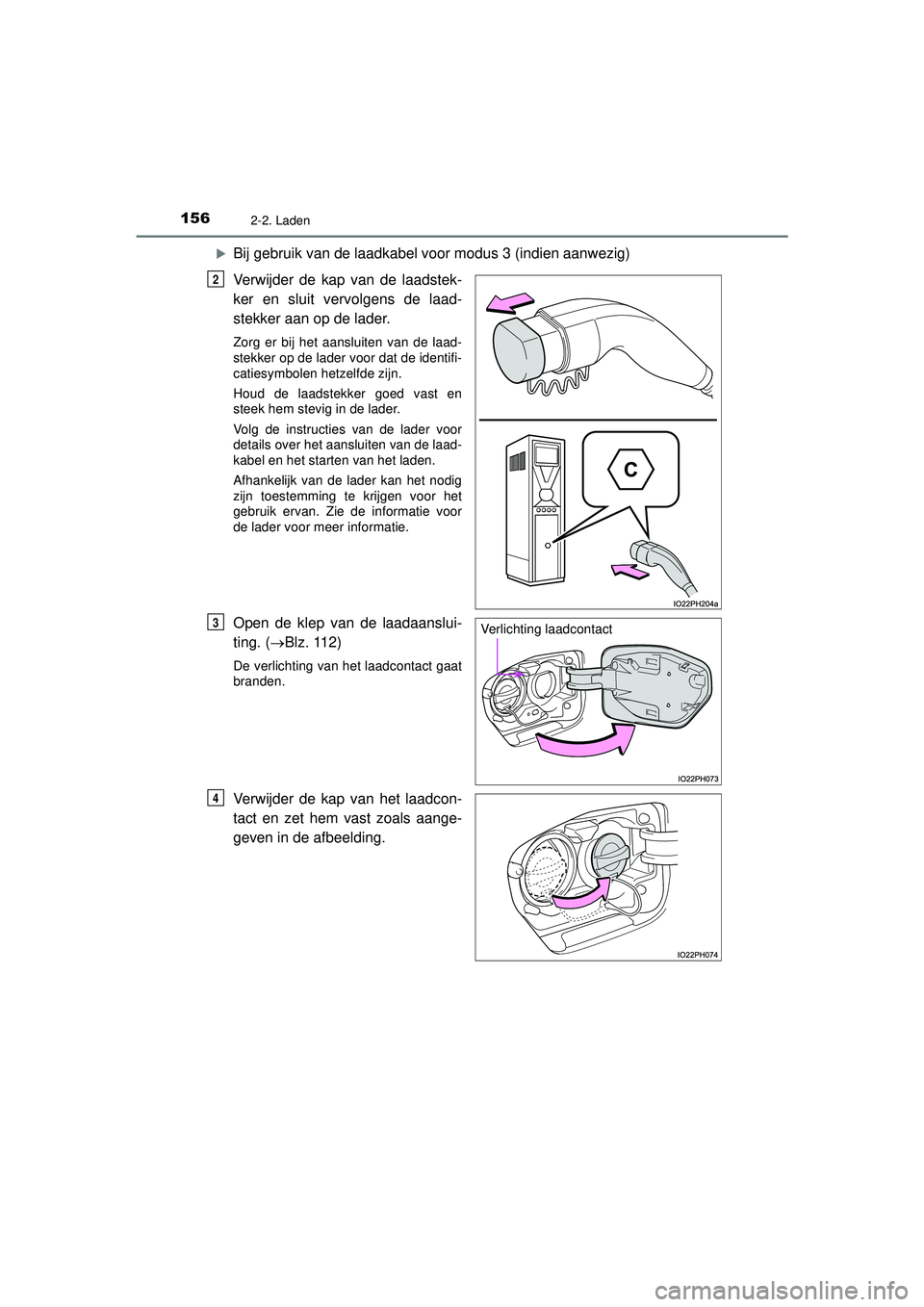

1562-2. Laden
Prius Plug-in Hybrid_OM_OM47E75E_(EE)
Bij gebruik van de laadkabel voor modus 3 (indien aanwezig)
Verwijder de kap van de laadstek-
ker en sluit vervolgens de laad-
stekker aan op de lader.
Zorg er bij het aansluiten van de laad-
stekker op de lader voor dat de identifi-
catiesymbolen hetzelfde zijn.
Houd de laadstekker goed vast en
steek hem stevig in de lader.
Volg de instructies van de lader voor
details over het aansluiten van de laad-
kabel en het starten van het laden.
Afhankelijk van de lader kan het nodig
zijn toestemming te krijgen voor het
gebruik ervan. Zie de informatie voor
de lader voor meer informatie.
Open de klep van de laadaanslui-
ting. (Blz. 112)
De verlichting van het laadcontact gaat
branden.
Verwijder de kap van het laadcon-
tact en zet hem vast zoals aange-
geven in de afbeelding.
2
Verlichting laadcontact3
4
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 156 Tuesday, May 11, 2021 9:32 AM

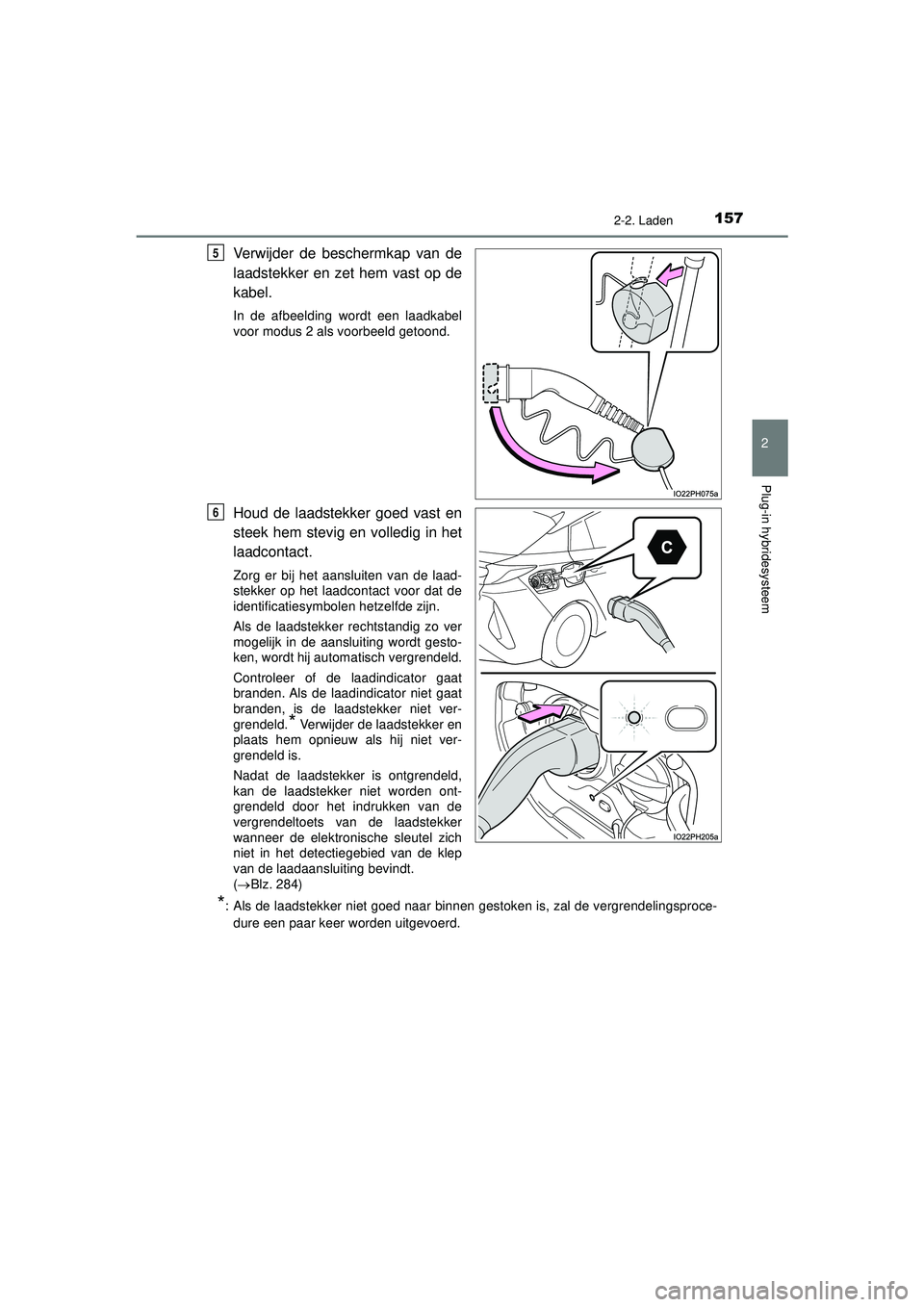

1572-2. Laden
2
Plug-in hybridesysteem
Prius Plug-in Hybrid_OM_OM47E75E_(EE)
Verwijder de beschermkap van de
laadstekker en zet hem vast op de
kabel.
In de afbeelding wordt een laadkabel
voor modus 2 als voorbeeld getoond.
Houd de laadstekker goed vast en
steek hem stevig en volledig in het
laadcontact.
Zorg er bij het aansluiten van de laad-
stekker op het laadcontact voor dat de
identificatiesymbolen hetzelfde zijn.
Als de laadstekker rechtstandig zo ver
mogelijk in de aansluiting wordt gesto-
ken, wordt hij automatisch vergrendeld.
Controleer of de laadindicator gaat
branden. Als de laadindicator niet gaat
branden, is de laadstekker niet ver-
grendeld.
* Verwijder de laadstekker en
plaats hem opnieuw als hij niet ver-
grendeld is.
Nadat de laadstekker is ontgrendeld,
kan de laadstekker niet worden ont-
grendeld door het indrukken van de
vergrendeltoets van de laadstekker
wanneer de elektronische sleutel zich
niet in het detectiegebied van de klep
van de laadaansluiting bevindt.
( Blz. 284)
*: Als de laadstekker niet goed naar binnen gestoken is, zal de vergrendelingsproce-
dure een paar keer worden uitgevoerd.
5
6
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 157 Tuesday, May 11, 2021 9:32 AM

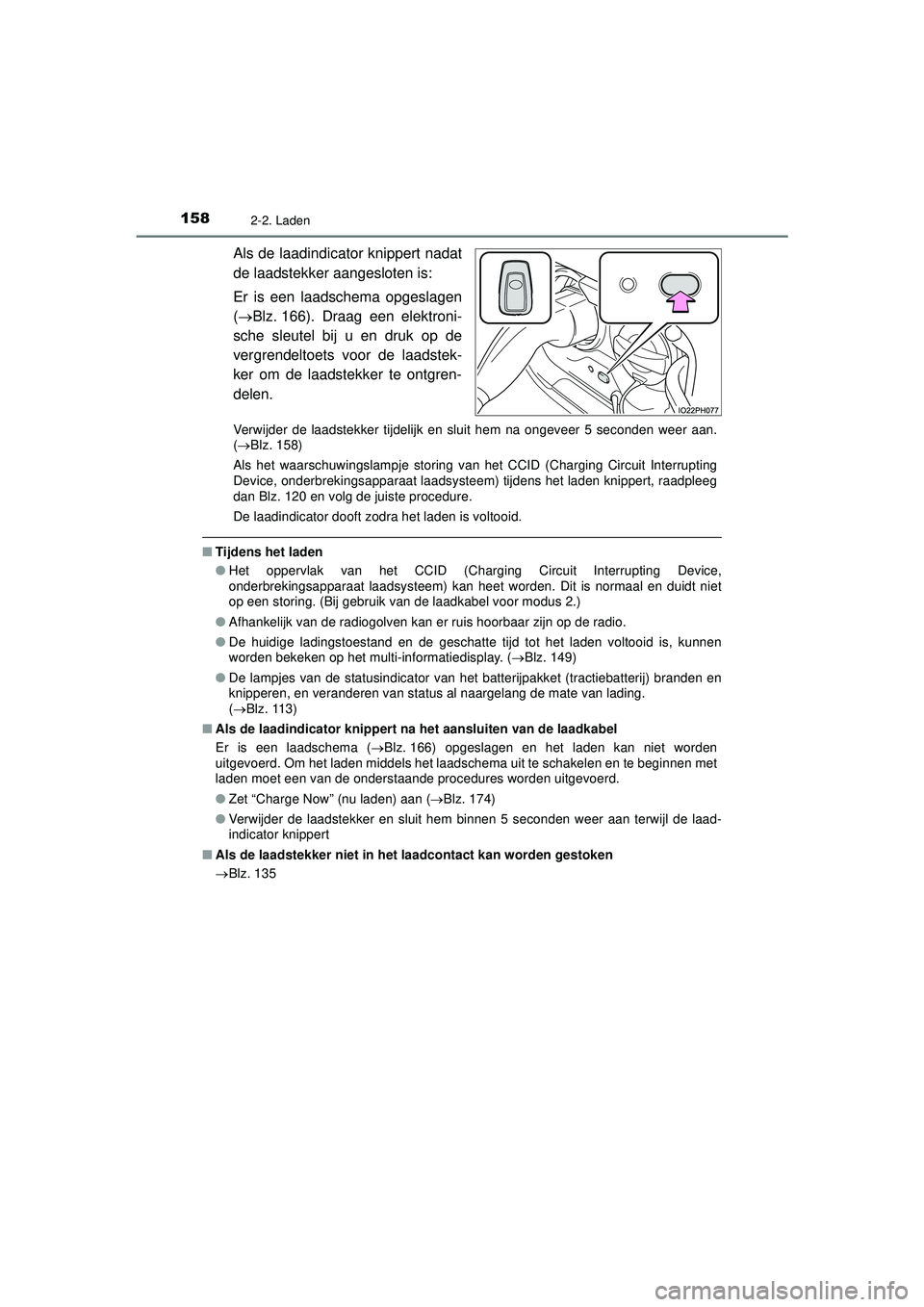

1582-2. Laden
Prius Plug-in Hybrid_OM_OM47E75E_(EE)
Als de laadindicator knippert nadat
de laadstekker aangesloten is:
Er is een laadschema opgeslagen
(Blz. 166). Draag een elektroni-
sche sleutel bij u en druk op de
vergrendeltoets voor de laadstek-
ker om de laadstekker te ontgren-
delen.
Verwijder de laadstekker tijdelijk en sluit hem na ongeveer 5 seconden weer aan.
( Blz. 158)
Als het waarschuwingslampje storing van het CCID (Charging Circuit Interrupting
Device, onderbrekingsapparaat laadsysteem) tijdens het laden knippert, raadpleeg
dan Blz. 120 en volg de juiste procedure.
De laadindicator dooft zodra het laden is voltooid.
■ Tijdens het laden
●Het oppervlak van het CCID (Charging Circuit Interrupting Device,
onderbrekingsapparaat laadsysteem) kan heet worden. Dit is normaal en duidt niet
op een storing. (Bij gebruik van de laadkabel voor modus 2.)
● Afhankelijk van de radiogolven kan er ruis hoorbaar zijn op de radio.
● De huidige ladingstoestand en de geschatte tijd tot het laden voltooid is, kunnen
worden bekeken op het multi-informatiedisplay. ( Blz. 149)
● De lampjes van de statusindicator van het batterijpakket (tractiebatterij) branden en
knipperen, en veranderen van status al naargelang de mate van lading.
( Blz. 113)
■ Als de laadindicator knippert na het aansluiten van de laadkabel
Er is een laadschema ( Blz. 166) opgeslagen en het laden kan niet worden
uitgevoerd. Om het laden middels het laadschema uit te schakelen en te beginnen met
laden moet een van de onderstaande procedures worden uitgevoerd.
● Zet “Charge Now” (nu laden) aan ( Blz. 174)
● Verwijder de laadstekker en sluit hem binnen 5 seconden weer aan terwijl de laad-
indicator knippert
■ Als de laadstekker niet in het laadcontact kan worden gestoken
 Blz. 135
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 158 Tuesday, May 11, 2021 9:32 AM
