5837-3. Zelf uit te voeren onderhoud
Prius Plug-in Hybrid_OM_OM47E75E_(EE)
7
Onderhoud en verzorging

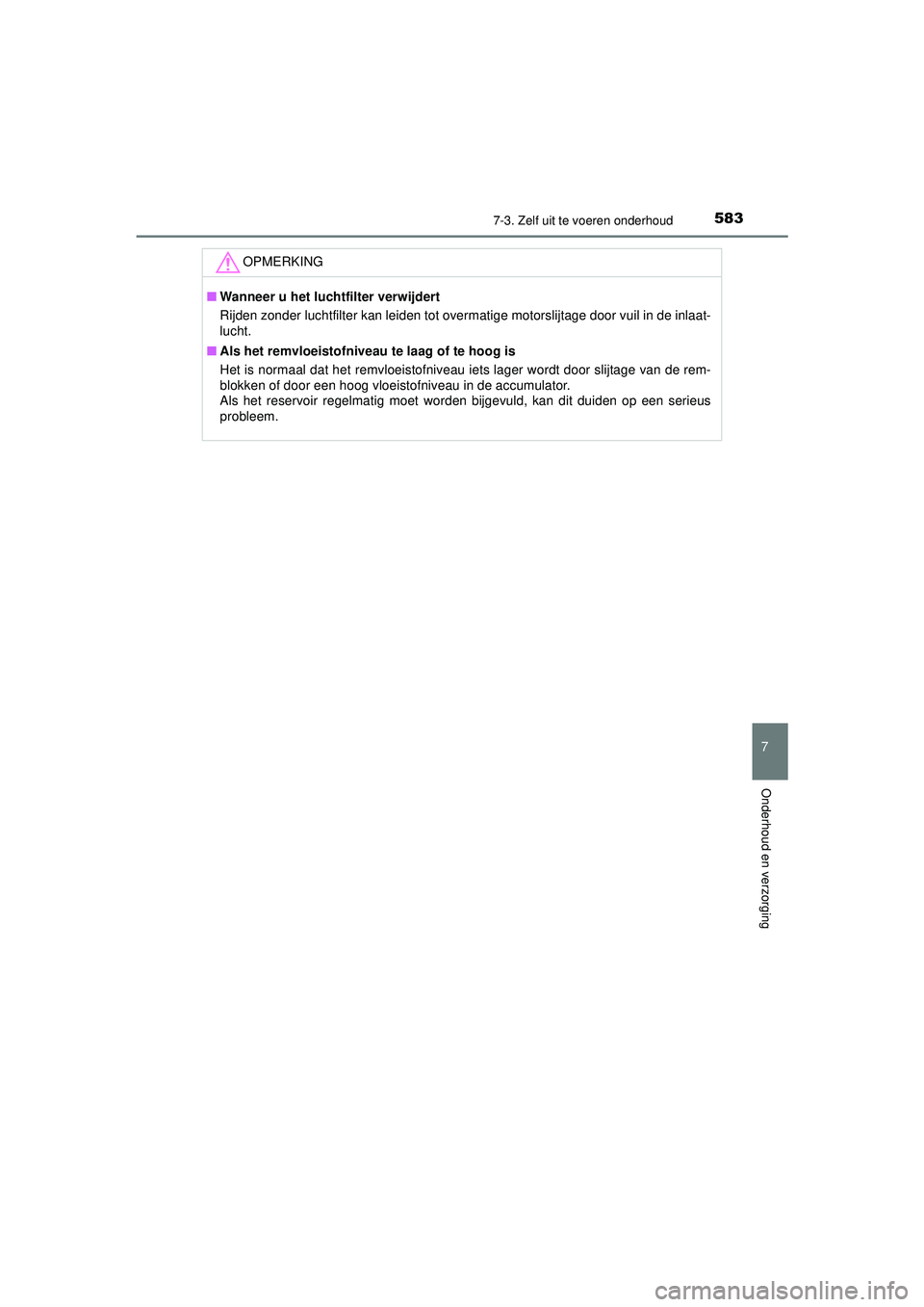

OPMERKING
■Wanneer u het luchtfilter verwijdert
Rijden zonder luchtfilter kan leiden tot overmatige motorslijtage door vuil in de inlaat-
lucht.
■ Als het remvloeistofniveau te laag of te hoog is
Het is normaal dat het remvloeistofniveau iets lager wordt door slijtage van de rem-
blokken of door een hoog vloeistofniveau in de accumulator.
Als het reservoir regelmatig moet worden bijgevuld, kan dit duiden op een serieus
probleem.
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 583 Tuesday, May 11, 2021 9:32 AM

5847-3. Zelf uit te voeren onderhoud
Prius Plug-in Hybrid_OM_OM47E75E_(EE)

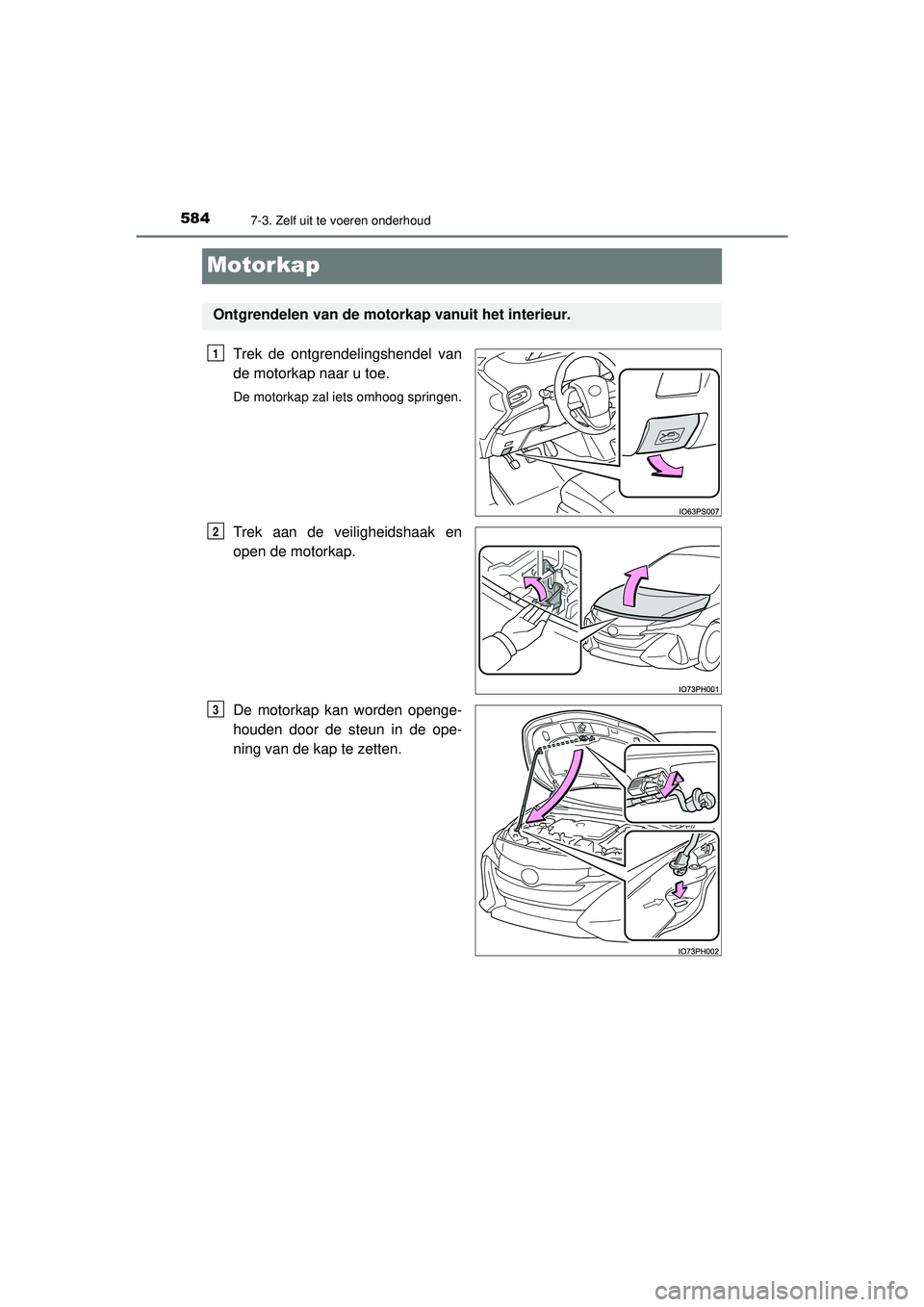

Motorkap
Trek de ontgrendelingshendel van
de motorkap naar u toe.
De motorkap zal iets omhoog springen.
Trek aan de veiligheidshaak en
open de motorkap.
De motorkap kan worden openge-
houden door de steun in de ope-
ning van de kap te zetten.
Ontgrendelen van de motorkap vanuit het interieur.
1
2
3
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 584 Tuesday, May 11, 2021 9:32 AM

5857-3. Zelf uit te voeren onderhoud
Prius Plug-in Hybrid_OM_OM47E75E_(EE)
7
Onderhoud en verzorging

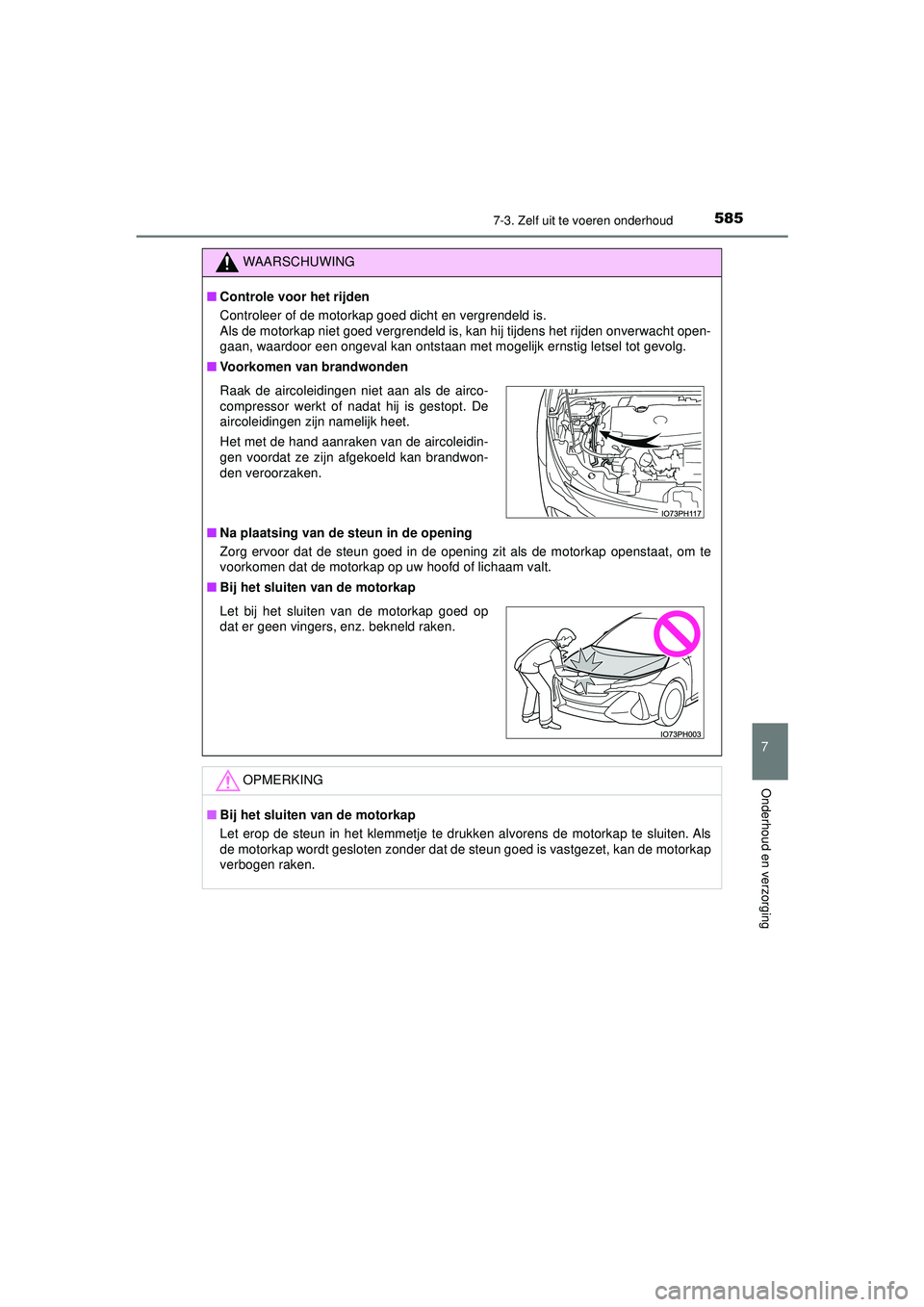

WAARSCHUWING
■Controle voor het rijden
Controleer of de motorkap goed dicht en vergrendeld is.
Als de motorkap niet goed vergrendeld is, kan hij tijdens het rijden onverwacht open-
gaan, waardoor een ongeval kan ontstaan met mogelijk ernstig letsel tot gevolg.
■ Voorkomen van brandwonden
■ Na plaatsing van de steun in de opening
Zorg ervoor dat de steun goed in de opening zit als de motorkap openstaat, om te
voorkomen dat de motorkap op uw hoofd of lichaam valt.
■ Bij het sluiten van de motorkap
OPMERKING
■Bij het sluiten van de motorkap
Let erop de steun in het klemmetje te drukken alvorens de motorkap te sluiten. Als
de motorkap wordt gesloten zonder dat de steun goed is vastgezet, kan de motorkap
verbogen raken.
Raak de aircoleidingen niet aan als de airco-
compressor werkt of nadat hij is gestopt. De
aircoleidingen zijn namelijk heet.
Het met de hand aanraken van de aircoleidin-
gen voordat ze zijn afgekoeld kan brandwon-
den veroorzaken.
Let bij het sluiten van de motorkap goed op
dat er geen vingers, enz. bekneld raken.
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 585 Tuesday, May 11, 2021 9:32 AM

5867-3. Zelf uit te voeren onderhoud
Prius Plug-in Hybrid_OM_OM47E75E_(EE)

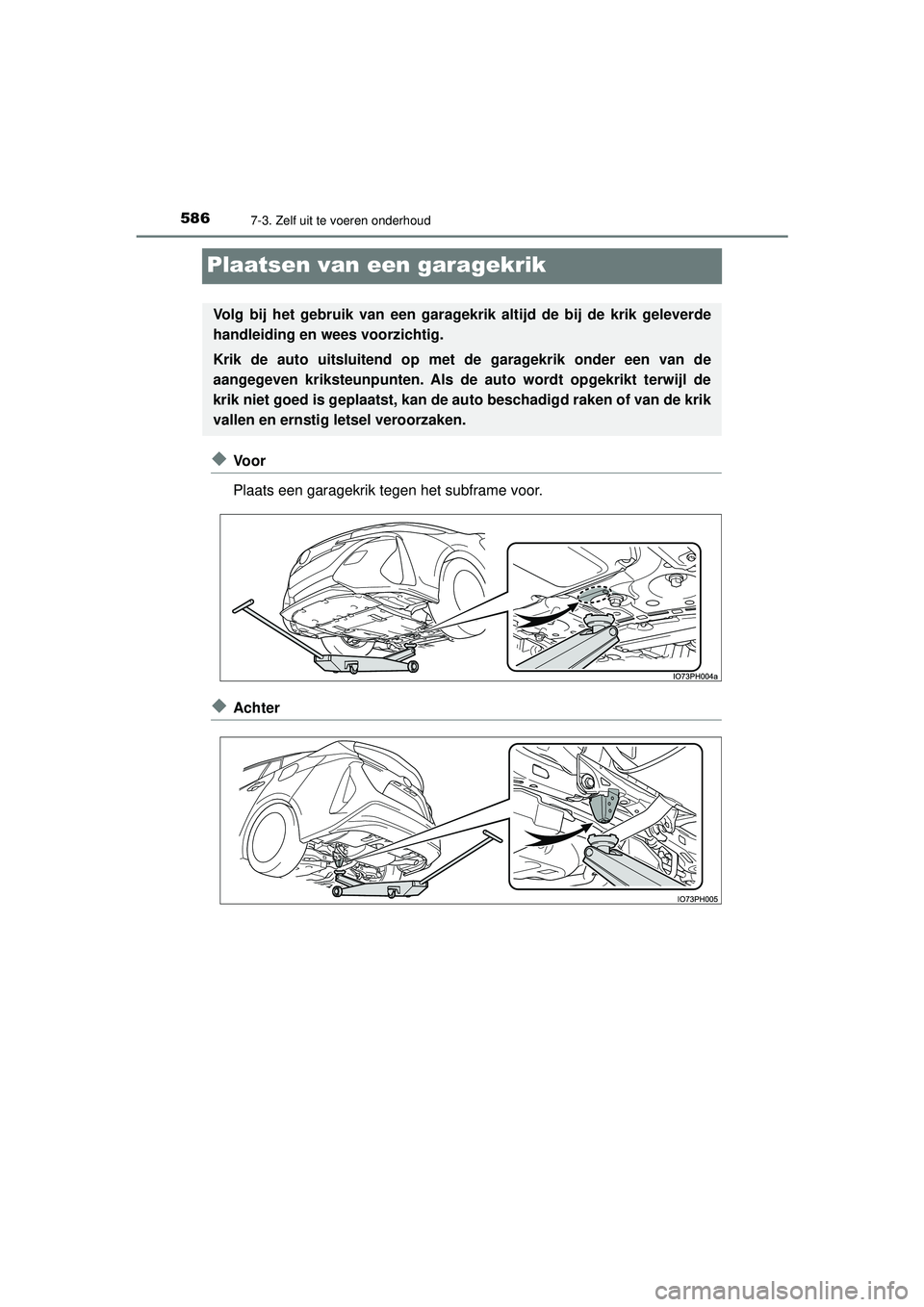

Plaatsen van een garagekrik
◆Vo o r
Plaats een garagekrik tegen het subframe voor.
◆Achter
Volg bij het gebruik van een garagekrik altijd de bij de krik geleverde
handleiding en wees voorzichtig.
Krik de auto uitsluitend op met de garagekrik onder een van de
aangegeven kriksteunpunten. Als de auto wordt opgekrikt terwijl de
krik niet goed is geplaatst, kan de auto beschadigd raken of van de krik
vallen en ernstig letsel veroorzaken.
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 586 Tuesday, May 11, 2021 9:32 AM

5877-3. Zelf uit te voeren onderhoud
Prius Plug-in Hybrid_OM_OM47E75E_(EE)
7
Onderhoud en verzorging

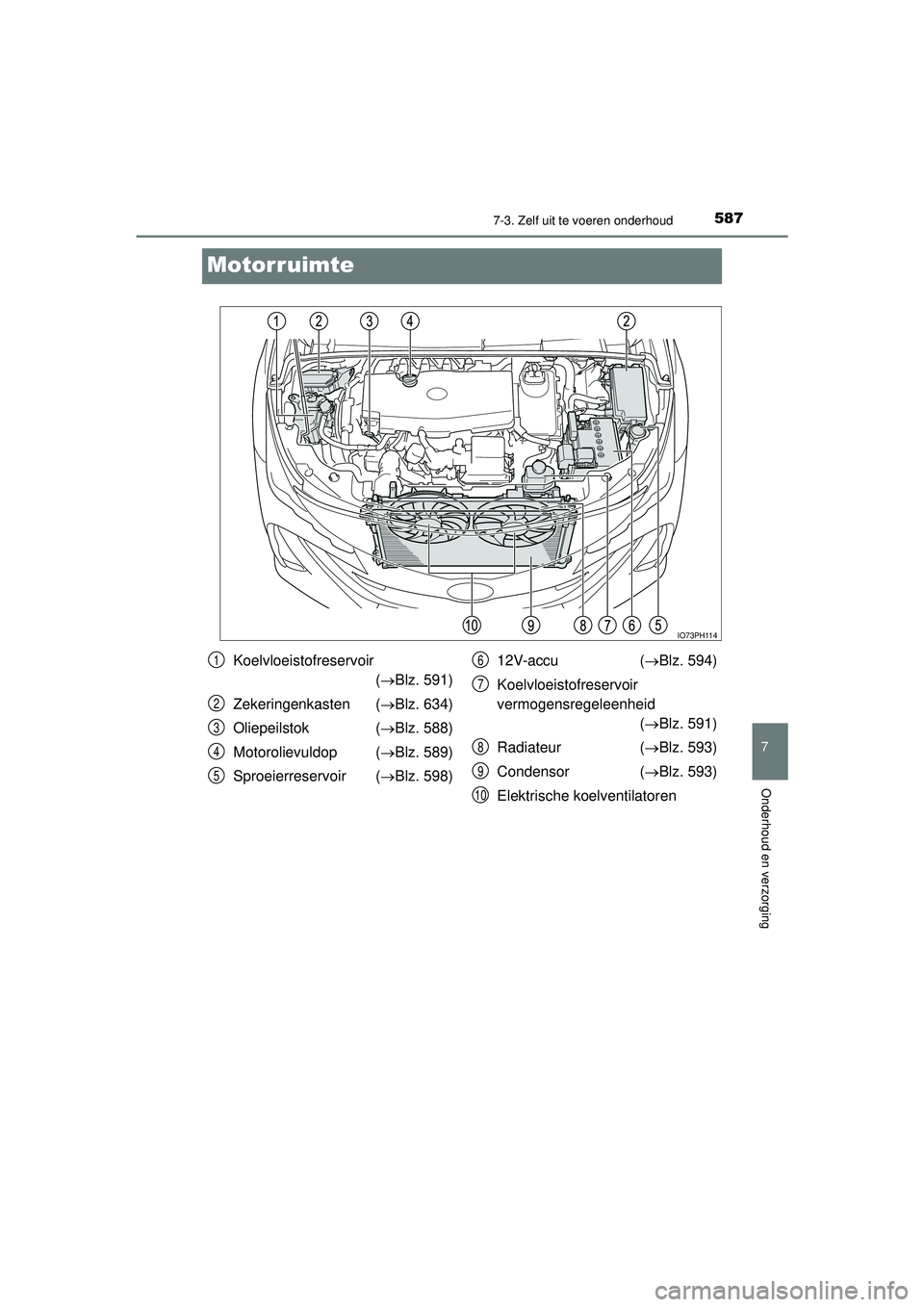

Motorruimte
IO73PH114
Koelvloeistofreservoir(Blz. 591)
Zekeringenkasten ( Blz. 634)
Oliepeilstok ( Blz. 588)
Motorolievuldop ( Blz. 589)
Sproeierreservoir ( Blz. 598)12V-accu (
Blz. 594)
Koelvloeistofreservoir
vermogensregeleenheid (Blz. 591)
Radiateur ( Blz. 593)
Condensor ( Blz. 593)
Elektrische koelventilatoren1
2
3
4
5
6
7
8
9
10
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 587 Tuesday, May 11, 2021 9:32 AM

5887-3. Zelf uit te voeren onderhoud
Prius Plug-in Hybrid_OM_OM47E75E_(EE)

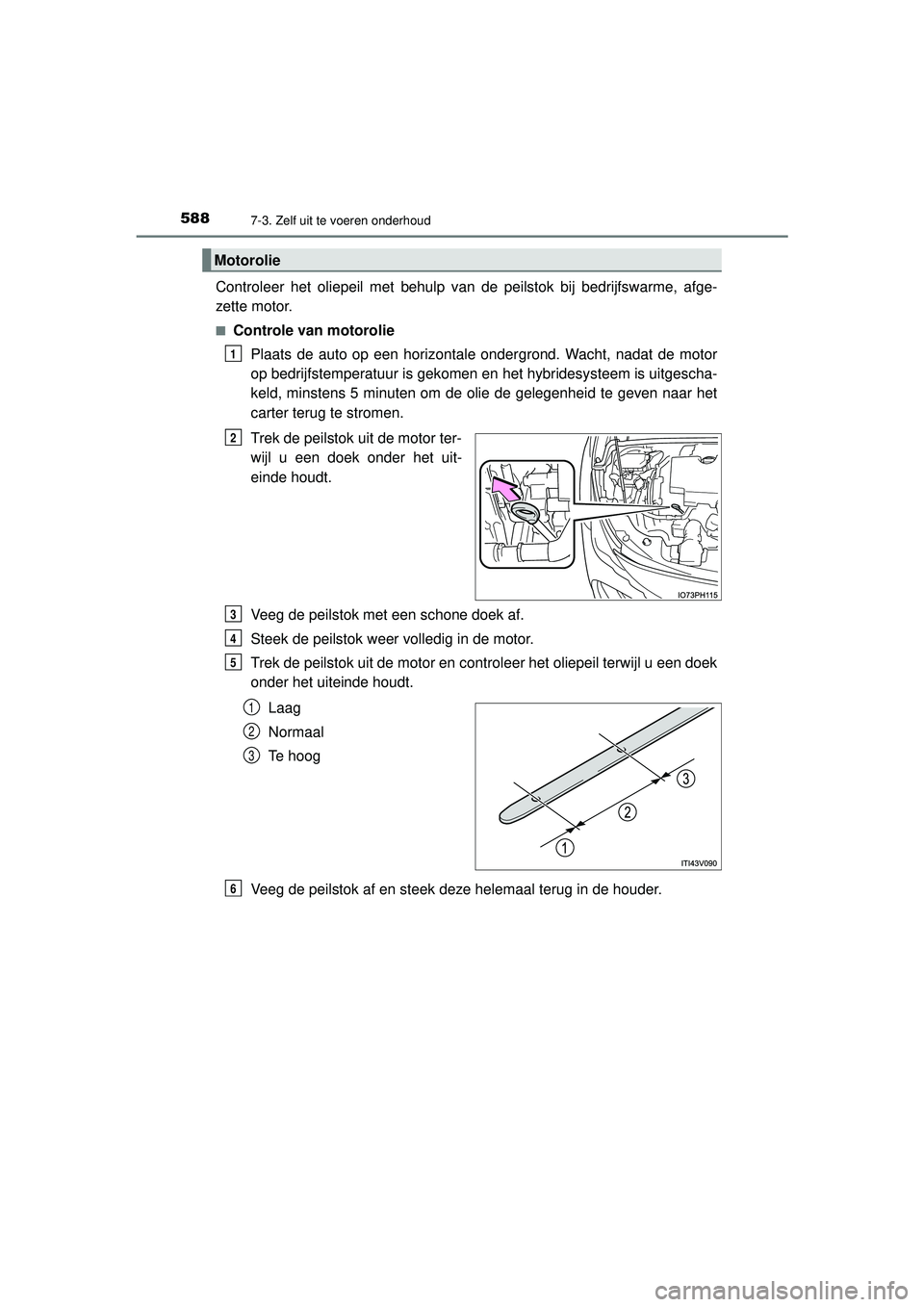

Controleer het oliepeil met behulp van de peilstok bij bedrijfswarme, afge-
zette motor.
■Controle van motoroliePlaats de auto op een horizontale ondergrond. Wacht, nadat de motor
op bedrijfstemperatuur is gekomen en het hybridesysteem is uitgescha-
keld, minstens 5 minuten om de olie de gelegenheid te geven naar het
carter terug te stromen.
Trek de peilstok uit de motor ter-
wijl u een doek onder het uit-
einde houdt.
Veeg de peilstok met een schone doek af.
Steek de peilstok weer volledig in de motor.
Trek de peilstok uit de motor en controleer het oliepeil terwijl u een doek
onder het uiteinde houdt.
Laag
Normaal
Te hoog
Veeg de peilstok af en steek deze helemaal terug in de houder.
Motorolie
1
2
3
4
5
1
2
3
6
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 588 Tuesday, May 11, 2021 9:32 AM

5897-3. Zelf uit te voeren onderhoud
Prius Plug-in Hybrid_OM_OM47E75E_(EE)
7
Onderhoud en verzorging

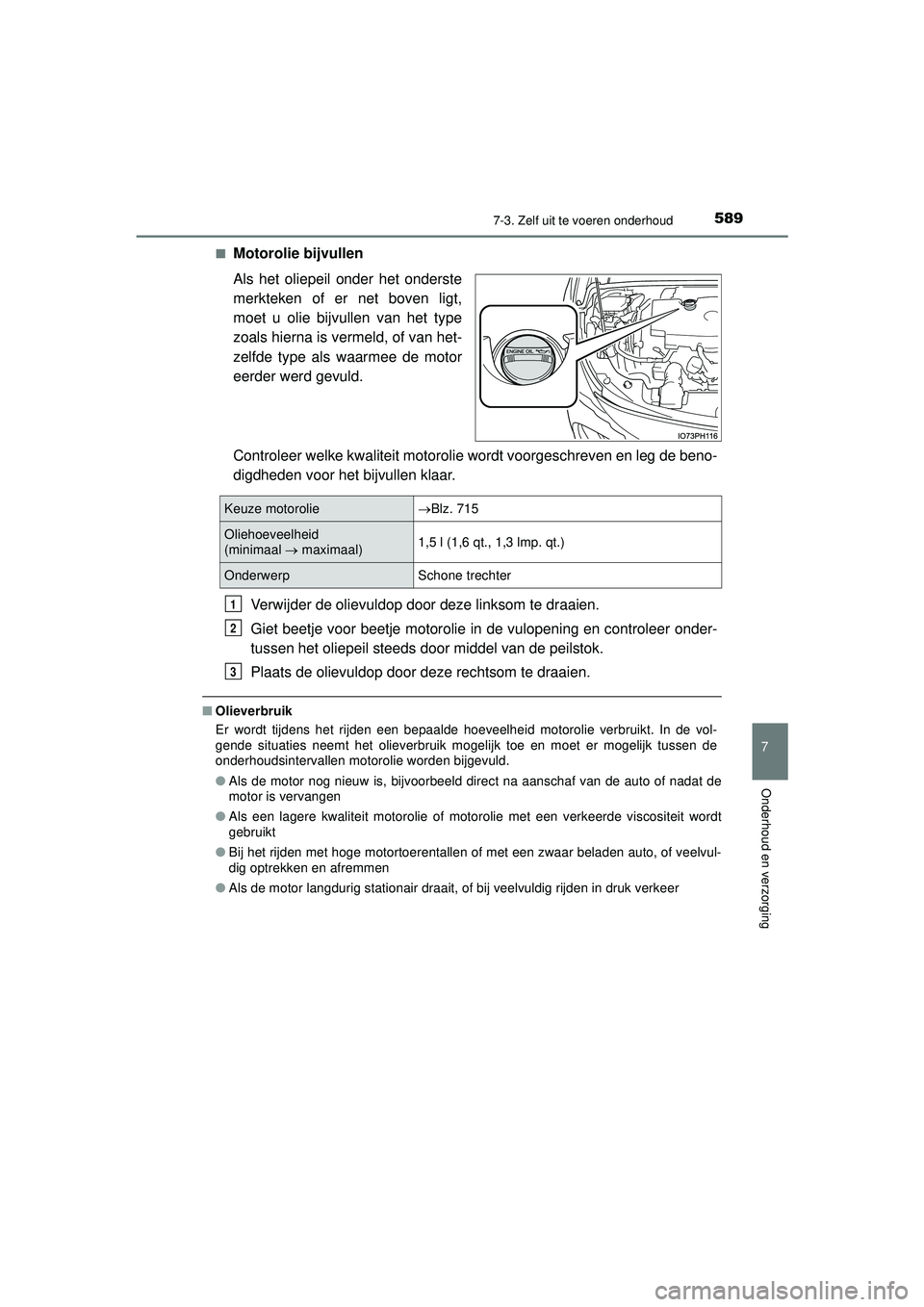

■Motorolie bijvullen
Als het oliepeil onder het onderste
merkteken of er net boven ligt,
moet u olie bijvullen van het type
zoals hierna is vermeld, of van het-
zelfde type als waarmee de motor
eerder werd gevuld.
Controleer welke kwaliteit motorolie wordt voorgeschreven en leg de beno-
digdheden voor het bijvullen klaar.Verwijder de olievuldop door deze linksom te draaien.
Giet beetje voor beetje motorolie in de vulopening en controleer onder-
tussen het oliepeil steeds door middel van de peilstok.
Plaats de olievuldop door deze rechtsom te draaien.
■Olieverbruik
Er wordt tijdens het rijden een bepaalde hoeveelheid motorolie verbruikt. In de vol-
gende situaties neemt het olieverbruik mogelijk toe en moet er mogelijk tussen de
onderhoudsintervallen motorolie worden bijgevuld.
●Als de motor nog nieuw is, bijvoorbeeld direct na aanschaf van de auto of nadat de
motor is vervangen
● Als een lagere kwaliteit motorolie of motorolie met een verkeerde viscositeit wordt
gebruikt
● Bij het rijden met hoge motortoerentallen of met een zwaar beladen auto, of veelvul-
dig optrekken en afremmen
● Als de motor langdurig stationair draait, of bij veelvuldig rijden in druk verkeer
Keuze motorolieBlz. 715
Oliehoeveelheid
(minimaal  maximaal)1,5 l (1,6 qt., 1,3 lmp. qt.)
OnderwerpSchone trechter
1
2
3
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 589 Tuesday, May 11, 2021 9:32 AM

5907-3. Zelf uit te voeren onderhoud
Prius Plug-in Hybrid_OM_OM47E75E_(EE)

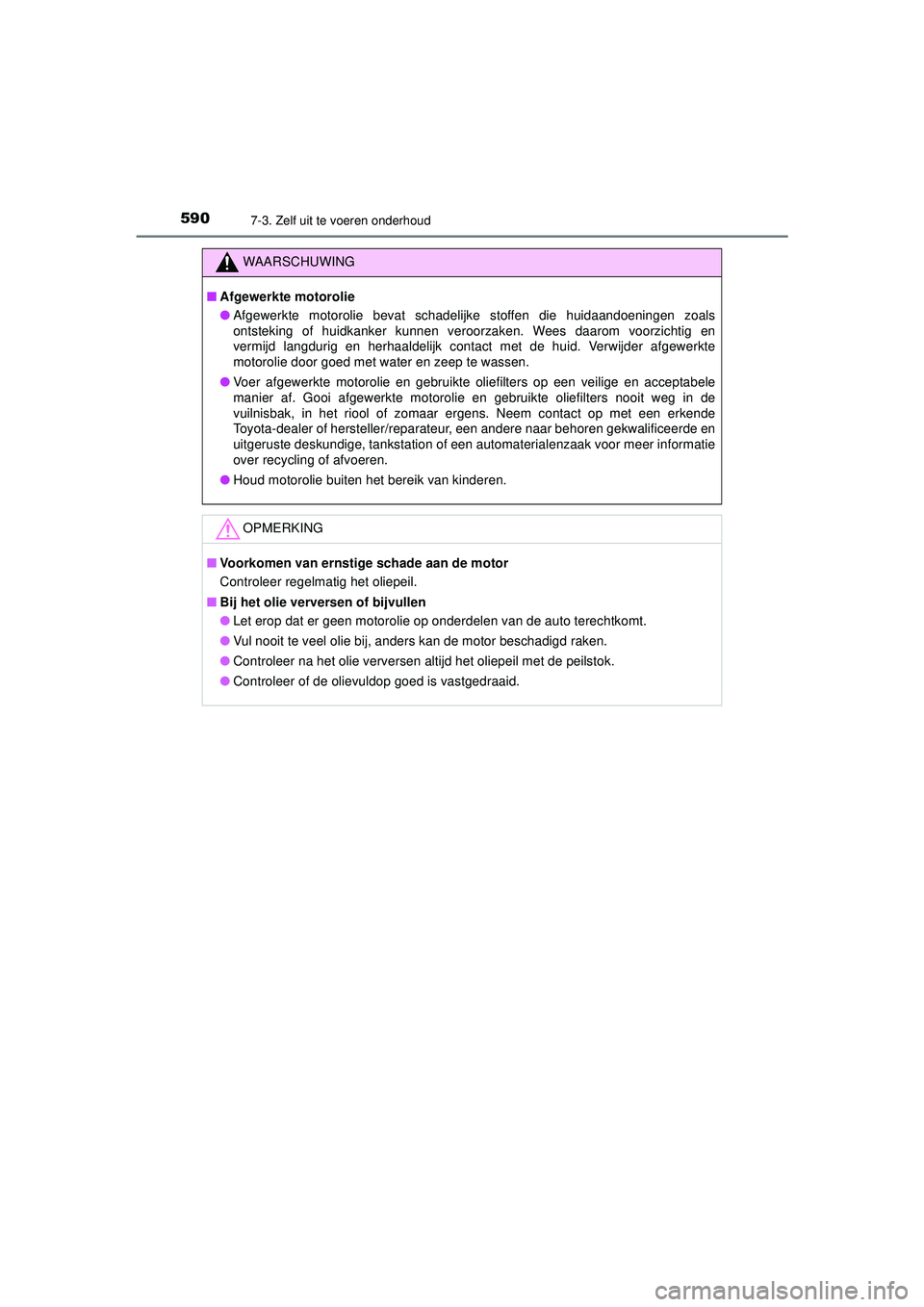

WAARSCHUWING
■Afgewerkte motorolie
● Afgewerkte motorolie bevat schadelijke stoffen die huidaandoeningen zoals
ontsteking of huidkanker kunnen veroorzaken. Wees daarom voorzichtig en
vermijd langdurig en herhaaldelijk contact met de huid. Verwijder afgewerkte
motorolie door goed met water en zeep te wassen.
● Voer afgewerkte motorolie en gebruikte oliefilters op een veilige en acceptabele
manier af. Gooi afgewerkte motorolie en gebruikte oliefilters nooit weg in de
vuilnisbak, in het riool of zomaar ergens. Neem contact op met een erkende
Toyota-dealer of hersteller/reparateur, een andere naar behoren gekwalificeerde en
uitgeruste deskundige, tankstation of een automaterialenzaak voor meer informatie
over recycling of afvoeren.
● Houd motorolie buiten het bereik van kinderen.
OPMERKING
■Voorkomen van ernstige schade aan de motor
Controleer regelmatig het oliepeil.
■ Bij het olie verversen of bijvullen
● Let erop dat er geen motorolie op onderdelen van de auto terechtkomt.
● Vul nooit te veel olie bij, anders kan de motor beschadigd raken.
● Controleer na het olie verversen altijd het oliepeil met de peilstok.
● Controleer of de olievuldop goed is vastgedraaid.
