2022 TOYOTA PRIUS PLUG-IN HYBRID Instructieboekje (in Dutch)

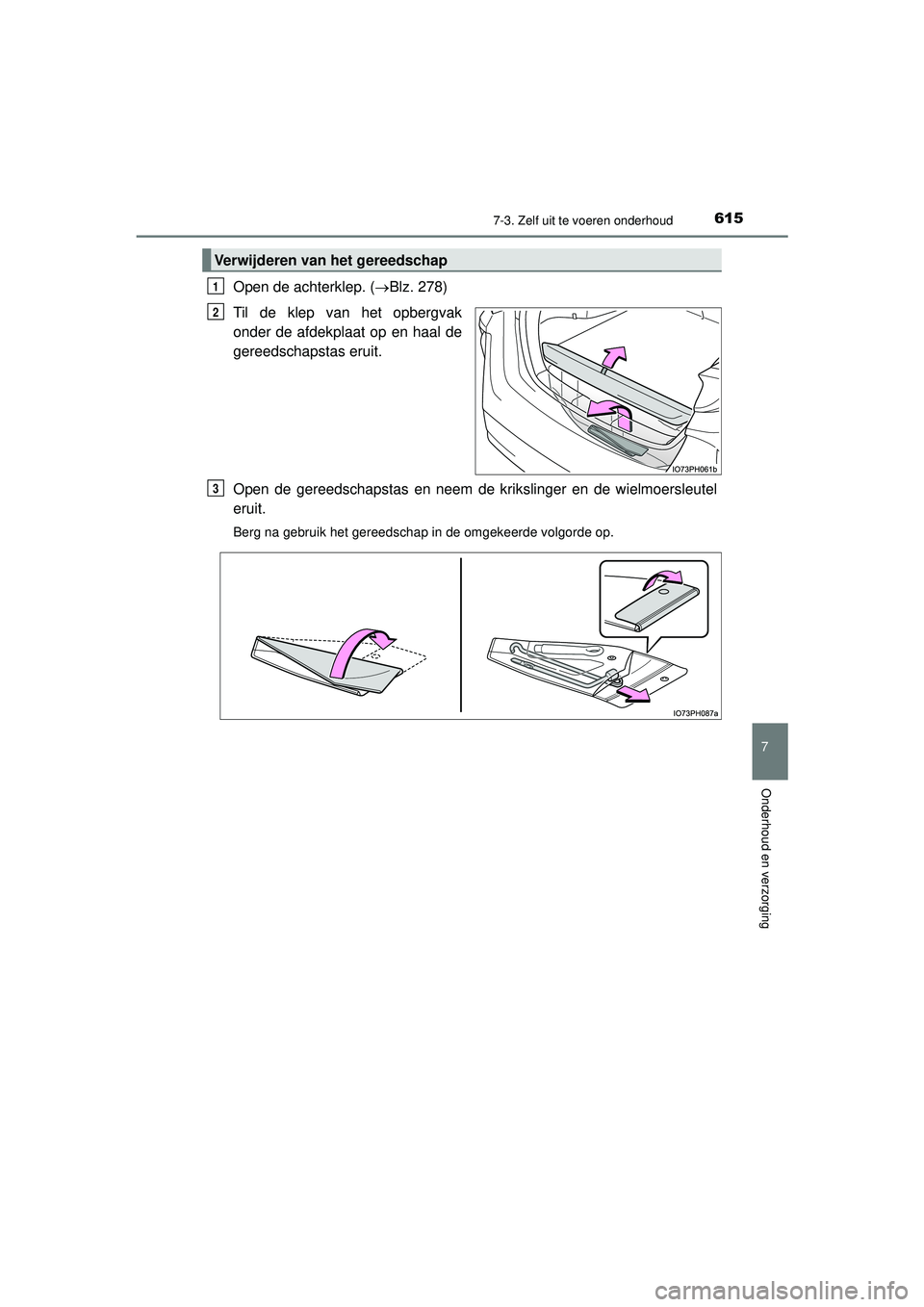

6157-3. Zelf uit te voeren onderhoud
Prius Plug-in Hybrid_OM_OM47E75E_(EE)
7
Onderhoud en verzorging
Open de achterklep. (Blz. 278)
Til de klep van het opbergvak
onder de afdekplaat op en haal de
gereedschapstas eruit.
Open de gereedschapstas en neem de krikslinger en de wielmoersleutel
eruit.
Berg na gebruik het gereedschap in de omgekeerde volgorde op.
Verwijderen van het gereedschap
1
2
3
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 615 Tuesday, May 11, 2021 9:32 AM

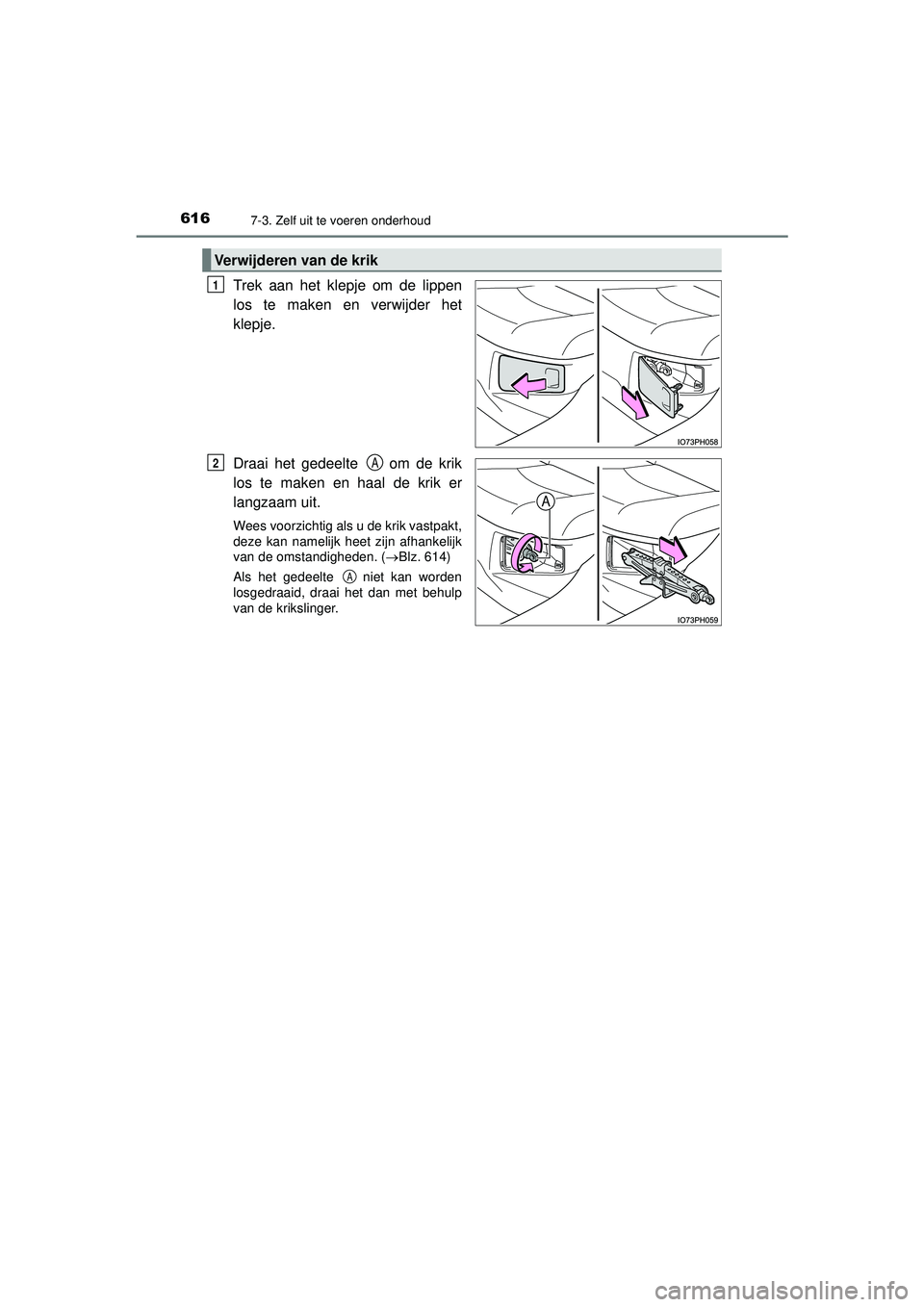

6167-3. Zelf uit te voeren onderhoud
Prius Plug-in Hybrid_OM_OM47E75E_(EE)
Trek aan het klepje om de lippen
los te maken en verwijder het
klepje.
Draai het gedeelte om de krik
los te maken en haal de krik er
langzaam uit.
Wees voorzichtig als u de krik vastpakt,
deze kan namelijk heet zijn afhankelijk
van de omstandigheden. (Blz. 614)
Als het gedeelte niet kan worden
losgedraaid, draai het dan met behulp
van de krikslinger.
Verwijderen van de krik
1
2A
A
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 616 Tuesday, May 11, 2021 9:32 AM

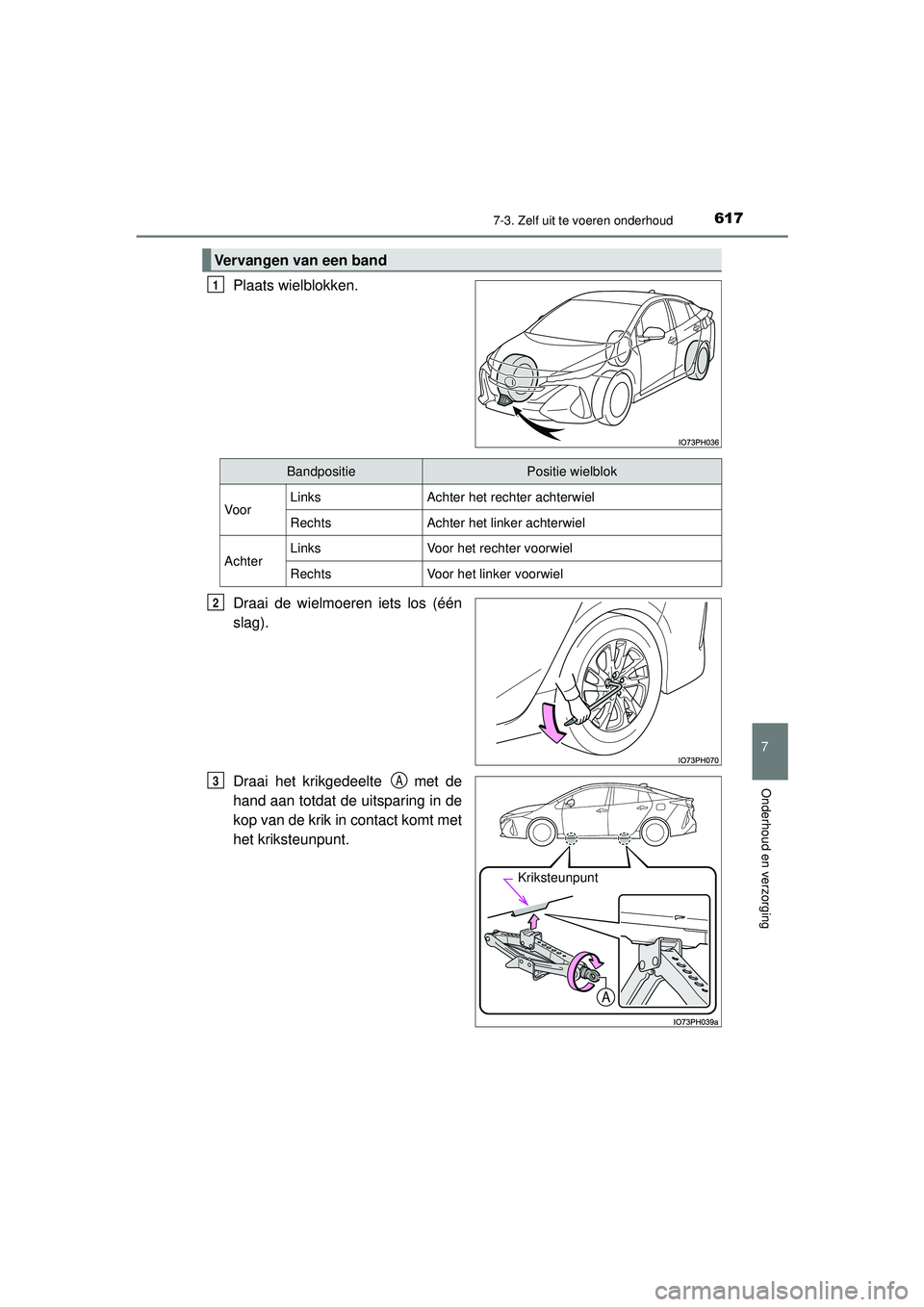

6177-3. Zelf uit te voeren onderhoud
Prius Plug-in Hybrid_OM_OM47E75E_(EE)
7
Onderhoud en verzorging
Plaats wielblokken.
Draai de wielmoeren iets los (één
slag).
Draai het krikgedeelte met de
hand aan totdat de uitsparing in de
kop van de krik in contact komt met
het kriksteunpunt.
Vervangen van een band
1
BandpositiePositie wielblok
VoorLinksAchter het rechter achterwiel
RechtsAchter het linker achterwiel
AchterLinksVoor het rechter voorwiel
RechtsVoor het linker voorwiel
2
Kriksteunpunt
3A
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 617 Tuesday, May 11, 2021 9:32 AM

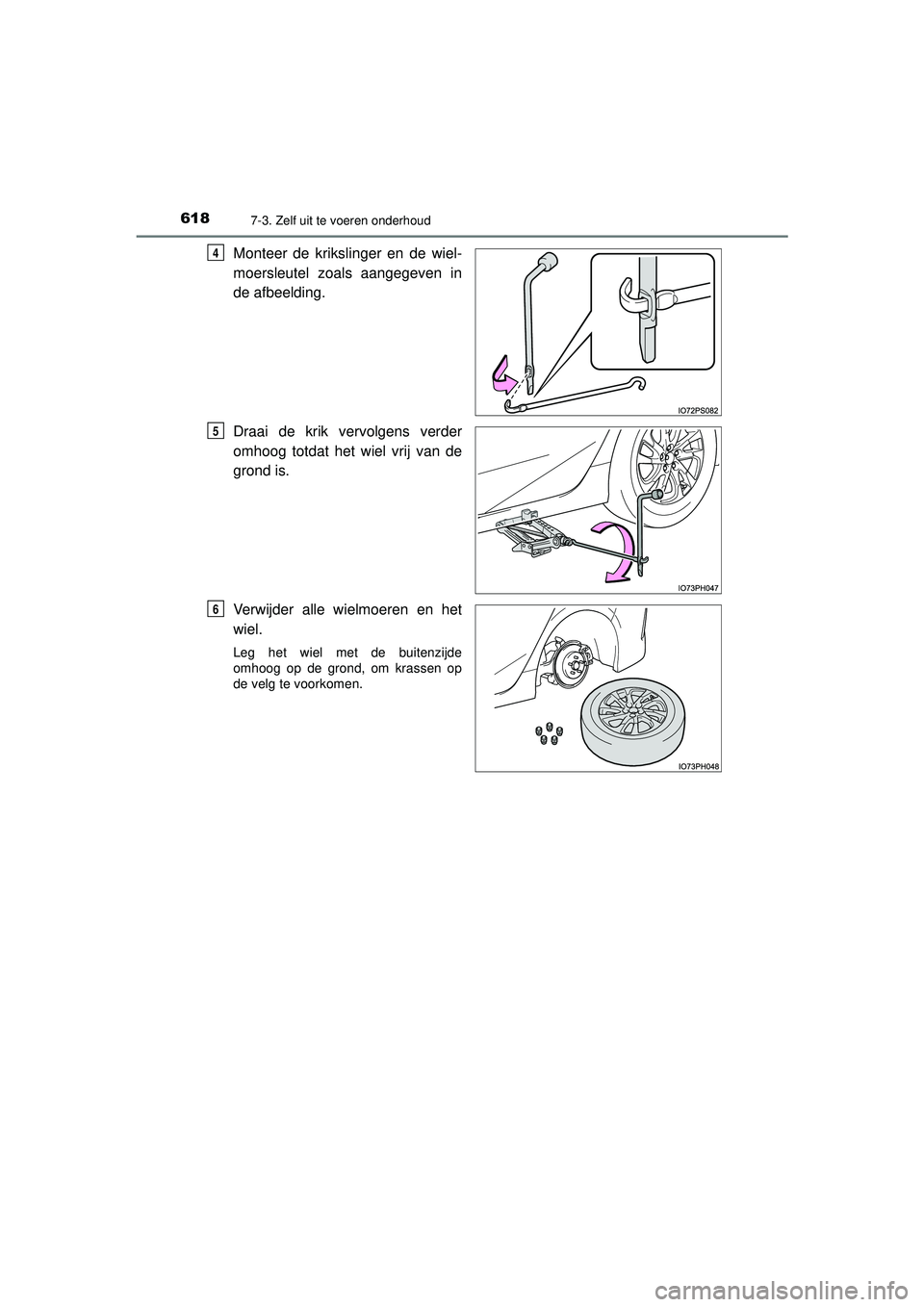

6187-3. Zelf uit te voeren onderhoud
Prius Plug-in Hybrid_OM_OM47E75E_(EE)
Monteer de krikslinger en de wiel-
moersleutel zoals aangegeven in
de afbeelding.
Draai de krik vervolgens verder
omhoog totdat het wiel vrij van de
grond is.
Verwijder alle wielmoeren en het
wiel.
Leg het wiel met de buitenzijde
omhoog op de grond, om krassen op
de velg te voorkomen.
4
5
6
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 618 Tuesday, May 11, 2021 9:32 AM

6197-3. Zelf uit te voeren onderhoud
Prius Plug-in Hybrid_OM_OM47E75E_(EE)
7
Onderhoud en verzorging

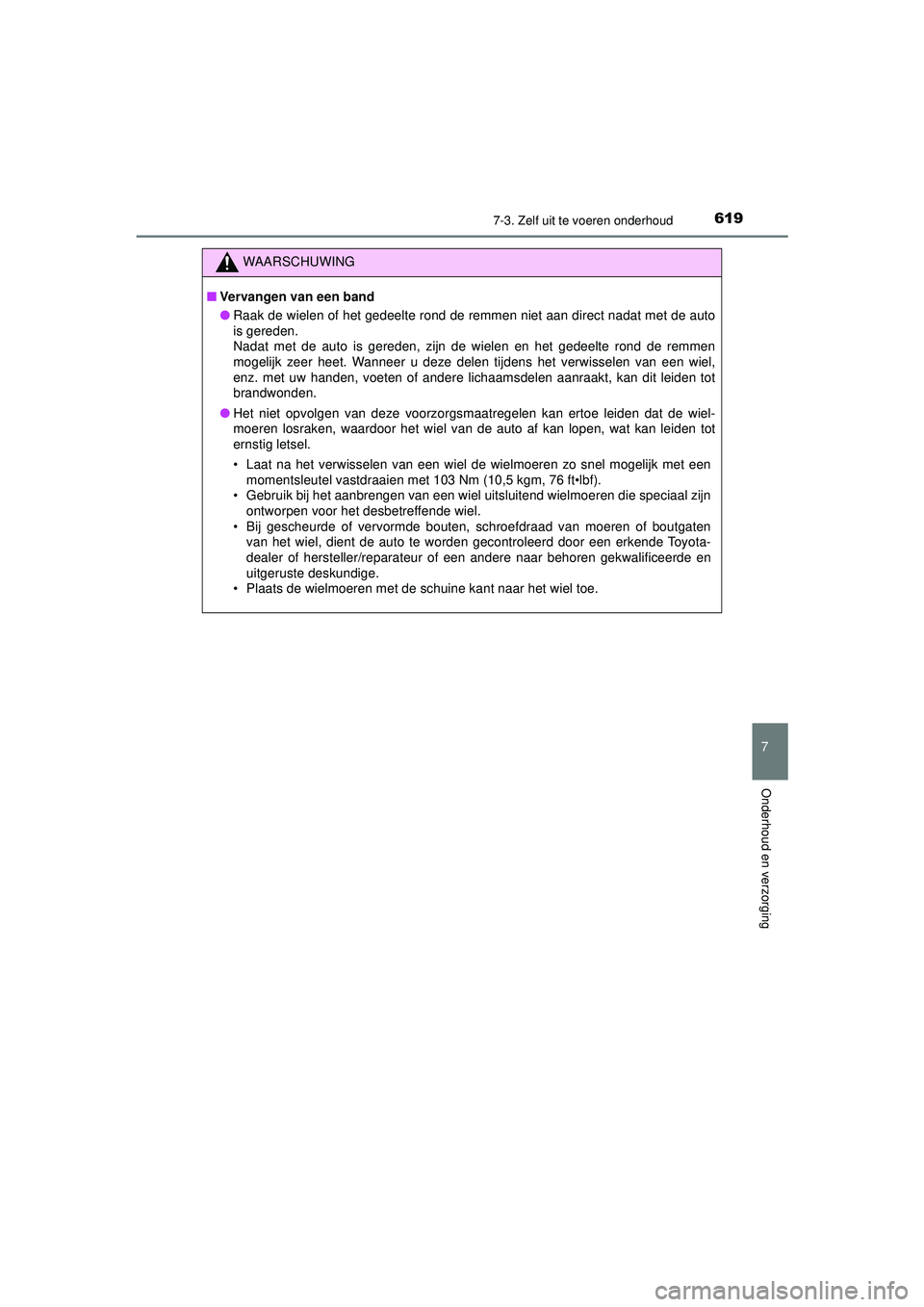

WAARSCHUWING
■Vervangen van een band
● Raak de wielen of het gedeelte rond de remmen niet aan direct nadat met de auto
is gereden.
Nadat met de auto is gereden, zijn de wielen en het gedeelte rond de remmen
mogelijk zeer heet. Wanneer u deze delen tijdens het verwisselen van een wiel,
enz. met uw handen, voeten of andere lichaamsdelen aanraakt, kan dit leiden tot
brandwonden.
● Het niet opvolgen van deze voorzorgsmaatregelen kan ertoe leiden dat de wiel-
moeren losraken, waardoor het wiel van de auto af kan lopen, wat kan leiden tot
ernstig letsel.
• Laat na het verwisselen van een wiel de wielmoeren zo snel mogelijk met een
momentsleutel vastdraaien met 103 Nm (10,5 kgm, 76 ft•lbf).
• Gebruik bij het aanbrengen van een wiel uitsluitend wielmoeren die speciaal zijn
ontworpen voor het desbetreffende wiel.
• Bij gescheurde of vervormde bouten, schroefdraad van moeren of boutgaten van het wiel, dient de auto te worden gecontroleerd door een erkende Toyota-
dealer of hersteller/reparateur of een andere naar behoren gekwalificeerde en
uitgeruste deskundige.
• Plaats de wielmoeren met de schuine kant naar het wiel toe.
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 619 Tuesday, May 11, 2021 9:32 AM

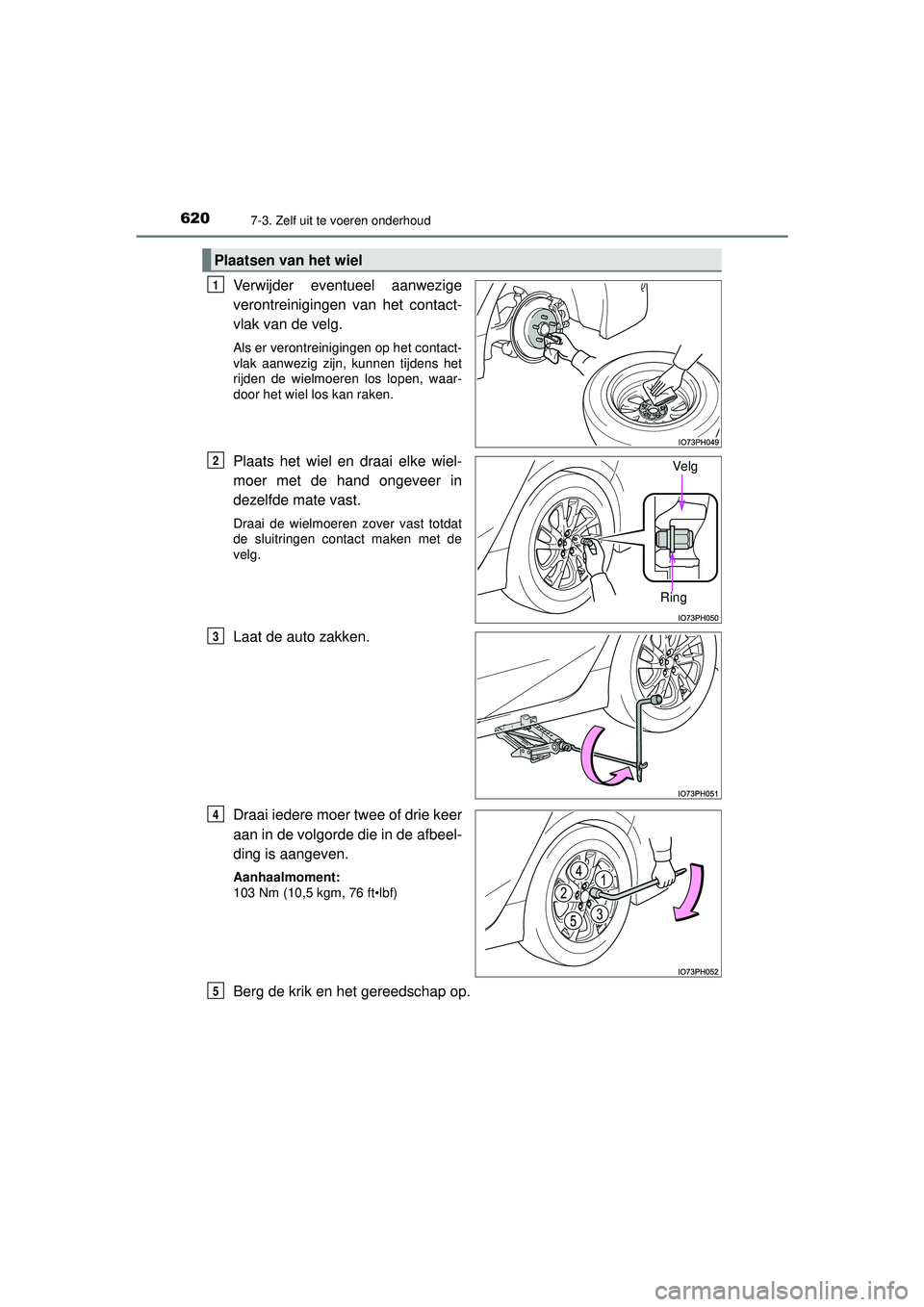

6207-3. Zelf uit te voeren onderhoud
Prius Plug-in Hybrid_OM_OM47E75E_(EE)
Verwijder eventueel aanwezige
verontreinigingen van het contact-
vlak van de velg.
Als er verontreinigingen op het contact-
vlak aanwezig zijn, kunnen tijdens het
rijden de wielmoeren los lopen, waar-
door het wiel los kan raken.
Plaats het wiel en draai elke wiel-
moer met de hand ongeveer in
dezelfde mate vast.
Draai de wielmoeren zover vast totdat
de sluitringen contact maken met de
velg.
Laat de auto zakken.
Draai iedere moer twee of drie keer
aan in de volgorde die in de afbeel-
ding is aangeven.
Aanhaalmoment:
103 Nm (10,5 kgm, 76 ft•lbf)
Berg de krik en het gereedschap op.
Plaatsen van het wiel
1
Ring
Ve lg2
3
4
5
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 620 Tuesday, May 11, 2021 9:32 AM

6217-3. Zelf uit te voeren onderhoud
Prius Plug-in Hybrid_OM_OM47E75E_(EE)
7
Onderhoud en verzorging

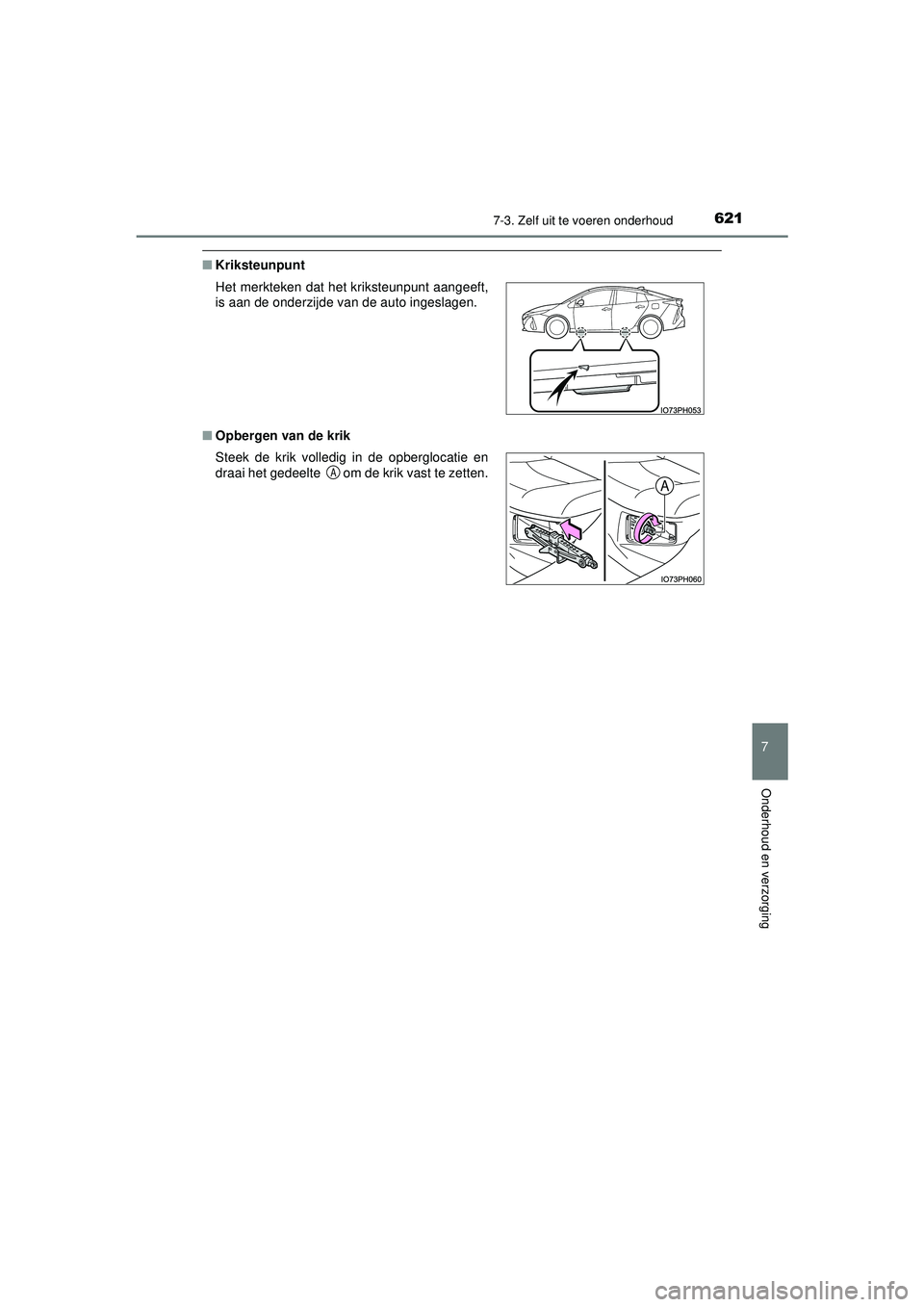

■Kriksteunpunt
■ Opbergen van de krik Het merkteken dat het kriksteunpunt aangeeft,
is aan de onderzijde van de auto ingeslagen.
Steek de krik volledig in de opberglocatie en
draai het gedeelte om de krik vast te zetten.
A
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 621 Tuesday, May 11, 2021 9:32 AM

6227-3. Zelf uit te voeren onderhoud
Prius Plug-in Hybrid_OM_OM47E75E_(EE)■

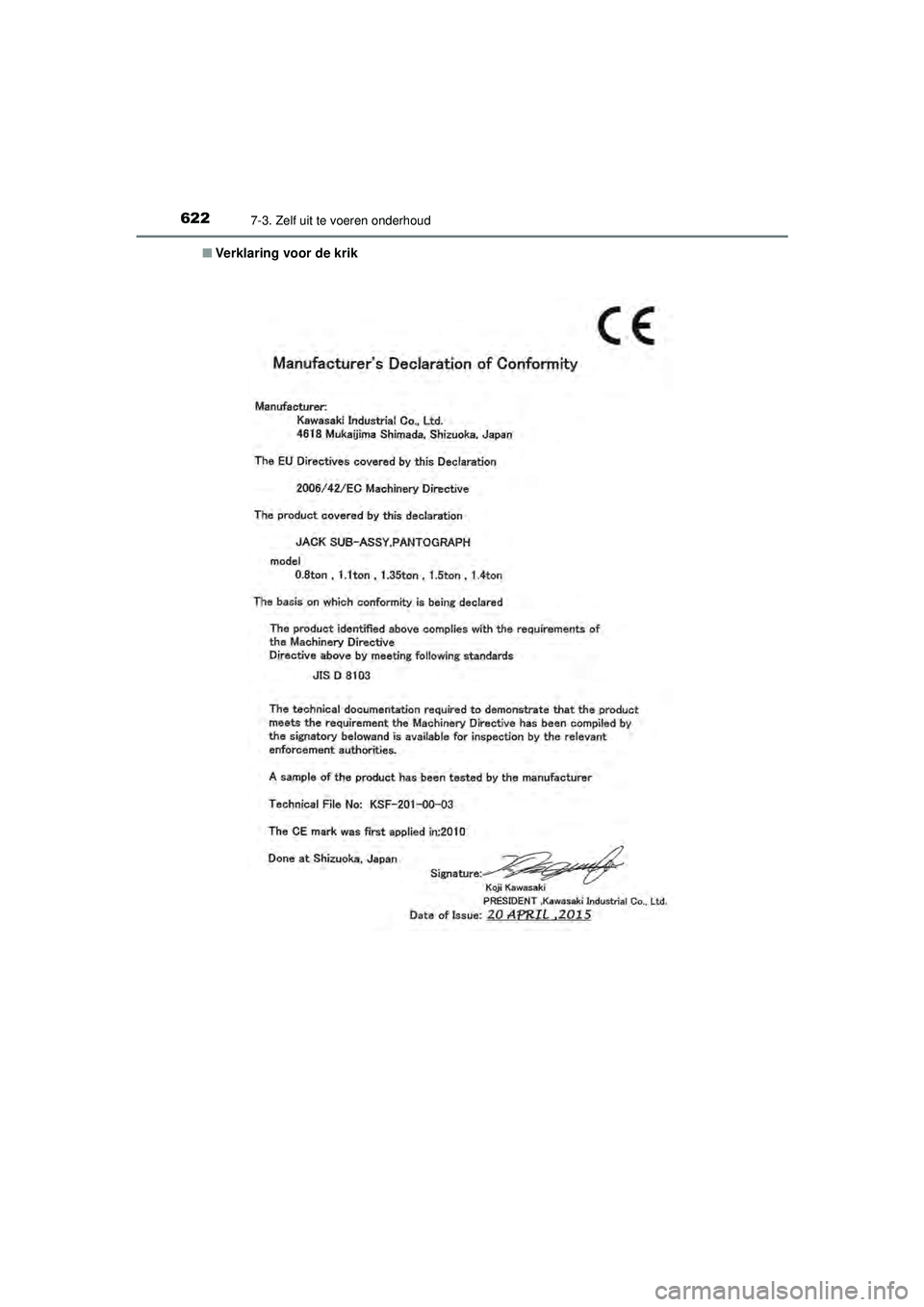

Verklaring voor de krik
