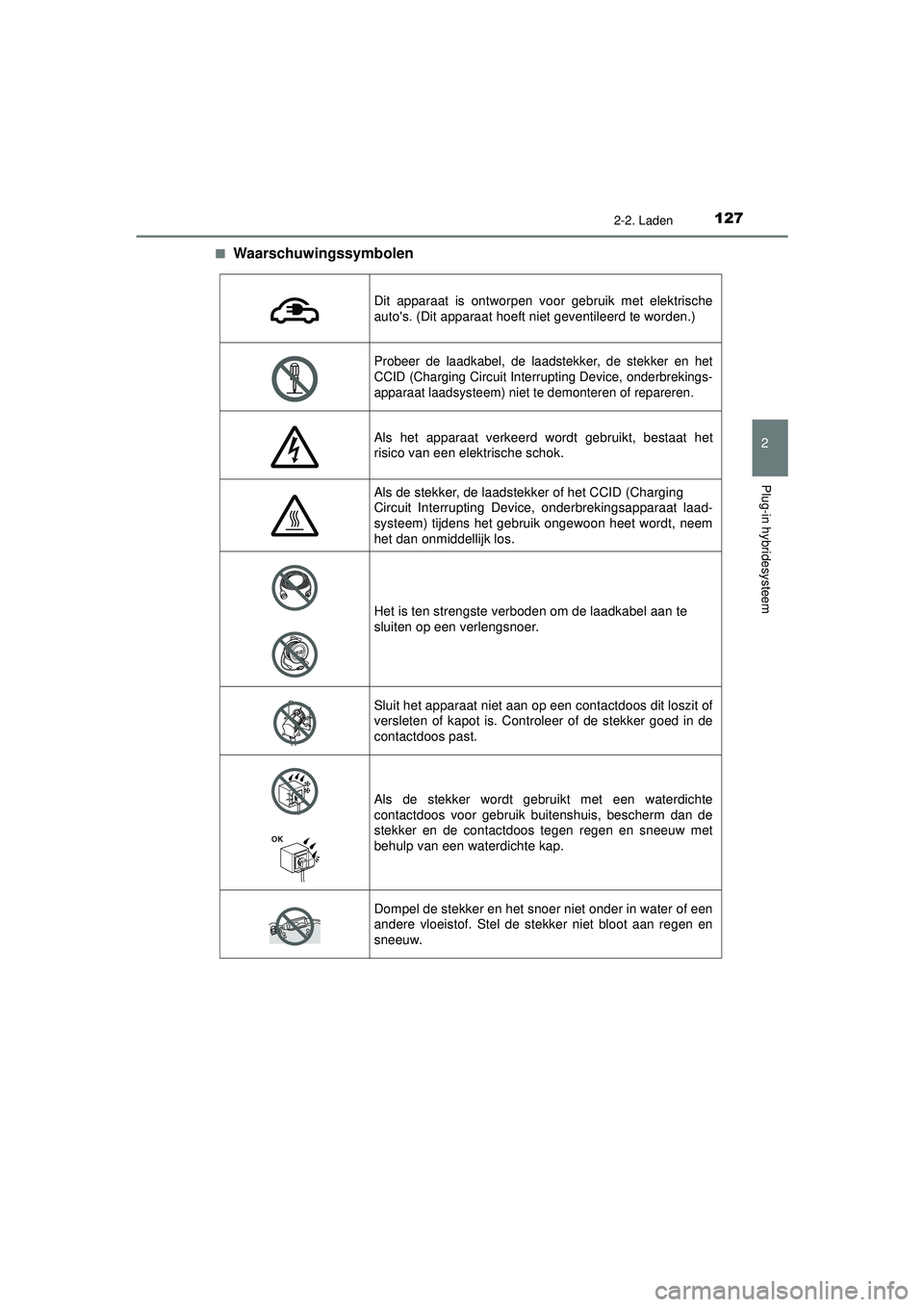

2022 TOYOTA PRIUS PLUG-IN HYBRID Instructieboekje (in Dutch)

1272-2. Laden
2
Plug-in hybridesysteem
Prius Plug-in Hybrid_OM_OM47E75E_(EE)■
Waarschuwingssymbolen
Dit apparaat is ontworpen voor gebruik met elektrische
auto's. (Dit apparaat hoeft niet geventileerd te worden.)
Probeer de laadkabel, de laadstekker, de stekker en het
CCID (Charging Circuit Interrupting Device, onderbrekings-
apparaat laadsysteem) niet te demonteren of repareren.
Als het apparaat verkeerd wordt gebruikt, bestaat het
risico van een elektrische schok.
Als de stekker, de laadstekker of het CCID (Charging
Circuit Interrupting Device, onderbrekingsapparaat laad-
systeem) tijdens het gebruik ongewoon heet wordt, neem
het dan onmiddellijk los.
Het is ten strengste verboden om de laadkabel aan te
sluiten op een verlengsnoer.
Sluit het apparaat niet aan op een contactdoos dit loszit of
versleten of kapot is. Controleer of de stekker goed in de
contactdoos past.
Als de stekker wordt gebruikt met een waterdichte
contactdoos voor gebruik buitenshuis, bescherm dan de
stekker en de contactdoos tegen regen en sneeuw met
behulp van een waterdichte kap.
Dompel de stekker en het snoer niet onder in water of een
andere vloeistof. Stel de stekker niet bloot aan regen en
sneeuw.



Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 127 Tuesday, May 11, 2021 9:32 AM

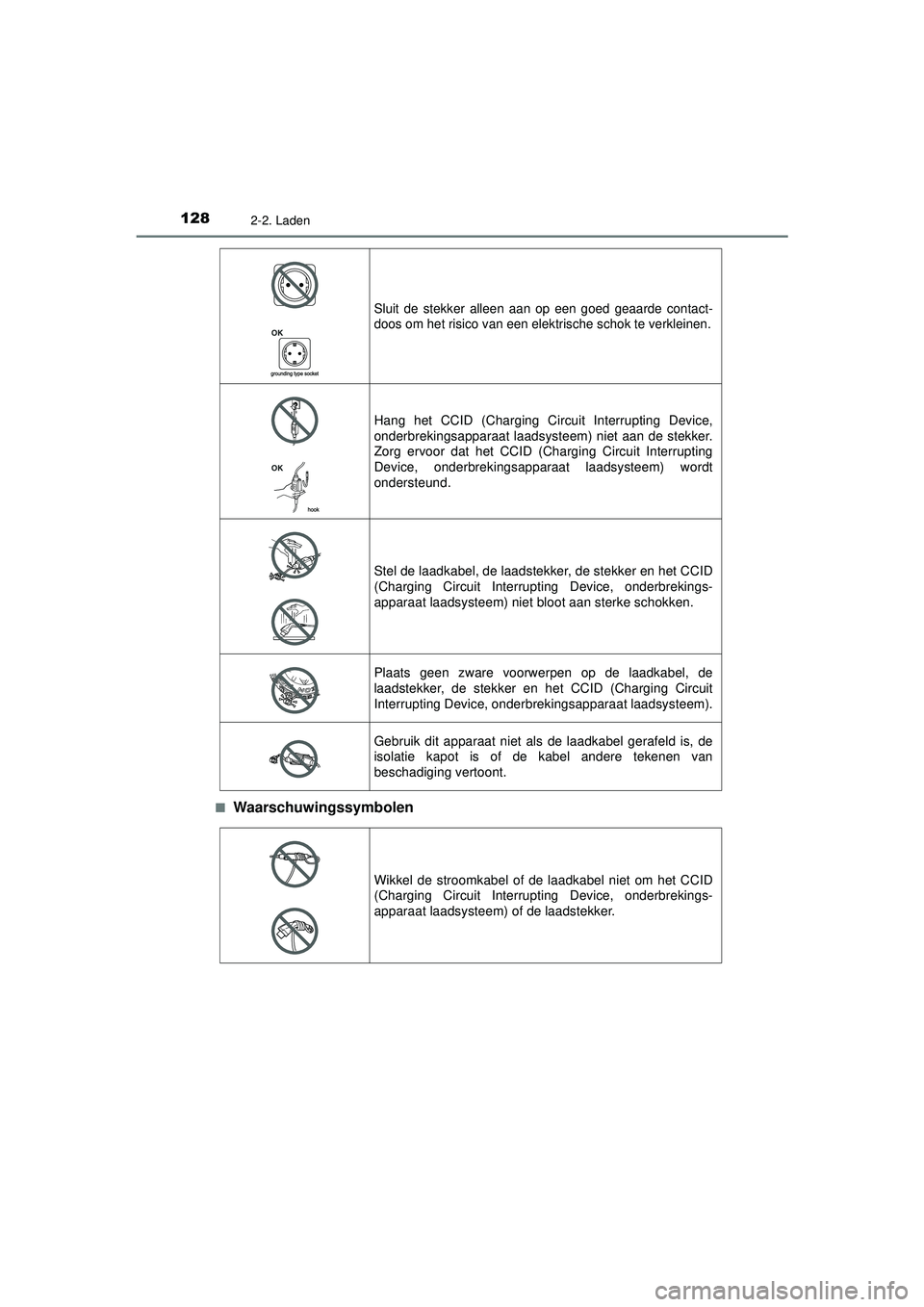

1282-2. Laden
Prius Plug-in Hybrid_OM_OM47E75E_(EE)■
Waarschuwingssymbolen
Sluit de stekker alleen aan op een goed geaarde contact-
doos om het risico van een elektrische schok te verkleinen.
Hang het CCID (Charging Circuit Interrupting Device,
onderbrekingsapparaat laadsysteem) niet aan de stekker.
Zorg ervoor dat het CCID (Charging Circuit Interrupting
Device, onderbrekingsapparaat laadsysteem) wordt
ondersteund.
Stel de laadkabel, de laadstekker, de stekker en het CCID
(Charging Circuit Interrupting Device, onderbrekings-
apparaat laadsysteem) niet
bloot aan sterke schokken.
Plaats geen zware voorwerpen op de laadkabel, de
laadstekker, de stekker en het CCID (Charging Circuit
Interrupting Device, onderbr ekingsapparaat laadsysteem).
Gebruik dit apparaat niet als de laadkabel gerafeld is, de
isolatie kapot is of de kabel andere tekenen van
beschadiging vertoont.
Wikkel de stroomkabel of de laadkabel niet om het CCID
(Charging Circuit Interrupting Device, onderbrekings-
apparaat laadsysteem) of de laadstekker.
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 128 Tuesday, May 11, 2021 9:32 AM

1292-2. Laden
2
Plug-in hybridesysteem
Prius Plug-in Hybrid_OM_OM47E75E_(EE)■
Informatiesymbolen
Het apparaat werkt mogelijk niet als het wordt gebruikt
met IT- of andere niet-geaarde systemen, zoals een
geïsoleerde generator of een geïsoleerde transformator.
Dit apparaat heeft een niet-geschakelde aardingsgeleider.
Gebruik het apparaat niet op een hoogte boven 4000
meter.
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 129 Tuesday, May 11, 2021 9:32 AM

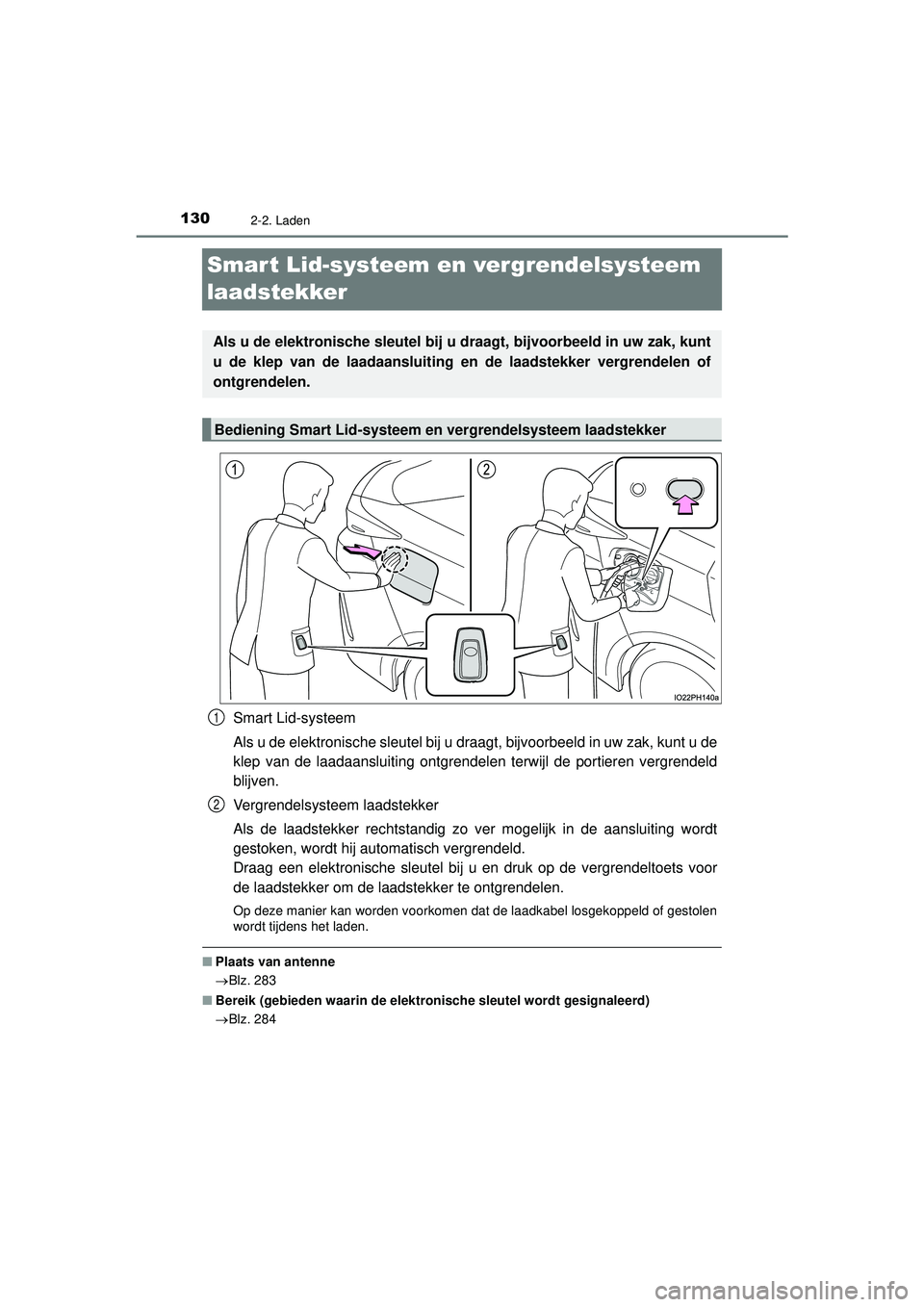

1302-2. Laden
Prius Plug-in Hybrid_OM_OM47E75E_(EE)
Smart Lid-systeem en vergrendelsysteem
laadstekker
Smart Lid-systeem
Als u de elektronische sleutel bij u draagt, bijvoorbeeld in uw zak, kunt u de
klep van de laadaansluiting ontgrendelen terwijl de portieren vergrendeld
blijven.
Vergrendelsysteem laadstekker
Als de laadstekker rechtstandig zo ver mogelijk in de aansluiting wordt
gestoken, wordt hij automatisch vergrendeld.
Draag een elektronische sleutel bij u en druk op de vergrendeltoets voor
de laadstekker om de laadstekker te ontgrendelen.
Op deze manier kan worden voorkomen dat de laadkabel losgekoppeld of gestolen
wordt tijdens het laden.
■Plaats van antenne
Blz. 283
■ Bereik (gebieden waarin de elekt ronische sleutel wordt gesignaleerd)
 Blz. 284
Als u de elektronische sleutel bij u dr aagt, bijvoorbeeld in uw zak, kunt
u de klep van de laadaansluiting en de laadstekker vergrendelen of
ontgrendelen.
Bediening Smart Lid-systeem en vergrendelsysteem laadstekker
1
2
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 130 Tuesday, May 11, 2021 9:32 AM

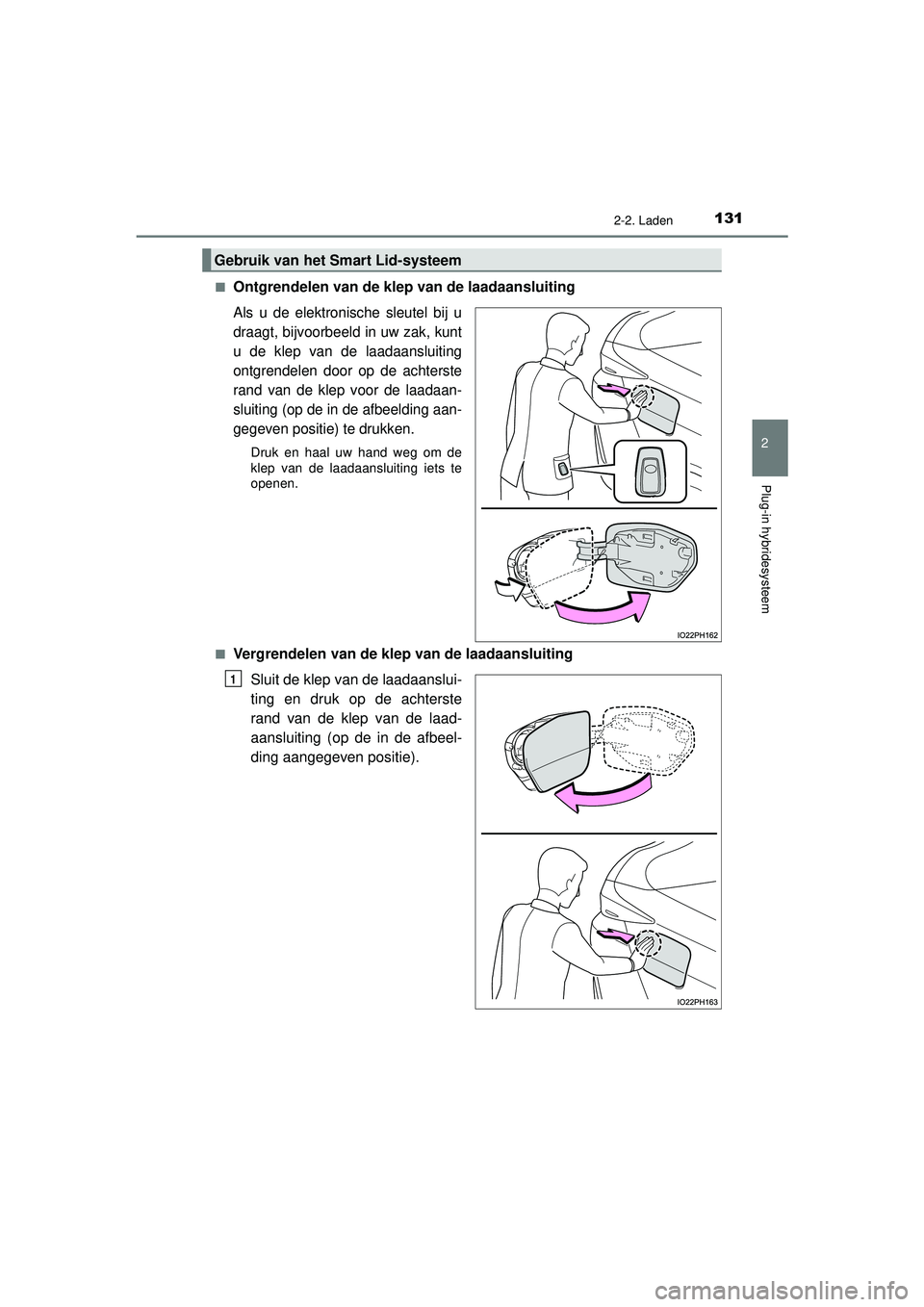

1312-2. Laden
2
Plug-in hybridesysteem
Prius Plug-in Hybrid_OM_OM47E75E_(EE)■
Ontgrendelen van de klep van de laadaansluiting
Als u de elektronische sleutel bij u
draagt, bijvoorbeeld in uw zak, kunt
u de klep van de laadaansluiting
ontgrendelen door op de achterste
rand van de klep voor de laadaan-
sluiting (op de in de afbeelding aan-
gegeven positie) te drukken.
Druk en haal uw hand weg om de
klep van de laadaansluiting iets te
openen.
■
Vergrendelen van de klep van de laadaansluiting Sluit de klep van de laadaanslui-
ting en druk op de achterste
rand van de klep van de laad-
aansluiting (op de in de afbeel-
ding aangegeven positie).
Gebruik van het Smart Lid-systeem
1
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 131 Tuesday, May 11, 2021 9:32 AM

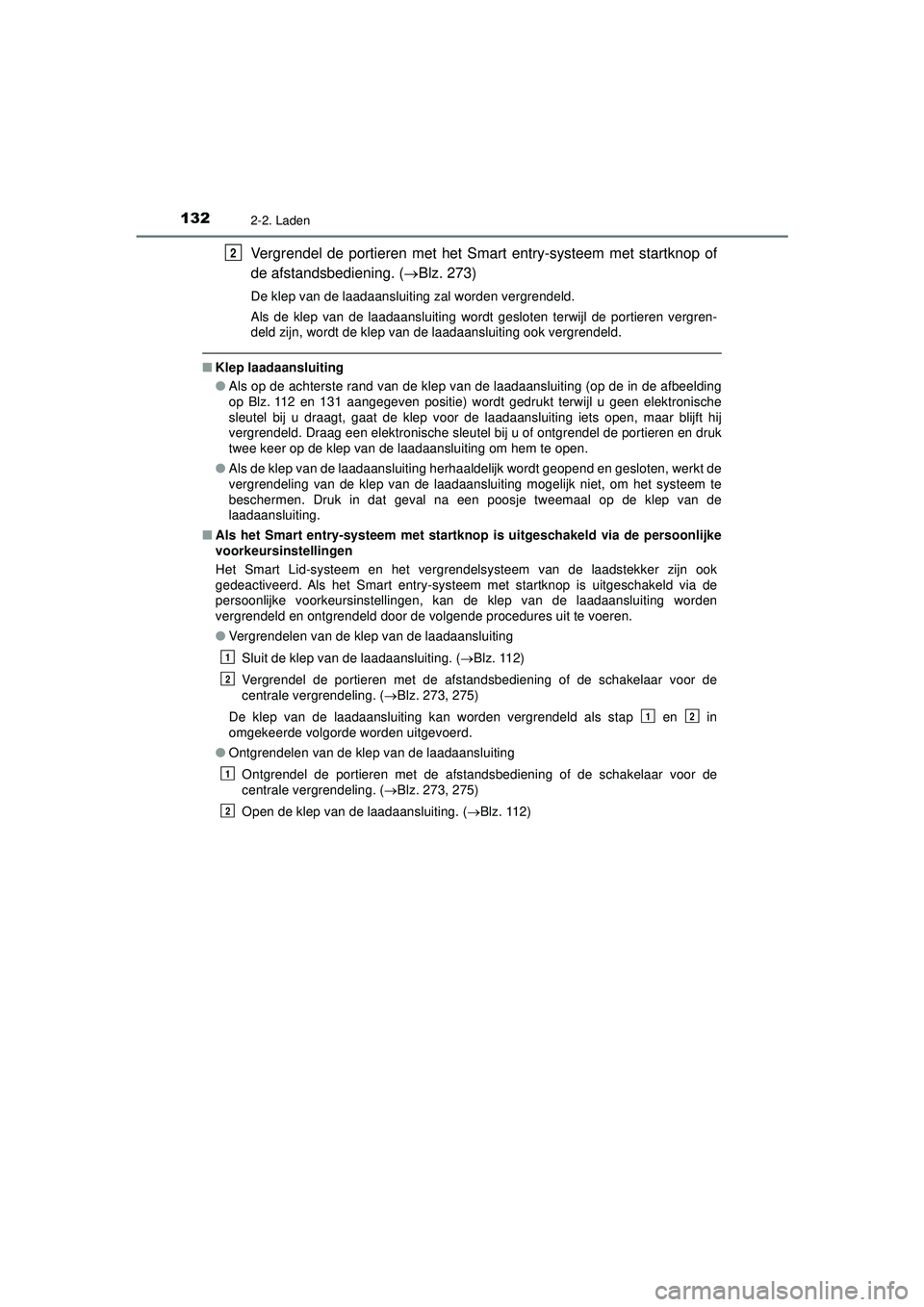

1322-2. Laden
Prius Plug-in Hybrid_OM_OM47E75E_(EE)
Vergrendel de portieren met het Smart entry-systeem met startknop of
de afstandsbediening. (Blz. 273)
De klep van de laadaansluiting zal worden vergrendeld.
Als de klep van de laadaansluiting wordt gesloten terwijl de portieren vergren-
deld zijn, wordt de klep van de laadaansluiting ook vergrendeld.
■Klep laadaansluiting
●Als op de achterste rand van de klep van de laadaansluiting (op de in de afbeelding
op Blz. 112 en 131 aangegeven positie) wordt gedrukt terwijl u geen elektronische
sleutel bij u draagt, gaat de klep voor de laadaansluiting iets open, maar blijft hij
vergrendeld. Draag een elektronische sleutel bij u of ontgrendel de portieren en druk
twee keer op de klep van de laadaansluiting om hem te open.
● Als de klep van de laadaansluiting herhaaldelijk wordt geopend en gesloten, werkt de
vergrendeling van de klep van de laadaansluiting mogelijk niet, om het systeem te
beschermen. Druk in dat geval na een poosje tweemaal op de klep van de
laadaansluiting.
■ Als het Smart entry-systeem met startknop is uitgeschakeld via de persoonlijke
voorkeursinstellingen
Het Smart Lid-systeem en het vergrendelsysteem van de laadstekker zijn ook
gedeactiveerd. Als het Smart entry-systeem met startknop is uitgeschakeld via de
persoonlijke voorkeursinstellingen, kan de klep van de laadaansluiting worden
vergrendeld en ontgrendeld door de volgende procedures uit te voeren.
● Vergrendelen van de klep van de laadaansluiting
Sluit de klep van de laadaansluiting. ( Blz. 112)
Vergrendel de portieren met de afstandsbediening of de schakelaar voor de
centrale vergrendeling. ( Blz. 273, 275)
De klep van de laadaansluiting kan worden vergrendeld als stap en in
omgekeerde volgorde worden uitgevoerd.
● Ontgrendelen van de klep van de laadaansluiting
Ontgrendel de portieren met de afstandsbediening of de schakelaar voor de
centrale vergrendeling. ( Blz. 273, 275)
Open de klep van de laadaansluiting. ( Blz. 112)
2
1
2
12
1
2
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 132 Tuesday, May 11, 2021 9:32 AM

1332-2. Laden
2
Plug-in hybridesysteem
Prius Plug-in Hybrid_OM_OM47E75E_(EE)■
Als de klep van de laadaansluiting niet opengaat
Als de klep van de laadaansluiting niet opengaat met de normale procedure, kan hij
met een noodprocedure worden geopend door de volgende stappen uit te voeren.
Open de achterklep. ( Blz. 278)
Pak de wielmoersleutel. ( Blz. 613)
Steek de wielmoersleutel naar binnen zoals aangegeven in de afbeelding.
Druk op het midden van de achterste rand van de klep van de laadaansluiting om
hem te openen. ( Blz. 112)
Deze ontgrendelmethode mag alleen in noodgevallen worden gebruikt. Laat, als het
probleem blijft bestaan, de auto direct nakijken door een erkende Toyota-dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste
deskundige.
Trek aan de knop en verwijder de klep zoals
aangegeven in de afbeelding.
Plaats het uiteinde van de wielmoersleutel
in de uitsparing in het paneel.
Plaats het L-vormige deel van de wiel-
moersleutel zo dat de sleutel rust op de
afdekplaat.
(Plaats de wielmoersleutel zo dat hij
haaks op de werkopening staat.)
Beweeg de wielmoersleutel vanuit de toe-
stand in stap omhoog.
Door te drukken op de noodontgrendelings-
hendel in de werkopening zal de klep van de
laadaansluiting ontgrendeld worden.
1
2
3
4
1
2
5
4
6
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 133 Tuesday, May 11, 2021 9:32 AM

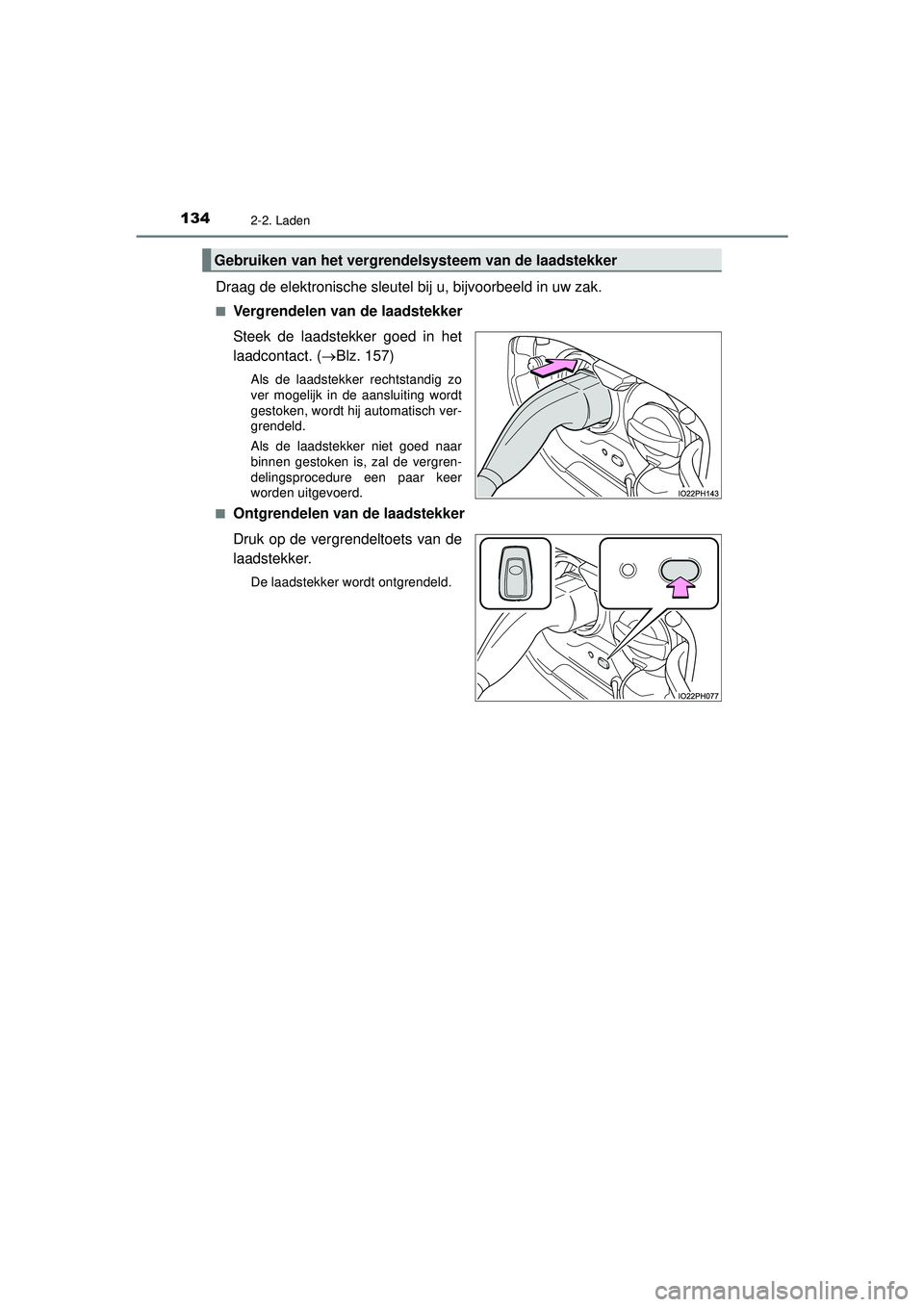

1342-2. Laden
Prius Plug-in Hybrid_OM_OM47E75E_(EE)
Draag de elektronische sleutel bij u, bijvoorbeeld in uw zak.
■Vergrendelen van de laadstekker
Steek de laadstekker goed in het
laadcontact. (Blz. 157)
Als de laadstekker rechtstandig zo
ver mogelijk in de aansluiting wordt
gestoken, wordt hij automatisch ver-
grendeld.
Als de laadstekker niet goed naar
binnen gestoken is, zal de vergren-
delingsprocedure een paar keer
worden uitgevoerd.
■
Ontgrendelen van de laadstekker
Druk op de vergrendeltoets van de
laadstekker.
De laadstekker wordt ontgrendeld.
Gebruiken van het vergrendelsysteem van de laadstekker
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 134 Tuesday, May 11, 2021 9:32 AM
