1352-2. Laden
2
Plug-in hybridesysteem
Prius Plug-in Hybrid_OM_OM47E75E_(EE)

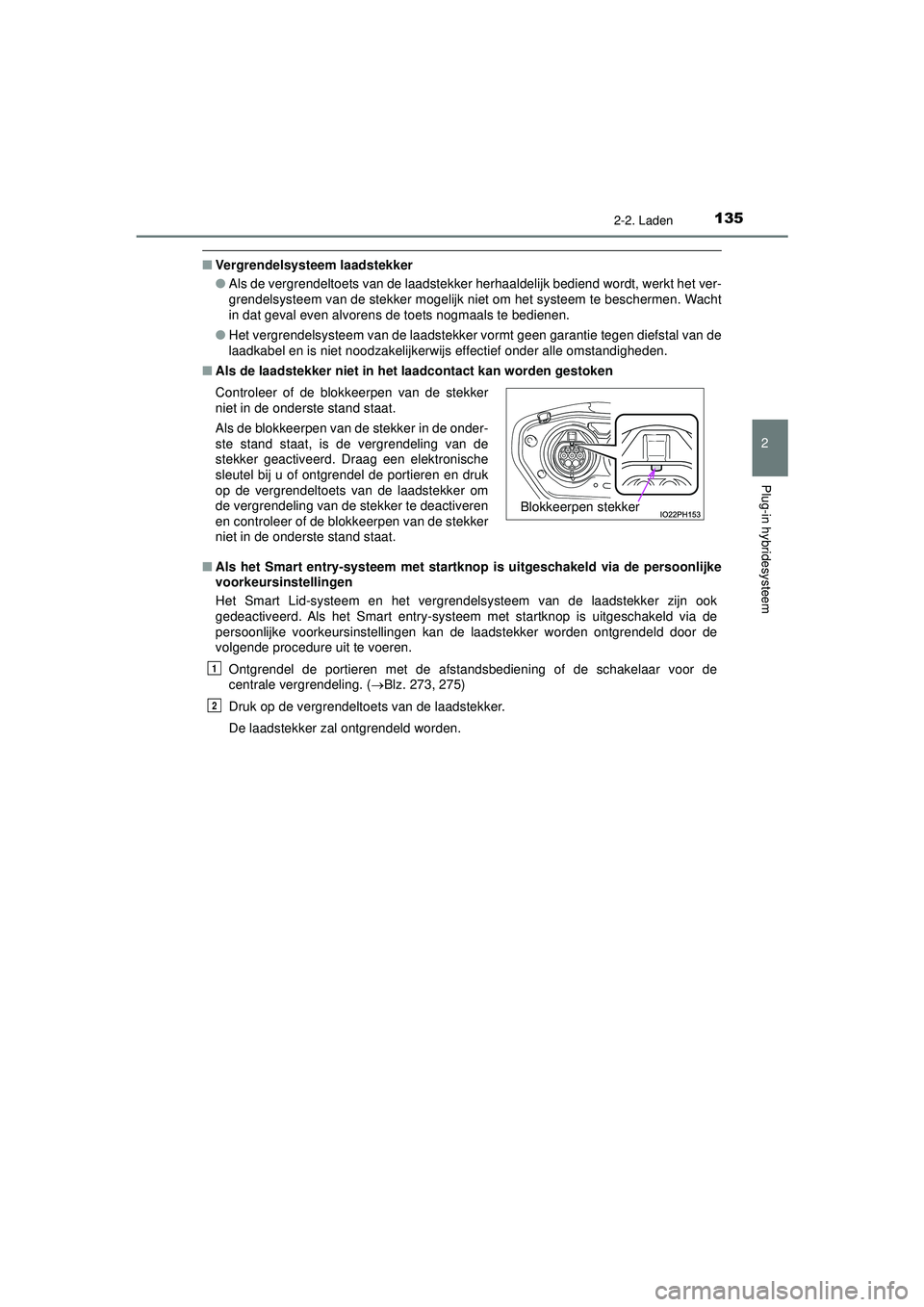

■Vergrendelsysteem laadstekker
●Als de vergrendeltoets van de laadstekker herhaaldelijk bediend wordt, werkt het ver-
grendelsysteem van de stekker mogelijk niet om het systeem te beschermen. Wacht
in dat geval even alvorens de toets nogmaals te bedienen.
● Het vergrendelsysteem van de laadstekker vormt geen garantie tegen diefstal van de
laadkabel en is niet noodzakelijkerwijs effectief onder alle omstandigheden.
■ Als de laadstekker niet in het laadcontact kan worden gestoken
■ Als het Smart entry-systeem met startknop is uitgeschakeld via de persoonlijke
voorkeursinstellingen
Het Smart Lid-systeem en het vergrendelsysteem van de laadstekker zijn ook
gedeactiveerd. Als het Smart entry-systeem met startknop is uitgeschakeld via de
persoonlijke voorkeursinstellingen kan de laadstekker worden ontgrendeld door de
volgende procedure uit te voeren.
Ontgrendel de portieren met de afstandsbediening of de schakelaar voor de
centrale verg rendeling. (Blz. 273, 275)
Druk op de vergrendeltoets van de laadstekker.
De laadstekker zal ontgrendeld worden.
Controleer of de blokkeerpen van de stekker
niet in de onderste stand staat.
Als de blokkeerpen van de stekker in de onder-
ste stand staat, is de vergrendeling van de
stekker geactiveerd. Draag een elektronische
sleutel bij u of ontgrendel de portieren en druk
op de vergrendeltoets van de laadstekker om
de vergrendeling van de stekker te deactiveren
en controleer of de blokkeerpen van de stekker
niet in de onderste stand staat.
Blokkeerpen stekker
1
2
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 135 Tuesday, May 11, 2021 9:32 AM

1362-2. Laden
Prius Plug-in Hybrid_OM_OM47E75E_(EE)■

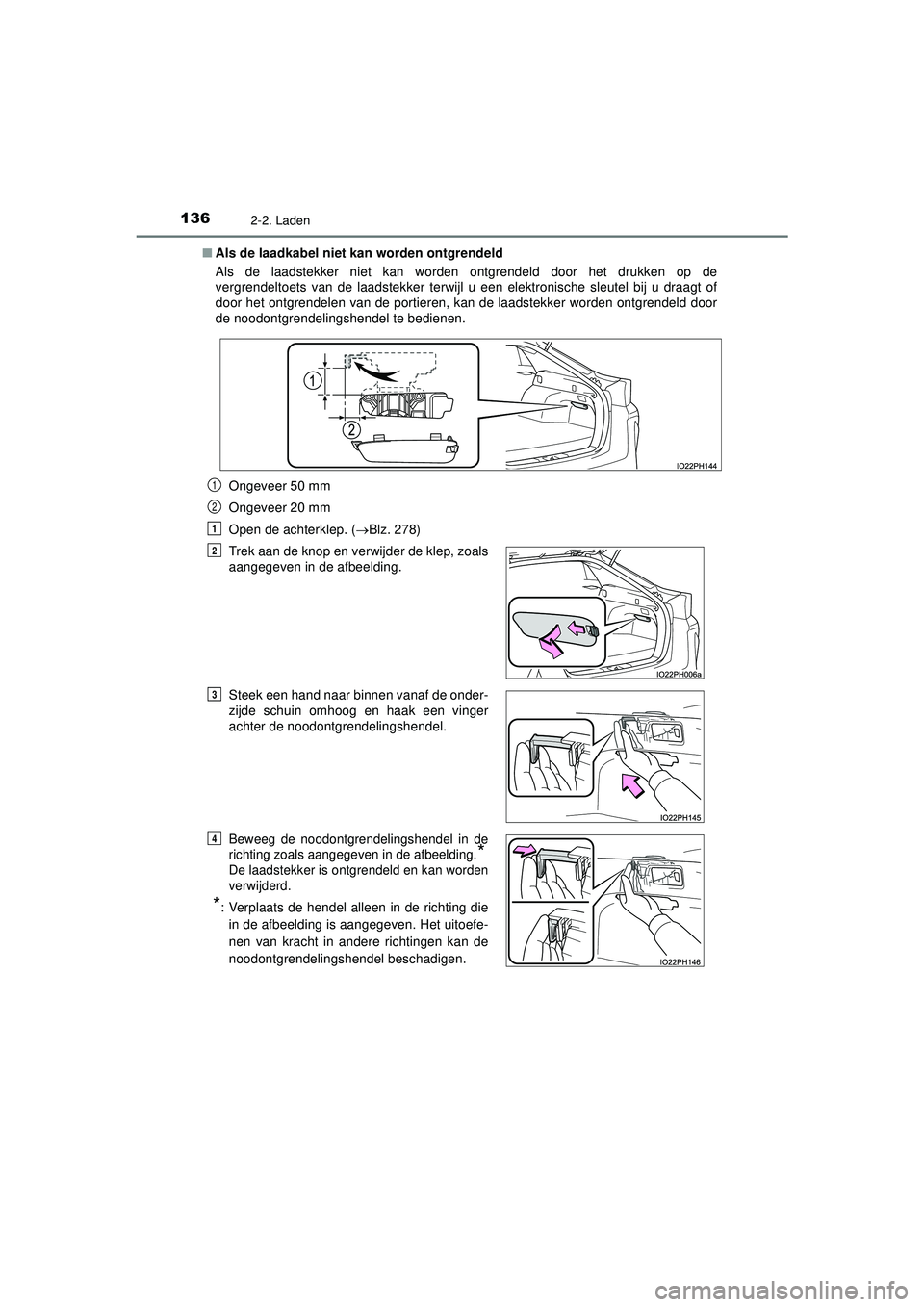

Als de laadkabel niet kan worden ontgrendeld
Als de laadstekker niet kan worden ontgrendeld door het drukken op de
vergrendeltoets van de laadstekker terwijl u een elektronische sleutel bij u draagt of
door het ontgrendelen van de portieren, kan de laadstekker worden ontgrendeld door
de noodontgrendelingshendel te bedienen.
Ongeveer 50 mm
Ongeveer 20 mm
Open de achterklep. ( Blz. 278)
Trek aan de knop en verwijder de klep, zoals
aangegeven in de afbeelding.
Steek een hand naar binnen vanaf de onder-
zijde schuin omhoog en haak een vinger
achter de noodontgrendelingshendel.
Beweeg de noodontgrendelingshendel in de
richting zoals aangegeven in de afbeelding.*
De laadstekker is ontgrendeld en kan worden
verwijderd.
*: Verplaats de hendel alleen in de richting die
in de afbeelding is aangegeven. Het uitoefe-
nen van kracht in andere richtingen kan de
noodontgrendelingshendel beschadigen.
1
2
1
2
3
4
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 136 Tuesday, May 11, 2021 9:32 AM

1372-2. Laden
2
Plug-in hybridesysteem

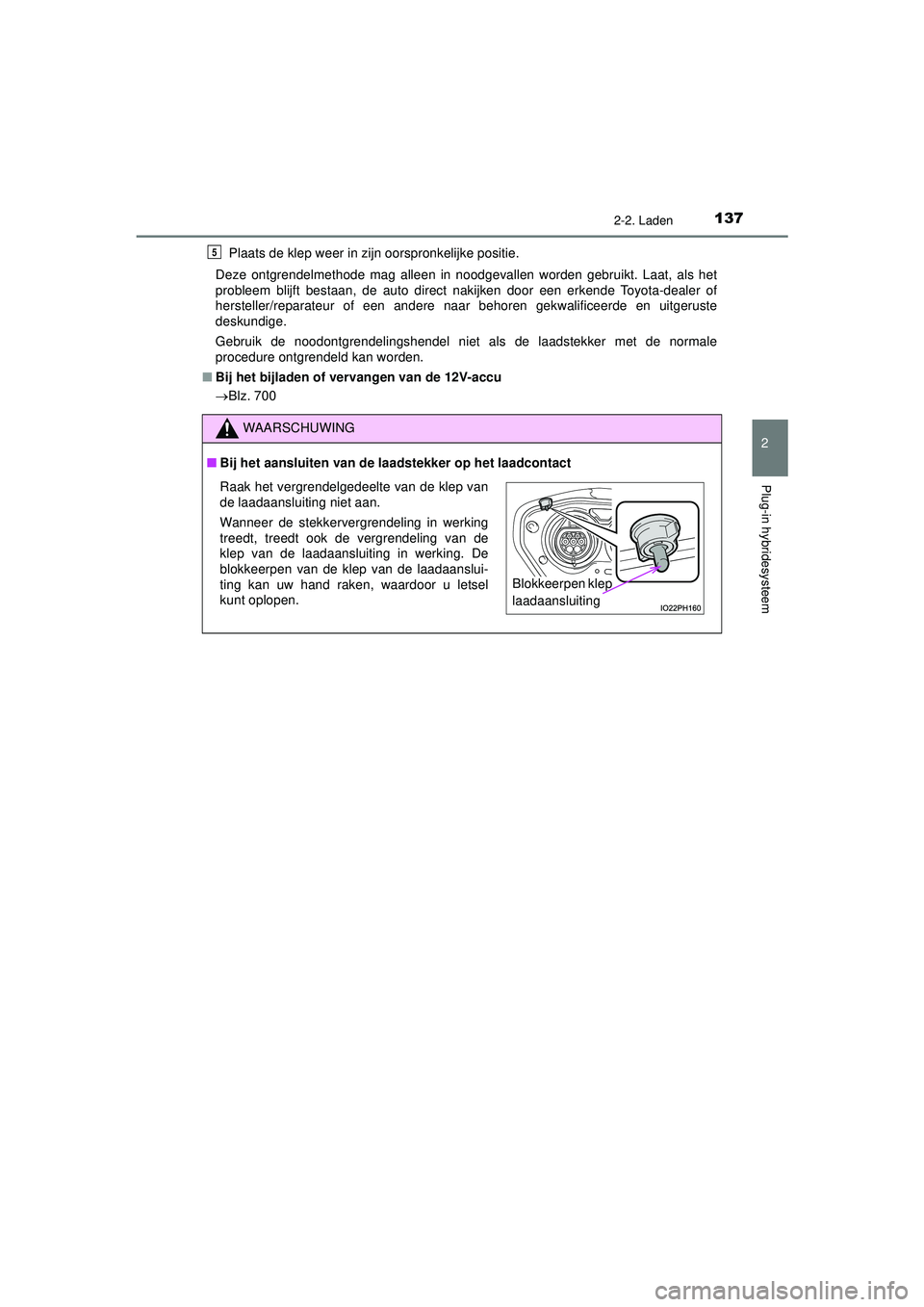

Prius Plug-in Hybrid_OM_OM47E75E_(EE)Plaats de klep weer in zijn oorspronkelijke positie.
Deze ontgrendelmethode mag alleen in noodgevallen worden gebruikt. Laat, als het
probleem blijft bestaan, de auto direct nakijken door een erkende Toyota-dealer of
hersteller/reparateur of een andere naa r behoren gekwalificeerde en uitgeruste
deskundige.
Gebruik de noodontgrendelingshendel niet als de laadstekker met de normale
procedure ontgrendeld kan worden.
■ Bij het bijladen of vervangen van de 12V-accu
Blz. 700
WAARSCHUWING
■ Bij het aansluiten van de laadstekker op het laadcontact
5
Raak het vergrendelgedeelte van de klep van
de laadaansluiting niet aan.
Wanneer de stekkervergrendeling in werking
treedt, treedt ook de vergrendeling van de
klep van de laadaansluiting in werking. De
blokkeerpen van de klep van de laadaanslui-
ting kan uw hand raken, waardoor u letsel
kunt oplopen.
Blokkeerpen klep
laadaansluiting
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 137 Tuesday, May 11, 2021 9:32 AM

1382-2. Laden
Prius Plug-in Hybrid_OM_OM47E75E_(EE)

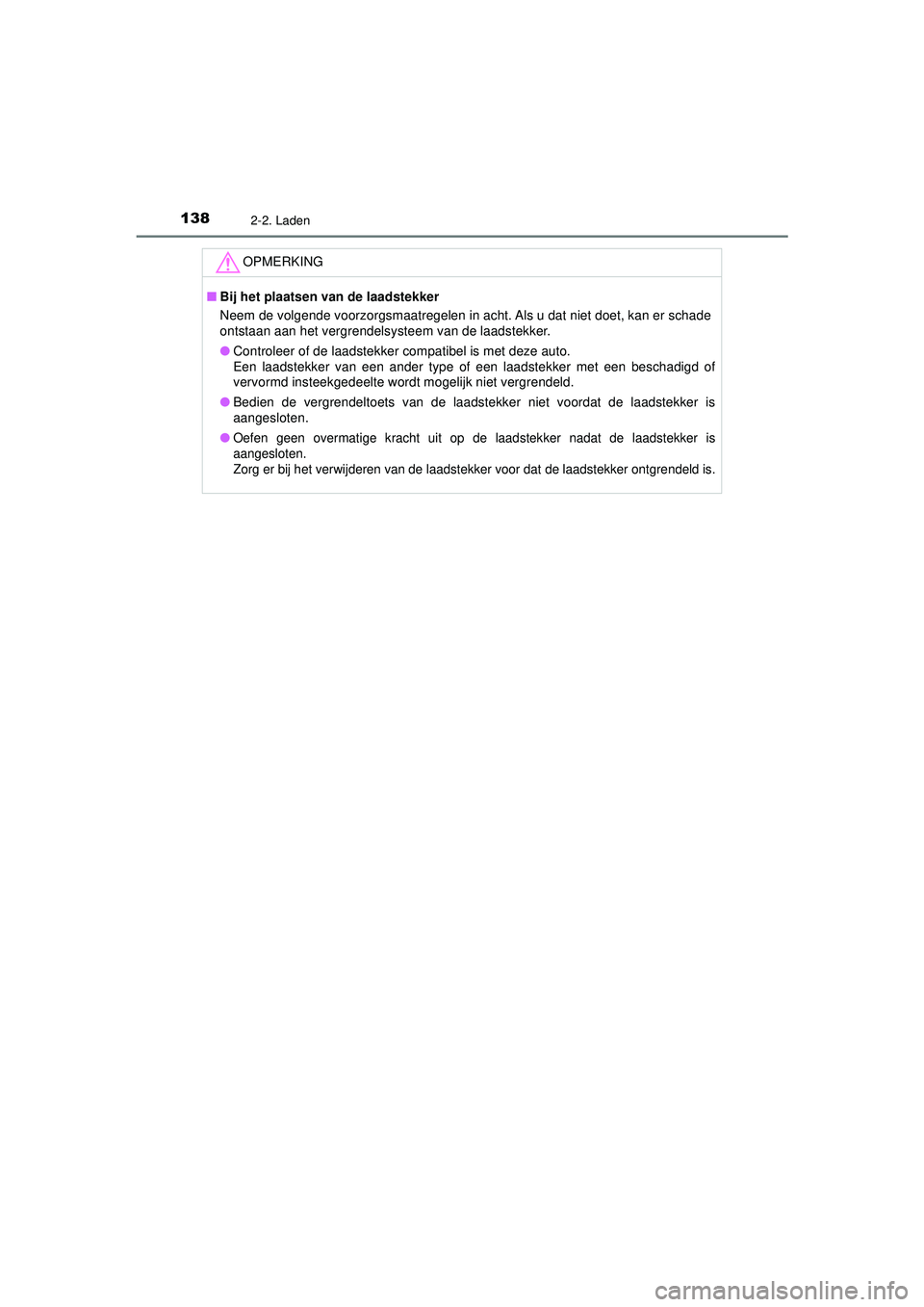

OPMERKING
■Bij het plaatsen van de laadstekker
Neem de volgende voorzorgsmaatregelen in acht. Als u dat niet doet, kan er schade
ontstaan aan het vergrendelsysteem van de laadstekker.
● Controleer of de laadstekker compatibel is met deze auto.
Een laadstekker van een ander type of een laadstekker met een beschadigd of
vervormd insteekgedeelte wordt mogelijk niet vergrendeld.
● Bedien de vergrendeltoets van de laadstekker niet voordat de laadstekker is
aangesloten.
●
Oefen geen overmatige kracht uit op de laadstekker nadat de laadstekker is
aangesloten.
Zorg er bij het verwijderen van de laadstekker voor dat de laadstekker ontgrendeld is.
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 138 Tuesday, May 11, 2021 9:32 AM

139
2
2-2. Laden
Plug-in hybridesysteem
Prius Plug-in Hybrid_OM_OM47E75E_(EE)

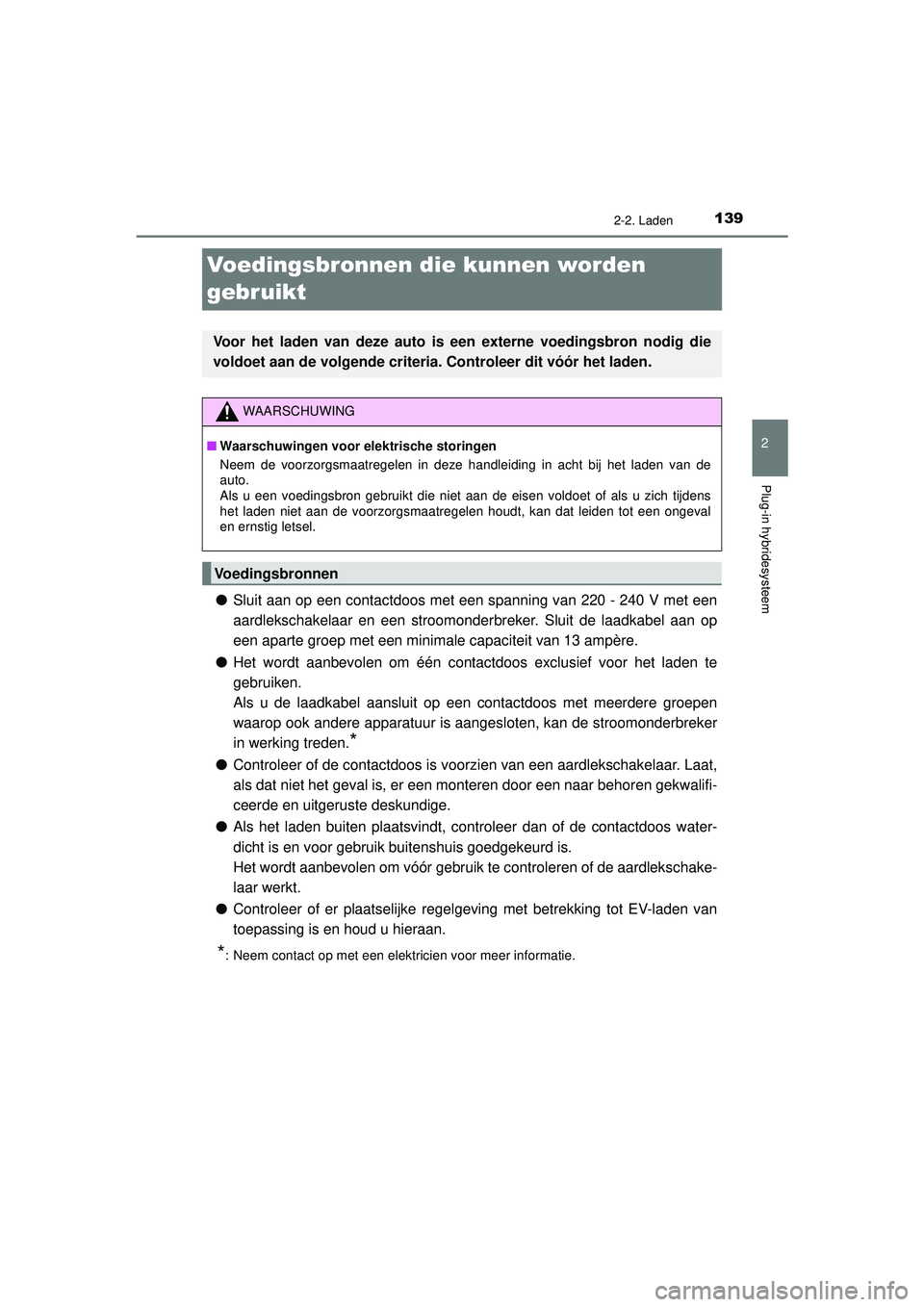

Voedingsbronnen die kunnen worden
gebruikt
●Sluit aan op een contactdoos met een spanning van 220 - 240 V met een
aardlekschakelaar en een stroomonderbreker. Sluit de laadkabel aan op
een aparte groep met een minimale capaciteit van 13 ampère.
● Het wordt aanbevolen om één contactdoos exclusief voor het laden te
gebruiken.
Als u de laadkabel aansluit op een contactdoos met meerdere groepen
waarop ook andere apparatuur is aangesloten, kan de stroomonderbreker
in werking treden.
*
●Controleer of de contactdoos is voorzien van een aardlekschakelaar. Laat,
als dat niet het geval is, er een monteren door een naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
● Als het laden buiten plaatsvindt, controleer dan of de contactdoos water-
dicht is en voor gebruik buitenshuis goedgekeurd is.
Het wordt aanbevolen om vóór gebruik te controleren of de aardlekschake-
laar werkt.
● Controleer of er plaatselijke regelgeving met betrekking tot EV-laden van
toepassing is en houd u hieraan.
*: Neem contact op met een elektricien voor meer informatie.
Voor het laden van deze auto is een externe voedingsbron nodig die
voldoet aan de volgende criteria . Controleer dit vóór het laden.
WAARSCHUWING
■Waarschuwingen voor elektrische storingen
Neem de voorzorgsmaatregelen in deze handleiding in acht bij het laden van de
auto.
Als u een voedingsbron gebruikt die niet aan de eisen voldoet of als u zich tijdens
het laden niet aan de voorzorgsmaatregelen houdt, kan dat leiden tot een ongeval
en ernstig letsel.
Voedingsbronnen
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 139 Tuesday, May 11, 2021 9:32 AM

1402-2. Laden
Prius Plug-in Hybrid_OM_OM47E75E_(EE)

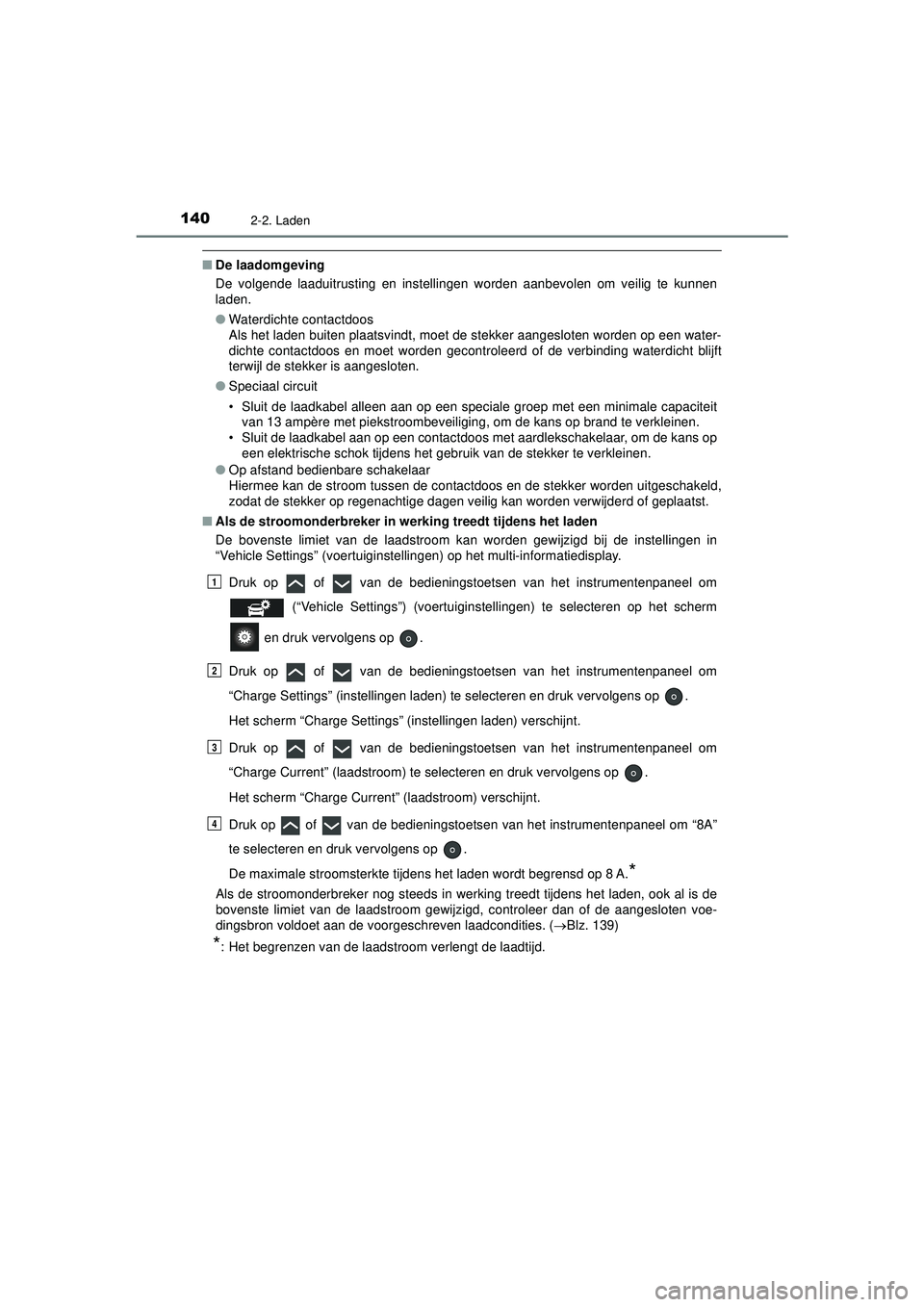

■De laadomgeving
De volgende laaduitrusting en instellingen worden aanbevolen om veilig te kunnen
laden.
●Waterdichte contactdoos
Als het laden buiten plaatsvindt, moet de stekker aangesloten worden op een water-
dichte contactdoos en moet worden gecontroleerd of de verbinding waterdicht blijft
terwijl de stekker is aangesloten.
● Speciaal circuit
• Sluit de laadkabel alleen aan op een speciale groep met een minimale capaciteit
van 13 ampère met piekstroombeveiliging, om de kans op brand te verkleinen.
• Sluit de laadkabel aan op een contactdoos met aardlekschakelaar, om de kans op een elektrische schok tijdens het gebruik van de stekker te verkleinen.
● Op afstand bedienbare schakelaar
Hiermee kan de stroom tussen de contactdoos en de stekker worden uitgeschakeld,
zodat de stekker op regenachtige dagen veilig kan worden verwijderd of geplaatst.
■ Als de stroomonderbreker in werking treedt tijdens het laden
De bovenste limiet van de laadstroom kan worden gewijzigd bij de instellingen in
“Vehicle Settings” (voertuiginstellingen) op het multi-informatiedisplay.
Druk op of van de bedieningstoetsen van het instrumentenpaneel om (“Vehicle Settings”) (voertuiginstellingen) te selecteren op het scherm
en druk vervolgens op .
Druk op of van de bedieningstoetsen van het instrumentenpaneel om
“Charge Settings” (instellingen laden) te selecteren en druk vervolgens op .
Het scherm “Charge Settings” (instellingen laden) verschijnt.
Druk op of van de bedieningstoetsen van het instrumentenpaneel om
“Charge Current” (laadstroom) te selecteren en druk vervolgens op .
Het scherm “Charge Current” (laadstroom) verschijnt.
Druk op of van de bedieningstoetsen van het instrumentenpaneel om “8A”
te selecteren en druk vervolgens op .
De maximale stroomsterkte tijdens het laden wordt begrensd op 8 A.
*
Als de stroomonderbreker nog steeds in werking treedt tijdens het laden, ook al is de
bovenste limiet van de laadstroom gewijzigd, controleer dan of de aangesloten voe-
dingsbron voldoet aan de voorgeschreven laadcondities. ( Blz. 139)
*: Het begrenzen van de laadstroom verlengt de laadtijd.
1
2
3
4
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 140 Tuesday, May 11, 2021 9:32 AM

1412-2. Laden
2
Plug-in hybridesysteem
Prius Plug-in Hybrid_OM_OM47E75E_(EE)
WAARSCHUWING

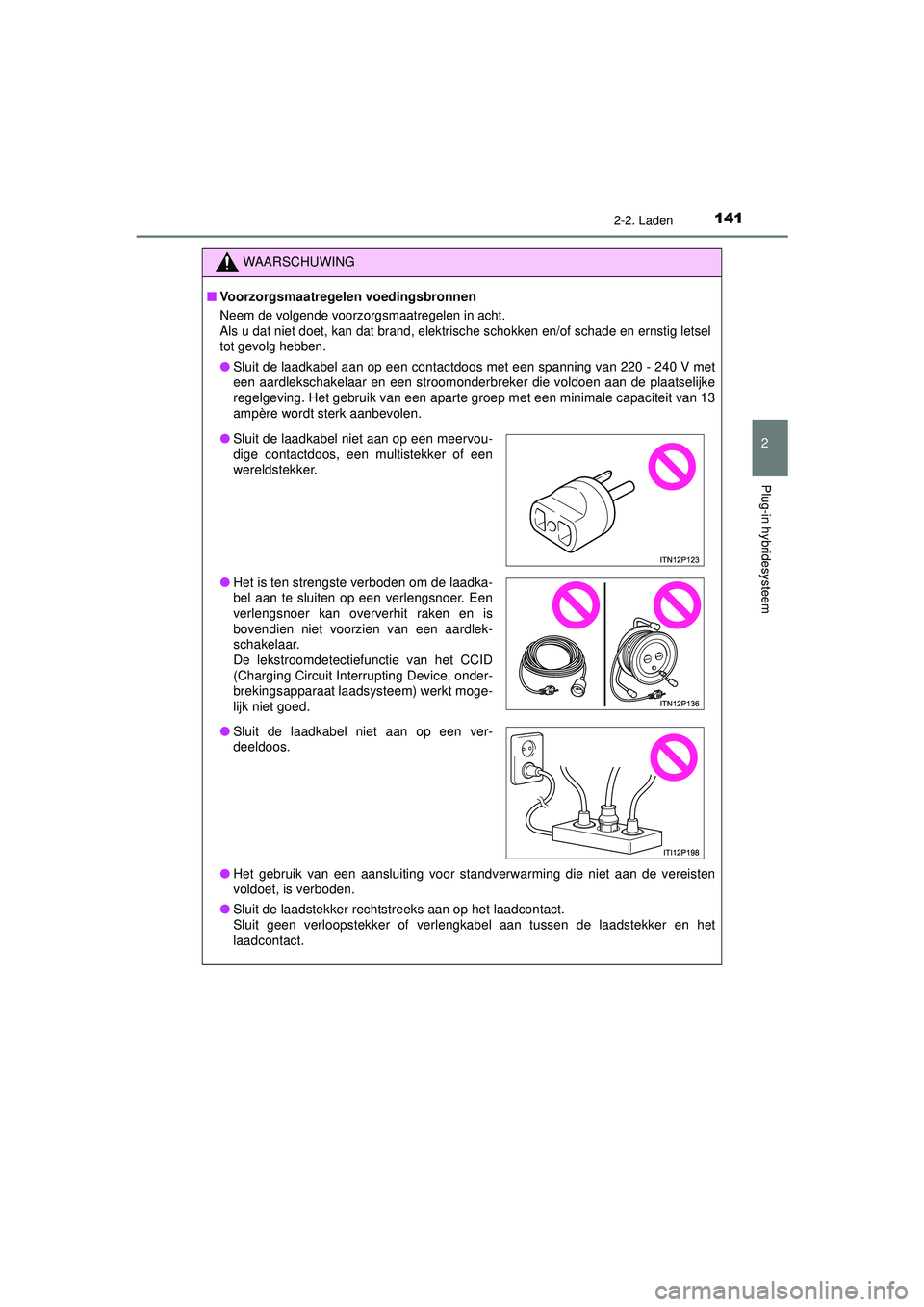

■Voorzorgsmaatregelen voedingsbronnen
Neem de volgende voorzorgsmaatregelen in acht.
Als u dat niet doet, kan dat brand, elektrische schokken en/of schade en ernstig letsel
tot gevolg hebben.
● Sluit de laadkabel aan op een contactdoos met een spanning van 220 - 240 V met
een aardlekschakelaar en een stroomonderbreker die voldoen aan de plaatselijke
regelgeving. Het gebruik van een aparte groep met een minimale capaciteit van 13
ampère wordt sterk aanbevolen.
● Het gebruik van een aansluiting voor standverwarming die niet aan de vereisten
voldoet, is verboden.
● Sluit de laadstekker rechtstreeks aan op het laadcontact.
Sluit geen verloopstekker of verlengkabel aan tussen de laadstekker en het
laadcontact.
●Sluit de laadkabel niet aan op een meervou-
dige contactdoos, een multistekker of een
wereldstekker.
● Het is ten strengste verboden om de laadka-
bel aan te sluiten op een verlengsnoer. Een
verlengsnoer kan oververhit raken en is
bovendien niet voorzien van een aardlek-
schakelaar.
De lekstroomdetectiefunctie van het CCID
(Charging Circuit Interrupting Device, onder-
brekingsapparaat laadsysteem) werkt moge-
lijk niet goed.
● Sluit de laadkabel niet aan op een ver-
deeldoos.
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 141 Tuesday, May 11, 2021 9:32 AM

1422-2. Laden
Prius Plug-in Hybrid_OM_OM47E75E_(EE)

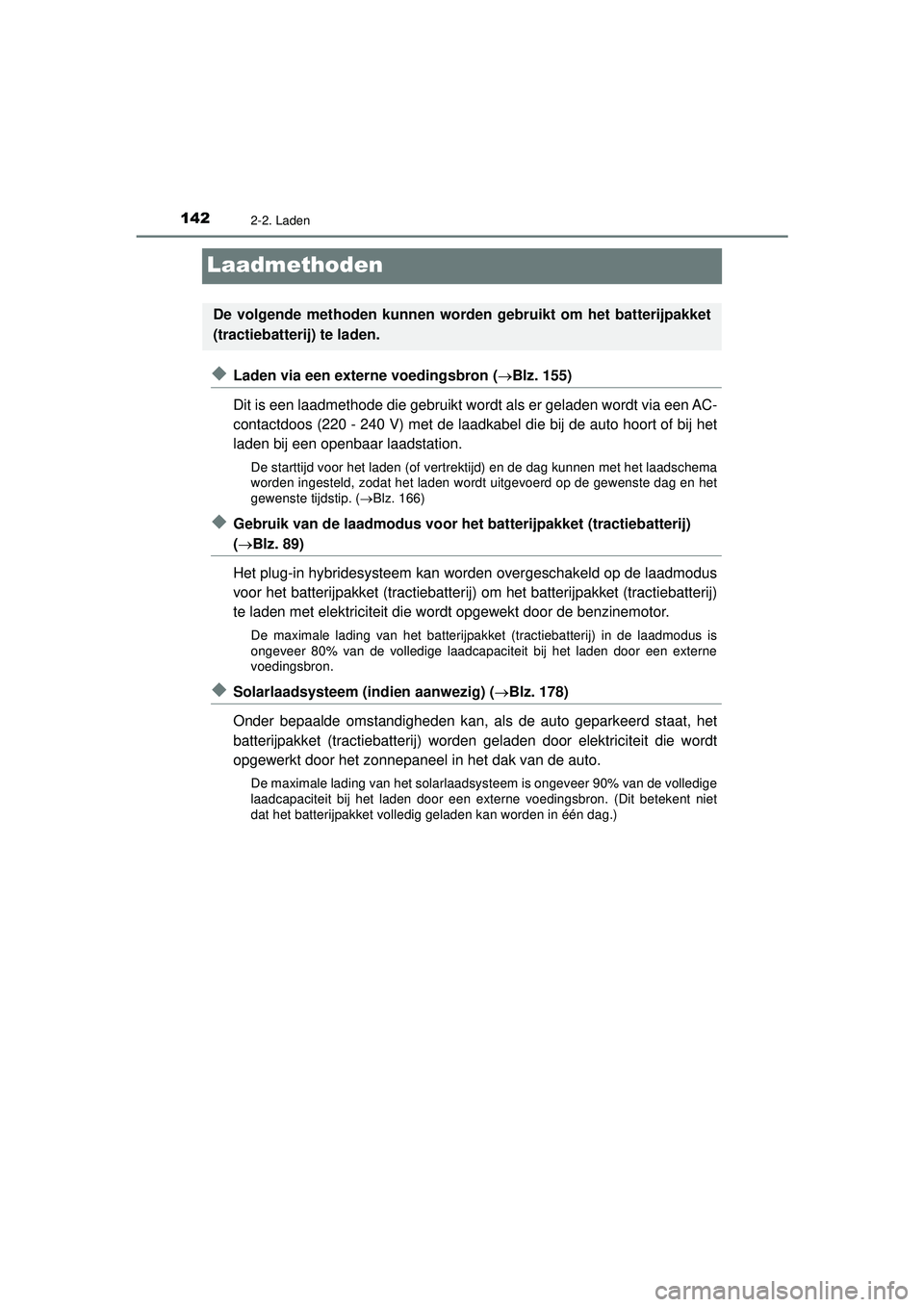

Laadmethoden
◆Laden via een externe voedingsbron (Blz. 155)
Dit is een laadmethode die gebruikt wordt als er geladen wordt via een AC-
contactdoos (220 - 240 V) met de laadkabel die bij de auto hoort of bij het
laden bij een openbaar laadstation.
De starttijd voor het laden (of vertrektijd) en de dag kunnen met het laadschema
worden ingesteld, zodat het laden wordt uitgevoerd op de gewenste dag en het
gewenste tijdstip. (Blz. 166)
◆Gebruik van de laadmodus voor he t batterijpakket (tractiebatterij)
(Blz. 89)
Het plug-in hybridesysteem kan worden overgeschakeld op de laadmodus
voor het batterijpakket (tractiebatterij) om het batterijpakket (tractiebatterij)
te laden met elektriciteit die wordt opgewekt door de benzinemotor.
De maximale lading van het batterijpakket (tractiebatterij) in de laadmodus is
ongeveer 80% van de volledige laadcapaciteit bij het laden door een externe
voedingsbron.
◆Solarlaadsysteem (indien aanwezig) ( Blz. 178)
Onder bepaalde omstandigheden kan, als de auto geparkeerd staat, het
batterijpakket (tractiebatterij) worden geladen door elektriciteit die wordt
opgewerkt door het zonnepaneel in het dak van de auto.
De maximale lading van het solarlaadsysteem is ongeveer 90% van de volledige
laadcapaciteit bij het laden door een externe voedingsbron. (Dit betekent niet
dat het batterijpakket volledig geladen kan worden in één dag.)
De volgende methoden kunnen word en gebruikt om het batterijpakket
(tractiebatterij) te laden.
