2022 TOYOTA PRIUS PLUG-IN HYBRID Instructieboekje (in Dutch)

6397-3. Zelf uit te voeren onderhoud
Prius Plug-in Hybrid_OM_OM47E75E_(EE)
7
Onderhoud en verzorging

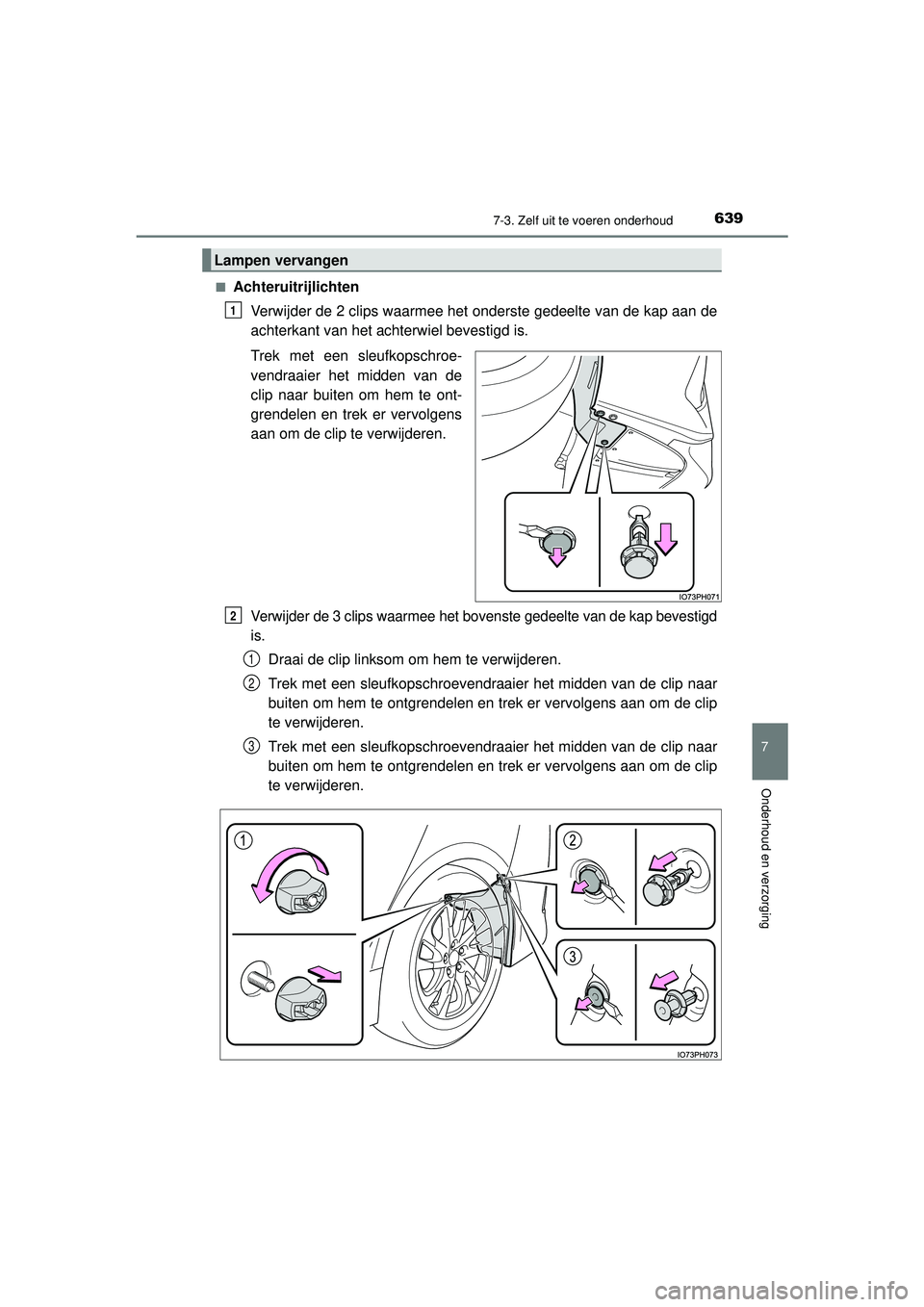

■AchteruitrijlichtenVerwijder de 2 clips waarmee het onderste gedeelte van de kap aan de
achterkant van het achterwiel bevestigd is.
Trek met een sleufkopschroe-
vendraaier het midden van de
clip naar buiten om hem te ont-
grendelen en trek er vervolgens
aan om de clip te verwijderen.
Verwijder de 3 clips waarmee het bov enste gedeelte van de kap bevestigd
is.
Draai de clip linksom om hem te verwijderen.
Trek met een sleufkopschroevendraaier het midden van de clip naar
buiten om hem te ontgrendelen en trek er vervolgens aan om de clip
te verwijderen.
Trek met een sleufkopschroevendraaier het midden van de clip naar
buiten om hem te ontgrendelen en trek er vervolgens aan om de clip
te verwijderen.
Lampen vervangen
1
2
1
2
3
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 639 Tuesday, May 11, 2021 9:32 AM

6407-3. Zelf uit te voeren onderhoud
Prius Plug-in Hybrid_OM_OM47E75E_(EE)

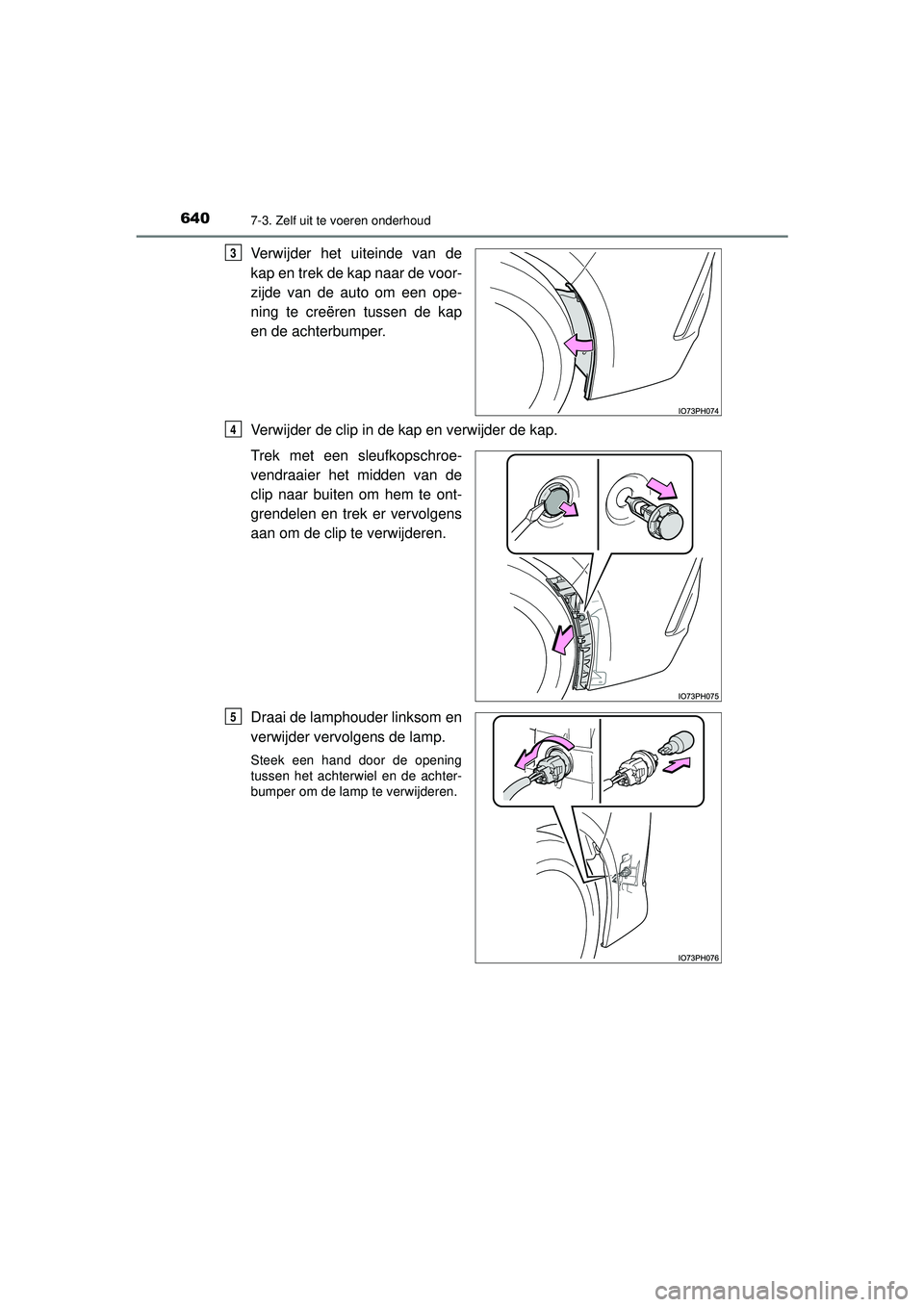

Verwijder het uiteinde van de
kap en trek de kap naar de voor-
zijde van de auto om een ope-
ning te creëren tussen de kap
en de achterbumper.
Verwijder de clip in de kap en verwijder de kap.
Trek met een sleufkopschroe-
vendraaier het midden van de
clip naar buiten om hem te ont-
grendelen en trek er vervolgens
aan om de clip te verwijderen.
Draai de lamphouder linksom en
verwijder vervolgens de lamp.
Steek een hand door de opening
tussen het achterwiel en de achter-
bumper om de lamp te verwijderen.
3
4
5
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 640 Tuesday, May 11, 2021 9:32 AM

6417-3. Zelf uit te voeren onderhoud
Prius Plug-in Hybrid_OM_OM47E75E_(EE)
7
Onderhoud en verzorging

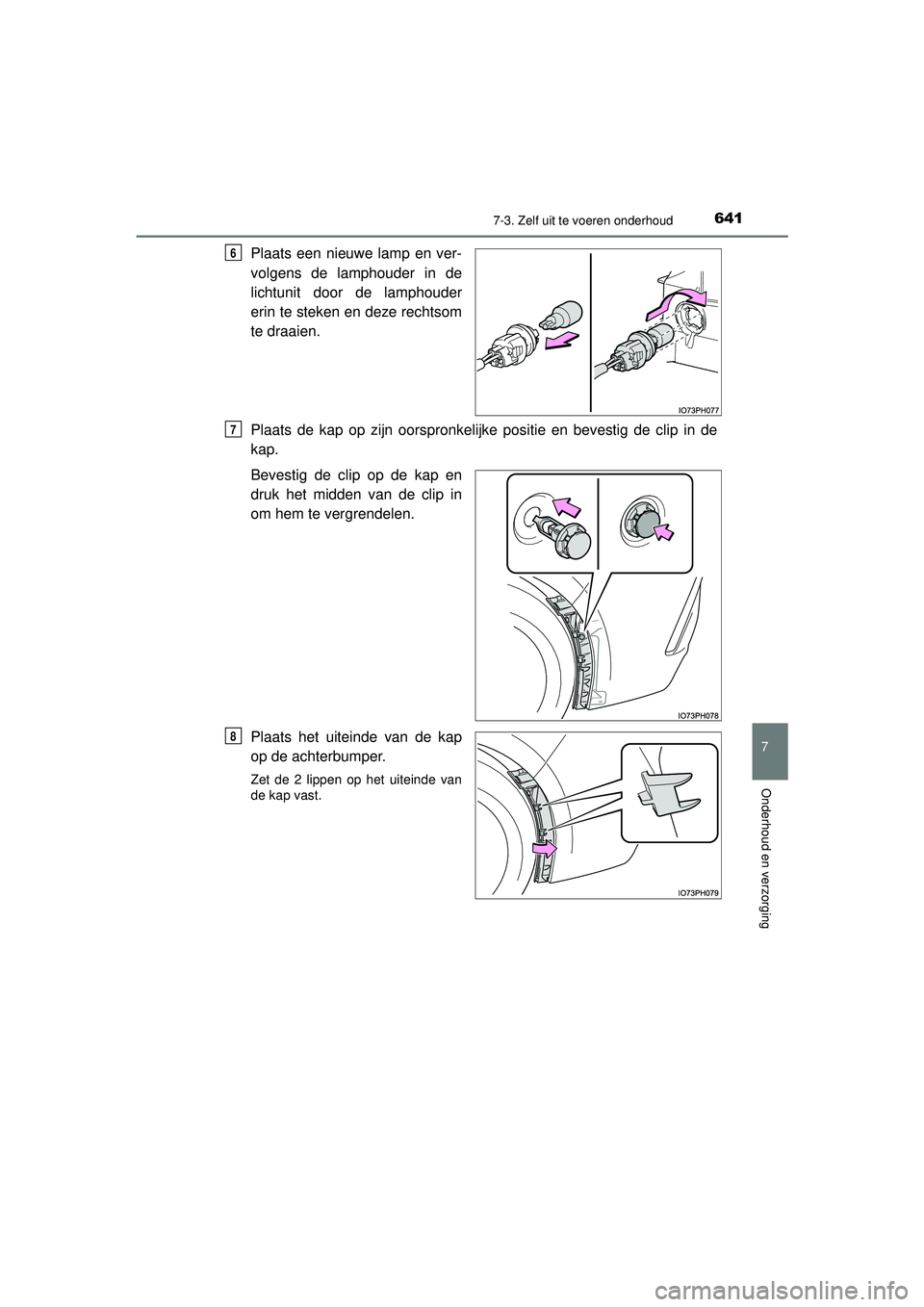

Plaats een nieuwe lamp en ver-
volgens de lamphouder in de
lichtunit door de lamphouder
erin te steken en deze rechtsom
te draaien.
Plaats de kap op zijn oorspronkelijke positie en bevestig de clip in de
kap.
Bevestig de clip op de kap en
druk het midden van de clip in
om hem te vergrendelen.
Plaats het uiteinde van de kap
op de achterbumper.
Zet de 2 lippen op het uiteinde van
de kap vast.
6
7
8
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 641 Tuesday, May 11, 2021 9:32 AM

6427-3. Zelf uit te voeren onderhoud
Prius Plug-in Hybrid_OM_OM47E75E_(EE)

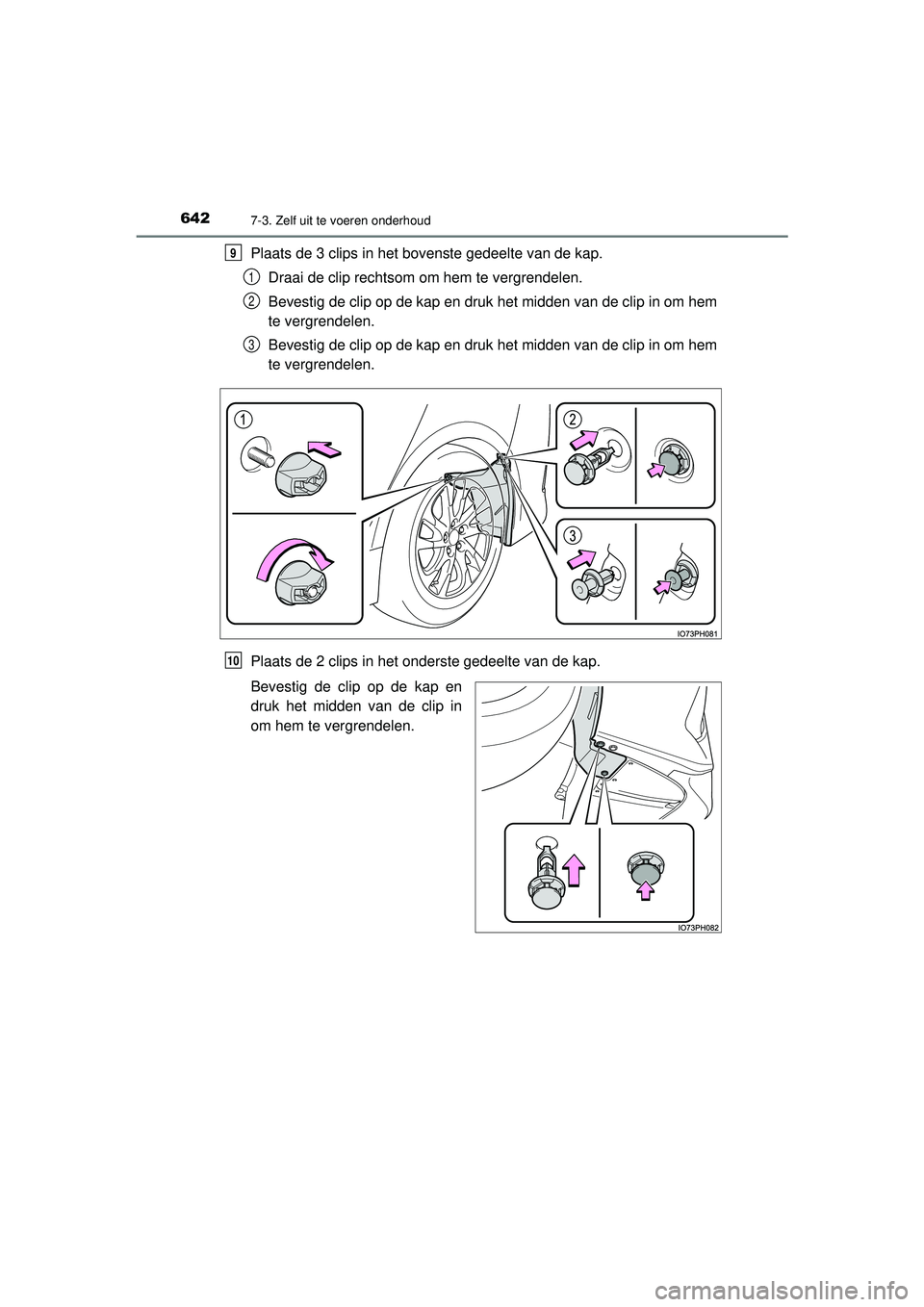

Plaats de 3 clips in het bovenste gedeelte van de kap.Draai de clip rechtsom om hem te vergrendelen.
Bevestig de clip op de kap en druk het midden van de clip in om hem
te vergrendelen.
Bevestig de clip op de kap en druk het midden van de clip in om hem
te vergrendelen.
Plaats de 2 clips in het onderste gedeelte van de kap.
Bevestig de clip op de kap en
druk het midden van de clip in
om hem te vergrendelen.9
1
2
3
10
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 642 Tuesday, May 11, 2021 9:32 AM

6437-3. Zelf uit te voeren onderhoud
Prius Plug-in Hybrid_OM_OM47E75E_(EE)
7
Onderhoud en verzorging

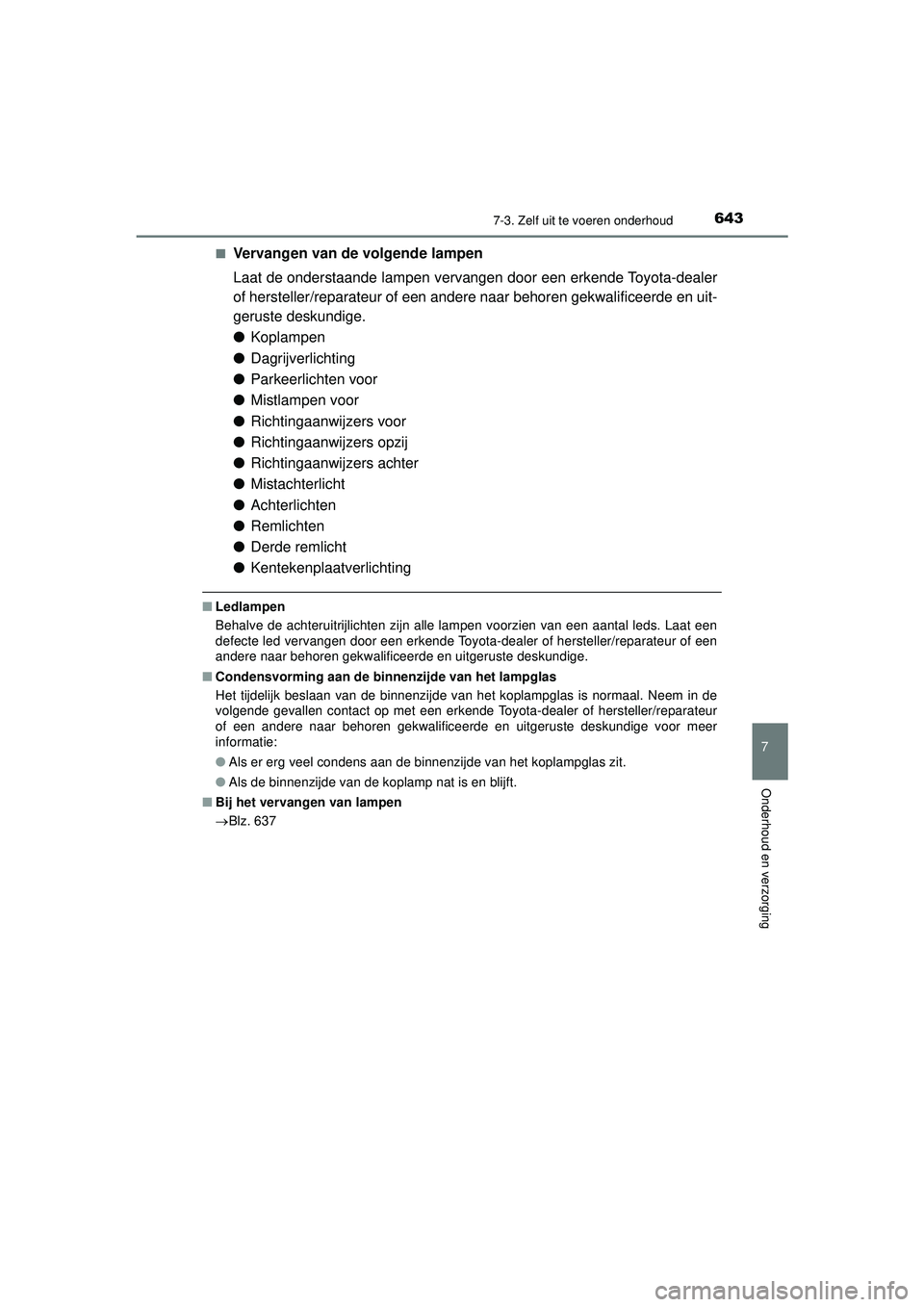

■Vervangen van de volgende lampen
Laat de onderstaande lampen vervangen door een erkende Toyota-dealer
of hersteller/reparateur of een andere naar behoren gekwalificeerde en uit-
geruste deskundige.
● Koplampen
● Dagrijverlichting
● Parkeerlichten voor
● Mistlampen voor
● Richtingaanwijzers voor
● Richtingaanwijzers opzij
● Richtingaanwijzers achter
● Mistachterlicht
● Achterlichten
● Remlichten
● Derde remlicht
● Kentekenplaatverlichting
■Ledlampen
Behalve de achteruitrijlichten zijn alle lampen voorzien van een aantal leds. Laat een
defecte led vervangen door een erkende Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uitgeruste deskundige.
■ Condensvorming aan de binnenzijde van het lampglas
Het tijdelijk beslaan van de binnenzijde van het koplampglas is normaal. Neem in de
volgende gevallen contact op met een erkende Toyota-dealer of hersteller/reparateur
of een andere naar behoren gekwalificeerde en uitgeruste deskundige voor meer
informatie:
●Als er erg veel condens aan de binnenzijde van het koplampglas zit.
● Als de binnenzijde van de koplamp nat is en blijft.
■ Bij het vervangen van lampen
Blz. 637
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 643 Tuesday, May 11, 2021 9:32 AM

6447-3. Zelf uit te voeren onderhoud
Prius Plug-in Hybrid_OM_OM47E75E_(EE)

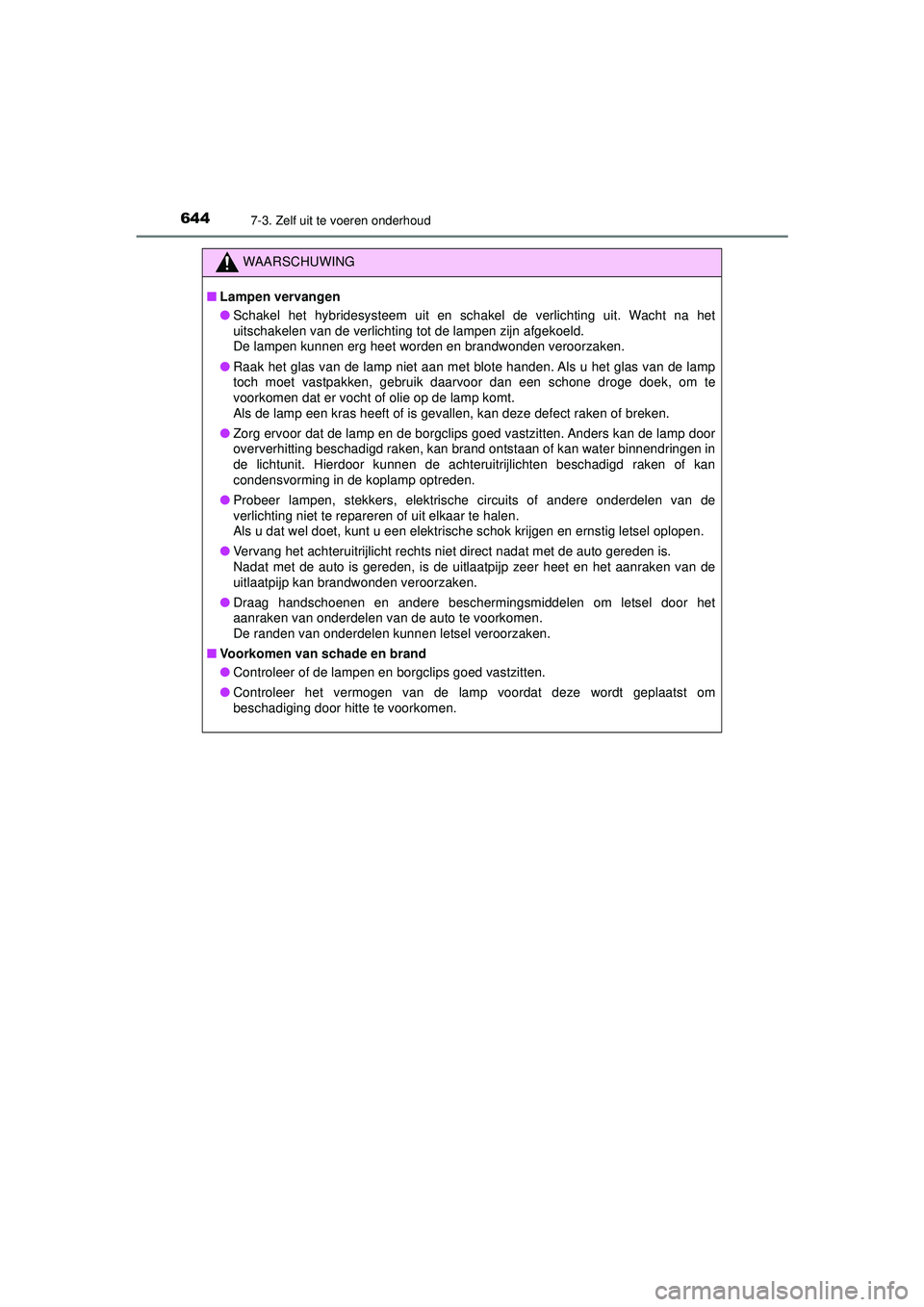

WAARSCHUWING
■Lampen vervangen
● Schakel het hybridesysteem uit en schakel de verlichting uit. Wacht na het
uitschakelen van de verlichting tot de lampen zijn afgekoeld.
De lampen kunnen erg heet worden en brandwonden veroorzaken.
● Raak het glas van de lamp niet aan met blote handen. Als u het glas van de lamp
toch moet vastpakken, gebruik daarvoor dan een schone droge doek, om te
voorkomen dat er vocht of olie op de lamp komt.
Als de lamp een kras heeft of is gevallen, kan deze defect raken of breken.
● Zorg ervoor dat de lamp en de borgclips goed vastzitten. Anders kan de lamp door
oververhitting beschadigd raken, kan brand ontstaan of kan water binnendringen in
de lichtunit. Hierdoor kunnen de achteruitrijlichten beschadigd raken of kan
condensvorming in de koplamp optreden.
● Probeer lampen, stekkers, elektrische circuits of andere onderdelen van de
verlichting niet te repareren of uit elkaar te halen.
Als u dat wel doet, kunt u een elektrische schok krijgen en ernstig letsel oplopen.
● Vervang het achteruitrijlicht rechts niet direct nadat met de auto gereden is.
Nadat met de auto is gereden, is de uitlaatpijp zeer heet en het aanraken van de
uitlaatpijp kan brandwonden veroorzaken.
● Draag handschoenen en andere beschermingsmiddelen om letsel door het
aanraken van onderdelen van de auto te voorkomen.
De randen van onderdelen kunnen letsel veroorzaken.
■ Voorkomen van schade en brand
● Controleer of de lampen en borgclips goed vastzitten.
● Controleer het vermogen van de lamp voordat deze wordt geplaatst om
beschadiging door hitte te voorkomen.
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 644 Tuesday, May 11, 2021 9:32 AM

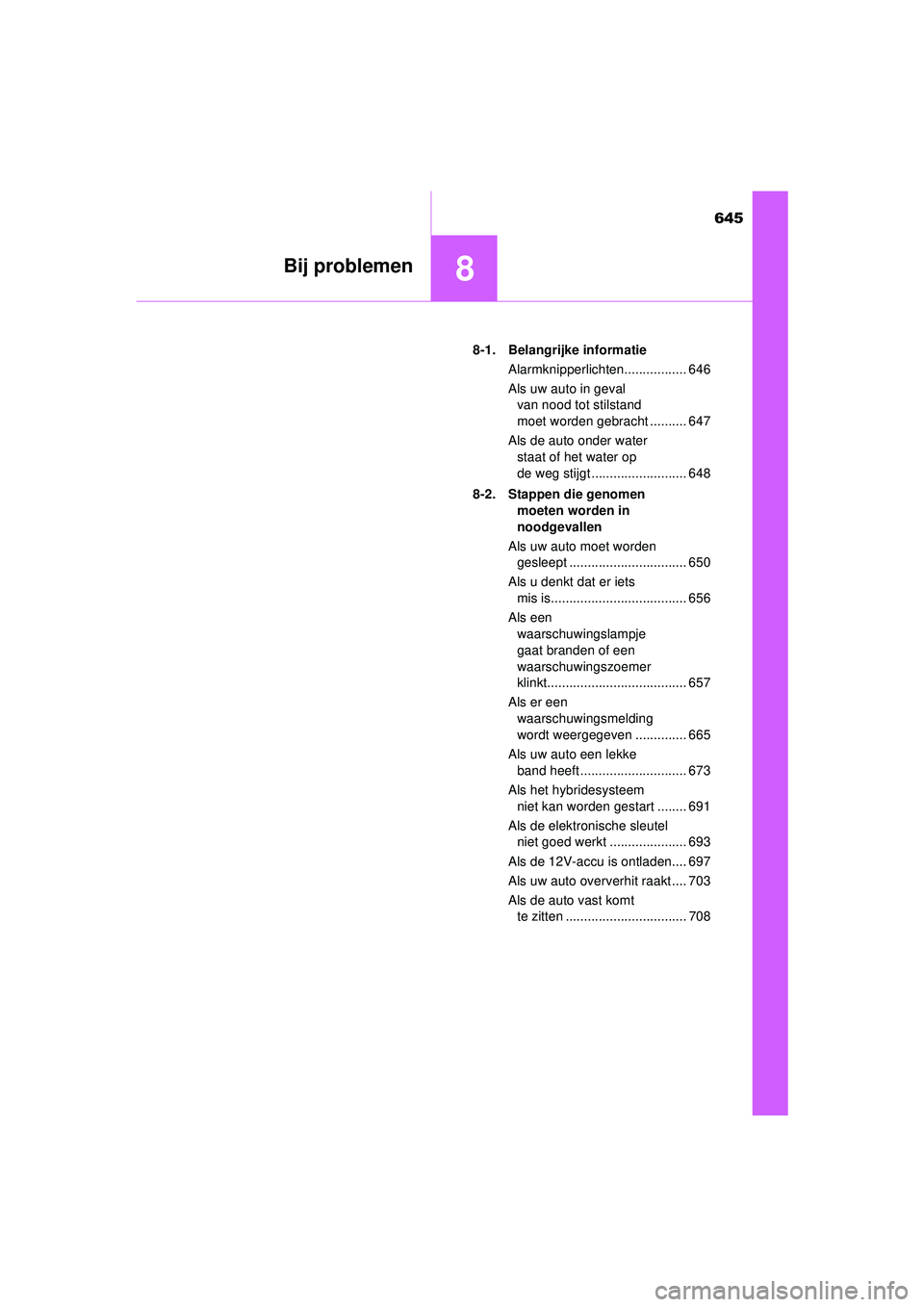

645
8Bij problemen
Prius Plug-in Hybrid_OM_OM47E75E_(EE)8-1. Belangrijke informatie
Alarmknipperlichten................. 646
Als uw auto in geval van nood tot stilstand
moet worden gebracht .......... 647
Als de auto onder water staat of het water op
de weg stijgt .......................... 648
8-2. Stappen die genomen moeten worden in
noodgevallen
Als uw auto moet worden gesleept ................................ 650
Als u denkt dat er iets mis is..................................... 656
Als een waarschuwingslampje
gaat branden of een
waarschuwingszoemer
klinkt...................................... 657
Als er een waarschuwingsmelding
wordt weergegeven .............. 665
Als uw auto een lekke band heeft ............................. 673
Als het hybridesysteem niet kan worden gestart ........ 691
Als de elektronische sleutel niet goed werkt ..................... 693
Als de 12V-accu is ontladen.... 697
Als uw auto oververhit raakt .... 703
Als de auto vast komt te zitten ................................. 708
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 645 Tuesday, May 11, 2021 9:32 AM

6468-1. Belangrijke informatie
Prius Plug-in Hybrid_OM_OM47E75E_(EE)

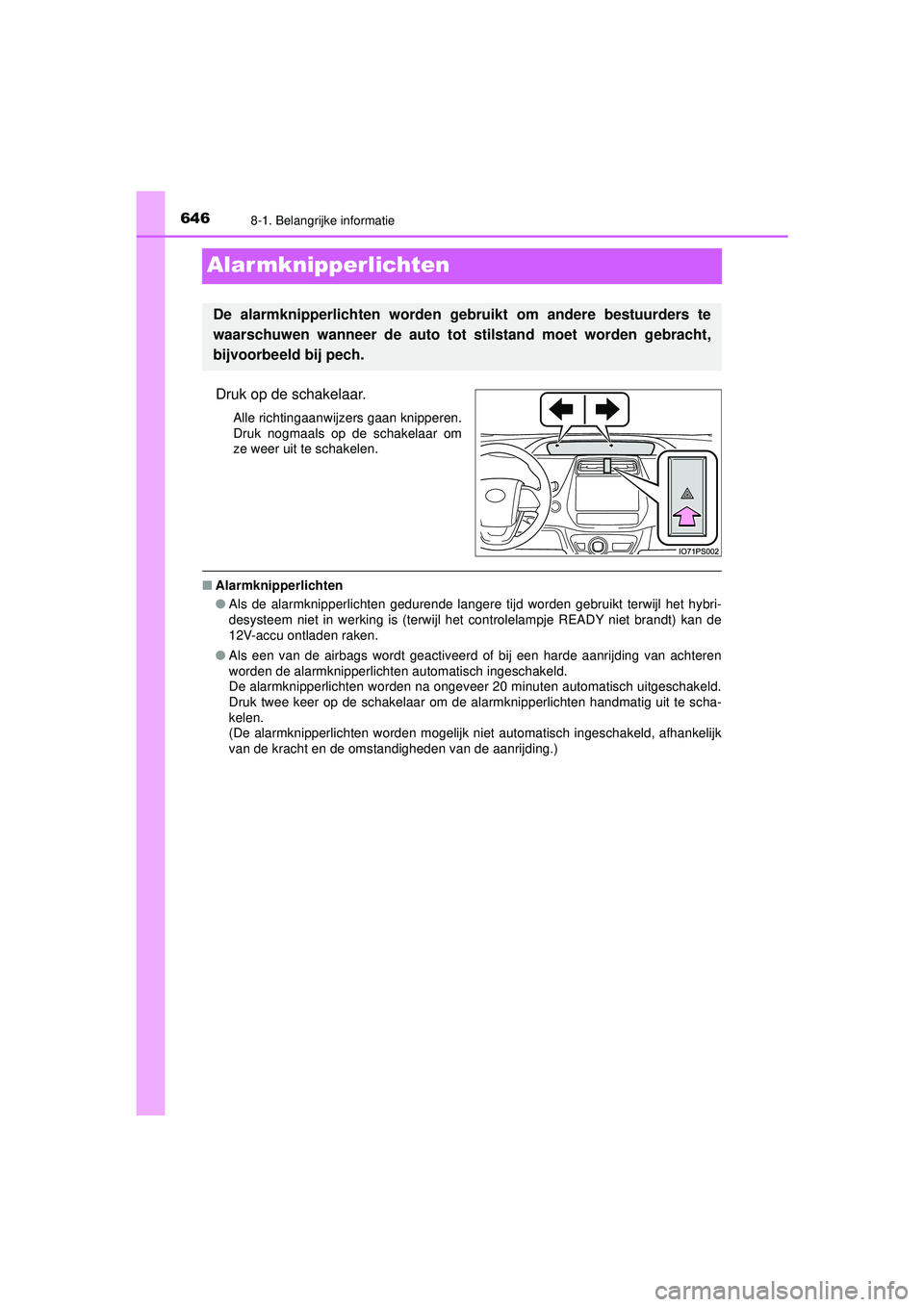

Alar mknipperlichten
Druk op de schakelaar.
Alle richtingaanwijzers gaan knipperen.
Druk nogmaals op de schakelaar om
ze weer uit te schakelen.
■Alarmknipperlichten
●Als de alarmknipperlichten gedurende langere tijd worden gebruikt terwijl het hybri-
desysteem niet in werking is (terwijl he t controlelampje READY niet brandt) kan de
12V-accu ontladen raken.
● Als een van de airbags wordt geactiveerd of bij een harde aanrijding van achteren
worden de alarmknipperlichten automatisch ingeschakeld.
De alarmknipperlichten worden na ongeveer 20 minuten automatisch uitgeschakeld.
Druk twee keer op de schakelaar om de alarmknipperlichten handmatig uit te scha-
kelen.
(De alarmknipperlichten worden mogelijk niet automatisch ingeschakeld, afhankelijk
van de kracht en de omstandigheden van de aanrijding.)
De alarmknipperlichten worden ge bruikt om andere bestuurders te
waarschuwen wanneer de auto tot stilstand moet worden gebracht,
bijvoorbeeld bij pech.
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 646 Tuesday, May 11, 2021 9:32 AM
