4715-5. Gebruik van de ondersteunende systemen
Prius Plug-in Hybrid_OM_OM47E75E_(EE)
5
Rijden
■Bij het verwijderen en plaatsen van de 12V-accu
Het systeem moet worden geïnitialiseerd.
Het systeem kan worden geïnitialiseerd door gedurende ten minste 5 seconden recht
vooruit te rijden met een snelheid van ongeveer 35 km/h of hoger.
■ Wanneer “PKSB Unavailable” (PKSB niet beschikbaar) op het multi-informatie-
display wordt weergegeven en het controlelampje PKSB OFF knippert
● Er zit mogelijk ijs, sneeuw, vuil, o.i.d. op de sensor. Als dit gebeurt, verwijder dan het
ijs, de sneeuw, het vuil, e.d. van de sensor om te zorgen dat het systeem weer
normaal werkt.
Ook wordt er bij lage temperaturen mogelijk een waarschuwingsmelding
weergegeven doordat zich ijs vormt op de sensor en de sensor daardoor mogelijk
geen obstakels signaleert. Zodra het ijs smelt, zal het systeem weer normaal werken.
● Laat de auto nakijken door een erkende Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uitgeruste deskundige als deze melding ook
na het verwijderen van het vuil van de sensor wordt weergegeven of wordt
weergegeven wanneer de sensor helemaal niet vuil was.
■ Wanneer “PKSB Malfunction Visit Your Deal er” (storing in de PKSB, ga naar uw
dealer) op het multi-info rmatiedisplay wordt weerge geven, het controlelampje
PKSB OFF knippert en de zoemer klinkt
Het systeem werkt mogelijk niet goed. Laat de auto nakijken door een erkende Toyota-
dealer of hersteller/reparateur of e en andere naar behoren gekwalificeerde en
uitgeruste deskundige.
WAARSCHUWING
■ Waarschuwingen met betrekking tot het gebruik van het systeem
Vertrouw niet uitsluitend op het syst eem. Wanneer u uitsluitend op het systeem
vertrouwt, kan dat resulteren in een ongeval.
● Voor veilig rijden is alleen de bestuurder verantwoordelijk. Let goed op de
omgeving om te zorgen dat u veilig rijdt. De Parking Support Brake-functie kan
helpen om de ernst van een aanrijding te verminderen. Afhankelijk van de situatie
werkt het systeem mogelijk niet.
● De Parking Support Brake-functie is niet ontworpen om de auto volledig tot
stilstand te brengen. Bovendien, zelfs wanneer de Parking Support Brake-functie
de auto tot stilstand kan brengen, wordt de remregeling na ongeveer 2 seconden
uitgeschakeld. Trap dus direct het rempedaal in.
● Het is extreem gevaarlijk om de werking van het systeem te controleren door
opzettelijk met de auto in de richting van een muur, enz. te rijden. Doe dit nooit.
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 471 Tuesday, May 11, 2021 9:32 AM

4725-5. Gebruik van de ondersteunende systemen
Prius Plug-in Hybrid_OM_OM47E75E_(EE)

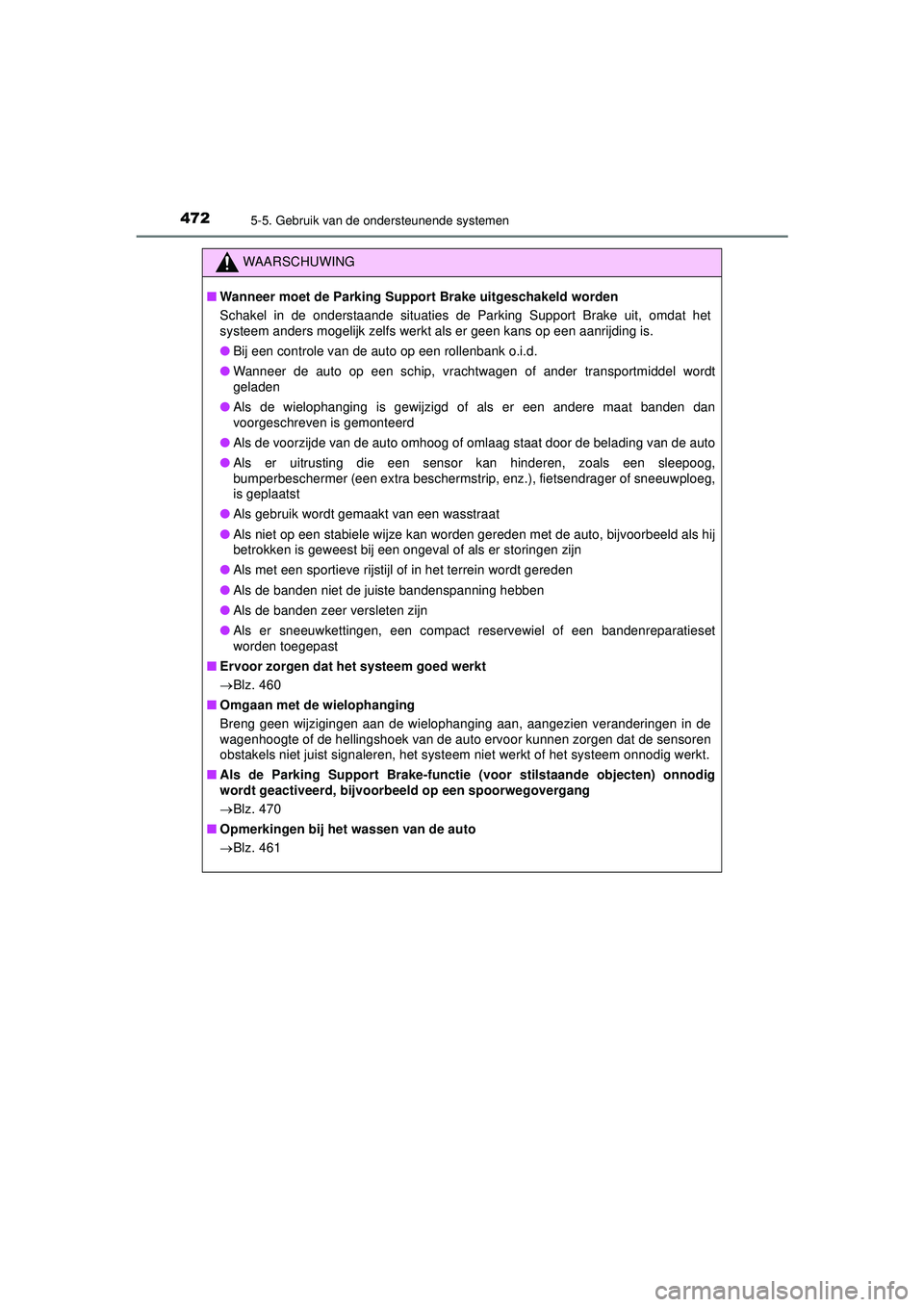

WAARSCHUWING
■Wanneer moet de Parking Supp ort Brake uitgeschakeld worden
Schakel in de onderstaande situaties de Parking Support Brake uit, omdat het
systeem anders mogelijk zelfs werkt als er geen kans op een aanrijding is.
● Bij een controle van de auto op een rollenbank o.i.d.
● Wanneer de auto op een schip, vrachtwagen of ander transportmiddel wordt
geladen
● Als de wielophanging is gewijzigd of als er een andere maat banden dan
voorgeschreven is gemonteerd
● Als de voorzijde van de auto omhoog of omlaag staat door de belading van de auto
● Als er uitrusting die een sensor kan hinderen, zoals een sleepoog,
bumperbeschermer (een extra beschermstrip , enz.), fietsendrager of sneeuwploeg,
is geplaatst
● Als gebruik wordt gemaakt van een wasstraat
● Als niet op een stabiele wijze kan worden gereden met de auto, bijvoorbeeld als hij
betrokken is geweest bij een ongeval of als er storingen zijn
● Als met een sportieve rijstijl of in het terrein wordt gereden
● Als de banden niet de juiste bandenspanning hebben
● Als de banden zeer versleten zijn
● Als er sneeuwkettingen, een compact reservewiel of een bandenreparatieset
worden toegepast
■ Ervoor zorgen dat he t systeem goed werkt
 Blz. 460
■ Omgaan met de wielophanging
Breng geen wijzigingen aan de wielophanging aan, aangezien veranderingen in de
wagenhoogte of de hellingshoek van de auto ervoor kunnen zorgen dat de sensoren
obstakels niet juist signaleren, het systeem niet werkt of het systeem onnodig werkt.
■ Als de Parking Support Brake-functie (voor stilstaande objecten) onnodig
wordt geactiveerd, bijvoorbeeld op een spoorwegovergang
Blz. 470
■ Opmerkingen bij het wassen van de auto
Blz. 461
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 472 Tuesday, May 11, 2021 9:32 AM

4735-5. Gebruik van de ondersteunende systemen
Prius Plug-in Hybrid_OM_OM47E75E_(EE)
5
Rijden

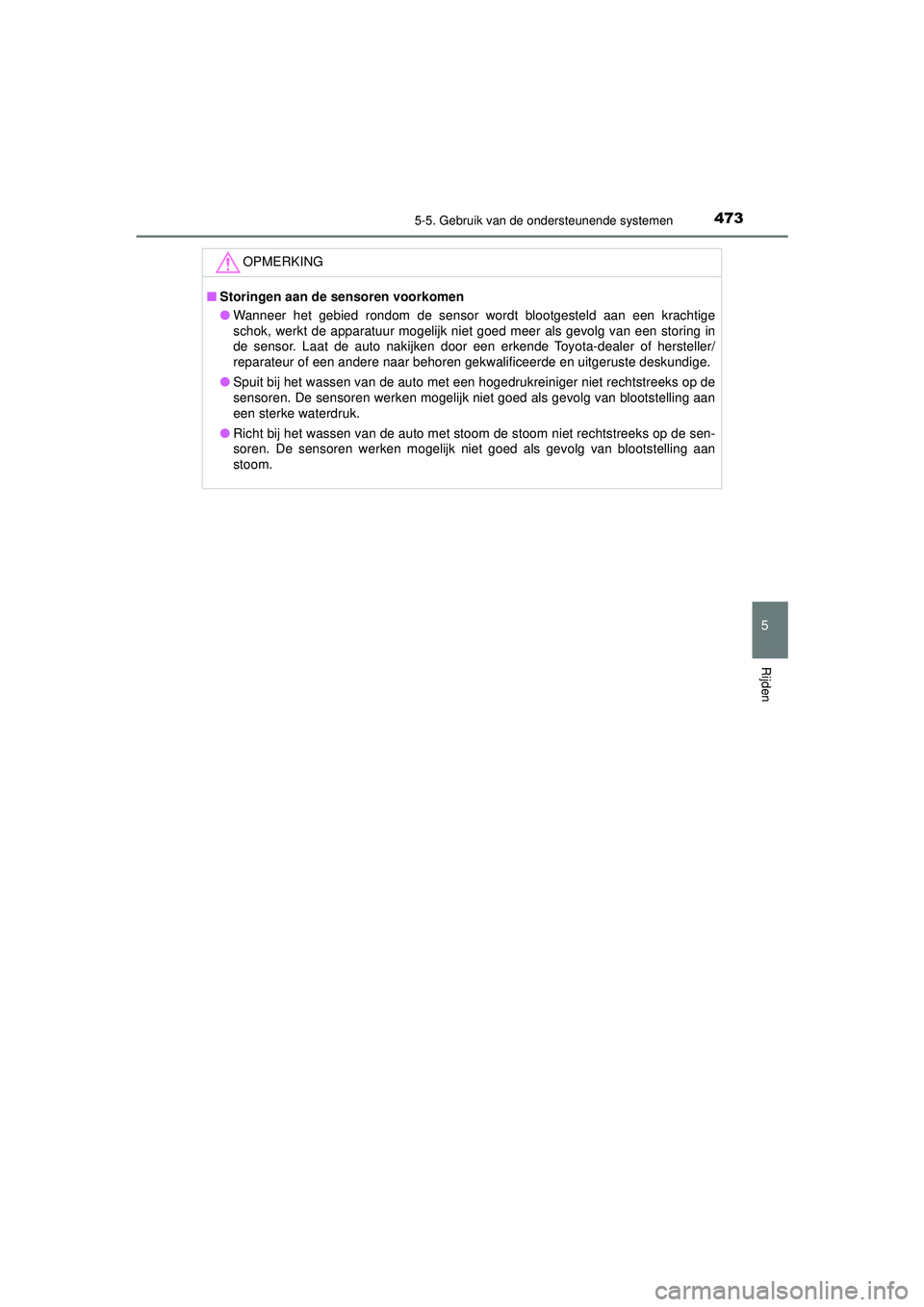

OPMERKING
■Storingen aan de sensoren voorkomen
● Wanneer het gebied rondom de sensor wordt blootgesteld aan een krachtige
schok, werkt de apparatuur mogelijk niet goed meer als gevolg van een storing in
de sensor. Laat de auto nakijken door een erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
● Spuit bij het wassen van de auto met een hogedrukreiniger niet rechtstreeks op de
sensoren. De sensoren werken mogelijk niet goed als gevolg van blootstelling aan
een sterke waterdruk.
● Richt bij het wassen van de auto met stoom de stoom niet rechtstreeks op de sen-
soren. De sensoren werken mogelijk niet goed als gevolg van blootstelling aan
stoom.
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 473 Tuesday, May 11, 2021 9:32 AM

4745-5. Gebruik van de ondersteunende systemen
Prius Plug-in Hybrid_OM_OM47E75E_(EE)

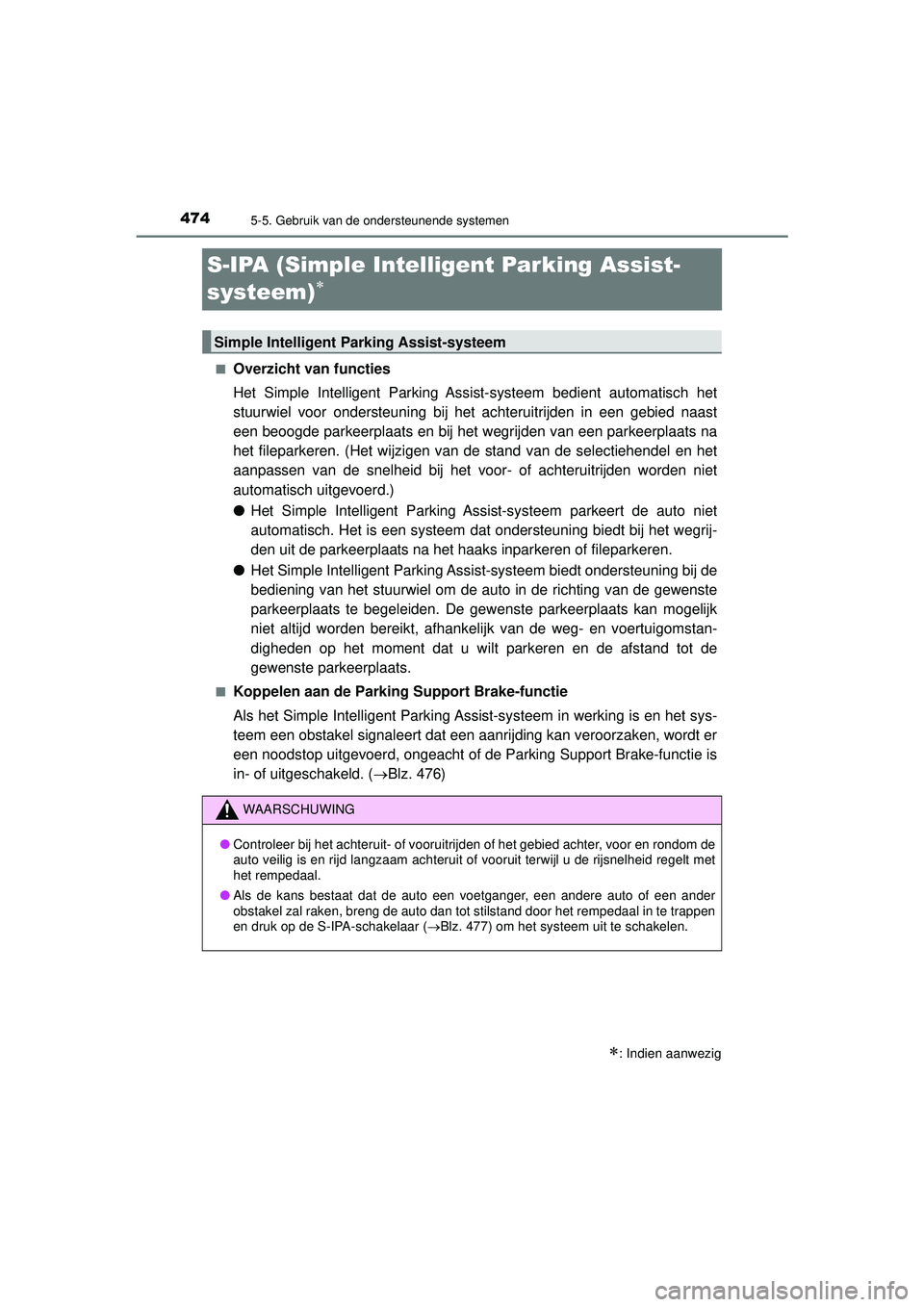

S-IPA (Simple Intelligent Parking Assist-
systeem)

■Overzicht van functies
Het Simple Intelligent Parking Assist-systeem bedient automatisch het
stuurwiel voor ondersteuning bij het achteruitrijden in een gebied naast
een beoogde parkeerplaats en bij het wegrijden van een parkeerplaats na
het fileparkeren. (Het wijzigen van de stand van de selectiehendel en het
aanpassen van de snelheid bij het voor- of achteruitrijden worden niet
automatisch uitgevoerd.)
●Het Simple Intelligent Parking Assist-systeem parkeert de auto niet
automatisch. Het is een systeem dat ondersteuning biedt bij het wegrij-
den uit de parkeerplaats na het haaks inparkeren of fileparkeren.
● Het Simple Intelligent Parking Assist-systeem biedt ondersteuning bij de
bediening van het stuurwiel om de auto in de richting van de gewenste
parkeerplaats te begeleiden. De gewenste parkeerplaats kan mogelijk
niet altijd worden bereikt, afhankelijk van de weg- en voertuigomstan-
digheden op het moment dat u wilt parkeren en de afstand tot de
gewenste parkeerplaats.
■Koppelen aan de Parkin g Support Brake-functie
Als het Simple Intelligent Parking Assist-systeem in werking is en het sys-
teem een obstakel signaleert dat een aanrijding kan veroorzaken, wordt er
een noodstop uitgevoerd, ongeacht of de Parking Support Brake-functie is
in- of uitgeschakeld. ( Blz. 476)
: Indien aanwezig
Simple Intelligent Parking Assist-systeem
WAARSCHUWING
●Controleer bij het achteruit- of vooruitrijden of het gebied achter, voor en rondom de
auto veilig is en rijd langzaam achteruit of vooruit terwijl u de rijsnelheid regelt met
het rempedaal.
● Als de kans bestaat dat de auto een voetganger, een andere auto of een ander
obstakel zal raken, breng de auto dan tot stilstand door het rempedaal in te trappen
en druk op de S-IPA-schakelaar ( Blz. 477) om het systeem uit te schakelen.
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 474 Tuesday, May 11, 2021 9:32 AM

4755-5. Gebruik van de ondersteunende systemen
Prius Plug-in Hybrid_OM_OM47E75E_(EE)
5
Rijden

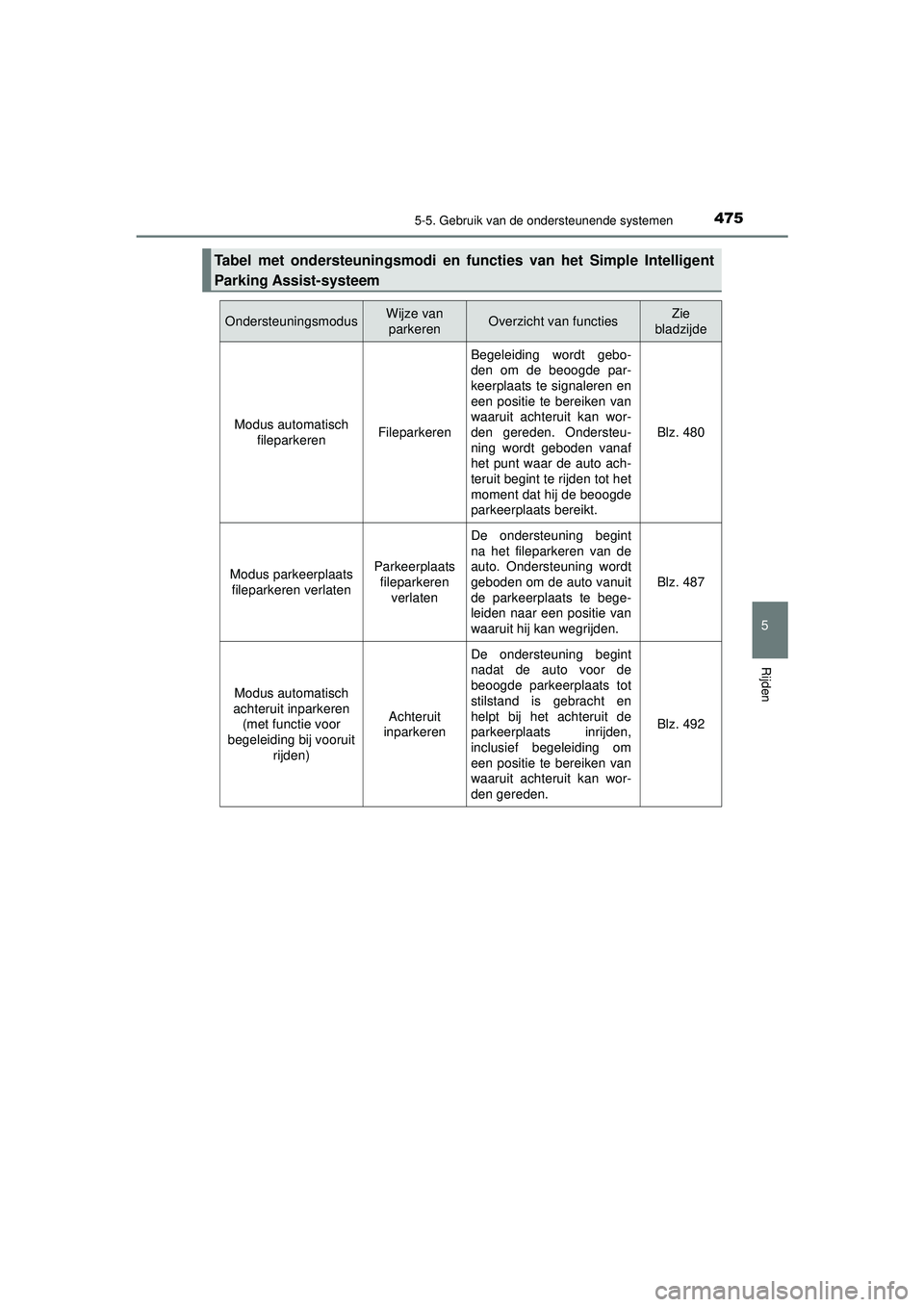

Tabel met ondersteuningsmodi en functies van het Simple Intelligent
Parking Assist-systeem
OndersteuningsmodusWijze van parkerenOverzicht van functiesZie
bladzijde
Modus automatisch fileparkerenFileparkeren
Begeleiding wordt gebo-
den om de beoogde par-
keerplaats te signaleren en
een positie te bereiken van
waaruit achteruit kan wor-
den gereden. Ondersteu-
ning wordt geboden vanaf
het punt waar de auto ach-
teruit begint te rijden tot het
moment dat hij de beoogde
parkeerplaats bereikt.
Blz. 480
Modus parkeerplaats fileparkeren verlatenParkeerplaats fileparkeren verlaten
De ondersteuning begint
na het fileparkeren van de
auto. Ondersteuning wordt
geboden om de auto vanuit
de parkeerplaats te bege-
leiden naar een positie van
waaruit hij kan wegrijden.
Blz. 487
Modus automatisch
achteruit inparkeren
(met functie voor
begeleiding bij vooruit rijden)
Achteruit
inparkeren
De ondersteuning begint
nadat de auto voor de
beoogde parkeerplaats tot
stilstand is gebracht en
helpt bij het achteruit de
parkeerplaats inrijden,
inclusief begeleiding om
een positie te bereiken van
waaruit achteruit kan wor-
den gereden.
Blz. 492
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 475 Tuesday, May 11, 2021 9:32 AM

4765-5. Gebruik van de ondersteunende systemen
Prius Plug-in Hybrid_OM_OM47E75E_(EE)
■Parking Support Brake-functie terwijl he t Simple Intelligent Parking Assist-
systeem in werking is
Als het Simple Intelligent Parking Assist-systeem in werking is en het systeem een
obstakel signaleert dat een aanrijding kan veroorzaken, treden de begrenzingsrege-
ling van het hybridesysteem en de remregeling van de Parking Support Brake-functie
in werking, ongeacht of de Parking Support Brake-functie is in- of uitgeschakeld.
( Blz. 465)
● Nadat de Parking Support Brake-functie in werking is getreden, wordt de werking van
het Simple Intelligent Parking Assist-systeem tijdelijk gestopt en wordt de werking
van de Parking Support Brake-functie op het multi-informatiedisplay weergegeven.
( Blz. 469)
● Wanneer de werking van het Simple Intelligent Parking Assist-systeem 3 keer is
gestopt als gevolg van de werking van de Simple Intelligent Parking Assist-systeem,
wordt het Simple Intelligent Parking Assist-systeem uitgeschakeld.
● Zodra het Simple Intelligent Parking Assi st-systeem beschikbaar is nadat de Parking
Support Brake-functie in werking is getreden, wordt er een melding op het multi-infor-
matiedisplay weergegeven die u laat weten dat u moet schakelen. De werking van
het Simple Intelligent Parking Assist-systeem kan worden hervat door te schakelen
overeenkomstig de aanwijzing op het mult i-informatiedisplay en door de S-IPA-scha-
kelaar ( Blz. 477) nogmaals in te drukken.
■ Schakelen terwijl het Simple Intelligent Parking Assist-systeem in werking is
Als het systeem vaststelt dat de bestuurder van plan is om vooruit of achteruit te rijden,
blijft de ondersteuning werken, ook al heeft de bestuurder geschakeld voordat dit door
het systeem werd aangegeven. Doordat de bediening door de bestuurder verschilt van
de door het systeem geboden ondersteuning, neemt het aantal keermanoeuvres
mogelijk toe.
■ Persoonlijke voorkeursinstellingen
De instellingen (bijv. het detectiebereik voor obstakels) kunnen worden gewijzigd.
(Systemen met mogelijkheden voor persoonlijke voorkeursinstellingen: Blz. 724)
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 476 Tuesday, May 11, 2021 9:32 AM

4775-5. Gebruik van de ondersteunende systemen
Prius Plug-in Hybrid_OM_OM47E75E_(EE)
5
Rijden
■Wijzigen met de S-IPA-schakelaar
Druk op de schakelaar
Hiermee kunt u schakelen tussen
de functies en de ondersteunings-
modi uit- of inschakelen.
Telkens wanneer de S-IPA-schakelaar wordt ingedrukt terwijl het contact
AAN staat en de rijsnelheid ongeveer 30 km/h of lager is, wijzigt de functie
als volgt.
De geselecteerde functie wordt weergegeven op het bedieningsdisplay op het
multi-informatiedisplay. (Blz. 478)
*: De modus automatisch achteruit inparkeren kan worden ingeschakeld wanneer
aan de desbetreffende werkingsvoorwaarden wordt voldaan ( Blz. 497). Wanneer
er niet aan de werkingsvoorwaarden wordt voldaan, wordt hij uitgeschakeld.
Wijzigen van de ondersteuningsmodus
IO55PH104
Wanneer de S-IPA-schakelaar
wordt ingedrukt terwijl de selectie-
hendel niet in stand P staatWanneer de S-IPA-schakelaar
wordt ingedrukt terwijl de selectie-
hendel in stand P staat
Modus automatisch achteruit
inparkeren
*
Modus automatisch fileparkeren
Uit
Modus parkeerplaats
fileparkeren verlaten Uit
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 477 Tuesday, May 11, 2021 9:32 AM

4785-5. Gebruik van de ondersteunende systemen
Prius Plug-in Hybrid_OM_OM47E75E_(EE)
Het begeleidingsscherm wordt weergegeven op het multi-informatiedisplay.Indicator mate van assistentie
Geeft een statusbalk weer waarop
wordt aangegeven hoe ver de auto is
verwijderd van zijn stoppositie/wat de
positie is waarbij de ondersteuningsre-
geling eindigt.
Stopweergave
Trap wanneer dit brandt het rempedaal
in en breng de auto direct tot stilstand.
Weergave bediening
Geeft de bedrijfsconditie van het Simple Intelligent Parking Assist-systeem weer.
Adviesweergave
Volg de op het display getoonde aanwijzingen op en voer de aangegeven
handelingen uit. In de afbeelding wordt als voorbeeld een display getoond waarop
staat aangegeven dat het rempedaal moet worden ingetrapt om de rijsnelheid te
regelen en dat u moet controleren of de omgeving veilig is.
Icoon S-IPA-schakelaar
Wordt weergegeven wanneer de ondersteuningsmodus kan worden gewijzigd en
het systeem kan worden uit- of in geschakeld met de S-IPA-schakelaar.
Weergave automatische bediening van het stuurwiel
Geeft weer wanneer het stuurwiel automatisch wordt bediend.
Weergave Toyota Parking Assist-sensor/weergave portierpositie (open/
dicht)
Blz. 451
■ Controlelampje S-IPA in het instrumentenpaneel ( Blz. 208)
Dit controlelampje gaat branden wanneer het stuurwiel automatisch wordt bediend
door het Simple Intelligent Parking Assist-systeem. Nadat de regeling wordt beëindigd,
knippert het controlelampje korte tijd en dooft het vervolgens.
■ Pop-updisplay Toyota Parking Assist-sensor
Als het Simple Intelligent Parking Assist-systeem in werking is en de Toyota Parking
Assist-sensor een obstakel signaleert, verschijnt automatisch een pop-updisplay van
de Toyota Parking Assist-sensor op het begeleidingsscherm ( Blz. 451), ongeacht of
de Toyota Parking Assist-sensor is in- of uitgeschakeld. ( Blz. 450)
Begeleidingsscherm
1
2
3
4
5
6
7
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 478 Tuesday, May 11, 2021 9:32 AM
