2022 TOYOTA PRIUS PLUG-IN HYBRID Instructieboekje (in Dutch)

4555-5. Gebruik van de ondersteunende systemen
Prius Plug-in Hybrid_OM_OM47E75E_(EE)
5
Rijden
Ongeveer 100 cm
Ongeveer 150 cm
Ongeveer 60 cm
Ongeveer 100 cm
• Het detectiebereik is rechts in deafbeelding aangegeven. De sensor
zal het obstakel echter niet signale-
ren wanneer dit zich te dichtbij
bevindt.
• Meer informatie m.b.t. de signale- ring van objecten aan de zijkanten.
( Blz. 456)
• De afstand waarbij een obstakel kan worden gesignaleerd en of het
obstakel kan worden gesignaleerd,
zijn afhankelijk van de vorm en de
status van het obstakel.
Het detectiebereik voor obstakels kan worden gewijzigd. ( Blz. 724)
■Werkingsvoorwaarden
Het contact wordt AAN gezet.
●Hoeksensoren voor:
• De selectiehendel staat niet in stand P
• De rijsnelheid is ongeveer 10 km/h of lager
● Zijsensoren voor/zijsensoren achter:
• De selectiehendel staat niet in stand P
• De rijsnelheid is ongeveer 10 km/h of lager
• Het stuurwiel wordt ongeveer 90  of meer gedraaid
● Binnenste sensoren voor:
• De selectiehendel staat niet in stand P of R
• De rijsnelheid is ongeveer 10 km/h of lager
● Hoeksensoren achter/binnenste sensoren achter:
De selectiehendel staat in stand R
■ Pop-updisplay Toyota Parking Assist-sensor
Blz. 478
Detectiebereik van de sensoren
1
2
3
4
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 455 Tuesday, May 11, 2021 9:32 AM

4565-5. Gebruik van de ondersteunende systemen
Prius Plug-in Hybrid_OM_OM47E75E_(EE)■
Detectie-informatie sensoren
●Het detectiegebied van de sensoren is beperkt tot het gebied rond de bumper van de
auto.
● Afhankelijk van de vorm van het obstakel en andere factoren kan de detectieafstand
korter worden of kan detectie onmogelijk zijn.
● Mogelijk worden obstakels niet gesignaleerd als deze zich te dicht bij de sensor
bevinden.
● Tussen het signaleren van een object en de weergave zit een kleine vertraging. Zelfs
wanneer u met een lage snelheid rijdt en u een obstakel te dicht nadert voordat het
display en de zoemer worden geactiveerd, worden het display en de zoemer moge-
lijk helemaal niet geactiveerd.
● Smalle paaltjes of objecten die lager zijn dan de sensor worden mogelijk niet
gesignaleerd wanneer u ze nadert, zelfs als ze eenmaal zijn gesignaleerd.
● Het kan moeilijk zijn om de geluidssignalen te horen als de audio-installatie hard
staat of als de luchtcirculatie van de airconditioning veel geluid produceert.
■ Waarschuwingsfu nctie obstakel
Wanneer een obstakel zich aan de zijkant van de auto op het traject van de auto bevindt
terwijl de auto naar voren of achteren rijdt, informeert deze functie de bestuurder m.b.v.
het display en de zoemer. (
Blz. 452, 454)
■ Signalering obstakels aan zijkanten
● Obstakels aan de zijkanten worden tijdens het rijden gesignaleerd door de zijkanten
te scannen met de zijsensoren. Herkende obstakels worden gedurende maximaal
ongeveer 2 minuten in het geheugen opgeslagen.
● Obstakels worden mogelijk niet aan de zijkanten gesignaleerd tot de scan is voltooid.
Nadat het contact AAN is gezet, wordt het scannen voltooid nadat er korte tijd met de
auto is gereden.
● Wanneer een obstakel, zoals een ander voertuig, een voetganger of een dier, door
de zijsensoren is gesignaleerd, blijft het systeem het obstakel mogelijk signaleren,
zelfs nadat het obstakel zich niet meer binnen het detectiegebied van de zijsensor
bevindt. Obstakel
Berekend traject auto
1
2
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 456 Tuesday, May 11, 2021 9:32 AM

4575-5. Gebruik van de ondersteunende systemen
Prius Plug-in Hybrid_OM_OM47E75E_(EE)
5
Rijden
■Als “Clean Parking Assist Sensor” (reinig Parking Assist-sensor) wordt weerge-
geven op het multi-informatiedisplay
Mogelijk is een sensor vuil of bedekt met sneeuw of ijs. Wanneer dit in zo'n geval van
de sensor wordt verwijderd, moet het systeem weer normaal werken.
Ook kan het gebeuren dat er een storing wordt weergegeven of een obstakel niet
wordt gesignaleerd doordat de sensor bij lage buitentemperaturen is bevroren. Als de
sensor is ontdooid, moet he t systeem weer normaal werken.
■ Als “Parking Assist Malfunction” (stori ng Parking Assist) wordt weergegeven op
het multi-informatiedisplay
Afhankelijk van de storing in de sensor, werkt het apparaat mogelijk niet normaal. Laat
de auto nakijken door een erkende Toyota -dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uitgeruste deskundige.
■ Persoonlijke voorkeursinstellingen
Instellingen (bijv. volume zoemer) kunnen worden gewijzigd.
(Systemen met mogelijkheden voor persoonlijke voorkeursinstellingen: Blz. 724)
■ Objecten die mogelijk niet goed wo rden gesignaleerd door het systeem
Door de vorm van het object kan de sensor het mogelijk niet signaleren. Let goed op
bij de volgende objecten:
● Kabels, hekken, touwen, enz.
● Katoen, sneeuw en andere materialen die geluidsgolven absorberen
● Zeer hoekige objecten
● Lage objecten
● Hoge obstakels waarbij het bovenste deel uitsteekt in de richting van uw auto
■ Situaties waarin het systeem mogelijk niet goed werkt
De staat van de auto en de omgeving kunnen van invloed zijn op de capaciteit van de
sensor om objecten correct te signaleren. Specifieke situaties waarin dit voor kan
komen ziet u hieronder.
● De sensor is bedekt met vuil, sneeuw, waterdruppels of ijs. (Het reinigen van de
sensoren zal het probleem oplossen.)
● De sensor is bevroren. (Het ontdooien van de sensor zal het probleem oplossen.)
Vooral bij lage buitentemperaturen kan het gebeuren dat er ten gevolge van een
bevroren sensor een abnormaal beeld te zien is op het display of dat objecten, zoals
een muur, niet worden gesignaleerd.
● De auto rijdt op een bijzonder hobbelige weg, op een helling, op grind of op gras.
●
Wanneer een sensor of de omgeving van een
sensor zeer heet of koud is.
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 457 Tuesday, May 11, 2021 9:32 AM

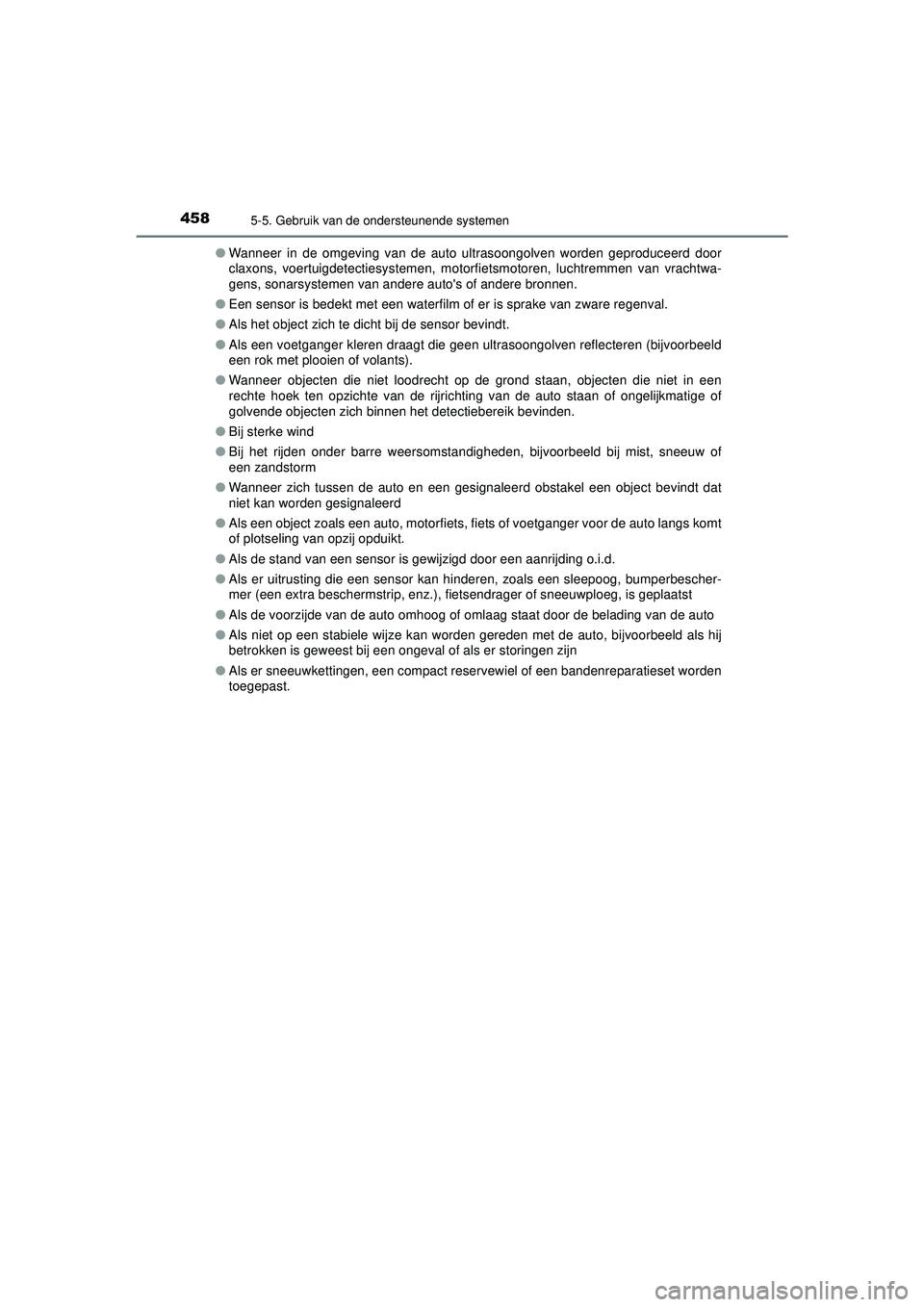

4585-5. Gebruik van de ondersteunende systemen
Prius Plug-in Hybrid_OM_OM47E75E_(EE)●
Wanneer in de omgeving van de auto ultrasoongolven worden geproduceerd door
claxons, voertuigdetectiesystemen, motorf ietsmotoren, luchtremmen van vrachtwa-
gens, sonarsystemen van andere auto's of andere bronnen.
● Een sensor is bedekt met een waterfilm of er is sprake van zware regenval.
● Als het object zich te dicht bij de sensor bevindt.
● Als een voetganger kleren draagt die geen ultrasoongolven reflecteren (bijvoorbeeld
een rok met plooien of volants).
● Wanneer objecten die niet loodrecht op de grond staan, objecten die niet in een
rechte hoek ten opzichte van de rijrichting van de auto staan of ongelijkmatige of
golvende objecten zich binnen het detectiebereik bevinden.
● Bij sterke wind
● Bij het rijden onder barre weersomstandigheden, bijvoorbeeld bij mist, sneeuw of
een zandstorm
● Wanneer zich tussen de auto en een gesignaleerd obstakel een object bevindt dat
niet kan worden gesignaleerd
● Als een object zoals een auto, motorfiets, fiets of voetganger voor de auto langs komt
of plotseling van opzij opduikt.
● Als de stand van een sensor is gewijzigd door een aanrijding o.i.d.
● Als er uitrusting die een sensor kan hinderen, zoals een sleepoog, bumperbescher-
mer (een extra beschermstrip, enz.), fietsendrager of sneeuwploeg, is geplaatst
● Als de voorzijde van de auto omhoog of omlaag staat door de belading van de auto
● Als niet op een stabiele wijze kan worden gereden met de auto, bijvoorbeeld als hij
betrokken is geweest bij een ongeval of als er storingen zijn
● Als er sneeuwkettingen, een compact reservewiel of een bandenreparatieset worden
toegepast.
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 458 Tuesday, May 11, 2021 9:32 AM

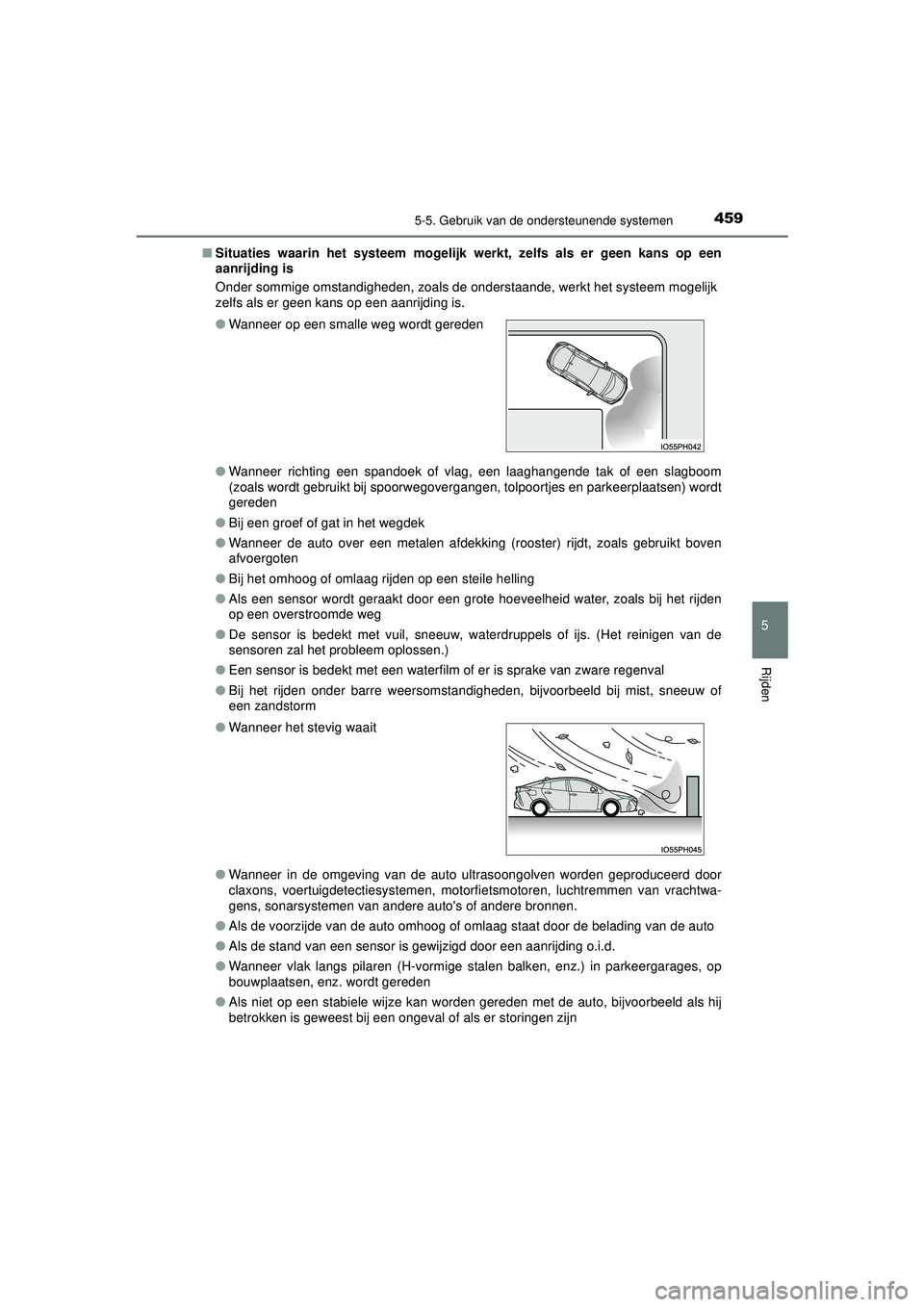

4595-5. Gebruik van de ondersteunende systemen
Prius Plug-in Hybrid_OM_OM47E75E_(EE)
5
Rijden
■Situaties waarin het systeem mogelijk werkt, zelfs als er geen kans op een
aanrijding is
Onder sommige omstandigheden, zoals de onderstaande, werkt het systeem mogelijk
zelfs als er geen kans op een aanrijding is.
● Wanneer richting een spandoek of vlag, een laaghangende tak of een slagboom
(zoals wordt gebruikt bij spoorwegovergangen, tolpoortjes en parkeerplaatsen) wordt
gereden
● Bij een groef of gat in het wegdek
● Wanneer de auto over een metalen afdekking (rooster) rijdt, zoals gebruikt boven
afvoergoten
● Bij het omhoog of omlaag rijden op een steile helling
● Als een sensor wordt geraakt door een grote hoeveelheid water, zoals bij het rijden
op een overstroomde weg
● De sensor is bedekt met vuil, sneeuw, waterdruppels of ijs. (Het reinigen van de
sensoren zal het probleem oplossen.)
● Een sensor is bedekt met een waterfilm of er is sprake van zware regenval
● Bij het rijden onder barre weersomstandigheden, bijvoorbeeld bij mist, sneeuw of
een zandstorm
● Wanneer in de omgeving van de auto ultrasoongolven worden geproduceerd door
claxons, voertuigdetectiesystemen, motorf ietsmotoren, luchtremmen van vrachtwa-
gens, sonarsystemen van andere auto's of andere bronnen.
● Als de voorzijde van de auto omhoog of omlaag staat door de belading van de auto
● Als de stand van een sensor is gewijzigd door een aanrijding o.i.d.
● Wanneer vlak langs pilaren (H-vormige stalen balken, enz.) in parkeergarages, op
bouwplaatsen, enz. wordt gereden
● Als niet op een stabiele wijze kan worden gereden met de auto, bijvoorbeeld als hij
betrokken is geweest bij een ongeval of als er storingen zijn
●
Wanneer op een smalle weg wordt gereden
● Wanneer het stevig waait
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 459 Tuesday, May 11, 2021 9:32 AM

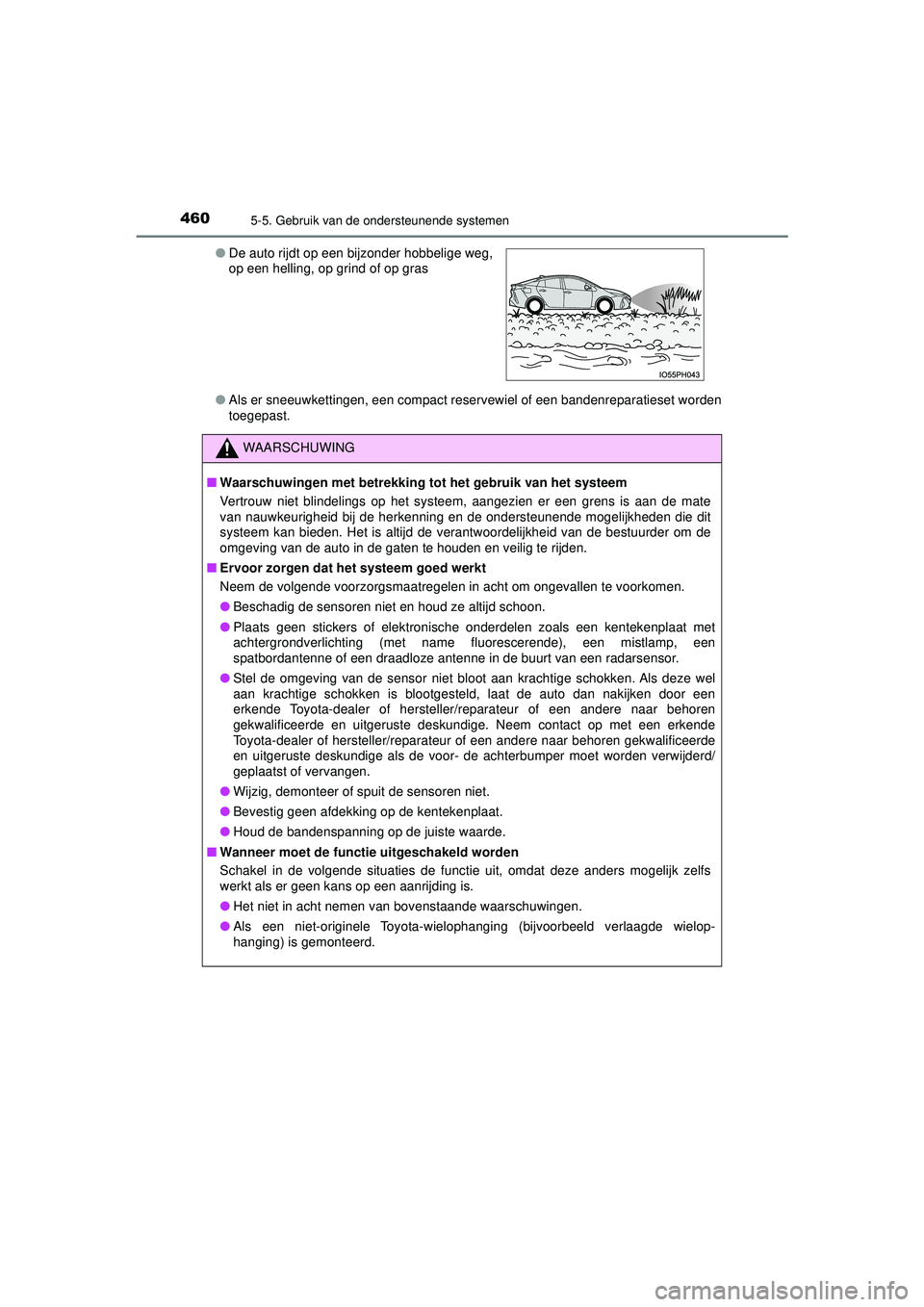

4605-5. Gebruik van de ondersteunende systemen
Prius Plug-in Hybrid_OM_OM47E75E_(EE)●
Als er sneeuwkettingen, een compact reservewiel of een bandenreparatieset worden
toegepast.
●
De auto rijdt op een bijzonder hobbelige weg,
op een helling, op grind of op gras
WAARSCHUWING
■Waarschuwingen met betrekking tot het gebruik van het systeem
Vertrouw niet blindelings op het systeem, aangezien er een grens is aan de mate
van nauwkeurigheid bij de herkenning en de ondersteunende mogelijkheden die dit
systeem kan bieden. Het is altijd de verantwoordelijkheid van de bestuurder om de
omgeving van de auto in de gaten te houden en veilig te rijden.
■ Ervoor zorgen dat he t systeem goed werkt
Neem de volgende voorzorgsmaatregelen in acht om ongevallen te voorkomen.
● Beschadig de sensoren niet en houd ze altijd schoon.
● Plaats geen stickers of elektronische onderdelen zoals een kentekenplaat met
achtergrondverlichting (met name fluorescerende), een mistlamp, een
spatbordantenne of een draadloze antenne in de buurt van een radarsensor.
● Stel de omgeving van de sensor niet bloot aan krachtige schokken. Als deze wel
aan krachtige schokken is blootgesteld, laat de auto dan nakijken door een
erkende Toyota-dealer of hersteller/r eparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige. Neem contact op met een erkende
Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwalificeerde
en uitgeruste deskundige als de voor- de achterbumper moet worden verwijderd/
geplaatst of vervangen.
● Wijzig, demonteer of spuit de sensoren niet.
● Bevestig geen afdekking op de kentekenplaat.
● Houd de bandenspanning op de juiste waarde.
■ Wanneer moet de functie uitgeschakeld worden
Schakel in de volgende situaties de functie uit, omdat deze anders mogelijk zelfs
werkt als er geen kans op een aanrijding is.
● Het niet in acht nemen van bovenstaande waarschuwingen.
● Als een niet-originele Toyota-wielophanging (bijvoorbeeld verlaagde wielop-
hanging) is gemonteerd.
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 460 Tuesday, May 11, 2021 9:32 AM

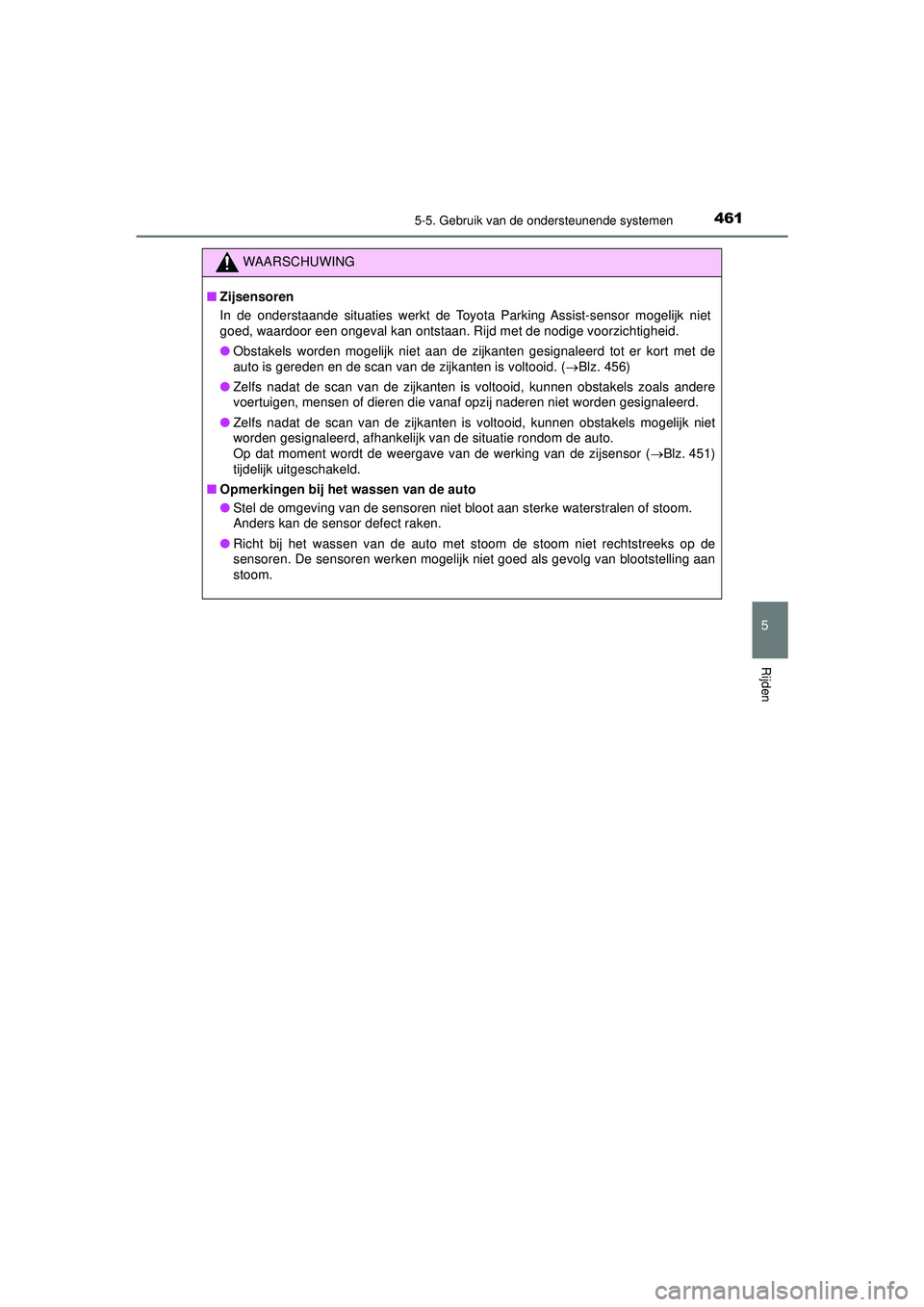

4615-5. Gebruik van de ondersteunende systemen
Prius Plug-in Hybrid_OM_OM47E75E_(EE)
5
Rijden
WAARSCHUWING
■Zijsensoren
In de onderstaande situaties werkt de Toyota Parking Assist-sensor mogelijk niet
goed, waardoor een ongeval kan ontstaan. Rijd met de nodige voorzichtigheid.
● Obstakels worden mogelijk niet aan de zijkanten gesignaleerd tot er kort met de
auto is gereden en de scan van de zijkanten is voltooid. ( Blz. 456)
● Zelfs nadat de scan van de zijkanten is voltooid, kunnen obstakels zoals andere
voertuigen, mensen of dieren die vanaf opzij naderen niet worden gesignaleerd.
● Zelfs nadat de scan van de zijkanten is voltooid, kunnen obstakels mogelijk niet
worden gesignaleerd, afhankelijk van de situatie rondom de auto.
Op dat moment wordt de weergave van de werking van de zijsensor ( Blz. 451)
tijdelijk uitgeschakeld.
■ Opmerkingen bij het wassen van de auto
● Stel de omgeving van de sensoren niet bloot aan sterke waterstralen of stoom.
Anders kan de sensor defect raken.
● Richt bij het wassen van de auto met stoom de stoom niet rechtstreeks op de
sensoren. De sensoren werken mogelijk niet goed als gevolg van blootstelling aan
stoom.
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 461 Tuesday, May 11, 2021 9:32 AM

4625-5. Gebruik van de ondersteunende systemen
Prius Plug-in Hybrid_OM_OM47E75E_(EE)
OPMERKING
■Als de Toyota Parking A ssist-sensor in gebruik is
In de volgende gevallen werkt het systeem mogelijk niet goed als gevolg van een
storing in een sensor, enz. Laat de auto nakijken door een erkende Toyota-dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste
deskundige.
● Het display van de Toyota Parking Assist-sensor knippert en er klinkt een
piepsignaal als er geen obstakel wordt gesignaleerd.
● Als het gedeelte rond de sensor in aanraking komt met iets of wordt blootgesteld
aan een krachtige schok.
● Als de bumper ergens tegenaan komt.
● Als het display wordt weergegeven en weergegeven blijft worden terwijl er geen
piepsignaal klinkt.
● Controleer eerst de sensor als er een weergavefout optreedt.
Als de fout zich voordoet terwijl er geen ijs, sneeuw of modder op de sensor zit, is
de sensor waarschijnlijk defect.
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 462 Tuesday, May 11, 2021 9:32 AM
