2022 TOYOTA PRIUS PLUG-IN HYBRID Instructieboekje (in Dutch)

6237-3. Zelf uit te voeren onderhoud
Prius Plug-in Hybrid_OM_OM47E75E_(EE)
7
Onderhoud en verzorging

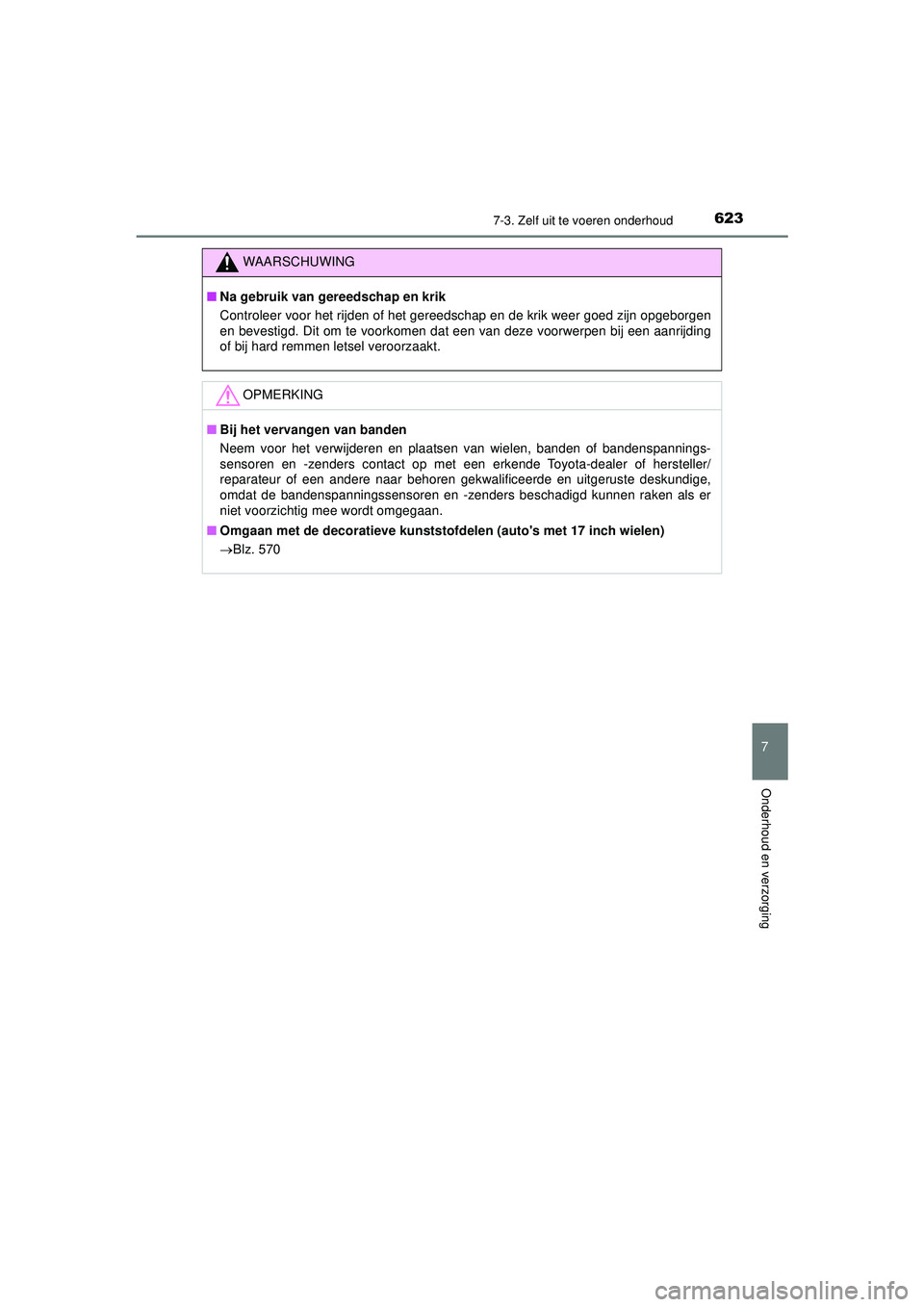

WAARSCHUWING
■Na gebruik van gereedschap en krik
Controleer voor het rijden of het geree dschap en de krik weer goed zijn opgeborgen
en bevestigd. Dit om te voorkomen dat een van deze voorwerpen bij een aanrijding
of bij hard remmen letsel veroorzaakt.
OPMERKING
■ Bij het vervangen van banden
Neem voor het verwijderen en plaatsen van wielen, banden of bandenspannings-
sensoren en -zenders contact op met een erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige,
omdat de bandenspanningssensoren en -zenders beschadigd kunnen raken als er
niet voorzichtig mee wordt omgegaan.
■ Omgaan met de decoratieve kunststo fdelen (auto's met 17 inch wielen)
 Blz. 570
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 623 Tuesday, May 11, 2021 9:32 AM

6247-3. Zelf uit te voeren onderhoud
Prius Plug-in Hybrid_OM_OM47E75E_(EE)

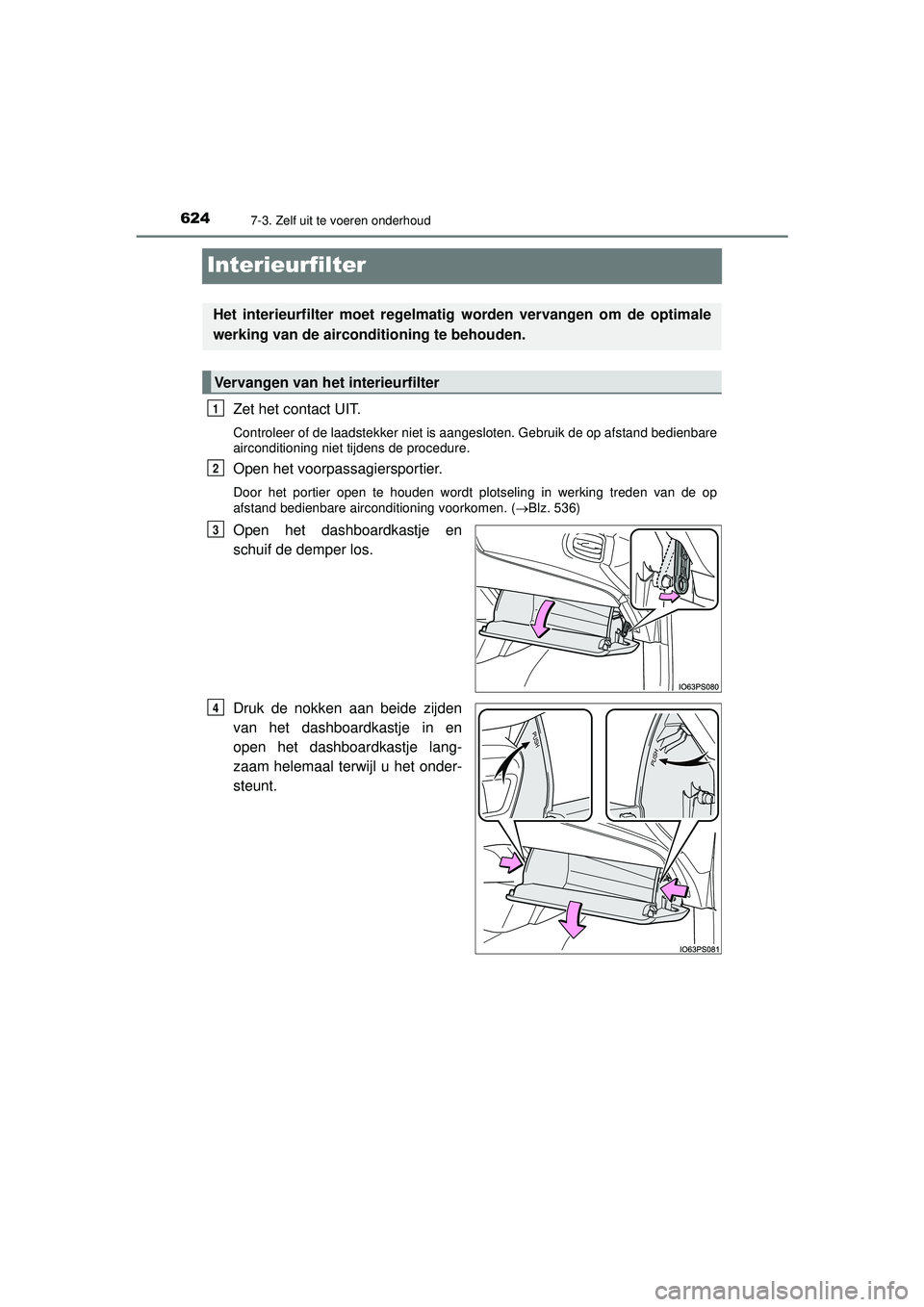

Interieurfilter
Zet het contact UIT.
Controleer of de laadstekker niet is aangesloten. Gebruik de op afstand bedienbare
airconditioning niet tijdens de procedure.
Open het voorpassagiersportier.
Door het portier open te houden wordt plotseling in werking treden van de op
afstand bedienbare airconditioning voorkomen. (Blz. 536)
Open het dashboardkastje en
schuif de demper los.
Druk de nokken aan beide zijden
van het dashboardkastje in en
open het dashboardkastje lang-
zaam helemaal terwijl u het onder-
steunt.
Het interieurfilter moet regelmatig worden vervangen om de optimale
werking van de airconditioning te behouden.
Vervangen van het interieurfilter
1
2
3
4
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 624 Tuesday, May 11, 2021 9:32 AM

6257-3. Zelf uit te voeren onderhoud
Prius Plug-in Hybrid_OM_OM47E75E_(EE)
7
Onderhoud en verzorging

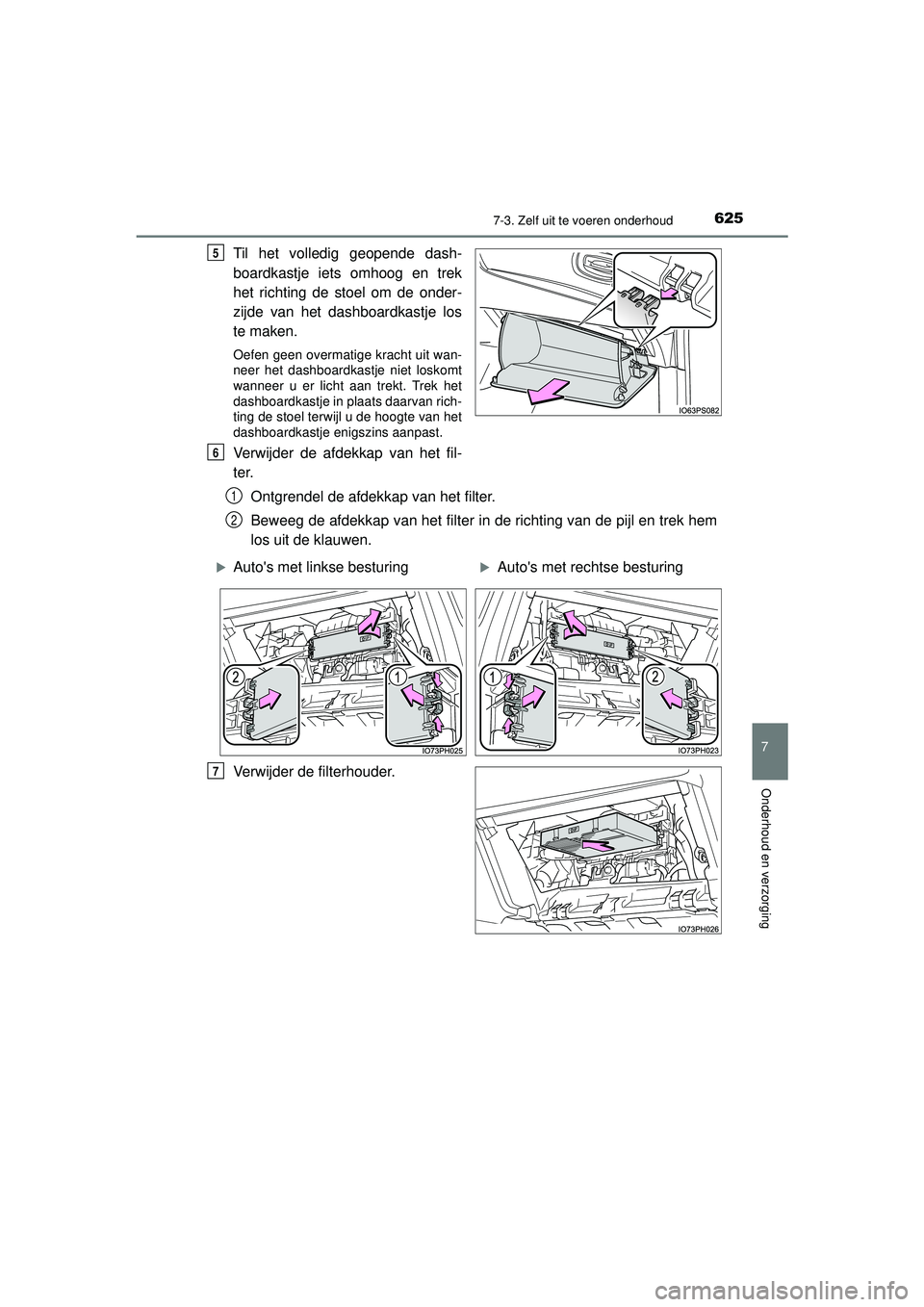

Til het volledig geopende dash-
boardkastje iets omhoog en trek
het richting de stoel om de onder-
zijde van het dashboardkastje los
te maken.
Oefen geen overmatige kracht uit wan-
neer het dashboardkastje niet loskomt
wanneer u er licht aan trekt. Trek het
dashboardkastje in plaats daarvan rich-
ting de stoel terwijl u de hoogte van het
dashboardkastje enigszins aanpast.
Verwijder de afdekkap van het fil-
ter.Ontgrendel de afdekkap van het filter.
Beweeg de afdekkap van het filter in de richting van de pijl en trek hem
los uit de klauwen.
Verwijder de filterhouder.
5
6
1
2
Auto's met linkse besturingAuto's met rechtse besturing
7
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 625 Tuesday, May 11, 2021 9:32 AM

6267-3. Zelf uit te voeren onderhoud
Prius Plug-in Hybrid_OM_OM47E75E_(EE)

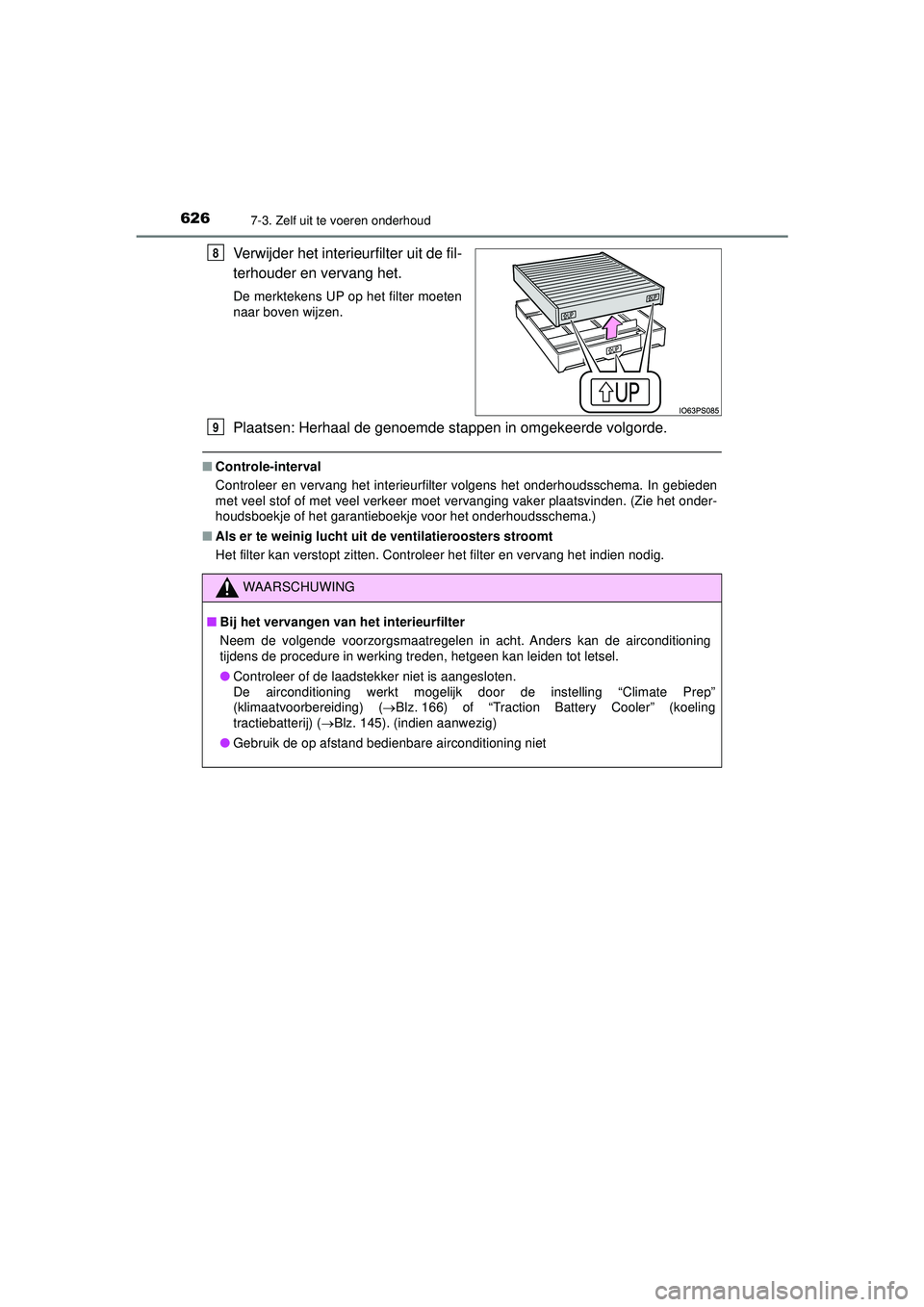

Verwijder het interieurfilter uit de fil-
terhouder en vervang het.
De merktekens UP op het filter moeten
naar boven wijzen.
Plaatsen: Herhaal de genoemde stappen in omgekeerde volgorde.
■Controle-interval
Controleer en vervang het interieurfilter volgens het onderhoudsschema. In gebieden
met veel stof of met veel verkeer moet vervanging vaker plaatsvinden. (Zie het onder-
houdsboekje of het garantieboekje voor het onderhoudsschema.)
■ Als er te weinig lucht uit de ventilatieroosters stroomt
Het filter kan verstopt zitten. Controleer het filter en vervang het indien nodig.
8
WAARSCHUWING
■Bij het vervangen van het interieurfilter
Neem de volgende voorzorgsmaatregelen in acht. Anders kan de airconditioning
tijdens de procedure in werking treden, hetgeen kan leiden tot letsel.
● Controleer of de laadstekker niet is aangesloten.
De airconditioning werkt mogelijk door de instelling “Climate Prep”
(klimaatvoorbereiding) ( Blz. 166) of “Traction Battery Cooler” (koeling
tractiebatterij) ( Blz. 145). (indien aanwezig)
● Gebruik de op afstand bedienbare airconditioning niet
9
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 626 Tuesday, May 11, 2021 9:32 AM

6277-3. Zelf uit te voeren onderhoud
Prius Plug-in Hybrid_OM_OM47E75E_(EE)
7
Onderhoud en verzorging

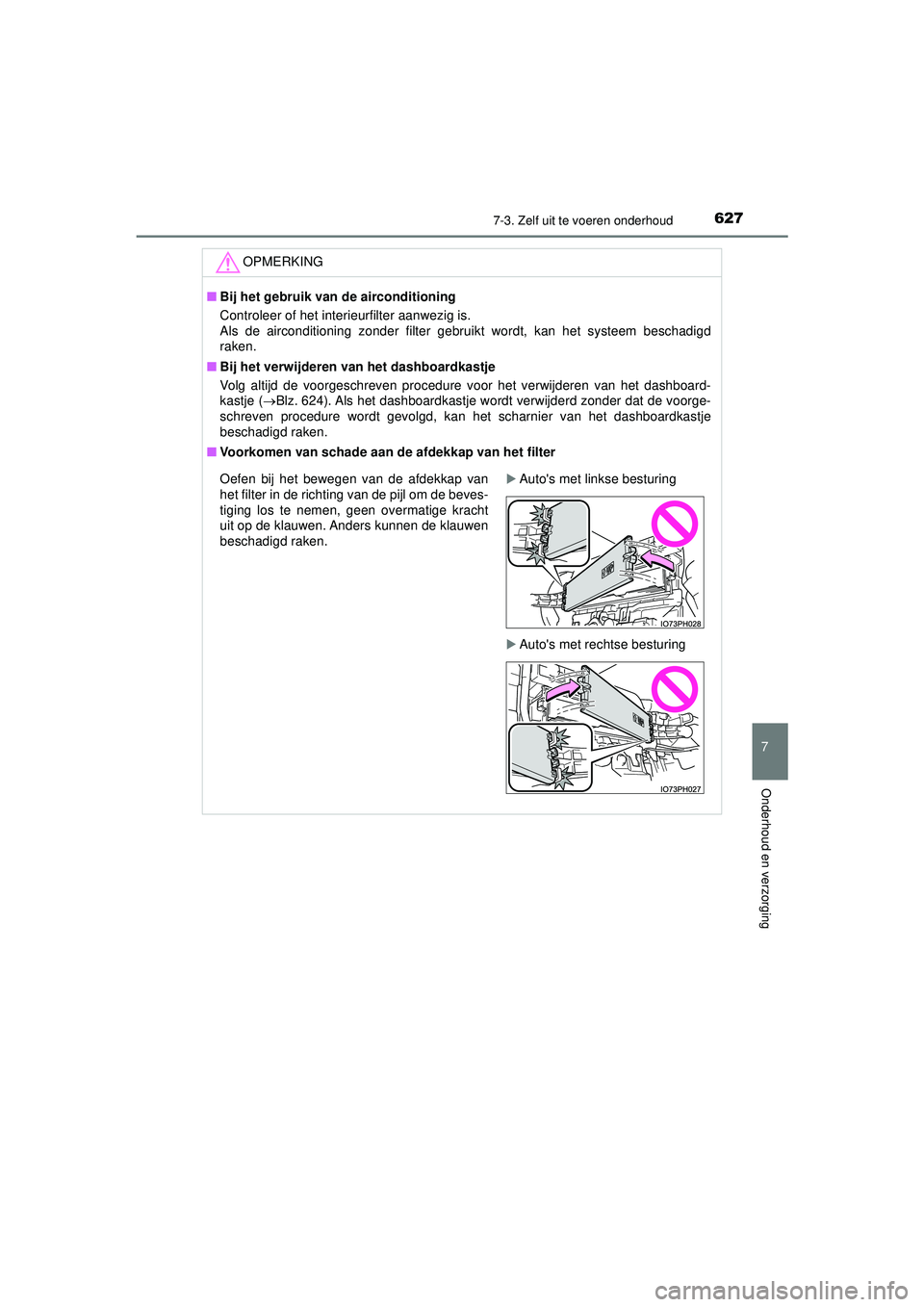

OPMERKING
■Bij het gebruik van de airconditioning
Controleer of het interieurfilter aanwezig is.
Als de airconditioning zonder filter gebruikt wordt, kan het systeem beschadigd
raken.
■ Bij het verwijderen van het dashboardkastje
Volg altijd de voorgeschreven procedure voor het verwijderen van het dashboard-
kastje ( Blz. 624). Als het dashboardkastje wordt verwijderd zonder dat de voorge-
schreven procedure wordt gevolgd, kan het scharnier van het dashboardkastje
beschadigd raken.
■ Voorkomen van schade aan de afdekkap van het filter
Oefen bij het bewegen van de afdekkap van
het filter in de richting van de pijl om de beves-
tiging los te nemen, geen overmatige kracht
uit op de klauwen. Anders kunnen de klauwen
beschadigd raken. Auto's met linkse besturing
Auto's met rechtse besturing
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 627 Tuesday, May 11, 2021 9:32 AM

6287-3. Zelf uit te voeren onderhoud
Prius Plug-in Hybrid_OM_OM47E75E_(EE)

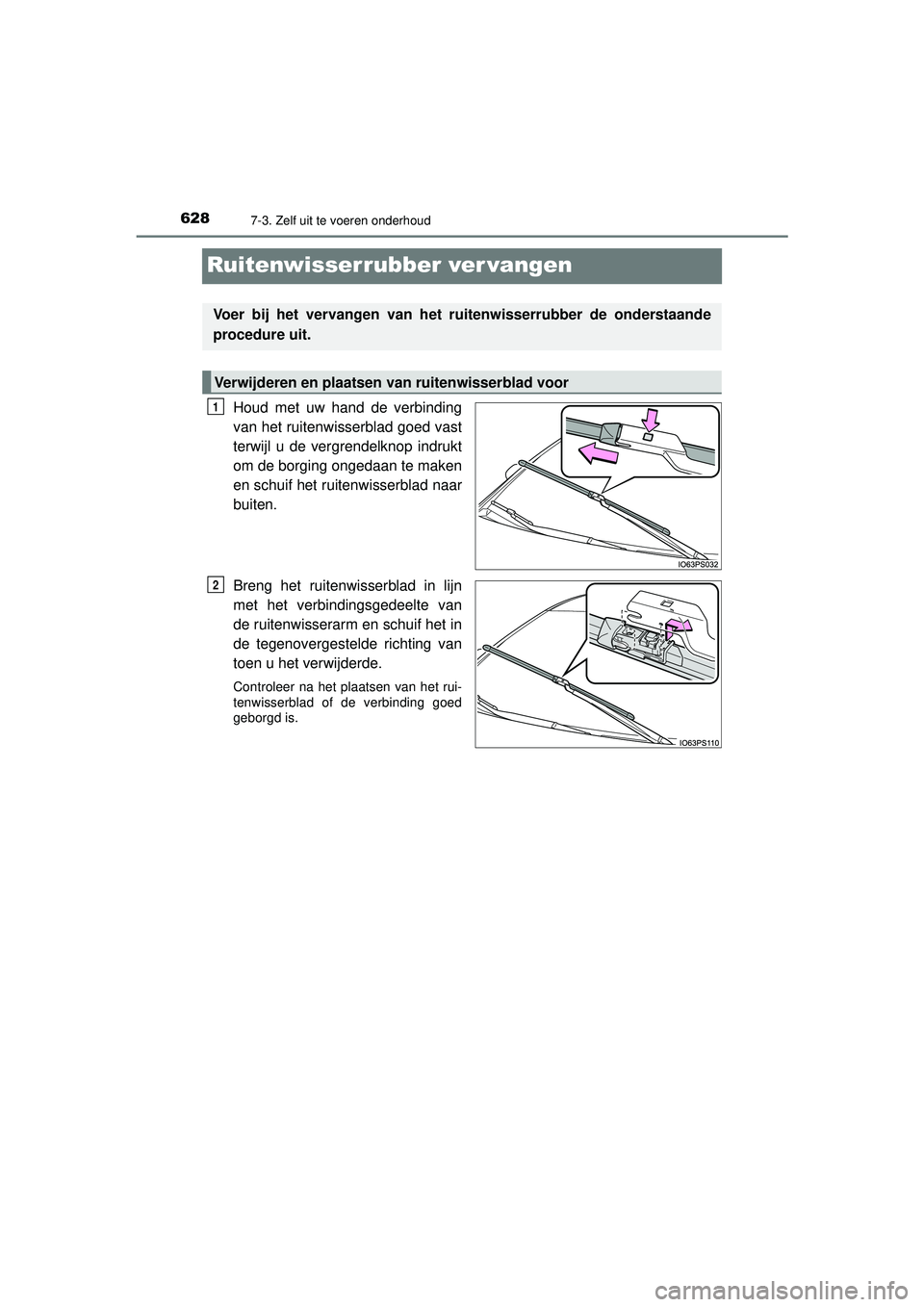

Ruitenwisserrubber ver vangen
Houd met uw hand de verbinding
van het ruitenwisserblad goed vast
terwijl u de vergrendelknop indrukt
om de borging ongedaan te maken
en schuif het ruitenwisserblad naar
buiten.
Breng het ruitenwisserblad in lijn
met het verbindingsgedeelte van
de ruitenwisserarm en schuif het in
de tegenovergestelde richting van
toen u het verwijderde.
Controleer na het plaatsen van het rui-
tenwisserblad of de verbinding goed
geborgd is.
Voer bij het vervangen van het ruitenwisserrubber de onderstaande
procedure uit.
Verwijderen en plaatsen van ruitenwisserblad voor
1
2
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 628 Tuesday, May 11, 2021 9:32 AM

6297-3. Zelf uit te voeren onderhoud
Prius Plug-in Hybrid_OM_OM47E75E_(EE)
7
Onderhoud en verzorging

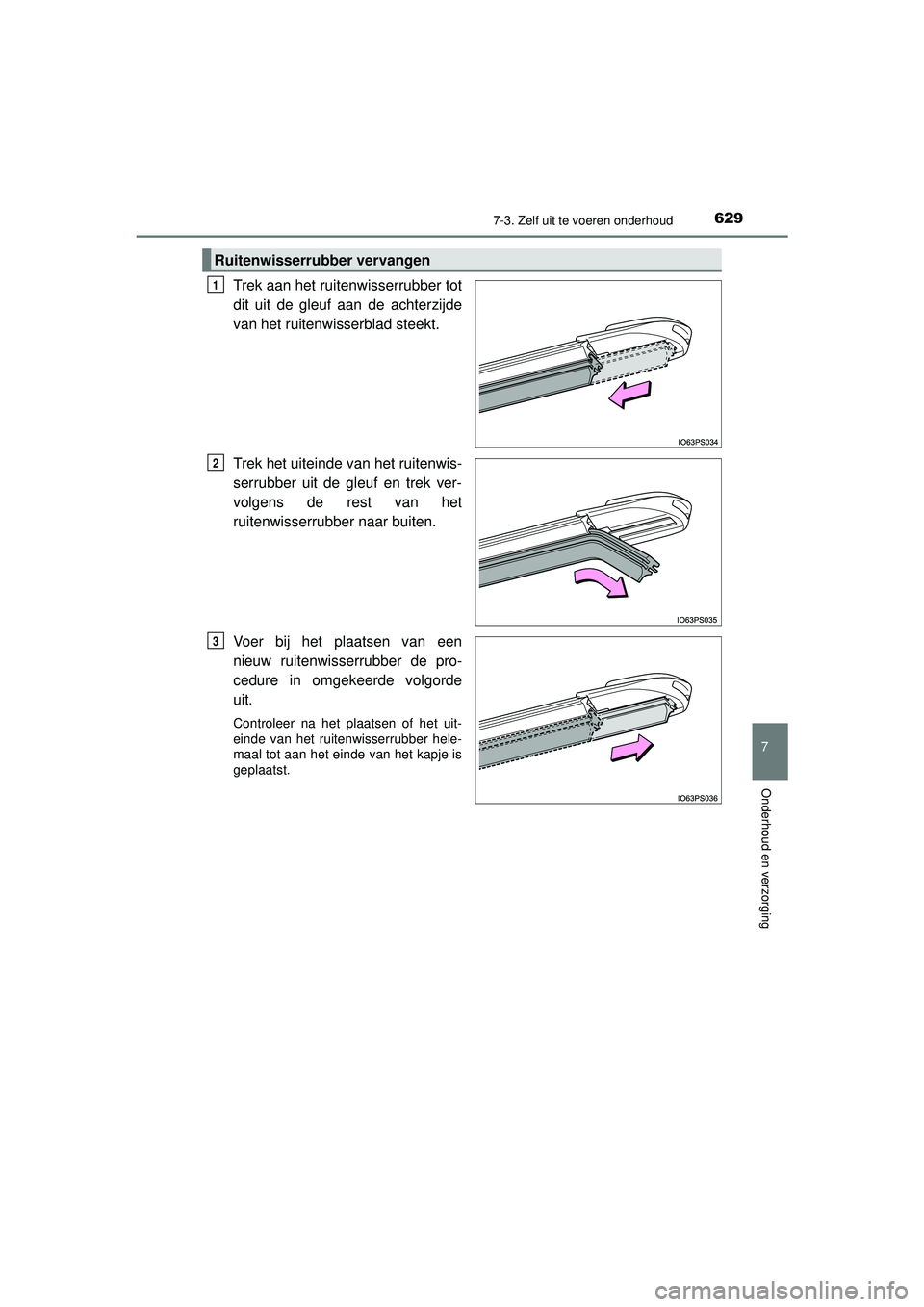

Trek aan het ruitenwisserrubber tot
dit uit de gleuf aan de achterzijde
van het ruitenwisserblad steekt.
Trek het uiteinde van het ruitenwis-
serrubber uit de gleuf en trek ver-
volgens de rest van het
ruitenwisserrubber naar buiten.
Voer bij het plaatsen van een
nieuw ruitenwisserrubber de pro-
cedure in omgekeerde volgorde
uit.
Controleer na het plaatsen of het uit-
einde van het ruitenwisserrubber hele-
maal tot aan het einde van het kapje is
geplaatst.
Ruitenwisserrubber vervangen
1
2
3
Prius Plug-in Hybrid_OM_OM47E75E_(EE).book Page 629 Tuesday, May 11, 2021 9:32 AM

6307-3. Zelf uit te voeren onderhoud
Prius Plug-in Hybrid_OM_OM47E75E_(EE)

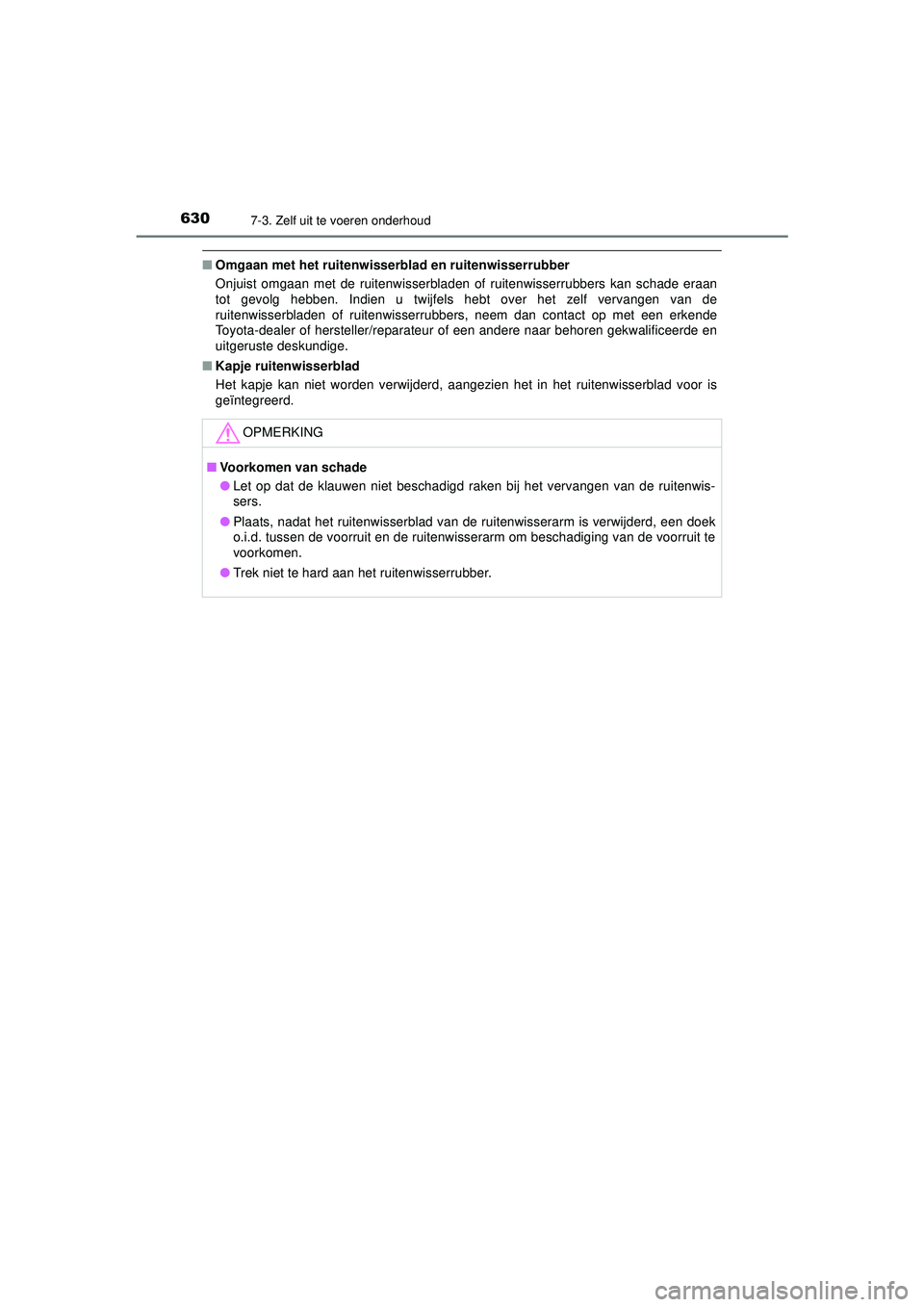

■Omgaan met het ruitenwisserblad en ruitenwisserrubber
Onjuist omgaan met de ruitenwisserbladen of ruitenwisserrubbers kan schade eraan
tot gevolg hebben. Indien u twijfels hebt over het zelf vervangen van de
ruitenwisserbladen of ruitenwisserrubbers, neem dan contact op met een erkende
Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwalificeerde en
uitgeruste deskundige.
■ Kapje ruitenwisserblad
Het kapje kan niet worden verwijderd, aangezien het in het ruitenwisserblad voor is
geïntegreerd.
OPMERKING
■Voorkomen van schade
● Let op dat de klauwen niet beschadigd raken bij het vervangen van de ruitenwis-
sers.
● Plaats, nadat het ruitenwisserblad van de ruitenwisserarm is verwijderd, een doek
o.i.d. tussen de voorruit en de ruitenwisserarm om beschadiging van de voorruit te
voorkomen.
● Trek niet te hard aan het ruitenwisserrubber.
