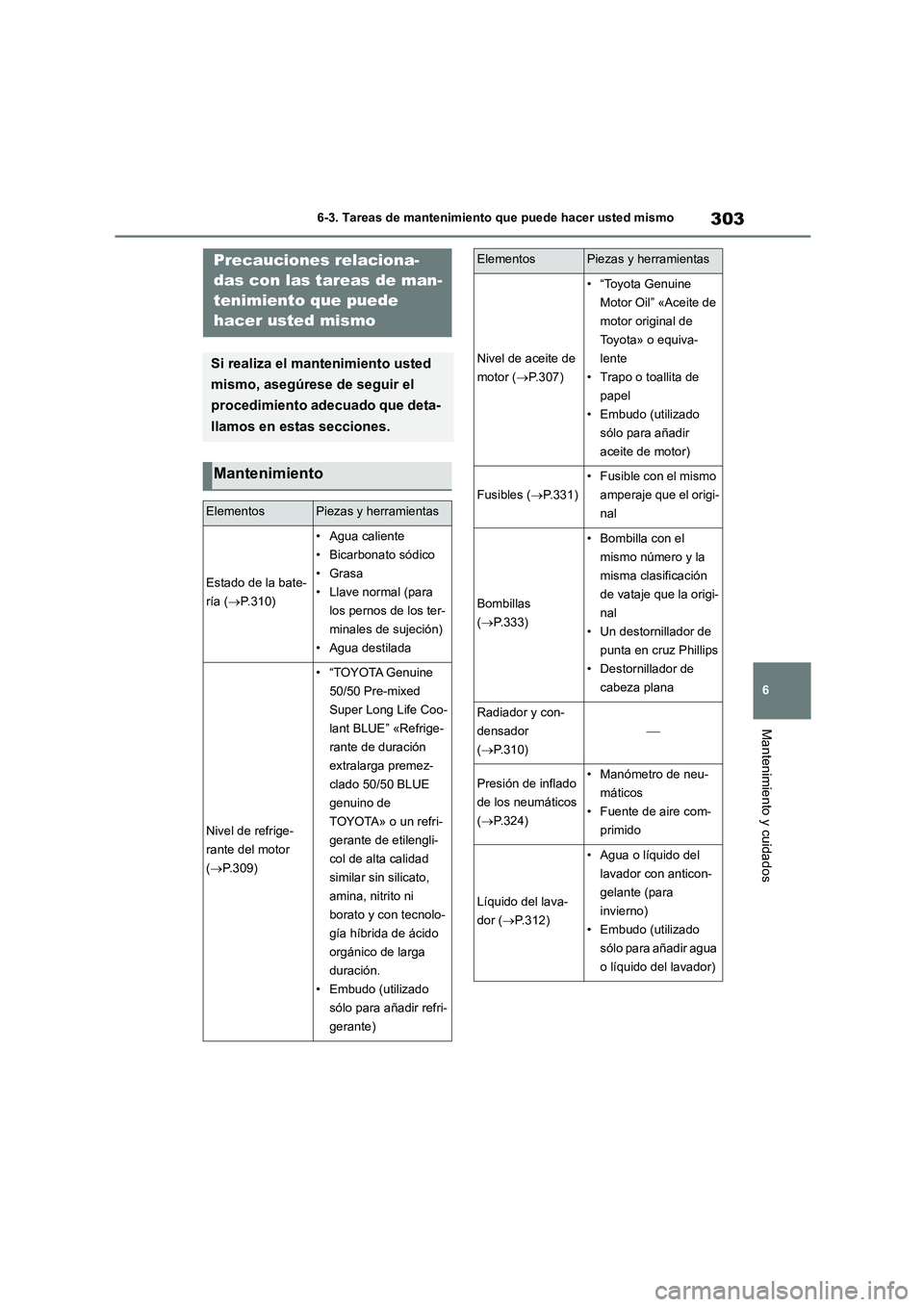

303
6
6-3. Tareas de mantenimiento que puede hacer usted mismo
Mantenimiento y cuidados
6-3.Tareas de mantenimiento que puede hacer usted mismoPrecauciones relaciona-
das con las tareas de man-
tenimiento que puede
hacer usted mismo
Si realiza el mantenimiento usted
mismo, asegúrese de seguir el
procedimiento adecuado que deta-
llamos en estas secciones.
Mantenimiento
ElementosPiezas y herramientas
Estado de la bate-
ría ( P.310)
• Agua caliente
• Bicarbonato sódico
•Grasa
• Llave normal (para
los pernos de los ter-
minales de sujeción)
• Agua destilada
Nivel de refrige-
rante del motor
( P.309)
• “TOYOTA Genuine
50/50 Pre-mixed
Super Long Life Coo-
lant BLUE” «Refrige-
rante de duración
extralarga premez-
clado 50/50 BLUE
genuino de
TOYOTA» o un refri-
gerante de etilengli-
col de alta calidad
similar sin silicato,
amina, nitrito ni
borato y con tecnolo-
gía híbrida de ácido
orgánico de larga
duración.
• Embudo (utilizado
sólo para añadir refri-
gerante)
Nivel de aceite de
motor ( P.307)
• “Toyota Genuine
Motor Oil” «Aceite de
motor original de
Toyota» o equiva-
lente
• Trapo o toallita de
papel
• Embudo (utilizado
sólo para añadir
aceite de motor)
Fusibles ( P.331)
• Fusible con el mismo
amperaje que el origi-
nal
Bombillas
( P.333)
• Bombilla con el
mismo número y la
misma clasificación
de vataje que la origi-
nal
• Un destornillador de
punta en cruz Phillips
• Destornillador de
cabeza plana
Radiador y con-
densador
( P.310)

Presión de inflado
de los neumáticos
( P.324)
• Manómetro de neu-
máticos
• Fuente de aire com-
primido
Líquido del lava-
dor ( P.312)
• Agua o líquido del
lavador con anticon-
gelante (para
invierno)
• Embudo (utilizado
sólo para añadir agua
o líquido del lavador)
ElementosPiezas y herramientas

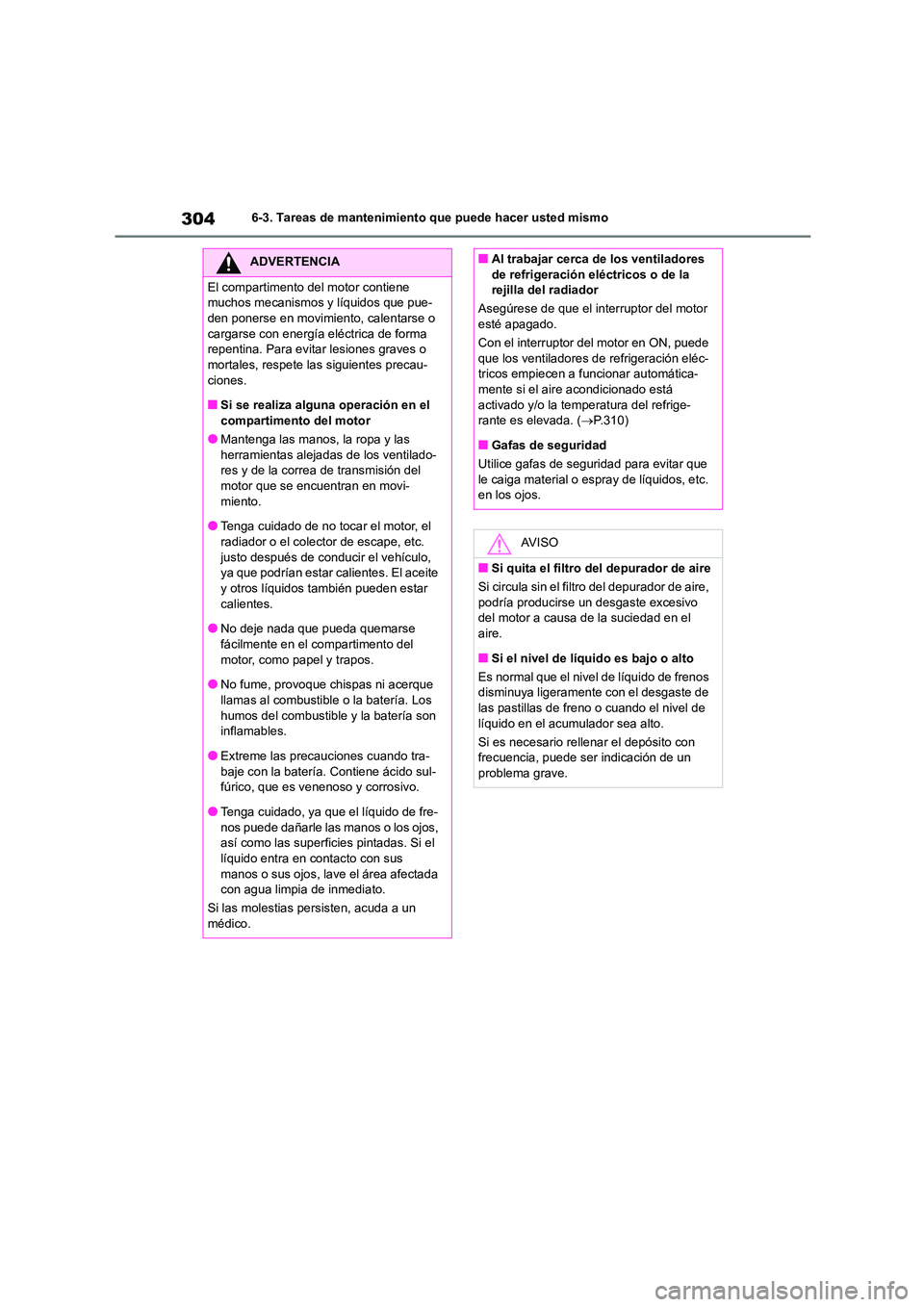

3046-3. Tareas de mantenimiento que puede hacer usted mismo
ADVERTENCIA
El compartimento del motor contiene
muchos mecanismos y líquidos que pue-
den ponerse en movimiento, calentarse o cargarse con energía eléctrica de forma
repentina. Para evitar lesiones graves o
mortales, respete las siguientes precau- ciones.
■Si se realiza alguna operación en el
compartimento del motor
●Mantenga las manos, la ropa y las herramientas alejadas de los ventilado-
res y de la correa de transmisión del
motor que se encuentran en movi- miento.
●Tenga cuidado de no tocar el motor, el
radiador o el colector de escape, etc. justo después de conducir el vehículo,
ya que podrían estar calientes. El aceite
y otros líquidos también pueden estar calientes.
●No deje nada que pueda quemarse
fácilmente en el compartimento del motor, como papel y trapos.
●No fume, provoque chispas ni acerque
llamas al combustible o la batería. Los
humos del combustible y la batería son inflamables.
●Extreme las precauciones cuando tra-
baje con la batería. Contiene ácido sul- fúrico, que es venenoso y corrosivo.
●Tenga cuidado, ya que el líquido de fre-
nos puede dañarle las manos o los ojos, así como las superficies pintadas. Si el
líquido entra en contacto con sus
manos o sus ojos, lave el área afectada con agua limpia de inmediato.
Si las molestias persisten, acuda a un
médico.
■Al trabajar cerca de los ventiladores
de refrigeración eléctricos o de la
rejilla del radiador
Asegúrese de que el interruptor del motor esté apagado.
Con el interruptor del motor en ON, puede
que los ventiladores de refrigeración eléc-
tricos empiecen a funcionar automática- mente si el aire acondicionado está
activado y/o la temperatura del refrige-
rante es elevada. ( P.310)
■Gafas de seguridad
Utilice gafas de seguridad para evitar que le caiga material o espray de líquidos, etc.
en los ojos.
AV I S O
■Si quita el filtro del depurador de aire
Si circula sin el filtro del depurador de aire,
podría producirse un desgaste excesivo del motor a causa de la suciedad en el
aire.
■Si el nivel de líquido es bajo o alto
Es normal que el nivel de líquido de frenos disminuya ligeramente con el desgaste de
las pastillas de freno o cuando el nivel de
líquido en el acumulador sea alto.
Si es necesario rellenar el depósito con
frecuencia, puede ser indicación de un problema grave.

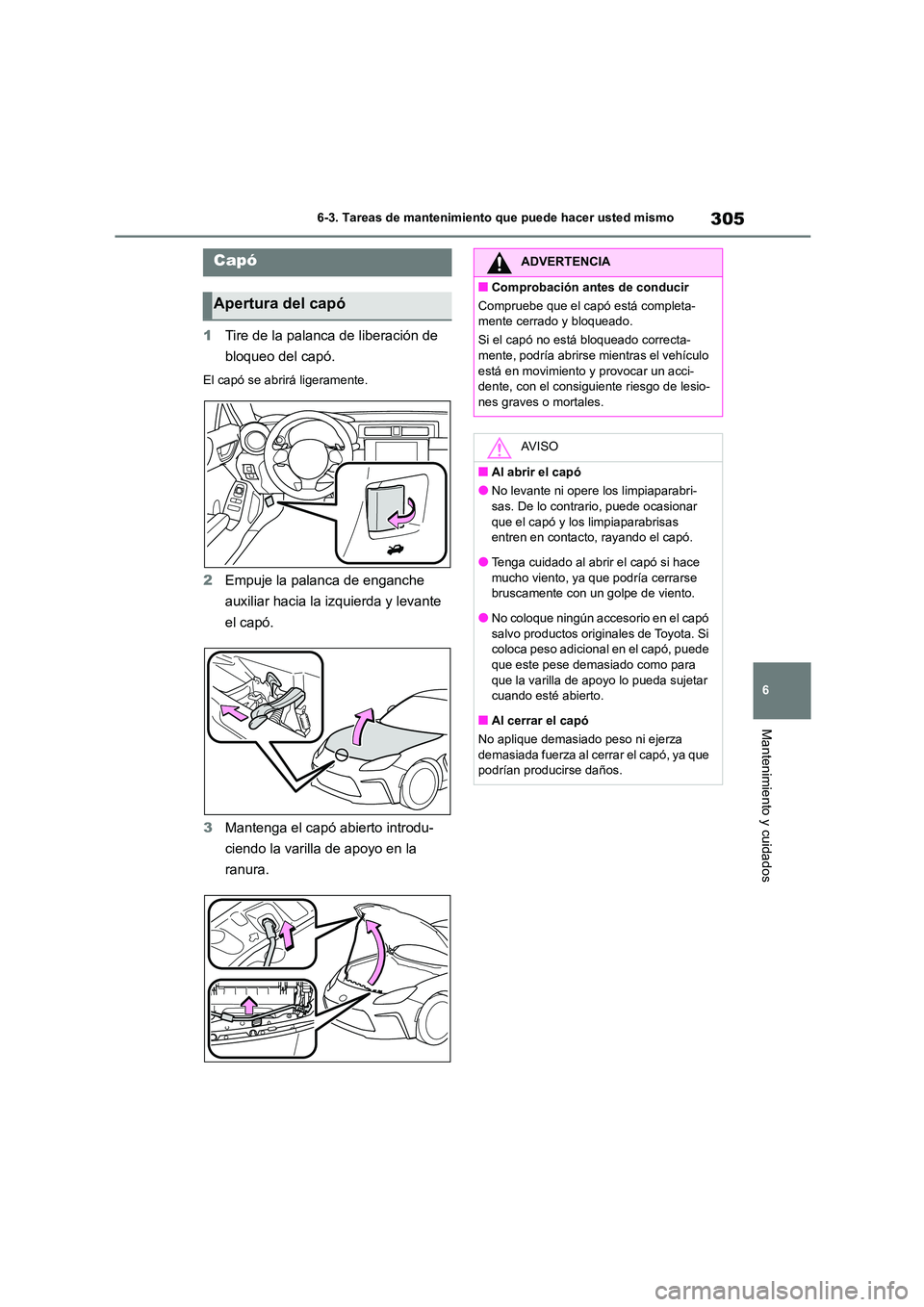

305
6
6-3. Tareas de mantenimiento que puede hacer usted mismo
Mantenimiento y cuidados
1 Tire de la palanca de liberación de
bloqueo del capó.
El capó se abrirá ligeramente.
2 Empuje la palanca de enganche
auxiliar hacia la izquierda y levante
el capó.
3 Mantenga el capó abierto introdu-
ciendo la varilla de apoyo en la
ranura.
Capó
Apertura del capó
ADVERTENCIA
■Comprobación antes de conducir
Compruebe que el capó está completa-
mente cerrado y bloqueado.
Si el capó no está bloqueado correcta-
mente, podría abrirse mientras el vehículo está en movimiento y provocar un acci-
dente, con el consiguiente riesgo de lesio-
nes graves o mortales.
AV I S O
■Al abrir el capó
●No levante ni opere los limpiaparabri- sas. De lo contrario, puede ocasionar
que el capó y los limpiaparabrisas
entren en contacto, rayando el capó.
●Tenga cuidado al abrir el capó si hace
mucho viento, ya que podría cerrarse
bruscamente con un golpe de viento.
●No coloque ningún accesorio en el capó
salvo productos originales de Toyota. Si
coloca peso adicional en el capó, puede que este pese demasiado como para
que la varilla de apoyo lo pueda sujetar
cuando esté abierto.
■Al cerrar el capó
No aplique demasiado peso ni ejerza
demasiada fuerza al cerrar el capó, ya que
podrían producirse daños.

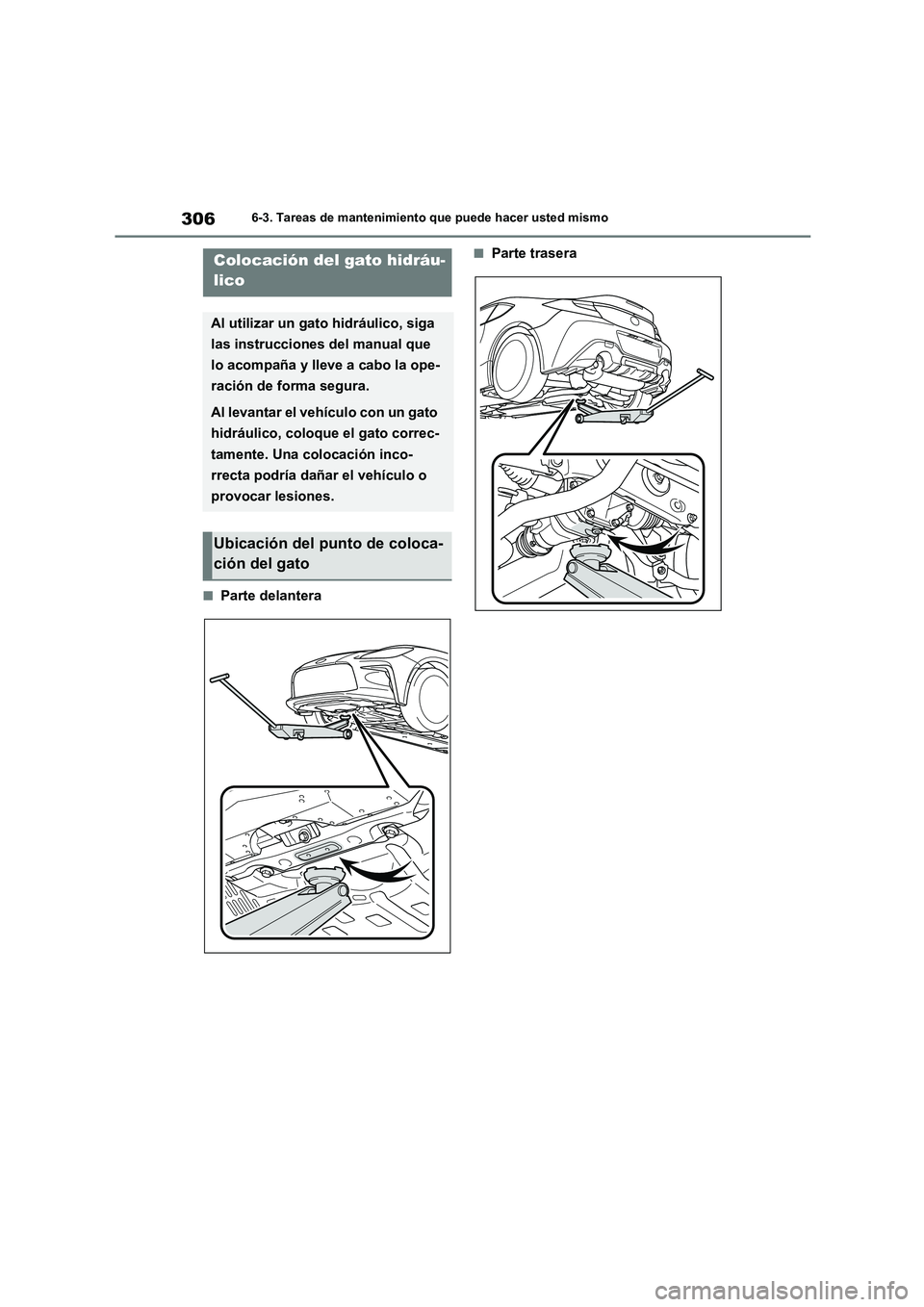

3066-3. Tareas de mantenimiento que puede hacer usted mismo
■Parte delantera
■Parte traseraColocación del gato hidráu-
lico
Al utilizar un gato hidráulico, siga
las instrucciones del manual que
lo acompaña y lleve a cabo la ope-
ración de forma segura.
Al levantar el vehículo con un gato
hidráulico, coloque el gato correc-
tamente. Una colocación inco-
rrecta podría dañar el vehículo o
provocar lesiones.
Ubicación del punto de coloca-
ción del gato

307
6
6-3. Tareas de mantenimiento que puede hacer usted mismo
Mantenimiento y cuidados
Cajas de fusibles ( P.331)
Batería ( P.310)
Varilla de medición de nivel de aceite de motor ( P.307)
Tapa de llenado de aceite de motor ( P.307)
Depósito del líquido del lavador ( P.312)
Ventiladores de refrigeración eléctricos
Condensador ( P.310)
Radiador ( P.310)
Depósito del refrigerante del motor ( P.309)
Para vehículos con dirección a la derecha:
La batería se encuentra situada en el lado opuesto al compartimento del motor.
Con el motor a temperatura de funcio-
namiento y apagado, compruebe el
nivel de aceite en la varilla de medición.
Compartimento del motor
Componentes
A
C
D
Comprobación y adición del
aceite de motor

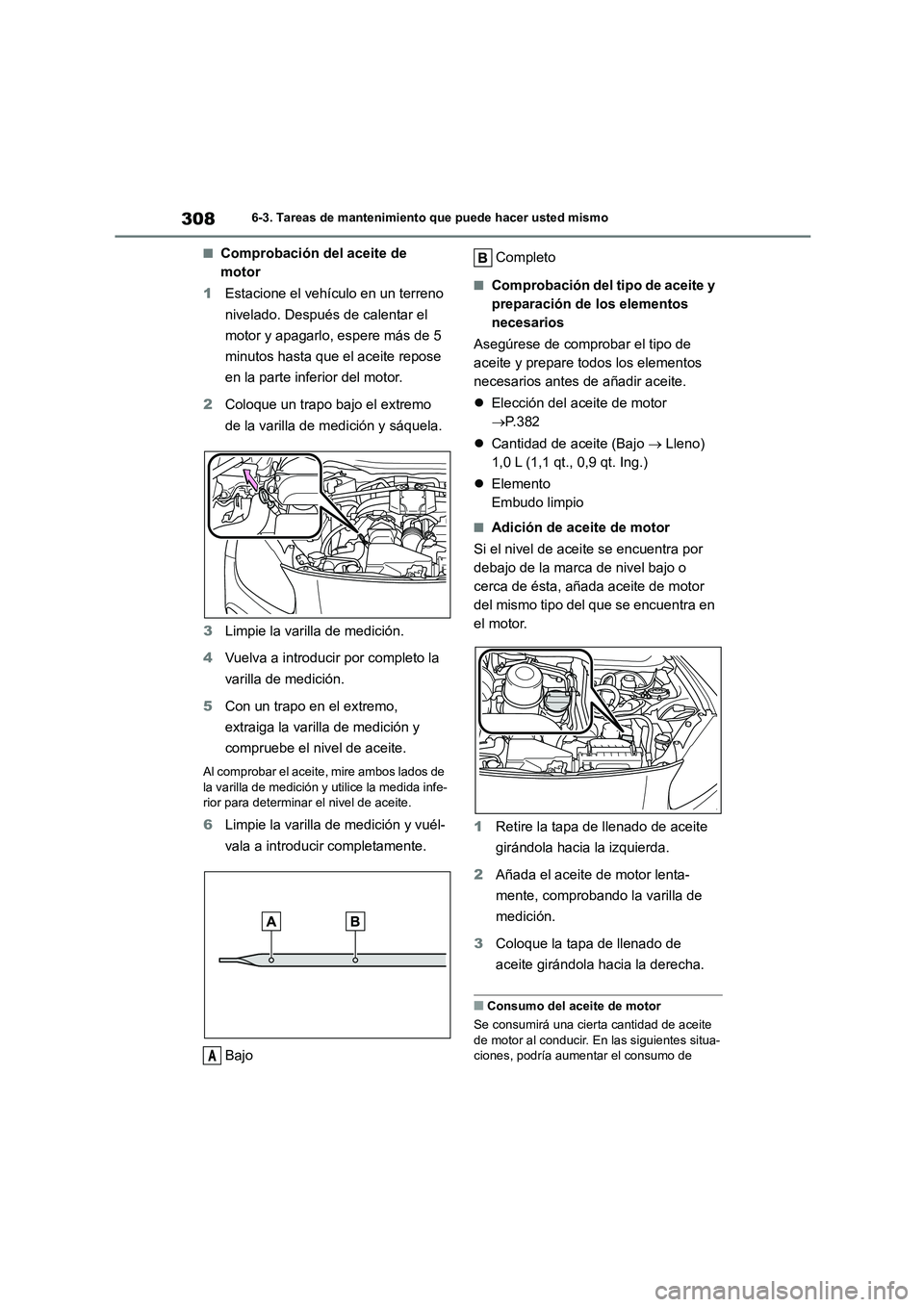

3086-3. Tareas de mantenimiento que puede hacer usted mismo
■Comprobación del aceite de
motor
1 Estacione el vehículo en un terreno
nivelado. Después de calentar el
motor y apagarlo, espere más de 5
minutos hasta que el aceite repose
en la parte inferior del motor.
2 Coloque un trapo bajo el extremo
de la varilla de medición y sáquela.
3 Limpie la varilla de medición.
4 Vuelva a introducir por completo la
varilla de medición.
5 Con un trapo en el extremo,
extraiga la varilla de medición y
compruebe el nivel de aceite.
Al comprobar el aceite , mire ambos lados de
la varilla de medición y utilice la medida infe-
rior para determinar el nivel de aceite.
6 Limpie la varilla de medición y vuél-
vala a introducir completamente.
Bajo
Completo
■Comprobación del tipo de aceite y
preparación de los elementos
necesarios
Asegúrese de comprobar el tipo de
aceite y prepare todos los elementos
necesarios antes de añadir aceite.
 Elección del aceite de motor
 P. 3 8 2
 Cantidad de aceite (Bajo  Lleno)
1,0 L (1,1 qt., 0,9 qt. Ing.)
 Elemento
Embudo limpio
■Adición de aceite de motor
Si el nivel de aceite se encuentra por
debajo de la marca de nivel bajo o
cerca de ésta, añada aceite de motor
del mismo tipo del que se encuentra en
el motor.
1 Retire la tapa de llenado de aceite
girándola hacia la izquierda.
2 Añada el aceite de motor lenta-
mente, comprobando la varilla de
medición.
3 Coloque la tapa de llenado de
aceite girándola hacia la derecha.
■Consumo del aceite de motor
Se consumirá una cierta cantidad de aceite
de motor al conducir. En las siguientes situa- ciones, podría aumentar el consumo de A

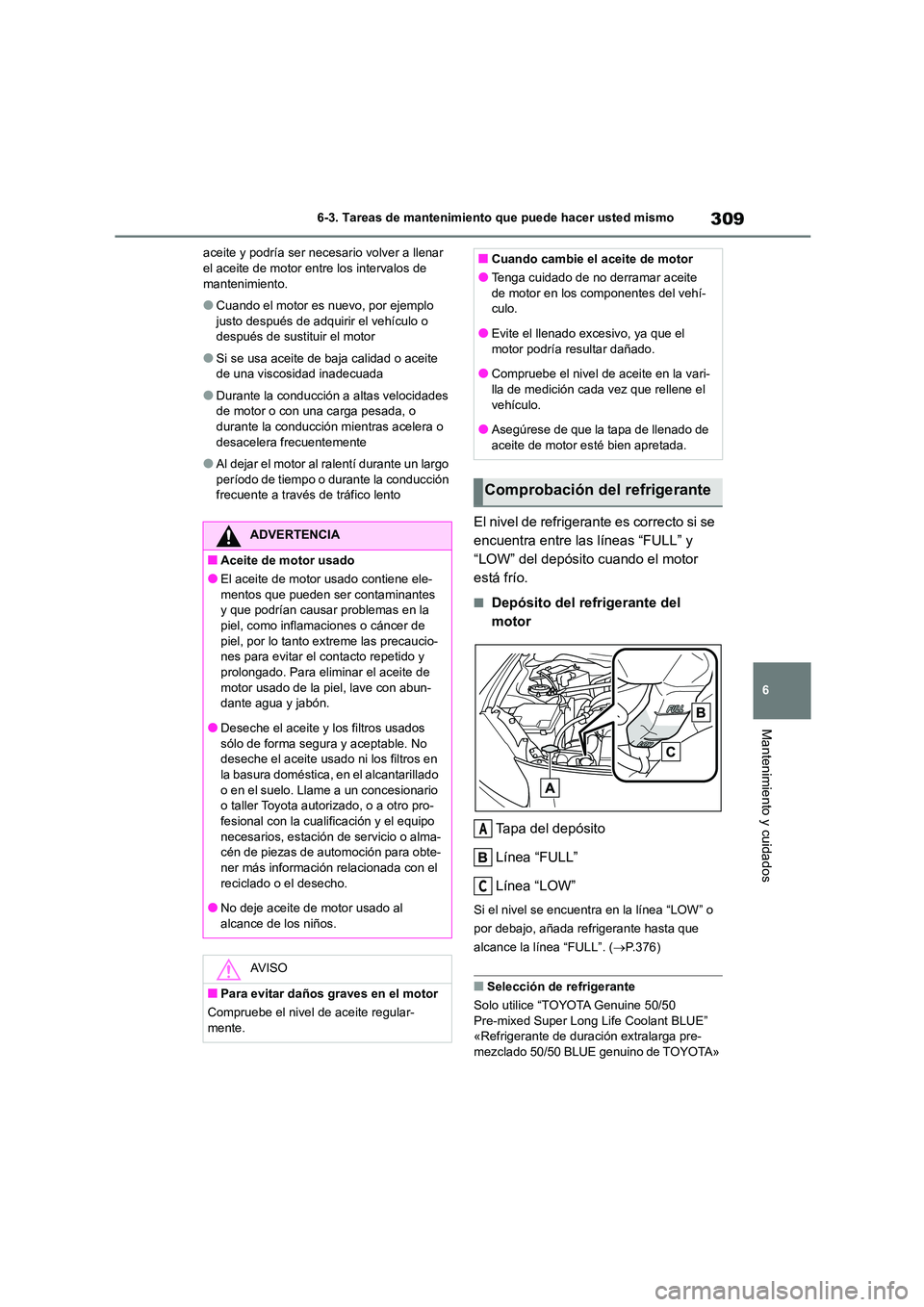

309
6
6-3. Tareas de mantenimiento que puede hacer usted mismo
Mantenimiento y cuidados
aceite y podría ser necesario volver a llenar el aceite de motor entre los intervalos de
mantenimiento.
●Cuando el motor es nuevo, por ejemplo
justo después de adquirir el vehículo o
después de sustituir el motor
●Si se usa aceite de baja calidad o aceite
de una viscosidad inadecuada
●Durante la conducción a altas velocidades
de motor o con una carga pesada, o
durante la conducción mientras acelera o desacelera frecuentemente
●Al dejar el motor al ralentí durante un largo período de tiempo o durante la conducción
frecuente a través de tráfico lento
El nivel de refrigeran te es correcto si se
encuentra entre las líneas “FULL” y
“LOW” del depósito cuando el motor
está frío.
■Depósito del refrigerante del
motor
Tapa del depósito
Línea “FULL”
Línea “LOW”
Si el nivel se encuentra en la línea “LOW” o
por debajo, añada refrigerante hasta que
alcance la línea “FULL”. ( P.376)
■Selección de refrigerante
Solo utilice “TOYOTA Genuine 50/50 Pre-mixed Super Long Life Coolant BLUE”
«Refrigerante de duración extralarga pre-
mezclado 50/50 BLUE genuino de TOYOTA»
ADVERTENCIA
■Aceite de motor usado
●El aceite de motor usado contiene ele- mentos que pueden ser contaminantes
y que podrían causar problemas en la
piel, como inflamaciones o cáncer de piel, por lo tanto extreme las precaucio-
nes para evitar el contacto repetido y
prolongado. Para eliminar el aceite de motor usado de la piel, lave con abun-
dante agua y jabón.
●Deseche el aceite y los filtros usados
sólo de forma segura y aceptable. No deseche el aceite usado ni los filtros en
la basura doméstica, en el alcantarillado
o en el suelo. Llame a un concesionario o taller Toyota autorizado, o a otro pro-
fesional con la cualif icación y el equipo
necesarios, estación de servicio o alma- cén de piezas de automoción para obte-
ner más información relacionada con el
reciclado o el desecho.
●No deje aceite de motor usado al
alcance de los niños.
AV I S O
■Para evitar daños graves en el motor
Compruebe el nivel de aceite regular-
mente.
■Cuando cambie el aceite de motor
●Tenga cuidado de no derramar aceite
de motor en los componentes del vehí-
culo.
●Evite el llenado excesivo, ya que el
motor podría resultar dañado.
●Compruebe el nivel de aceite en la vari- lla de medición cada vez que rellene el
vehículo.
●Asegúrese de que la tapa de llenado de
aceite de motor esté bien apretada.
Comprobación del refrigerante
A
C

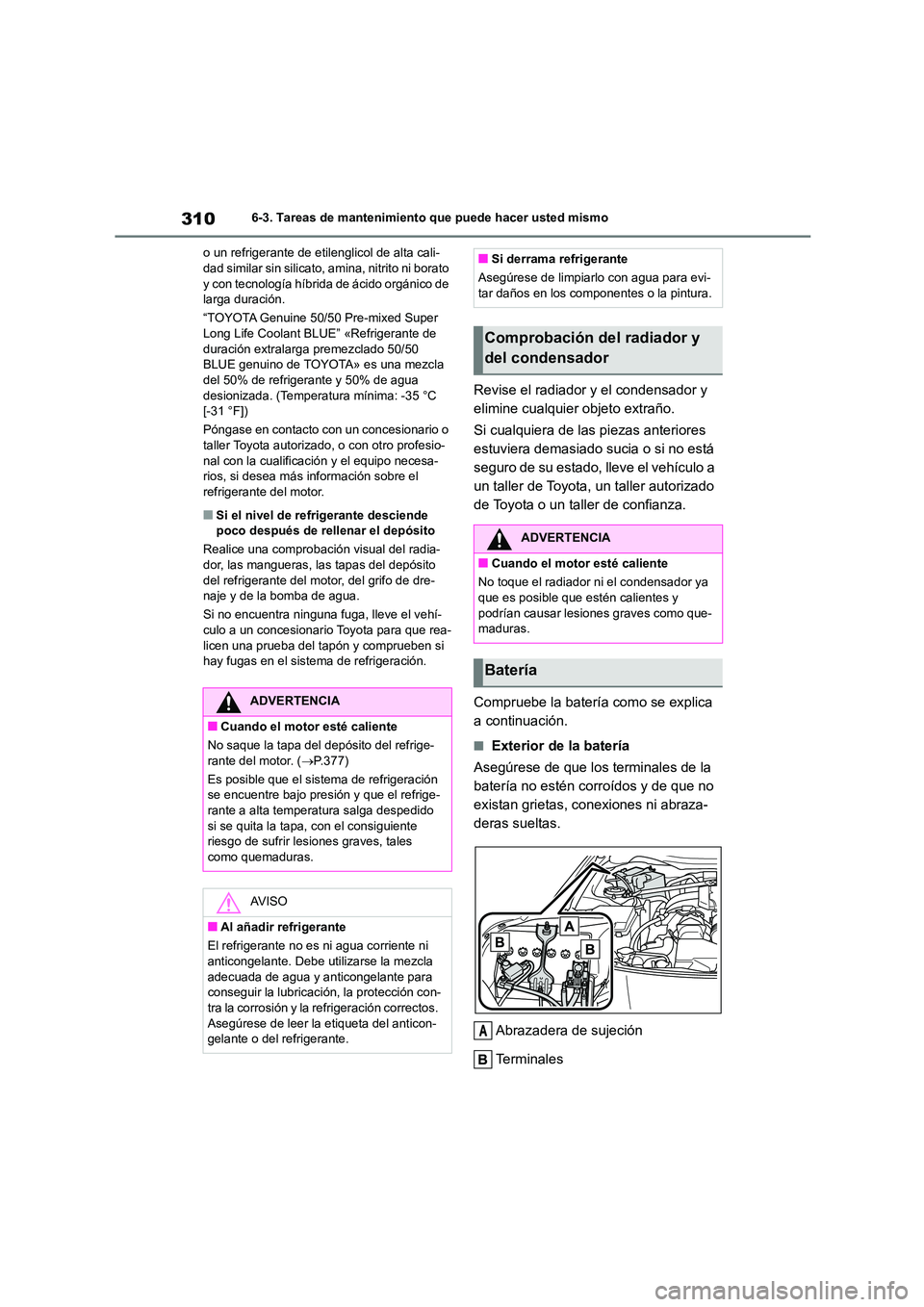

3106-3. Tareas de mantenimiento que puede hacer usted mismo
o un refrigerante de etilenglicol de alta cali- dad similar sin silicato, amina, nitrito ni borato
y con tecnología híbrida de ácido orgánico de
larga duración.
“TOYOTA Genuine 50/50 Pre-mixed Super Long Life Coolant BLUE” «Refrigerante de
duración extralarga premezclado 50/50
BLUE genuino de TOYOTA» es una mezcla del 50% de refrigerante y 50% de agua
desionizada. (Temperatura mínima: -35 °C
[-31 °F])
Póngase en contacto con un concesionario o
taller Toyota autorizado, o con otro profesio- nal con la cualificac ión y el equipo necesa-
rios, si desea más información sobre el
refrigerante del motor.
■Si el nivel de refrigerante desciende poco después de rellenar el depósito
Realice una comprobación visual del radia-
dor, las mangueras, las tapas del depósito
del refrigerante del motor, del grifo de dre- naje y de la bomba de agua.
Si no encuentra ninguna fuga, lleve el vehí-
culo a un concesionario Toyota para que rea-
licen una prueba del tapón y comprueben si hay fugas en el sistema de refrigeración.
Revise el radiador y el condensador y
elimine cualquier objeto extraño.
Si cualquiera de las piezas anteriores
estuviera demasiado sucia o si no está
seguro de su estado, lleve el vehículo a
un taller de Toyota, un taller autorizado
de Toyota o un taller de confianza.
Compruebe la batería como se explica
a continuación.
■Exterior de la batería
Asegúrese de que los terminales de la
batería no estén corroídos y de que no
existan grietas, conexiones ni abraza-
deras sueltas.
Abrazadera de sujeción
Te r m i n a l e s
ADVERTENCIA
■Cuando el motor esté caliente
No saque la tapa del depósito del refrige-
rante del motor. ( P.377)
Es posible que el sistema de refrigeración
se encuentre bajo presión y que el refrige- rante a alta temperatura salga despedido
si se quita la tapa, con el consiguiente
riesgo de sufrir lesiones graves, tales como quemaduras.
AV I S O
■Al añadir refrigerante
El refrigerante no es ni agua corriente ni
anticongelante. Debe utilizarse la mezcla
adecuada de agua y anticongelante para conseguir la lubricaci ón, la protección con-
tra la corrosión y la refrigeración correctos.
Asegúrese de leer la etiqueta del anticon- gelante o del refrigerante.
■Si derrama refrigerante
Asegúrese de limpiarlo con agua para evi-
tar daños en los componentes o la pintura.
Comprobación del radiador y
del condensador
ADVERTENCIA
■Cuando el motor esté caliente
No toque el radiador ni el condensador ya
que es posible que estén calientes y podrían causar lesiones graves como que-
maduras.
Batería
A
