2022 TOYOTA 86 Betriebsanleitungen (in German)

303
6
6-3. Wartung in Eigenregie
Wartung und Pflege
6-3.Wartung in EigenregieVorsichtsmaßnahmen bei
selbst durchgeführten War-
tungsarbeiten
Wenn Sie die Wartung selbst
durchführen, befolgen Sie die rich-
tige Vorgehensweise, die in diesen
Abschnitten beschrieben ist.
Wartung
ElementeTeile und Werkzeuge
Zustand der Batte-
rie ( S.312)
• Warmes Wasser
• Backpulver
•Fett
• Herkömmlicher
Schraubenschlüssel
(für Polklemmen-
schrauben)
• Destilliertes Wasser
Motorkühlmittel-
stand ( S.310)
• “TOYOTA Genuine
50/50 Pre-mixed
Super Long Life Coo-
lant BLUE” «Original
Toyota-50/50-Gemisc
h-Super-Langzeit-
kühlmittel BLAU»
oder ein vergleichba-
res hochwertiges sili-
katfreies, aminfreies,
nitritfreies und borat-
freies Kühlmittel auf
Ethylenglykolbasis
mit hybridorgani-
scher Langzeitsäure-
technologie.
• Trichter (nur zum Auf-
füllen von Kühlmittel)
Motorölstand
( S.308)
• “Toyota Genuine
Motor Oil” «Original
Toyota-Motoröl» oder
ein gleichwertiges Öl
• Lappen oder Papier-
tuch
• Trichter (nur zum Auf-
füllen von Motoröl)
Sicherungen
( S.333)
• Sicherung mit glei-
cher Amperezahl wie
bei der Originalsiche-
rung
Glühlampen
( S.335)
• Glühlampe mit glei-
cher Nummer und
Wattzahl wie die Ori-
ginalglühlampe
• Kreuzschraubendre-
her
• Schlitzschraubendre-
her
Kühler und Kon-
densator ( S.311)
Reifendruck
( S.326)
• Reifendruckmesser
• Druckluftquelle
Waschflüssigkeit
( S.314)
• Wasser oder Wasch-
flüssigkeit mit Frost-
schutzmittel (für
Einsatz im Winter)
• Trichter (nur zum Auf-
füllen von Wasser
oder Waschflüssig-
keit)
WARNUNG
Der Motorraum beherbergt zahlreiche
Mechanismen und Flüssigkeiten, die sich
plötzlich bewegen, heiß werden oder zu elektrischer Spannung führen können. Um
tödliche oder schwere Verletzungen zu
vermeiden, beachten Sie die folgenden Vorsichtsmaßnahmen.
ElementeTeile und Werkzeuge

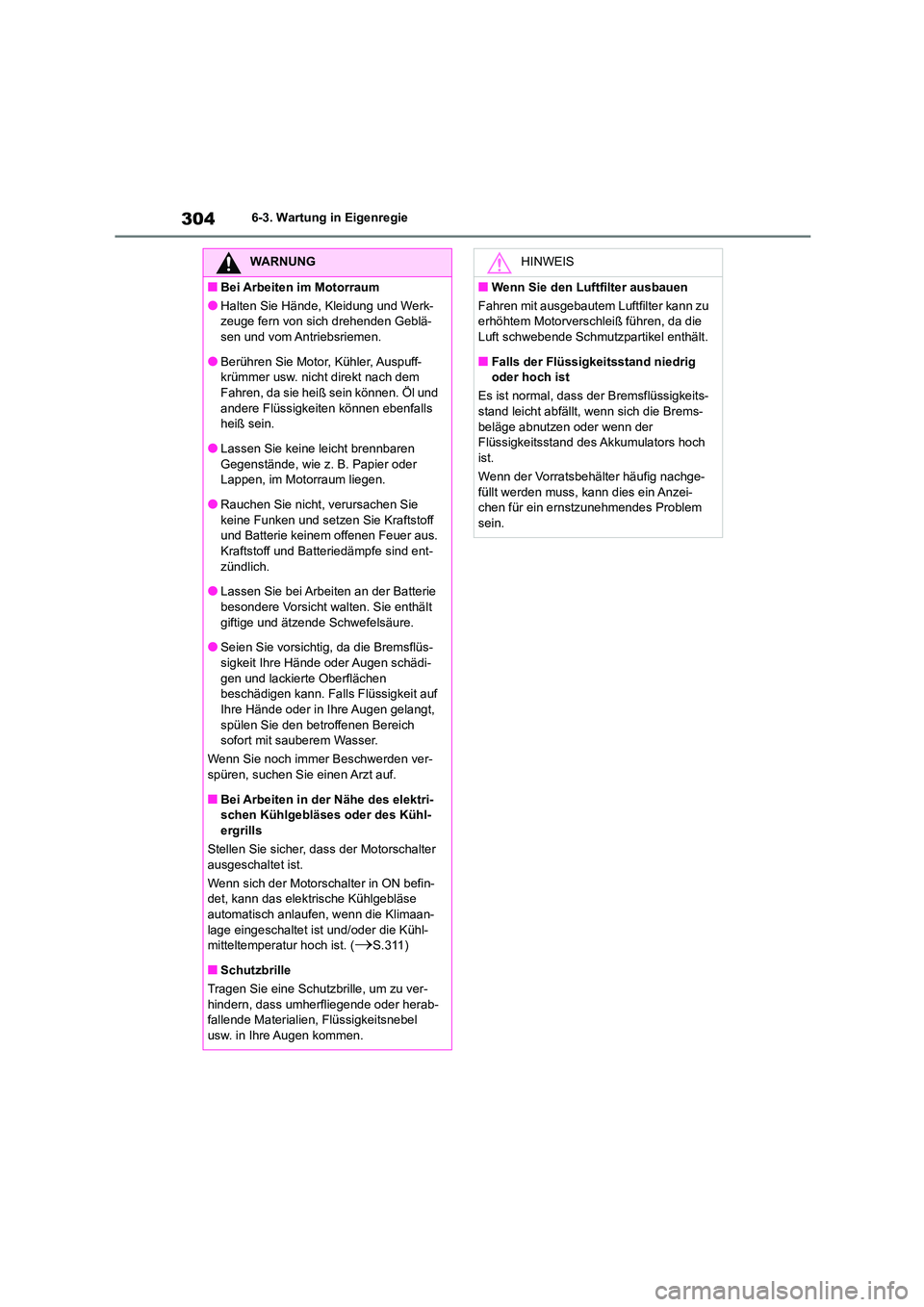

3046-3. Wartung in Eigenregie
WARNUNG
■Bei Arbeiten im Motorraum
●Halten Sie Hände, Kleidung und Werk-
zeuge fern von sich drehenden Geblä-
sen und vom Antriebsriemen.
●Berühren Sie Motor, Kühler, Auspuff-
krümmer usw. nicht direkt nach dem
Fahren, da sie heiß sein können. Öl und andere Flüssigkeiten können ebenfalls
heiß sein.
●Lassen Sie keine leicht brennbaren Gegenstände, wie z. B. Papier oder
Lappen, im Motorraum liegen.
●Rauchen Sie nicht, verursachen Sie keine Funken und setzen Sie Kraftstoff
und Batterie keinem offenen Feuer aus.
Kraftstoff und Batteriedämpfe sind ent- zündlich.
●Lassen Sie bei Arbeiten an der Batterie
besondere Vorsicht walten. Sie enthält giftige und ätzende Schwefelsäure.
●Seien Sie vorsichtig, da die Bremsflüs-
sigkeit Ihre Hände oder Augen schädi- gen und lackierte Oberflächen
beschädigen kann. Falls Flüssigkeit auf
Ihre Hände oder in Ihre Augen gelangt,
spülen Sie den betroffenen Bereich sofort mit sauberem Wasser.
Wenn Sie noch immer Beschwerden ver-
spüren, suchen Sie einen Arzt auf.
■Bei Arbeiten in der Nähe des elektri- schen Kühlgebläses oder des Kühl-
ergrills
Stellen Sie sicher, das s der Motorschalter
ausgeschaltet ist.
Wenn sich der Motorschalter in ON befin- det, kann das elektrische Kühlgebläse
automatisch anlaufen, wenn die Klimaan-
lage eingeschaltet ist und/oder die Kühl- mitteltemperatur hoch ist. (S.311)
■Schutzbrille
Tragen Sie eine Schutzbrille, um zu ver-
hindern, dass umherfliegende oder herab- fallende Materialien, Flüssigkeitsnebel
usw. in Ihre Augen kommen.
HINWEIS
■Wenn Sie den Luftfilter ausbauen
Fahren mit ausgebautem Luftfilter kann zu
erhöhtem Motorverschleiß führen, da die
Luft schwebende Schmutzpartikel enthält.
■Falls der Flüssigkeitsstand niedrig
oder hoch ist
Es ist normal, dass der Bremsflüssigkeits-
stand leicht abfällt, wenn sich die Brems- beläge abnutzen oder wenn der
Flüssigkeitsstand des Akkumulators hoch
ist.
Wenn der Vorratsbehälter häufig nachge- füllt werden muss, kann dies ein Anzei-
chen für ein ernstzunehmendes Problem
sein.

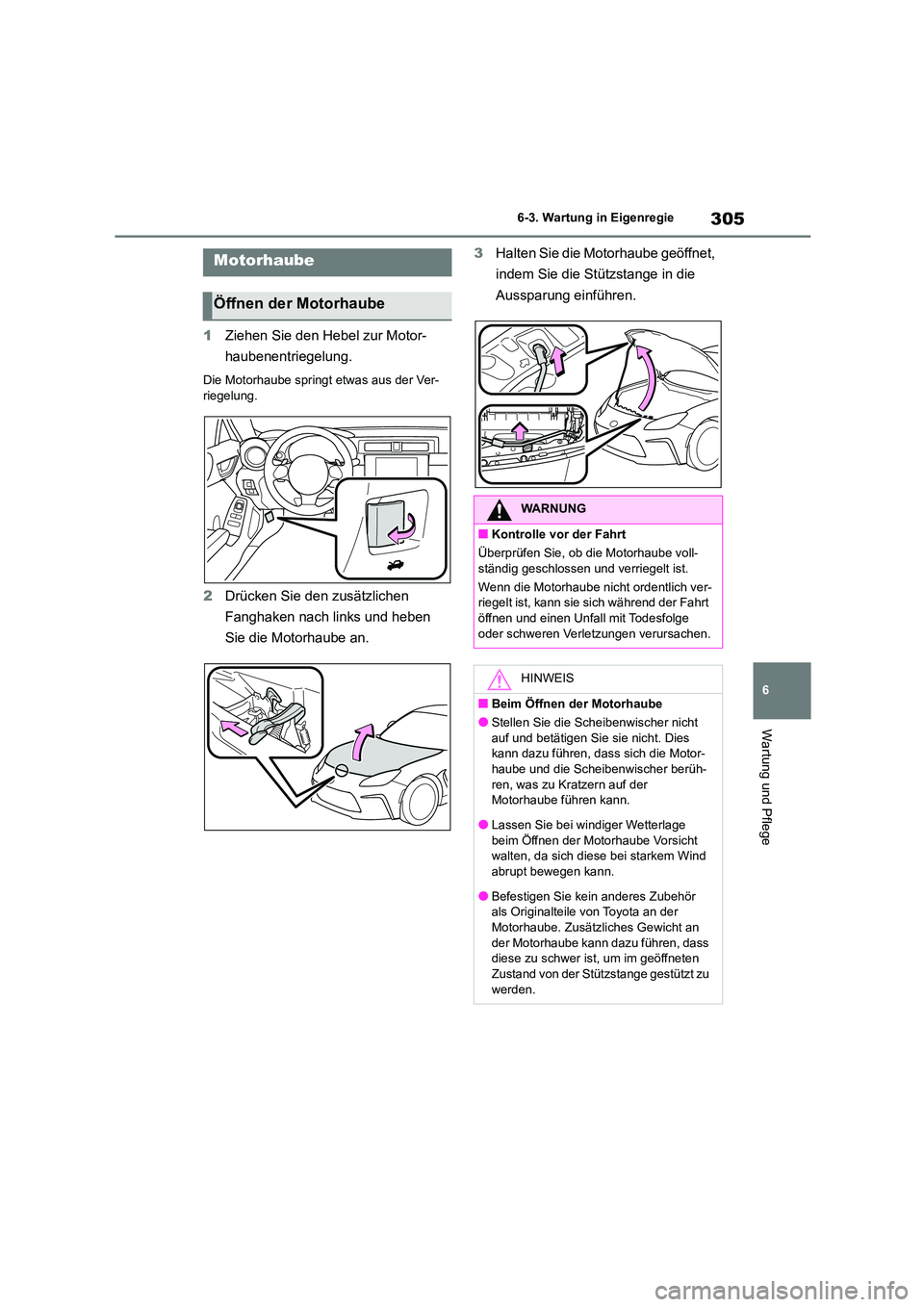

305
6
6-3. Wartung in Eigenregie
Wartung und Pflege
1 Ziehen Sie den Hebel zur Motor-
haubenentriegelung.
Die Motorhaube springt etwas aus der Ver-
riegelung.
2 Drücken Sie den zusätzlichen
Fanghaken nach links und heben
Sie die Motorhaube an.
3 Halten Sie die Motorhaube geöffnet,
indem Sie die Stützstange in die
Aussparung einführen.
Motorhaube
Öffnen der Motorhaube
WARNUNG
■Kontrolle vor der Fahrt
Überprüfen Sie, ob die Motorhaube voll-
ständig geschlossen und verriegelt ist.
Wenn die Motorhaube nicht ordentlich ver- riegelt ist, kann sie sich während der Fahrt
öffnen und einen Unfall mit Todesfolge
oder schweren Verletzungen verursachen.
HINWEIS
■Beim Öffnen der Motorhaube
●Stellen Sie die Sche ibenwischer nicht auf und betätigen Sie sie nicht. Dies
kann dazu führen, dass sich die Motor-
haube und die Scheibenwischer berüh- ren, was zu Kratzern auf der
Motorhaube führen kann.
●Lassen Sie bei windiger Wetterlage beim Öffnen der Motorhaube Vorsicht
walten, da sich diese bei starkem Wind
abrupt bewegen kann.
●Befestigen Sie kein anderes Zubehör
als Originalteile von Toyota an der
Motorhaube. Zusätzliches Gewicht an der Motorhaube kann dazu führen, dass
diese zu schwer ist, um im geöffneten
Zustand von der Stützstange gestützt zu werden.

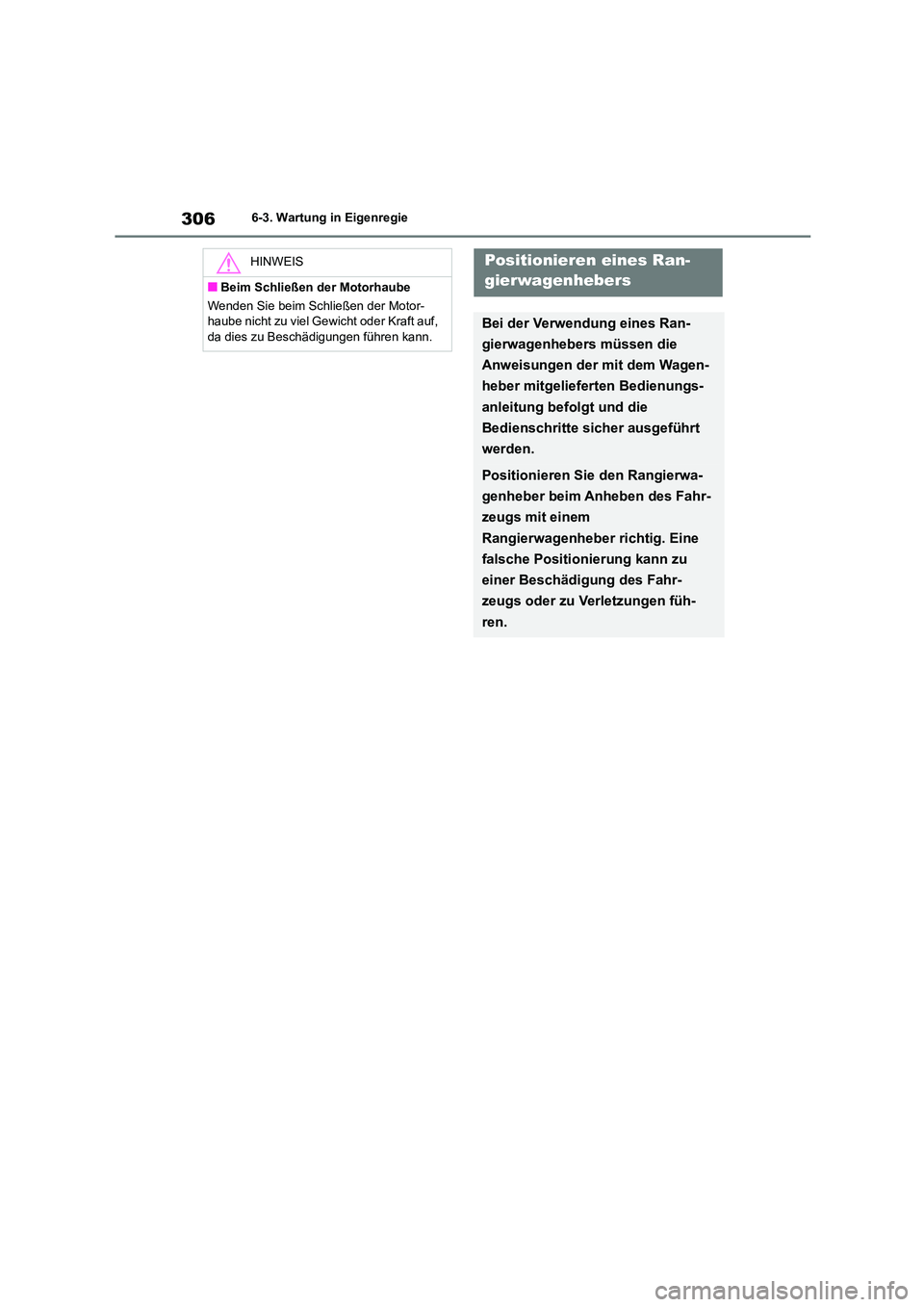

3066-3. Wartung in Eigenregie
HINWEIS
■Beim Schließen der Motorhaube
Wenden Sie beim Schließen der Motor-
haube nicht zu viel Gewicht oder Kraft auf,
da dies zu Beschädigungen führen kann.
Positionieren eines Ran-
gierwagenhebers
Bei der Verwendung eines Ran-
gierwagenhebers müssen die
Anweisungen der mit dem Wagen-
heber mitgelieferten Bedienungs-
anleitung befolgt und die
Bedienschritte sicher ausgeführt
werden.
Positionieren Sie den Rangierwa-
genheber beim Anheben des Fahr-
zeugs mit einem
Rangierwagenheber richtig. Eine
falsche Positionierung kann zu
einer Beschädigung des Fahr-
zeugs oder zu Verletzungen füh-
ren.

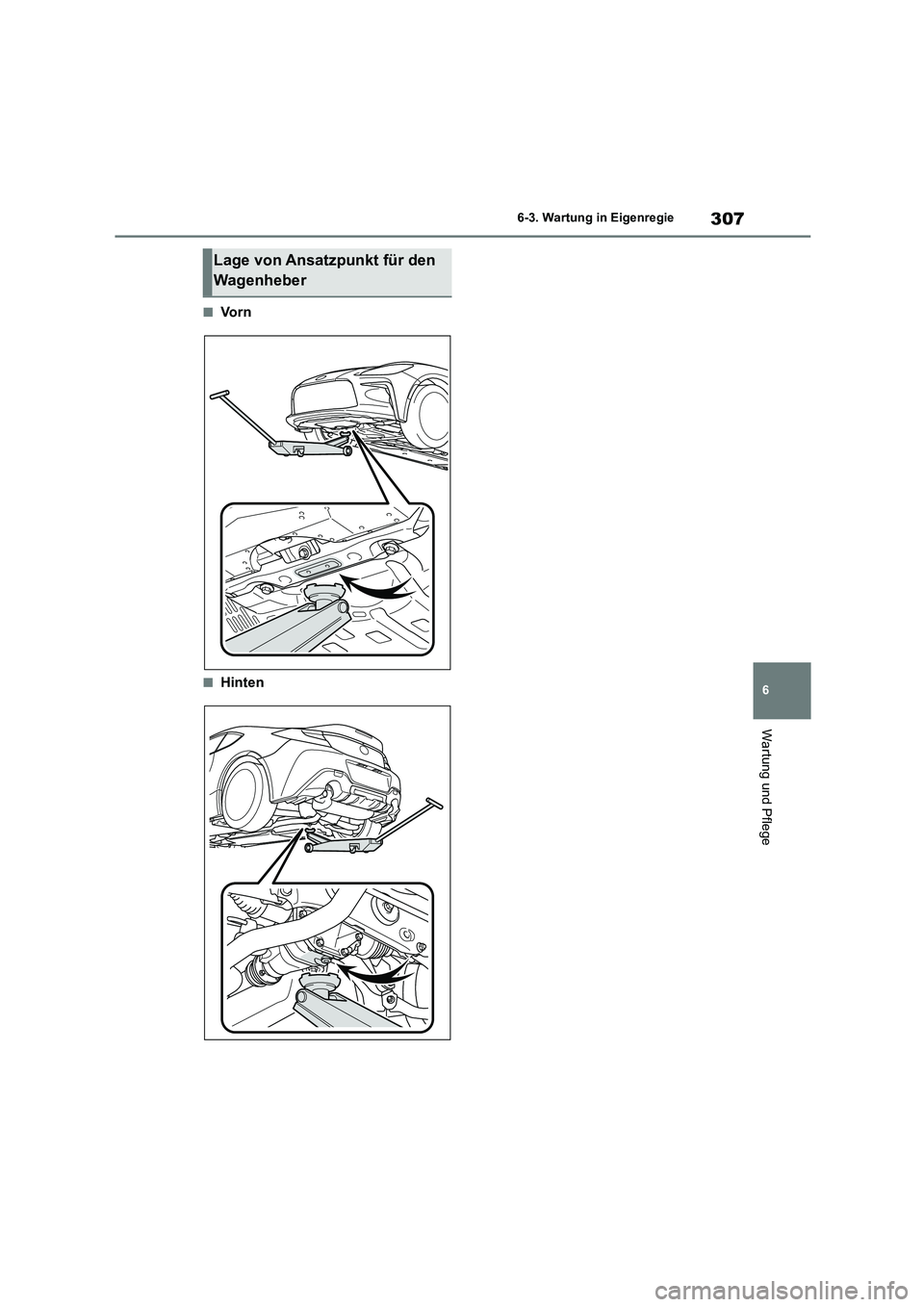

307
6
6-3. Wartung in Eigenregie
Wartung und Pflege
■Vo r n
■Hinten
Lage von Ansatzpunkt für den
Wagenheber

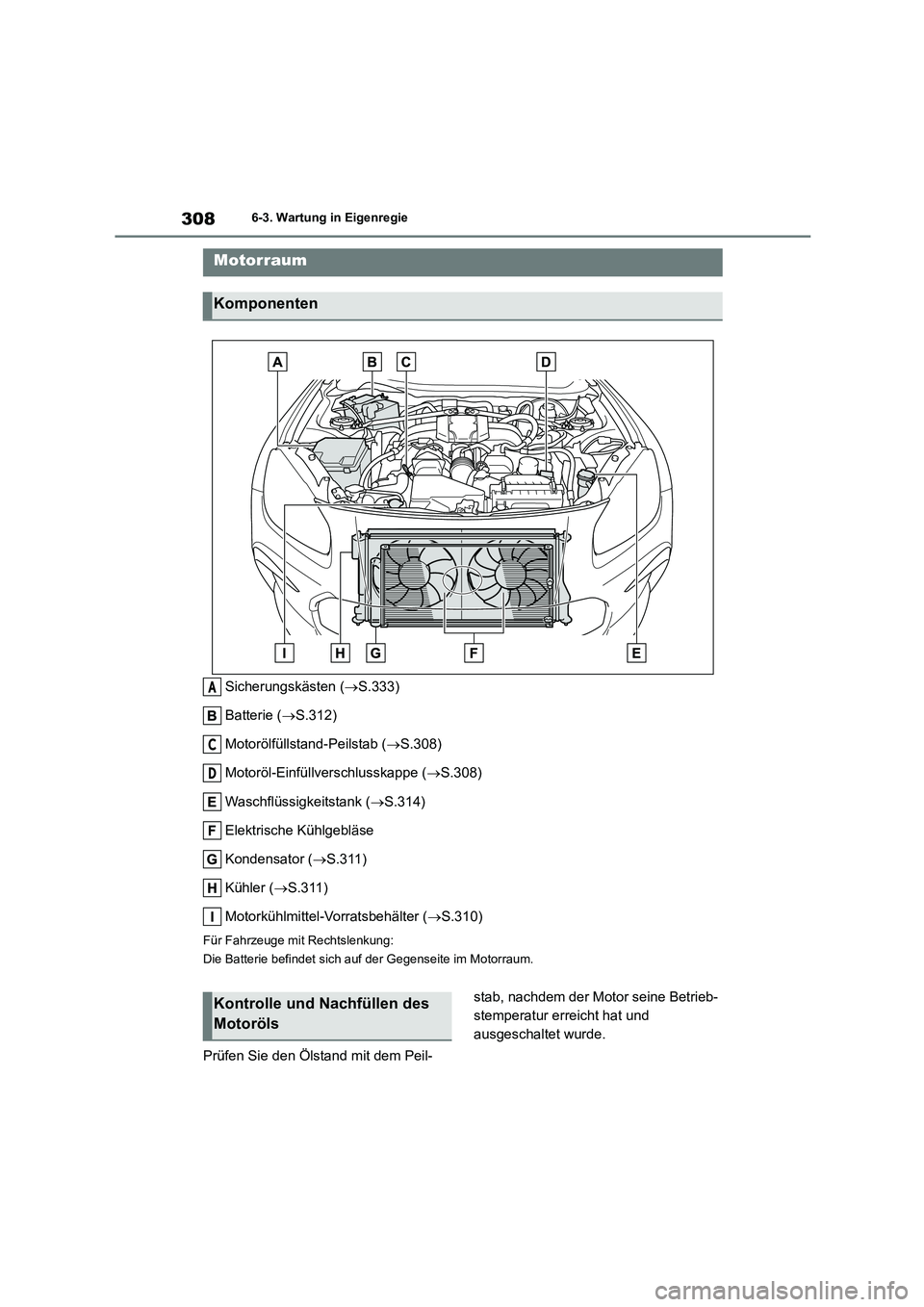

3086-3. Wartung in Eigenregie
Sicherungskästen (S.333)
Batterie ( S.312)
Motorölfüllstand-Peilstab ( S.308)
Motoröl-Einfüllverschlusskappe ( S.308)
Waschflüssigkeitstank ( S.314)
Elektrische Kühlgebläse
Kondensator ( S.311)
Kühler ( S.311)
Motorkühlmittel-Vorratsbehälter ( S.310)
Für Fahrzeuge mit Rechtslenkung:
Die Batterie befindet sich auf der Gegenseite im Motorraum.
Prüfen Sie den Ölstand mit dem Peil-
stab, nachdem der Motor seine Betrieb-
stemperatur erreicht hat und
ausgeschaltet wurde.
Motorraum
Komponenten
A
C
D
Kontrolle und Nachfüllen des
Motoröls

309
6
6-3. Wartung in Eigenregie
Wartung und Pflege
■Kontrolle des Motoröls
1 Parken Sie das Fahrzeug auf einem
ebenen Untergrund. Warten Sie
mindestens 5 Minuten, nachdem
der Motor seine Betriebstemperatur
erreicht hat und Sie ihn wieder aus-
geschaltet haben, bis das Öl in die
Ölwanne zurückgeflossen ist.
2 Halten Sie einen Lappen unter das
Ende des Ölpeilstabs und ziehen
Sie den Stab heraus.
3 Wischen Sie den Peilstab sauber.
4 Führen Sie den Peilstab wieder
ganz ein.
5 Halten Sie einen Lappen unter das
Ende des Peilstabs, ziehen Sie den
Stab heraus und prüfen Sie den
Ölstand.
Schauen Sie bei der Prüfung des Ölstandes
auf beide Seiten des Ölpeilstabs und neh-
men Sie den unteren Wert, um den Füllstand zu bestimmen.
6 Wischen Sie den Peilstab ab und
führen Sie ihn wieder ganz ein.
Niedrig
Vo l l
■Kontrolle der Ölsorte und Vorbe-
reitung der benötigten Gegen-
stände
Überprüfen Sie die Ölsorte und berei-
ten Sie die benötigten Gegenstände vor
dem Einfüllen des Öls vor.
 Wahl des richtigen Motoröls
 S.386
 Ölmenge (Niedrig  Voll)
1,0 L
 Element
Sauberer Trichter
■Nachfüllen von Motoröl
Wenn der Ölstand unter oder in der
Nähe der Markierung für einen niedri-
gen Ölstand liegt, füllen Sie Motoröl der
gleichen Sorte wie das bereits einge-
füllte nach.
A

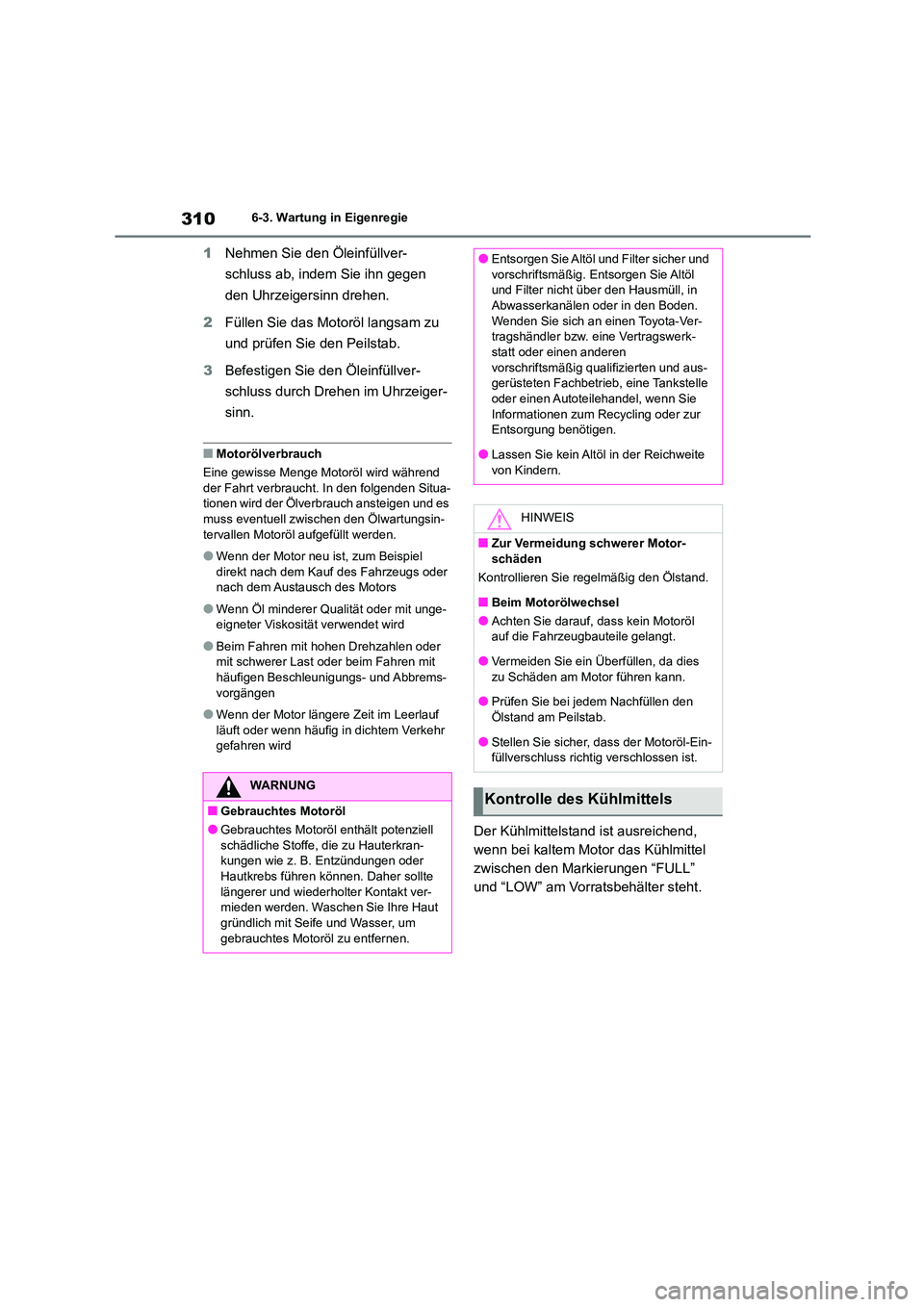

3106-3. Wartung in Eigenregie
1Nehmen Sie den Öleinfüllver-
schluss ab, indem Sie ihn gegen
den Uhrzeigersinn drehen.
2 Füllen Sie das Motoröl langsam zu
und prüfen Sie den Peilstab.
3 Befestigen Sie den Öleinfüllver-
schluss durch Drehen im Uhrzeiger-
sinn.
■Motorölverbrauch
Eine gewisse Menge Motoröl wird während
der Fahrt verbraucht. In den folgenden Situa-
tionen wird der Ölverbrauch ansteigen und es muss eventuell zwisc hen den Ölwartungsin-
tervallen Motoröl aufgefüllt werden.
●Wenn der Motor neu ist, zum Beispiel
direkt nach dem Kauf des Fahrzeugs oder
nach dem Austausch des Motors
●Wenn Öl minderer Qualität oder mit unge-
eigneter Viskosität verwendet wird
●Beim Fahren mit hohen Drehzahlen oder
mit schwerer Last oder beim Fahren mit häufigen Beschleunigungs- und Abbrems-
vorgängen
●Wenn der Motor längere Zeit im Leerlauf
läuft oder wenn häufig in dichtem Verkehr
gefahren wird
Der Kühlmittelstand ist ausreichend,
wenn bei kaltem Motor das Kühlmittel
zwischen den Markierungen “FULL”
und “LOW” am Vorratsbehälter steht.
WARNUNG
■Gebrauchtes Motoröl
●Gebrauchtes Motoröl enthält potenziell schädliche Stoffe, die zu Hauterkran-
kungen wie z. B. Entzündungen oder
Hautkrebs führen können. Daher sollte längerer und wiederholter Kontakt ver-
mieden werden. Waschen Sie Ihre Haut
gründlich mit Seife und Wasser, um gebrauchtes Motoröl zu entfernen.
●Entsorgen Sie Altöl und Filter sicher und
vorschriftsmäßig. Entsorgen Sie Altöl
und Filter nicht über den Hausmüll, in Abwasserkanälen oder in den Boden.
Wenden Sie sich an einen Toyota-Ver-
tragshändler bzw. eine Vertragswerk- statt oder einen anderen
vorschriftsmäßig qualifizierten und aus-
gerüsteten Fachbetrieb, eine Tankstelle oder einen Autoteilehandel, wenn Sie
Informationen zum Recycling oder zur
Entsorgung benötigen.
●Lassen Sie kein Altöl in der Reichweite von Kindern.
HINWEIS
■Zur Vermeidung schwerer Motor-
schäden
Kontrollieren Sie regelmäßig den Ölstand.
■Beim Motorölwechsel
●Achten Sie darauf, dass kein Motoröl auf die Fahrzeugbauteile gelangt.
●Vermeiden Sie ein Überfüllen, da dies
zu Schäden am Motor führen kann.
●Prüfen Sie bei jedem Nachfüllen den Ölstand am Peilstab.
●Stellen Sie sicher, dass der Motoröl-Ein-
füllverschluss richtig verschlossen ist.
Kontrolle des Kühlmittels
