2022 TOYOTA 86 Betriebsanleitungen (in German)

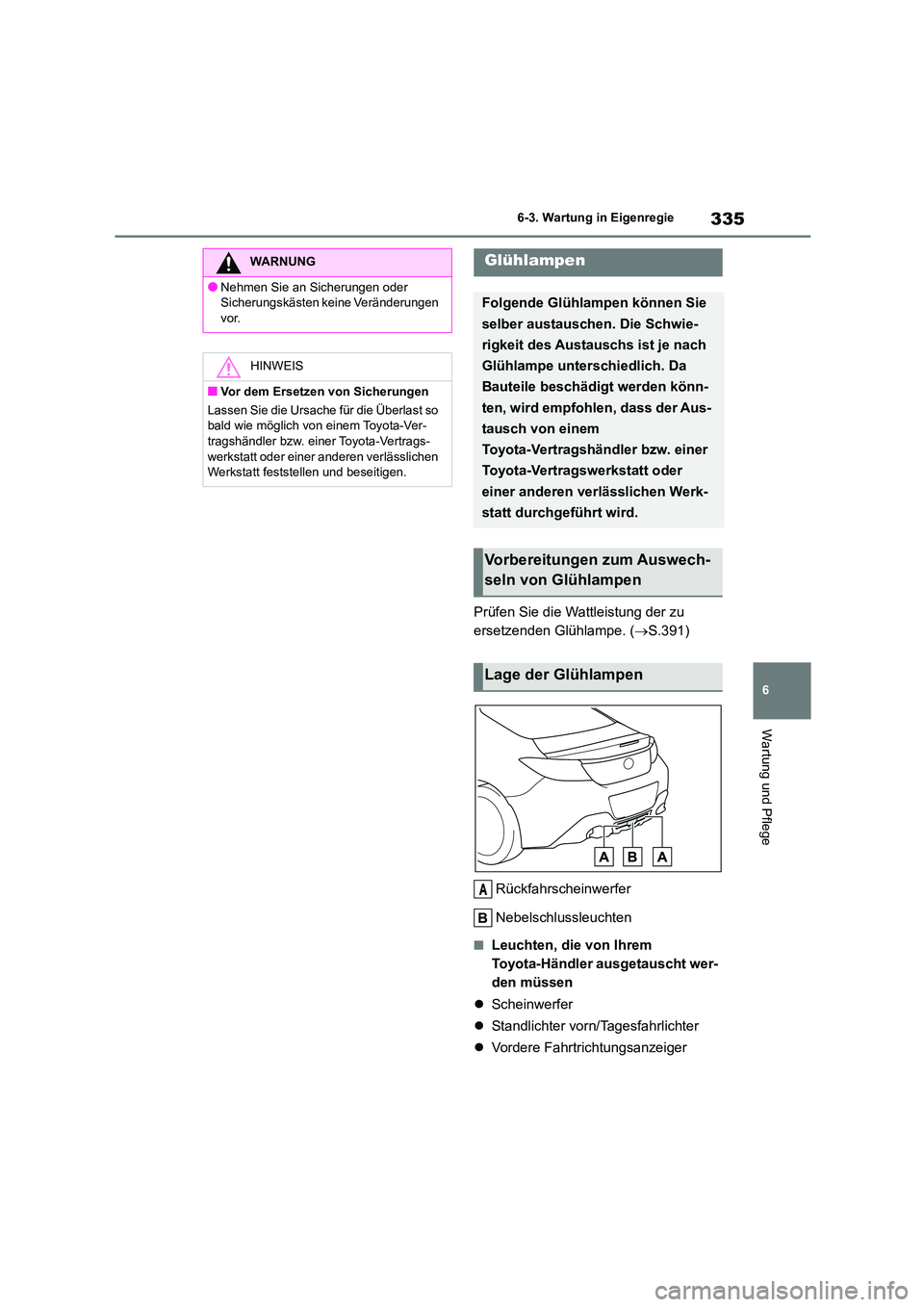

335
6
6-3. Wartung in Eigenregie
Wartung und Pflege
Prüfen Sie die Wattleistung der zu
ersetzenden Glühlampe. ( S.391)
Rückfahrscheinwerfer
Nebelschlussleuchten
■Leuchten, die von Ihrem
Toyota-Händler ausgetauscht wer-
den müssen
 Scheinwerfer
 Standlichter vorn/Tagesfahrlichter
 Vordere Fahrtrichtungsanzeiger
WARNUNG
●Nehmen Sie an Sicherungen oder
Sicherungskästen keine Veränderungen
vor.
HINWEIS
■Vor dem Ersetzen von Sicherungen
Lassen Sie die Ursache für die Überlast so
bald wie möglich von einem Toyota-Ver- tragshändler bzw. einer Toyota-Vertrags-
werkstatt oder einer anderen verlässlichen
Werkstatt feststellen und beseitigen.
Glühlampen
Folgende Glühlampen können Sie
selber austauschen. Die Schwie-
rigkeit des Austauschs ist je nach
Glühlampe unterschiedlich. Da
Bauteile beschädigt werden könn-
ten, wird empfohlen, dass der Aus-
tausch von einem
Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder
einer anderen verlässlichen Werk-
statt durchgeführt wird.
Vorbereitungen zum Auswech-
seln von Glühlampen
Lage der Glühlampen
A

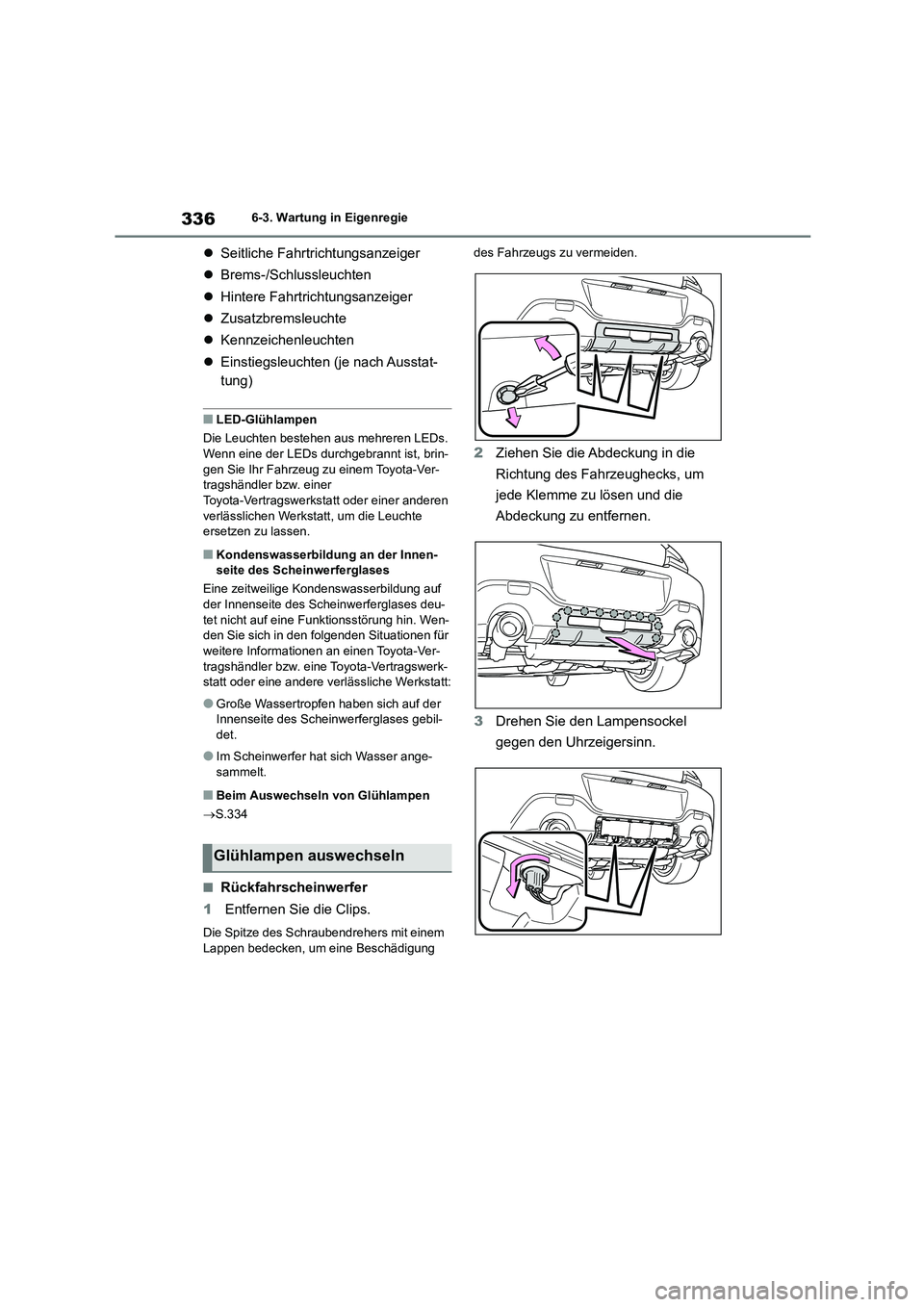

3366-3. Wartung in Eigenregie
Seitliche Fahrtrichtungsanzeiger
 Brems-/Schlussleuchten
 Hintere Fahrtrichtungsanzeiger
 Zusatzbremsleuchte
 Kennzeichenleuchten
 Einstiegsleuchten (je nach Ausstat-
tung)
■LED-Glühlampen
Die Leuchten bestehen aus mehreren LEDs. Wenn eine der LEDs durchgebrannt ist, brin-
gen Sie Ihr Fahrzeug zu einem Toyota-Ver-
tragshändler bzw. einer Toyota-Vertragswerkstatt oder einer anderen
verlässlichen Werkstatt, um die Leuchte
ersetzen zu lassen.
■Kondenswasserbildung an der Innen- seite des Scheinwerferglases
Eine zeitweilige Kondenswasserbildung auf
der Innenseite des Scheinwerferglases deu-
tet nicht auf eine Funktionsstörung hin. Wen- den Sie sich in den folgenden Situationen für
weitere Informationen an einen Toyota-Ver-
tragshändler bzw. eine Toyota-Vertragswerk- statt oder eine andere verlässliche Werkstatt:
●Große Wassertropfen haben sich auf der Innenseite des Scheinwerferglases gebil-
det.
●Im Scheinwerfer hat sich Wasser ange-
sammelt.
■Beim Auswechseln von Glühlampen
 S.334
■Rückfahrscheinwerfer
1 Entfernen Sie die Clips.
Die Spitze des Schraubendrehers mit einem
Lappen bedecken, um eine Beschädigung
des Fahrzeugs zu vermeiden.
2 Ziehen Sie die Abdeckung in die
Richtung des Fahrzeughecks, um
jede Klemme zu lösen und die
Abdeckung zu entfernen.
3 Drehen Sie den Lampensockel
gegen den Uhrzeigersinn.
Glühlampen auswechseln

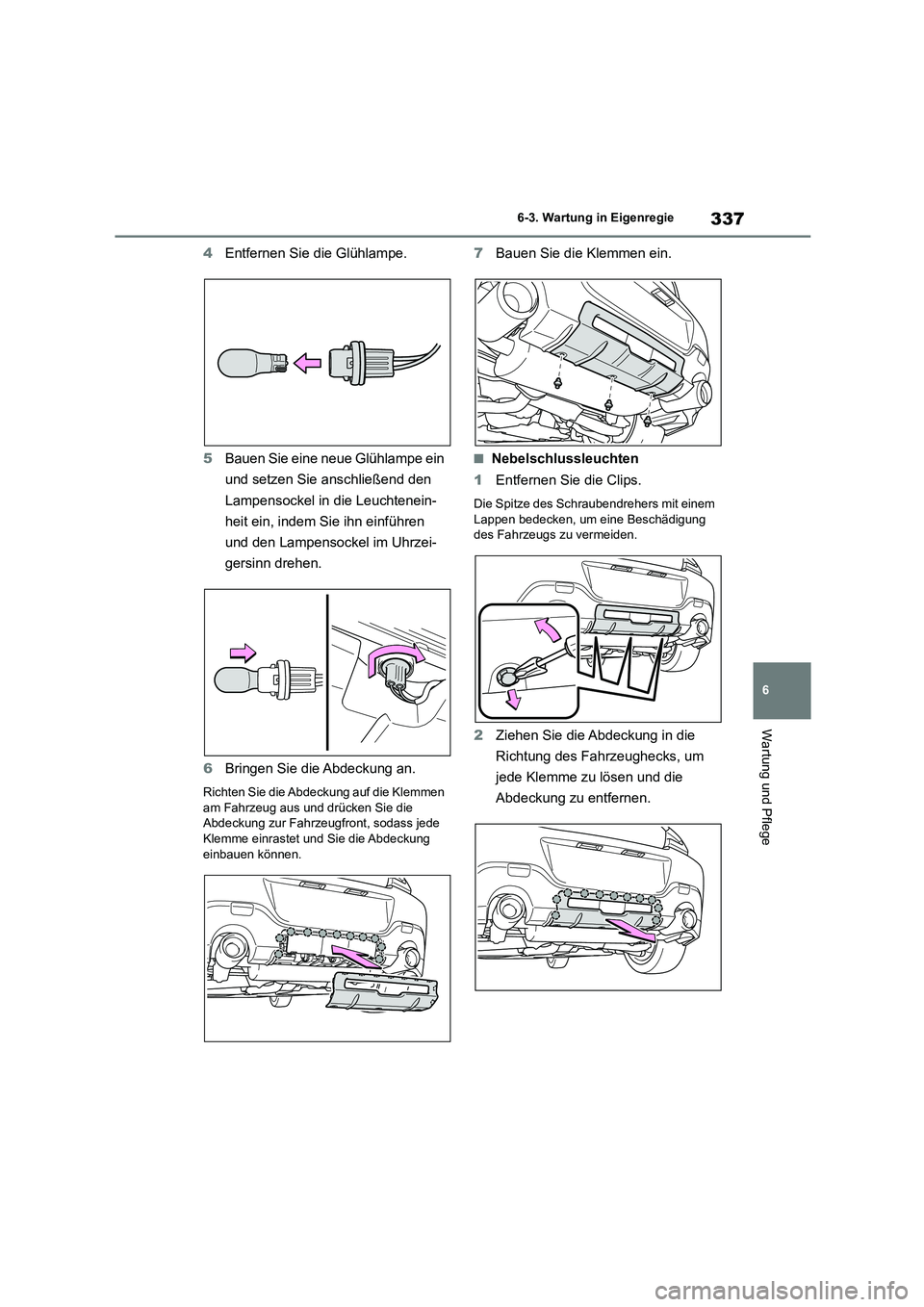

337
6
6-3. Wartung in Eigenregie
Wartung und Pflege
4 Entfernen Sie die Glühlampe.
5 Bauen Sie eine neue Glühlampe ein
und setzen Sie anschließend den
Lampensockel in die Leuchtenein-
heit ein, indem Sie ihn einführen
und den Lampensockel im Uhrzei-
gersinn drehen.
6 Bringen Sie die Abdeckung an.
Richten Sie die Abdeckung auf die Klemmen am Fahrzeug aus und drücken Sie die
Abdeckung zur Fahrzeugfront, sodass jede
Klemme einrastet und Sie die Abdeckung einbauen können.
7 Bauen Sie die Klemmen ein.
■Nebelschlussleuchten
1 Entfernen Sie die Clips.
Die Spitze des Schraubendrehers mit einem
Lappen bedecken, um eine Beschädigung des Fahrzeugs zu vermeiden.
2 Ziehen Sie die Abdeckung in die
Richtung des Fahrzeughecks, um
jede Klemme zu lösen und die
Abdeckung zu entfernen.

3386-3. Wartung in Eigenregie
3Drehen Sie den Lampensockel
gegen den Uhrzeigersinn.
4 Entfernen Sie die Glühlampe.
5 Bauen Sie eine neue Glühlampe ein
und setzen Sie anschließend den
Lampensockel in die Leuchtenein-
heit ein, indem Sie ihn einführen
und den Lampensockel im Uhrzei-
gersinn drehen.
6 Bringen Sie die Abdeckung an.
Richten Sie die Abdeckung auf die Klemmen
am Fahrzeug aus und drücken Sie die
Abdeckung zur Fahrzeugfront, sodass jede
Klemme einrastet und Sie die Abdeckung einbauen können.
7 Bauen Sie die Klemmen ein.
WARNUNG
■Glühlampen auswechseln
●Schalten Sie die Leuchten aus. Versu-
chen Sie nicht, die Lampe unmittelbar nach dem Abschalten der Lampen aus-
zutauschen. Die Lampen werden sehr
heiß und können Verbrennungen her- vorrufen.
●Berühren Sie das Glas der Glühlampe
keinesfalls mit bloßen Händen. Wenn es unvermeidlich ist, das Glas zu berühren,
halten Sie es mit einem sauberen und
trockenen Tuch, um zu vermeiden, dass Feuchtigkeit und Öl an die Glühlampe
gelangt. Außerdem kann die Glühlampe
platzen oder reißen, wenn sie verkratzt oder fallen gelassen wird.

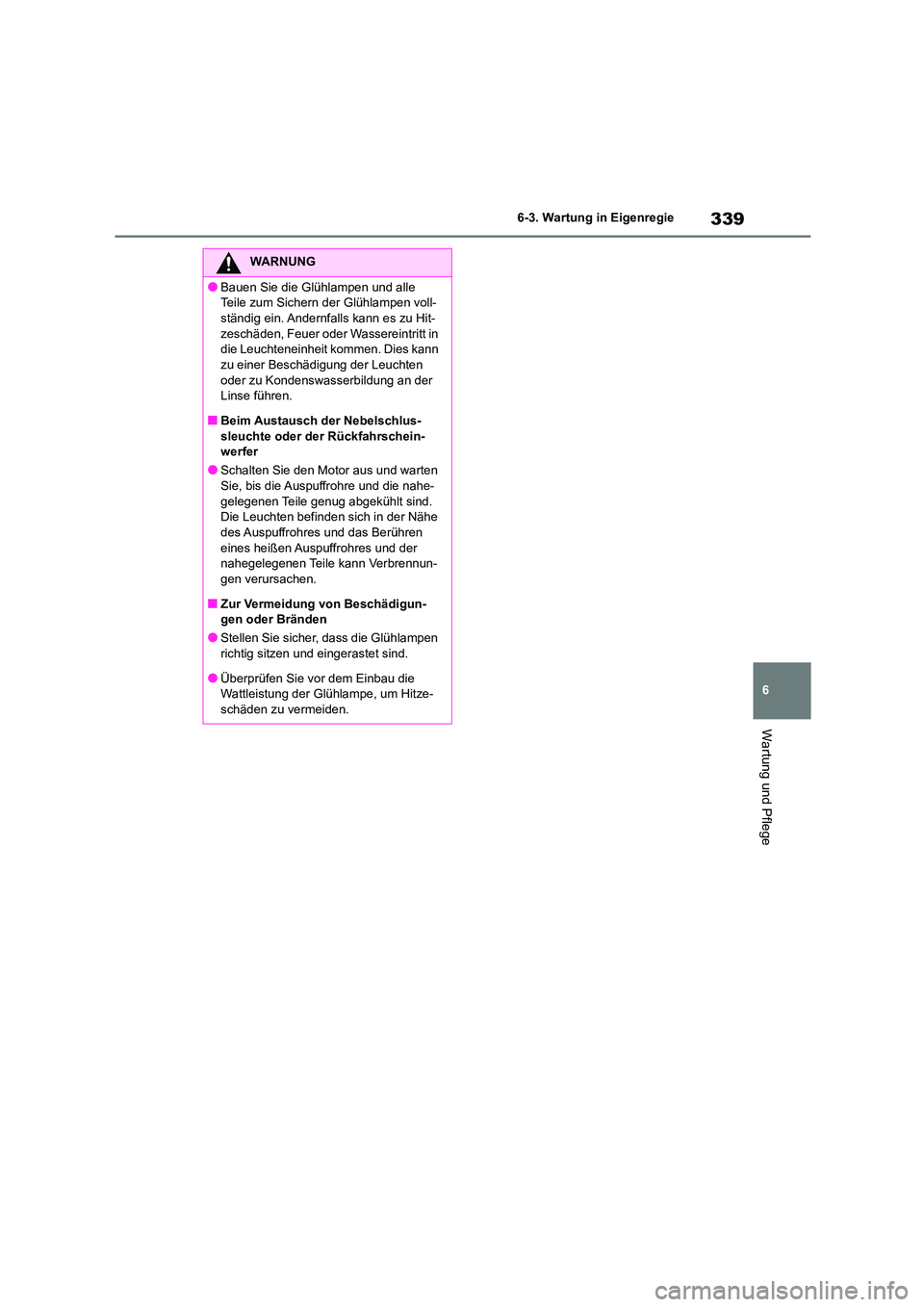

339
6
6-3. Wartung in Eigenregie
Wartung und Pflege
WARNUNG
●Bauen Sie die Glühlampen und alle
Teile zum Sichern der Glühlampen voll-
ständig ein. Andernfalls kann es zu Hit- zeschäden, Feuer oder Wassereintritt in
die Leuchteneinheit kommen. Dies kann
zu einer Beschädigung der Leuchten oder zu Kondenswasserbildung an der
Linse führen.
■Beim Austausch der Nebelschlus- sleuchte oder der Rückfahrschein-
werfer
●Schalten Sie den Motor aus und warten
Sie, bis die Auspuffrohre und die nahe- gelegenen Teile genug abgekühlt sind.
Die Leuchten befinden sich in der Nähe
des Auspuffrohres und das Berühren eines heißen Auspuffrohres und der
nahegelegenen Teile kann Verbrennun-
gen verursachen.
■Zur Vermeidung von Beschädigun-
gen oder Bränden
●Stellen Sie sicher, dass die Glühlampen
richtig sitzen und eingerastet sind.
●Überprüfen Sie vor dem Einbau die
Wattleistung der Glühlampe, um Hitze-
schäden zu vermeiden.

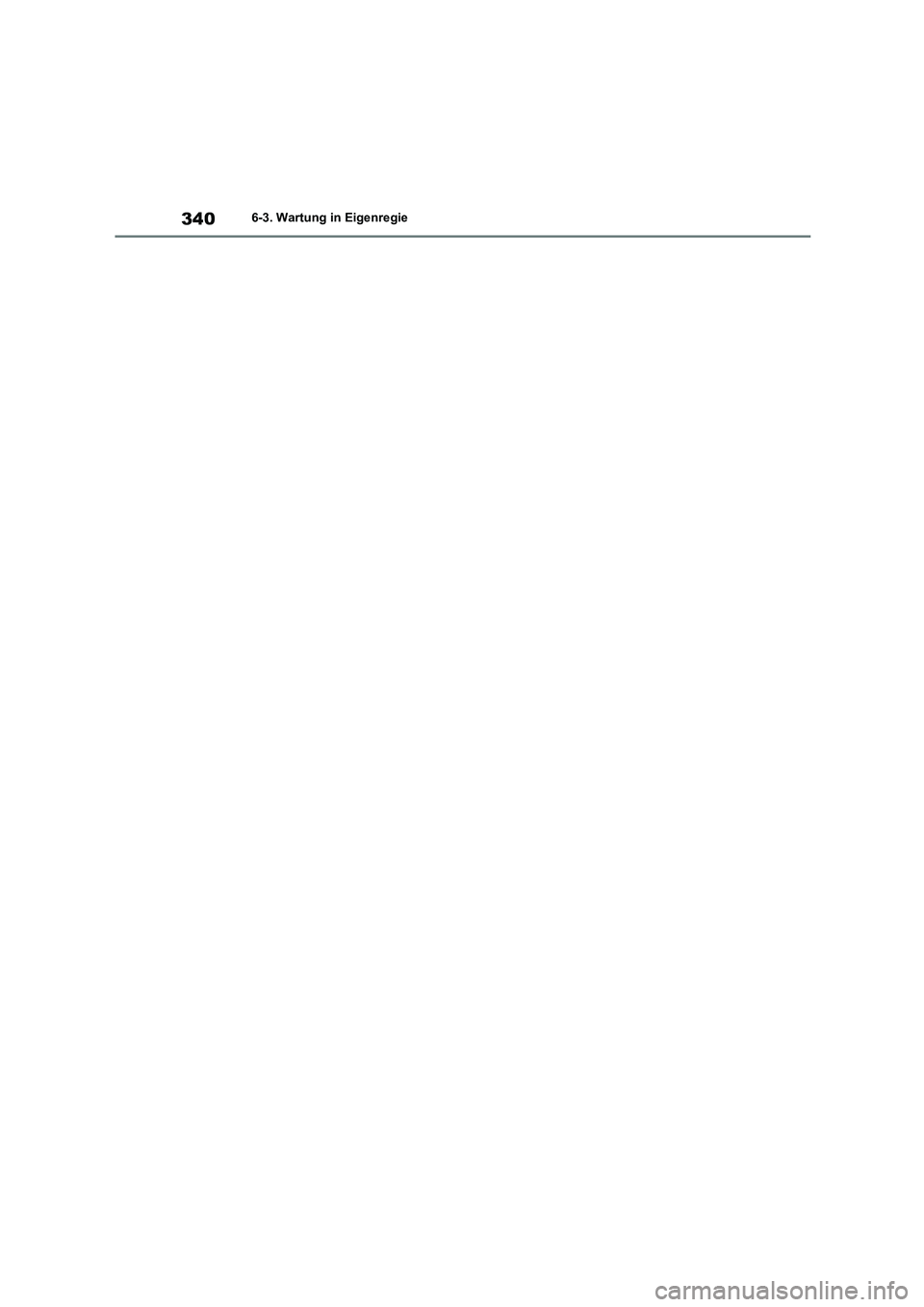

3406-3. Wartung in Eigenregie

7
341
Beim Auftreten einer Störung
7
Beim Auftreten einer
Störung
.7-1. Wichtige Informationen
Warnblinkanlage .................... 342
Wenn Ihr Fahrzeug aufgrund eines
Notfalls angehalten werden muss
............................................ 342
Wenn das Fahrzeug unter Wasser
steht oder das Wasser auf der
Straße ansteigt .................... 343
7-2. Maßnahmen im Notfall
Wenn Ihr Fahrzeug abgeschleppt
werden muss ....................... 345
Wenn Sie das Gefühl haben, dass
etwas nicht stimmt............... 350
Kraftstoffpumpen-Abschaltsystem
............................................ 351
Wenn eine Warnleuchte aufleuch-
tet oder ein Warnsummer ertönt
............................................ 352
Wenn eine Warnmeldung ange-
zeigt wird ............................. 360
Wenn Sie einen defekten Reifen
haben .................................. 361
Wenn der Motor nicht anspringt
............................................ 371
Falls Sie Ihre Schlüssel verlieren
............................................ 373
Wenn die Tankklappe nicht geöff-
net werden kann.................. 373
Wenn der elektronische Schlüssel
nicht einwandfrei funktioniert
............................................ 374
Wenn die Fahrzeugbatterie entla-
den ist.................................. 376
Wenn das Fahrzeug überhitzt
............................................ 379
Wenn sich das Fahrzeug festfährt
............................................. 381

3427-1. Wichtige Informationen
7-1.Wichtige Informationen
Drücken Sie den Schalter.
Alle Fahrtrichtungsanzeiger blinken darauf-
hin.
Um sie auszuschalten, drücken Sie den
Schalter erneut.
■Warnblinkanlage
Die Batterie kann entladen werden, wenn die
Warnblinkanlage für eine längere Zeit einge- schaltet ist, ohne dass der Motor läuft.
1 Treten Sie das Bremspedal unun-
terbrochen mit beiden Füßen fest
herunter.
Pumpen Sie das Bremspedal nicht wieder-
holt, da dies den erforderlichen Kraftauf- wand zum Abbremsen des Fahrzeugs
erhöht.
2 Schalten Sie den Schalthebel auf N.
Wenn der Schalthebel auf N gestellt
wird
3 Halten Sie das Fahrzeug nach dem
Abbremsen an einer sicheren Stelle
am Straßenrand an.
4 Schalten Sie den Motor aus.
Wenn der Schalthebel nicht auf N
geschaltet werden kann
3 Betätigen Sie das Bremspedal wei-
terhin mit beiden Füßen, um das
Fahrzeug so stark wie möglich
abzubremsen.
4 Halten Sie zum Stoppen des Motors
den Motorschalter mindestens 2
Sekunden lang gedrückt oder drüc-
War nblinkanlage
Die Warnblinkanlage wird verwen-
det, um andere Fahrer zu warnen,
wenn das Fahrzeug aufgrund einer
Panne o. Ä. auf der Straße ange-
halten werden muss.
Bedienungsanleitung
Wenn Ihr Fahrzeug auf-
grund eines Notfalls ange-
halten werden muss
Führen Sie nur in einem Notfall, in
dem es unmöglich ist, das Fahr-
zeug auf herkömmliche Weise zu
stoppen, das folgende Verfahren
zum Anhalten des Fahrzeugs aus:
Anhalten des Fahrzeugs
