2022 TOYOTA 86 Betriebsanleitungen (in German)

8
383
8

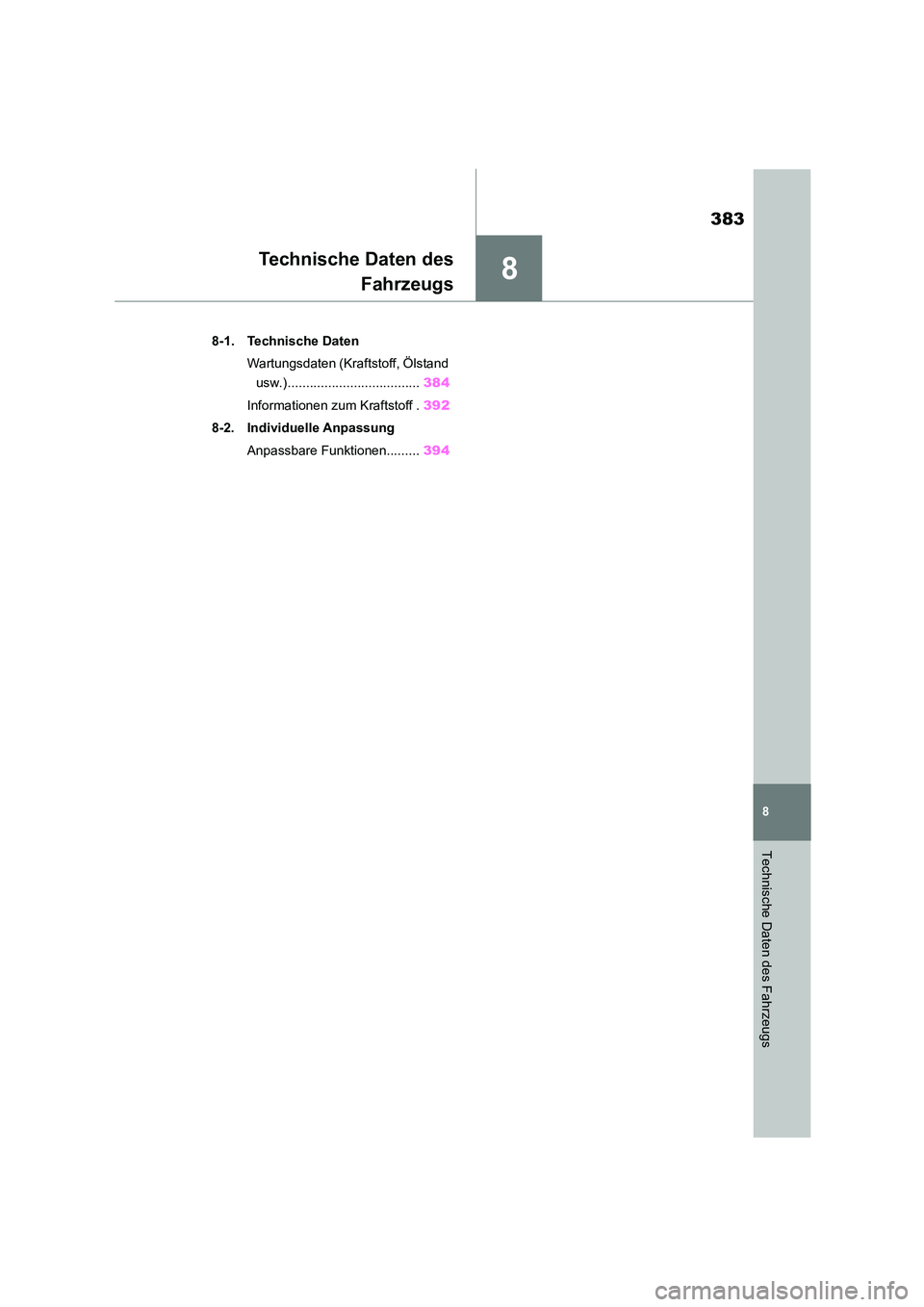

Technische Daten des Fahrzeugs
Technische Daten des
Fahrzeugs
.8-1. Technische Daten
Wartungsdaten (Kraftstoff, Ölstand
usw.) .................................... 384
Informationen zum Kraftstoff . 392
8-2. Individuelle Anpassung
Anpassbare Funktionen......... 394

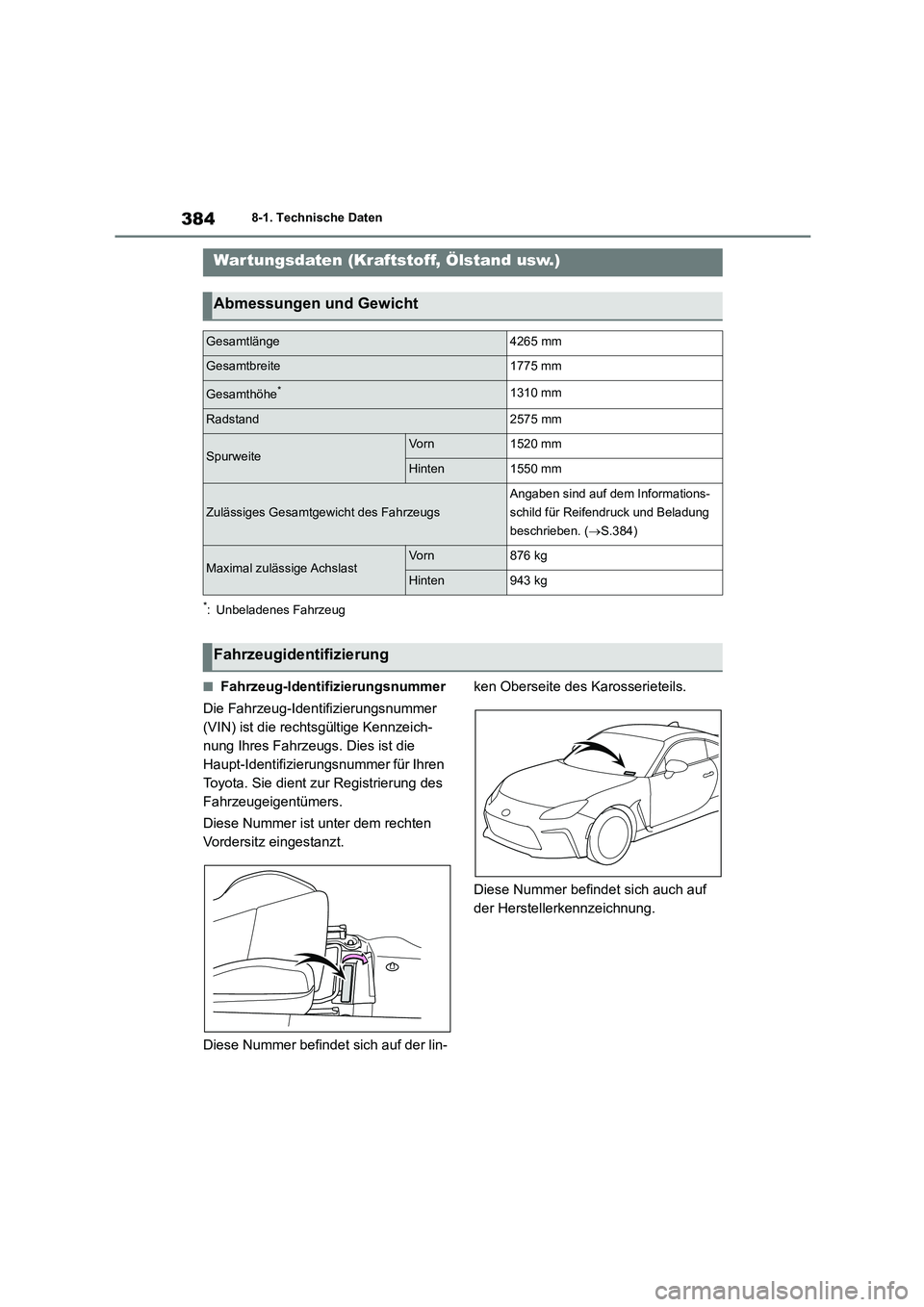

3848-1. Technische Daten
8-1.Technische Daten
*: Unbeladenes Fahrzeug
■Fahrzeug-Identifizierungsnummer
Die Fahrzeug-Identifizierungsnummer
(VIN) ist die rechtsgültige Kennzeich-
nung Ihres Fahrzeugs. Dies ist die
Haupt-Identifizierungsnummer für Ihren
Toyota. Sie dient zur Registrierung des
Fahrzeugeigentümers.
Diese Nummer ist unter dem rechten
Vordersitz eingestanzt.
Diese Nummer befindet sich auf der lin-
ken Oberseite des Karosserieteils.
Diese Nummer befindet sich auch auf
der Herstellerkennzeichnung.
War tungsdaten (Kraftstoff, Ölstand usw.)
Abmessungen und Gewicht
Gesamtlänge4265 mm
Gesamtbreite1775 mm
Gesamthöhe*1310 mm
Radstand2575 mm
SpurweiteVo rn1520 mm
Hinten1550 mm
Zulässiges Gesamtgewicht des Fahrzeugs
Angaben sind auf dem Informations-
schild für Reifendruck und Beladung
beschrieben. ( S.384)
Maximal zulässige AchslastVo rn876 kg
Hinten943 kg
Fahrzeugidentifizierung

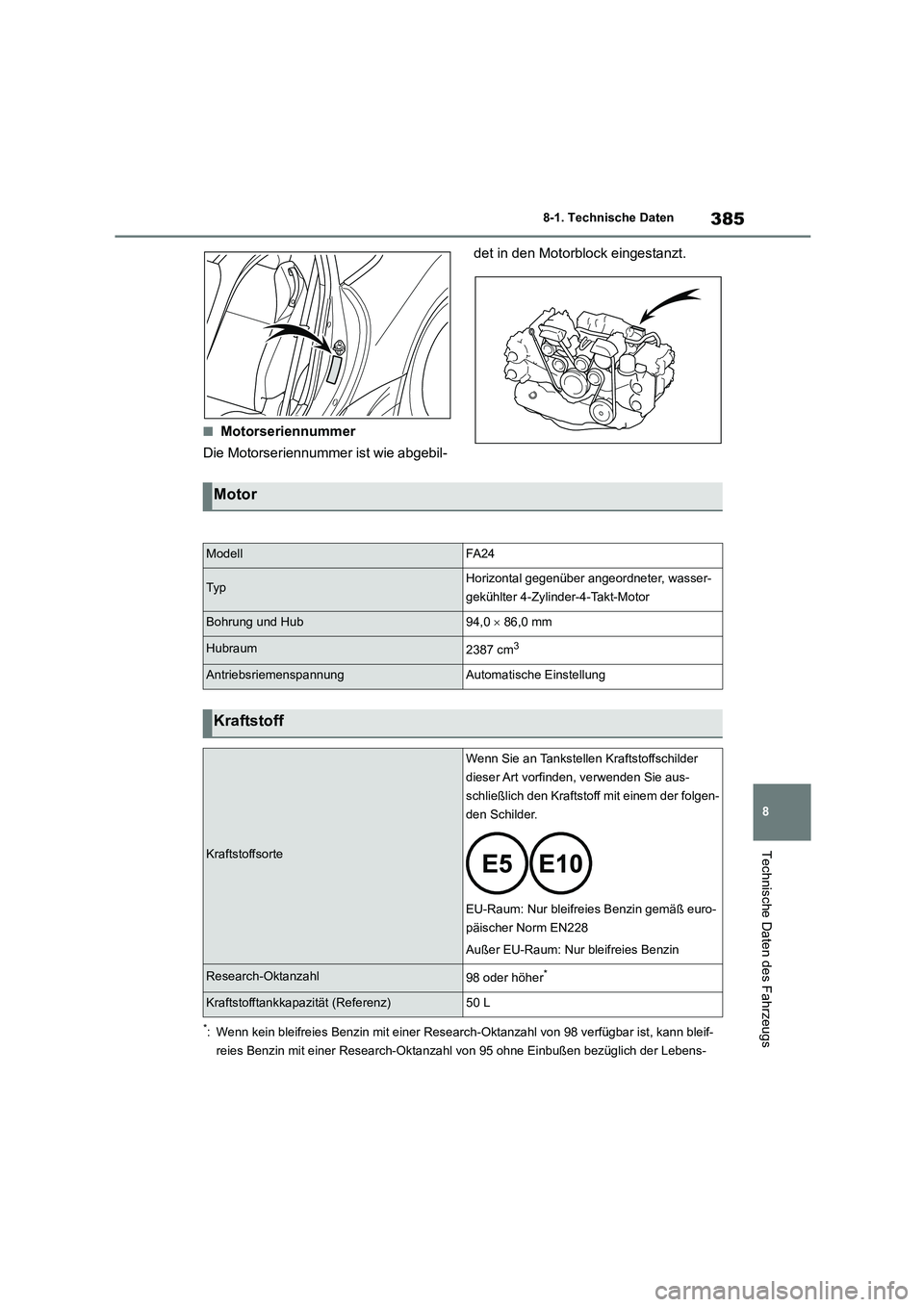

385
8
8-1. Technische Daten
Technische Daten des Fahrzeugs
■Motorseriennummer
Die Motorseriennummer ist wie abgebil-
det in den Motorblock eingestanzt.
*: Wenn kein bleifreies Benzin mit einer Res earch-Oktanzahl von 98 verfügbar ist, kann bleif-
reies Benzin mit einer Research-Oktan zahl von 95 ohne Einbußen bezüglich der Lebens-
Motor
ModellFA 2 4
Ty pHorizontal gegenüber angeordneter, wasser-
gekühlter 4-Zylinder-4-Takt-Motor
Bohrung und Hub94,0  86,0 mm
Hubraum2387 cm3
AntriebsriemenspannungAutomatische Einstellung
Kraftstoff
Kraftstoffsorte
Wenn Sie an Tankstellen Kraftstoffschilder
dieser Art vorfinden, verwenden Sie aus-
schließlich den Kraftstoff mit einem der folgen-
den Schilder.
EU-Raum: Nur bleifreies Benzin gemäß euro-
päischer Norm EN228
Außer EU-Raum: Nur bleifreies Benzin
Research-Oktanzahl98 oder höher*
Kraftstofftankkapazität (Referenz)50 L

3868-1. Technische Daten

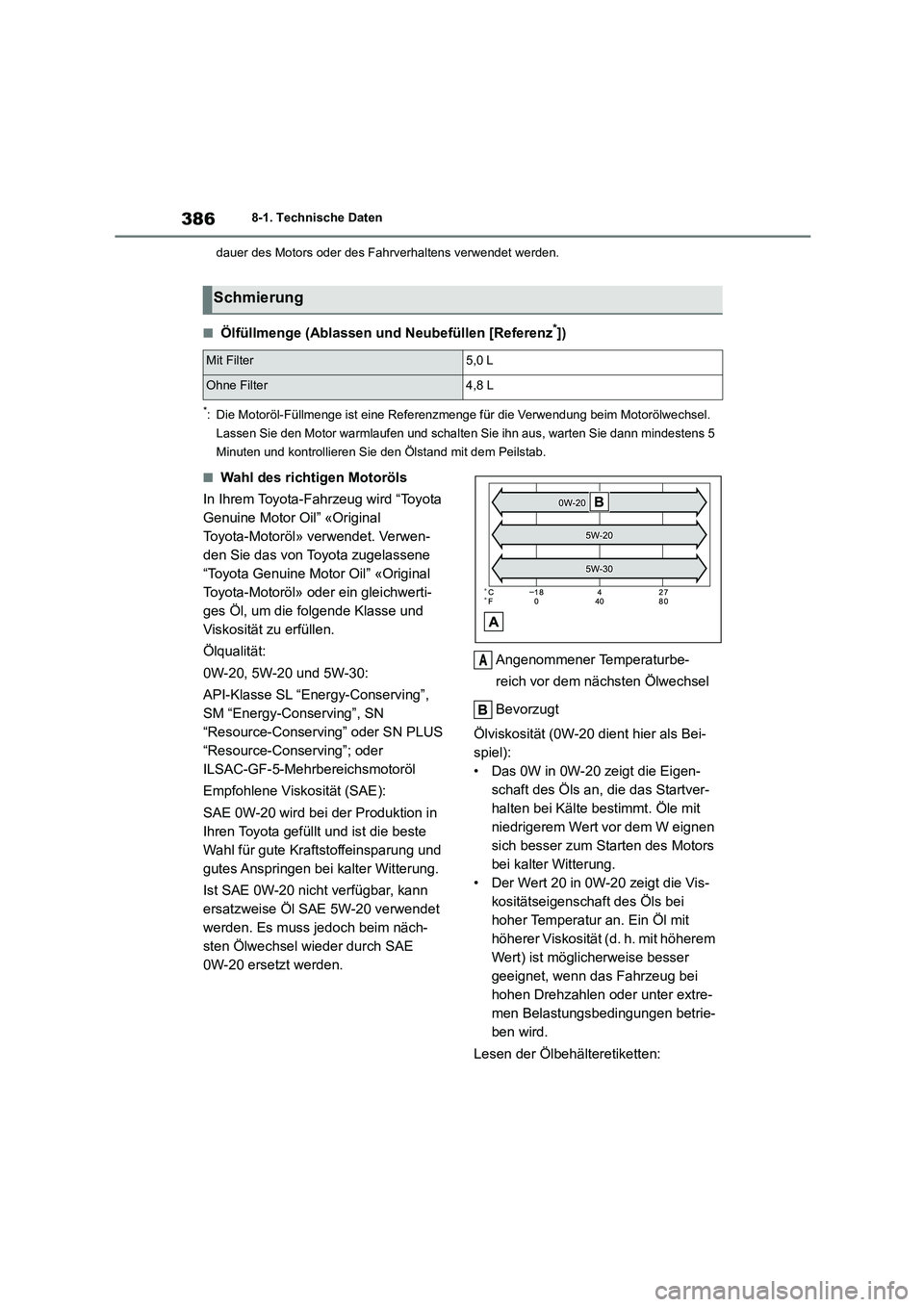

dauer des Motors oder des Fahrverhaltens verwendet werden.
■Ölfüllmenge (Ablassen und Neubefüllen [Referenz*])
*: Die Motoröl-Füllmenge ist eine Referenz menge für die Verwendung beim Motorölwechsel.
Lassen Sie den Motor warmlaufen und schalt en Sie ihn aus, warten Sie dann mindestens 5
Minuten und kontrollieren Sie den Ölstand mit dem Peilstab.
■Wahl des richtigen Motoröls
In Ihrem Toyota-Fahrzeug wird “Toyota
Genuine Motor Oil” «Original
Toyota-Motoröl» verwendet. Verwen-
den Sie das von Toyota zugelassene
“Toyota Genuine Motor Oil” «Original
Toyota-Motoröl» oder ein gleichwerti-
ges Öl, um die folgende Klasse und
Viskosität zu erfüllen.
Ölqualität:
0W-20, 5W-20 und 5W-30:
API-Klasse SL “Energy-Conserving”,
SM “Energy-Conserving”, SN
“Resource-Conserving” oder SN PLUS
“Resource-Conserving”; oder
ILSAC-GF-5-Mehrbereichsmotoröl
Empfohlene Viskosität (SAE):
SAE 0W-20 wird bei der Produktion in
Ihren Toyota gefüllt und ist die beste
Wahl für gute Kraftstoffeinsparung und
gutes Anspringen bei kalter Witterung.
Ist SAE 0W-20 nicht verfügbar, kann
ersatzweise Öl SAE 5W-20 verwendet
werden. Es muss jedoch beim näch-
sten Ölwechsel wieder durch SAE
0W-20 ersetzt werden.
Angenommener Temperaturbe-
reich vor dem nächsten Ölwechsel
Bevorzugt
Ölviskosität (0W-20 dient hier als Bei-
spiel):
• Das 0W in 0W-20 zeigt die Eigen-
schaft des Öls an, die das Startver-
halten bei Kälte bestimmt. Öle mit
niedrigerem Wert vor dem W eignen
sich besser zum Starten des Motors
bei kalter Witterung.
• Der Wert 20 in 0W-20 zeigt die Vis-
kositätseigenschaft des Öls bei
hoher Temperatur an. Ein Öl mit
höherer Viskosität (d. h. mit höherem
Wert) ist möglicherweise besser
geeignet, wenn das Fahrzeug bei
hohen Drehzahlen oder unter extre-
men Belastungsbedingungen betrie-
ben wird.
Lesen der Ölbehälteretiketten:
Schmierung
Mit Filter5,0 L
Ohne Filter4,8 L
A

387
8
8-1. Technische Daten
Technische Daten des Fahrzeugs
Häufig sind auf dem Ölbehälter eine
oder beide API-registrierten Kennmar-
ken angebracht, um Ihnen bei der Wahl
des richtigen Öls zu helfen.
API-Service-Plakette
Oberer Teil: “API SERVICE SN” zeigt die
vom American Petroleum Institute (API) ver-
gebene Ölqualitätsbezeichnung.
Mittlerer Teil: “SAE 0W-20” zeigt die
SAE-Viskositätsklasse.
Unterer Teil: “Resource-Conserving” bedeu-
tet, dass das Öl kraftstoffsparende und die
Umwelt schützende Eigenschaften hat.
ILSAC-Prüfzeichen
Das Prüfzeichen des International Lubricant
Specification Advisory Committee (ILSAC)
ist auf der Vorderseite des Behälters aufge-
bracht.
A
Kühlsystem
Kapazität
Fahrzeuge mit Automatikgetriebe
7,7 L
Fahrzeuge mit Schaltgetriebe
7,4 L
Kühlmittelsorte
Verwenden Sie eine der folgenden Sorten.
 “TOYOTA Genuine 50/50 Pre-mixed Super Long Life Coo-
lant BLUE” «Original Toyota-50/50-Gemisch-Super-Lang-
zeitkühlmittel BLAU»
 Vergleichbares hochwertiges silikatfreies, aminfreies, nitrit-
freies und boratfreies Kühlmitte l auf Ethylenglykolbasis mit
hybridorganischer Langzeitsäuretechnologie
Verwenden Sie nicht ausschließlich reines Wasser.
Zündsystem (Zündkerze)
Marke
Abstand
DENSO ZXE27HBR8
0,8 mm
HINWEIS
■Zündkerzen mit Iridium-Elektroden
Verwenden Sie nur Zündkerzen mit Iridium-Elek troden. Verstellen Sie beim Motortuning
nicht den Abstand.

3888-1. Technische Daten
*: Ihr Toyota wurde im Werk mit “Toyota Genuine Differential Gear Oil LX” «Original Toyota-Dif-
ferentialgetriebeöl LX» befüllt. Verwenden Sie das von Toyota zugelassene “Toyota
Genuine Differential Gear Oil LX” «Original Toyota-Differentialgetriebeöl LX» oder ein
gleichwertiges Öl derselben Qualität, da s die oben genannten Spezifikationen erfüllt. Nähe-
res hierzu erfahren Sie von einem Toyota-Ver tragshändler bzw. einer Vertragswerkstatt oder
einem anderen vorschriftsmäßig qualifiz ierten und ausgerüsteten Fachbetrieb.
*: Die Flüssigkeitskapazität ist zur Referenz angegeben.
Wenn ein Austausch erforderlich ist, wenden Si e sich an einen Toyota-Vertragshändler bzw.
eine Vertragswerkstatt oder einen anderen vo rschriftsmäßig qualifizierten und ausgerüste-
ten Fachbetrieb.

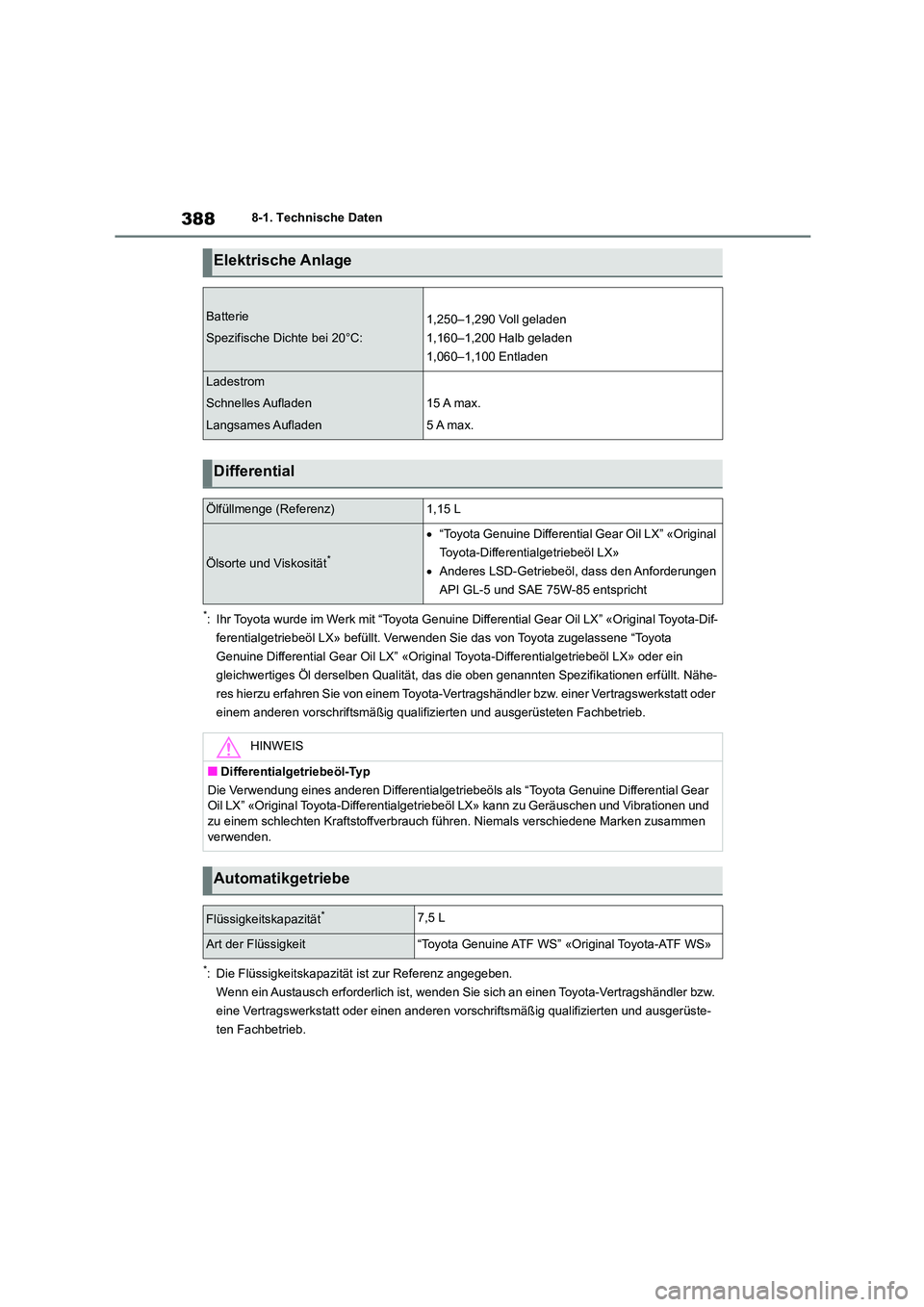

Elektrische Anlage
Batterie
Spezifische Dichte bei 20°C:
1,250–1,290 Voll geladen
1,160–1,200 Halb geladen
1,060–1,100 Entladen
Ladestrom
Schnelles Aufladen
Langsames Aufladen
15 A max.
5 A max.
Differential
Ölfüllmenge (Referenz)1,15 L
Ölsorte und Viskosität*
 “Toyota Genuine Differential Gear Oil LX” «Original
Toyota-Differentialgetriebeöl LX»
 Anderes LSD-Getriebeöl, dass den Anforderungen
API GL-5 und SAE 75W-85 entspricht
HINWEIS
■Differentialgetriebeöl-Typ
Die Verwendung eines anderen Differentialgetriebeöl s als “Toyota Genuine Differential Gear Oil LX” «Original Toyota-Differentialgetrie beöl LX» kann zu Geräuschen und Vibrationen und
zu einem schlechten Kraftstoffverbrauch führen. Niemals verschiedene Marken zusammen
verwenden.
Automatikgetriebe
Flüssigkeitskapazität*7,5 L
Art der Flüssigkeit“Toyota Genuine ATF WS” «Original Toyota-ATF WS»

389
8
8-1. Technische Daten
Technische Daten des Fahrzeugs
*: Die empfohlene Ölqualität ist API GL-4. Es kann aber auch API GL-3 verwendet werden.
HINWEIS
■Getriebeöltyp
Wenn ein anderes Automatikgetriebeöl al s “TOYOTA Genuine ATF WS” «Original
Toyota-ATF WS» verwendet wird, kann dies zu einer verminderten Schaltqualität, einem
Blockieren des Getriebes und Vibrationen führ en, was letztendlich das Automatikgetriebe Ihres Fahrzeugs beschädigt.
Schaltgetriebe
Flüssigkeitskapazität*2,2 L
Art der Flüssigkeit
Verwenden Sie eine der folgenden Sorten:
 “MT GEAR OIL LV 75W”
 Anderes Getriebeöl, das den Anforderungen API
GL-4* und SAE 75W entspricht
HINWEIS
■Getriebeöltyp
Wenn anderes Öl als “MT GEAR OIL LV 75W” verwendet wird, kann Folgendes passieren:
●Die Gesamtleistung und Funktion des Getriebes können beeinträchtigt werden.
●Rasselgeräusche können im Leerlauf auftreten und der Kraftstoffverbrauch kann anstei-
gen.
Niemals verschiedene Marken zusammen verwenden.
Kupplung
Pedalspiel
Fahrzeuge mit Linkslenkung
4,3 16,4 mm
Fahrzeuge mit Rechtslenkung
4,1 15,7 mm
Art der FlüssigkeitSAE J1703 oder FMVSS No.116 DOT 3
Bremsen
Pedalabstand*174 mm Min.
Pedalspiel0,5–1,5 mm

3908-1. Technische Daten
*1: Mindestpedalabstand bei einer Betätigungskraft von 300 N (30 kp) bei laufendem Motor.
Bodenmatte
Bremspedal
Pedalabstand
*2: Weg des Feststellbremshebels, wenn er mit einer Kraft von 200 N (20,4 kp) nach oben
gezogen wird.
17-Zoll-Reifen
18-Zoll-Reifen
Weg des Feststellbremshebels*27–8 Klicks
Art der FlüssigkeitSAE J1703 oder FMVSS No.116 DOT 3 oder SAE
J1704 oder FMVSS No.116 DOT 4
A
C
Lenkung
SpielWeniger als 30 mm
Reifen und Räder
Reifengröße215/45R17 87W
Reifendruck (Empfohlener Luftdruck bei
kaltem Reifen)240 kPa (2,4 kgf/cm2 oder bar)
Radgröße17  7 1/2J
Anzugsmoment der Radmuttern120 N•m (12,2 kp•m)
Reifengröße215/40R18 85Y
Reifendruck (Empfohlener Luftdruck bei
kaltem Reifen)240 kPa (2,4 kgf/cm2 oder bar)
Radgröße18  7 1/2 J
Anzugsmoment der Radmuttern120 N•m (12,2 kp•m)
