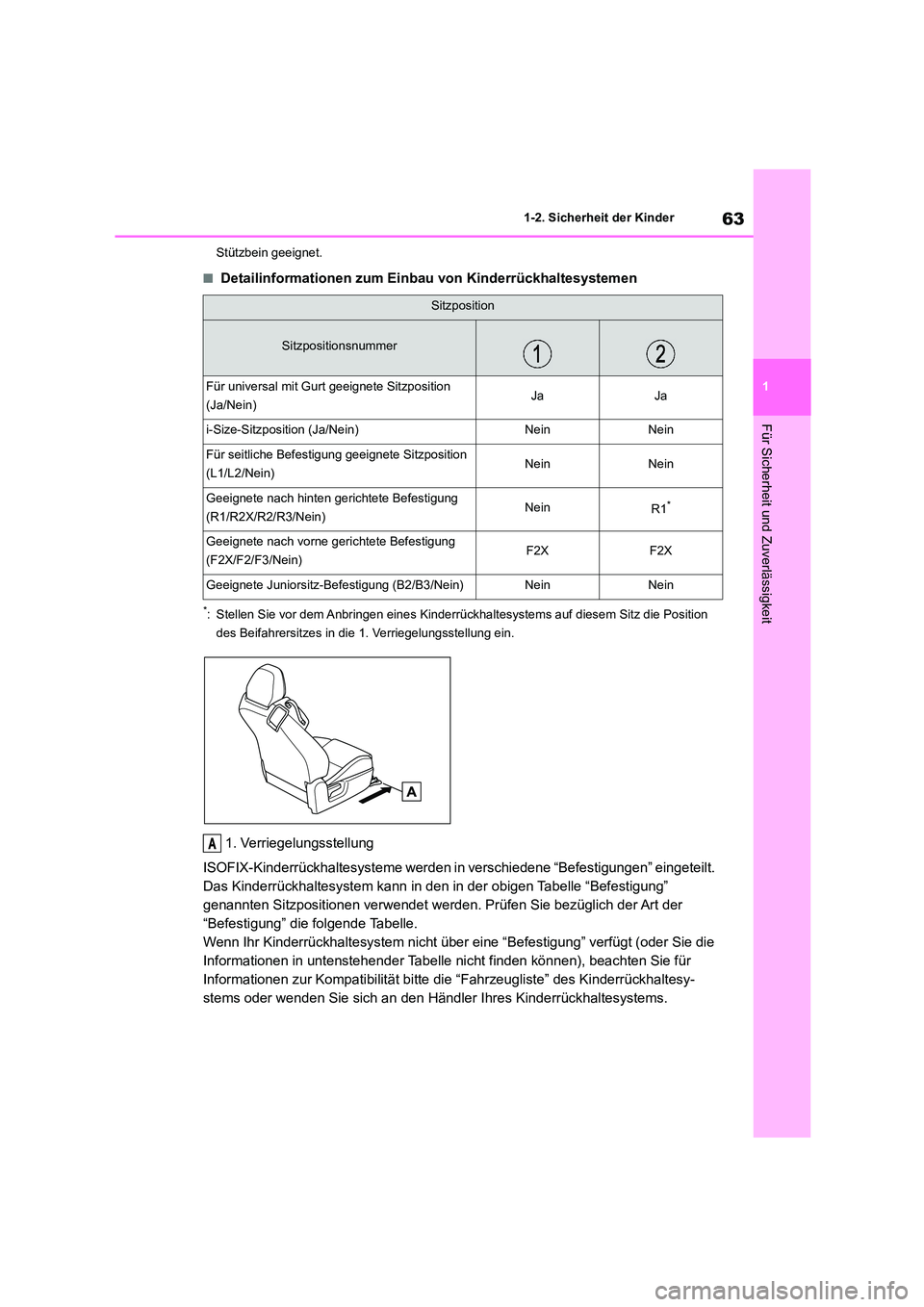

2022 TOYOTA 86 Betriebsanleitungen (in German)

63
1
1-2. Sicherheit der Kinder
Für Sicherheit und Zuverlässigkeit
Stützbein geeignet.
■Detailinformationen zum Einbau von Kinderrückhaltesystemen
*: Stellen Sie vor dem Anbringen eines Kinderrü ckhaltesystems auf diesem Sitz die Position
des Beifahrersitzes in die 1. Verriegelungsstellung ein.
1. Verriegelungsstellung
ISOFIX-Kinderrückhaltesysteme werden in verschiedene “Befestigungen” eingeteilt.
Das Kinderrückhaltesystem ka nn in den in der obigen Tabelle “Befestigung”
genannten Sitzpositionen verwendet werden. Prüfen Sie bezüglich der Art der
“Befestigung” die folgende Tabelle.
Wenn Ihr Kinderrückhaltesystem nicht über eine “Befestigung” verfügt (oder Sie die
Informationen in untenstehender Tabelle nicht finden können), beachten Sie für
Informationen zur Kompatibilität bitte die “Fahrzeugliste” des Kinderrückhaltesy-
stems oder wenden Sie sich an den Händler Ihres Kinderrückhaltesystems.
Sitzposition
Sitzpositionsnummer
Für universal mit Gurt geeignete Sitzposition
(Ja/Nein)JaJa
i-Size-Sitzposition (Ja/Nein)NeinNein
Für seitliche Befestigung geeignete Sitzposition
(L1/L2/Nein)NeinNein
Geeignete nach hinten gerichtete Befestigung
(R1/R2X/R2/R3/Nein)NeinR1*
Geeignete nach vorne gerichtete Befestigung
(F2X/F2/F3/Nein)F2XF2X
Geeignete Juniorsitz-Befestigung (B2/B3/Nein)NeinNein
A

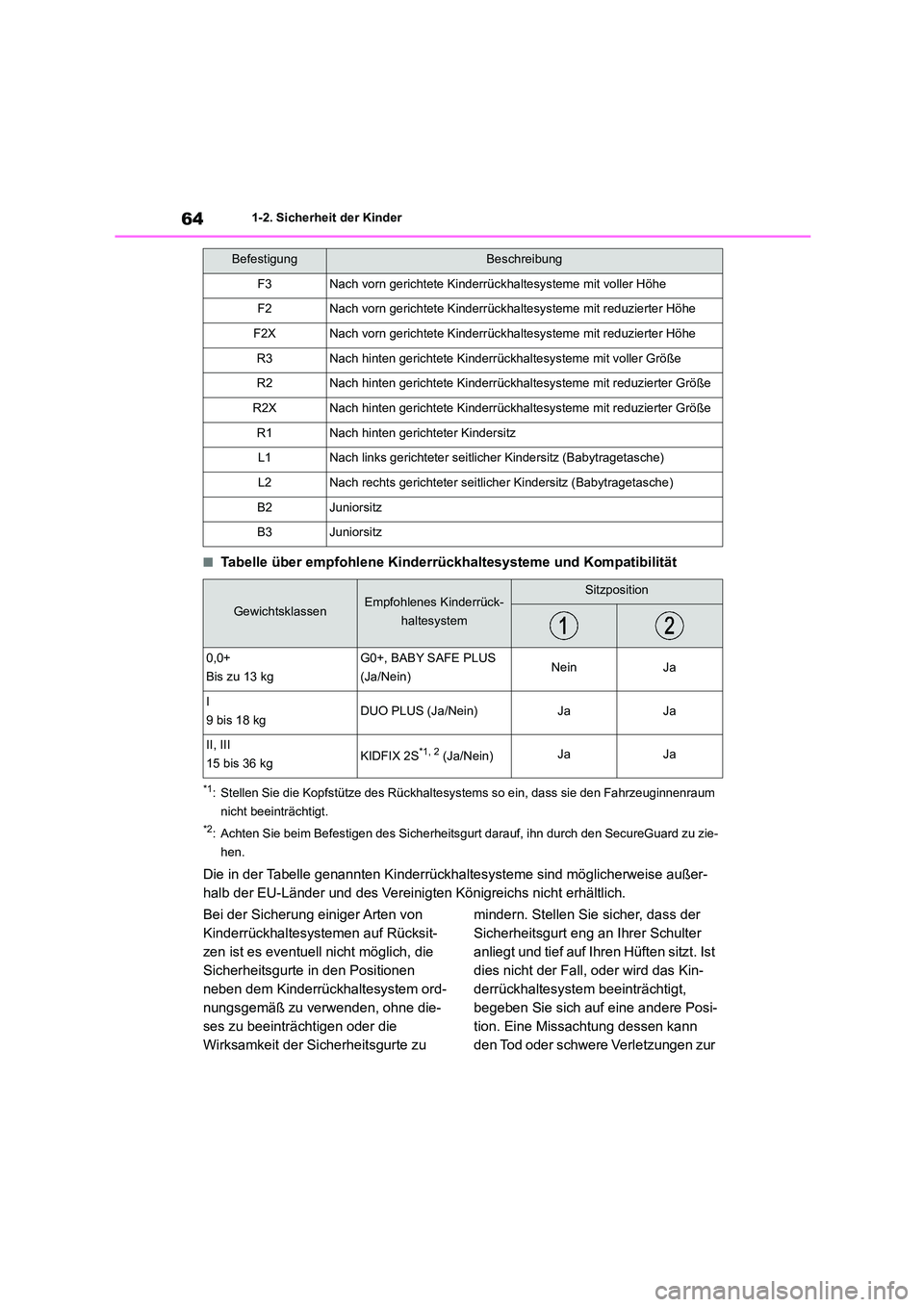

641-2. Sicherheit der Kinder
■Tabelle über empfohlene Kinderrückhaltesysteme und Kompatibilität
*1: Stellen Sie die Kopfstütze des Rückhaltesystems so ein, dass sie den Fahrzeuginnenraum
nicht beeinträchtigt.
*2: Achten Sie beim Befestigen des Sicherheitsgurt darauf, ihn durch den SecureGuard zu zie-
hen.
Die in der Tabelle genannten Kinderrückhaltesysteme sind möglicherweise außer-
halb der EU-Länder und des Vereinigten Königreichs nicht erhältlich.
Bei der Sicherung einiger Arten von
Kinderrückhaltesystemen auf Rücksit-
zen ist es eventuell nicht möglich, die
Sicherheitsgurte in den Positionen
neben dem Kinderrückhaltesystem ord-
nungsgemäß zu verwenden, ohne die-
ses zu beeinträchtigen oder die
Wirksamkeit der Sicherheitsgurte zu
mindern. Stellen Sie sicher, dass der
Sicherheitsgurt eng an Ihrer Schulter
anliegt und tief auf Ihren Hüften sitzt. Ist
dies nicht der Fall, oder wird das Kin-
derrückhaltesystem beeinträchtigt,
begeben Sie sich auf eine andere Posi-
tion. Eine Missachtung dessen kann
den Tod oder schwere Verletzungen zur
BefestigungBeschreibung
F3Nach vorn gerichtete Kinderrück haltesysteme mit voller Höhe
F2Nach vorn gerichtete Kinderrückhaltesysteme mit reduzierter Höhe
F2XNach vorn gerichtete Kinderrückhaltesysteme mit reduzierter Höhe
R3Nach hinten gerichtete Kinderrückhaltesysteme mit voller Größe
R2Nach hinten gerichtete Kinderrückhaltesysteme mit reduzierter Größe
R2XNach hinten gerichtete Kinderrückhaltesysteme mit reduzierter Größe
R1Nach hinten gerichteter Kindersitz
L1Nach links gerichteter seitlicher Kindersitz (Babytragetasche)
L2Nach rechts gerichteter seitlicher Kindersitz (Babytragetasche)
B2Juniorsitz
B3Juniorsitz
GewichtsklassenEmpfohlenes Kinderrück-
haltesystem
Sitzposition
0,0+
Bis zu 13 kg
G0+, BABY SAFE PLUS
(Ja/Nein)NeinJa
I
9 bis 18 kgDUO PLUS (Ja/Nein)JaJa
II, III
15 bis 36 kgKIDFIX 2S*1, 2 (Ja/Nein)JaJa

65
1
1-2. Sicherheit der Kinder
Für Sicherheit und Zuverlässigkeit
Folge haben.
 Stellen Sie den Vordersitz beim Ein-
bau eines Kinderrückhaltesystems
auf den Rücksitzen so ein, dass die-
ser das Kind oder das Kinderrück-
haltesystem nicht beeinträchtigt.
 Wenn ein Kindersitz mit einem Soc-
kel eingebaut wird und der Kinder-
sitz bei der Befestigung am Sockel
durch die Sitzlehne behindert wird,
verstellen Sie die Sitzlehne nach
hinten, bis keine Störung mehr vor-
liegt.
 Wenn die Schulterverankerung des
Sicherheitsgurts vor der Gurtfüh-
rung des Kindersitzes liegt, verschie-
ben Sie das Sitzpolster nach vorn.
 Wenn sich das Kind in Ihrem Kinder-
rückhaltesystem beim Einbau eines
Juniorsitzes in einer sehr aufrechten
Position befindet, stellen Sie die
Sitzlehne in die komfortabelste Posi-
tion. Und wenn die Schulterveranke-
rung des Sicherheitsgurts vor der
Gurtführung des Kindersitzes liegt,
verschieben Sie das Sitzpolster
nach vorn.
 Wenn Sie ein Kinderrückhaltesystem
mit SecureGuard verwenden, ziehen
Sie den Beckengurt unbedingt durch
den SecureGuard , wie in der
Abbildung dargestellt.
Informationen über den Einbau des Kinderrückhaltesystems finden Sie in der
Bedienungsanleitung, die dem Kinderrückhaltesystem beigefügt ist.
Kinderrückhaltesystem-Einbauverfahren

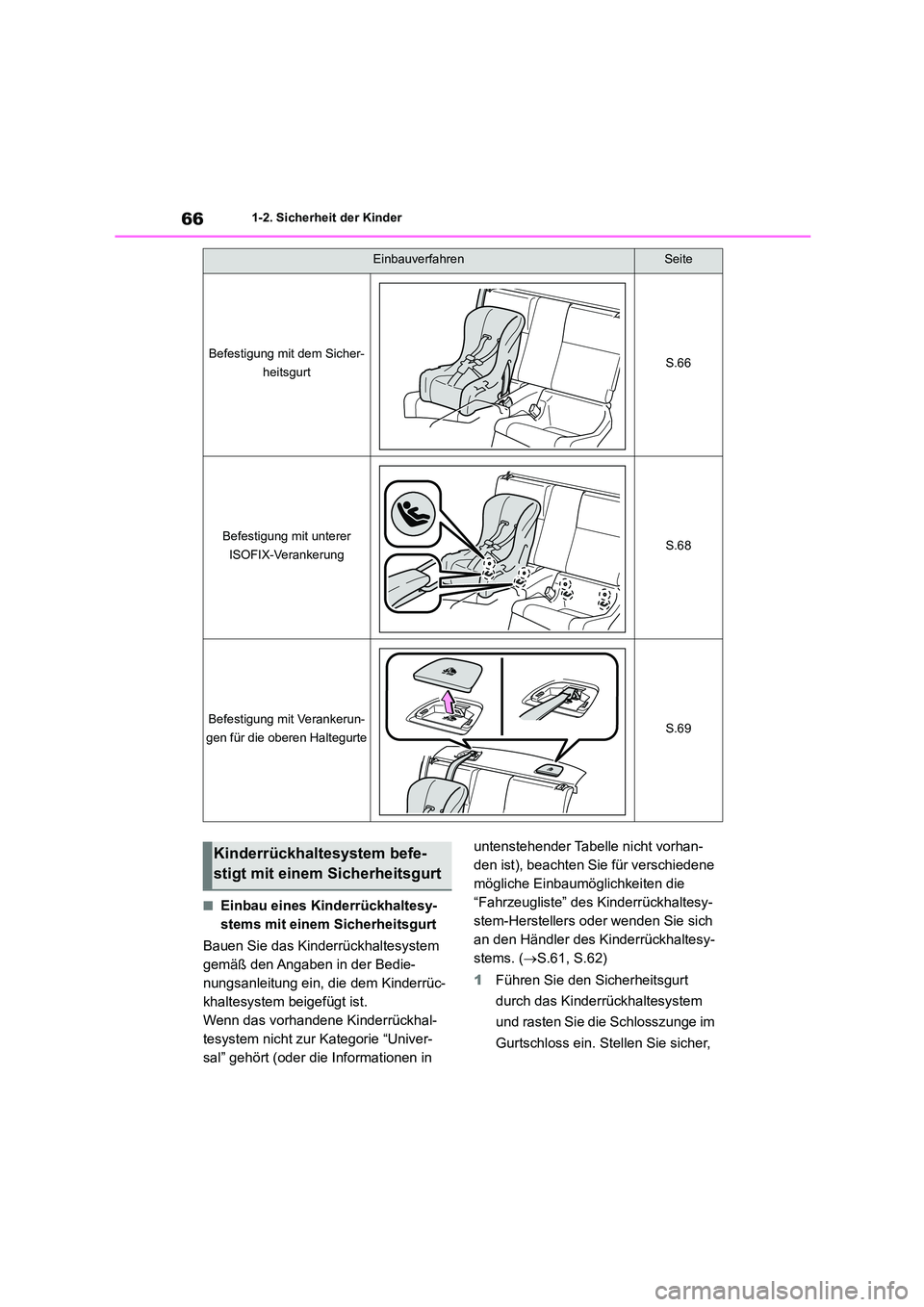

661-2. Sicherheit der Kinder
■Einbau eines Kinderrückhaltesy-
stems mit einem Sicherheitsgurt
Bauen Sie das Kinderrückhaltesystem
gemäß den Angaben in der Bedie-
nungsanleitung ein, die dem Kinderrüc-
khaltesystem beigefügt ist.
Wenn das vorhandene Kinderrückhal-
tesystem nicht zur Kategorie “Univer-
sal” gehört (oder die Informationen in
untenstehender Tabelle nicht vorhan-
den ist), beachten Sie für verschiedene
mögliche Einbaumöglichkeiten die
“Fahrzeugliste” des Kinderrückhaltesy-
stem-Herstellers oder wenden Sie sich
an den Händler des Kinderrückhaltesy-
stems. ( S.61, S.62)
1 Führen Sie den Sicherheitsgurt
durch das Kinderrückhaltesystem
und rasten Sie die Schlosszunge im
Gurtschloss ein. Stellen Sie sicher,
EinbauverfahrenSeite
Befestigung mit dem Sicher-
heitsgurtS.66
Befestigung mit unterer
ISOFIX-VerankerungS.68
Befestigung mit Verankerun-
gen für die oberen HaltegurteS.69
Kinderrückhaltesystem befe-
stigt mit einem Sicherheitsgurt

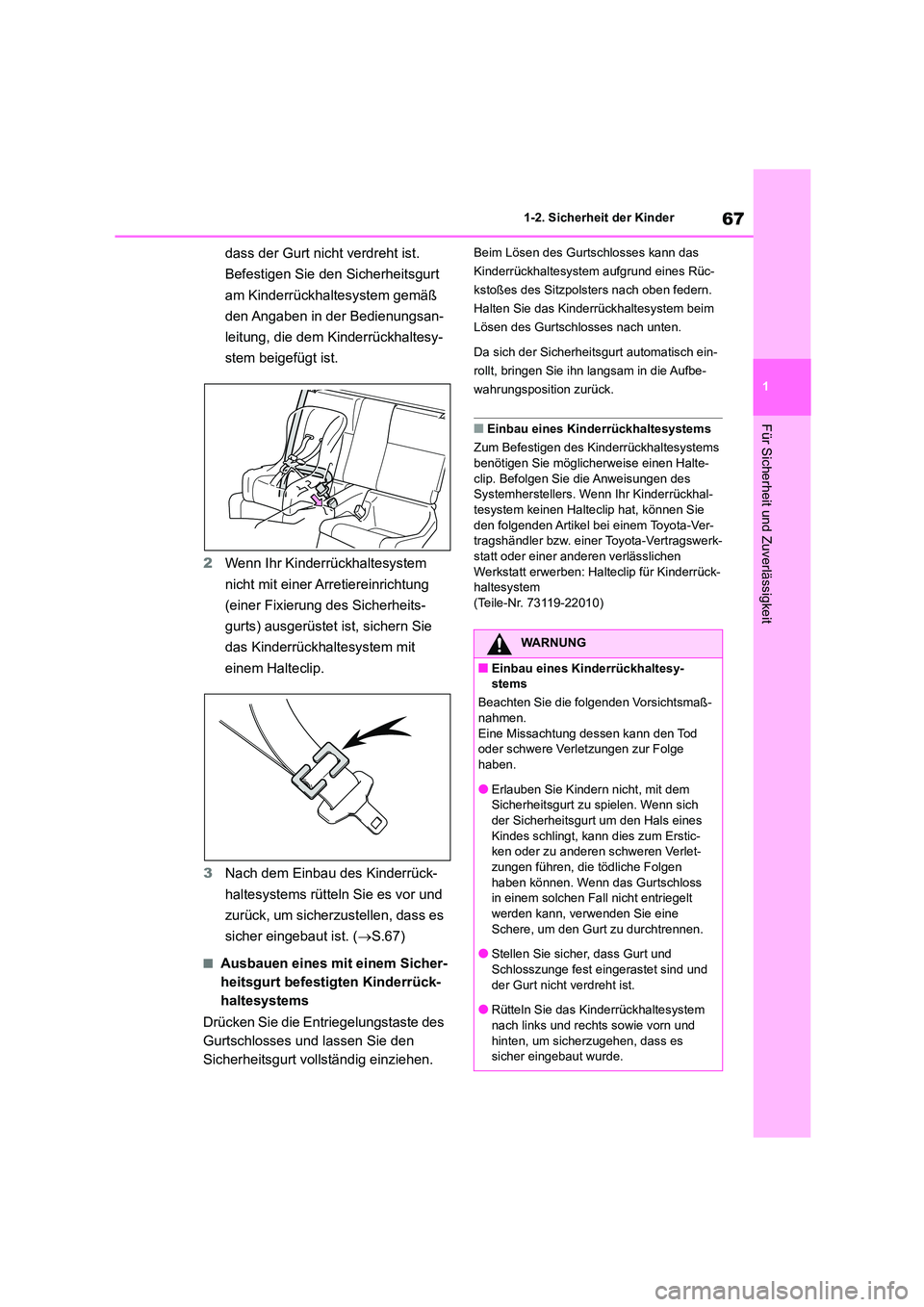

67
1
1-2. Sicherheit der Kinder
Für Sicherheit und Zuverlässigkeit
dass der Gurt nicht verdreht ist.
Befestigen Sie den Sicherheitsgurt
am Kinderrückhaltesystem gemäß
den Angaben in der Bedienungsan-
leitung, die dem Kinderrückhaltesy-
stem beigefügt ist.
2 Wenn Ihr Kinderrückhaltesystem
nicht mit einer Arretiereinrichtung
(einer Fixierung des Sicherheits-
gurts) ausgerüstet ist, sichern Sie
das Kinderrückhaltesystem mit
einem Halteclip.
3 Nach dem Einbau des Kinderrück-
haltesystems rütteln Sie es vor und
zurück, um sicherzustellen, dass es
sicher eingebaut ist. ( S.67)
■Ausbauen eines mit einem Sicher-
heitsgurt befestigten Kinderrück-
haltesystems
Drücken Sie die Entriegelungstaste des
Gurtschlosses und lassen Sie den
Sicherheitsgurt vollständig einziehen.
Beim Lösen des Gurtschlosses kann das
Kinderrückhaltesystem aufgrund eines Rüc-
kstoßes des Sitzpolsters nach oben federn.
Halten Sie das Kinderrückhaltesystem beim
Lösen des Gurtschlosses nach unten.
Da sich der Sicherheitsgurt automatisch ein-
rollt, bringen Sie ihn langsam in die Aufbe-
wahrungsposition zurück.
■Einbau eines Kinderrückhaltesystems
Zum Befestigen des Kinderrückhaltesystems benötigen Sie möglicherweise einen Halte-
clip. Befolgen Sie die Anweisungen des
Systemherstellers. Wenn Ihr Kinderrückhal- tesystem keinen Halteclip hat, können Sie
den folgenden Artikel bei einem Toyota-Ver-
tragshändler bzw. einer Toyota-Vertragswerk- statt oder einer anderen verlässlichen
Werkstatt erwerben: Halteclip für Kinderrück-
haltesystem (Teile-Nr. 73119-22010)
WARNUNG
■Einbau eines Kinderrückhaltesy-
stems
Beachten Sie die folgenden Vorsichtsmaß-
nahmen. Eine Missachtung dessen kann den Tod
oder schwere Verletzungen zur Folge
haben.
●Erlauben Sie Kindern nicht, mit dem
Sicherheitsgurt zu spielen. Wenn sich
der Sicherheitsgurt um den Hals eines Kindes schlingt, kann dies zum Erstic-
ken oder zu anderen schweren Verlet-
zungen führen, die tödliche Folgen haben können. Wenn das Gurtschloss
in einem solchen Fall nicht entriegelt
werden kann, verwenden Sie eine Schere, um den Gurt zu durchtrennen.
●Stellen Sie sicher, dass Gurt und
Schlosszunge fest eingerastet sind und der Gurt nicht verdreht ist.
●Rütteln Sie das Kinderrückhaltesystem
nach links und rechts sowie vorn und hinten, um sicherzugehen, dass es
sicher eingebaut wurde.

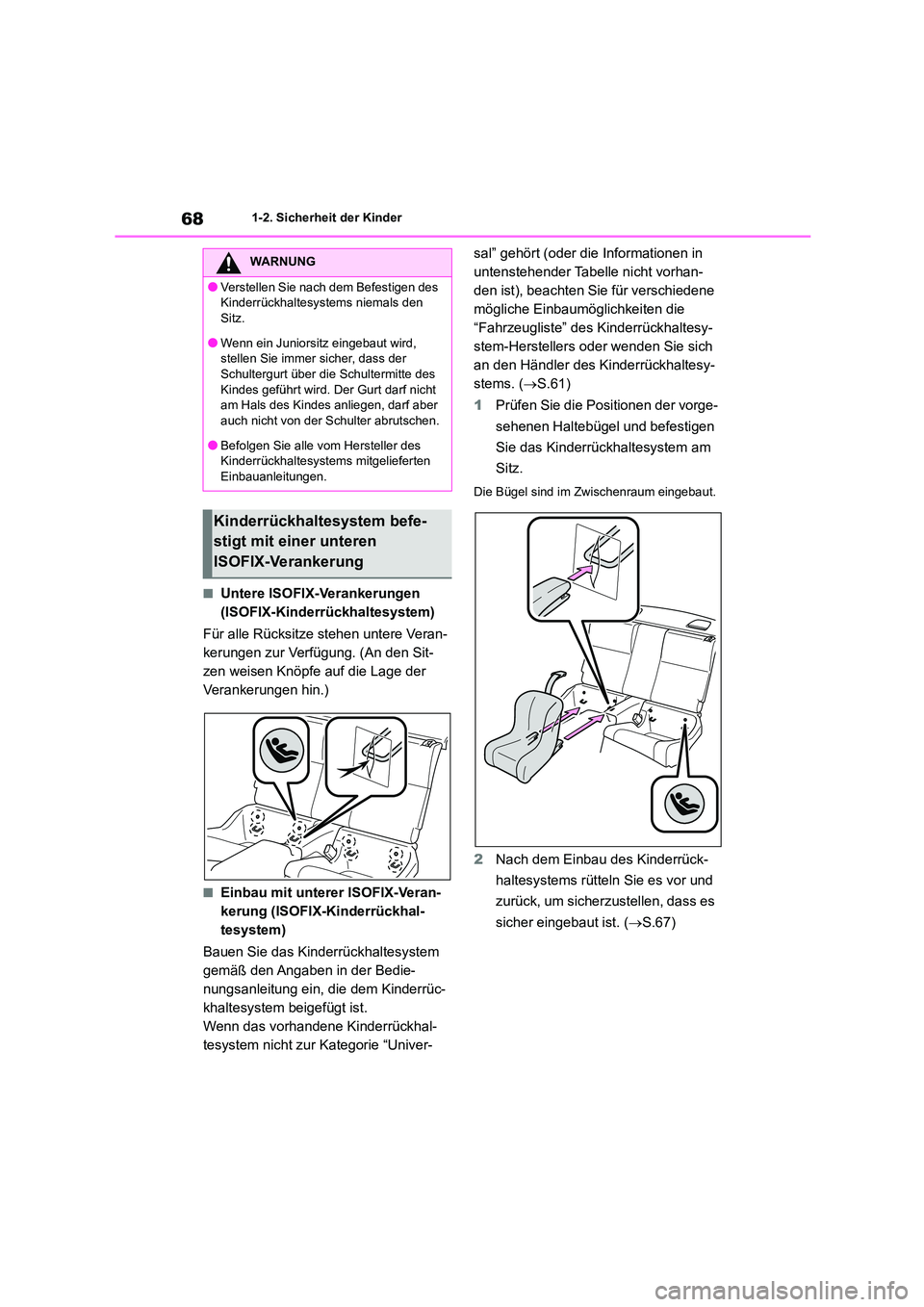

681-2. Sicherheit der Kinder
■Untere ISOFIX-Verankerungen
(ISOFIX-Kinderrückhaltesystem)
Für alle Rücksitze stehen untere Veran-
kerungen zur Verfügung. (An den Sit-
zen weisen Knöpfe auf die Lage der
Verankerungen hin.)
■Einbau mit unterer ISOFIX-Veran-
kerung (ISOFIX -Kinderrückhal-
tesystem)
Bauen Sie das Kinderrückhaltesystem
gemäß den Angaben in der Bedie-
nungsanleitung ein, die dem Kinderrüc-
khaltesystem beigefügt ist.
Wenn das vorhandene Kinderrückhal-
tesystem nicht zur Kategorie “Univer-
sal” gehört (oder die Informationen in
untenstehender Tabelle nicht vorhan-
den ist), beachten Sie für verschiedene
mögliche Einbaumöglichkeiten die
“Fahrzeugliste” des Kinderrückhaltesy-
stem-Herstellers oder wenden Sie sich
an den Händler des Kinderrückhaltesy-
stems. ( S.61)
1 Prüfen Sie die Positionen der vorge-
sehenen Haltebügel und befestigen
Sie das Kinderrückhaltesystem am
Sitz.
Die Bügel sind im Zwischenraum eingebaut.
2Nach dem Einbau des Kinderrück-
haltesystems rütteln Sie es vor und
zurück, um sicherzustellen, dass es
sicher eingebaut ist. ( S.67)
WARNUNG
●Verstellen Sie nach dem Befestigen des
Kinderrückhaltesystems niemals den
Sitz.
●Wenn ein Juniorsitz eingebaut wird,
stellen Sie immer sicher, dass der
Schultergurt über die Schultermitte des Kindes geführt wird. Der Gurt darf nicht
am Hals des Kindes anliegen, darf aber
auch nicht von der Schulter abrutschen.
●Befolgen Sie alle vom Hersteller des
Kinderrückhaltesystems mitgelieferten
Einbauanleitungen.
Kinderrückhaltesystem befe-
stigt mit einer unteren
ISOFIX-Verankerung

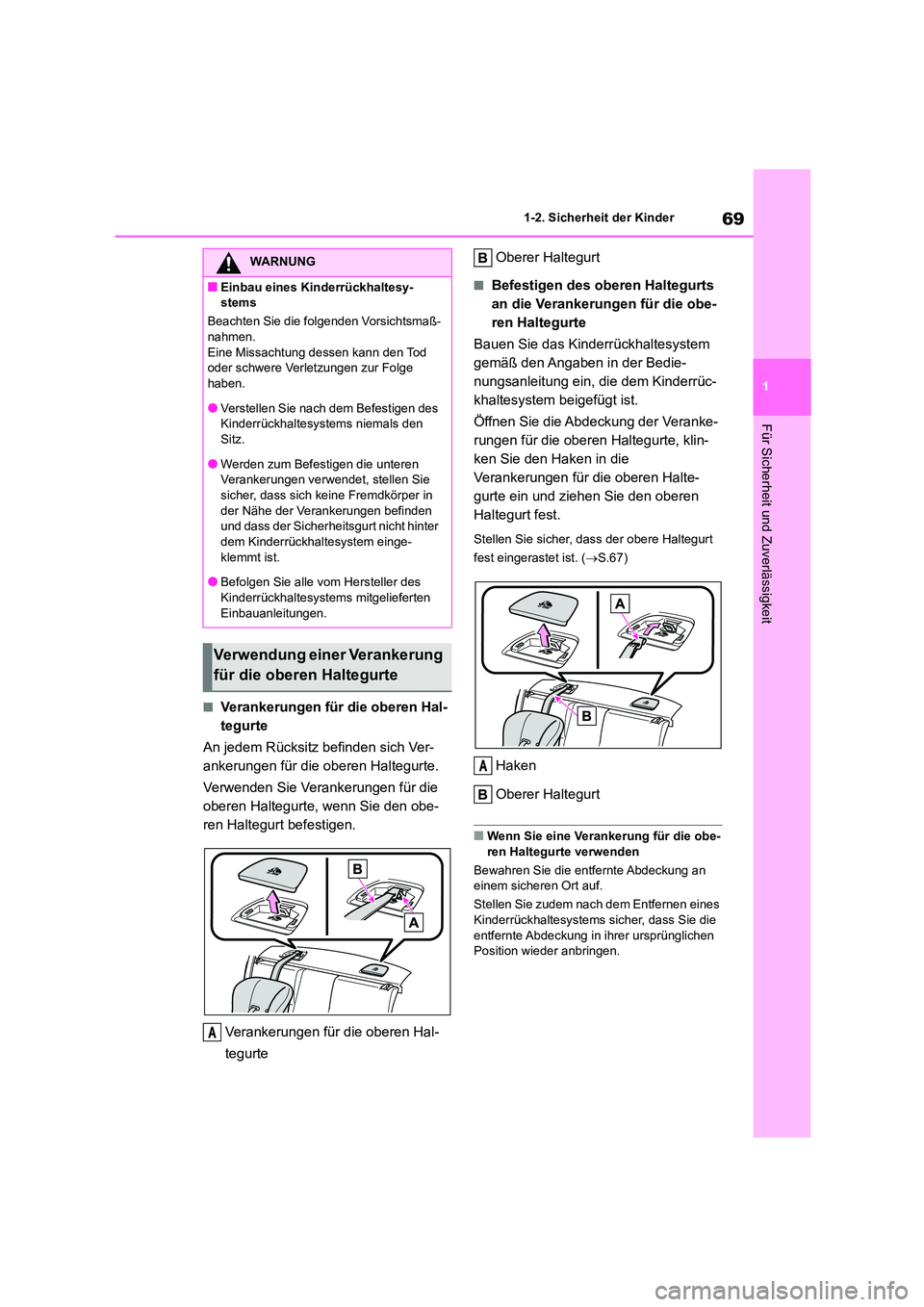

69
1
1-2. Sicherheit der Kinder
Für Sicherheit und Zuverlässigkeit
■Verankerungen für die oberen Hal-
tegurte
An jedem Rücksitz befinden sich Ver-
ankerungen für die oberen Haltegurte.
Verwenden Sie Verankerungen für die
oberen Haltegurte, wenn Sie den obe-
ren Haltegurt befestigen.
Verankerungen für die oberen Hal-
tegurte
Oberer Haltegurt
■Befestigen des oberen Haltegurts
an die Verankerungen für die obe-
ren Haltegurte
Bauen Sie das Kinderrückhaltesystem
gemäß den Angaben in der Bedie-
nungsanleitung ein, die dem Kinderrüc-
khaltesystem beigefügt ist.
Öffnen Sie die Abdeckung der Veranke-
rungen für die oberen Haltegurte, klin-
ken Sie den Haken in die
Verankerungen für die oberen Halte-
gurte ein und ziehen Sie den oberen
Haltegurt fest.
Stellen Sie sicher, dass der obere Haltegurt
fest eingerastet ist. ( S.67)
Haken
Oberer Haltegurt
■Wenn Sie eine Verankerung für die obe-
ren Haltegurte verwenden
Bewahren Sie die entfernte Abdeckung an einem sicheren Ort auf.
Stellen Sie zudem nach dem Entfernen eines
Kinderrückhaltesystems sicher, dass Sie die
entfernte Abdeckung in ihrer ursprünglichen Position wieder anbringen.
WARNUNG
■Einbau eines Kinderrückhaltesy-
stems
Beachten Sie die folgenden Vorsichtsmaß-
nahmen. Eine Missachtung dessen kann den Tod
oder schwere Verletzungen zur Folge
haben.
●Verstellen Sie nach dem Befestigen des
Kinderrückhaltesystems niemals den
Sitz.
●Werden zum Befestigen die unteren
Verankerungen verwendet, stellen Sie
sicher, dass sich ke ine Fremdkörper in der Nähe der Verankerungen befinden
und dass der Sicherheitsgurt nicht hinter
dem Kinderrückhaltesystem einge- klemmt ist.
●Befolgen Sie alle vom Hersteller des
Kinderrückhaltesystems mitgelieferten Einbauanleitungen.
Verwendung einer Verankerung
für die oberen Haltegurte
A
A

701-2. Sicherheit der Kinder
WARNUNG
■Einbau eines Kinderrückhaltesy-
stems
Beachten Sie die folgenden Vorsichtsmaß-
nahmen. Eine Missachtung dessen kann den Tod
oder schwere Verletzungen zur Folge
haben.
●Befestigen Sie den oberen Haltegurt
und stellen Sie sicher, dass der Gurt
nicht verdreht ist.
●Befestigen Sie den oberen Haltegurt
ausschließlich an der Verankerung für
die oberen Haltegurte.
●Verstellen Sie nach dem Befestigen des
Kinderrückhaltesystems niemals den
Sitz.
●Befolgen Sie alle vom Hersteller des
Kinderrückhaltesystems mitgelieferten
Einbauanleitungen.
