2022 PEUGEOT PARTNER Betriebsanleitungen (in German)

7

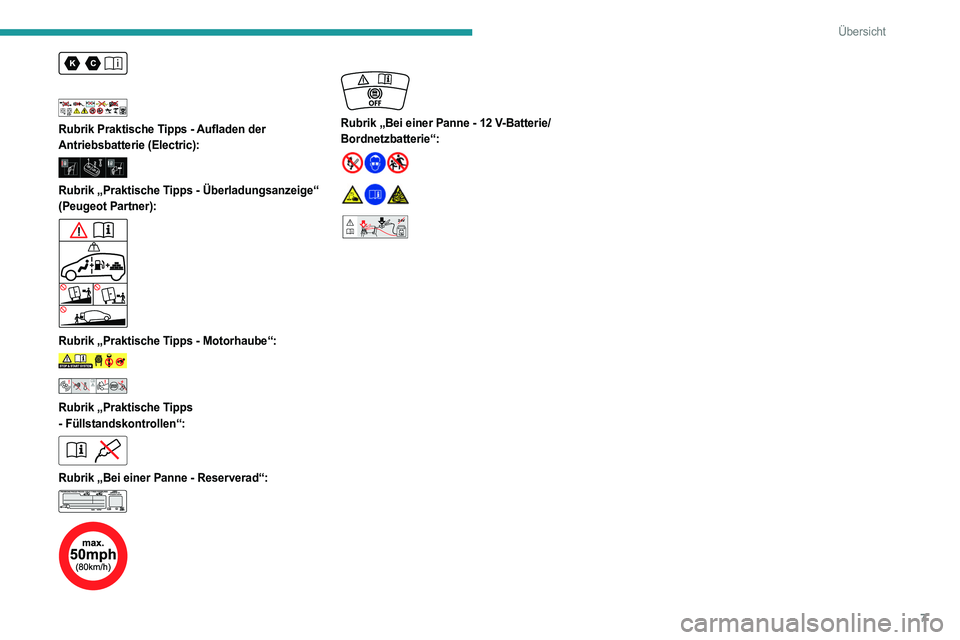

Übersicht



Rubrik Praktische Tipps - Aufladen der
Antriebsbatterie (Electric):


Rubrik „Praktische Tipps - Überladungsanzeige“
(Peugeot Partner):


Rubrik „Praktische Tipps - Motorhaube“:


Rubrik „Praktische Tipps
- Füllstandskontrollen“:


Rubrik „Bei einer Panne - Reserverad“:




Rubrik „Bei einer Panne - 12 V-Batterie/
Bordnetzbatterie“:




24V12V

8

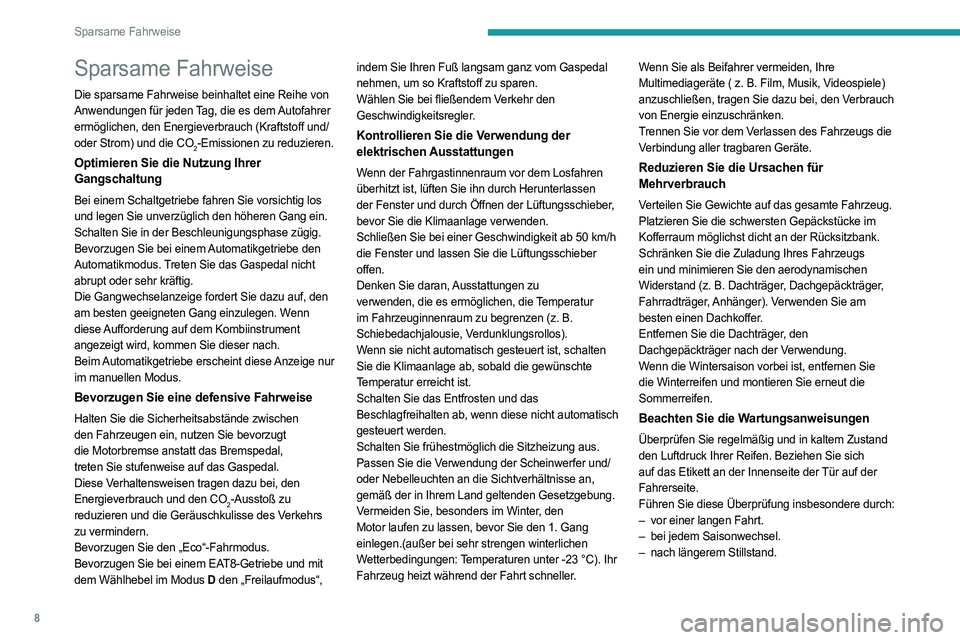

Sparsame Fahrweise
Sparsame Fahrweise
Die sparsame Fahrweise beinhaltet eine Reihe von
Anwendungen für jeden Tag, die es dem Autofahrer
ermöglichen, den Energieverbrauch (Kraftstoff und/
oder Strom) und die CO
2-Emissionen zu reduzieren.
Optimieren Sie die Nutzung Ihrer
Gangschaltung
Bei einem Schaltgetriebe fahren Sie vorsichtig los
und legen Sie unverzüglich den höheren Gang ein.
Schalten Sie in der Beschleunigungsphase zügig.
Bevorzugen Sie bei einem Automatikgetriebe den
Automatikmodus. Treten Sie das Gaspedal nicht
abrupt oder sehr kräftig.
Die Gangwechselanzeige fordert Sie dazu auf, den
am besten geeigneten Gang einzulegen. Wenn
diese Aufforderung auf dem Kombiinstrument
angezeigt wird, kommen Sie dieser nach.
Beim Automatikgetriebe erscheint diese Anzeige nur
im manuellen Modus.
Bevorzugen Sie eine defensive Fahrweise
Halten Sie die Sicherheitsabstände zwischen
den Fahrzeugen ein, nutzen Sie bevorzugt
die Motorbremse anstatt das Bremspedal,
treten Sie stufenweise auf das Gaspedal.
Diese Verhaltensweisen tragen dazu bei, den
Energieverbrauch und den CO
2-Ausstoß zu
reduzieren und die Geräuschkulisse des Verkehrs
zu vermindern.
Bevorzugen Sie den „Eco“-Fahrmodus.
Bevorzugen Sie bei einem EAT8-Getriebe und mit
dem Wählhebel im Modus D den „Freilaufmodus“, indem Sie Ihren Fuß langsam ganz vom Gaspedal
nehmen, um so Kraftstoff zu sparen.
Wählen Sie bei fließendem Verkehr den
Geschwindigkeitsregler.
Kontrollieren Sie die Verwendung der
elektrischen Ausstattungen
Wenn der Fahrgastinnenraum vor dem Losfahren
überhitzt ist, lüften Sie ihn durch Herunterlassen
der Fenster und durch Öffnen der Lüftungsschieber,
bevor Sie die Klimaanlage verwenden.
Schließen Sie bei einer Geschwindigkeit ab 50
km/h
die Fenster und lassen Sie die Lüftungsschieber
offen.
Denken Sie daran, Ausstattungen zu
verwenden, die es ermöglichen, die Temperatur
im Fahrzeuginnenraum zu begrenzen (z.
B.
Schiebedachjalousie, Verdunklungsrollos).
Wenn sie nicht automatisch gesteuert ist, schalten
Sie die Klimaanlage ab, sobald die gewünschte
Temperatur erreicht ist.
Schalten Sie das Entfrosten und das
Beschlagfreihalten ab, wenn diese nicht automatisch
gesteuert werden.
Schalten Sie frühestmöglich die Sitzheizung aus.
Passen Sie die Verwendung der Scheinwerfer und/
oder Nebelleuchten an die Sichtverhältnisse an,
gemäß der in Ihrem Land geltenden Gesetzgebung.
Vermeiden Sie, besonders im Winter, den
Motor laufen zu lassen, bevor Sie den 1. Gang
einlegen.(außer bei sehr strengen winterlichen
Wetterbedingungen: Temperaturen unter -23
°C). Ihr
Fahrzeug heizt während der Fahrt schneller. Wenn Sie als Beifahrer vermeiden, Ihre
Multimediageräte ( z.
B. Film, Musik, Videospiele)
anzuschließen, tragen Sie dazu bei, den Verbrauch
von Energie einzuschränken.
Trennen Sie vor dem Verlassen des Fahrzeugs die
Verbindung aller tragbaren Geräte.Reduzieren Sie die Ursachen für
Mehrverbrauch
Verteilen Sie Gewichte auf das gesamte Fahrzeug.
Platzieren Sie die schwersten Gepäckstücke im
Kofferraum möglichst dicht an der Rücksitzbank.
Schränken Sie die Zuladung Ihres Fahrzeugs
ein und minimieren Sie den aerodynamischen
Widerstand (z.
B. Dachträger, Dachgepäckträger,
Fahrradträger, Anhänger). Verwenden Sie am
besten einen Dachkoffer.
Entfernen Sie die Dachträger, den
Dachgepäckträger nach der Verwendung.
Wenn die Wintersaison vorbei ist, entfernen Sie
die Winterreifen und montieren Sie erneut die
Sommerreifen.
Beachten Sie die Wartungsanweisungen
Überprüfen Sie regelmäßig und in kaltem Zustand
den Luftdruck Ihrer Reifen. Beziehen Sie sich
auf das Etikett an der Innenseite der Tür auf der
Fahrerseite.
Führen Sie diese Überprüfung insbesondere durch:
–

vor einer langen Fahrt.
–


bei jedem Saisonwechsel.
–


nach längerem Stillstand.

9
Sparsame Fahrweise

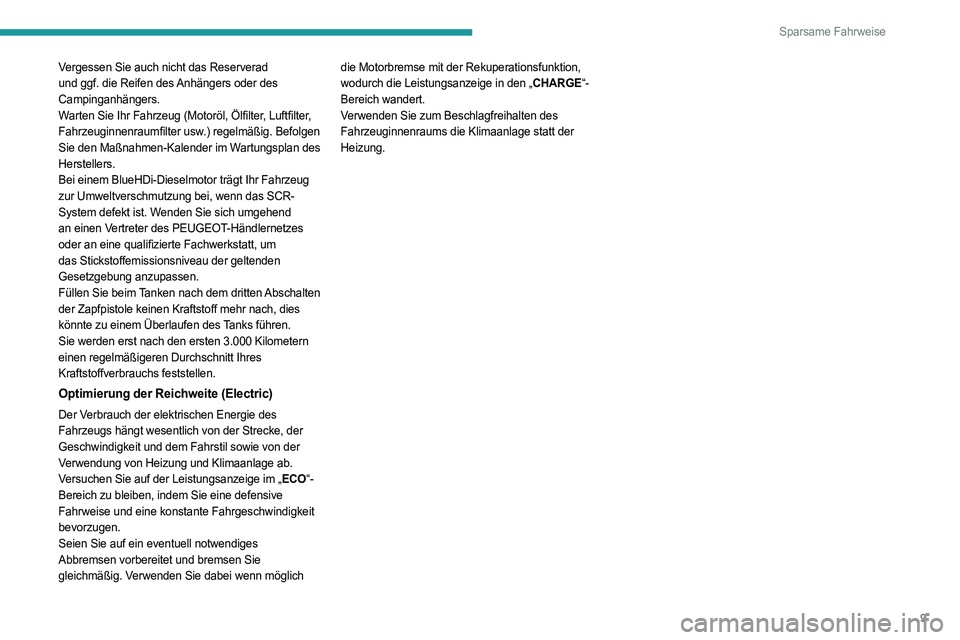

Vergessen Sie auch nicht das Reserverad
und ggf. die Reifen des Anhängers oder des
Campinganhängers.
Warten Sie Ihr Fahrzeug (Motoröl, Ölfilter, Luftfilter,
Fahrzeuginnenraumfilter usw.) regelmäßig. Befolgen
Sie den Maßnahmen-Kalender im Wartungsplan des
Herstellers.
Bei einem BlueHDi-Dieselmotor trägt Ihr Fahrzeug
zur Umweltverschmutzung bei, wenn das SCR-
System defekt ist. Wenden Sie sich umgehend
an einen Vertreter des PEUGEOT-Händlernetzes
oder an eine qualifizierte Fachwerkstatt, um
das Stickstoffemissionsniveau der geltenden
Gesetzgebung anzupassen.
Füllen Sie beim Tanken nach dem dritten
Abschalten

der Zapfpistole keinen Kraftstoff mehr nach, dies
könnte zu einem Überlaufen des Tanks führen.
Sie werden erst nach den ersten 3.000 Kilometern
einen regelmäßigeren Durchschnitt Ihres
Kraftstoffverbrauchs feststellen.
Optimierung der Reichweite (Electric)
Der Verbrauch der elektrischen Energie des
Fahrzeugs hängt wesentlich von der Strecke, der
Geschwindigkeit und dem Fahrstil sowie von der
Verwendung von Heizung und Klimaanlage ab.
Versuchen Sie auf der Leistungsanzeige im „ECO“-
Bereich zu bleiben, indem Sie eine defensive
Fahrweise und eine konstante Fahrgeschwindigkeit
bevorzugen.
Seien Sie auf ein eventuell notwendiges
Abbremsen vorbereitet und bremsen Sie
gleichmäßig. Verwenden Sie dabei wenn möglich die Motorbremse mit der Rekuperationsfunktion,
wodurch die Leistungsanzeige in den „CHARGE“-
Bereich wandert.
Verwenden Sie zum Beschlagfreihalten des
Fahrzeuginnenraums die Klimaanlage statt der
Heizung.

10
Bordinstrumente

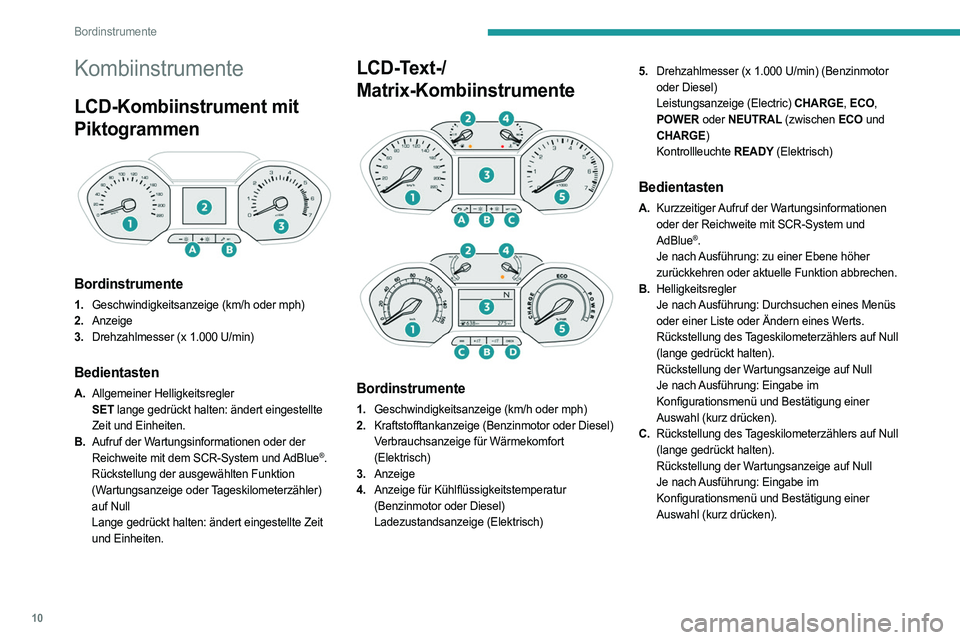

Kombiinstrumente
LCD-Kombiinstrument mit
Piktogrammen


Bordinstrumente
1.Geschwindigkeitsanzeige (km/h oder mph)
2. Anzeige
3. Drehzahlmesser (x 1.000 U/min)
Bedientasten
A.Allgemeiner Helligkeitsregler
SET lange gedrückt halten: ändert eingestellte
Zeit und Einheiten.
B. Aufruf der Wartungsinformationen oder der
Reichweite mit dem SCR-System und AdBlue
®.
Rückstellung der ausgewählten Funktion
(Wartungsanzeige oder Tageskilometerzähler)
auf Null
Lange gedrückt halten: ändert eingestellte Zeit
und Einheiten.
LCD-Text-/
Matrix-Kombiinstrumente




Bordinstrumente
1. Geschwindigkeitsanzeige (km/h oder mph)
2. Kraftstofftankanzeige (Benzinmotor oder Diesel)
Verbrauchsanzeige für Wärmekomfort
(Elektrisch)
3. Anzeige
4. Anzeige für Kühlflüssigkeitstemperatur
(Benzinmotor oder Diesel)
Ladezustandsanzeige (Elektrisch) 5.
Drehzahlmesser (x 1.000 U/min) (Benzinmotor
oder Diesel)
Leistungsanzeige (Electric) CHARGE, ECO,
POWER oder NEUTRAL (zwischen ECO und
CHARGE)
Kontrollleuchte READY (Elektrisch)
Bedientasten
A.Kurzzeitiger Aufruf der Wartungsinformationen
oder der Reichweite mit SCR-System und
AdBlue
®.
Je nach Ausführung: zu einer Ebene höher
zurückkehren oder aktuelle Funktion abbrechen.
B. Helligkeitsregler
Je nach Ausführung: Durchsuchen eines Menüs
oder einer Liste oder Ändern eines Werts.
Rückstellung des Tageskilometerzählers auf Null
(lange gedrückt halten).
Rückstellung der Wartungsanzeige auf Null
Je nach Ausführung: Eingabe im
Konfigurationsmenü und Bestätigung einer
Auswahl (kurz drücken).
C. Rückstellung des Tageskilometerzählers auf Null
(lange gedrückt halten).
Rückstellung der Wartungsanzeige auf Null
Je nach Ausführung: Eingabe im
Konfigurationsmenü und Bestätigung einer
Auswahl (kurz drücken).

11
Bordinstrumente

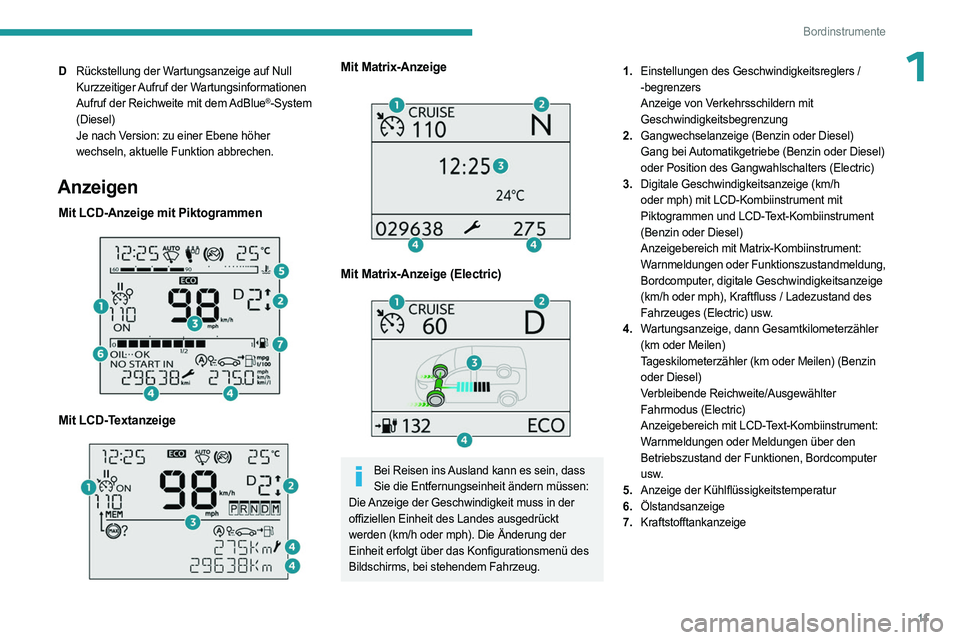

1DRückstellung der Wartungsanzeige auf Null
Kurzzeitiger Aufruf der Wartungsinformationen
Aufruf der Reichweite mit dem AdBlue
®-System
(Diesel)
Je nach Version: zu einer Ebene höher
wechseln, aktuelle Funktion abbrechen.
Anzeigen
Mit LCD-Anzeige mit Piktogrammen

Mit LCD-Textanzeige

Mit Matrix-Anzeige

Mit Matrix-Anzeige (Electric)

Bei Reisen ins Ausland kann es sein, dass Sie die Entfernungseinheit ändern müssen:
Die Anzeige der Geschwindigkeit muss in der
offiziellen Einheit des Landes ausgedrückt
werden (km/h oder mph). Die Änderung der
Einheit erfolgt über das Konfigurationsmenü des
Bildschirms, bei stehendem Fahrzeug. 1.
Einstellungen des Geschwindigkeitsreglers /
-begrenzers
Anzeige von Verkehrsschildern mit
Geschwindigkeitsbegrenzung
2. Gangwechselanzeige (Benzin oder Diesel)
Gang bei Automatikgetriebe (Benzin oder Diesel)
oder Position des Gangwahlschalters (Electric)
3. Digitale Geschwindigkeitsanzeige (km/h
oder mph) mit LCD-Kombiinstrument mit
Piktogrammen und LCD-Text-Kombiinstrument
(Benzin oder Diesel)
Anzeigebereich mit Matrix-Kombiinstrument:
Warnmeldungen oder Funktionszustandmeldung,
Bordcomputer, digitale Geschwindigkeitsanzeige
(km/h oder mph), Kraftfluss / Ladezustand des
Fahrzeuges (Electric) usw.
4. Wartungsanzeige, dann Gesamtkilometerzähler
(km oder Meilen)
Tageskilometerzähler (km oder Meilen) (Benzin
oder Diesel)
Verbleibende Reichweite/Ausgewählter
Fahrmodus (Electric)
Anzeigebereich mit LCD-Text-Kombiinstrument:
Warnmeldungen oder Meldungen über den
Betriebszustand der Funktionen, Bordcomputer
usw.
5. Anzeige der Kühlflüssigkeitstemperatur
6. Ölstandsanzeige
7. Kraftstofftankanzeige

12
Bordinstrumente

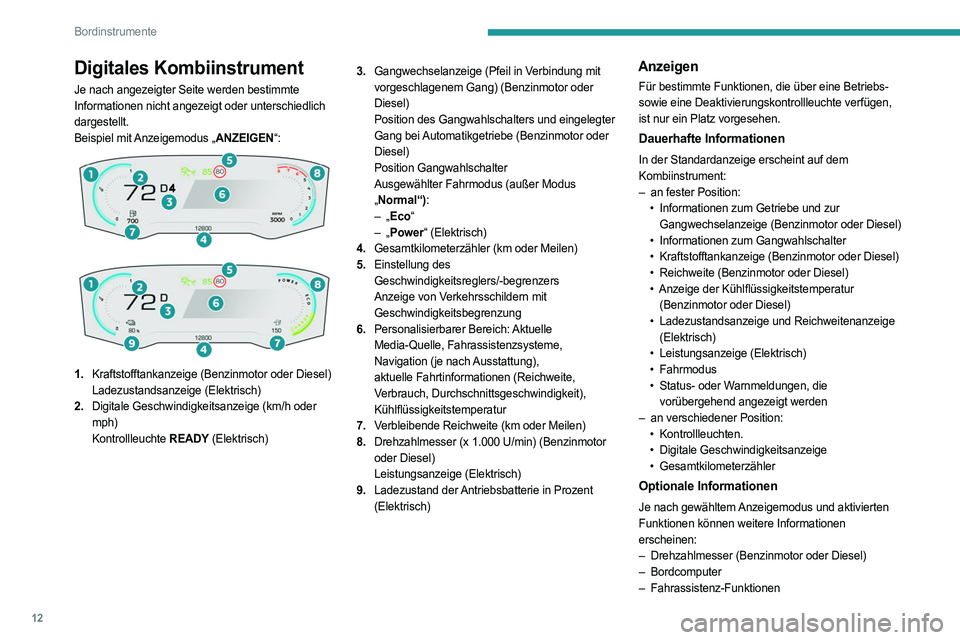

Digitales Kombiinstrument
Je nach angezeigter Seite werden bestimmte
Informationen nicht angezeigt oder unterschiedlich
dargestellt.
Beispiel mit Anzeigemodus „ANZEIGEN“:




1. Kraftstofftankanzeige (Benzinmotor oder Diesel)
Ladezustandsanzeige (Elektrisch)
2. Digitale Geschwindigkeitsanzeige (km/h oder
mph)
Kontrollleuchte READY (Elektrisch) 3.
Gangwechselanzeige (Pfeil in Verbindung mit
vorgeschlagenem Gang) (Benzinmotor oder
Diesel)
Position des Gangwahlschalters und eingelegter
Gang bei Automatikgetriebe (Benzinmotor oder
Diesel)
Position Gangwahlschalter
Ausgewählter Fahrmodus (außer Modus
„Normal“):
– „Eco“
– „Power“ (Elektrisch)
4. Gesamtkilometerzähler (km oder Meilen)
5. Einstellung des
Geschwindigkeitsreglers/-begrenzers
Anzeige von Verkehrsschildern mit
Geschwindigkeitsbegrenzung
6. Personalisierbarer Bereich: Aktuelle
Media-Quelle, Fahrassistenzsysteme,
Navigation (je nach Ausstattung),
aktuelle Fahrtinformationen (Reichweite,
Verbrauch, Durchschnittsgeschwindigkeit),
Kühlflüssigkeitstemperatur
7. Verbleibende Reichweite (km oder Meilen)
8. Drehzahlmesser (x 1.000 U/min) (Benzinmotor
oder Diesel)
Leistungsanzeige (Elektrisch)
9. Ladezustand der Antriebsbatterie in Prozent
(Elektrisch)
Anzeigen
Für bestimmte Funktionen, die über eine Betriebs-
sowie eine Deaktivierungskontrollleuchte verfügen,
ist nur ein Platz vorgesehen.
Dauerhafte Informationen
In der Standardanzeige erscheint auf dem
Kombiinstrument:
–

an fester Position:
•


Informationen zum Getriebe und zur

Gangwechselanzeige (Benzinmotor oder Diesel)
•

Informationen zum Gangwahlschalter
•


Kraftstofftankanzeige (Benzinmotor oder Diesel)
•


Reichweite (Benzinmotor oder Diesel)
•


Anzeige der Kühlflüssigkeitstemperatur

(Benzinmotor oder Diesel)
•

Ladezustandsanzeige und Reichweitenanzeige

(Elektrisch)
•

Leistungsanzeige (Elektrisch)
•

Fahrmodus
•

Status- oder W
arnmeldungen, die
vorübergehend angezeigt werden
–

an verschiedener Position:
•

Kontrollleuchten.
•

Digitale Geschwindigkeitsanzeige
•

Gesamtkilometerzähler
Optionale Informationen
Je nach gewähltem Anzeigemodus und aktivierten
Funktionen können weitere Informationen
erscheinen:
–
Drehzahlmesser (Benzinmotor oder Diesel)
–

Bordcomputer
–
Fahrassistenz-Funktionen

13
Bordinstrumente

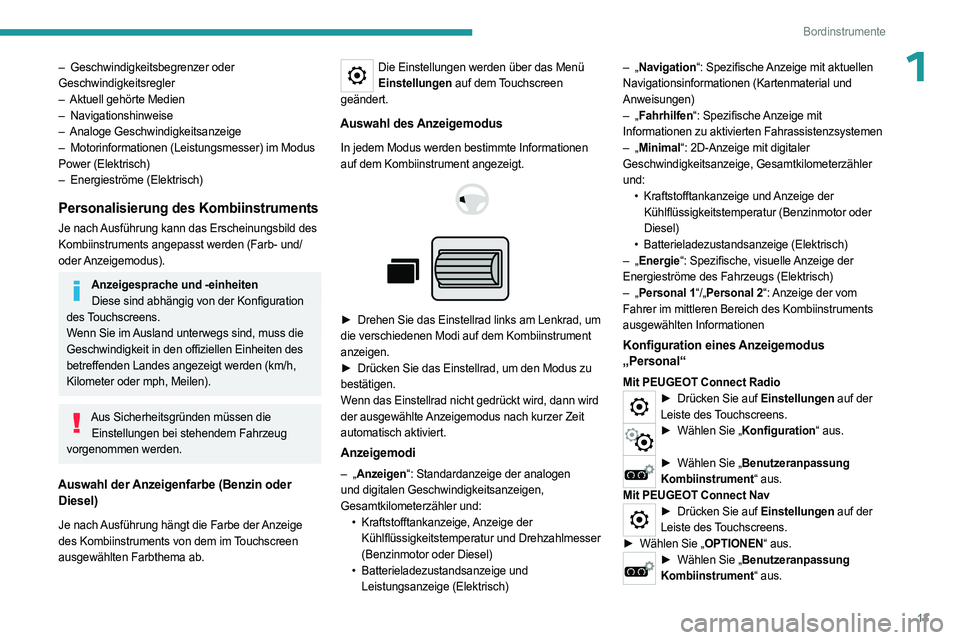

1– Geschwindigkeitsbegrenzer oder
Geschwindigkeitsregler
–

Aktuell gehörte Medien
–

Navigationshinweise
–

Analoge Geschwindigkeitsanzeige
–


Motorinformationen (Leistungsmesser) im Modus

Power (Elektrisch)
–

Energieströme (Elektrisch)
Personalisierung des Kombiinstruments
Je nach Ausführung kann das Erscheinungsbild des
Kombiinstruments angepasst werden (Farb- und/
oder Anzeigemodus).
Anzeigesprache und -einheitenDiese sind abhängig von der Konfiguration
des Touchscreens.
Wenn Sie im Ausland unterwegs sind, muss die
Geschwindigkeit in den offiziellen Einheiten des
betreffenden Landes angezeigt werden (km/h,
Kilometer oder mph, Meilen).
Aus Sicherheitsgründen müssen die Einstellungen bei stehendem Fahrzeug
vorgenommen werden.
Auswahl der Anzeigenfarbe (Benzin oder Diesel)
Je nach Ausführung hängt die Farbe der Anzeige
des Kombiinstruments von dem im Touchscreen
ausgewählten Farbthema ab.
Die Einstellungen werden über das Menü
Einstellungen auf dem Touchscreen
geändert.
Auswahl des Anzeigemodus
In jedem Modus werden bestimmte Informationen
auf dem Kombiinstrument angezeigt.




► Drehen Sie das Einstellrad links am Lenkrad, um
die verschiedenen Modi auf dem Kombiinstrument
anzeigen.
►

Drücken Sie das Einstellrad, um den Modus zu

bestätigen.
Wenn das Einstellrad nicht gedrückt wird, dann wird
der ausgewählte Anzeigemodus nach kurzer Zeit
automatisch aktiviert.
Anzeigemodi
– „Anzeigen“: Standardanzeige der analogen
und digitalen Geschwindigkeitsanzeigen,
Gesamtkilometerzähler und: •

Kraftstofftankanzeige,
Anzeige der
Kühlflüssigkeitstemperatur und Drehzahlmesser
(Benzinmotor oder Diesel)
•

Batterieladezustandsanzeige und

Leistungsanzeige (Elektrisch) –
„Navigation“: Spezifische Anzeige mit aktuellen
Navigationsinformationen (Kartenmaterial und
Anweisungen)
– „Fahrhilfen“: Spezifische Anzeige mit
Informationen zu aktivierten Fahrassistenzsystemen
– „Minimal“: 2D-Anzeige mit digitaler
Geschwindigkeitsanzeige, Gesamtkilometerzähler
und: •
Kraftstofftankanzeige und
Anzeige der
Kühlflüssigkeitstemperatur (Benzinmotor oder
Diesel)
•
Batterieladezustandsanzeige (Elektrisch)
–
„Energie“: Spezifische, visuelle Anzeige der
Energieströme des Fahrzeugs (Elektrisch)
– „Personal 1“/„Personal 2“: Anzeige der vom
Fahrer im mittleren Bereich des Kombiinstruments
ausgewählten Informationen
Konfiguration eines Anzeigemodus
„Personal“
Mit PEUGEOT Connect Radio► Drücken Sie auf Einstellungen auf der
Leiste des Touchscreens.
► Wählen Sie „ Konfiguration“ aus.
► Wählen Sie „Benutzeranpassung
Kombiinstrument“ aus.
Mit PEUGEOT Connect Nav
► Drücken Sie auf Einstellungen auf der
Leiste des Touchscreens.
►

Wählen Sie „
OPTIONEN“ aus.
► Wählen Sie „ Benutzeranpassung
Kombiinstrument“ aus.

14
Bordinstrumente

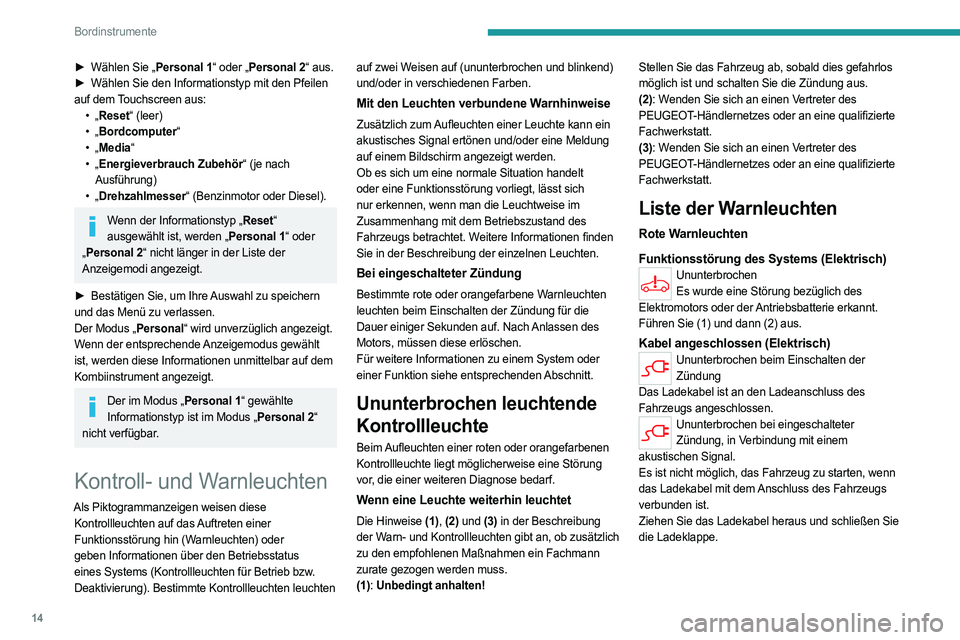

► Wählen Sie „Personal 1“ oder „Personal 2“ aus.
► Wählen Sie den Informationstyp mit den Pfeilen
auf dem Touchscreen aus: •
„Reset“ (leer)
•
„Bordcomputer“
•
„Media“
•
„Energieverbrauch Zubehör“ (je nach Ausführung)
•
„Drehzahlmesser“ (Benzinmotor oder Diesel).
Wenn der Informationstyp „Reset“ ausgewählt ist, werden „Personal 1“ oder
„ Personal 2“ nicht länger in der Liste der
Anzeigemodi angezeigt.
►

Bestätigen Sie, um Ihre
Auswahl zu speichern
und das Menü zu verlassen.
Der Modus „Personal“ wird unverzüglich angezeigt.
Wenn der entsprechende Anzeigemodus gewählt
ist, werden diese Informationen unmittelbar auf dem
Kombiinstrument angezeigt.
Der im Modus „Personal 1“ gewählte Informationstyp ist im Modus „Personal 2“
nicht verfügbar.
Kontroll- und Warnleuchten
Als Piktogrammanzeigen weisen diese Kontrollleuchten auf das Auftreten einer
Funktionsstörung hin (Warnleuchten) oder
geben Informationen über den Betriebsstatus
eines Systems (Kontrollleuchten für Betrieb bzw.
Deaktivierung). Bestimmte Kontrollleuchten leuchten auf zwei Weisen auf (ununterbrochen und blinkend)
und/oder in verschiedenen Farben.
Mit den Leuchten verbundene Warnhinweise
Zusätzlich zum Aufleuchten einer Leuchte kann ein
akustisches Signal ertönen und/oder eine Meldung
auf einem Bildschirm angezeigt werden.
Ob es sich um eine normale Situation handelt
oder eine Funktionsstörung vorliegt, lässt sich
nur erkennen, wenn man die Leuchtweise im
Zusammenhang mit dem Betriebszustand des
Fahrzeugs betrachtet. Weitere Informationen finden
Sie in der Beschreibung der einzelnen Leuchten.
Bei eingeschalteter Zündung
Bestimmte rote oder orangefarbene Warnleuchten
leuchten beim Einschalten der Zündung für die
Dauer einiger Sekunden auf. Nach Anlassen des
Motors, müssen diese erlöschen.
Für weitere Informationen zu einem System oder
einer Funktion siehe entsprechenden Abschnitt.
Ununterbrochen leuchtende
Kontrollleuchte
Beim Aufleuchten einer roten oder orangefarbenen
Kontrollleuchte liegt möglicherweise eine Störung
vor, die einer weiteren Diagnose bedarf.
Wenn eine Leuchte weiterhin leuchtet
Die Hinweise (1),
(2) und (3) in der Beschreibung
der Warn- und Kontrollleuchten gibt an, ob zusätzlich
zu den empfohlenen Maßnahmen ein Fachmann
zurate gezogen werden muss.
(1): Unbedingt anhalten! Stellen Sie das Fahrzeug ab, sobald dies gefahrlos
möglich ist und schalten Sie die Zündung aus.
(2): Wenden Sie sich an einen Vertreter des
PEUGEOT-Händlernetzes oder an eine qualifizierte
Fachwerkstatt.
(3): Wenden Sie sich an einen Vertreter des
PEUGEOT-Händlernetzes oder an eine qualifizierte
Fachwerkstatt.
Liste der Warnleuchten
Rote Warnleuchten
Funktionsstörung des Systems (Elektrisch)
Ununterbrochen
Es wurde eine Störung bezüglich des
Elektromotors oder der Antriebsbatterie erkannt.
Führen Sie (1) und dann (2) aus.
Kabel angeschlossen (Elektrisch)Ununterbrochen beim Einschalten der Zündung
Das Ladekabel ist an den Ladeanschluss des
Fahrzeugs angeschlossen.
Ununterbrochen bei eingeschalteter Zündung, in Verbindung mit einem
akustischen Signal.
Es ist nicht möglich, das Fahrzeug zu starten, wenn
das Ladekabel mit dem Anschluss des Fahrzeugs
verbunden ist.
Ziehen Sie das Ladekabel heraus und schließen Sie
die Ladeklappe.
