2022 PEUGEOT PARTNER Betriebsanleitungen (in German)

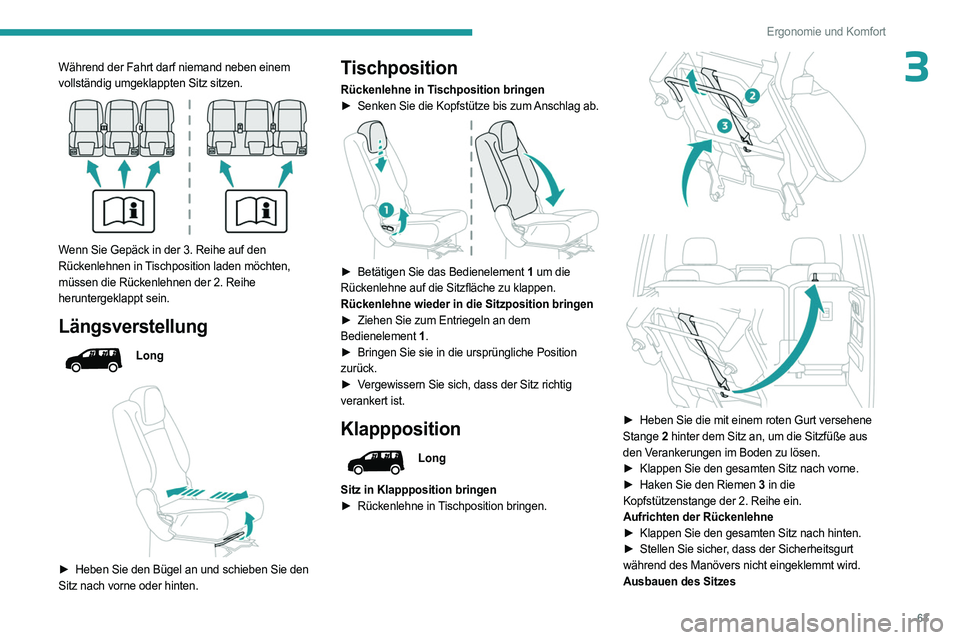

63
Ergonomie und Komfort
3Während der Fahrt darf niemand neben einem
vollständig umgeklappten Sitz sitzen.


Wenn Sie Gepäck in der 3. Reihe auf den
Rückenlehnen in Tischposition laden möchten,
müssen die Rückenlehnen der 2. Reihe
heruntergeklappt sein.
Längsverstellung
Long


► Heben Sie den Bügel an und schieben Sie den
Sitz nach vorne oder hinten.
Tischposition
Rückenlehne in Tischposition bringen
► Senken Sie die Kopfstütze bis zum Anschlag ab.


► Betätigen Sie das Bedienelement 1 um die
Rückenlehne auf die Sitzfläche zu klappen.
Rückenlehne wieder in die Sitzposition bringen
►

Ziehen Sie zum Entriegeln an dem

Bedienelement 1.
►

Bringen Sie sie in die ursprüngliche Position

zurück.
►

V
ergewissern Sie sich, dass der Sitz richtig
verankert ist.
Klappposition
Long
Sitz in Klappposition bringen
►

Rückenlehne in
Tischposition bringen.




► Heben Sie die mit einem roten Gurt versehene
Stange 2 hinter dem Sitz an, um die Sitzfüße aus
den Verankerungen im Boden zu lösen.
►

Klappen Sie den gesamten Sitz nach vorne.
►


Haken Sie den Riemen
3 in die
Kopfstützenstange der 2. Reihe ein.
Aufrichten der Rückenlehne
►

Klappen Sie den gesamten Sitz nach hinten.
►


Stellen Sie sicher
, dass der Sicherheitsgurt
während des Manövers nicht eingeklemmt wird.
Ausbauen des Sitzes

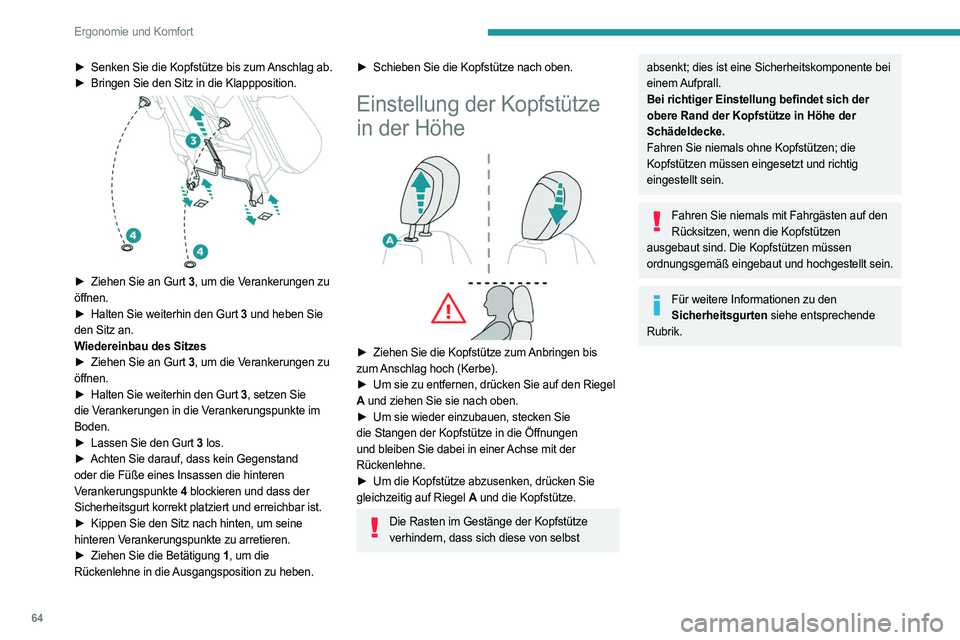

64
Ergonomie und Komfort
► Senken Sie die Kopfstütze bis zum Anschlag ab.
► Bringen Sie den Sitz in die Klappposition.

► Ziehen Sie an Gurt 3, um die Verankerungen zu
öffnen.
►

Halten Sie weiterhin den Gurt
3 und heben Sie
den Sitz an.
Wiedereinbau des Sitzes
►

Ziehen Sie an Gurt
3, um die Verankerungen zu
öffnen.
►

Halten Sie weiterhin den Gurt
3, setzen Sie
die Verankerungen in die Verankerungspunkte im
Boden.
►

Lassen Sie den Gurt
3 los.
►

Achten Sie darauf, dass kein Gegenstand

oder die Füße eines Insassen die hinteren
Verankerungspunkte 4 blockieren und dass der
Sicherheitsgurt korrekt platziert und erreichbar ist.
►

Kippen Sie den Sitz nach hinten, um seine

hinteren Verankerungspunkte zu arretieren.
►

Ziehen Sie die Betätigung
1, um die
Rückenlehne in die Ausgangsposition zu heben.
► Schieben Sie die Kopfstütze nach oben.
Einstellung der Kopfstütze
in der Höhe


► Ziehen Sie die Kopfstütze zum Anbringen bis
zum Anschlag hoch (Kerbe).
►

Um sie zu entfernen, drücken Sie auf den Riegel

A und ziehen Sie sie nach oben.
►

Um sie wieder einzubauen, stecken Sie

die Stangen der Kopfstütze in die Öffnungen
und bleiben Sie dabei in einer Achse mit der
Rückenlehne.
►

Um die Kopfstütze abzusenken, drücken Sie

gleichzeitig auf Riegel A und die Kopfstütze.
Die Rasten im Gestänge der Kopfstütze
verhindern, dass sich diese von selbst
absenkt; dies ist eine Sicherheitskomponente bei
einem Aufprall.
Bei richtiger Einstellung befindet sich der
obere Rand der Kopfstütze in Höhe der
Schädeldecke.
Fahren Sie niemals ohne Kopfstützen; die
Kopfstützen müssen eingesetzt und richtig
eingestellt sein.
Fahren Sie niemals mit Fahrgästen auf den Rücksitzen, wenn die Kopfstützen
ausgebaut sind. Die Kopfstützen müssen
ordnungsgemäß eingebaut und hochgestellt sein.
Für weitere Informationen zu den Sicherheitsgurten siehe entsprechende
Rubrik.

65
Ergonomie und Komfort
3Innenausstattung
Fußmatten
Einbau

Benutzen Sie, wenn Sie die Fußmatte auf der
Fahrerseite anbringen, nur die im Bodenbelag
vorhandenen Befestigungen.
Die anderen Fußmatten werden lediglich über den
Bodenbelag gelegt.
Ausbau/Einbau
► Um die Fußmatte auf der Fahrerseite
herauszunehmen, schieben Sie den Sitz so weit
wie möglich nach hinten und drehen Sie die
Befestigungen um eine Vierteldrehung.


► Um die Fußmatte wieder einzubauen,
bringen Sie sie in Position und bringen Sie die
Befestigungen durch eine Vierteldrehung wieder an.
►

V
ergewissern Sie sich, dass die Fußmatte richtig
befestigt ist.
Um ein Blockieren der Pedale zu vermeiden:
–

Benutzen Sie bitte nur Fußmatten, die auf

die im Fahrzeug vorhandenen Befestigungen
passen; diese Befestigungen müssen
grundsätzlich verwendet werden,
–

Legen Sie niemals mehrere Fußmatten

übereinander.
Die Verwendung einer nicht von PEUGEOT
zugelassenen Fußmatte kann den Zugang
zu den Pedalen behindern und den Betrieb
des Geschwindigkeitsreglers/-begrenzers
beeinträchtigen.
Die zugelassenen Fußmatten sind mit zwei
Befestigungen unter dem Sitz ausgestattet.
Dachablage



Sie befindet sich oberhalb der Sonnenblenden
und ermöglicht das Verstauen verschiedener
Gegenstände.
Dach und Dachstaufächer

Oberes Staufach und mittleren Staufach

Das obere Staufach (1) befindet sich oberhalb der
Sonnenblenden und ermöglicht das Verstauen
verschiedener Gegenstände.
Über dem Dachhimmel befindet sich ein
Staufach
(2)
.
Das maximal zulässige Ladegewicht beträgt 6
kg.

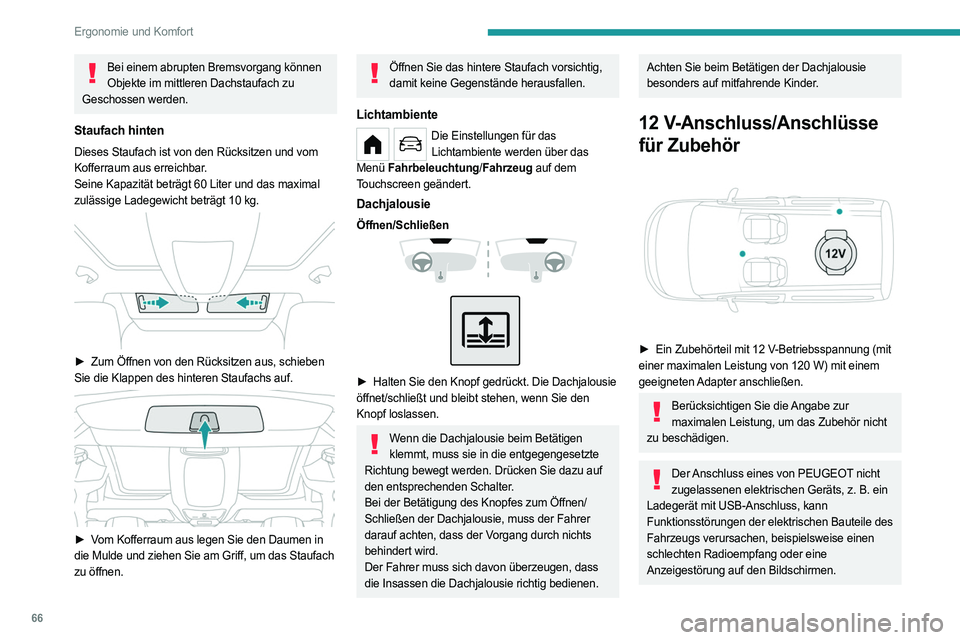

66
Ergonomie und Komfort
Bei einem abrupten Bremsvorgang können Objekte im mittleren Dachstaufach zu
Geschossen werden.
Staufach hinten
Dieses Staufach ist von den Rücksitzen und vom
Kofferraum aus erreichbar.
Seine Kapazität beträgt 60
Liter und das maximal
zulässige Ladegewicht beträgt 10
kg.


► Zum Öffnen von den Rücksitzen aus, schieben
Sie die Klappen des hinteren Staufachs auf.


► Vom Kofferraum aus legen Sie den Daumen in
die Mulde und ziehen Sie am Griff, um das Staufach
zu öffnen.
Öffnen Sie das hintere Staufach vorsichtig, damit keine Gegenstände herausfallen.
Lichtambiente
Die Einstellungen für das Lichtambiente werden über das
Menü Fahrbeleuchtung/ Fahrzeug auf dem
Touchscreen geändert.
Dachjalousie
Öffnen/Schließen



► Halten Sie den Knopf gedrückt. Die Dachjalousie
öffnet/schließt und bleibt stehen, wenn Sie den
Knopf loslassen.
Wenn die Dachjalousie beim Betätigen klemmt, muss sie in die entgegengesetzte
Richtung bewegt werden. Drücken Sie dazu auf
den entsprechenden Schalter.
Bei der Betätigung des Knopfes zum Öffnen/
Schließen der Dachjalousie, muss der Fahrer
darauf achten, dass der Vorgang durch nichts
behindert wird.
Der Fahrer muss sich davon überzeugen, dass
die Insassen die Dachjalousie richtig bedienen.
Achten Sie beim Betätigen der Dachjalousie
besonders auf mitfahrende Kinder.
12 V-Anschluss/Anschlüsse
für Zubehör


► Ein Zubehörteil mit 12 V-Betriebsspannung (mit
einer maximalen Leistung von 120 W) mit einem
geeigneten Adapter anschließen.
Berücksichtigen Sie die Angabe zur maximalen Leistung, um das Zubehör nicht
zu beschädigen.
Der Anschluss eines von PEUGEOT nicht zugelassenen elektrischen Geräts, z. B. ein
Ladegerät mit USB-Anschluss, kann
Funktionsstörungen der elektrischen Bauteile des
Fahrzeugs verursachen, beispielsweise einen
schlechten Radioempfang oder eine
Anzeigestörung auf den Bildschirmen.

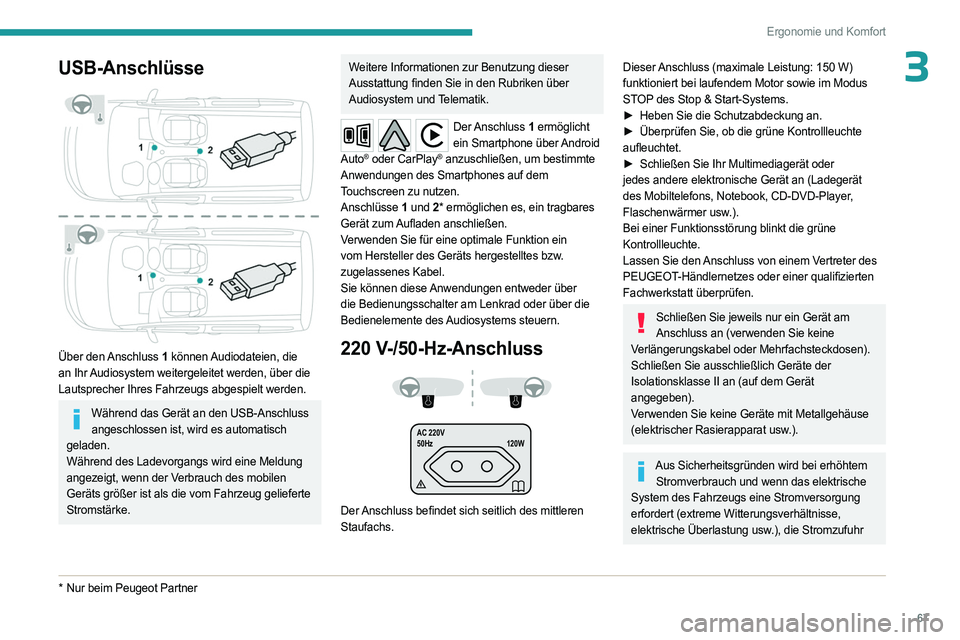

67
Ergonomie und Komfort
3USB-Anschlüsse

Über den Anschluss 1 können Audiodateien, die
an Ihr Audiosystem weitergeleitet werden, über die
Lautsprecher Ihres Fahrzeugs abgespielt werden.
Während das Gerät an den USB-Anschluss angeschlossen ist, wird es automatisch
geladen.
Während des Ladevorgangs wird eine Meldung
angezeigt, wenn der Verbrauch des mobilen
Geräts größer ist als die vom Fahrzeug gelieferte
Stromstärke.
* Nur beim Peugeot Partner
Weitere Informationen zur Benutzung dieser
Ausstattung finden Sie in den Rubriken über
Audiosystem und Telematik.
Der Anschluss 1 ermöglicht
ein Smartphone über Android
Auto
® oder CarPlay® anzuschließen, um bestimmte
Anwendungen des Smartphones auf dem
Touchscreen zu nutzen.
Anschlüsse 1 und 2 * ermöglichen es, ein tragbares
Gerät zum Aufladen anschließen.
Verwenden Sie für eine optimale Funktion ein
vom Hersteller des Geräts hergestelltes bzw.
zugelassenes Kabel.
Sie können diese Anwendungen entweder über
die Bedienungsschalter am Lenkrad oder über die
Bedienelemente des Audiosystems steuern.
220 V-/50-Hz-Anschluss


AC 220V
50Hz 120W

Der Anschluss befindet sich seitlich des mittleren
Staufachs.
Dieser Anschluss (maximale Leistung: 150 W)
funktioniert bei laufendem Motor sowie im Modus
STOP des Stop & Start-Systems.
►

Heben Sie die Schutzabdeckung an.
►


Überprüfen Sie, ob die grüne Kontrollleuchte

aufleuchtet.
►

Schließen Sie Ihr Multimediagerät oder

jedes andere elektronische Gerät an (Ladegerät
des Mobiltelefons, Notebook, CD-DVD-Player,
Flaschenwärmer usw.).
Bei einer Funktionsstörung blinkt die grüne
Kontrollleuchte.
Lassen Sie den Anschluss von einem Vertreter des
PEUGEOT-Händlernetzes oder einer qualifizierten
Fachwerkstatt überprüfen.
Schließen Sie jeweils nur ein Gerät am Anschluss an (verwenden Sie keine
Verlängerungskabel oder Mehrfachsteckdosen).
Schließen Sie ausschließlich Geräte der
Isolationsklasse II an (auf dem Gerät
angegeben).
Verwenden Sie keine Geräte mit Metallgehäuse
(elektrischer Rasierapparat usw.).
Aus Sicherheitsgründen wird bei erhöhtem Stromverbrauch und wenn das elektrische
System des Fahrzeugs eine Stromversorgung
erfordert (extreme Witterungsverhältnisse,
elektrische Überlastung usw.), die Stromzufuhr

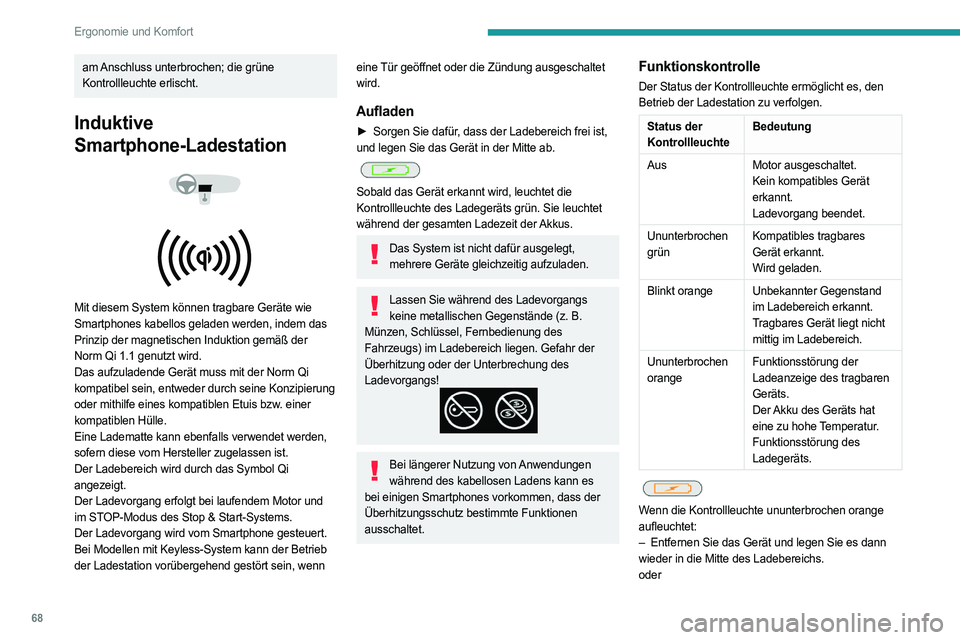

68
Ergonomie und Komfort
am Anschluss unterbrochen; die grüne
Kontrollleuchte erlischt.
Induktive
Smartphone-Ladestation




Mit diesem System können tragbare Geräte wie
Smartphones kabellos geladen werden, indem das
Prinzip der magnetischen Induktion gemäß der
Norm Qi 1.1 genutzt wird.
Das aufzuladende Gerät muss mit der Norm Qi
kompatibel sein, entweder durch seine Konzipierung
oder mithilfe eines kompatiblen Etuis bzw. einer
kompatiblen Hülle.
Eine Ladematte kann ebenfalls verwendet werden,
sofern diese vom Hersteller zugelassen ist.
Der Ladebereich wird durch das Symbol Qi
angezeigt.
Der Ladevorgang erfolgt bei laufendem Motor und
im STOP-Modus des Stop & Start-Systems.
Der Ladevorgang wird vom Smartphone gesteuert.
Bei Modellen mit Keyless-System kann der Betrieb
der Ladestation vorübergehend gestört sein, wenn
eine Tür geöffnet oder die Zündung ausgeschaltet
wird.
Aufladen
► Sorgen Sie dafür , dass der Ladebereich frei ist,
und legen Sie das Gerät in der Mitte ab.


Sobald das Gerät erkannt wird, leuchtet die
Kontrollleuchte des Ladegeräts grün. Sie leuchtet
während der gesamten Ladezeit der Akkus.
Das System ist nicht dafür ausgelegt, mehrere Geräte gleichzeitig aufzuladen.
Lassen Sie während des Ladevorgangs keine metallischen Gegenstände (z. B.
Münzen, Schlüssel, Fernbedienung des
Fahrzeugs) im Ladebereich liegen. Gefahr der
Überhitzung oder der Unterbrechung des
Ladevorgangs!
Bei längerer Nutzung von Anwendungen während des kabellosen Ladens kann es
bei einigen Smartphones vorkommen, dass der
Überhitzungsschutz bestimmte Funktionen
ausschaltet.
Funktionskontrolle
Der Status der Kontrollleuchte ermöglicht es, den
Betrieb der Ladestation zu verfolgen.
Status der
Kontrollleuchte Bedeutung
Aus Motor ausgeschaltet.
Kein kompatibles Gerät
erkannt.
Ladevorgang beendet.
Ununterbrochen
grün Kompatibles tragbares
Gerät erkannt.
Wird geladen.
Blinkt orange Unbekannter Gegenstand im Ladebereich erkannt.
Tragbares Gerät liegt nicht
mittig im Ladebereich.
Ununterbrochen
orange Funktionsstörung der
Ladeanzeige des tragbaren
Geräts.
Der Akku des Geräts hat
eine zu hohe Temperatur.
Funktionsstörung des
Ladegeräts.


Wenn die Kontrollleuchte ununterbrochen orange
aufleuchtet:
–

Entfernen Sie das Gerät und legen Sie es dann

wieder in die Mitte des Ladebereichs.
oder

69
Ergonomie und Komfort

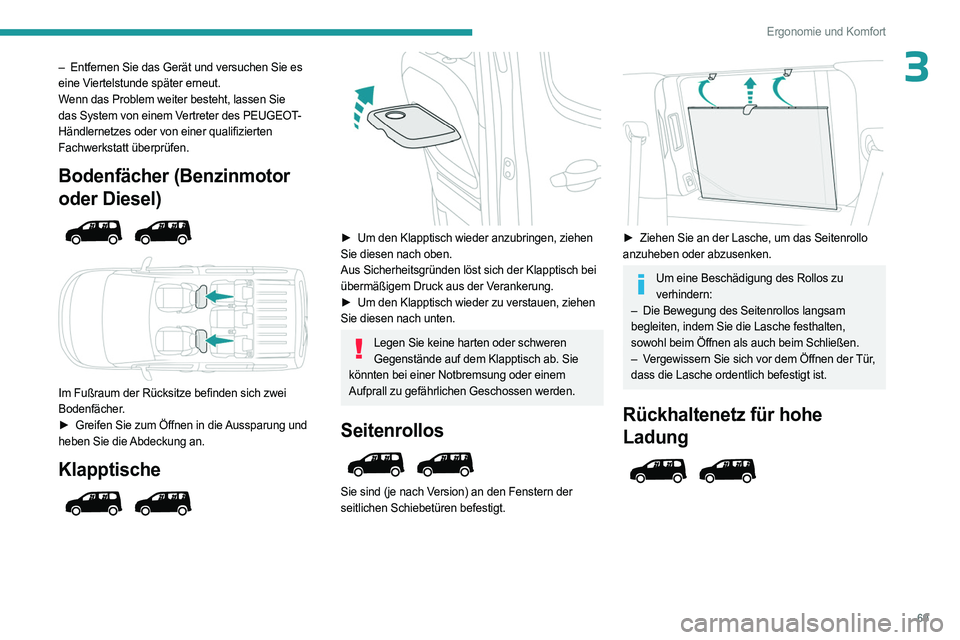

3– Entfernen Sie das Gerät und versuchen Sie es
eine Viertelstunde später erneut.
Wenn das Problem weiter besteht, lassen Sie
das System von einem Vertreter des PEUGEOT-
Händlernetzes oder von einer qualifizierten
Fachwerkstatt überprüfen.
Bodenfächer (Benzinmotor
oder Diesel)




Im Fußraum der Rücksitze befinden sich zwei
Bodenfächer.
►
Greifen Sie zum Öffnen in die
Aussparung und
heben Sie die Abdeckung an.
Klapptische



► Um den Klapptisch wieder anzubringen, ziehen
Sie diesen nach oben.
Aus Sicherheitsgründen löst sich der Klapptisch bei
übermäßigem Druck aus der Verankerung.
►

Um den Klapptisch wieder zu verstauen, ziehen

Sie diesen nach unten.
Legen Sie keine harten oder schweren Gegenstände auf dem Klapptisch ab. Sie
könnten bei einer Notbremsung oder einem
Aufprall zu gefährlichen Geschossen werden.
Seitenrollos

Sie sind (je nach Version) an den Fenstern der
seitlichen Schiebetüren befestigt.


► Ziehen Sie an der Lasche, um das Seitenrollo
anzuheben oder abzusenken.
Um eine Beschädigung des Rollos zu verhindern:
–

Die Bewegung des Seitenrollos langsam

begleiten, indem Sie die Lasche festhalten,
sowohl beim Öffnen als auch beim Schließen.
–

V

ergewissern Sie sich vor dem Öffnen der Tür,
dass die Lasche ordentlich befestigt ist.
Rückhaltenetz für hohe
Ladung

70
Ergonomie und Komfort

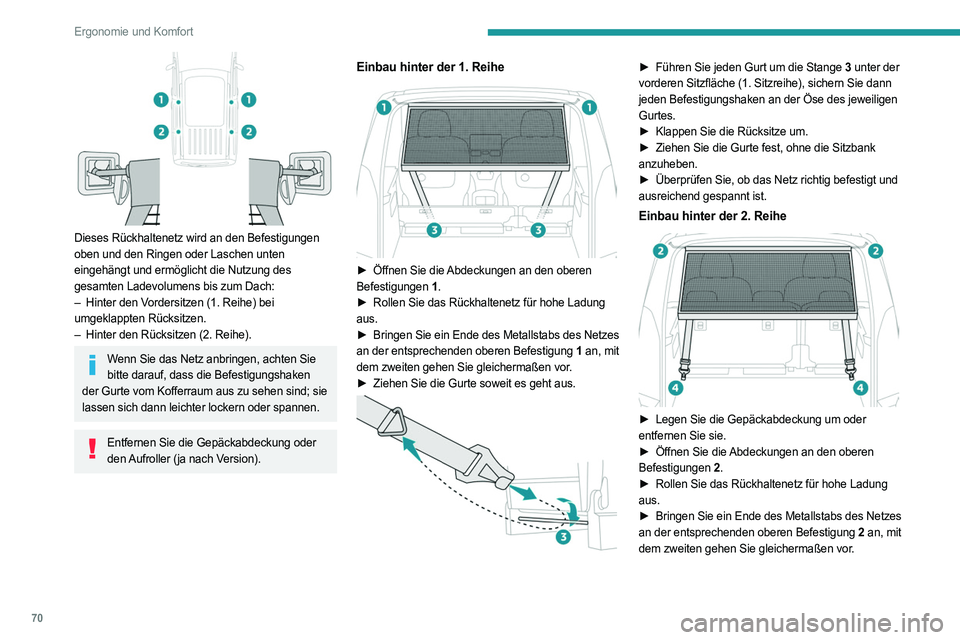

Dieses Rückhaltenetz wird an den Befestigungen
oben und den Ringen oder Laschen unten
eingehängt und ermöglicht die Nutzung des
gesamten Ladevolumens bis zum Dach:
–
Hinter den V
ordersitzen (1. Reihe) bei
umgeklappten Rücksitzen.
–

Hinter den Rücksitzen (2. Reihe).
Wenn Sie das Netz anbringen, achten Sie bitte darauf, dass die Befestigungshaken
der Gurte vom Kofferraum aus zu sehen sind; sie
lassen sich dann leichter lockern oder spannen.
Entfernen Sie die Gepäckabdeckung oder den Aufroller (ja nach Version).
Einbau hinter der 1. Reihe

► Öffnen Sie die Abdeckungen an den oberen
Befestigungen 1.
►

Rollen Sie das Rückhaltenetz für hohe Ladung

aus.
►

Bringen
Sie ein Ende des Metallstabs des Netzes
an der entsprechenden oberen Befestigung 1 an, mit
dem zweiten gehen Sie gleichermaßen vor.
►

Ziehen Sie die Gurte soweit es geht aus.

► Führen Sie jeden Gurt um die Stange 3 unter der
vorderen Sitzfläche (1. Sitzreihe), sichern Sie dann
jeden Befestigungshaken an der Öse des jeweiligen
Gurtes.
►

Klappen Sie die Rücksitze um.
►


Ziehen Sie die Gurte fest, ohne die Sitzbank

anzuheben.
►

Überprüfen Sie, ob das Netz richtig befestigt und

ausreichend gespannt ist.
Einbau hinter der 2. Reihe

► Legen Sie die Gepäckabdeckung um oder
entfernen Sie sie.
►

Öffnen Sie die
Abdeckungen an den oberen
Befestigungen 2.
►

Rollen Sie das Rückhaltenetz für hohe Ladung

aus.
►

Bringen
Sie ein Ende des Metallstabs des Netzes
an der entsprechenden oberen Befestigung 2 an, mit
dem zweiten gehen Sie gleichermaßen vor.
