2022 PEUGEOT PARTNER Betriebsanleitungen (in German)

23
Bordinstrumente

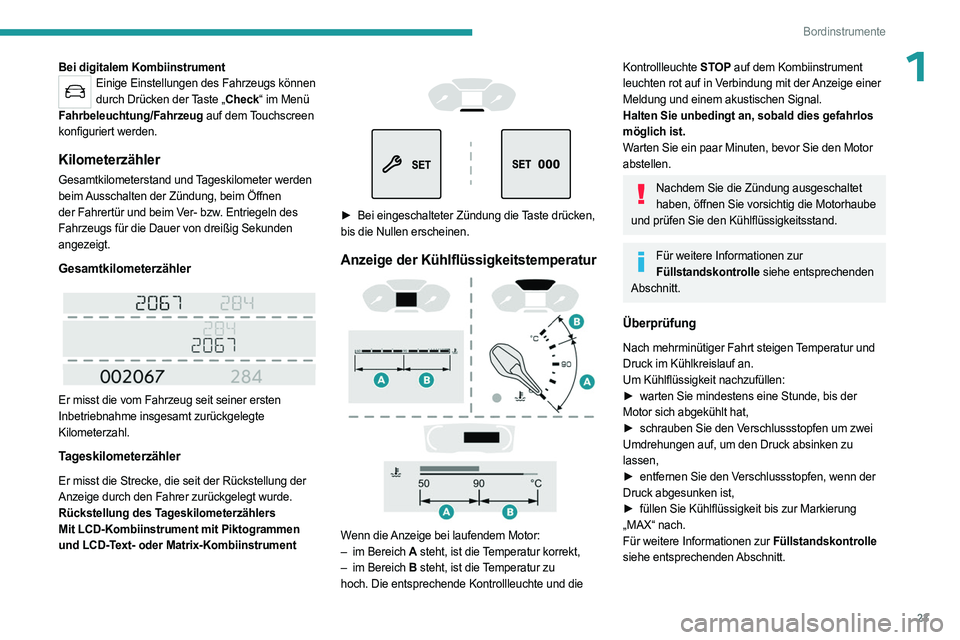

1Bei digitalem KombiinstrumentEinige Einstellungen des Fahrzeugs können durch Drücken der Taste „Check“ im Menü
Fahrbeleuchtung/Fahrzeug auf dem Touchscreen
konfiguriert werden.
Kilometerzähler
Gesamtkilometerstand und Tageskilometer werden
beim Ausschalten der Zündung, beim Öffnen
der Fahrertür und beim Ver- bzw. Entriegeln des
Fahrzeugs für die Dauer von dreißig Sekunden
angezeigt.
Gesamtkilometerzähler


Er misst die vom Fahrzeug seit seiner ersten
Inbetriebnahme insgesamt zurückgelegte
Kilometerzahl.
Tageskilometerzähler
Er misst die Strecke, die seit der Rückstellung der
Anzeige durch den Fahrer zurückgelegt wurde.
Rückstellung des Tageskilometerzählers
Mit LCD-Kombiinstrument mit Piktogrammen
und LCD-Text- oder Matrix-Kombiinstrument




► Bei eingeschalteter Zündung die Taste drücken,
bis die Nullen erscheinen.
Anzeige der Kühlflüssigkeitstemperatur

Wenn die Anzeige bei laufendem Motor:
– im Bereich A steht, ist die Temperatur korrekt,
–

im Bereich
B steht, ist die Temperatur zu
hoch. Die entsprechende Kontrollleuchte und die
Kontrollleuchte STOP auf dem Kombiinstrument
leuchten rot auf in Verbindung mit der Anzeige einer
Meldung und einem akustischen Signal.
Halten Sie unbedingt an, sobald dies gefahrlos
möglich ist.
Warten Sie ein paar Minuten, bevor Sie den Motor
abstellen.
Nachdem Sie die Zündung ausgeschaltet haben, öffnen Sie vorsichtig die Motorhaube
und prüfen Sie den Kühlflüssigkeitsstand.
Für weitere Informationen zur Füllstandskontrolle siehe entsprechenden
Abschnitt.
Überprüfung
Nach mehrminütiger Fahrt steigen Temperatur und
Druck im Kühlkreislauf an.
Um Kühlflüssigkeit nachzufüllen:
►

warten Sie mindestens eine Stunde, bis der

Motor sich abgekühlt hat,
►

schrauben Sie den V
erschlussstopfen um zwei
Umdrehungen auf, um den Druck absinken zu
lassen,
►

entfernen Sie den V
erschlussstopfen, wenn der
Druck abgesunken ist,
►

füllen Sie Kühlflüssigkeit bis zur Markierung

„MAX“ nach.
Für weitere Informationen zur Füllstandskontrolle
siehe entsprechenden Abschnitt.

24
Bordinstrumente

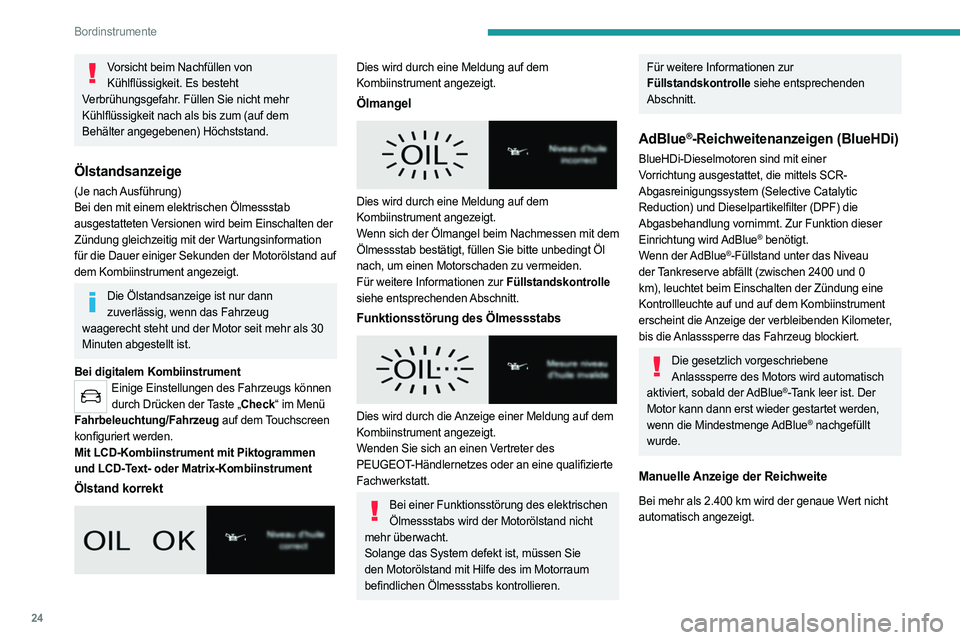

Vorsicht beim Nachfüllen von Kühlflüssigkeit. Es besteht
Verbrühungsgefahr. Füllen Sie nicht mehr
Kühlflüssigkeit nach als bis zum (auf dem
Behälter angegebenen) Höchststand.
Ölstandsanzeige
(Je nach Ausführung)
Bei den mit einem elektrischen Ölmessstab
ausgestatteten Versionen wird beim Einschalten der
Zündung gleichzeitig mit der Wartungsinformation
für die Dauer einiger Sekunden der Motorölstand auf
dem Kombiinstrument angezeigt.
Die Ölstandsanzeige ist nur dann zuverlässig, wenn das Fahrzeug
waagerecht steht und der Motor seit mehr als 30
Minuten abgestellt ist.
Bei digitalem Kombiinstrument
Einige Einstellungen des Fahrzeugs können durch Drücken der Taste „Check“ im Menü
Fahrbeleuchtung/Fahrzeug auf dem Touchscreen
konfiguriert werden.
Mit LCD-Kombiinstrument mit Piktogrammen
und LCD-Text- oder Matrix-Kombiinstrument
Ölstand korrekt

Dies wird durch eine Meldung auf dem
Kombiinstrument angezeigt.
Ölmangel

Dies wird durch eine Meldung auf dem
Kombiinstrument angezeigt.
Wenn sich der Ölmangel beim Nachmessen mit dem
Ölmessstab bestätigt, füllen Sie bitte unbedingt Öl
nach, um einen Motorschaden zu vermeiden.
Für weitere Informationen zur Füllstandskontrolle
siehe entsprechenden Abschnitt.
Funktionsstörung des Ölmessstabs

Dies wird durch die Anzeige einer Meldung auf dem
Kombiinstrument angezeigt.
Wenden Sie sich an einen Vertreter des
PEUGEOT-Händlernetzes oder an eine qualifizierte
Fachwerkstatt.
Bei einer Funktionsstörung des elektrischen Ölmessstabs wird der Motorölstand nicht
mehr überwacht.
Solange das System defekt ist, müssen Sie
den Motorölstand mit Hilfe des im Motorraum
befindlichen Ölmessstabs kontrollieren.
Für weitere Informationen zur
Füllstandskontrolle siehe entsprechenden
Abschnitt.
AdBlue®-Reichweitenanzeigen (BlueHDi)
BlueHDi-Dieselmotoren sind mit einer
Vorrichtung ausgestattet, die mittels SCR-
Abgasreinigungssystem (Selective Catalytic
Reduction) und Dieselpartikelfilter (DPF) die
Abgasbehandlung vornimmt. Zur Funktion dieser
Einrichtung wird AdBlue
® benötigt.
Wenn der AdBlue®-Füllstand unter das Niveau
der Tankreserve abfällt (zwischen 2400 und 0
km), leuchtet beim Einschalten der Zündung eine
Kontrollleuchte auf und auf dem Kombiinstrument
erscheint die Anzeige der verbleibenden Kilometer,
bis die Anlasssperre das Fahrzeug blockiert.
Die gesetzlich vorgeschriebene Anlasssperre des Motors wird automatisch
aktiviert, sobald der AdBlue
®-Tank leer ist. Der
Motor kann dann erst wieder gestartet werden,
wenn die Mindestmenge AdBlue
® nachgefüllt
wurde.
Manuelle Anzeige der Reichweite
Bei mehr als 2.400 km wird der genaue Wert nicht
automatisch angezeigt.

25
Bordinstrumente

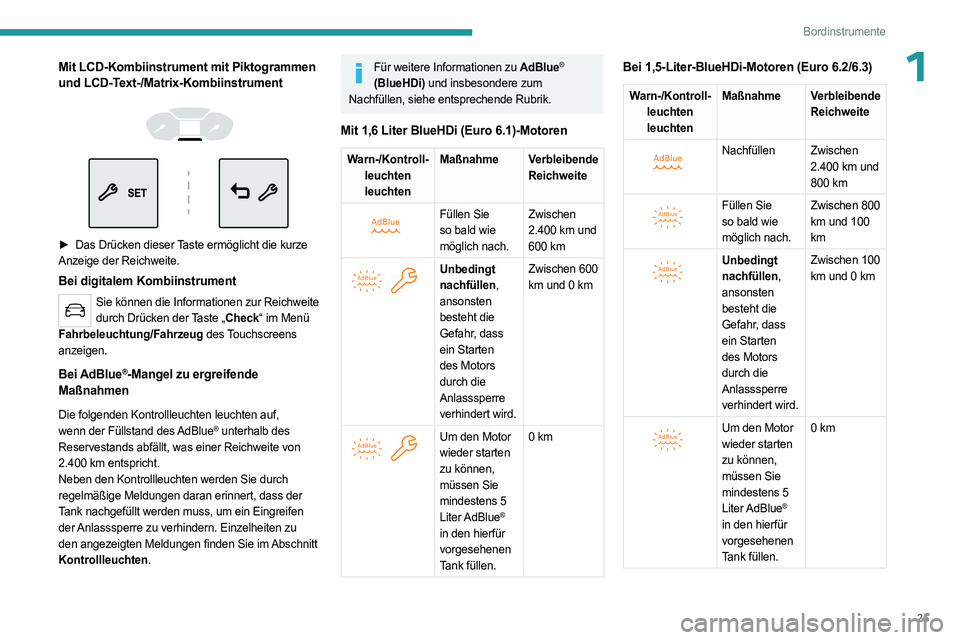

1Mit LCD-Kombiinstrument mit Piktogrammen
und LCD-Text-/Matrix-Kombiinstrument




► Das Drücken dieser Taste ermöglicht die kurze
Anzeige der Reichweite.
Bei digitalem Kombiinstrument
Sie können die Informationen zur Reichweite durch Drücken der Taste „Check“ im Menü
Fahrbeleuchtung/Fahrzeug des Touchscreens
anzeigen.
Bei AdBlue®-Mangel zu ergreifende
Maßnahmen
Die folgenden Kontrollleuchten leuchten auf,
wenn der Füllstand des AdBlue® unterhalb des
Reservestands abfällt, was einer Reichweite von
2.400 km entspricht.
Neben den Kontrollleuchten werden Sie durch
regelmäßige Meldungen daran erinnert, dass der
Tank nachgefüllt werden muss, um ein Eingreifen
der Anlasssperre zu verhindern. Einzelheiten zu
den angezeigten Meldungen finden Sie im Abschnitt
Kontrollleuchten.
Für weitere Informationen zu AdBlue®
(BlueHDi) und insbesondere zum
Nachfüllen, siehe entsprechende Rubrik.
Mit 1,6 Liter BlueHDi (Euro 6.1)-Motoren
Warn-/Kontroll- leuchten
leuchten Maßnahme Verbleibende
Reichweite


Füllen Sie
so bald wie
möglich nach.Zwischen
2.400 km und
600 km


Unbedingt
nachfüllen,
ansonsten
besteht die
Gefahr, dass
ein Starten
des Motors
durch die
Anlasssperre
verhindert wird.Zwischen 600
km und 0 km


Um den Motor
wieder starten
zu können,
müssen Sie
mindestens 5
Liter AdBlue
®
in den hierfür
vorgesehenen
Tank füllen. 0 km
Bei 1,5-Liter-BlueHDi-Motoren (Euro 6.2/6.3)
Warn-/Kontroll-
leuchten
leuchten Maßnahme Verbleibende
Reichweite


Nachfüllen Zwischen 2.400 km und
800 km


Füllen Sie
so bald wie
möglich nach.Zwischen 800
km und 100
km


Unbedingt
nachfüllen,
ansonsten
besteht die
Gefahr, dass
ein Starten
des Motors
durch die
Anlasssperre
verhindert wird.Zwischen 100
km und 0 km


Um den Motor
wieder starten
zu können,
müssen Sie
mindestens 5
Liter AdBlue
®
in den hierfür
vorgesehenen
Tank füllen. 0 km

26
Bordinstrumente

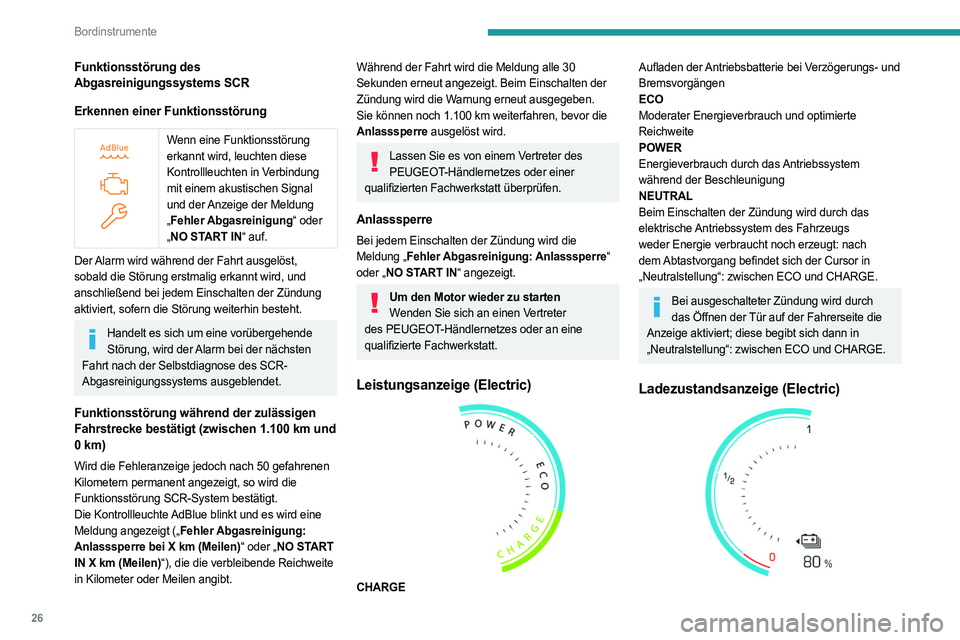

Funktionsstörung des
Abgasreinigungssystems SCR
Erkennen einer Funktionsstörung


Wenn eine Funktionsstörung
erkannt wird, leuchten diese
Kontrollleuchten in Verbindung
mit einem akustischen Signal
und der Anzeige der Meldung
„Fehler Abgasreinigung“ oder
„ NO START IN“ auf.
Der Alarm wird während der Fahrt ausgelöst,
sobald die Störung erstmalig erkannt wird, und
anschließend bei jedem Einschalten der Zündung
aktiviert, sofern die Störung weiterhin besteht.
Handelt es sich um eine vorübergehende Störung, wird der Alarm bei der nächsten
Fahrt nach der Selbstdiagnose des SCR-
Abgasreinigungssystems ausgeblendet.
Funktionsstörung während der zulässigen
Fahrstrecke bestätigt (zwischen 1.100 km und
0
km)
Wird die Fehleranzeige jedoch nach 50 gefahrenen
Kilometern permanent angezeigt, so wird die
Funktionsstörung SCR-System bestätigt.
Die Kontrollleuchte AdBlue blinkt und es wird eine
Meldung angezeigt („Fehler Abgasreinigung:
Anlasssperre bei X km (Meilen)“ oder „NO START
IN X km (Meilen)“), die die verbleibende Reichweite
in Kilometer oder Meilen angibt.
Während der Fahrt wird die Meldung alle 30
Sekunden erneut angezeigt. Beim Einschalten der
Zündung wird die Warnung erneut ausgegeben.
Sie können noch 1.100
km weiterfahren, bevor die
Anlasssperre ausgelöst wird.
Lassen Sie es von einem Vertreter des PEUGEOT-Händlernetzes oder einer
qualifizierten Fachwerkstatt überprüfen.
Anlasssperre
Bei jedem Einschalten der Zündung wird die
Meldung „Fehler Abgasreinigung: Anlasssperre“
oder „NO START IN“ angezeigt.
Um den Motor wieder zu starten Wenden Sie sich an einen Vertreter
des PEUGEOT-Händlernetzes oder an eine
qualifizierte Fachwerkstatt.
Leistungsanzeige (Electric)

CHARGE
Aufladen der Antriebsbatterie bei Verzögerungs- und
Bremsvorgängen
ECO
Moderater Energieverbrauch und optimierte
Reichweite
POWER
Energieverbrauch durch das Antriebssystem
während der Beschleunigung
NEUTRAL
Beim Einschalten der Zündung wird durch das
elektrische Antriebssystem des Fahrzeugs
weder Energie verbraucht noch erzeugt: nach
dem Abtastvorgang befindet sich der Cursor in
„Neutralstellung“: zwischen ECO und CHARGE.
Bei ausgeschalteter Zündung wird durch das Öffnen der Tür auf der Fahrerseite die
Anzeige aktiviert; diese begibt sich dann in
„Neutralstellung“: zwischen ECO und CHARGE.
Ladezustandsanzeige (Electric)

27
Bordinstrumente

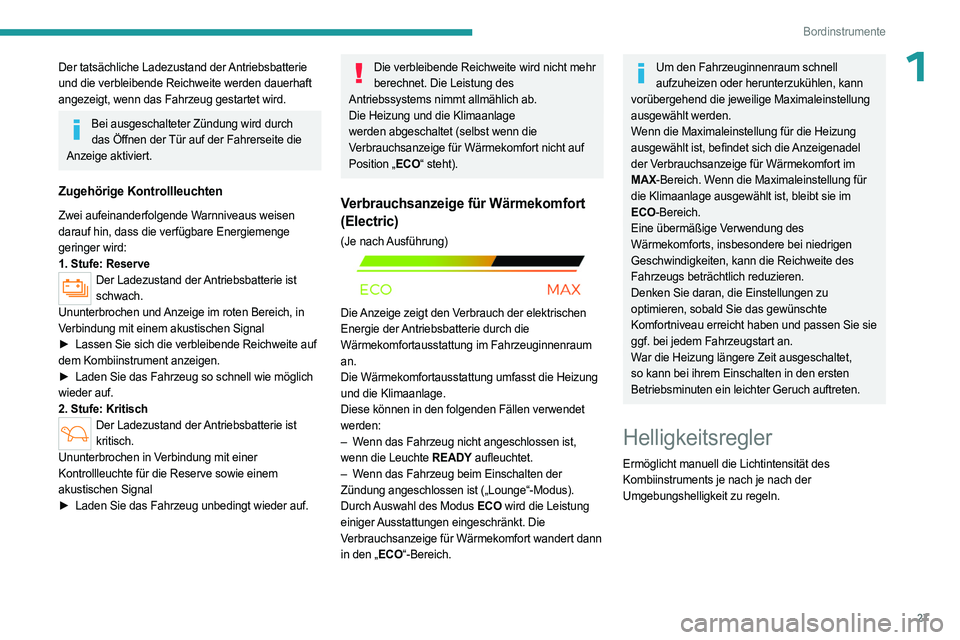

1Der tatsächliche Ladezustand der Antriebsbatterie
und die verbleibende Reichweite werden dauerhaft
angezeigt, wenn das Fahrzeug gestartet wird.
Bei ausgeschalteter Zündung wird durch das Öffnen der Tür auf der Fahrerseite die
Anzeige aktiviert.
Zugehörige Kontrollleuchten
Zwei aufeinanderfolgende Warnniveaus weisen
darauf hin, dass die verfügbare Energiemenge
geringer wird:
1. Stufe: Reserve
Der Ladezustand der Antriebsbatterie ist schwach.
Ununterbrochen und Anzeige im roten Bereich, in
Verbindung mit einem akustischen Signal
►

Lassen Sie sich die verbleibende Reichweite auf

dem Kombiinstrument anzeigen.
►

Laden Sie das Fahrzeug so schnell wie möglich

wieder auf.
2. Stufe: Kritisch
Der Ladezustand der Antriebsbatterie ist kritisch.
Ununterbrochen in Verbindung mit einer
Kontrollleuchte für die Reserve sowie einem
akustischen Signal
►

Laden Sie das Fahrzeug unbedingt wieder auf.
Die verbleibende Reichweite wird nicht mehr berechnet. Die Leistung des
Antriebssystems nimmt allmählich ab.
Die Heizung und die Klimaanlage
werden abgeschaltet (selbst wenn die
Verbrauchsanzeige für Wärmekomfort nicht auf
Position „ECO“ steht).
Verbrauchsanzeige für Wärmekomfort
(Electric)
(Je nach Ausführung)

Die Anzeige zeigt den Verbrauch der elektrischen
Energie der Antriebsbatterie durch die
Wärmekomfortausstattung im Fahrzeuginnenraum
an.
Die Wärmekomfortausstattung umfasst die Heizung
und die Klimaanlage.
Diese können in den folgenden Fällen verwendet
werden:
–

W
enn das Fahrzeug nicht angeschlossen ist,
wenn die Leuchte READY aufleuchtet.
–

W
enn das Fahrzeug beim Einschalten der
Zündung angeschlossen ist („Lounge“-Modus).
Durch Auswahl des Modus ECO wird die Leistung
einiger Ausstattungen eingeschränkt. Die
Verbrauchsanzeige für Wärmekomfort wandert dann
in den „ECO“-Bereich.
Um den Fahrzeuginnenraum schnell aufzuheizen oder herunterzukühlen, kann
vorübergehend die jeweilige Maximaleinstellung
ausgewählt werden.
Wenn die Maximaleinstellung für die Heizung
ausgewählt ist, befindet sich die Anzeigenadel
der Verbrauchsanzeige für Wärmekomfort im
MAX-Bereich. Wenn die Maximaleinstellung für
die Klimaanlage ausgewählt ist, bleibt sie im
ECO-Bereich.
Eine übermäßige Verwendung des
Wärmekomforts, insbesondere bei niedrigen
Geschwindigkeiten, kann die Reichweite des
Fahrzeugs beträchtlich reduzieren.
Denken Sie daran, die Einstellungen zu
optimieren, sobald Sie das gewünschte
Komfortniveau erreicht haben und passen Sie sie
ggf. bei jedem Fahrzeugstart an.
War die Heizung längere Zeit ausgeschaltet,
so kann bei ihrem Einschalten in den ersten
Betriebsminuten ein leichter Geruch auftreten.
Helligkeitsregler
Ermöglicht manuell die Lichtintensität des
Kombiinstruments je nach je nach der
Umgebungshelligkeit zu regeln.

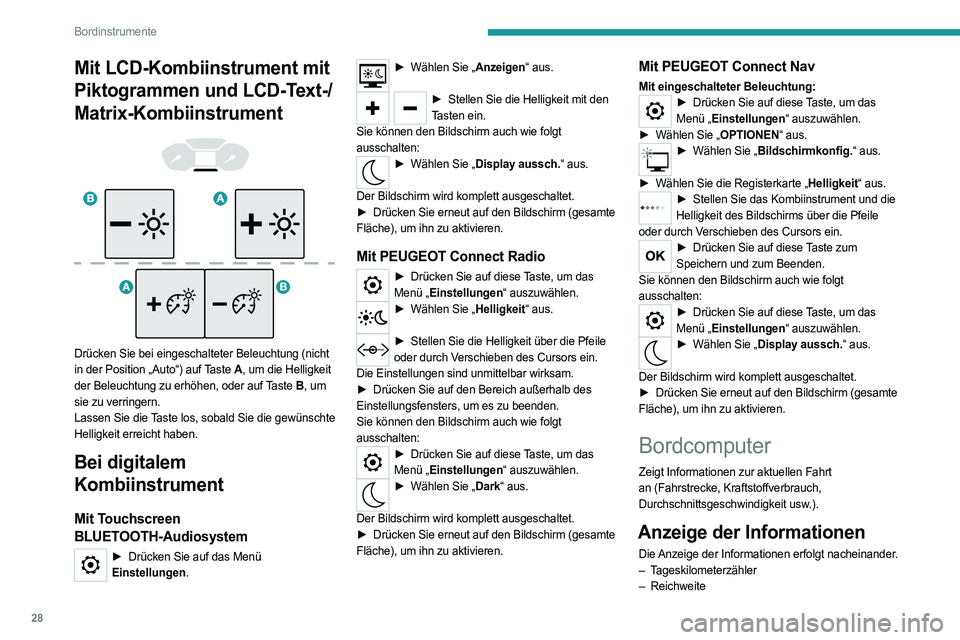

28
Bordinstrumente
Mit LCD-Kombiinstrument mit
Piktogrammen und LCD-Text-/
Matrix-Kombiinstrument




Drücken Sie bei eingeschalteter Beleuchtung (nicht
in der Position „Auto“) auf Taste A , um die Helligkeit
der Beleuchtung zu erhöhen, oder auf Taste B , um
sie zu verringern.
Lassen Sie die Taste los, sobald Sie die gewünschte
Helligkeit erreicht haben.
Bei digitalem
Kombiinstrument
Mit Touchscreen
BLUETOOTH-Audiosystem
► Drücken Sie auf das Menü
Einstellungen.
► Wählen Sie „ Anzeigen“ aus.
► Stellen Sie die Helligkeit mit den
Tasten ein.
Sie können den Bildschirm auch wie folgt
ausschalten:
► Wählen Sie „ Display aussch.“ aus.
Der Bildschirm wird komplett ausgeschaltet.
►

Drücken Sie erneut auf den Bildschirm (gesamte

Fläche), um ihn zu aktivieren.
Mit PEUGEOT Connect Radio
► Drücken Sie auf diese Taste, um das
Menü „Einstellungen“ auszuwählen.
► Wählen Sie „ Helligkeit“ aus.
► Stellen Sie die Helligkeit über die Pfeile
oder durch Verschieben des Cursors ein.
Die Einstellungen sind unmittelbar wirksam.
►

Drücken Sie auf den Bereich außerhalb des

Einstellungsfensters, um es zu beenden.
Sie können den Bildschirm auch wie folgt
ausschalten:
► Drücken Sie auf diese Taste, um das
Menü „Einstellungen“ auszuwählen.
► Wählen Sie „ Dark“ aus.
Der Bildschirm wird komplett ausgeschaltet.
►

Drücken Sie erneut auf den Bildschirm (gesamte

Fläche), um ihn zu aktivieren.
Mit PEUGEOT Connect Nav
Mit eingeschalteter Beleuchtung:► Drücken Sie auf diese Taste, um das
Menü „Einstellungen“ auszuwählen.
►

Wählen Sie „
OPTIONEN“ aus.
► Wählen Sie „ Bildschirmkonfig.“ aus.
►

Wählen Sie die Registerkarte „
Helligkeit“ aus.
► Stellen Sie das Kombiinstrument und die
Helligkeit des Bildschirms über die Pfeile
oder durch Verschieben des Cursors ein.
► Drücken Sie auf diese Taste zum
Speichern und zum Beenden.
Sie können den Bildschirm auch wie folgt
ausschalten:
► Drücken Sie auf diese Taste, um das
Menü „Einstellungen“ auszuwählen.
► Wählen Sie „ Display aussch.“ aus.
Der Bildschirm wird komplett ausgeschaltet.
►

Drücken Sie erneut auf den Bildschirm (gesamte

Fläche), um ihn zu aktivieren.
Bordcomputer
Zeigt Informationen zur aktuellen Fahrt
an (Fahrstrecke, Kraftstoffverbrauch,
Durchschnittsgeschwindigkeit usw.).
Anzeige der Informationen
Die Anzeige der Informationen erfolgt nacheinander.
– Tageskilometerzähler
–
Reichweite

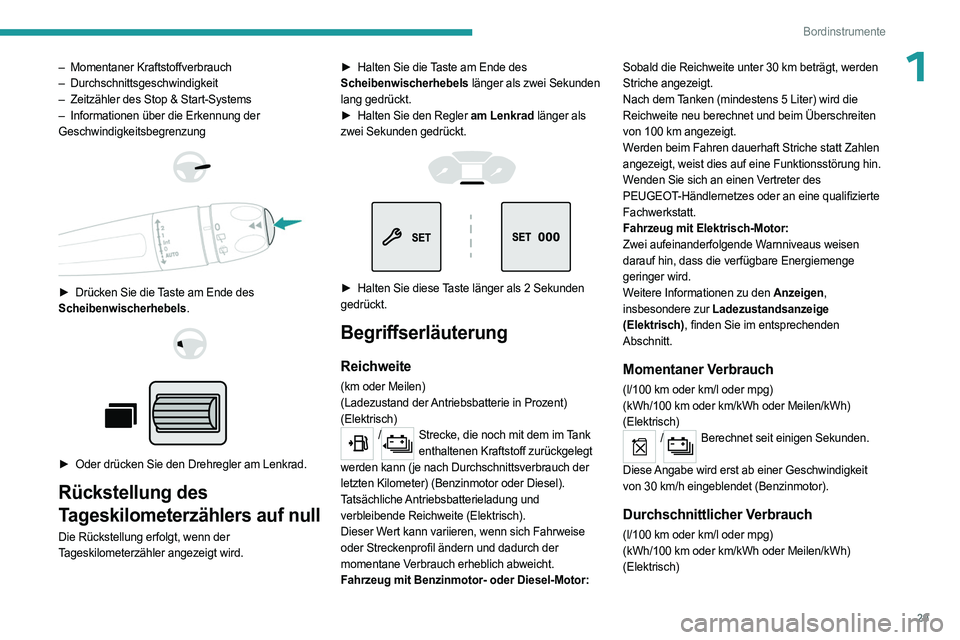

29
Bordinstrumente
1– Momentaner Kraftstoffverbrauch
– Durchschnittsgeschwindigkeit
–

Zeitzähler des Stop & Start-Systems
–


Informationen über die Erkennung der

Geschwindigkeitsbegrenzung




► Drücken Sie die Taste am Ende des
Scheibenwischerhebels.




► Oder drücken Sie den Drehregler am Lenkrad.
Rückstellung des
Tageskilometerzählers auf null
Die Rückstellung erfolgt, wenn der
Tageskilometerzähler angezeigt wird. ►

Halten Sie die
Taste am Ende des
Scheibenwischerhebels länger als zwei Sekunden
lang gedrückt.
►
Halten Sie den Regler
am Lenkrad länger als
zwei Sekunden gedrückt.




► Halten Sie diese Taste länger als 2 Sekunden
gedrückt.
Begriffserläuterung
Reichweite
(km oder Meilen)
(Ladezustand der Antriebsbatterie in Prozent)
(Elektrisch)
/Strecke, die noch mit dem im Tank enthaltenen Kraftstoff zurückgelegt
werden kann (je nach Durchschnittsverbrauch der
letzten Kilometer) (Benzinmotor oder Diesel).
Tatsächliche Antriebsbatterieladung und
verbleibende Reichweite (Elektrisch).
Dieser Wert kann variieren, wenn sich Fahrweise
oder Streckenprofil ändern und dadurch der
momentane Verbrauch erheblich abweicht.
Fahrzeug mit Benzinmotor- oder Diesel-Motor: Sobald die Reichweite unter 30
km beträgt, werden
Striche angezeigt.
Nach dem Tanken (mindestens 5 Liter) wird die
Reichweite neu berechnet und beim Überschreiten
von 100 km angezeigt.
Werden beim Fahren dauerhaft Striche statt Zahlen
angezeigt, weist dies auf eine Funktionsstörung hin.
Wenden Sie sich an einen Vertreter des
PEUGEOT-Händlernetzes oder an eine qualifizierte
Fachwerkstatt.
Fahrzeug mit Elektrisch-Motor:
Zwei aufeinanderfolgende Warnniveaus weisen
darauf hin, dass die verfügbare Energiemenge
geringer wird.
Weitere Informationen zu den Anzeigen,
insbesondere zur Ladezustandsanzeige
(Elektrisch), finden Sie im entsprechenden
Abschnitt.
Momentaner Verbrauch
(l/100 km oder km/l oder mpg)
(kWh/100 km oder km/kWh oder Meilen/kWh)
(Elektrisch)
/Berechnet seit einigen Sekunden.
Diese Angabe wird erst ab einer Geschwindigkeit
von 30

km/h eingeblendet (Benzinmotor).
Durchschnittlicher Verbrauch
(l/100 km oder km/l oder mpg)
(kWh/100 km oder km/kWh oder Meilen/kWh)
(Elektrisch)

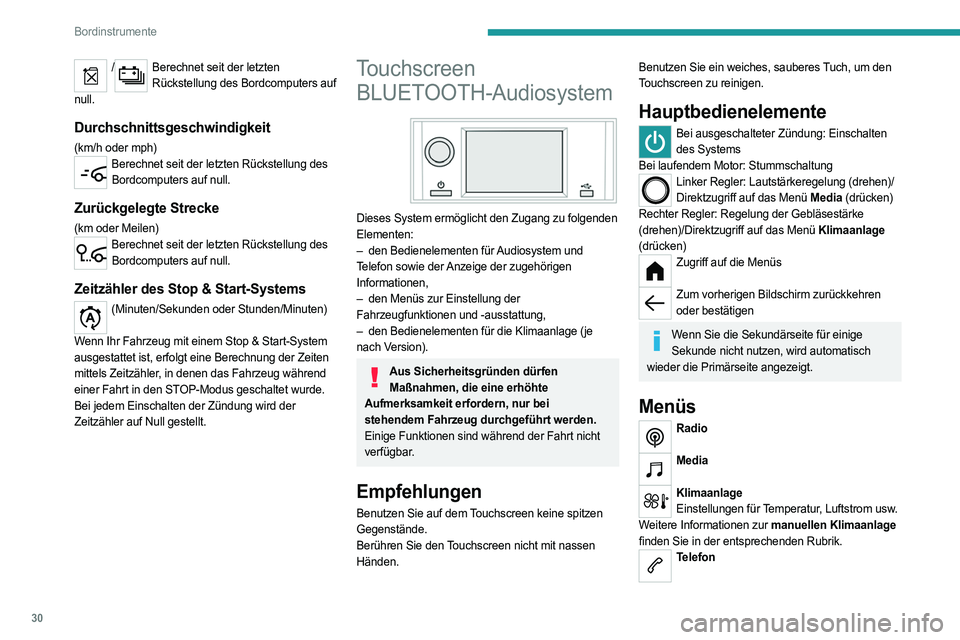

30
Bordinstrumente
/Berechnet seit der letzten Rückstellung des Bordcomputers auf
null.
Durchschnittsgeschwindigkeit
(km/h oder mph)Berechnet seit der letzten Rückstellung des Bordcomputers auf null.
Zurückgelegte Strecke
(km oder Meilen)Berechnet seit der letzten Rückstellung des Bordcomputers auf null.
Zeitzähler des Stop & Start-Systems
(Minuten/Sekunden oder Stunden/Minuten)
Wenn Ihr Fahrzeug mit einem Stop & Start-System
ausgestattet ist, erfolgt eine Berechnung der Zeiten
mittels Zeitzähler, in denen das Fahrzeug während
einer Fahrt in den STOP-Modus geschaltet wurde.
Bei jedem Einschalten der Zündung wird der
Zeitzähler auf Null gestellt.
Touchscreen BLUETOOTH-Audiosystem


Dieses System ermöglicht den Zugang zu folgenden
Elementen:
–

den Bedienelementen für
Audiosystem und
Telefon sowie der Anzeige der zugehörigen
Informationen,
–

den Menüs zur Einstellung der

Fahrzeugfunktionen und -ausstattung,
–

den Bedienelementen für die Klimaanlage (je

nach Version).
Aus Sicherheitsgründen dürfen Maßnahmen, die eine erhöhte
Aufmerksamkeit erfordern, nur bei
stehendem Fahrzeug durchgeführt werden.
Einige Funktionen sind während der Fahrt nicht
verfügbar.
Empfehlungen
Benutzen Sie auf dem Touchscreen keine spitzen
Gegenstände.
Berühren Sie den Touchscreen nicht mit nassen
Händen.
Benutzen Sie ein weiches, sauberes Tuch, um den
Touchscreen zu reinigen.
Hauptbedienelemente
Bei ausgeschalteter Zündung: Einschalten des Systems
Bei laufendem Motor: Stummschaltung
Linker Regler: Lautstärkeregelung (drehen)/ Direktzugriff auf das Menü Media (drücken)
Rechter Regler: Regelung der Gebläsestärke
(drehen)/Direktzugriff auf das Menü Klimaanlage
(drücken)
Zugriff auf die Menüs
Zum vorherigen Bildschirm zurückkehren
oder bestätigen
Wenn Sie die Sekundärseite für einige Sekunde nicht nutzen, wird automatisch
wieder die Primärseite angezeigt.
Menüs
Radio
Media
Klimaanlage Einstellungen für Temperatur, Luftstrom usw.
Weitere Informationen zur manuellen Klimaanlage
finden Sie in der entsprechenden Rubrik.
Telefon
