2021 TOYOTA PROACE CITY EV Omistajan Käsikirja (in Finnish)

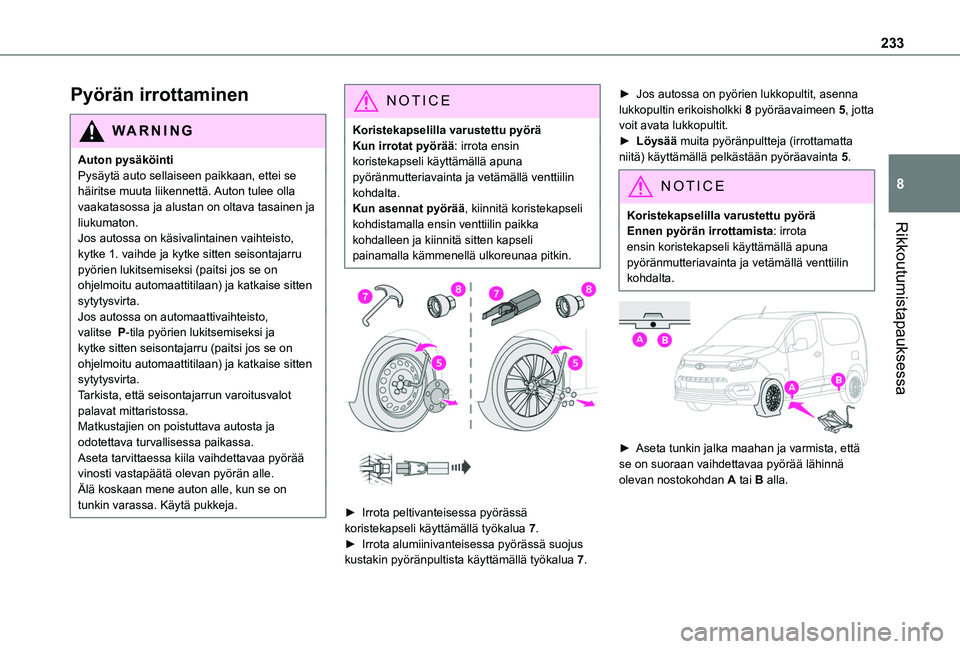

233
Rikkoutumistapauksessa
8
Pyörän irrottaminen
WARNI NG
Auton pysäköintiPysäytä auto sellaiseen paikkaan, ettei se häiritse muuta liikennettä. Auton tulee olla vaakatasossa ja alustan on oltava tasainen ja liukumaton.Jos autossa on käsivalintainen vaihteisto, kytke 1. vaihde ja kytke sitten seisontajarru pyörien lukitsemiseksi (paitsi jos se on ohjelmoitu automaattitilaan) ja katkaise sitten sytytysvirta.Jos autossa on automaattivaihteisto, valitse P-tila pyörien lukitsemiseksi ja kytke sitten seisontajarru (paitsi jos se on ohjelmoitu automaattitilaan) ja katkaise sitten sytytysvirta.Tarkista, että seisontajarrun varoitusvalot palavat mittaristossa.Matkustajien on poistuttava autosta ja odotettava turvallisessa paikassa.
Aseta tarvittaessa kiila vaihdettavaa pyörää vinosti vastapäätä olevan pyörän alle.Älä koskaan mene auton alle, kun se on tunkin varassa. Käytä pukkeja.
NOTIC E
Koristekapselilla varustettu pyöräKun irrotat pyörää: irrota ensin koristekapseli käyttämällä apuna pyöränmutteriavainta ja vetämällä venttiilin kohdalta.Kun asennat pyörää, kiinnitä koristekapseli kohdistamalla ensin venttiilin paikka kohdalleen ja kiinnitä sitten kapseli painamalla kämmenellä ulkoreunaa pitkin.


►  Irrota peltivanteisessa pyörässä koristekapseli käyttämällä työkalua 7.►  Irrota alumiinivanteisessa pyörässä suojus 
kustakin pyöränpultista käyttämällä työkalua 7.
►  Jos autossa on pyörien lukkopultit, asenna lukkopultin erikoisholkki 8 pyöräavaimeen 5, jotta voit avata lukkopultit.► Löysää muita pyöränpultteja (irrottamatta niitä) käyttämällä pelkästään pyöräavaint\
a 5.
NOTIC E
Koristekapselilla varustettu pyöräEnnen pyörän irrottamista: irrota
ensin koristekapseli käyttämällä apuna pyöränmutteriavainta ja vetämällä venttiilin kohdalta.


►  Aseta tunkin jalka maahan ja varmista, että se on suoraan vaihdettavaa pyörää lähinnä olevan nostokohdan A tai B alla.

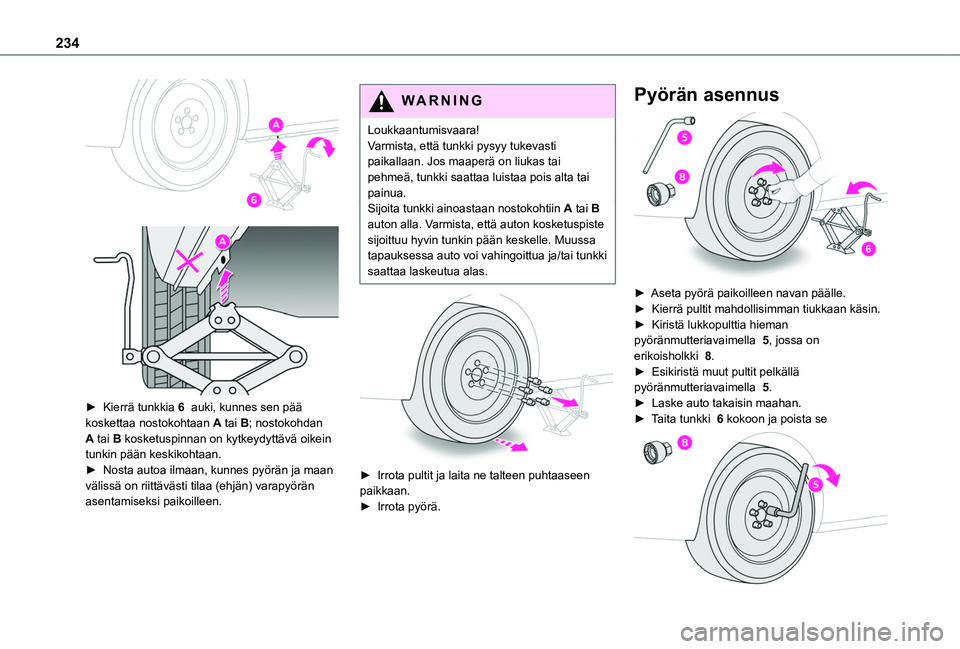

234


►  Kierrä tunkkia 6 auki, kunnes sen pää koskettaa nostokohtaan A tai B; nostokohdan A tai B kosketuspinnan on kytkeydyttävä oikein tunkin pään keskikohtaan.►  Nosta autoa ilmaan, kunnes pyörän ja maan välissä on riittävästi tilaa (ehjän) varapyörän asentamiseksi paikoilleen.
WARNI NG
Loukkaantumisvaara!Varmista, että tunkki pysyy tukevasti paikallaan. Jos maaperä on liukas tai pehmeä, tunkki saattaa luistaa pois alta tai painua.Sijoita tunkki ainoastaan nostokohtiin A tai B auton alla. Varmista, että auton kosketuspiste sijoittuu hyvin tunkin pään keskelle. Muussa tapauksessa auto voi vahingoittua ja/tai tunkki saattaa laskeutua alas.


►  Irrota pultit ja laita ne talteen puhtaaseen paikkaan.►  Irrota pyörä.
Pyörän asennus

►  Aseta pyörä paikoilleen navan päälle.►  Kierrä pultit mahdollisimman tiukkaan käsin.►  Kiristä lukkopulttia hieman pyöränmutteriavaimella 5, jossa on erikoisholkki 8.►  Esikiristä muut pultit pelkällä pyöränmutteriavaimella 5.►  Laske auto takaisin maahan.►  Taita tunkki  6 kokoon ja poista se

235
Rikkoutumistapauksessa
8
►  Kiristä lukkopultti pyörän irrotustyökalulla  5, jossa on erikoisholkki 8 (jos autossa on varusteena).►  Kiristä muut pultit pelkällä pyöränmutteriavaimella 5.►  Aseta työkalut niille kuuluvaan paikkaan.
NOTIC E
Teräksisen varapyörän asentaminen
Jos autossa on kevytmetallivanteet, aluslevyt A eivät kosketa teräksistä varapyörää. Kunkin pultin kartiomainen kosketuspinta B pitää pyörän paikallaan.
Pyöränvaihdon jälkeen
Kiinnitä rikkoutunut pyörä kannattimeen.
WARNI NG
Muun kuin vakiovarapyörän kanssa
Kytke tietyt ajoaputoiminnot pois käytöstä (Active Safety Brake, mukautuva vakionopeudensäädin yms.).Älä ylitä suurinta sallittua nopeutta 80 km/h tai suurinta sallittua etäisyyttä 80 km.Ajaminen useammalla kuin yhdellä tällaisella varapyörällä on kielletty.Vaihdetun pyörän koristekapselia ei saa asentaa.
WARNI NG
Vie auto Toyota-jälleenmyyjälle tai ammattitaitoiseen korjaamoon.Tarkista varapyörän pulttien kiristys ja rengaspaineet.Pyydä heitä tarkastamaan puhjennut rengas. Tarkastuksen jälkeen mekaanikko osaa kertoa, voiko rengasta korjata vai onko se vaihdettava.
NOTIC E
Koristekapselilla varustettu pyöräKun asennat pyörää, kiinnitä koristekapseli kohdistamalla ensin venttiilin paikka kohdalleen ja kiinnitä sitten kapseli painamalla kämmenellä ulkoreunaa pitkin.
NOTIC E
Renkaiden ilmanpaineet ilmoitetaan tässä
tarrassa.Katso lisätietoja tunnistemerkinnöistä, etenkin tästä tarrasta, vastaavasta osiosta.

236
Polttimon vaihtaminen
NOTIC E
Joissakin sääolosuhteissa (esim. matala lämpötila tai kosteus), ajovalojen ja takavalojen lasin sisäpinnan huurtuminen on normaalia ja katoaa, kun valot ovat olleet päällä joitakin minuutteja.
WARNI NG
Ajovaloissa on suojapinnoitetut polykarbonaattilinssit:– Älä puhdista niitä kuivalla tai hankaavalla liinalla äläkä käytä pesuaineita tai liuottimia,– Käytä sientä ja saippuavettä tai pH-neutraalia tuotetta.– Jos käytät painepesuria pinttyneeseen likaan, älä pidä suihkua suunnattuna kohti ajovaloja, lamppuja tai niiden reunoja liian
pitkään, jotta niiden suojapinnoite ja tiivisteet eivät vahingoittuisi.
WARNI NG
Polttimon saa vaihtaa vain, kun sytytysvirta on katkaistu ja ajovalo/lamppu on ollut sammutettuna usean minuutin ajan – vakavien palovammojen vaara!Älä kosketa polttimoa suoraan sormilla vaan käytä nukkaamatonta liinaa.On välttämätöntä käyttää vain UV-suojattuja polttimoita, jotta ajovalo ei vahingoittuisi.Vaihda viallinen polttimo aina uuteen samantyyppiseen polttimoon, jolla on samat tekniset tiedot. Valojen epätasapainon välttämiseksi vaihda polttimot pareittain.
WARNI NG
Konepellin avaaminen / polttimoiden sijaintiJos moottori on kuuma, toimi varovasti – palovammojen vaara!Ole varovainen esineiden tai
vaatteiden kanssa, jotka voisivat joutua jäähdytyspuhaltimen siipien väliin – kuristumisen vaara!
NOTIC E
Halogeenipolttimot (Hx)Hyvälaatuisen valaistuksen takaamiseksi tarkista, että polttimo on sijoitettu oikein umpioon.
WARNI NG
Polttimon vaihdon jälkeenAsenna takaisin paikalleen suorittamalla irrotustoimenpiteet päinvastaisessa järjestyksessä.Sulje suojakansi erittäin huolellisesti, jotta lamput pysyvät tiiviinä.
LED-ajovalot ja -valot
Version mukaan tällaisia ajovaloja/valoja ovat:– Päiväajovalot/sivuvalot
WARNI NG
Ota yhteyttä TOYOTA-jälleenmyyjään tai ammattitaitoiseen korjaamoon, jos tämäntyyppinen polttimo täytyy vaihtaa.

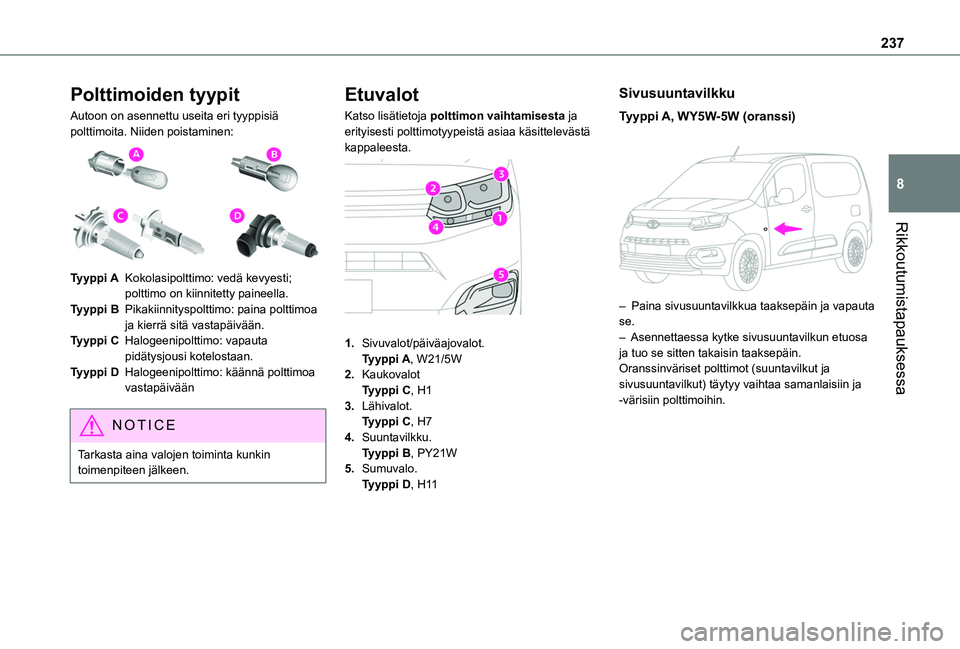

237
Rikkoutumistapauksessa
8
Polttimoiden tyypit
Autoon on asennettu useita eri tyyppisiä polttimoita. Niiden poistaminen:

Tyyppi AKokolasipolttimo: vedä kevyesti; polttimo on kiinnitetty paineella.
Tyyppi BPikakiinnityspolttimo: paina polttimoa ja kierrä sitä vastapäivään.
Tyyppi CHalogeenipolttimo: vapauta pidätysjousi kotelostaan.
Tyyppi DHalogeenipolttimo: käännä polttimoa vastapäivään
NOTIC E
Tarkasta aina valojen toiminta kunkin toimenpiteen jälkeen.
Etuvalot
Katso lisätietoja polttimon vaihtamisesta ja erityisesti polttimotyypeistä asiaa käsittelevästä kappaleesta.

1.Sivuvalot/päiväajovalot.Tyyppi A, W21/5W
2.KaukovalotTyyppi C, H1
3.Lähivalot.Tyyppi C, H7
4.Suuntavilkku.Tyyppi B, PY21W
5.Sumuvalo.Tyyppi D, H11
Sivusuuntavilkku
Tyyppi A, WY5W-5W (oranssi)

– Paina sivusuuntavilkkua taaksepäin ja vapauta se.– Asennettaessa kytke sivusuuntavilkun etuosa ja tuo se sitten takaisin taaksepäin.Oranssinväriset polttimot (suuntavilkut ja sivusuuntavilkut) täytyy vaihtaa samanlaisiin ja -värisiin polttimoihin.

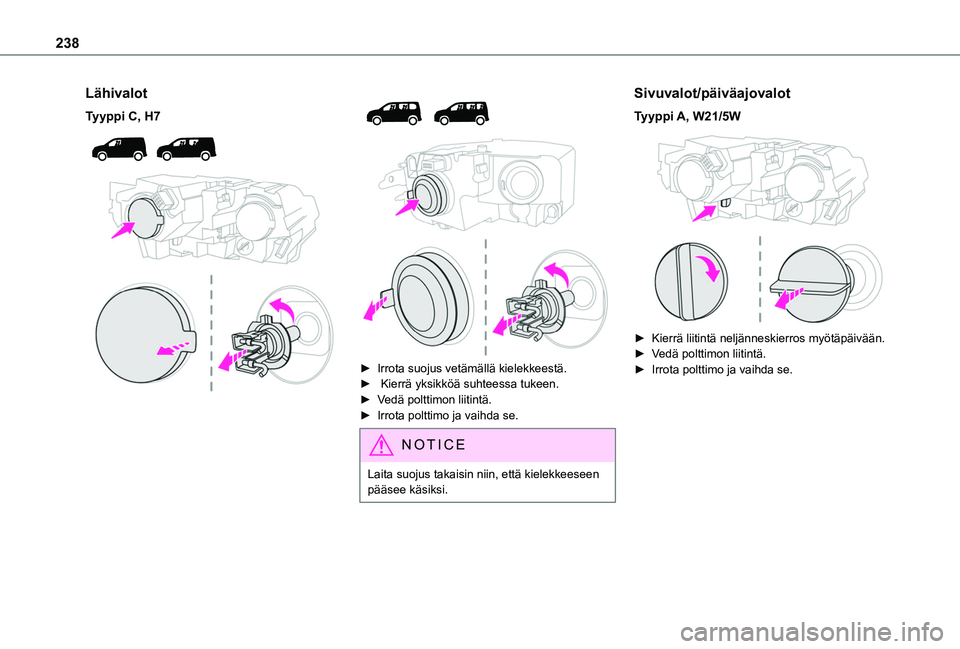

238
Lähivalot
Tyyppi C, H7





►  Irrota suojus vetämällä kielekkeestä. ►  Kierrä yksikköä suhteessa tukeen.►  Vedä polttimon liitintä.►  Irrota polttimo ja vaihda se.
NOTIC E
Laita suojus takaisin niin, että kielekkeeseen pääsee käsiksi.
Sivuvalot/päiväajovalot
Tyyppi A, W21/5W

►  Kierrä liitintä neljänneskierros myötäpäivään.►  Vedä polttimon liitintä.►  Irrota polttimo ja vaihda se.

239
Rikkoutumistapauksessa
8
Kaukovalot
Tyyppi C, H1





►  Irrota suojus vetämällä kielekkeestä.►  Irrota yksikkö tuesta.►  Vedä polttimon liitintä.►  Irrota polttimo ja vaihda se.
NOTIC E
Laita suojus takaisin niin, että kielekkeeseen pääsee käsiksi.
Suuntavilkut
Tyyppi B, PY21W
NOTIC E
Jos suuntavilkun merkkivalo (vasen tai oikea) vilkkuu nopeasti, se tarkoittaa, että jokin vastaavan puolen polttimo on lakannut toimimasta.


►  Kierrä liitintä neljänneskierros vastapäivään.►  Vedä yksikköä suhteessa tukeen.
►  Irrota polttimo ja vaihda se.

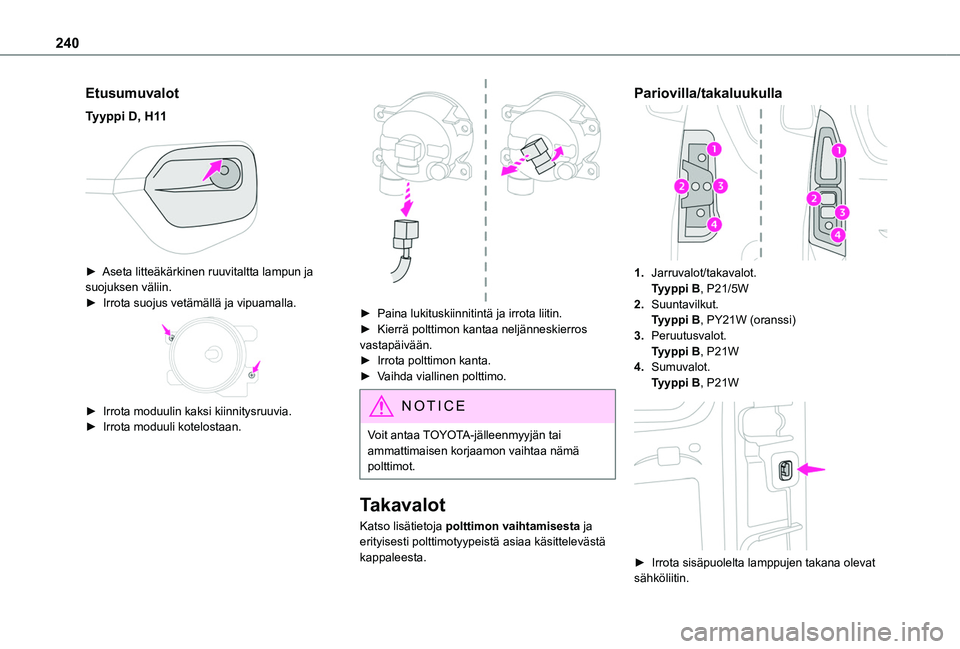

240
Etusumuvalot
Tyyppi D, H11

►  Aseta litteäkärkinen ruuvitaltta lampun ja suojuksen väliin.►  Irrota suojus vetämällä ja vipuamalla.

►  Irrota moduulin kaksi kiinnitysruuvia.►  Irrota moduuli kotelostaan.

►  Paina lukituskiinnitintä ja irrota liitin.►  Kierrä polttimon kantaa neljänneskierros vastapäivään.►  Irrota polttimon kanta.►  Vaihda viallinen polttimo.
NOTIC E
Voit antaa TOYOTA-jälleenmyyjän tai ammattimaisen korjaamon vaihtaa nämä polttimot.
Takavalot
Katso lisätietoja polttimon vaihtamisesta ja erityisesti polttimotyypeistä asiaa käsittelevästä kappaleesta.
Pariovilla/takaluukulla
1.Jarruvalot/takavalot.Tyyppi B, P21/5W
2.Suuntavilkut.Tyyppi B, PY21W (oranssi)
3.Peruutusvalot.Tyyppi B, P21W
4.Sumuvalot.Tyyppi B, P21W

►  Irrota sisäpuolelta lamppujen takana olevat sähköliitin.
