Ajaminen
6
Etupysäköintitutka
Takapysäköintitutkan lisäksi etupysäköintitutkat kytkeytyvät päälle, kun auton edessä havaitaan este ja nopeus on alle 10 km/h.Etupysäköintitutka kytkeytyy pois päältä, jos auto pysähtyy yli kolmeksi sekunniksi eteenpäinajovaihde kytkettynä, jos este poistuu tai kun ajonopeus ylittää 10 km/h.
NOTIC E
Kaiuttimista kuuluva ääni (edestä tai takaa) paikantaa esteen auton suhteen, ts. onko se edessä vai takana.
Sivupysäköintitutkat

Järjestelmä käyttää neljää etu- ja takapuskurin sivuihin asennettua lisätunnistinta määrittääkseen kiinteiden esteiden sijainnin autoa liikuteltaessa ja ilmoittaa kuljettajalle, kun auton sivuilla on esteitä.
WARNI NG
Vain kiinteät esteet ilmoitetaan oikein. Auton liikkeen alussa havaitut liikkuvat esteet saatetaan ilmoittaa virheellisesti, kun taas auton sivuille ilmaantuvia esteitä, joita ei havaittu aiemmin, ei ilmoiteta lainkaan.
WARNI NG
Auton liikkeen aikana muistiin tallennetut esteet katoavat muistista, kun virta katkaistaan.
Kytkeminen pois päältä /
takaisin päälle
Ilman kosketusnäyttöä


►  Kytke järjestelmä pois päältä tai päälle 
painamalla tätä painiketta.Merkkivalo palaa, kun järjestelmä on kytketty pois päältä.
Kosketusnäytön kanssa
Asetuksia muutetaan kosketusnäytön Ajo / Auto-valikosta.Järjestelmän tila säilyy muistissa, kun sytytysvirta katkaistaan.

NOTIC E
Takapysäköintitutka kytkeytyy automaattisesti pois päältä, jos valmistajan ohjeiden mukaisesti asennettuun vetokoukkuun kiinnitetään perävaunu tai polkupyörien kuljetusteline.Tällöin perävaunun ääriviiva näkyy kuvassa auton takana.
Pysäköintitutkat kytkeytyvät pois päältä, kun Pysäköintiavustus -järjestelmä mittaa tilaa.Katso lisätietoja Pysäköintiavustus asianmukaisesta kappaleesta.

186
Toimintarajat
Jos tavaratilassa on raskas kuorma, auton asento voi muuttua, mikä vaikuttaa etäisyysmittauksiin.
Toimintahäiriö
Jos järjestelmässä on toimintahäiriö peruutusvaihdetta kytkettäessä, tämä varoitusvalo syttyy mittaristossa ja näyttöön ilmestyy ilmoitus yhdessä äänimerkin (lyhyt piippaus) kanssa.Anna valtuutetun Toyota-jälleenmyyjän, valtuutetun Toyota-korjaamon tai muun luotettavan korjaamon tarkistaa se.
Peruutuskamera

WARNI NG
Katso lisätietoja kappaleesta Yleisiä suosituksia autolla ajamiseen ja sen käsittelyyn liittyvien avustustoimintojen käytöstä.
Kun sytytysvirta on kytketty, järjestelmä näyttää lisäjarruvalon lähellä olevan kameran avulla auton takana olevan alueen peruutusnäytössä (jos kyseessä on umpipakettiauto tai umpinainen väliseinä).Peruutuskamera aktivoituu automaattisesti, kun peruutusvaihde kytketään. Kuva näytetään peruutusnäytössä. Peruutusnäyttö sammuu, kun vaihteisto on vapaalla tai eteenpäinajovaihteella.


Siniset viivat 1 esittävät auton yleistä suuntoo (rako vastaa auton leveyttä peileineen).Punainen viiva 2 esittää noin 30 cm:n etäisyyttä auton takapuskurin reunan takana.Vihreät viivat 3 esittävät noin 1 ja 2 metrin etäisyyttä auton takapuskurin reunan takana.Turkoosinsiniset käyrät 4 esittävät suurinta kääntöympyrää.
WARNI NG
Kamera ei välttämättä näe kaikkia esineitä.
WARNI NG
Eräitä ajoneuvoja voi olla vaikea nähdä (tummat värit, valot pois päältä), kun näytön kirkkautta pienennetään käyttämällä auton valaistuksen säätöä.

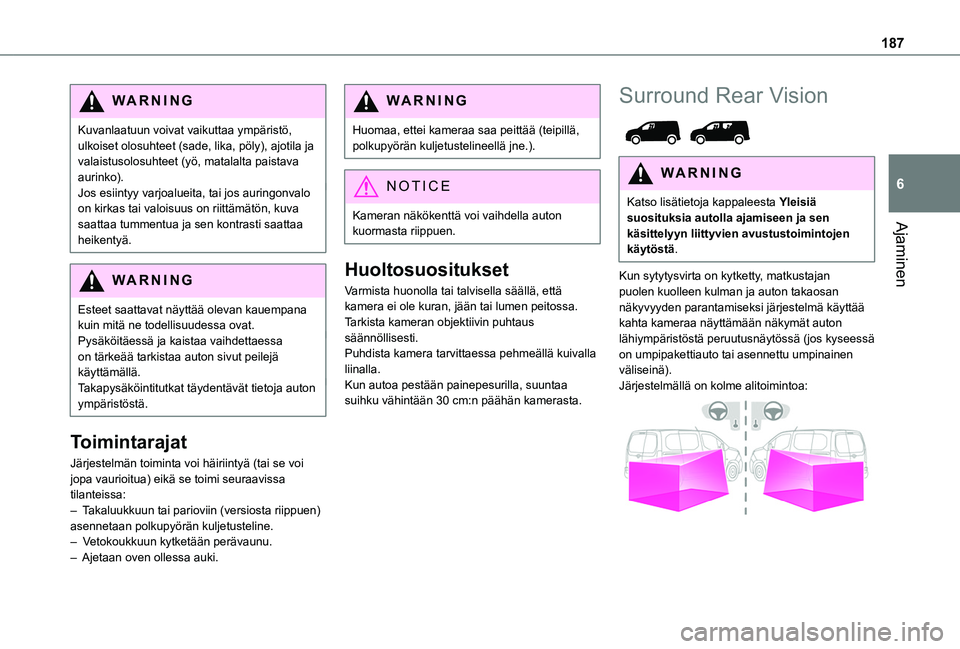

187
Ajaminen
6
WARNI NG
Kuvanlaatuun voivat vaikuttaa ympäristö, ulkoiset olosuhteet (sade, lika, pöly), ajotila ja valaistusolosuhteet (yö, matalalta paistava aurinko).Jos esiintyy varjoalueita, tai jos auringonvalo on kirkas tai valoisuus on riittämätön, kuva saattaa tummentua ja sen kontrasti saattaa heikentyä.
WARNI NG
Esteet saattavat näyttää olevan kauempana kuin mitä ne todellisuudessa ovat.Pysäköitäessä ja kaistaa vaihdettaessa on tärkeää tarkistaa auton sivut peilejä käyttämällä.Takapysäköintitutkat täydentävät tietoja auton ympäristöstä.
Toimintarajat
Järjestelmän toiminta voi häiriintyä (tai se voi jopa vaurioitua) eikä se toimi seuraavissa tilanteissa:– Takaluukkuun tai parioviin (versiosta riippuen) asennetaan polkupyörän kuljetusteline.– Vetokoukkuun kytketään perävaunu.– Ajetaan oven ollessa auki.
W ARNI NG
Huomaa, ettei kameraa saa peittää (teipillä, polkupyörän kuljetustelineellä jne.).
NOTIC E
Kameran näkökenttä voi vaihdella auton kuormasta riippuen.
Huoltosuositukset
Varmista huonolla tai talvisella säällä, että kamera ei ole kuran, jään tai lumen peitossa.Tarkista kameran objektiivin puhtaus säännöllisesti.Puhdista kamera tarvittaessa pehmeällä kuivalla liinalla.Kun autoa pestään painepesurilla, suuntaa suihku vähintään 30 cm:n päähän kamerasta.
Surround Rear Vision

WARNI NG
Katso lisätietoja kappaleesta Yleisiä suosituksia autolla ajamiseen ja sen käsittelyyn liittyvien avustustoimintojen käytöstä.
Kun sytytysvirta on kytketty, matkustajan puolen kuolleen kulman ja auton takaosan näkyvyyden parantamiseksi järjestelmä käyttää kahta kameraa näyttämään näkymät auton lähiympäristöstä peruutusnäytössä (jos kyseessä\
on umpipakettiauto tai asennettu umpinainen väliseinä).Järjestelmällä on kolme alitoimintoa:

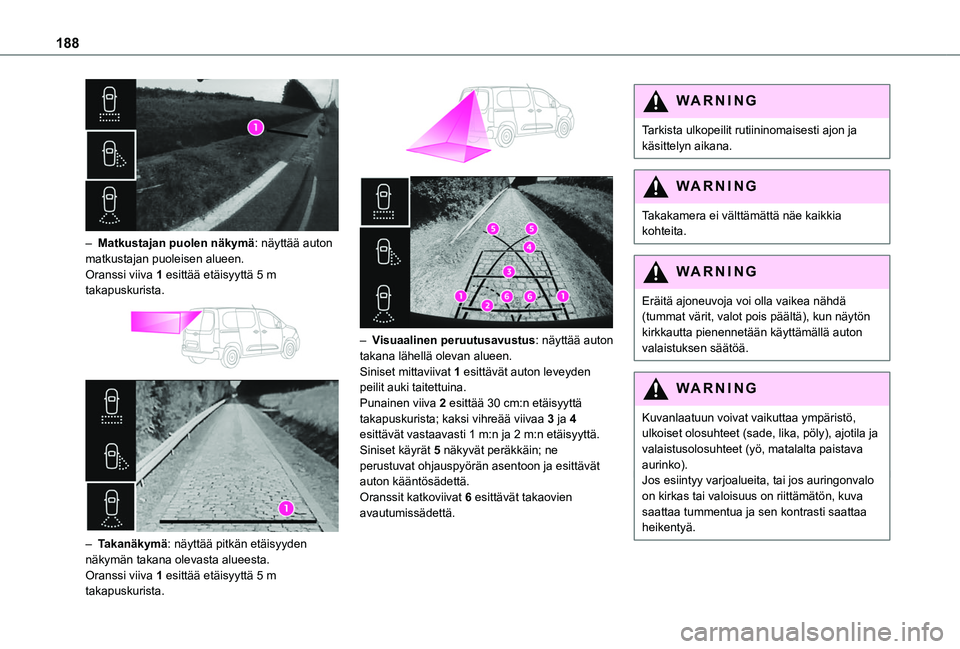

188

– Matkustajan puolen näkymä: näyttää auton matkustajan puoleisen alueen.Oranssi viiva 1 esittää etäisyyttä 5 m takapuskurista.


– Takanäkymä: näyttää pitkän etäisyyden näkymän takana olevasta alueesta.Oranssi viiva 1 esittää etäisyyttä 5 m takapuskurista.


– Visuaalinen peruutusavustus: näyttää auton takana lähellä olevan alueen.Siniset mittaviivat 1 esittävät auton leveyden peilit auki taitettuina.Punainen viiva 2 esittää 30 cm:n etäisyyttä takapuskurista; kaksi vihreää viivaa 3 ja 4 esittävät vastaavasti 1 m:n ja 2 m:n etäisyyttä.Siniset käyrät 5 näkyvät peräkkäin; ne perustuvat ohjauspyörän asentoon ja esittävät auton kääntösädettä.Oranssit katkoviivat 6 esittävät takaovien avautumissädettä.
WARNI NG
Tarkista ulkopeilit rutiininomaisesti ajon ja käsittelyn aikana.
WARNI NG
Takakamera ei välttämättä näe kaikkia kohteita.
WARNI NG
Eräitä ajoneuvoja voi olla vaikea nähdä (tummat värit, valot pois päältä), kun näytön kirkkautta pienennetään käyttämällä auton valaistuksen säätöä.
WARNI NG
Kuvanlaatuun voivat vaikuttaa ympäristö, ulkoiset olosuhteet (sade, lika, pöly), ajotila ja valaistusolosuhteet (yö, matalalta paistava aurinko).Jos esiintyy varjoalueita, tai jos auringonvalo on kirkas tai valoisuus on riittämätön, kuva saattaa tummentua ja sen kontrasti saattaa heikentyä.

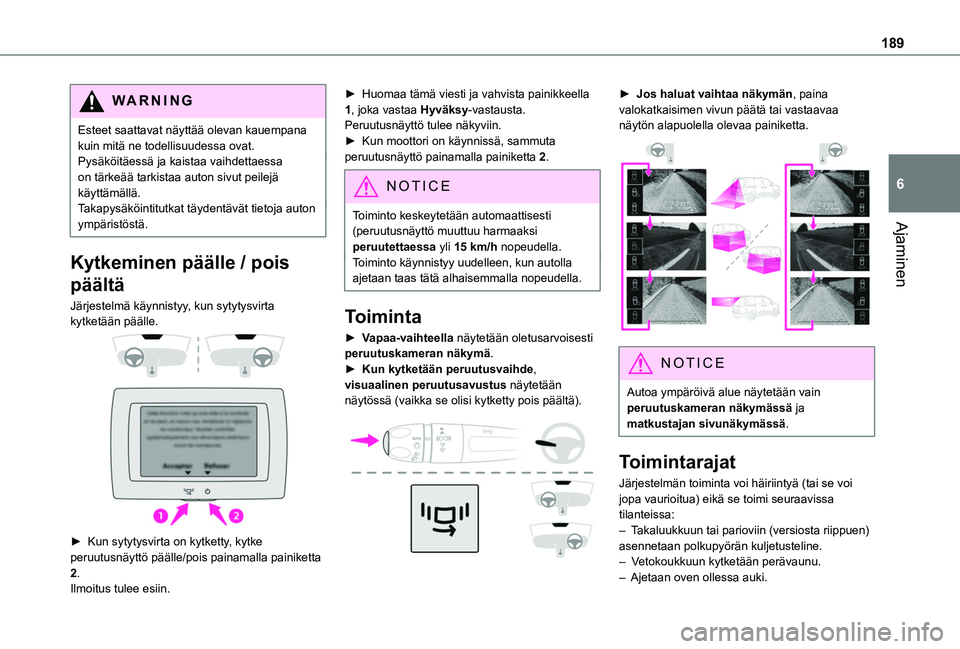

189
Ajaminen
6
WARNI NG
Esteet saattavat näyttää olevan kauempana kuin mitä ne todellisuudessa ovat.Pysäköitäessä ja kaistaa vaihdettaessa on tärkeää tarkistaa auton sivut peilejä käyttämällä.Takapysäköintitutkat täydentävät tietoja auton ympäristöstä.
Kytkeminen päälle / pois
päältä
Järjestelmä käynnistyy, kun sytytysvirta kytketään päälle.


►  Kun sytytysvirta on kytketty, kytke 
peruutusnäyttö päälle/pois painamalla painiketta 2.Ilmoitus tulee esiin.
►  Huomaa tämä viesti ja vahvista painikkeella 1, joka vastaa Hyväksy-vastausta.Peruutusnäyttö tulee näkyviin.►  Kun moottori on käynnissä, sammuta peruutusnäyttö painamalla painiketta 2.
NOTIC E
Toiminto keskeytetään automaattisesti (peruutusnäyttö muuttuu harmaaksi
peruutettaessa yli 15 km/h nopeudella.Toiminto käynnistyy uudelleen, kun autolla ajetaan taas tätä alhaisemmalla nopeudella.
Toiminta
► Vapaa-vaihteella näytetään oletusarvoisesti peruutuskameran näkymä.► Kun kytketään peruutusvaihde, visuaalinen peruutusavustus näytetään näytössä (vaikka se olisi kytketty pois päältä).

► Jos haluat vaihtaa näkymän, paina valokatkaisimen vivun päätä tai vastaavaa näytön alapuolella olevaa painiketta.

NOTIC E
Autoa ympäröivä alue näytetään vain peruutuskameran näkymässä ja matkustajan sivunäkymässä.
Toimintarajat
Järjestelmän toiminta voi häiriintyä (tai se voi jopa vaurioitua) eikä se toimi seuraavissa tilanteissa:– Takaluukkuun tai parioviin (versiosta riippuen) asennetaan polkupyörän kuljetusteline.– Vetokoukkuun kytketään perävaunu.– Ajetaan oven ollessa auki.

190
WARNI NG
Huomaa, ettei kameroita saa peittää (tarralla, polkupyörän kuljetustelineellä tms.).
NOTIC E
Takakameran kuvakenttä (takanäkymä ja visuaalinen peruutusavustus) voi vaihdella
auton kuorman mukaan.
NOTIC E
Jos pariovi avataan takanäkymän tai visuaalisen peruutusavustuksen aikana, kun eteenpäinajo- tai peruutusvaihde on kytketty, näyttö muuttuu harmaaksi.Jos etumatkustajan ovi avataan matkustajan sivunäkymän käytön aikana, kun eteenpäinajo- tai peruutusvaihde on kytketty, näyttö muuttuu harmaaksi.
NOTIC E
Jos vetokuulaan on kiinnitetty perävaunu, kun peruutusvaihde kytketään, visuaalinen peruutusavustus ei enää toimi, ennen kuin perävaunu irrotetaan. Takanäkymästä tulee oletusnäkymä.
NOTIC E
Jos järjestelmään tulee toimintahäiriö, mene TOYOTA-jälleenmyyjän luo turvallisuusongelmien välttämiseksi.
Näkymä takaa ylhäältä

Katso Yleisiä suosituksia autolla ajamiseen ja sen käsittelyyn liittyvien avustustoimintojen käytöstä.

Heti kun peruutusvaihde kytketään moottorin
ollessa käynnissä, tämä järjestelmä näyttää kosketusnäytössä näkymiä auton lähiympäristöstä käyttämällä auton takaosassa olevaa kameraa.



Näyttö jaetaan kahteen osaan, jossa on tilannekohtainen näkymä ja näkymä auton yläpuolelta sen lähiympäristössä.Pysäköintitunnistimet täydentävät tietoja näkymässä auton yläpuolelta.Erilaisia tilannekohtaisia näkymiä voidaan näyttää:– Vakionäkymä.– 180° näkymä.– Zoomausnäkymä.AUTO-tila on oletusarvoisesti käytössä.Tässä tilassa järjestelmä valitsee parhaan näkymän (vakio tai zoomaus).Voit vaihtaa näkymätyypin milloin tahansa toimenpiteen aikana.
Toiminnon tilaa ei tallenneta, kun sytytysvirta katkaistaan.

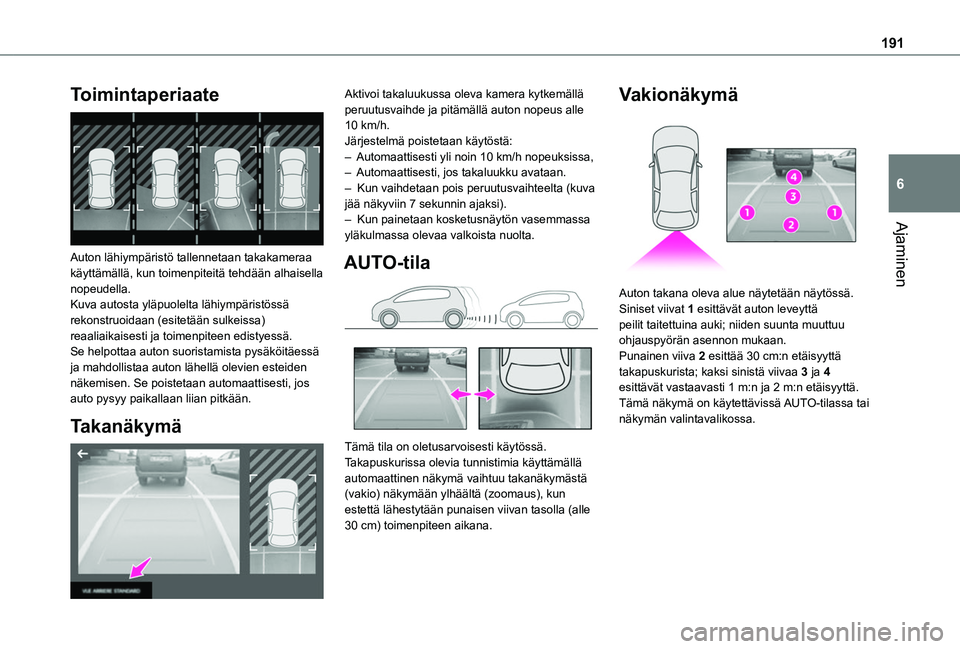

191
Ajaminen
6
Toimintaperiaate

Auton lähiympäristö tallennetaan takakameraa käyttämällä, kun toimenpiteitä tehdään alhaisella nopeudella.Kuva autosta yläpuolelta lähiympäristössä rekonstruoidaan (esitetään sulkeissa) reaaliaikaisesti ja toimenpiteen edistyessä.Se helpottaa auton suoristamista pysäköitäessä ja mahdollistaa auton lähellä olevien esteiden näkemisen. Se poistetaan automaattisesti, jos auto pysyy paikallaan liian pitkään.
Takanäkymä

Aktivoi takaluukussa oleva kamera kytkemällä peruutusvaihde ja pitämällä auton nopeus alle 10 km/h.Järjestelmä poistetaan käytöstä:– Automaattisesti yli noin 10 km/h nopeuksissa,– Automaattisesti, jos takaluukku avataan.– Kun vaihdetaan pois peruutusvaihteelta (kuva jää näkyviin 7 sekunnin ajaksi).– Kun painetaan kosketusnäytön vasemmassa yläkulmassa olevaa valkoista nuolta.
AUTO-tila

Tämä tila on oletusarvoisesti käytössä.Takapuskurissa olevia tunnistimia käyttämällä automaattinen näkymä vaihtuu takanäkymästä (vakio) näkymään ylhäältä (zoomaus), kun estettä lähestytään punaisen viivan tasolla (alle 30 cm) toimenpiteen aikana.
Vakionäkymä

Auton takana oleva alue näytetään näytössä.Siniset viivat 1 esittävät auton leveyttä peilit taitettuina auki; niiden suunta muuttuu ohjauspyörän asennon mukaan.Punainen viiva 2 esittää 30 cm:n etäisyyttä takapuskurista; kaksi sinistä viivaa 3 ja 4 esittävät vastaavasti 1 m:n ja 2 m:n etäisyyttä.Tämä näkymä on käytettävissä AUTO-tilassa tai näkymän valintavalikossa.

192
Zoomausnäkymä

Kamera tallentaa auton ympäristön toimenpiteen aikana ja luo näkymän auton takaosan lähiympäristöstä ylhäältä katsottuna, jotta auto voidaan ohjata lähellä olevien esteiden ohi.Tämä näkymä on käytettävissä AUTO-tilassa tai näkymän valintavalikossa.
NOTIC E
Esteet saattavat näyttää olevan kauempana kuin ne todellisuudessa ovat.Toimenpiteen aikana on tärkeää tarkistaa auton sivut peilejä käyttämällä.Takapysäköintitunnistimet antavat myös tietoja auton ympäristöstä.
180° näkymä

180° näkymä helpottaa peruuttamista pois pysäköintiruudusta, sillä sen avulla nähdään lähestyvät ajoneuvot, jalankulkijat ja pyöräilijät.Tätä näkymää ei suositella koko toimenpiteen suorittamiseen.Siinä on 3 aluetta: vasen A, keskialue B ja oikea C.Tämä näkymä on käytettävissä vain näkymän valintavalikossa.
Pysäköintiavustus

WARNI NG
Katso lisätietoja kappaleesta Yleisiä suosituksia autolla ajamiseen ja sen käsittelyyn liittyvien avustustoimintojen käytöstä.
Järjestelmä avustaa aktiivisesti pysäköintiä käsivaihteistolla varustetuissa autoissa: se tunnistaa pysäköintipaikan, ja pysäköi sitten siihen ohjaamalla asianmukaiseen suuntaan sillä aikaa, kun kuljettaja hallitsee ajosuuntaa, vaihteiden kytkemistä, kiihdyttämistä ja jarruttamista.Auttaakseen kuljettajaa seuraamaan pysäköintitoimenpidettä järjestelmä käynnistää automaattisesti Näkymä takaa ylhäältä -näytön ja aktivoi pysäköintitunnistimet.Järjestelmä mittaa käytettävissä olevat pysäköintipaikat ja laskee etäisyydet esteisiin käyttämällä auton etu- ja takapuskureissa olevia ultraäänitunnistimia.
