2021 TOYOTA PROACE CITY EV Omistajan Käsikirja (in Finnish)

225
Käytännön tietoja
7
Auton rullaaminen
Tietyissä tilanteissa auton on annettava auton rullata (esimerkiksi hinauksen aikana, ajettaessa ajomatolla, automaattipesussa tai kun autoa kuljetetaan junassa tai meriteitse).Menetelmä vaihtelee riippuen vaihdelaatikon ja seisontajarrun tyypistä.
WARNI NG
Älä jätä autoa ilman valvontaa vapaarullauksen aikana.
Käsivalintaisella
vaihteistolla ja sähköisellä
seisontajarrulla /
Niiden vapauttaminen
►  Siirrä vaihteenvalitsin vapaa-asentoon 
moottorin käydessä ja jarrupolkimen ollessa painettuna.►  Pidä jarrupoljin painettuna ja katkaise sytytysvirta.►  Vapauta seisontajarru ja kytke sitten sytytysvirta uudelleen päälle.►  Pidä jarrupoljin painettuna ja paina vipua vapauttaaksesi seisontajarrun.►  Vapauta jarrupoljin ja sammuta sitten sytytysvirta.
Palaaminen normaalitoimintoon
►  Pidä jarrupoljin painettuna ja käynnistä moottori uudelleen.
Automaattivaihteistolla ja
sähköisellä seisontajarrulla /
Niiden vapauttaminen
►  Siirrä vaihteenvalitsin vapaa-asentoon N moottorin käydessä ja jarrupolkimen ollessa painettuna.►  Pidä jarrupoljin painettuna ja katkaise sytytysvirta.►  Vapauta seisontajarru ja kytke sitten sytytysvirta uudelleen päälle.►  Pidä jarrupoljin painettuna ja paina vipua vapauttaaksesi seisontajarrun.►  Vapauta jarrupoljin ja sammuta sitten sytytysvirta.
Palaaminen normaalitoimintoon
►  Pidä jarrupoljin painettuna ja käynnistä moottori uudelleen. Aseta sitten vaihteenvalitsin P-asentoon.
Ajovalitsimen ja sähköisen
seisontajarrun kanssa /
Vapauttaminen
►  Kun auto seisoo paikallaan moottori käynnissä, paina jarrupoljinta ja valitse tila N.5 sekunnin kuluessa:►  Pidä jarrupoljinta painettuna ja noudata tätä järjestystä: kytke sytytysvirta pois päältä (jos olet käynnistänyt START/STOP, pidä painike painettuna 2 sekuntia) ja siirrä valitsinta eteen- tai taaksepäin.►  Vapauta seisontajarru ja kytke sitten sytytysvirta uudelleen päälle.►  Laita jalka jarrulle ja vapauta sähköinen seisontajarru painamalla sen säädintä.►  Vapauta jarrupoljin ja sammuta sitten sytytysvirta.
NOTIC E
ÄlyavainÄlä paina jarrupoljinta kytkiessäsi sytytysvirran takaisin päälle ja sitten pois päältä. Muuten moottori käynnistyy, jolloin sinun on aloitettava toimenpide alusta.

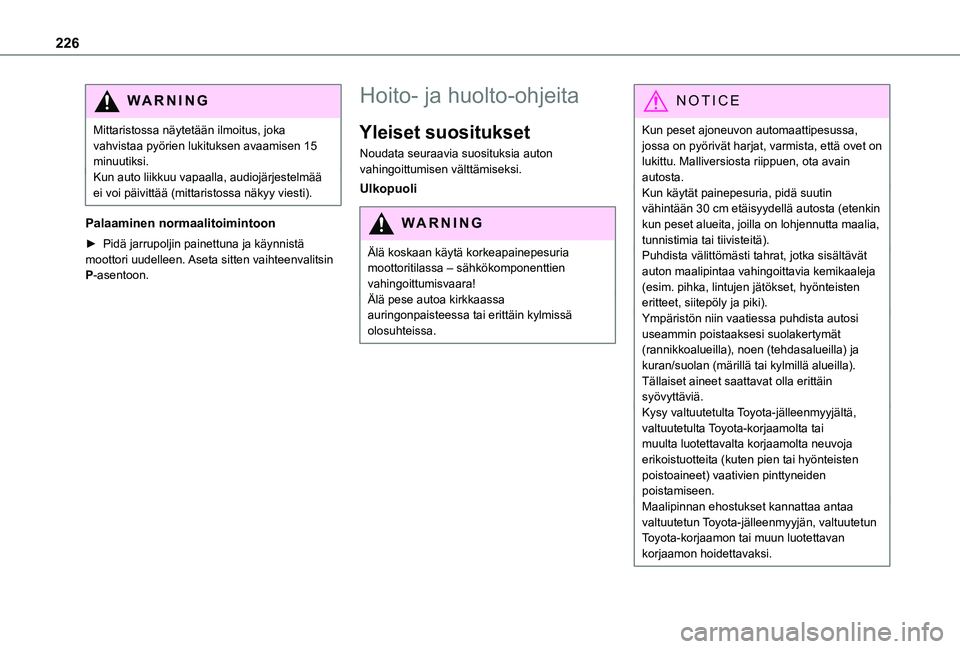

226
WARNI NG
Mittaristossa näytetään ilmoitus, joka vahvistaa pyörien lukituksen avaamisen 15 minuutiksi.Kun auto liikkuu vapaalla, audiojärjestelmää ei voi päivittää (mittaristossa näkyy viesti).
Palaaminen normaalitoimintoon
►  Pidä jarrupoljin painettuna ja käynnistä moottori uudelleen. Aseta sitten vaihteenvalitsin P-asentoon.
Hoito- ja huolto-ohjeita
Yleiset suositukset
Noudata seuraavia suosituksia auton vahingoittumisen välttämiseksi.
Ulkopuoli
WARNI NG
Älä koskaan käytä korkeapainepesuria moottoritilassa – sähkökomponenttien vahingoittumisvaara!Älä pese autoa kirkkaassa auringonpaisteessa tai erittäin kylmissä olosuhteissa.
NOTIC E
Kun peset ajoneuvon automaattipesussa, jossa on pyörivät harjat, varmista, että ovet on lukittu. Malliversiosta riippuen, ota avain autosta.Kun käytät painepesuria, pidä suutin vähintään 30 cm etäisyydellä autosta (etenkin kun peset alueita, joilla on lohjennutta maalia, tunnistimia tai tiivisteitä).Puhdista välittömästi tahrat, jotka sisältävät auton maalipintaa vahingoittavia kemikaaleja (esim. pihka, lintujen jätökset, hyönteisten eritteet, siitepöly ja piki).Ympäristön niin vaatiessa puhdista autosi useammin poistaaksesi suolakertymät (rannikkoalueilla), noen (tehdasalueilla) ja kuran/suolan (märillä tai kylmillä alueilla). Tällaiset aineet saattavat olla erittäin syövyttäviä.Kysy valtuutetulta Toyota-jälleenmyyjältä, valtuutetulta Toyota-korjaamolta tai muulta luotettavalta korjaamolta neuvoja
erikoistuotteita (kuten pien tai hyönteisten poistoaineet) vaativien pinttyneiden poistamiseen.Maalipinnan ehostukset kannattaa antaa valtuutetun Toyota-jälleenmyyjän, valtuutetun Toyota-korjaamon tai muun luotettavan korjaamon hoidettavaksi.

227
Käytännön tietoja
7
Sisäpuoli
WARNI NG
Kun peset autoasi, älä koskaan käytä vesiletkua tai korkeapainepesuria auton sisätilojen puhdistamiseen.Mukissa tai muussa avoimessa astiassa olevat nesteet saattavat läikkyä ja aiheuttaa vahinkoja keskikonsolin mittareille ja
hallintalaitteille. Ole valpas!Puhdista mittaristo, kosketusnäytöt tai muut näytöt pyyhkimällä ne varovasti pehmeällä, kuivalla liinalla. Älä käytä tuotteita (esim. alkoholia, desinfiointiainetta) tai saippuavettä suoraan näille pinnoille - vaurioitumisvaara!
Kori
Kiiltävä maalipinta
WARNI NG
Älä käytä hankaavia tuotteita tai liuottimia korin puhdistamiseen.Älä koskaan käytä hankaavaa sientä tiukassa istuvien tahrojen poistamiseen. Maalipinta saattaa naarmuuntua!Älä levitä kiillotusaineita vahvassa
auringonpaisteessa äläkä myöskään levitä sellaisia muovi- tai kumiosiin.
NOTIC E
Käytä pehmeää sientä ja saippuavettä tai pH-neutraalia tuotetta.Pyyhi kori hellävaroen puhtaalla mikrokuituliinalla.Levitä kiillote auton ollessa puhdas ja kuiva.Noudata tuotteen mukana tulleita ohjeita.
Tarrat
(Versiosta riippuen)
WARNI NG
Älä käytä korkeapainepesuria auton puhdistamiseen. Tarrat saattavat vahingoittua tai irrota!
NOTIC E
Käytä vesiletkua ja vettä, jonka lämpötila on 25°C - 40°C.Suihkuta vettä kohtisuoraan puhdistettavalla pinnalle.Huuhtele suoloista puhdistetulla vedellä.

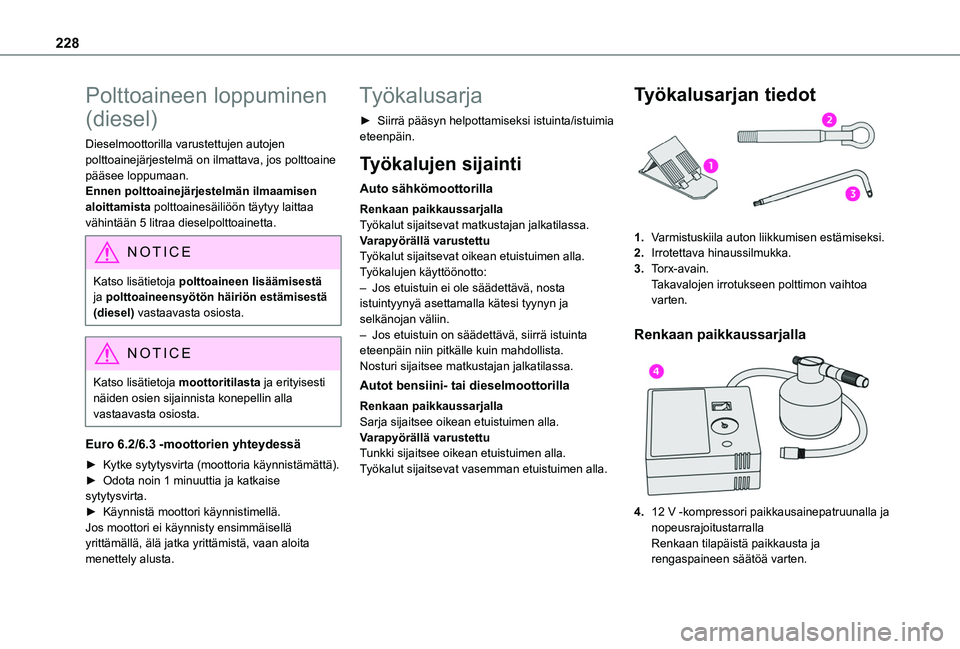

228
Polttoaineen loppuminen
(diesel)
Dieselmoottorilla varustettujen autojen polttoainejärjestelmä on ilmattava, jos polttoaine pääsee loppumaan.Ennen polttoainejärjestelmän ilmaamisen aloittamista polttoainesäiliöön täytyy laittaa vähintään 5 litraa dieselpolttoainetta.
NOTIC E
Katso lisätietoja polttoaineen lisäämisestä ja polttoaineensyötön häiriön estämisestä (diesel) vastaavasta osiosta.
NOTIC E
Katso lisätietoja moottoritilasta ja erityisesti näiden osien sijainnista konepellin alla vastaavasta osiosta.
Euro 6.2/6.3 -moottorien yhteydessä
►  Kytke sytytysvirta (moottoria käynnistämättä).►  Odota noin 1 minuuttia ja katkaise sytytysvirta.►  Käynnistä moottori käynnistimellä.Jos moottori ei käynnisty ensimmäisellä yrittämällä, älä jatka yrittämistä, vaan aloita
menettely alusta.
Työkalusarja
►  Siirrä pääsyn helpottamiseksi istuinta/istuimia eteenpäin.
Työkalujen sijainti
Auto sähkömoottorilla
Renkaan paikkaussarjallaTyökalut sijaitsevat matkustajan jalkatilassa.Varapyörällä varustettuTyökalut sijaitsevat oikean etuistuimen alla.Työkalujen käyttöönotto:– Jos etuistuin ei ole säädettävä, nosta istuintyynyä asettamalla kätesi tyynyn ja selkänojan väliin.– Jos etuistuin on säädettävä, siirrä istuinta eteenpäin niin pitkälle kuin mahdollista.Nosturi sijaitsee matkustajan jalkatilassa.
Autot bensiini- tai dieselmoottorilla
Renkaan paikkaussarjallaSarja sijaitsee oikean etuistuimen alla.Varapyörällä varustettu
Tunkki sijaitsee oikean etuistuimen alla.Työkalut sijaitsevat vasemman etuistuimen alla.
Työkalusarjan tiedot
1.Varmistuskiila auton liikkumisen estämiseksi.
2.Irrotettava hinaussilmukka.
3.Torx-avain.Takavalojen irrotukseen polttimon vaihtoa varten.
Renkaan paikkaussarjalla

4.12 V -kompressori paikkausainepatruunalla ja nopeusrajoitustarrallaRenkaan tilapäistä paikkausta ja
rengaspaineen säätöä varten.

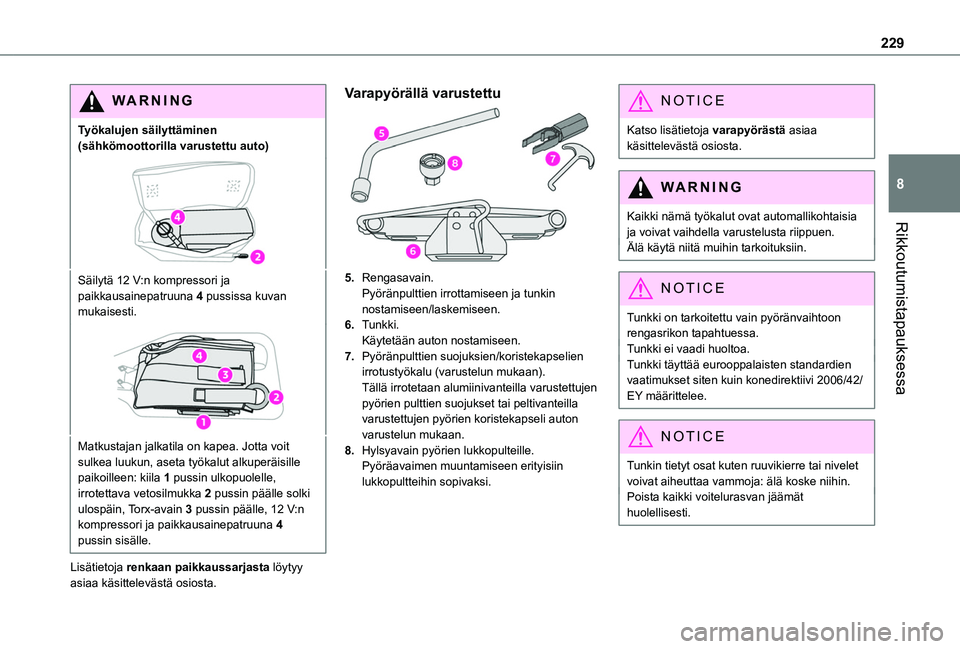

229
Rikkoutumistapauksessa
8
WARNI NG
Työkalujen säilyttäminen (sähkömoottorilla varustettu auto)
Säilytä 12 V:n kompressori ja paikkausainepatruuna 4 pussissa kuvan mukaisesti.
Matkustajan jalkatila on kapea. Jotta voit sulkea luukun, aseta työkalut alkuperäisille paikoilleen: kiila 1 pussin ulkopuolelle, irrotettava vetosilmukka 2 pussin päälle solki ulospäin, Torx-avain 3 pussin päälle, 12 V:n kompressori ja paikkausainepatruuna 4 pussin sisälle.
Lisätietoja renkaan paikkaussarjasta löytyy asiaa käsittelevästä osiosta.
Varapyörällä varustettu
5.Rengasavain.Pyöränpulttien irrottamiseen ja tunkin nostamiseen/laskemiseen.
6.Tunkki.Käytetään auton nostamiseen.
7.Pyöränpulttien suojuksien/koristekapselien irrotustyökalu (varustelun mukaan).Tällä irrotetaan alumiinivanteilla varustettujen pyörien pulttien suojukset tai peltivanteilla varustettujen pyörien koristekapseli auton varustelun mukaan.
8.Hylsyavain pyörien lukkopulteille.Pyöräavaimen muuntamiseen erityisiin lukkopultteihin sopivaksi.
NOTIC E
Katso lisätietoja varapyörästä asiaa käsittelevästä osiosta.
WARNI NG
Kaikki nämä työkalut ovat automallikohtaisia ja voivat vaihdella varustelusta riippuen.Älä käytä niitä muihin tarkoituksiin.
NOTIC E
Tunkki on tarkoitettu vain pyöränvaihtoon rengasrikon tapahtuessa.Tunkki ei vaadi huoltoa.Tunkki täyttää eurooppalaisten standardien vaatimukset siten kuin konedirektiivi 2006/42/EY määrittelee.
NOTIC E
Tunkin tietyt osat kuten ruuvikierre tai nivelet voivat aiheuttaa vammoja: älä koske niihin.Poista kaikki voitelurasvan jäämät huolellisesti.

230
Renkaan paikkaussarja
Kompressorin ja paikkausainepatruunan sisältävällä pakkaussarjalla rengas voidaan paikata tilapäisesti lähimmälle korjaamolle ajoa varten.Sen avulla voi paikata useimmat kulutuspinnalla olevat rengasvauriot.
NOTIC E
Auton sähköjärjestelmä mahdollistaa kompressorin kytkemisen 12 V virtapistokkeeseen niin pitkäksi aikaa, että rengas voidaan korjata rengasrikon jälkeen.
WARNI NG
Käytä vain auton etuosassa sijaitsevaa 12 V:n pistorasiaa kompressorin virtalähteenä.
NOTIC E
Katso lisätietoja työkalusarjasta asianmukaisesta kappaleesta.
Renkaan paikkaaminen
WARNI NG
Älä poista renkaan mahdollisesti läpäisseitä vieraita esineitä (esim. naulaa, ruuvia).
►  Pysäköi auto paikkaan, jossa se ei haittaa muuta liikennettä, ja kytke seisontajarru.►  Noudata maan lakimääräisiä 
turvallisuusohjeita (hätävilkut, varoituskolmio, heijastinliivit yms.)►  Katkaise sytytysvirta.►  Irrota venttiilinhatu.

►  Kytke paikkausainepullon letku korjattavan renkaan venttiiliin ja kiristä kunnolla.►  Kytke kompressorin letku paikkausainepulloon.►  Tarkista, että kompressorin katkaisin on asennossa "O".►  Ota kompressorin alla oleva liitäntäjohto kokonaan esille.
►  Kiinnitä kompressorin pistoke auton 12 V:n pistorasiaan.►  Kiinnitä nopeusrajoitustarra.
WARNI NG
Kiinnitä nopeusrajoitustarra auton sisäpuolelle kuljettajan näkökenttään, että jotta muistat yhden pyörän olevan tilapäiskäytössä.
►  Kytke sytytysvirta.

►  Käynnistä kompressori siirtämällä katkaisin asentoon l. Käytä kompressoria, kunnes renkaan paine on noussut 2,0 baariin. Paikkausaine ruiskutetaan paineella renkaaseen; älä irrota venttiilin letkua toimenpiteen aikana (roiskeiden
estämiseksi).
WARNI NG
Mikäli noin 7 minuutin kuluttua rengaspaine ei nouse noin 2 baariin, se merkitsee, ettei rengasta voi korjata. Ota yhteys TOYOTA-
jälleenmyyjään tai valtuutettuun korjaamoon avun saamiseksi.

231
Rikkoutumistapauksessa
8
►  Siirrä katkaisin asentoon "O".►  Irrota kompressorin pistoke auton 12 V:n pistorasiasta.►  Laita venttiilin korkki takaisin paikalleen.►  Irrota paikkaussarja.►  Irrota paikkausainepullo ja säilytä se.
WARNI NG
Paikkausaine on haitallista nieltynä ja ärsyttää
silmiä.Säilytä tuote poissa lasten ulottuvilta.Nesteen käyttöikä on merkitty pulloon.Älä hävitä pulloa talousjätteen seassa. Vie se TOYOTA-jälleenmyyjälle tai ongelmajätteiden keräyspisteeseen.Muista hankkia uusi paikkausainepullo TOYOTA-jälleenmyyjältä tai ammattitaitoisesta korjaamosta.


►  Aja autolla välittömästi noin viisi kilometriä 
alhaisella nopeudella (20 – 60 km/h), jotta renkaaseen muodostuisi paikka.
►  Pysähdy ja tarkista paikkaus sekä mittaa rengaspaine kompressorin avulla.
WARNI NG
Älä aja yli 80 km/h:n nopeutta tai yli 200 km, kun käytössä on paikkaussarjalla korjattu rengas.Käänny TOYOTA-jälleenmyyjän tai ammattitaitoisen korjaamon puoleen renkaan
vaihtamiseksi.
Rengaspaineen tarkistus/
säätö
Kompressoria voi käyttää myös renkaiden ilmanpaineen tarkastamiseen tai täyttöön ilman paikkausainetta.►  Irrota renkaan täyttöventtiilin tulppa ja laita se talteen puhtaaseen paikkaan.►  Ota kompressorin alla oleva letku esille.►  Kiinnitä letku täyttöventtiiliin ja kiristä kunnolla.►  Tarkista, että kompressorin katkaisin on asennossa "O".►  Ota kompressorin alla oleva liitäntäjohto kokonaan esille.►  Kiinnitä kompressorin pistoke auton 12 V:n pistorasiaan.►  Kytke sytytysvirta.►  Käynnistä kompressori siirtämällä katkaisin asentoon I ja säädä paine auton rengaspainetarrassa ilmoitettuun arvoon.
Paineen laskeminen: paina kompressorin putkessa lähellä venttiilin liitintä olevaa mustaa painiketta.
WARNI NG
Mikäli 7 minuutin kuluttua rengaspaine ei nouse noin 2 baariin, se merkitsee, että rengas on vaurioitunut. Ota yhteys TOYOTA-jälleenmyyjään tai valtuutettuun korjaamoon
avun saamiseksi.
►  Kun rengaspaine on oikea, siirrä katkaisin asentoon O.►  Irrota paikkaussarja ja aseta se säilytyspaikkaansa.►  Aseta venttiilin korkki takaisin paikalleen.
WARNI NG
Jos yhden tai useamman renkaan rengaspainetta muutetaan, rengaspaineiden valvontajärjestelmä on alustettava.Katso lisätietoja rengaspaineiden valvontajärjestelmästä asianmukaisesta kappaleesta.

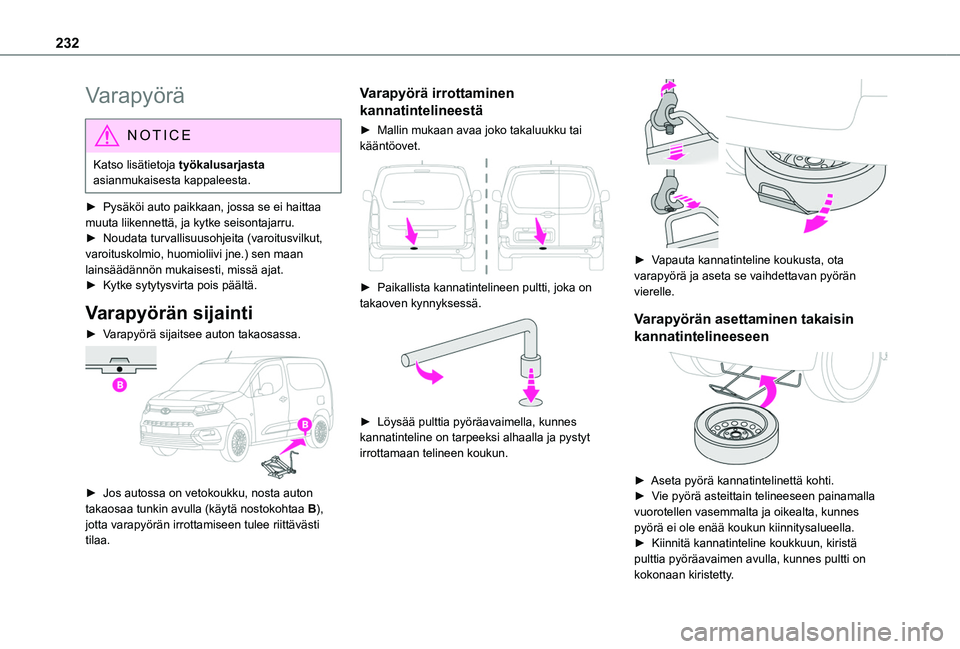

232
Varapyörä
NOTIC E
Katso lisätietoja työkalusarjasta asianmukaisesta kappaleesta.
► Pysäköi auto paikkaan, jossa se ei haittaa muuta liikennettä, ja kytke seisontajarru.►  Noudata turvallisuusohjeita (varoitusvilkut, varoituskolmio, huomioliivi jne.) sen maan lainsäädännön mukaisesti, missä ajat.►  Kytke sytytysvirta pois päältä.
Varapyörän sijainti
►  Varapyörä sijaitsee auton takaosassa.

►  Jos autossa on vetokoukku, nosta auton takaosaa tunkin avulla (käytä nostokohtaa B), jotta varapyörän irrottamiseen tulee riittävästi tilaa.
Varapyörä irrottaminen
kannatintelineestä
►  Mallin mukaan avaa joko takaluukku tai kääntöovet.

►  Paikallista kannatintelineen pultti, joka on takaoven kynnyksessä.

►  Löysää pulttia pyöräavaimella, kunnes kannatinteline on tarpeeksi alhaalla ja pystyt irrottamaan telineen koukun.

►  Vapauta kannatinteline koukusta, ota varapyörä ja aseta se vaihdettavan pyörän vierelle.
Varapyörän asettaminen takaisin
kannatintelineeseen

►  Aseta pyörä kannatintelinettä kohti.►  Vie pyörä asteittain telineeseen painamalla vuorotellen vasemmalta ja oikealta, kunnes pyörä ei ole enää koukun kiinnitysalueella.►  Kiinnitä kannatinteline koukkuun, kiristä pulttia pyöräavaimen avulla, kunnes pultti on kokonaan kiristetty.
