2021 TOYOTA PROACE CITY EV Omistajan Käsikirja (in Finnish)

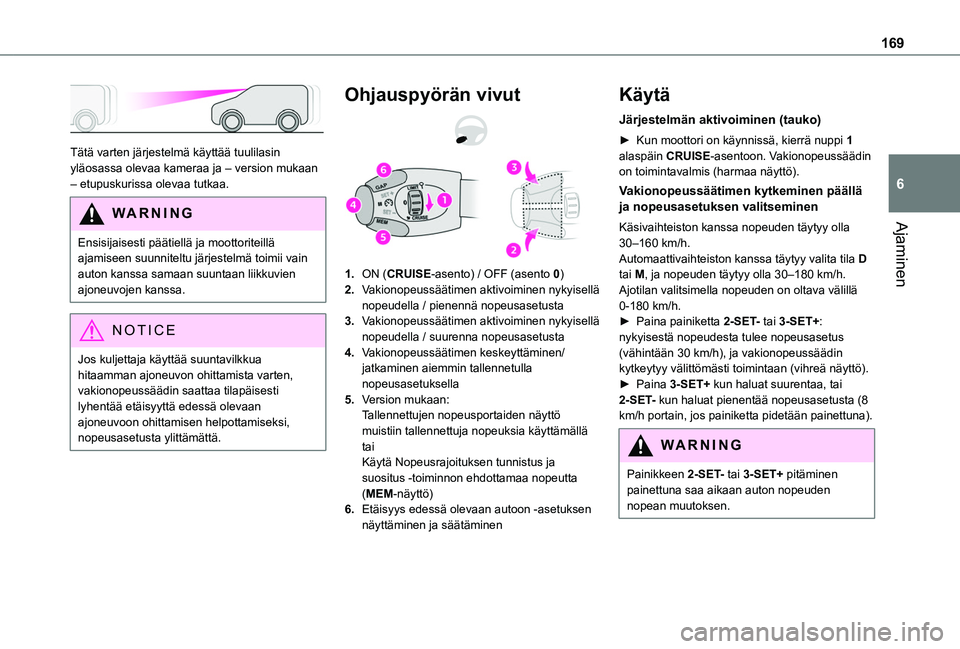

169
Ajaminen
6

Tätä varten järjestelmä käyttää tuulilasin yläosassa olevaa kameraa ja – version mukaan – etupuskurissa olevaa tutkaa.
WARNI NG
Ensisijaisesti päätiellä ja moottoriteillä ajamiseen suunniteltu järjestelmä toimii vain auton kanssa samaan suuntaan liikkuvien ajoneuvojen kanssa.
NOTIC E
Jos kuljettaja käyttää suuntavilkkua hitaamman ajoneuvon ohittamista varten, vakionopeussäädin saattaa tilapäisesti lyhentää etäisyyttä edessä olevaan ajoneuvoon ohittamisen helpottamiseksi, nopeusasetusta ylittämättä.
Ohjauspyörän vivut
1.ON (CRUISE-asento) / OFF (asento 0)
2.Vakionopeussäätimen aktivoiminen nykyisellä nopeudella / pienennä nopeusasetusta
3.Vakionopeussäätimen aktivoiminen nykyisellä nopeudella / suurenna nopeusasetusta
4.Vakionopeussäätimen keskeyttäminen/jatkaminen aiemmin tallennetulla nopeusasetuksella
5.Version mukaan:Tallennettujen nopeusportaiden näyttö muistiin tallennettuja nopeuksia käyttämällätaiKäytä Nopeusrajoituksen tunnistus ja suositus -toiminnon ehdottamaa nopeutta (MEM-näyttö)
6.Etäisyys edessä olevaan autoon -asetuksen näyttäminen ja säätäminen
Käytä
Järjestelmän aktivoiminen (tauko)
►  Kun moottori on käynnissä, kierrä nuppi 1 alaspäin CRUISE-asentoon. Vakionopeussäädin on toimintavalmis (harmaa näyttö).
Vakionopeussäätimen kytkeminen päällä ja nopeusasetuksen valitseminen
Käsivaihteiston kanssa nopeuden täytyy olla 30–160 km/h.Automaattivaihteiston kanssa täytyy valita tila D tai M, ja nopeuden täytyy olla 30–180 km/h.Ajotilan valitsimella nopeuden on oltava välillä 0-180 km/h.►  Paina painiketta 2-SET- tai 3-SET+: nykyisestä nopeudesta tulee nopeusasetus (vähintään 30 km/h), ja vakionopeussäädin kytkeytyy välittömästi toimintaan (vihreä näyttö).►  Paina 3-SET+ kun haluat suurentaa, tai 2-SET- kun haluat pienentää nopeusasetusta (8 km/h portain, jos painiketta pidetään painettuna).
WARNI NG
Painikkeen 2-SET- tai 3-SET+ pitäminen painettuna saa aikaan auton nopeuden nopean muutoksen.

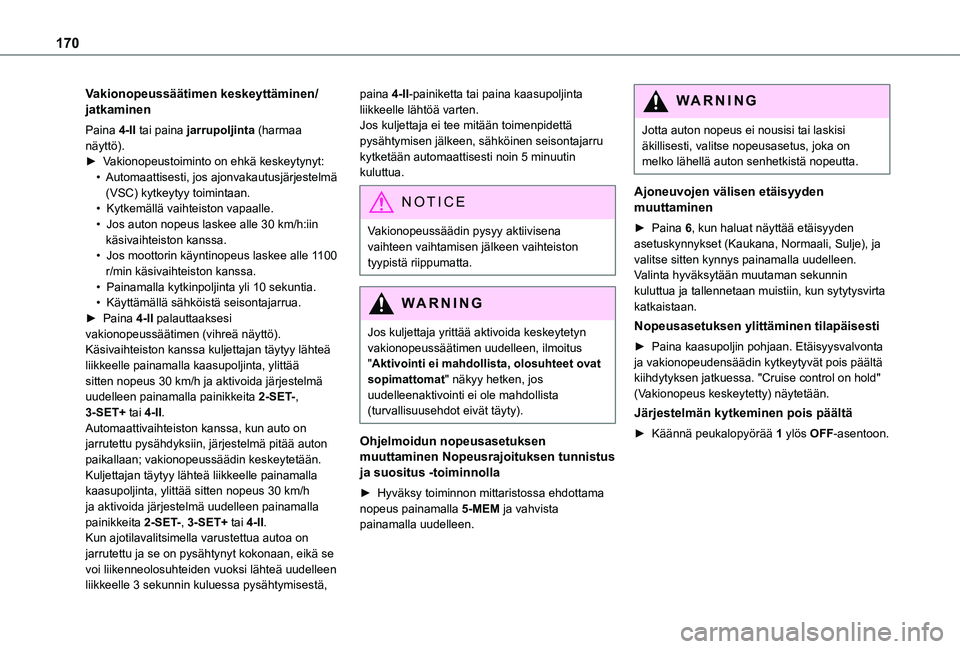

170
Vakionopeussäätimen keskeyttäminen/jatkaminen
Paina 4-II tai paina jarrupoljinta (harmaa näyttö).►  Vakionopeustoiminto on ehkä keskeytynyt:• Automaattisesti, jos ajonvakautusjärjestelmä (VSC) kytkeytyy toimintaan.• Kytkemällä vaihteiston vapaalle.• Jos auton nopeus laskee alle 30 km/h:iin käsivaihteiston kanssa.• Jos moottorin käyntinopeus laskee alle 1100 r/min käsivaihteiston kanssa.• Painamalla kytkinpoljinta yli 10 sekuntia.• Käyttämällä sähköistä seisontajarrua.►  Paina 4-II palauttaaksesi vakionopeussäätimen (vihreä näyttö).Käsivaihteiston kanssa kuljettajan täytyy lähteä liikkeelle painamalla kaasupoljinta, ylittää sitten nopeus 30 km/h ja aktivoida järjestelmä uudelleen painamalla painikkeita 2-SET-, 3-SET+ tai 4-II.Automaattivaihteiston kanssa, kun auto on jarrutettu pysähdyksiin, järjestelmä pitää auton
paikallaan; vakionopeussäädin keskeytetään. Kuljettajan täytyy lähteä liikkeelle painamalla kaasupoljinta, ylittää sitten nopeus 30 km/h ja aktivoida järjestelmä uudelleen painamalla painikkeita 2-SET-, 3-SET+ tai 4-II.Kun ajotilavalitsimella varustettua autoa on jarrutettu ja se on pysähtynyt kokonaan, eikä se voi liikenneolosuhteiden vuoksi lähteä uudelleen liikkeelle 3 sekunnin kuluessa pysähtymisestä,
paina 4-II-painiketta tai paina kaasupoljinta liikkeelle lähtöä varten.Jos kuljettaja ei tee mitään toimenpidettä pysähtymisen jälkeen, sähköinen seisontajarru kytketään automaattisesti noin 5 minuutin kuluttua.
N OTIC E
Vakionopeussäädin pysyy aktiivisena
vaihteen vaihtamisen jälkeen vaihteiston tyypistä riippumatta.
WARNI NG
Jos kuljettaja yrittää aktivoida keskeytetyn vakionopeussäätimen uudelleen, ilmoitus "Aktivointi ei mahdollista, olosuhteet ovat sopimattomat" näkyy hetken, jos uudelleenaktivointi ei ole mahdollista (turvallisuusehdot eivät täyty).
Ohjelmoidun nopeusasetuksen muuttaminen Nopeusrajoituksen tunnistus ja suositus -toiminnolla
►  Hyväksy toiminnon mittaristossa ehdottama nopeus painamalla 5-MEM ja vahvista painamalla uudelleen.
WARNI NG
Jotta auton nopeus ei nousisi tai laskisi äkillisesti, valitse nopeusasetus, joka on melko lähellä auton senhetkistä nopeutta.
Ajoneuvojen välisen etäisyyden muuttaminen
►  Paina 6, kun haluat näyttää etäisyyden asetuskynnykset (Kaukana, Normaali, Sulje), ja valitse sitten kynnys painamalla uudelleen.Valinta hyväksytään muutaman sekunnin kuluttua ja tallennetaan muistiin, kun sytytysvirta katkaistaan.
Nopeusasetuksen ylittäminen tilapäisesti
►  Paina kaasupoljin pohjaan. Etäisyysvalvonta ja vakionopeudensäädin kytkeytyvät pois päältä kiihdytyksen jatkuessa. "Cruise control on hold" (Vakionopeus keskeytetty) näytetään.
Järjestelmän kytkeminen pois päältä
►  Käännä peukalopyörää 1 ylös OFF-asentoon.

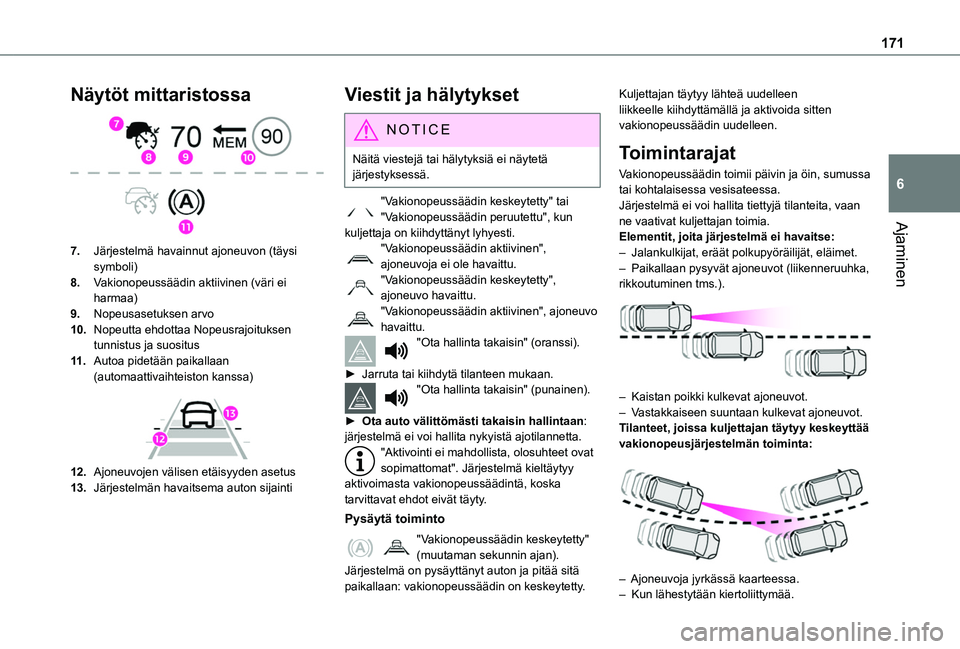

171
Ajaminen
6
Näytöt mittaristossa

7.Järjestelmä havainnut ajoneuvon (täysi symboli)
8.Vakionopeussäädin aktiivinen (väri ei harmaa)
9.Nopeusasetuksen arvo
10.Nopeutta ehdottaa Nopeusrajoituksen tunnistus ja suositus
11 .Autoa pidetään paikallaan (automaattivaihteiston kanssa)

12.Ajoneuvojen välisen etäisyyden asetus
13.Järjestelmän havaitsema auton sijainti
Viestit ja hälytykset
NOTIC E
Näitä viestejä tai hälytyksiä ei näytetä järjestyksessä.
"Vakionopeussäädin keskeytetty" tai "Vakionopeussäädin peruutettu", kun kuljettaja on kiihdyttänyt lyhyesti.
"Vakionopeussäädin aktiivinen", ajoneuvoja ei ole havaittu."Vakionopeussäädin keskeytetty", ajoneuvo havaittu."Vakionopeussäädin aktiivinen", ajoneuvo havaittu."Ota hallinta takaisin" (oranssi).
►  Jarruta tai kiihdytä tilanteen mukaan."Ota hallinta takaisin" (punainen).
► Ota auto välittömästi takaisin hallintaan: järjestelmä ei voi hallita nykyistä ajotilannetta."Aktivointi ei mahdollista, olosuhteet ovat sopimattomat". Järjestelmä kieltäytyy aktivoimasta vakionopeussäädintä, koska tarvittavat ehdot eivät täyty.
Pysäytä toiminto
"Vakionopeussäädin keskeytetty" (muutaman sekunnin ajan).Järjestelmä on pysäyttänyt auton ja pitää sitä paikallaan: vakionopeussäädin on keskeytetty.
Kuljettajan täytyy lähteä uudelleen liikkeelle kiihdyttämällä ja aktivoida sitten vakionopeussäädin uudelleen.
Toimintarajat
Vakionopeussäädin toimii päivin ja öin, sumussa tai kohtalaisessa vesisateessa.Järjestelmä ei voi hallita tiettyjä tilanteita, vaan ne vaativat kuljettajan toimia.Elementit, joita järjestelmä ei havaitse:– Jalankulkijat, eräät polkupyöräilijät, eläimet.– Paikallaan pysyvät ajoneuvot (liikenneruuhka, rikkoutuminen tms.).

– Kaistan poikki kulkevat ajoneuvot.– Vastakkaiseen suuntaan kulkevat ajoneuvot.Tilanteet, joissa kuljettajan täytyy keskeyttää vakionopeusjärjestelmän toiminta:

– Ajoneuvoja jyrkässä kaarteessa.– Kun lähestytään kiertoliittymää.

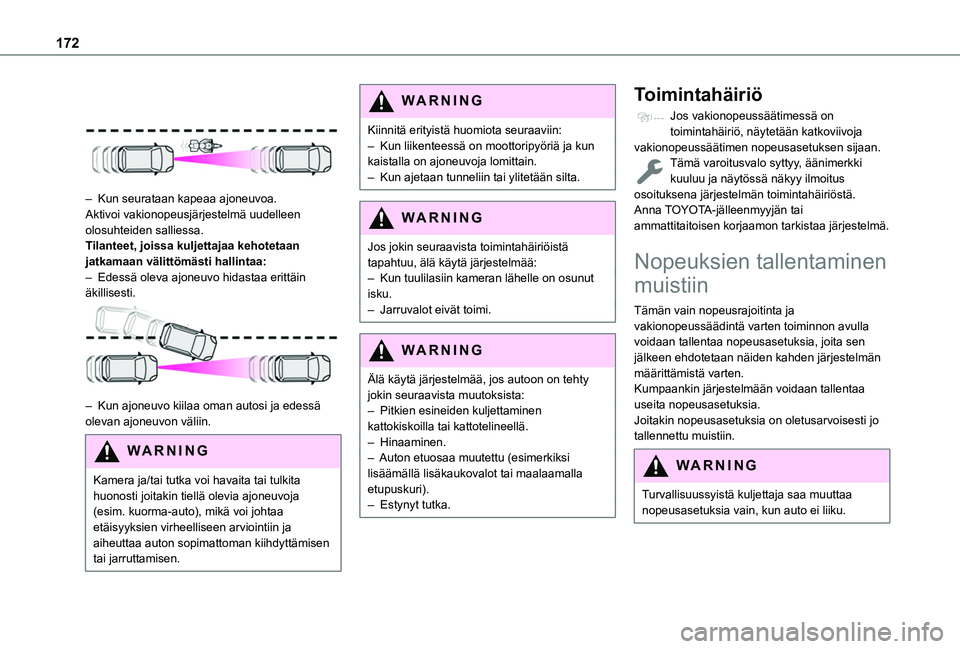

172


– Kun seurataan kapeaa ajoneuvoa.Aktivoi vakionopeusjärjestelmä uudelleen olosuhteiden salliessa.Tilanteet, joissa kuljettajaa kehotetaan jatkamaan välittömästi hallintaa:– Edessä oleva ajoneuvo hidastaa erittäin äkillisesti.

– Kun ajoneuvo kiilaa oman autosi ja edessä olevan ajoneuvon väliin.
WARNI NG
Kamera ja/tai tutka voi havaita tai tulkita huonosti joitakin tiellä olevia ajoneuvoja (esim. kuorma-auto), mikä voi johtaa etäisyyksien virheelliseen arviointiin ja aiheuttaa auton sopimattoman kiihdyttämisen
tai jarruttamisen.
WARNI NG
Kiinnitä erityistä huomiota seuraaviin:– Kun liikenteessä on moottoripyöriä ja kun kaistalla on ajoneuvoja lomittain.– Kun ajetaan tunneliin tai ylitetään silta.
WARNI NG
Jos jokin seuraavista toimintahäiriöistä tapahtuu, älä käytä järjestelmää:– Kun tuulilasiin kameran lähelle on osunut isku.– Jarruvalot eivät toimi.
WARNI NG
Älä käytä järjestelmää, jos autoon on tehty jokin seuraavista muutoksista:– Pitkien esineiden kuljettaminen kattokiskoilla tai kattotelineellä.– Hinaaminen.– Auton etuosaa muutettu (esimerkiksi lisäämällä lisäkaukovalot tai maalaamalla etupuskuri).– Estynyt tutka.
Toimintahäiriö
Jos vakionopeussäätimessä on toimintahäiriö, näytetään katkoviivoja vakionopeussäätimen nopeusasetuksen sijaan.Tämä varoitusvalo syttyy, äänimerkki kuuluu ja näytössä näkyy ilmoitus osoituksena järjestelmän toimintahäiriöstä.Anna TOYOTA-jälleenmyyjän tai ammattitaitoisen korjaamon tarkistaa järjestelmä.
Nopeuksien tallentaminen
muistiin
Tämän vain nopeusrajoitinta ja vakionopeussäädintä varten toiminnon avulla voidaan tallentaa nopeusasetuksia, joita sen jälkeen ehdotetaan näiden kahden järjestelmän määrittämistä varten.Kumpaankin järjestelmään voidaan tallentaa useita nopeusasetuksia.Joitakin nopeusasetuksia on oletusarvoisesti jo tallennettu muistiin.
WARNI NG
Turvallisuussyistä kuljettaja saa muuttaa nopeusasetuksia vain, kun auto ei liiku.

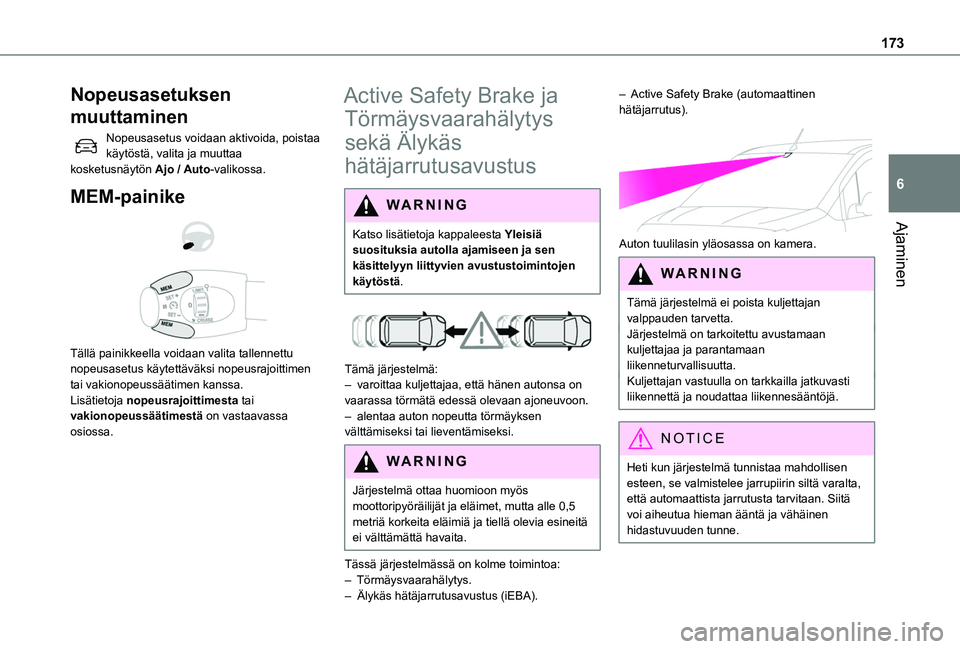

173
Ajaminen
6
Nopeusasetuksen
muuttaminen
Nopeusasetus voidaan aktivoida, poistaa käytöstä, valita ja muuttaa kosketusnäytön Ajo / Auto-valikossa.
MEM-painike


Tällä painikkeella voidaan valita tallennettu nopeusasetus käytettäväksi nopeusrajoittimen tai vakionopeussäätimen kanssa.Lisätietoja nopeusrajoittimesta tai vakionopeussäätimestä on vastaavassa osiossa.
Active Safety Brake ja
Törmäysvaarahälytys
sekä Älykäs
hätäjarrutusavustus
WARNI NG
Katso lisätietoja kappaleesta Yleisiä
suosituksia autolla ajamiseen ja sen käsittelyyn liittyvien avustustoimintojen käytöstä.


Tämä järjestelmä:– varoittaa kuljettajaa, että hänen autonsa on vaarassa törmätä edessä olevaan ajoneuvoon.– alentaa auton nopeutta törmäyksen välttämiseksi tai lieventämiseksi.
WARNI NG
Järjestelmä ottaa huomioon myös moottoripyöräilijät ja eläimet, mutta alle 0,5 metriä korkeita eläimiä ja tiellä olevia esineitä ei välttämättä havaita.
Tässä järjestelmässä on kolme toimintoa:– Törmäysvaarahälytys.
– Älykäs hätäjarrutusavustus (iEBA).
– Active Safety Brake (automaattinen hätäjarrutus).

Auton tuulilasin yläosassa on kamera.
W ARNI NG
Tämä järjestelmä ei poista kuljettajan valppauden tarvetta.Järjestelmä on tarkoitettu avustamaan kuljettajaa ja parantamaan liikenneturvallisuutta.Kuljettajan vastuulla on tarkkailla jatkuvasti liikennettä ja noudattaa liikennesääntöjä.
NOTIC E
Heti kun järjestelmä tunnistaa mahdollisen
esteen, se valmistelee jarrupiirin siltä varalta, että automaattista jarrutusta tarvitaan. Siitä voi aiheutua hieman ääntä ja vähäinen hidastuvuuden tunne.

174
Käyttöolosuhteet ja
-rajoitukset
Auto liikkuu eteenpäin.VSC-järjestelmä toiminnassa.DSC-järjestelmä on aktivoituna.DSC-/ASR--järjestelmä on aktivoituna.Kaikkien matkustajien turvavyöt kiinnitetty.Tasainen nopeus tiellä, jossa on vähän mutkia.Seuraavissa tapauksissa on suositeltavaa poistaa järjestelmä käytöstä ajoneuvon asetusvalikon kautta:– Perävaunun vetäminen.– Pitkien esineiden kuljettaminen kattokiskoilla tai kattotelineellä.– Auto, johon on asennettu lumiketjut.– Ennen pikapesun käyttämistä moottori käynnissä.– Kun vaihdat pyörää, työskentelet pyörän lähellä tai moottoritilassa.– Ennen auton ajamista ajomatolle korjaamossa.– Hinattava ajoneuvo, moottori käynnissä.– Kun tuulilasiin tunnistuskameran lähelle on
osunut isku.
NOTIC E
Järjestelmä kytkeytyy automaattisesti pois päältä, kun havaitaan tietyntyyppisten (halkaisijaltaan pienempien) tilaa säästävien varapyörien käyttö tai jos jarrupolkimen kytkimessä tai vähintään kahdessa jarruvalaisimessa havaitaan vika.
WARNI NG
Ajaminen voi olla vaarallista, jos jarruvalot eivät ole täydellisessä toimintakunnossa.
WARNI NG
Kuljettaja ei saa ylikuormittaa autoa (noudata kokonaispainorajoja ja kattotelineiden
painorajoituksia).
WARNI NG
On mahdollista, että varoituksia ei annetaan, ne annetaan liian myöhään tai ne vaikuttavat aiheettomilta.Kuljettajan tulee aina säilyttää auton hallinta ja olla valmiina reagoimaan milloin tahansa onnettomuuden välttämiseksi.
WARNI NG
Törmäyksen jälkeen järjestelmä kytketään pois päältä automaattisesti.Anna valtuutetun Toyota-jälleenmyyjän, valtuutetun Toyota-korjaamon tai muun luotettavan korjaamon tarkistaa se.
Törmäysvaarahälytys
Se varoittaa kuljettajaa siitä, että auto on vaarassa törmätä edessä olevaan ajoneuvoon tai kaistalla olevaan jalankulkijaan.
Toiminta
Järjestelmän havaitseman törmäysvaaran asteen ja kuljettajan valitseman hälytyksen aktivoitumiskynnyksen mukaan useita eri hälytystasoja voidaan aktivoida ja näyttää mittaristossa.Järjestelmä ottaa huomioon auton dynamiikan, oman auton ja edessä olevan auton nopeuden, ympäristöolosuhteet ja auton toiminnan (polkimien ja ohjauspyörän käyttö yms.) laukaistakseen hälytyksen asiaankuuluvalla hetkellä.Taso 1 (oranssi): vain visuaalinen hälytys siitä, että edessä oleva ajoneuvo on hyvin lähellä.Ilmoitus "Ajoneuvo lähellä" näytetään.Taso 2 (punainen): visuaalinen ja
kuuluva hälytys siitä, että törmäys uhkaa.Ilmoitus "Jarruta!" näytetään.Taso 3: Eräissä tapauksissa voidaan antaa haptinen hälytys mikrojarrutuksen muodossa törmäysvaaran vahvistukseksi.

175
Ajaminen
6
NOTIC E
Jos auto lähestyy toista ajoneuvoa liian suurella nopeudella, ensimmäistä hälytystasoa ei välttämättä näytetä vaan tason 2 hälytys näytetään suoraan.Tärkeää: tason 1 hälytystä ei näytetä paikallaan pysyvästä esteestä tai kun Lähellä-laukaisukynnys on valittu.
Hälytyksen laukaisukynnyksen
muuttaminen
Tämä laukaisukynnys määrittää herkkyyden, jolla toiminta varoittaa törmäysvaarasta.Kynnysarvo asetetaan kosketusnäytön Ajo / Auto-valikosta.►  Valitse yksi kolmesta esimääritetystä kynnyksestä: Kaukana, Normaali tai Sulje.Viimeksi valittu kynnys tallennetaan muistiin, kun sytytysvirta katkaistaan.
Älykäs hätäjarrutusavustus
(iEBA)
Tämä toiminto täydentää jarrutusta siinä tapauksessa, että kuljettaja jarruttaa, mutta ei riittävästi törmäyksen välttämiseksi.Tätä avustusta annetaan vain, jos kuljettaja painaa jarrupoljinta.
Active Safety Brake

Tämä toiminto, jota kutsutaan myös automaattiseksi hätäjarrutukseksi, puuttuu asiaan hälytysten jälkeen, jos kuljettaja ei reagoi tarpeeksi nopeasti eikä käytä auton jarruja.Sen tavoitteena on alentaa törmäysnopeutta tai
välttää törmäys, kun kuljettaja jättää reagoimatta.
NOTIC E
Nopeutta alennetaan enintään 25 km/h pelkällä kameralla varustetuissa versioissa ja enintään 50 km/h kameralla ja tutkalla varustetuissa versioissa.
Toiminta
Järjestelmä toimii seuraavissa olosuhteissa:– Alhaisissa nopeuksissa kaupunkiympäristössä, kun jalankulkija havaitaan.– Alhaisissa nopeuksissa kaupunkiympäristössä, kun paikallaan oleva ajoneuvo havaitaan.– Auton nopeus on 10 km/h – 85 km/h, kun liikkuva ajoneuvo havaitaan.Tämä varoitusvalo vilkkuu (noin 10 sekuntia) heti, kun toiminto käyttää auton jarruja.Automaattivaihteisto: Jos automaattista hätäjarrutusta suoritetaan, kunnes auto on täysin pysähtynyt, pidä jarrupoljin painettuna, jotta auto ei lähde uudestaan liikkeelle.Käsivaihteisto: Jos automaattista hätäjarrutusta suoritetaan, kunnes auto on täysin pysähtynyt, moottori saattaa sammua.
NOTIC E
Kuljettaja voi säilyttää auton hallinnan milloin tahansa kääntämällä ohjauspyörää lujasti ja/tai painamalla kaasupoljinta lujasti.
NOTIC E
Jarrupoljin saattaa täristä hieman toiminnon ollessa toiminnassa.
Jos auto pysähtyy kokonaan, automaattista jarrutusta jatketaan 1–2 sekuntia.

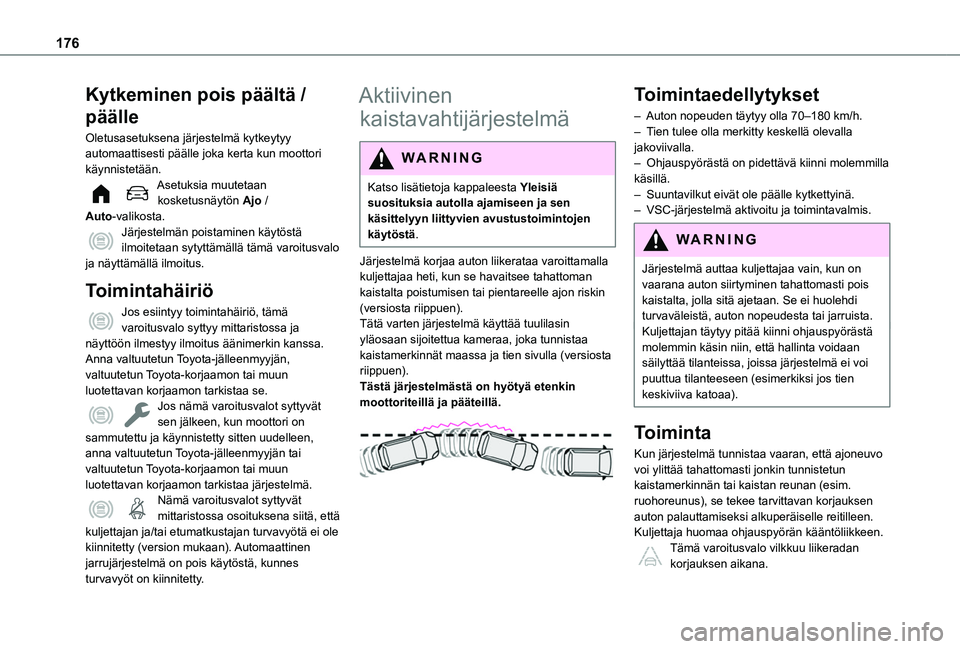

176
Kytkeminen pois päältä /
päälle
Oletusasetuksena järjestelmä kytkeytyy automaattisesti päälle joka kerta kun moottori käynnistetään.Asetuksia muutetaan kosketusnäytön Ajo / Auto-valikosta.Järjestelmän poistaminen käytöstä ilmoitetaan sytyttämällä tämä varoitusvalo ja näyttämällä ilmoitus.
Toimintahäiriö
Jos esiintyy toimintahäiriö, tämä varoitusvalo syttyy mittaristossa ja näyttöön ilmestyy ilmoitus äänimerkin kanssa.Anna valtuutetun Toyota-jälleenmyyjän, valtuutetun Toyota-korjaamon tai muun luotettavan korjaamon tarkistaa se.Jos nämä varoitusvalot syttyvät sen jälkeen, kun moottori on sammutettu ja käynnistetty sitten uudelleen,
anna valtuutetun Toyota-jälleenmyyjän tai valtuutetun Toyota-korjaamon tai muun luotettavan korjaamon tarkistaa järjestelmä.Nämä varoitusvalot syttyvät mittaristossa osoituksena siitä, että kuljettajan ja/tai etumatkustajan turvavyötä ei ole kiinnitetty (version mukaan). Automaattinen jarrujärjestelmä on pois käytöstä, kunnes turvavyöt on kiinnitetty.
Aktiivinen
kaistavahtijärjestelmä
WARNI NG
Katso lisätietoja kappaleesta Yleisiä suosituksia autolla ajamiseen ja sen käsittelyyn liittyvien avustustoimintojen käytöstä.
Järjestelmä korjaa auton liikerataa varoittamalla kuljettajaa heti, kun se havaitsee tahattoman kaistalta poistumisen tai pientareelle ajon riskin (versiosta riippuen).Tätä varten järjestelmä käyttää tuulilasin yläosaan sijoitettua kameraa, joka tunnistaa kaistamerkinnät maassa ja tien sivulla (versiosta riippuen).Tästä järjestelmästä on hyötyä etenkin moottoriteillä ja pääteillä.

Toimintaedellytykset
– Auton nopeuden täytyy olla 70–180 km/h.– Tien tulee olla merkitty keskellä olevalla jakoviivalla.– Ohjauspyörästä on pidettävä kiinni molemmilla käsillä.– Suuntavilkut eivät ole päälle kytkettyinä.– VSC-järjestelmä aktivoitu ja toimintavalmis.
WARNI NG
Järjestelmä auttaa kuljettajaa vain, kun on vaarana auton siirtyminen tahattomasti pois kaistalta, jolla sitä ajetaan. Se ei huolehdi turvaväleistä, auton nopeudesta tai jarruista.Kuljettajan täytyy pitää kiinni ohjauspyörästä molemmin käsin niin, että hallinta voidaan säilyttää tilanteissa, joissa järjestelmä ei voi puuttua tilanteeseen (esimerkiksi jos tien keskiviiva katoaa).
Toiminta
Kun järjestelmä tunnistaa vaaran, että ajoneuvo voi ylittää tahattomasti jonkin tunnistetun kaistamerkinnän tai kaistan reunan (esim. ruohoreunus), se tekee tarvittavan korjauksen auton palauttamiseksi alkuperäiselle reitilleen.Kuljettaja huomaa ohjauspyörän kääntöliikkeen.Tämä varoitusvalo vilkkuu liikeradan korjauksen aikana.
