2021 TOYOTA PROACE CITY EV Omistajan Käsikirja (in Finnish)

241
Rikkoutumistapauksessa
8

►  Irrota kaksi kiinnityspulttia auton varusteisiin kuuluvalla torx-avaimella.
Lisätietoja työkalusarjasta löytyy asiaa käsittelevästä osiosta.►  Vedä koko lamppuyksikköä itseäsi kohti (kääntöovet) tai auton keskustaa kohti (takaluukku)

►  Avaa kielekkeet ja irrota polttimon kanta.►  Irrota viallinen polttimo painamalla sitä kevyesti ja kääntämällä sitä neljänneskierros vastapäivään.►  Vaihda polttimo.
NOTIC E
Ole varovainen, kun asennat kielekkeitä ja syöttöjohtoa takaisin paikalleen, ettei johto jää puristuksiin.
NOTIC E
Uudelleenalustus kestää noin kaksi minuuttia,
kun takasuuntavilkun polttimo on vaihdettu.
Rekisterikilven lamput
Tyyppi A, W5W - 5W
Pariovilla


►  Irrota sisäverhous pidikkeistään.►  Irrota liitin painamalla sen lukituskieltä.
►  Kierrä polttimon kantaa neljänneskierros vastapäivään.►  Vaihda polttimo.►  Kiinnitä lampunkanta takaisin ja kytke liitin.►  Kiinnitä verhous takaisin.
Takaluukulla


►  Irrota muovinen lyhdynlasi ruuvitaltalla.►  Vaihda polttimo.►  Asenna muovinen lyhdynlasi ja paina se paikalleen.
Lisäjarruvalo
Tyyppi A, W16W - 16W

– Kierrä kaksi mutteria auki.– Paina tappeja.– Irrota tarvittaessa liitin irrottaaksesi lampun.– Vaihda polttimo.

242
Sulakkeet
WARNI NG
Sulakkeen vaihtaminenValtuutetun Toyota-jälleenmyyjän, valtuutetun Toyota-korjaamon tai muun luotettavan korjaamon täytyy suorittaa kaikki työt.Muun kuin taulukossa mainitun sulakkeen vaihtaminen kolmannen osapuolen toimesta
voi aiheuttaa auton vakavan toimintahäiriön.
NOTIC E
Sähkötoimisten lisälaitteiden asennusAuton sähköjärjestelmä on suunniteltu toimimaan vakio- tai lisävarusteiden kanssa.Ota yhteyttä valtuutettuun Toyota-jälleenmyyjään, valtuutettuun Toyota-korjaamoon tai muuhun luotettavaan korjaamoon ennen muiden sähkölaitteiden tai -lisävarusteiden asentamista autoon.
WARNI NG
TOYOTA ei vastaa kustannuksista, jotka aiheutuvat auton korjaamisesta tai toimintahäiriöiden poistamisesta, jos ne ovat
aiheutuneet muiden kuin TOYOTA toimittamien tai suosittelemien lisälaitteiden asennuksesta tai suositusten vastaisesta
asennuksesta, erityisesti, jos kaikkien kytkettyjen lisävarusteiden yhteenlaskettu virrankulutus ylittää 10 milliampeeria.
12 V akku / lisälaiteakku
Toimintaohjeet moottorin käynnistämiseksi toisella akulla tai purkautuneen akun lataamiseksi.
Lyijy-käynnistysakut
ECO
Akuissa on haitallisia aineita, kuten rikkihappoa ja lyijyä.Ne on hävitettävä määräysten mukaisesti eikä niitä missään tilanteessa saa laittaa sekajätteen joukkoon.Vie käytetyt kaukosäätimen paristot ja auton akut asianmukaiseen keruupisteeseen.
WARNI NG
Suojaa silmäsi ja kasvosi ennen akun käsittelyä.Kaikki akulle suoritettavat toimenpiteet on tehtävä hyvällä ilmanvaihdolla varustetussa
tilassa, kaukana avotulesta ja kipinälähteistä räjähdys- tai tulipaloriskin välttämiseksi.Pese kätesi työn jälkeen.
Sähkömoottori
NOTIC E
Tyhjä lisälaiteakkuMoottoria ei voi enää käynnistää eikä ajoakkua ladata.
WARNI NG
Varotoimenpiteitä ennen lisälaiteakun parissa työskentelyäValitse tila P, katkaise sytytysvirta ja tarkista, että mittaristo on sammunut ja että autoa ei ole kytketty verkkovirtaan.
WARNI NG
Toisen auton apuakkukäynnistysÄlä käytä lisälaiteakkua toisen auton apuakkukäynnistykseen tai toisen auton akun lataamiseen.
Symbolit
Ei kipinöitä tai avotulta, ei tupakointia.
Suojaa aina silmäsi. Räjähdysherkät kaasut voivat aiheuttaa sokeutta ja vammoja.Pidä auton akku poissa lasten ulottuvilta.

243
Rikkoutumistapauksessa
8
Auton akku sisältää rikkihappoa, joka voi sokeuttaa sinut tai aiheuttaa vakavia palovammoja.Katso lisätietoja käsikirjasta.
Akun läheisyydessä saattaa olla räjähdysherkkiä kaasuja.
Akun sijainti
Akku sijaitsee konepellin alla.►  Avaa konepelti sisäpuolella olevan vivun avulla, vapauta sitten tuulihaka.►  Kiinnitä konepellin tukitanko.

Akun miinusnapaan (-) ei pääse käsiksi.Maadoituspiste on auton etuosassa.
NOTIC E
Katso lisätietoja konepellistä ja moottorista asiaa käsittelevistä osioista.
Käynnistys apu-akulla
Jos auton akku on tyhjentynyt, moottori voidaan käynnistää apuakulla (ulkoinen tai toisesta autosta) ja käynnistyskaapeleilla tai apukäynnistimellä.
WARNI NG
Älä koskaan yritä käynnistää moottoria akkuun kytketyllä akkulaturilla.
Älä koskaan käytä jännitteeltään 24 voltin tai sitä suurempaa apukäynnistintä.Tarkista ensin, että apu-akun nimellisjännite on 12 V ja että sen kapasiteetti on vähintään sama kuin purkautuneen akun.Autot eivät saa koskettaa toisiaan.Sammuta kaikki sähköä kuluttavat laitteet kummassakin autossa (audiojärjestelmä, tuulilasinpyyhkimet, valot yms.)Varmista, että käynnistyskaapelit ovat riittävän kaukana moottorin liikkuvista osista (tuuletin, laturin hihna yms.).Älä irrota plusnavan (+) kaapelikenkää moottorin käydessä.


►  Kytke punainen kaapeli tyhjentyneen akun A plusnapaan (+) (taivutetun metalliosan kohdasta) ja sen jälkeen apuakun B tai apukäynnistimen plusnapaan (+).►  Kytke vihreän tai mustan kaapelin toinen pää apuakun B tai apukäynnistimen miinusnapaan (–) (tai virtaa antavan auton maadoituspisteeseen).►  Kytke vihreän tai mustan kaapelin toinen pää maadoituspisteeseen C.►  Käynnistä virtaa antavan auton moottori ja anna sen käydä muutama minuutti.►  Käynnistä apua tarvitsevan auton moottori käynnistysmoottoria käyttämällä ja anna moottorin käydä.Jos moottori ei käynnisty välittömästi, katkaise sytytysvirta ja odota hetki, ennen kuin yrität käynnistää uudelleen.►  Odota, että moottori käy joutokäyntiä.►  Irrota käynnistyskaapelit päinvastaisessa järjestyksessä.

244
►  Anna moottorin käydä vähintään 30 minuuttia auto paikallaan, jotta akku latautuu riittävästi.
WARNI NG
Lähteminen liikkeelle heti, ennen kuin riittävä varaustaso on saavutettu, voi vaikuttaa auton joihinkin toimintoihin (esim. Stop & Start).
WARNI NG
Irrota päinvastaisessa järjestyksessä.
WARNI NG
AutomaattivaihteistoÄlä koskaan yritä käynnistää moottoria työntämällä autoa.
NOTIC E
Osa toiminnoista, mukaan lukien Stop & Start, ovat pois käytöstä, jos akun varaustila on heikko.
Akun lataaminen
akkulaturilla
Akun optimaalisen käyttöiän varmistamiseksi on ehdottoman tärkeää pitää yllä riittävä akun varaustila.Joissakin tilanteissa on tarpeen ladata akku:– jos ajat pääasiassa lyhyitä matkoja– jos tiedät ennakolta, että autoa seisotetaan useita viikkoja.Ota yhteys TOYOTA-jälleenmyyjään tai ammattitaitoiseen korjaamoon.
WARNI NG
Jos lataat akun itse, käytä vain laturia, joka on yhteensopiva nimellisjännitteeltään 12 voltin lyijyakkujen kanssa.
WARNI NG
Noudata akkulaturin valmistajan antamia ohjeita.Älä koskaan käännä napaisuutta päinvastaiseksi.
NOTIC E
Akkua ei tarvitse kytkeä irti.
►  Katkaise sytytysvirta.►  Sammuta kaikki sähköä kuluttavat laitteet (audiojärjestelmä, valot, lasinpyyhkimet jne.).

►  Ennen kuin kytket kaapelit akkuun, katkaise laturin B virta vaarallisten kipinöiden välttämiseksi.►  Varmista, että laturin kaapelit ovat kunnossa.►  Nosta plusnavan (+) muovisuojus ylös, jos autossa on sellainen.►  Kytke laturin B kaapelit seuraavasti:• punainen pluskaapeli (+) akun A plusnapaan (+)
• musta miinuskaapeli (-) auton maadoituspisteeseen C.►  Kun lataus on valmis, katkaise laturin B virta ennen kaapelien irrottamista akusta A.

245
Rikkoutumistapauksessa
8
WARNI NG
Mikäli autossa on tämä tarra, on ehdottomasti käytettävä ainoastaan 12V :n laturia, jotta estetään sähkökomponenttien peruuttamattomat vahingot.
24V
12V
WARNI NG
Jäätynyt akkuÄlä koskaan yritä ladata jäätynyttä akkua – räjähdysvaara!Jos akku on jäätynyt, anna valtuutetun Toyota-jälleenmyyjän, valtuutetun Toyota-korjaamon tai muun luotettavan korjaamon tarkistaa se ja varmistaa, että akun sisäiset komponentit eivät ole vahingoittuneet ja että akkukotelo ei ole murtunut, jotta myrkyllistä ja syövyttävää happoa ei pääse vuotamaan.
Akun irrottaminen/
kytkeminen takaisin
Jotta akun varaus pysyy riittävällä tasolla moottorin käynnistämistä varten, suosittelemme akun kytkemistä irti, jos auto jää pitkäksi ajaksi seisomaan käyttämättömänä.Ennen akun irtikytkemistä:►  Sulje kaikki aukot (ovet, tavaratila, ikkunat, katto).►  Sammuta kaikki sähköä kuluttavat laitteet (audiojärjestelmä, pyyhkimet, lamput yms.).►  Katkaise sytytysvirta ja odota 4 minuuttia.Akusta on tarpeen irrottaa vain (+)-napa.
Pikakiinnitteinen napakenkä
(+) navan irrottaminen

►  Nosta varustuksen mukaan (+)-navan suojus ylös.►  Nosta vipu A täysin ylös napakengän B irrottamiseksi.
►  Irrota napakenkä B nostamalla.
(+) navan kytkeminen takaisin

►  Nosta vipu A täysin ylös.►  Kiinnitä avoin napakenkä B takaisin (+)-napaan.►  Paina napakenkä B pohjaan asti.►  Käännä vipu A alas napakengän B lukitsemiseksi.►  Laske varustuksen mukaan (+)-navan suojus alas.
WARNI NG
Älä paina vipua väkisin, sillä jos kiinnitin ei ole oikeassa asennossa, lukitus ei ole mahdollista. Käynnistä menettely uudelleen.

246
Uudelleenkytkennän jälkeen
Kun akku on kytketty takaisin, kytke sytytysvirta ja odota minuutin ajan ennen moottorin käynnistämistä, jotta kaikki elektroniset järjestelmät käynnistyä.Jos vähäisiä ongelmia kuitenkin esiintyy edelleen tämän toimenpiteen jälkeen, ota yhteyttä valtuutettuun Toyota-jälleenmyyjään, valtuutettuun Toyota-korjaamoon tai muuhun luotettavaan korjaamoon.Katso vastaava osio ja alusta tietyt laitteen uudelleen:– Kauko-ohjainavain tai elektroninen avain (version mukaan).– Sähkötoimiset ikkunat.– Päivämäärä ja kellonaika.– Radiokanavien muistipaikat.
NOTIC E
Stop & Start-järjestelmä ei välttämättä toimi moottorin ensimmäistä käynnistystä seuraavalla matkalla.
Tässä tapauksessa järjestelmä tulee uudelleen käyttöön, kun auto on ollut jatkuvasti paikallaan ajan, joka riippuu ulkolämpötilasta ja akun varaustilasta (enintään noin 8 tuntia).
Hinaaminen
Autoasi voidaan hinauttaa tai toista autoa voidaan hinata irrotettavalla hinaussilmukalla.
NOTIC E
Yleiset suosituksetNoudata aina sen maan lainsäädäntöä, jossa ajat.Varmista, että hinaavan auton paino on suurempi kuin hinattavan auton.Kuljettajan on oltava hinattavan auton ratissa ja hänellä on oltava voimassa oleva ajokortti.Kun autoa hinataan siten, että kaikki pyörät ovat maassa, on aina käytettävä hyväksyttyä hinauspuomia. Hihnojen ja köysien käyttö on tällöin kielletty.Hinaavan auton tulee lähteä liikkeelle hitaasti.Kun autoa hinataan moottori sammutettuna, jarru- ja ohjaustehostimet eivät toimi.
WARNI NG
Seuraavissa tilanteissa hinaaminen on annettava ammattilaisen tehtäväksi:– jos auto hajoaa moottoritiellä tai päätiellä– jos vaihdetta ei pysty asettamaan vapaalle, ohjausta ei saa vapautettua lukituksesta tai seisontajarrua ei saa vapautettua– jos automaattivaihteista autoa ei pysty hinaamaan moottorin käydessä– jos hinataan niin, että vain kaksi pyörää on maassa– jos kysymyksessä on nelivetoauto– jos hyväksyttyä hinauspuomia ei ole.
WARNI NG
Ennen auton hinaamista se täytyy asettaa rullaavaan tilaa.Katso lisätietoja auton rullaamisesta asianmukaisesta kappaleesta.
NOTIC E
SähkömoottoriSähköautolla ei missään tapauksessa saa hinata toista ajoneuvoa.Sitä voidaan kuitenkin käyttää esimerkiksi urasta pois pääsemiseen.

247
Rikkoutumistapauksessa
8

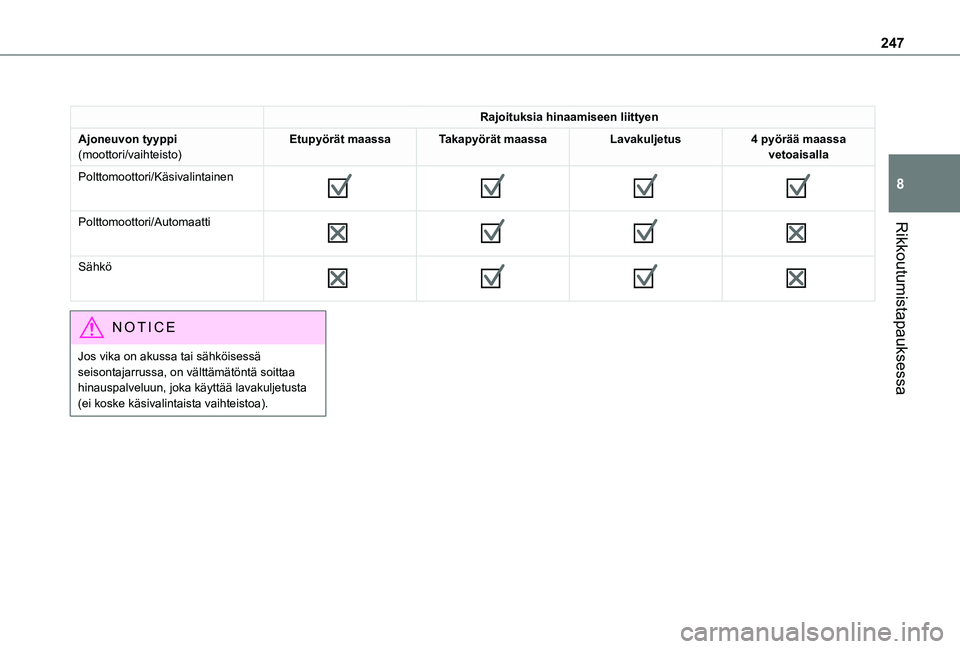

Rajoituksia hinaamiseen liittyen
Ajoneuvon tyyppi(moottori/vaihteisto)Etupyörät maassaTakapyörät maassaLavakuljetus4 pyörää maassa vetoaisalla
Polttomoottori/Käsivalintainen







Polttomoottori/Automaatti







Sähkö







NOTIC E
Jos vika on akussa tai sähköisessä seisontajarrussa, on välttämätöntä soittaa hinauspalveluun, joka käyttää lavakuljetusta (ei koske käsivalintaista vaihteistoa).

248
Hinaussilmukan käsittely
NOTIC E
Katso lisätietoja työkalusarjasta asianmukaisesta kappaleesta.
WARNI NG
Jos autossa on käsivalintainen vaihteisto, aseta vaihteenvalitsin vapaalle.Jos autossa on automaattivaihteisto, aseta vaihteenvalitsin N-asentoon.Tämän ohjeen laiminlyöminen voi aiheuttaa vaurioita jarrujärjestelmän komponentteihin ja johtaa jarrutehostimen toimintahäiriöön, kun moottori käynnistetään uudelleen.
Auton hinaaminen

►  Etupuskurissa, liu'uta sormea peitekannen keskeltä yläkulmaa kohti (kuten alla näytetään) sen irrottamiseksi.►  Kierrä hinaussilmukka täysin paikoilleen.►  Asenna hinauspuomi.►  Kytke varoitusvilkut päälle hinattavassa autossa.►  Lähde tasaisesti liikkeelle, aja hitaasti ja vain lyhyen matkaa.
Toisen auton hinaaminen

►  Takapuskurissa, aseta avain läpän alla olevaan loveen.►  Käännä avainta ja avaa läppä.►  Kierrä hinaussilmukka täysin paikoilleen.►  Asenna hinauspuomi.►  Kytke varoitusvilkut päälle hinattavassa autossa.►  Lähde tasaisesti liikkeelle, aja hitaasti ja vain lyhyen matkaa.
