2021 TOYOTA PROACE CITY EV Betriebsanleitungen (in German)

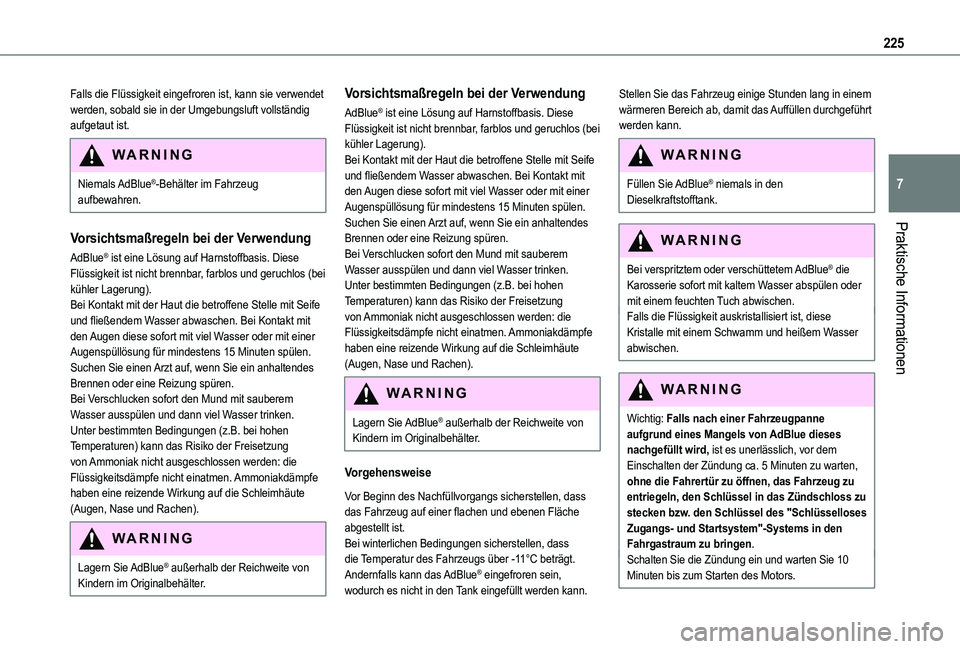

225
Praktische Informationen
7
Falls die Flüssigkeit eingefroren ist, kann sie verwendet werden, sobald sie in der Umgebungsluft vollständig aufgetaut ist.
WARNI NG
Niemals AdBlue®-Behälter im Fahrzeug aufbewahren.
Vorsichtsmaßregeln bei der Verwendung
AdBlue® ist eine Lösung auf Harnstoffbasis. Diese Flüssigkeit ist nicht brennbar, farblos und geruchlos (bei kühler Lagerung).Bei Kontakt mit der Haut die betroffene Stelle mit Seife und fließendem Wasser abwaschen. Bei Kontakt mit den Augen diese sofort mit viel Wasser oder mit einer Augenspüllösung für mindestens 15 Minuten spülen. Suchen Sie einen Arzt auf, wenn Sie ein anhaltendes Brennen oder eine Reizung spüren.Bei Verschlucken sofort den Mund mit sauberem Wasser ausspülen und dann viel Wasser trinken.Unter bestimmten Bedingungen (z.B. bei hohen Temperaturen) kann das Risiko der Freisetzung von Ammoniak nicht ausgeschlossen werden: die Flüssigkeitsdämpfe nicht einatmen. Ammoniakdämpfe haben eine reizende Wirkung auf die Schleimhäute (Augen, Nase und Rachen).
WARNI NG
Lagern Sie AdBlue® außerhalb der Reichweite von Kindern im Originalbehälter.
Vorsichtsmaßregeln bei der Verwendung
AdBlue® ist eine Lösung auf Harnstoffbasis. Diese Flüssigkeit ist nicht brennbar, farblos und geruchlos (bei kühler Lagerung).Bei Kontakt mit der Haut die betroffene Stelle mit Seife und fließendem Wasser abwaschen. Bei Kontakt mit den Augen diese sofort mit viel Wasser oder mit einer Augenspüllösung für mindestens 15 Minuten spülen. Suchen Sie einen Arzt auf, wenn Sie ein anhaltendes Brennen oder eine Reizung spüren.Bei Verschlucken sofort den Mund mit sauberem Wasser ausspülen und dann viel Wasser trinken.Unter bestimmten Bedingungen (z.B. bei hohen Temperaturen) kann das Risiko der Freisetzung von Ammoniak nicht ausgeschlossen werden: die Flüssigkeitsdämpfe nicht einatmen. Ammoniakdämpfe haben eine reizende Wirkung auf die Schleimhäute (Augen, Nase und Rachen).
WARNI NG
Lagern Sie AdBlue® außerhalb der Reichweite von Kindern im Originalbehälter.
Vorgehensweise
Vor Beginn des Nachfüllvorgangs sicherstellen, dass das Fahrzeug auf einer flachen und ebenen Fläche abgestellt ist.Bei winterlichen Bedingungen sicherstellen, dass die Temperatur des Fahrzeugs über -11°C beträgt. Andernfalls kann das AdBlue® eingefroren sein, wodurch es nicht in den Tank eingefüllt werden kann.
Stellen Sie das Fahrzeug einige Stunden lang in einem wärmeren Bereich ab, damit das Auffüllen durchgeführt werden kann.
WARNI NG
Füllen Sie AdBlue® niemals in den Dieselkraftstofftank.
WARNI NG
Bei verspritztem oder verschüttetem AdBlue® die Karosserie sofort mit kaltem Wasser abspülen oder mit einem feuchten Tuch abwischen.Falls die Flüssigkeit auskristallisiert ist, diese Kristalle mit einem Schwamm und heißem Wasser abwischen.
WARNI NG
Wichtig: Falls nach einer Fahrzeugpanne aufgrund eines Mangels von AdBlue dieses nachgefüllt wird, ist es unerlässlich, vor dem Einschalten der Zündung ca. 5 Minuten zu warten, ohne die Fahrertür zu öffnen, das Fahrzeug zu entriegeln, den Schlüssel in das Zündschloss zu stecken bzw. den Schlüssel des "Schlüsselloses Zugangs- und Startsystem"-Systems in den Fahrgastraum zu bringen.
Schalten Sie die Zündung ein und warten Sie 10 Minuten bis zum Starten des Motors.

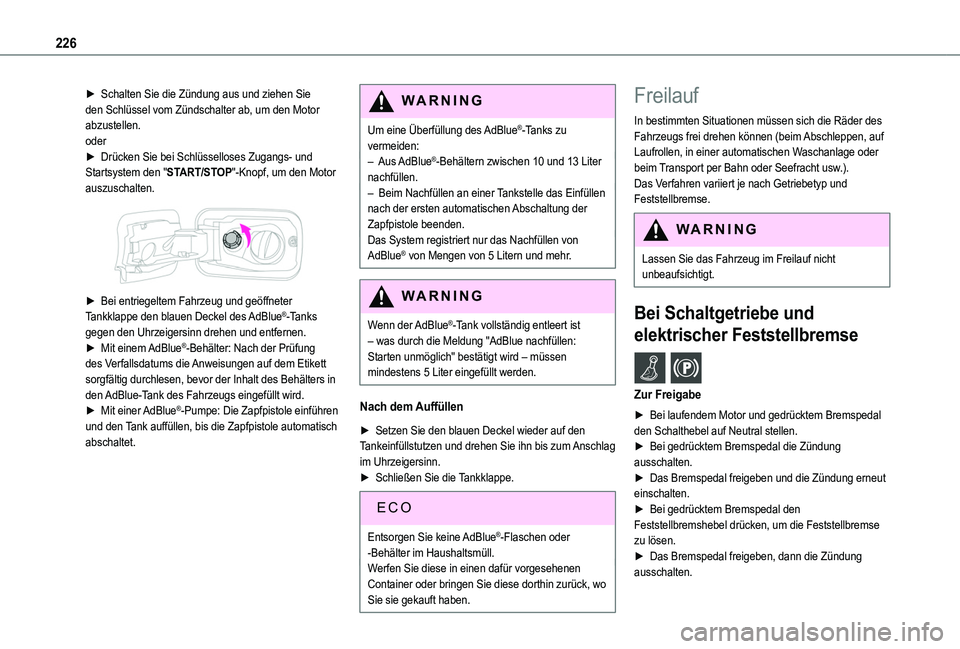

226
► Schalten Sie die Zündung aus und ziehen Sie den Schlüssel vom Zündschalter ab, um den Motor abzustellen.oder► Drücken Sie bei Schlüsselloses Zugangs- und Startsystem den "START/STOP"-Knopf, um den Motor auszuschalten.

► Bei entriegeltem Fahrzeug und geöffneter Tankklappe den blauen Deckel des AdBlue®-Tanks gegen den Uhrzeigersinn drehen und entfernen.► Mit einem AdBlue®-Behälter: Nach der Prüfung des Verfallsdatums die Anweisungen auf dem Etikett sorgfältig durchlesen, bevor der Inhalt des Behälters in den AdBlue-Tank des Fahrzeugs eingefüllt wird.► Mit einer AdBlue®-Pumpe: Die Zapfpistole einführen und den Tank auffüllen, bis die Zapfpistole automatisch abschaltet.
WARNI NG
Um eine Überfüllung des AdBlue®-Tanks zu vermeiden:– Aus AdBlue®-Behältern zwischen 10 und 13 Liter nachfüllen.– Beim Nachfüllen an einer Tankstelle das Einfüllen nach der ersten automatischen Abschaltung der Zapfpistole beenden.Das System registriert nur das Nachfüllen von AdBlue® von Mengen von 5 Litern und mehr.
WARNI NG
Wenn der AdBlue®-Tank vollständig entleert ist – was durch die Meldung "AdBlue nachfüllen: Starten unmöglich" bestätigt wird – müssen mindestens 5 Liter eingefüllt werden.
Nach dem Auffüllen
► Setzen Sie den blauen Deckel wieder auf den Tankeinfüllstutzen und drehen Sie ihn bis zum Anschlag im Uhrzeigersinn.► Schließen Sie die Tankklappe.
Entsorgen Sie keine AdBlue®-Flaschen oder -Behälter im Haushaltsmüll.Werfen Sie diese in einen dafür vorgesehenen Container oder bringen Sie diese dorthin zurück, wo Sie sie gekauft haben.
Freilauf
In bestimmten Situationen müssen sich die Räder des Fahrzeugs frei drehen können (beim Abschleppen, auf Laufrollen, in einer automatischen Waschanlage oder beim Transport per Bahn oder Seefracht usw.).Das Verfahren variiert je nach Getriebetyp und Feststellbremse.
WARNI NG
Lassen Sie das Fahrzeug im Freilauf nicht unbeaufsichtigt.
Bei Schaltgetriebe und
elektrischer Feststellbremse /
Zur Freigabe
► Bei laufendem Motor und gedrücktem Bremspedal den Schalthebel auf Neutral stellen.
► Bei gedrücktem Bremspedal die Zündung ausschalten.► Das Bremspedal freigeben und die Zündung erneut einschalten.► Bei gedrücktem Bremspedal den Feststellbremshebel drücken, um die Feststellbremse zu lösen.► Das Bremspedal freigeben, dann die Zündung ausschalten.

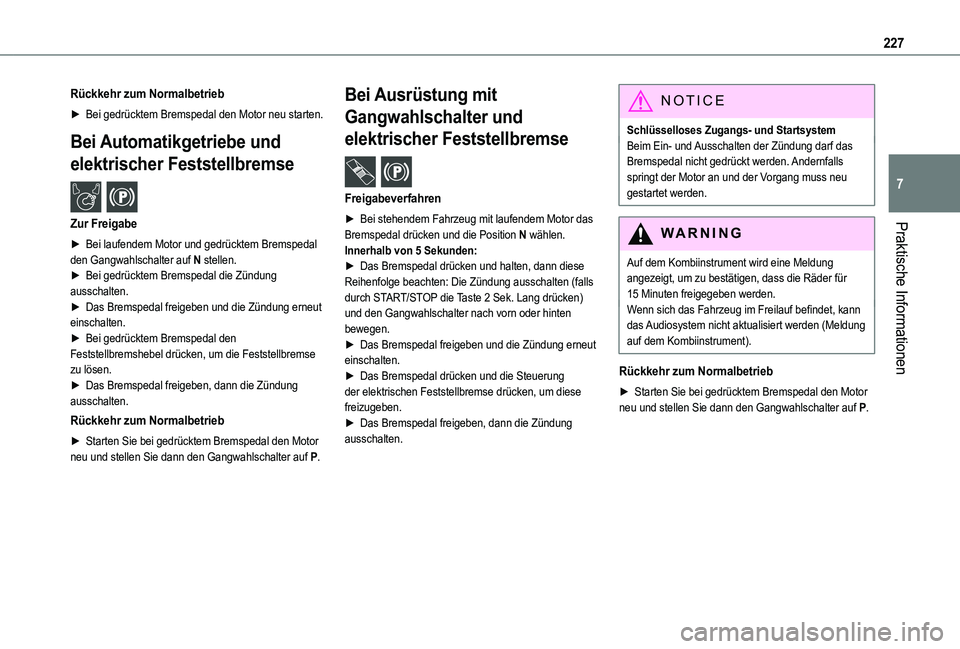

227
Praktische Informationen
7
Rückkehr zum Normalbetrieb
► Bei gedrücktem Bremspedal den Motor neu starten.
Bei Automatikgetriebe und
elektrischer Feststellbremse /
Zur Freigabe
► Bei laufendem Motor und gedrücktem Bremspedal den Gangwahlschalter auf N stellen.► Bei gedrücktem Bremspedal die Zündung ausschalten.► Das Bremspedal freigeben und die Zündung erneut einschalten.► Bei gedrücktem Bremspedal den Feststellbremshebel drücken, um die Feststellbremse zu lösen.► Das Bremspedal freigeben, dann die Zündung ausschalten.
Rückkehr zum Normalbetrieb
► Starten Sie bei gedrücktem Bremspedal den Motor
neu und stellen Sie dann den Gangwahlschalter auf P.
Bei Ausrüstung mit
Gangwahlschalter und
elektrischer Feststellbremse /
Freigabeverfahren
► Bei stehendem Fahrzeug mit laufendem Motor das Bremspedal drücken und die Position N wählen.Innerhalb von 5 Sekunden:► Das Bremspedal drücken und halten, dann diese Reihenfolge beachten: Die Zündung ausschalten (falls durch START/STOP die Taste 2 Sek. Lang drücken) und den Gangwahlschalter nach vorn oder hinten bewegen.► Das Bremspedal freigeben und die Zündung erneut einschalten.► Das Bremspedal drücken und die Steuerung der elektrischen Feststellbremse drücken, um diese freizugeben.► Das Bremspedal freigeben, dann die Zündung ausschalten.
NOTIC E
Schlüsselloses Zugangs- und StartsystemBeim Ein- und Ausschalten der Zündung darf das Bremspedal nicht gedrückt werden. Andernfalls springt der Motor an und der Vorgang muss neu gestartet werden.
WARNI NG
Auf dem Kombiinstrument wird eine Meldung angezeigt, um zu bestätigen, dass die Räder für 15 Minuten freigegeben werden.Wenn sich das Fahrzeug im Freilauf befindet, kann das Audiosystem nicht aktualisiert werden (Meldung auf dem Kombiinstrument).
Rückkehr zum Normalbetrieb
► Starten Sie bei gedrücktem Bremspedal den Motor neu und stellen Sie dann den Gangwahlschalter auf P.

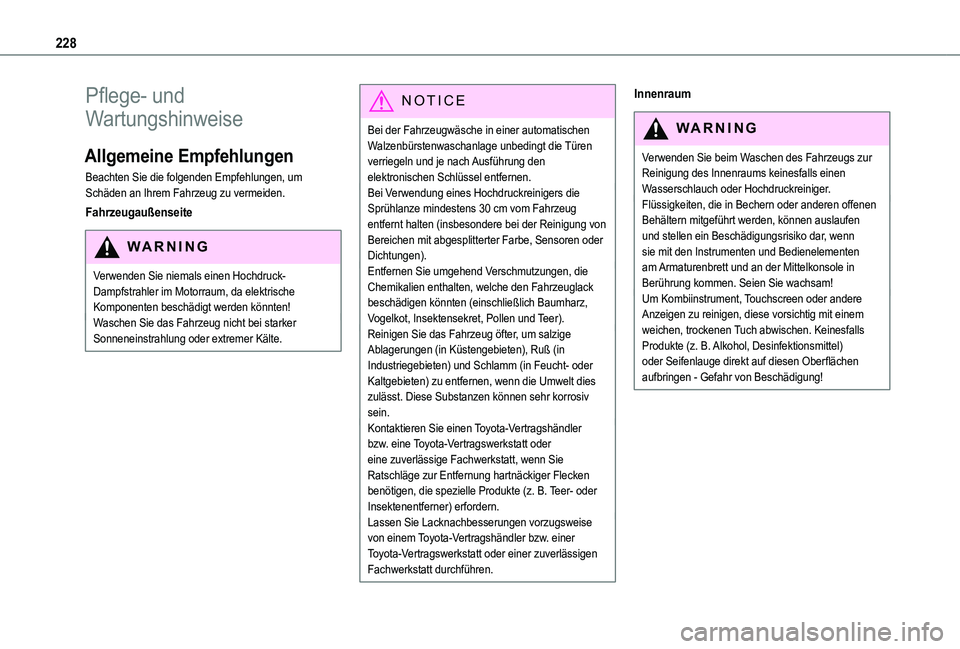

228
Pflege- und
Wartungshinweise
Allgemeine Empfehlungen
Beachten Sie die folgenden Empfehlungen, um Schäden an Ihrem Fahrzeug zu vermeiden.
Fahrzeugaußenseite
WARNI NG
Verwenden Sie niemals einen Hochdruck-Dampfstrahler im Motorraum, da elektrische Komponenten beschädigt werden könnten!Waschen Sie das Fahrzeug nicht bei starker Sonneneinstrahlung oder extremer Kälte.
NOTIC E
Bei der Fahrzeugwäsche in einer automatischen Walzenbürstenwaschanlage unbedingt die Türen verriegeln und je nach Ausführung den elektronischen Schlüssel entfernen.Bei Verwendung eines Hochdruckreinigers die Sprühlanze mindestens 30 cm vom Fahrzeug entfernt halten (insbesondere bei der Reinigung von Bereichen mit abgesplitterter Farbe, Sensoren oder Dichtungen).Entfernen Sie umgehend Verschmutzungen, die Chemikalien enthalten, welche den Fahrzeuglack beschädigen könnten (einschließlich Baumharz, Vogelkot, Insektensekret, Pollen und Teer).Reinigen Sie das Fahrzeug öfter, um salzige Ablagerungen (in Küstengebieten), Ruß (in Industriegebieten) und Schlamm (in Feucht- oder Kaltgebieten) zu entfernen, wenn die Umwelt dies zulässt. Diese Substanzen können sehr korrosiv sein.Kontaktieren Sie einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder
eine zuverlässige Fachwerkstatt, wenn Sie Ratschläge zur Entfernung hartnäckiger Flecken benötigen, die spezielle Produkte (z. B. Teer- oder Insektenentferner) erfordern.Lassen Sie Lacknachbesserungen vorzugsweise von einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer zuverlässigen Fachwerkstatt durchführen.
Innenraum
WARNI NG
Verwenden Sie beim Waschen des Fahrzeugs zur Reinigung des Innenraums keinesfalls einen Wasserschlauch oder Hochdruckreiniger.Flüssigkeiten, die in Bechern oder anderen offenen Behältern mitgeführt werden, können auslaufen und stellen ein Beschädigungsrisiko dar, wenn
sie mit den Instrumenten und Bedienelementen am Armaturenbrett und an der Mittelkonsole in Berührung kommen. Seien Sie wachsam!Um Kombiinstrument, Touchscreen oder andere Anzeigen zu reinigen, diese vorsichtig mit einem weichen, trockenen Tuch abwischen. Keinesfalls Produkte (z. B. Alkohol, Desinfektionsmittel) oder Seifenlauge direkt auf diesen Oberflächen aufbringen - Gefahr von Beschädigung!

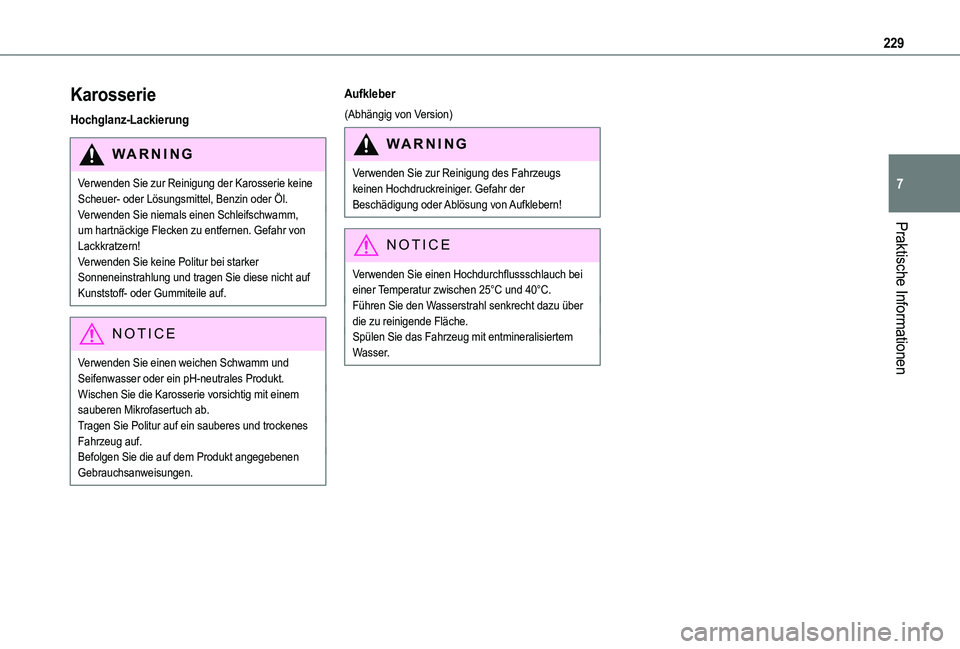

229
Praktische Informationen
7
Karosserie
Hochglanz-Lackierung
WARNI NG
Verwenden Sie zur Reinigung der Karosserie keine Scheuer- oder Lösungsmittel, Benzin oder Öl.Verwenden Sie niemals einen Schleifschwamm, um hartnäckige Flecken zu entfernen. Gefahr von
Lackkratzern!Verwenden Sie keine Politur bei starker Sonneneinstrahlung und tragen Sie diese nicht auf Kunststoff- oder Gummiteile auf.
NOTIC E
Verwenden Sie einen weichen Schwamm und Seifenwasser oder ein pH-neutrales Produkt.Wischen Sie die Karosserie vorsichtig mit einem sauberen Mikrofasertuch ab.Tragen Sie Politur auf ein sauberes und trockenes Fahrzeug auf.Befolgen Sie die auf dem Produkt angegebenen Gebrauchsanweisungen.
Aufkleber
(Abhängig von Version)
WARNI NG
Verwenden Sie zur Reinigung des Fahrzeugs keinen Hochdruckreiniger. Gefahr der Beschädigung oder Ablösung von Aufklebern!
NOTIC E
Verwenden Sie einen Hochdurchflussschlauch bei einer Temperatur zwischen 25°C und 40°C.Führen Sie den Wasserstrahl senkrecht dazu über die zu reinigende Fläche.Spülen Sie das Fahrzeug mit entmineralisiertem Wasser.

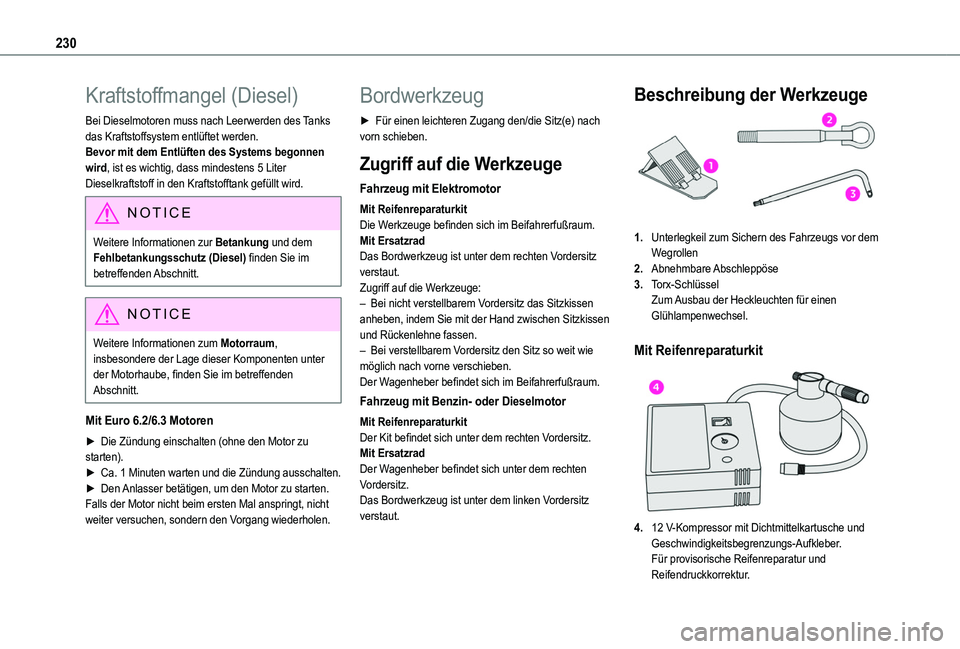

230
Kraftstoffmangel (Diesel)
Bei Dieselmotoren muss nach Leerwerden des Tanks das Kraftstoffsystem entlüftet werden.Bevor mit dem Entlüften des Systems begonnen wird, ist es wichtig, dass mindestens 5 Liter Dieselkraftstoff in den Kraftstofftank gefüllt wird.
NOTIC E
Weitere Informationen zur Betankung und dem
Fehlbetankungsschutz (Diesel) finden Sie im betreffenden Abschnitt.
NOTIC E
Weitere Informationen zum Motorraum, insbesondere der Lage dieser Komponenten unter der Motorhaube, finden Sie im betreffenden Abschnitt.
Mit Euro 6.2/6.3 Motoren
► Die Zündung einschalten (ohne den Motor zu starten).► Ca. 1 Minuten warten und die Zündung ausschalten.► Den Anlasser betätigen, um den Motor zu starten.Falls der Motor nicht beim ersten Mal anspringt, nicht weiter versuchen, sondern den Vorgang wiederholen.
Bordwerkzeug
► Für einen leichteren Zugang den/die Sitz(e) nach vorn schieben.
Zugriff auf die Werkzeuge
Fahrzeug mit Elektromotor
Mit ReifenreparaturkitDie Werkzeuge befinden sich im Beifahrerfußraum.Mit ErsatzradDas Bordwerkzeug ist unter dem rechten Vordersitz verstaut.Zugriff auf die Werkzeuge:– Bei nicht verstellbarem Vordersitz das Sitzkissen anheben, indem Sie mit der Hand zwischen Sitzkissen und Rückenlehne fassen.– Bei verstellbarem Vordersitz den Sitz so weit wie möglich nach vorne verschieben.Der Wagenheber befindet sich im Beifahrerfußraum.
Fahrzeug mit Benzin- oder Dieselmotor
Mit ReifenreparaturkitDer Kit befindet sich unter dem rechten Vordersitz.
Mit ErsatzradDer Wagenheber befindet sich unter dem rechten Vordersitz.Das Bordwerkzeug ist unter dem linken Vordersitz verstaut.
Beschreibung der Werkzeuge
1.Unterlegkeil zum Sichern des Fahrzeugs vor dem Wegrollen
2.Abnehmbare Abschleppöse
3.Torx-SchlüsselZum Ausbau der Heckleuchten für einen Glühlampenwechsel.
Mit Reifenreparaturkit

4.12 V-Kompressor mit Dichtmittelkartusche und Geschwindigkeitsbegrenzungs-Aufkleber.
Für provisorische Reifenreparatur und Reifendruckkorrektur.

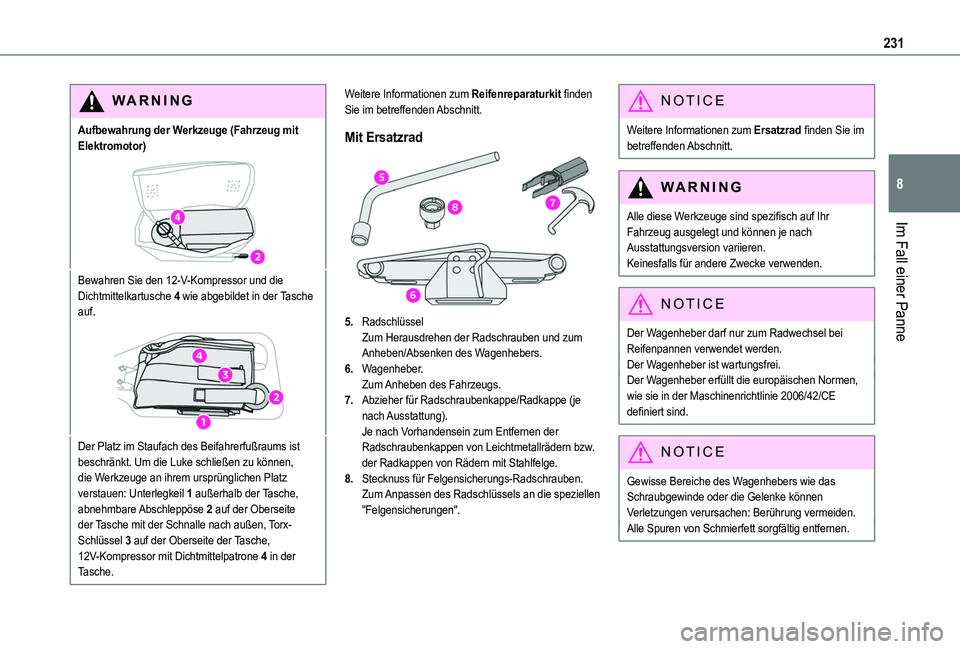

231
Im Fall einer Panne
8
WARNI NG
Aufbewahrung der Werkzeuge (Fahrzeug mit Elektromotor)
Bewahren Sie den 12-V-Kompressor und die Dichtmittelkartusche 4 wie abgebildet in der Tasche auf.
Der Platz im Staufach des Beifahrerfußraums ist beschränkt. Um die Luke schließen zu können, die Werkzeuge an ihrem ursprünglichen Platz verstauen: Unterlegkeil 1 außerhalb der Tasche, abnehmbare Abschleppöse 2 auf der Oberseite der Tasche mit der Schnalle nach außen, Torx-Schlüssel 3 auf der Oberseite der Tasche, 12V-Kompressor mit Dichtmittelpatrone 4 in der Tasche.
Weitere Informationen zum Reifenreparaturkit finden Sie im betreffenden Abschnitt.
Mit Ersatzrad
5.RadschlüsselZum Herausdrehen der Radschrauben und zum Anheben/Absenken des Wagenhebers.
6.Wagenheber.Zum Anheben des Fahrzeugs.
7.Abzieher für Radschraubenkappe/Radkappe (je nach Ausstattung).Je nach Vorhandensein zum Entfernen der Radschraubenkappen von Leichtmetallrädern bzw. der Radkappen von Rädern mit Stahlfelge.
8.Stecknuss für Felgensicherungs-Radschrauben.Zum Anpassen des Radschlüssels an die speziellen "Felgensicherungen".
NOTIC E
Weitere Informationen zum Ersatzrad finden Sie im betreffenden Abschnitt.
WARNI NG
Alle diese Werkzeuge sind spezifisch auf Ihr Fahrzeug ausgelegt und können je nach Ausstattungsversion variieren.Keinesfalls für andere Zwecke verwenden.
NOTIC E
Der Wagenheber darf nur zum Radwechsel bei Reifenpannen verwendet werden.Der Wagenheber ist wartungsfrei.Der Wagenheber erfüllt die europäischen Normen, wie sie in der Maschinenrichtlinie 2006/42/CE definiert sind.
NOTIC E
Gewisse Bereiche des Wagenhebers wie das Schraubgewinde oder die Gelenke können Verletzungen verursachen: Berührung vermeiden.Alle Spuren von Schmierfett sorgfältig entfernen.

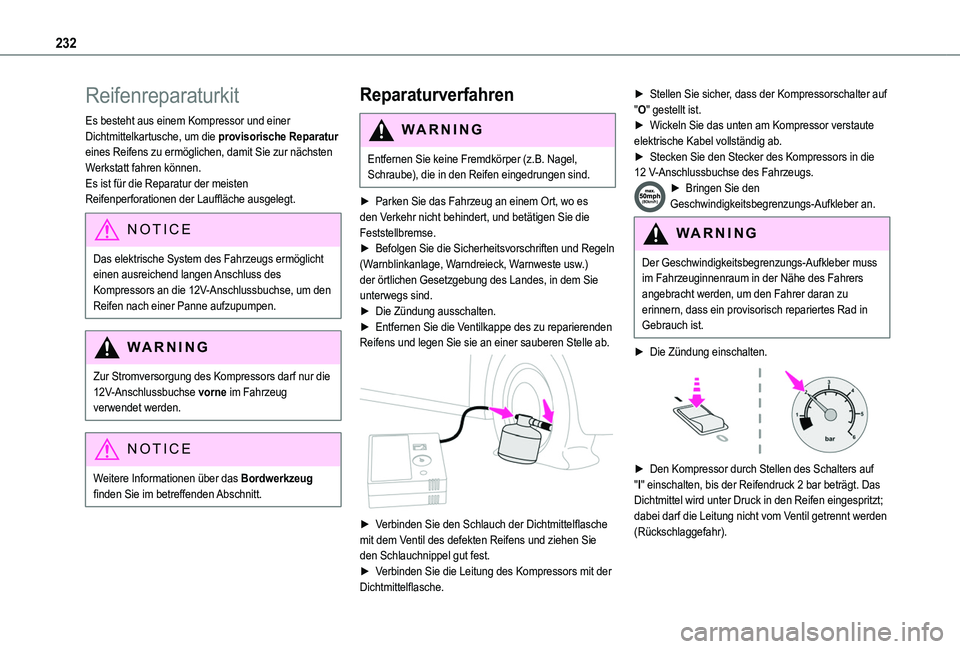

232
Reifenreparaturkit
Es besteht aus einem Kompressor und einer Dichtmittelkartusche, um die provisorische Reparatur eines Reifens zu ermöglichen, damit Sie zur nächsten Werkstatt fahren können.Es ist für die Reparatur der meisten Reifenperforationen der Lauffläche ausgelegt.
NOTIC E
Das elektrische System des Fahrzeugs ermöglicht einen ausreichend langen Anschluss des Kompressors an die 12V-Anschlussbuchse, um den Reifen nach einer Panne aufzupumpen.
WARNI NG
Zur Stromversorgung des Kompressors darf nur die 12V-Anschlussbuchse vorne im Fahrzeug verwendet werden.
NOTIC E
Weitere Informationen über das Bordwerkzeug finden Sie im betreffenden Abschnitt.
Reparaturverfahren
WARNI NG
Entfernen Sie keine Fremdkörper (z.B. Nagel, Schraube), die in den Reifen eingedrungen sind.
► Parken Sie das Fahrzeug an einem Ort, wo es den Verkehr nicht behindert, und betätigen Sie die Feststellbremse.
► Befolgen Sie die Sicherheitsvorschriften und Regeln (Warnblinkanlage, Warndreieck, Warnweste usw.) der örtlichen Gesetzgebung des Landes, in dem Sie unterwegs sind.► Die Zündung ausschalten.► Entfernen Sie die Ventilkappe des zu reparierenden Reifens und legen Sie sie an einer sauberen Stelle ab.

► Verbinden Sie den Schlauch der Dichtmittelflasche mit dem Ventil des defekten Reifens und ziehen Sie den Schlauchnippel gut fest.► Verbinden Sie die Leitung des Kompressors mit der Dichtmittelflasche.
► Stellen Sie sicher, dass der Kompressorschalter auf "O" gestellt ist.► Wickeln Sie das unten am Kompressor verstaute elektrische Kabel vollständig ab.► Stecken Sie den Stecker des Kompressors in die 12 V-Anschlussbuchse des Fahrzeugs.► Bringen Sie den Geschwindigkeitsbegrenzungs-Aufkleber an.
WARNI NG
Der Geschwindigkeitsbegrenzungs-Aufkleber muss im Fahrzeuginnenraum in der Nähe des Fahrers angebracht werden, um den Fahrer daran zu erinnern, dass ein provisorisch repariertes Rad in Gebrauch ist.
► Die Zündung einschalten.

► Den Kompressor durch Stellen des Schalters auf "I" einschalten, bis der Reifendruck 2 bar beträgt. Das Dichtmittel wird unter Druck in den Reifen eingespritzt; dabei darf die Leitung nicht vom Ventil getrennt werden (Rückschlaggefahr).
