2021 TOYOTA PROACE CITY EV Betriebsanleitungen (in German)

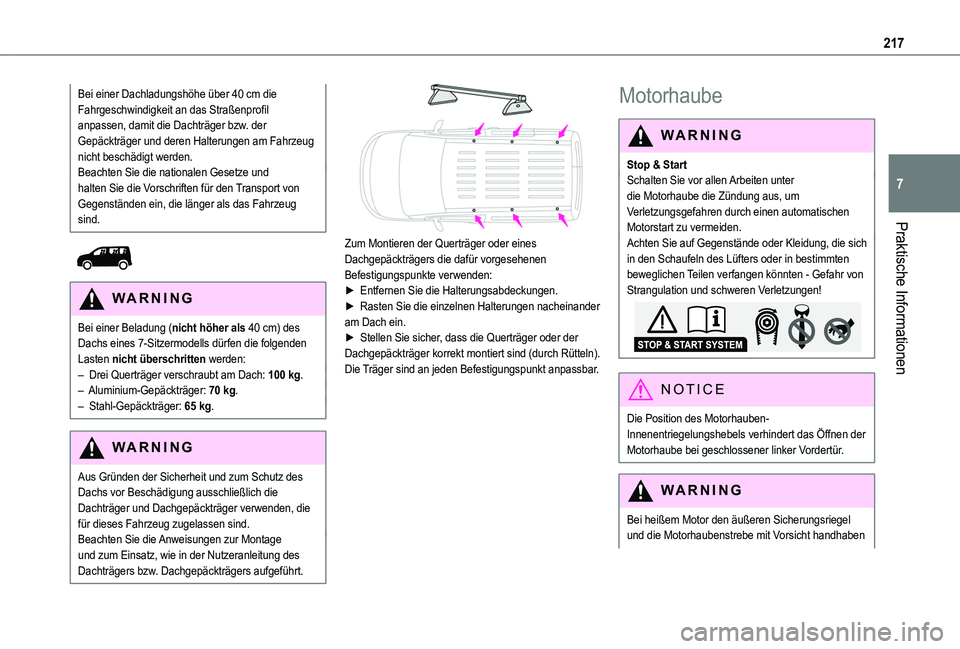

217
Praktische Informationen
7
Bei einer Dachladungshöhe über 40 cm die Fahrgeschwindigkeit an das Straßenprofil anpassen, damit die Dachträger bzw. der Gepäckträger und deren Halterungen am Fahrzeug nicht beschädigt werden.Beachten Sie die nationalen Gesetze und halten Sie die Vorschriften für den Transport von Gegenständen ein, die länger als das Fahrzeug sind.


WARNI NG
Bei einer Beladung (nicht höher als 40 cm) des Dachs eines 7-Sitzermodells dürfen die folgenden Lasten nicht überschritten werden:– Drei Querträger verschraubt am Dach: 100 kg.– Aluminium-Gepäckträger: 70 kg.– Stahl-Gepäckträger: 65 kg.
WARNI NG
Aus Gründen der Sicherheit und zum Schutz des Dachs vor Beschädigung ausschließlich die Dachträger und Dachgepäckträger verwenden, die für dieses Fahrzeug zugelassen sind.Beachten Sie die Anweisungen zur Montage und zum Einsatz, wie in der Nutzeranleitung des Dachträgers bzw. Dachgepäckträgers aufgeführt.


Zum Montieren der Querträger oder eines Dachgepäckträgers die dafür vorgesehenen Befestigungspunkte verwenden:► Entfernen Sie die Halterungsabdeckungen.► Rasten Sie die einzelnen Halterungen nacheinander am Dach ein.► Stellen Sie sicher, dass die Querträger oder der Dachgepäckträger korrekt montiert sind (durch Rütteln).Die Träger sind an jeden Befestigungspunkt anpassbar.
Motorhaube
WARNI NG
Stop & StartSchalten Sie vor allen Arbeiten unter die Motorhaube die Zündung aus, um Verletzungsgefahren durch einen automatischen Motorstart zu vermeiden.Achten Sie auf Gegenstände oder Kleidung, die sich in den Schaufeln des Lüfters oder in bestimmten beweglichen Teilen verfangen könnten - Gefahr von Strangulation und schweren Verletzungen!
NOTIC E
Die Position des Motorhauben-Innenentriegelungshebels verhindert das Öffnen der
Motorhaube bei geschlossener linker Vordertür.
WARNI NG
Bei heißem Motor den äußeren Sicherungsriegel und die Motorhaubenstrebe mit Vorsicht handhaben

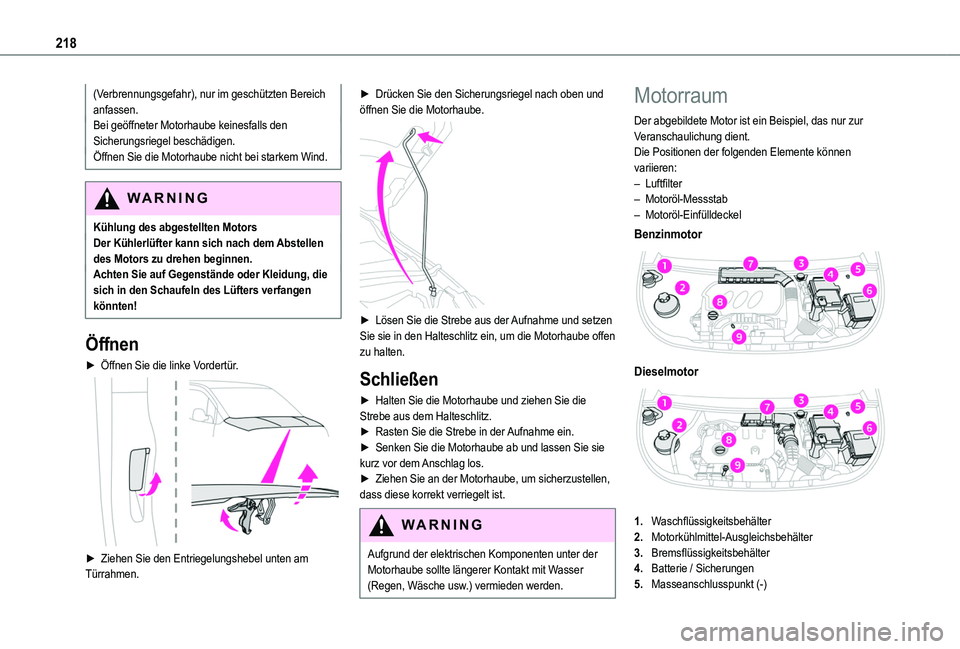

218
(Verbrennungsgefahr), nur im geschützten Bereich anfassen.Bei geöffneter Motorhaube keinesfalls den Sicherungsriegel beschädigen.Öffnen Sie die Motorhaube nicht bei starkem Wind.
WARNI NG
Kühlung des abgestellten MotorsDer Kühlerlüfter kann sich nach dem Abstellen des Motors zu drehen beginnen.Achten Sie auf Gegenstände oder Kleidung, die sich in den Schaufeln des Lüfters verfangen könnten!
Öffnen
► Öffnen Sie die linke Vordertür.

► Ziehen Sie den Entriegelungshebel unten am Türrahmen.
► Drücken Sie den Sicherungsriegel nach oben und öffnen Sie die Motorhaube.

► Lösen Sie die Strebe aus der Aufnahme und setzen Sie sie in den Halteschlitz ein, um die Motorhaube offen zu halten.
Schließen
► Halten Sie die Motorhaube und ziehen Sie die Strebe aus dem Halteschlitz.► Rasten Sie die Strebe in der Aufnahme ein.► Senken Sie die Motorhaube ab und lassen Sie sie kurz vor dem Anschlag los.► Ziehen Sie an der Motorhaube, um sicherzustellen, dass diese korrekt verriegelt ist.
WARNI NG
Aufgrund der elektrischen Komponenten unter der Motorhaube sollte längerer Kontakt mit Wasser (Regen, Wäsche usw.) vermieden werden.
Motorraum
Der abgebildete Motor ist ein Beispiel, das nur zur Veranschaulichung dient.Die Positionen der folgenden Elemente können variieren:– Luftfilter– Motoröl-Messstab– Motoröl-Einfülldeckel
Benzinmotor

Dieselmotor

1.Waschflüssigkeitsbehälter
2.Motorkühlmittel-Ausgleichsbehälter
3.Bremsflüssigkeitsbehälter
4.Batterie / Sicherungen
5.Masseanschlusspunkt (-)

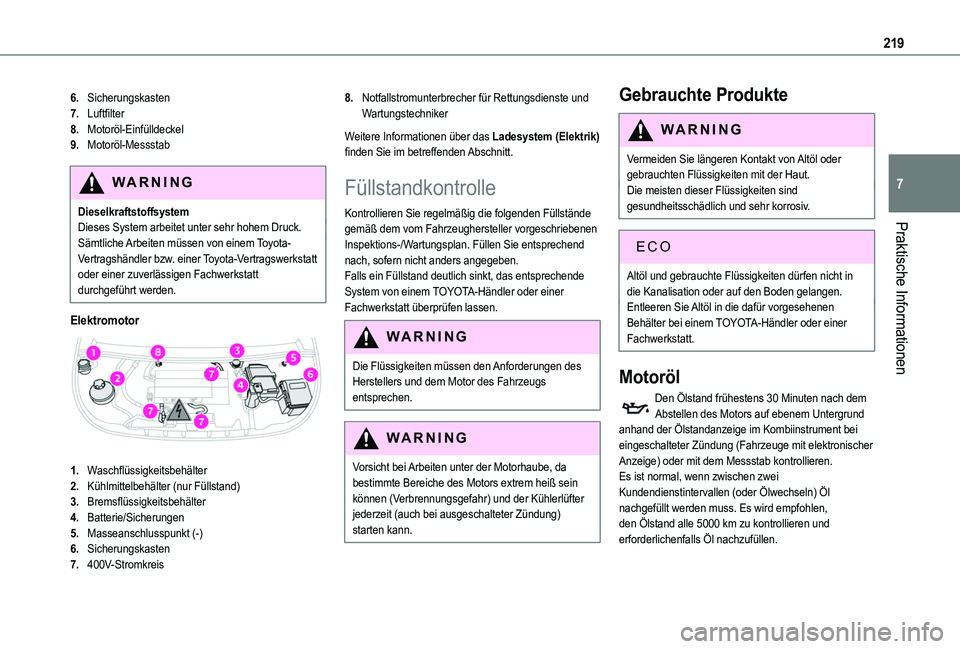

219
Praktische Informationen
7
6.Sicherungskasten
7.Luftfilter
8.Motoröl-Einfülldeckel
9.Motoröl-Messstab
WARNI NG
DieselkraftstoffsystemDieses System arbeitet unter sehr hohem Druck.Sämtliche Arbeiten müssen von einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer zuverlässigen Fachwerkstatt durchgeführt werden.
Elektromotor

1.Waschflüssigkeitsbehälter
2.Kühlmittelbehälter (nur Füllstand)
3.Bremsflüssigkeitsbehälter
4.Batterie/Sicherungen
5.Masseanschlusspunkt (-)
6.Sicherungskasten
7.400V-Stromkreis
8.Notfallstromunterbrecher für Rettungsdienste und Wartungstechniker
Weitere Informationen über das Ladesystem (Elektrik) finden Sie im betreffenden Abschnitt.
Füllstandkontrolle
Kontrollieren Sie regelmäßig die folgenden Füllstände gemäß dem vom Fahrzeughersteller vorgeschriebenen Inspektions-/Wartungsplan. Füllen Sie entsprechend nach, sofern nicht anders angegeben.Falls ein Füllstand deutlich sinkt, das entsprechende System von einem TOYOTA-Händler oder einer Fachwerkstatt überprüfen lassen.
WARNI NG
Die Flüssigkeiten müssen den Anforderungen des Herstellers und dem Motor des Fahrzeugs entsprechen.
WARNI NG
Vorsicht bei Arbeiten unter der Motorhaube, da bestimmte Bereiche des Motors extrem heiß sein können (Verbrennungsgefahr) und der Kühlerlüfter jederzeit (auch bei ausgeschalteter Zündung) starten kann.
Gebrauchte Produkte
WARNI NG
Vermeiden Sie längeren Kontakt von Altöl oder gebrauchten Flüssigkeiten mit der Haut.Die meisten dieser Flüssigkeiten sind gesundheitsschädlich und sehr korrosiv.
ECO
Altöl und gebrauchte Flüssigkeiten dürfen nicht in die Kanalisation oder auf den Boden gelangen.Entleeren Sie Altöl in die dafür vorgesehenen Behälter bei einem TOYOTA-Händler oder einer Fachwerkstatt.
Motoröl
Den Ölstand frühestens 30 Minuten nach dem Abstellen des Motors auf ebenem Untergrund anhand der Ölstandanzeige im Kombiinstrument bei eingeschalteter Zündung (Fahrzeuge mit elektronischer Anzeige) oder mit dem Messstab kontrollieren.Es ist normal, wenn zwischen zwei Kundendienstintervallen (oder Ölwechseln) Öl nachgefüllt werden muss. Es wird empfohlen, den Ölstand alle 5000 km zu kontrollieren und erforderlichenfalls Öl nachzufüllen.

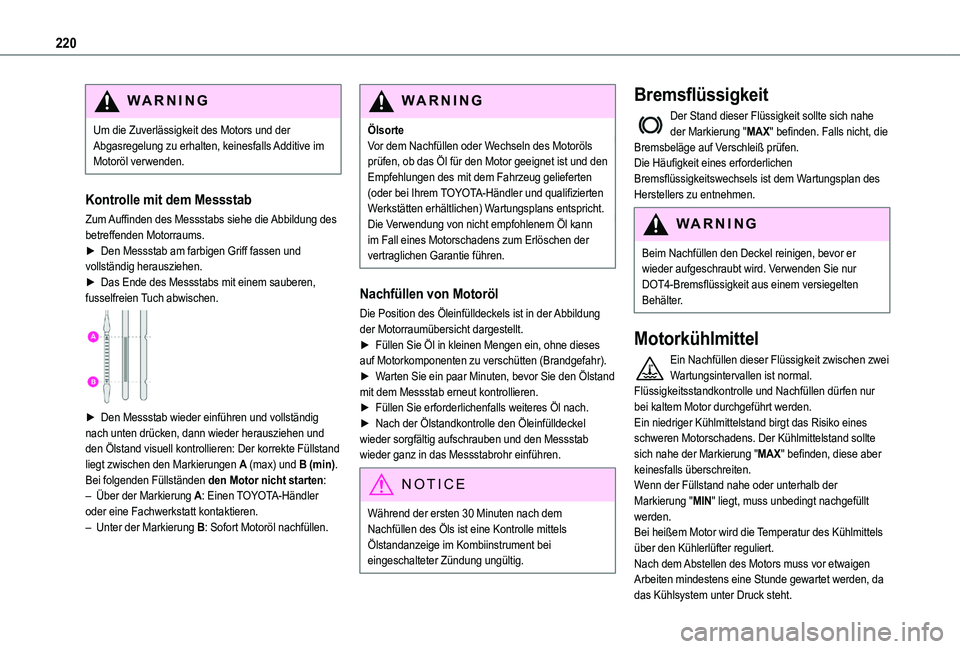

220
WARNI NG
Um die Zuverlässigkeit des Motors und der Abgasregelung zu erhalten, keinesfalls Additive im Motoröl verwenden.
Kontrolle mit dem Messstab
Zum Auffinden des Messstabs siehe die Abbildung des betreffenden Motorraums.► Den Messstab am farbigen Griff fassen und vollständig herausziehen.► Das Ende des Messstabs mit einem sauberen, fusselfreien Tuch abwischen.

► Den Messstab wieder einführen und vollständig nach unten drücken, dann wieder herausziehen und den Ölstand visuell kontrollieren: Der korrekte Füllstand liegt zwischen den Markierungen A (max) und B (min).Bei folgenden Füllständen den Motor nicht starten:– Über der Markierung A: Einen TOYOTA-Händler oder eine Fachwerkstatt kontaktieren.– Unter der Markierung B: Sofort Motoröl nachfüllen.
WARNI NG
ÖlsorteVor dem Nachfüllen oder Wechseln des Motoröls prüfen, ob das Öl für den Motor geeignet ist und den Empfehlungen des mit dem Fahrzeug gelieferten (oder bei Ihrem TOYOTA-Händler und qualifizierten Werkstätten erhältlichen) Wartungsplans entspricht.Die Verwendung von nicht empfohlenem Öl kann im Fall eines Motorschadens zum Erlöschen der vertraglichen Garantie führen.
Nachfüllen von Motoröl
Die Position des Öleinfülldeckels ist in der Abbildung der Motorraumübersicht dargestellt.► Füllen Sie Öl in kleinen Mengen ein, ohne dieses auf Motorkomponenten zu verschütten (Brandgefahr).► Warten Sie ein paar Minuten, bevor Sie den Ölstand mit dem Messstab erneut kontrollieren.► Füllen Sie erforderlichenfalls weiteres Öl nach.► Nach der Ölstandkontrolle den Öleinfülldeckel wieder sorgfältig aufschrauben und den Messstab
wieder ganz in das Messstabrohr einführen.
NOTIC E
Während der ersten 30 Minuten nach dem Nachfüllen des Öls ist eine Kontrolle mittels Ölstandanzeige im Kombiinstrument bei eingeschalteter Zündung ungültig.
Bremsflüssigkeit
Der Stand dieser Flüssigkeit sollte sich nahe der Markierung "MAX" befinden. Falls nicht, die Bremsbeläge auf Verschleiß prüfen.Die Häufigkeit eines erforderlichen Bremsflüssigkeitswechsels ist dem Wartungsplan des Herstellers zu entnehmen.
WARNI NG
Beim Nachfüllen den Deckel reinigen, bevor er wieder aufgeschraubt wird. Verwenden Sie nur DOT4-Bremsflüssigkeit aus einem versiegelten Behälter.
Motorkühlmittel
Ein Nachfüllen dieser Flüssigkeit zwischen zwei Wartungsintervallen ist normal.Flüssigkeitsstandkontrolle und Nachfüllen dürfen nur bei kaltem Motor durchgeführt werden.Ein niedriger Kühlmittelstand birgt das Risiko eines schweren Motorschadens. Der Kühlmittelstand sollte sich nahe der Markierung "MAX" befinden, diese aber keinesfalls überschreiten.Wenn der Füllstand nahe oder unterhalb der Markierung "MIN" liegt, muss unbedingt nachgefüllt werden.Bei heißem Motor wird die Temperatur des Kühlmittels über den Kühlerlüfter reguliert.Nach dem Abstellen des Motors muss vor etwaigen Arbeiten mindestens eine Stunde gewartet werden, da das Kühlsystem unter Druck steht.

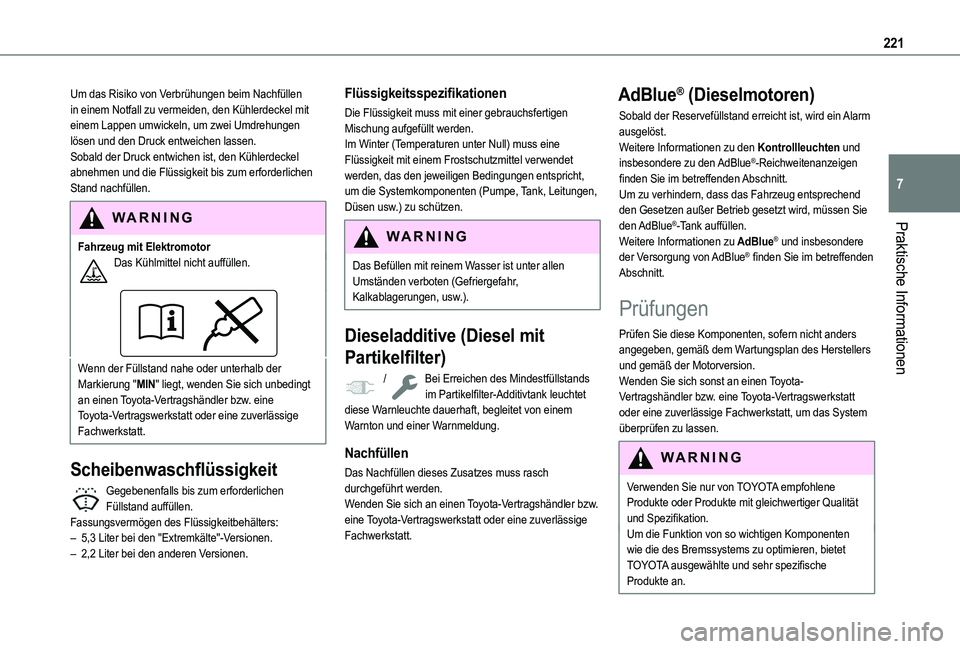

221
Praktische Informationen
7
Um das Risiko von Verbrühungen beim Nachfüllen in einem Notfall zu vermeiden, den Kühlerdeckel mit einem Lappen umwickeln, um zwei Umdrehungen lösen und den Druck entweichen lassen.Sobald der Druck entwichen ist, den Kühlerdeckel abnehmen und die Flüssigkeit bis zum erforderlichen Stand nachfüllen.
WARNI NG
Fahrzeug mit ElektromotorDas Kühlmittel nicht auffüllen.
Wenn der Füllstand nahe oder unterhalb der Markierung "MIN" liegt, wenden Sie sich unbedingt an einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder eine zuverlässige Fachwerkstatt.
Scheibenwaschflüssigkeit
Gegebenenfalls bis zum erforderlichen Füllstand auffüllen.Fassungsvermögen des Flüssigkeitbehälters:– 5,3 Liter bei den "Extremkälte"-Versionen.
– 2,2 Liter bei den anderen Versionen.
Flüssigkeitsspezifikationen
Die Flüssigkeit muss mit einer gebrauchsfertigen Mischung aufgefüllt werden.Im Winter (Temperaturen unter Null) muss eine Flüssigkeit mit einem Frostschutzmittel verwendet werden, das den jeweiligen Bedingungen entspricht, um die Systemkomponenten (Pumpe, Tank, Leitungen, Düsen usw.) zu schützen.
WARNI NG
Das Befüllen mit reinem Wasser ist unter allen Umständen verboten (Gefriergefahr, Kalkablagerungen, usw.).
Dieseladditive (Diesel mit
Partikelfilter)
/ Bei Erreichen des Mindestfüllstands im Partikelfilter-Additivtank leuchtet diese Warnleuchte dauerhaft, begleitet von einem Warnton und einer Warnmeldung.
Nachfüllen
Das Nachfüllen dieses Zusatzes muss rasch durchgeführt werden.Wenden Sie sich an einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder eine zuverlässige Fachwerkstatt.
AdBlue® (Dieselmotoren)
Sobald der Reservefüllstand erreicht ist, wird ein Alarm ausgelöst.Weitere Informationen zu den Kontrollleuchten und insbesondere zu den AdBlue®-Reichweitenanzeigen finden Sie im betreffenden Abschnitt.Um zu verhindern, dass das Fahrzeug entsprechend den Gesetzen außer Betrieb gesetzt wird, müssen Sie den AdBlue®-Tank auffüllen.Weitere Informationen zu AdBlue® und insbesondere der Versorgung von AdBlue® finden Sie im betreffenden Abschnitt.
Prüfungen
Prüfen Sie diese Komponenten, sofern nicht anders angegeben, gemäß dem Wartungsplan des Herstellers und gemäß der Motorversion.Wenden Sie sich sonst an einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder eine zuverlässige Fachwerkstatt, um das System überprüfen zu lassen.
WARNI NG
Verwenden Sie nur von TOYOTA empfohlene Produkte oder Produkte mit gleichwertiger Qualität und Spezifikation.Um die Funktion von so wichtigen Komponenten wie die des Bremssystems zu optimieren, bietet TOYOTA ausgewählte und sehr spezifische Produkte an.

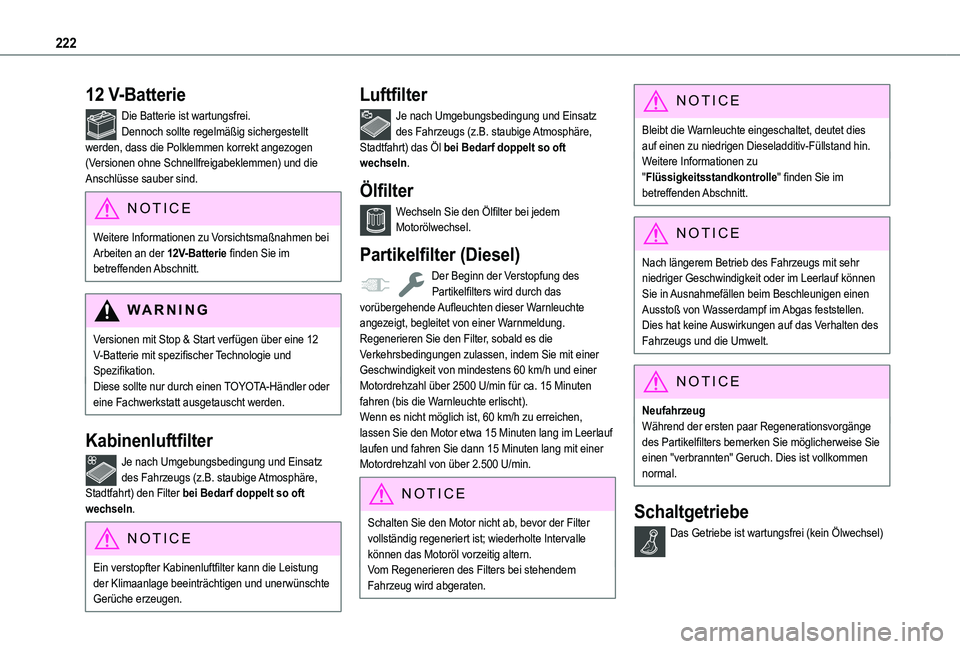

222
12 V-Batterie
Die Batterie ist wartungsfrei.Dennoch sollte regelmäßig sichergestellt werden, dass die Polklemmen korrekt angezogen (Versionen ohne Schnellfreigabeklemmen) und die Anschlüsse sauber sind.
NOTIC E
Weitere Informationen zu Vorsichtsmaßnahmen bei
Arbeiten an der 12V-Batterie finden Sie im betreffenden Abschnitt.
WARNI NG
Versionen mit Stop & Start verfügen über eine 12 V-Batterie mit spezifischer Technologie und Spezifikation.Diese sollte nur durch einen TOYOTA-Händler oder eine Fachwerkstatt ausgetauscht werden.
Kabinenluftfilter
Je nach Umgebungsbedingung und Einsatz des Fahrzeugs (z.B. staubige Atmosphäre, Stadtfahrt) den Filter bei Bedarf doppelt so oft wechseln.
NOTIC E
Ein verstopfter Kabinenluftfilter kann die Leistung der Klimaanlage beeinträchtigen und unerwünschte Gerüche erzeugen.
Luftfilter
Je nach Umgebungsbedingung und Einsatz des Fahrzeugs (z.B. staubige Atmosphäre, Stadtfahrt) das Öl bei Bedarf doppelt so oft wechseln.
Ölfilter
Wechseln Sie den Ölfilter bei jedem Motorölwechsel.
Partikelfilter (Diesel)
Der Beginn der Verstopfung des Partikelfilters wird durch das vorübergehende Aufleuchten dieser Warnleuchte angezeigt, begleitet von einer Warnmeldung.Regenerieren Sie den Filter, sobald es die Verkehrsbedingungen zulassen, indem Sie mit einer Geschwindigkeit von mindestens 60 km/h und einer Motordrehzahl über 2500 U/min für ca. 15 Minuten fahren (bis die Warnleuchte erlischt).Wenn es nicht möglich ist, 60 km/h zu erreichen, lassen Sie den Motor etwa 15 Minuten lang im Leerlauf
laufen und fahren Sie dann 15 Minuten lang mit einer Motordrehzahl von über 2.500 U/min.
NOTIC E
Schalten Sie den Motor nicht ab, bevor der Filter vollständig regeneriert ist; wiederholte Intervalle können das Motoröl vorzeitig altern.Vom Regenerieren des Filters bei stehendem Fahrzeug wird abgeraten.
NOTIC E
Bleibt die Warnleuchte eingeschaltet, deutet dies auf einen zu niedrigen Dieseladditiv-Füllstand hin.Weitere Informationen zu "Flüssigkeitsstandkontrolle" finden Sie im betreffenden Abschnitt.
NOTIC E
Nach längerem Betrieb des Fahrzeugs mit sehr niedriger Geschwindigkeit oder im Leerlauf können Sie in Ausnahmefällen beim Beschleunigen einen Ausstoß von Wasserdampf im Abgas feststellen. Dies hat keine Auswirkungen auf das Verhalten des Fahrzeugs und die Umwelt.
NOTIC E
NeufahrzeugWährend der ersten paar Regenerationsvorgänge des Partikelfilters bemerken Sie möglicherweise Sie einen "verbrannten" Geruch. Dies ist vollkommen normal.
Schaltgetriebe
Das Getriebe ist wartungsfrei (kein Ölwechsel)

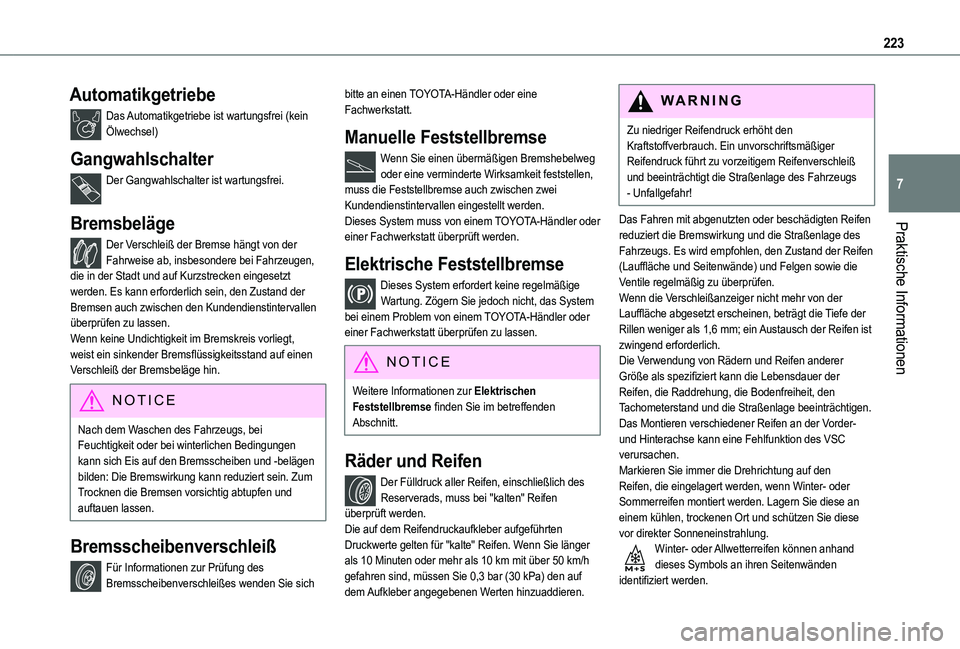

223
Praktische Informationen
7
Automatikgetriebe
Das Automatikgetriebe ist wartungsfrei (kein Ölwechsel)
Gangwahlschalter
Der Gangwahlschalter ist wartungsfrei.
Bremsbeläge
Der Verschleiß der Bremse hängt von der Fahrweise ab, insbesondere bei Fahrzeugen, die in der Stadt und auf Kurzstrecken eingesetzt werden. Es kann erforderlich sein, den Zustand der Bremsen auch zwischen den Kundendienstintervallen überprüfen zu lassen.Wenn keine Undichtigkeit im Bremskreis vorliegt, weist ein sinkender Bremsflüssigkeitsstand auf einen Verschleiß der Bremsbeläge hin.
NOTIC E
Nach dem Waschen des Fahrzeugs, bei
Feuchtigkeit oder bei winterlichen Bedingungen kann sich Eis auf den Bremsscheiben und -belägen bilden: Die Bremswirkung kann reduziert sein. Zum Trocknen die Bremsen vorsichtig abtupfen und auftauen lassen.
Bremsscheibenverschleiß
Für Informationen zur Prüfung des Bremsscheibenverschleißes wenden Sie sich
bitte an einen TOYOTA-Händler oder eine Fachwerkstatt.
Manuelle Feststellbremse
Wenn Sie einen übermäßigen Bremshebelweg oder eine verminderte Wirksamkeit feststellen, muss die Feststellbremse auch zwischen zwei Kundendienstintervallen eingestellt werden.Dieses System muss von einem TOYOTA-Händler oder einer Fachwerkstatt überprüft werden.
Elektrische Feststellbremse
Dieses System erfordert keine regelmäßige Wartung. Zögern Sie jedoch nicht, das System bei einem Problem von einem TOYOTA-Händler oder einer Fachwerkstatt überprüfen zu lassen.
NOTIC E
Weitere Informationen zur Elektrischen Feststellbremse finden Sie im betreffenden Abschnitt.
Räder und Reifen
Der Fülldruck aller Reifen, einschließlich des Reserverads, muss bei "kalten" Reifen überprüft werden.Die auf dem Reifendruckaufkleber aufgeführten Druckwerte gelten für "kalte" Reifen. Wenn Sie länger als 10 Minuten oder mehr als 10 km mit über 50 km/h gefahren sind, müssen Sie 0,3 bar (30 kPa) den auf dem Aufkleber angegebenen Werten hinzuaddieren.
WARNI NG
Zu niedriger Reifendruck erhöht den Kraftstoffverbrauch. Ein unvorschriftsmäßiger Reifendruck führt zu vorzeitigem Reifenverschleiß und beeinträchtigt die Straßenlage des Fahrzeugs - Unfallgefahr!
Das Fahren mit abgenutzten oder beschädigten Reifen reduziert die Bremswirkung und die Straßenlage des Fahrzeugs. Es wird empfohlen, den Zustand der Reifen (Lauffläche und Seitenwände) und Felgen sowie die Ventile regelmäßig zu überprüfen.Wenn die Verschleißanzeiger nicht mehr von der Lauffläche abgesetzt erscheinen, beträgt die Tiefe der Rillen weniger als 1,6 mm; ein Austausch der Reifen ist zwingend erforderlich.Die Verwendung von Rädern und Reifen anderer Größe als spezifiziert kann die Lebensdauer der Reifen, die Raddrehung, die Bodenfreiheit, den Tachometerstand und die Straßenlage beeinträchtigen.Das Montieren verschiedener Reifen an der Vorder- und Hinterachse kann eine Fehlfunktion des VSC
verursachen.Markieren Sie immer die Drehrichtung auf den Reifen, die eingelagert werden, wenn Winter- oder Sommerreifen montiert werden. Lagern Sie diese an einem kühlen, trockenen Ort und schützen Sie diese vor direkter Sonneneinstrahlung.Winter- oder Allwetterreifen können anhand dieses Symbols an ihren Seitenwänden identifiziert werden.

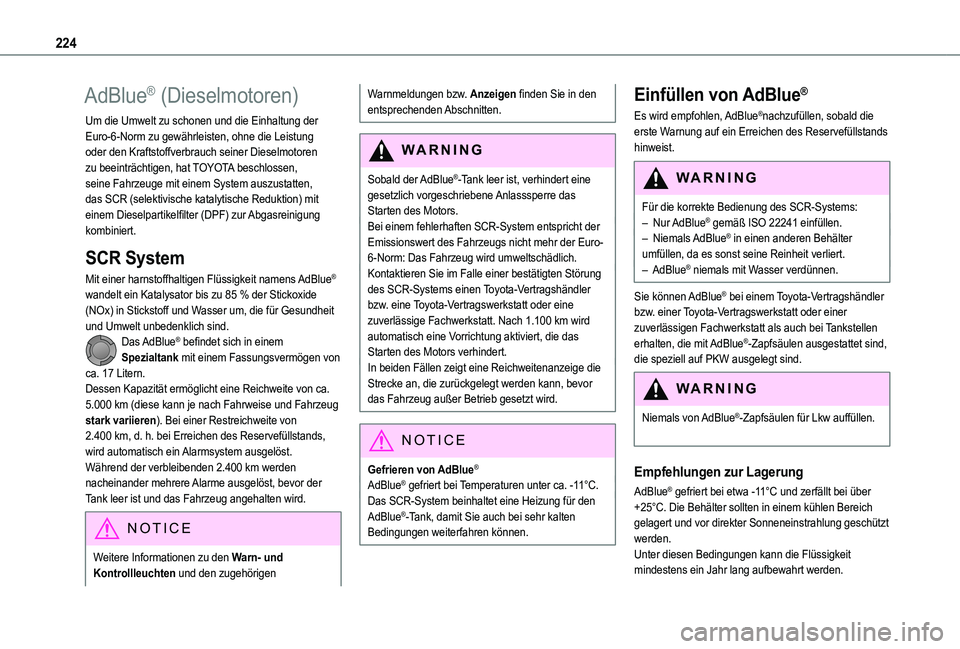

224
AdBlue® (Dieselmotoren)
Um die Umwelt zu schonen und die Einhaltung der Euro-6-Norm zu gewährleisten, ohne die Leistung oder den Kraftstoffverbrauch seiner Dieselmotoren zu beeinträchtigen, hat TOYOTA beschlossen, seine Fahrzeuge mit einem System auszustatten, das SCR (selektivische katalytische Reduktion) mit einem Dieselpartikelfilter (DPF) zur Abgasreinigung kombiniert.
SCR System
Mit einer harnstoffhaltigen Flüssigkeit namens AdBlue® wandelt ein Katalysator bis zu 85 % der Stickoxide (NOx) in Stickstoff und Wasser um, die für Gesundheit und Umwelt unbedenklich sind.Das AdBlue® befindet sich in einem Spezialtank mit einem Fassungsvermögen von ca. 17 Litern.Dessen Kapazität ermöglicht eine Reichweite von ca. 5.000 km (diese kann je nach Fahrweise und Fahrzeug stark variieren). Bei einer Restreichweite von 2.400 km, d. h. bei Erreichen des Reservefüllstands,
wird automatisch ein Alarmsystem ausgelöst.Während der verbleibenden 2.400 km werden nacheinander mehrere Alarme ausgelöst, bevor der Tank leer ist und das Fahrzeug angehalten wird.
NOTIC E
Weitere Informationen zu den Warn- und Kontrollleuchten und den zugehörigen
Warnmeldungen bzw. Anzeigen finden Sie in den entsprechenden Abschnitten.
WARNI NG
Sobald der AdBlue®-Tank leer ist, verhindert eine gesetzlich vorgeschriebene Anlasssperre das Starten des Motors.Bei einem fehlerhaften SCR-System entspricht der Emissionswert des Fahrzeugs nicht mehr der Euro-
6-Norm: Das Fahrzeug wird umweltschädlich.Kontaktieren Sie im Falle einer bestätigten Störung des SCR-Systems einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder eine zuverlässige Fachwerkstatt. Nach 1.100 km wird automatisch eine Vorrichtung aktiviert, die das Starten des Motors verhindert.In beiden Fällen zeigt eine Reichweitenanzeige die Strecke an, die zurückgelegt werden kann, bevor das Fahrzeug außer Betrieb gesetzt wird.
NOTIC E
Gefrieren von AdBlue®
AdBlue® gefriert bei Temperaturen unter ca. -11°C.Das SCR-System beinhaltet eine Heizung für den AdBlue®-Tank, damit Sie auch bei sehr kalten Bedingungen weiterfahren können.
Einfüllen von AdBlue®
Es wird empfohlen, AdBlue®nachzufüllen, sobald die erste Warnung auf ein Erreichen des Reservefüllstands hinweist.
WARNI NG
Für die korrekte Bedienung des SCR-Systems:– Nur AdBlue® gemäß ISO 22241 einfüllen.– Niemals AdBlue® in einen anderen Behälter umfüllen, da es sonst seine Reinheit verliert.– AdBlue® niemals mit Wasser verdünnen.
Sie können AdBlue® bei einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer zuverlässigen Fachwerkstatt als auch bei Tankstellen erhalten, die mit AdBlue®-Zapfsäulen ausgestattet sind, die speziell auf PKW ausgelegt sind.
WARNI NG
Niemals von AdBlue®-Zapfsäulen für Lkw auffüllen.
Empfehlungen zur Lagerung
AdBlue® gefriert bei etwa -11°C und zerfällt bei über +25°C. Die Behälter sollten in einem kühlen Bereich gelagert und vor direkter Sonneneinstrahlung geschützt werden.Unter diesen Bedingungen kann die Flüssigkeit mindestens ein Jahr lang aufbewahrt werden.
