2021 TOYOTA PROACE CITY EV Betriebsanleitungen (in German)

169
Fahrbetrieb
6

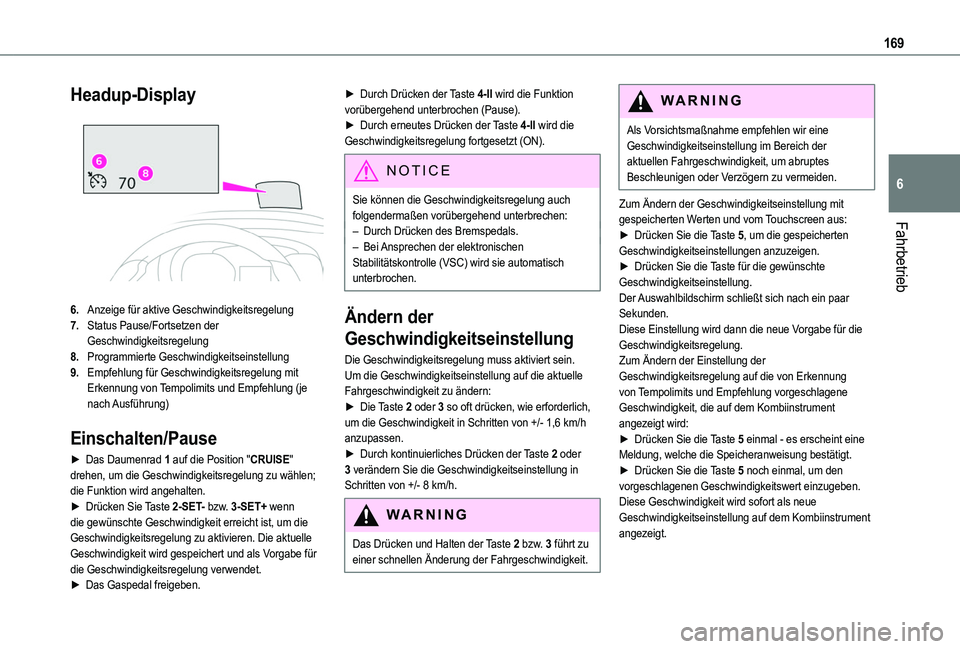

Headup-Display

6.Anzeige für aktive Geschwindigkeitsregelung
7.Status Pause/Fortsetzen der Geschwindigkeitsregelung
8.Programmierte Geschwindigkeitseinstellung
9.Empfehlung für Geschwindigkeitsregelung mit Erkennung von Tempolimits und Empfehlung (je nach Ausführung)
Einschalten/Pause
► Das Daumenrad 1 auf die Position "CRUISE" drehen, um die Geschwindigkeitsregelung zu wählen; die Funktion wird angehalten.► Drücken Sie Taste 2-SET- bzw. 3-SET+ wenn die gewünschte Geschwindigkeit erreicht ist, um die Geschwindigkeitsregelung zu aktivieren. Die aktuelle Geschwindigkeit wird gespeichert und als Vorgabe für die Geschwindigkeitsregelung verwendet.► Das Gaspedal freigeben.
► Durch Drücken der Taste 4-II wird die Funktion vorübergehend unterbrochen (Pause).► Durch erneutes Drücken der Taste 4-II wird die Geschwindigkeitsregelung fortgesetzt (ON).
NOTIC E
Sie können die Geschwindigkeitsregelung auch folgendermaßen vorübergehend unterbrechen:– Durch Drücken des Bremspedals.
– Bei Ansprechen der elektronischen Stabilitätskontrolle (VSC) wird sie automatisch unterbrochen.
Ändern der
Geschwindigkeitseinstellung
Die Geschwindigkeitsregelung muss aktiviert sein.Um die Geschwindigkeitseinstellung auf die aktuelle Fahrgeschwindigkeit zu ändern:► Die Taste 2 oder 3 so oft drücken, wie erforderlich, um die Geschwindigkeit in Schritten von +/- 1,6 km/h anzupassen.► Durch kontinuierliches Drücken der Taste 2 oder 3 verändern Sie die Geschwindigkeitseinstellung in Schritten von +/- 8 km/h.
WARNI NG
Das Drücken und Halten der Taste 2 bzw. 3 führt zu
einer schnellen Änderung der Fahrgeschwindigkeit.
WARNI NG
Als Vorsichtsmaßnahme empfehlen wir eine Geschwindigkeitseinstellung im Bereich der aktuellen Fahrgeschwindigkeit, um abruptes Beschleunigen oder Verzögern zu vermeiden.
Zum Ändern der Geschwindigkeitseinstellung mit gespeicherten Werten und vom Touchscreen aus:► Drücken Sie die Taste 5, um die gespeicherten Geschwindigkeitseinstellungen anzuzeigen.► Drücken Sie die Taste für die gewünschte Geschwindigkeitseinstellung.Der Auswahlbildschirm schließt sich nach ein paar Sekunden.Diese Einstellung wird dann die neue Vorgabe für die Geschwindigkeitsregelung.Zum Ändern der Einstellung der Geschwindigkeitsregelung auf die von Erkennung von Tempolimits und Empfehlung vorgeschlagene Geschwindigkeit, die auf dem Kombiinstrument angezeigt wird:► Drücken Sie die Taste 5 einmal - es erscheint eine
Meldung, welche die Speicheranweisung bestätigt.► Drücken Sie die Taste 5 noch einmal, um den vorgeschlagenen Geschwindigkeitswert einzugeben.Diese Geschwindigkeit wird sofort als neue Geschwindigkeitseinstellung auf dem Kombiinstrument angezeigt.

170

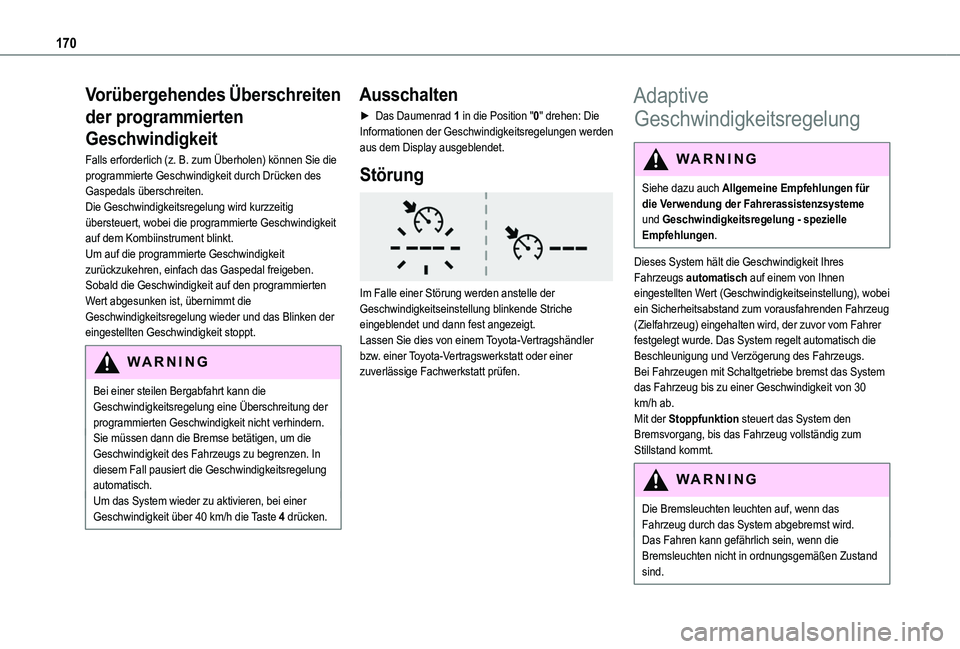

Vorübergehendes Überschreiten
der programmierten
Geschwindigkeit
Falls erforderlich (z. B. zum Überholen) können Sie die programmierte Geschwindigkeit durch Drücken des Gaspedals überschreiten.Die Geschwindigkeitsregelung wird kurzzeitig übersteuert, wobei die programmierte Geschwindigkeit auf dem Kombiinstrument blinkt.Um auf die programmierte Geschwindigkeit zurückzukehren, einfach das Gaspedal freigeben.Sobald die Geschwindigkeit auf den programmierten Wert abgesunken ist, übernimmt die Geschwindigkeitsregelung wieder und das Blinken der eingestellten Geschwindigkeit stoppt.
WARNI NG
Bei einer steilen Bergabfahrt kann die Geschwindigkeitsregelung eine Überschreitung der programmierten Geschwindigkeit nicht verhindern.Sie müssen dann die Bremse betätigen, um die Geschwindigkeit des Fahrzeugs zu begrenzen. In diesem Fall pausiert die Geschwindigkeitsregelung automatisch.Um das System wieder zu aktivieren, bei einer Geschwindigkeit über 40 km/h die Taste 4 drücken.
Ausschalten
► Das Daumenrad 1 in die Position "0" drehen: Die Informationen der Geschwindigkeitsregelungen werden aus dem Display ausgeblendet.
Störung

Im Falle einer Störung werden anstelle der Geschwindigkeitseinstellung blinkende Striche eingeblendet und dann fest angezeigt.Lassen Sie dies von einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer zuverlässige Fachwerkstatt prüfen.
Adaptive
Geschwindigkeitsregelung
WARNI NG
Siehe dazu auch Allgemeine Empfehlungen für die Verwendung der Fahrerassistenzsysteme und Geschwindigkeitsregelung - spezielle Empfehlungen.
Dieses System hält die Geschwindigkeit Ihres Fahrzeugs automatisch auf einem von Ihnen eingestellten Wert (Geschwindigkeitseinstellung), wobei ein Sicherheitsabstand zum vorausfahrenden Fahrzeug (Zielfahrzeug) eingehalten wird, der zuvor vom Fahrer festgelegt wurde. Das System regelt automatisch die Beschleunigung und Verzögerung des Fahrzeugs.Bei Fahrzeugen mit Schaltgetriebe bremst das System das Fahrzeug bis zu einer Geschwindigkeit von 30 km/h ab.Mit der Stoppfunktion steuert das System den Bremsvorgang, bis das Fahrzeug vollständig zum
Stillstand kommt.
WARNI NG
Die Bremsleuchten leuchten auf, wenn das Fahrzeug durch das System abgebremst wird.Das Fahren kann gefährlich sein, wenn die Bremsleuchten nicht in ordnungsgemäßen Zustand sind.

171
Fahrbetrieb
6

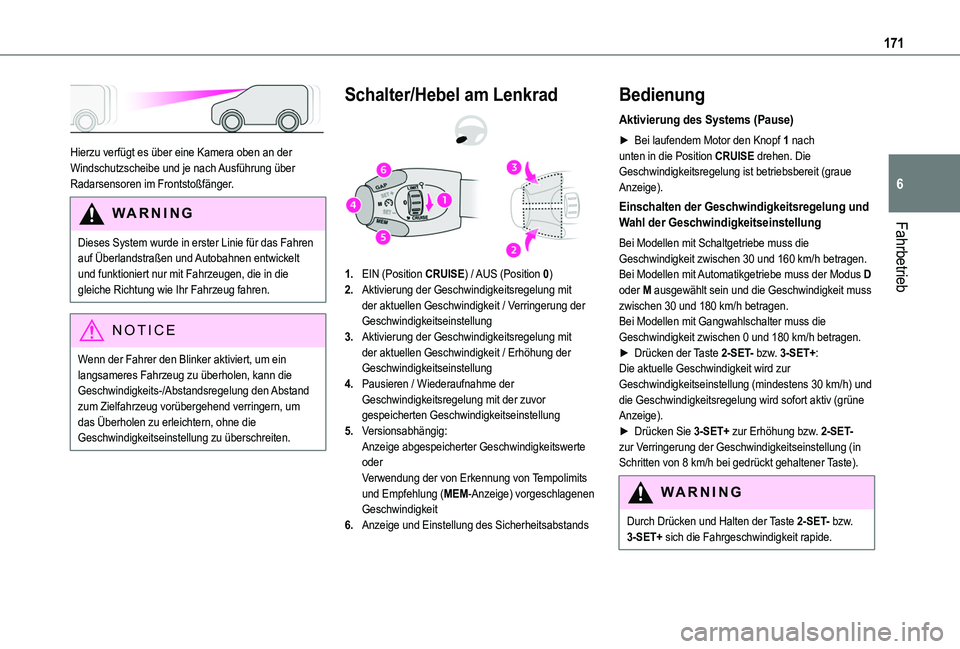

Hierzu verfügt es über eine Kamera oben an der Windschutzscheibe und je nach Ausführung über Radarsensoren im Frontstoßfänger.
WARNI NG
Dieses System wurde in erster Linie für das Fahren auf Überlandstraßen und Autobahnen entwickelt und funktioniert nur mit Fahrzeugen, die in die gleiche Richtung wie Ihr Fahrzeug fahren.
NOTIC E
Wenn der Fahrer den Blinker aktiviert, um ein langsameres Fahrzeug zu überholen, kann die Geschwindigkeits-/Abstandsregelung den Abstand zum Zielfahrzeug vorübergehend verringern, um das Überholen zu erleichtern, ohne die Geschwindigkeitseinstellung zu überschreiten.
Schalter/Hebel am Lenkrad
1.EIN (Position CRUISE) / AUS (Position 0)
2.Aktivierung der Geschwindigkeitsregelung mit der aktuellen Geschwindigkeit / Verringerung der Geschwindigkeitseinstellung
3.Aktivierung der Geschwindigkeitsregelung mit der aktuellen Geschwindigkeit / Erhöhung der Geschwindigkeitseinstellung
4.Pausieren / Wiederaufnahme der Geschwindigkeitsregelung mit der zuvor gespeicherten Geschwindigkeitseinstellung
5.Versionsabhängig:Anzeige abgespeicherter GeschwindigkeitswerteoderVerwendung der von Erkennung von Tempolimits und Empfehlung (MEM-Anzeige) vorgeschlagenen Geschwindigkeit
6.Anzeige und Einstellung des Sicherheitsabstands
Bedienung
Aktivierung des Systems (Pause)
► Bei laufendem Motor den Knopf 1 nach unten in die Position CRUISE drehen. Die Geschwindigkeitsregelung ist betriebsbereit (graue Anzeige).
Einschalten der Geschwindigkeitsregelung und Wahl der Geschwindigkeitseinstellung
Bei Modellen mit Schaltgetriebe muss die Geschwindigkeit zwischen 30 und 160 km/h betragen.Bei Modellen mit Automatikgetriebe muss der Modus D oder M ausgewählt sein und die Geschwindigkeit muss zwischen 30 und 180 km/h betragen.Bei Modellen mit Gangwahlschalter muss die Geschwindigkeit zwischen 0 und 180 km/h betragen.► Drücken der Taste 2-SET- bzw. 3-SET+: Die aktuelle Geschwindigkeit wird zur Geschwindigkeitseinstellung (mindestens 30 km/h) und die Geschwindigkeitsregelung wird sofort aktiv (grüne Anzeige).► Drücken Sie 3-SET+ zur Erhöhung bzw. 2-SET-
zur Verringerung der Geschwindigkeitseinstellung (in Schritten von 8 km/h bei gedrückt gehaltener Taste).
WARNI NG
Durch Drücken und Halten der Taste 2-SET- bzw. 3-SET+ sich die Fahrgeschwindigkeit rapide.

172

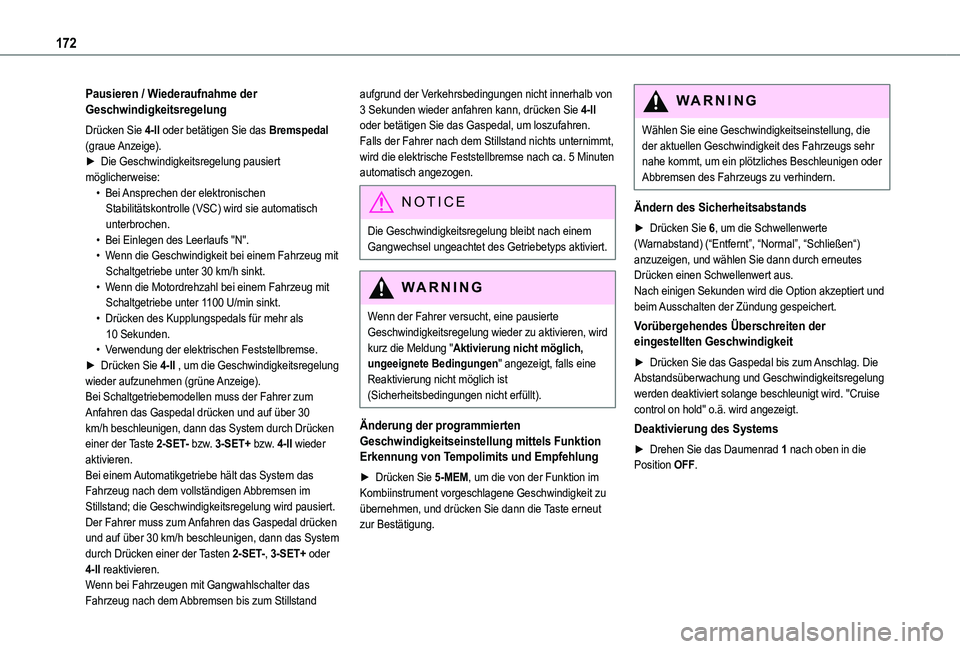

Pausieren / Wiederaufnahme der Geschwindigkeitsregelung
Drücken Sie 4-II oder betätigen Sie das Bremspedal (graue Anzeige).► Die Geschwindigkeitsregelung pausiert möglicherweise:• Bei Ansprechen der elektronischen Stabilitätskontrolle (VSC) wird sie automatisch unterbrochen.• Bei Einlegen des Leerlaufs "N".• Wenn die Geschwindigkeit bei einem Fahrzeug mit Schaltgetriebe unter 30 km/h sinkt.• Wenn die Motordrehzahl bei einem Fahrzeug mit Schaltgetriebe unter 1100 U/min sinkt.• Drücken des Kupplungspedals für mehr als 10 Sekunden.• Verwendung der elektrischen Feststellbremse.► Drücken Sie 4-II , um die Geschwindigkeitsregelung wieder aufzunehmen (grüne Anzeige).Bei Schaltgetriebemodellen muss der Fahrer zum Anfahren das Gaspedal drücken und auf über 30 km/h beschleunigen, dann das System durch Drücken einer der Taste 2-SET- bzw. 3-SET+ bzw. 4-II wieder
aktivieren.Bei einem Automatikgetriebe hält das System das Fahrzeug nach dem vollständigen Abbremsen im Stillstand; die Geschwindigkeitsregelung wird pausiert. Der Fahrer muss zum Anfahren das Gaspedal drücken und auf über 30 km/h beschleunigen, dann das System durch Drücken einer der Tasten 2-SET-, 3-SET+ oder 4-II reaktivieren.Wenn bei Fahrzeugen mit Gangwahlschalter das
Fahrzeug nach dem Abbremsen bis zum Stillstand
aufgrund der Verkehrsbedingungen nicht innerhalb von 3 Sekunden wieder anfahren kann, drücken Sie 4-II oder betätigen Sie das Gaspedal, um loszufahren.Falls der Fahrer nach dem Stillstand nichts unternimmt, wird die elektrische Feststellbremse nach ca. 5 Minuten automatisch angezogen.
NOTIC E
Die Geschwindigkeitsregelung bleibt nach einem
Gangwechsel ungeachtet des Getriebetyps aktiviert.
WARNI NG
Wenn der Fahrer versucht, eine pausierte Geschwindigkeitsregelung wieder zu aktivieren, wird kurz die Meldung "Aktivierung nicht möglich, ungeeignete Bedingungen" angezeigt, falls eine Reaktivierung nicht möglich ist (Sicherheitsbedingungen nicht erfüllt).
Änderung der programmierten Geschwindigkeitseinstellung mittels Funktion Erkennung von Tempolimits und Empfehlung
► Drücken Sie 5-MEM, um die von der Funktion im Kombiinstrument vorgeschlagene Geschwindigkeit zu übernehmen, und drücken Sie dann die Taste erneut zur Bestätigung.
WARNI NG
Wählen Sie eine Geschwindigkeitseinstellung, die der aktuellen Geschwindigkeit des Fahrzeugs sehr nahe kommt, um ein plötzliches Beschleunigen oder Abbremsen des Fahrzeugs zu verhindern.
Ändern des Sicherheitsabstands
► Drücken Sie 6, um die Schwellenwerte (Warnabstand) (“Entfernt”, “Normal”, “Schließen“) anzuzeigen, und wählen Sie dann durch erneutes Drücken einen Schwellenwert aus.Nach einigen Sekunden wird die Option akzeptiert und beim Ausschalten der Zündung gespeichert.
Vorübergehendes Überschreiten der eingestellten Geschwindigkeit
► Drücken Sie das Gaspedal bis zum Anschlag. Die Abstandsüberwachung und Geschwindigkeitsregelung werden deaktiviert solange beschleunigt wird. "Cruise control on hold" o.ä. wird angezeigt.
Deaktivierung des Systems
► Drehen Sie das Daumenrad 1 nach oben in die Position OFF.

173
Fahrbetrieb
6

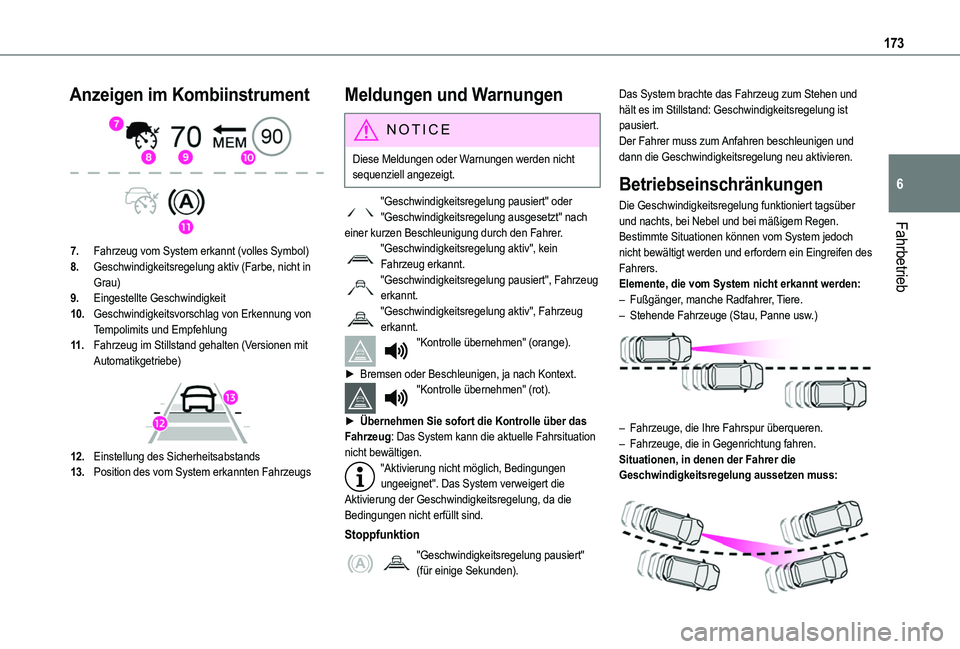

Anzeigen im Kombiinstrument

7.Fahrzeug vom System erkannt (volles Symbol)
8.Geschwindigkeitsregelung aktiv (Farbe, nicht in Grau)
9.Eingestellte Geschwindigkeit
10.Geschwindigkeitsvorschlag von Erkennung von Tempolimits und Empfehlung
11 .Fahrzeug im Stillstand gehalten (Versionen mit Automatikgetriebe)

12.Einstellung des Sicherheitsabstands
13.Position des vom System erkannten Fahrzeugs
Meldungen und Warnungen
NOTIC E
Diese Meldungen oder Warnungen werden nicht sequenziell angezeigt.
"Geschwindigkeitsregelung pausiert" oder "Geschwindigkeitsregelung ausgesetzt" nach einer kurzen Beschleunigung durch den Fahrer.
"Geschwindigkeitsregelung aktiv", kein Fahrzeug erkannt."Geschwindigkeitsregelung pausiert", Fahrzeug erkannt."Geschwindigkeitsregelung aktiv", Fahrzeug erkannt."Kontrolle übernehmen" (orange).
► Bremsen oder Beschleunigen, ja nach Kontext."Kontrolle übernehmen" (rot).
► Übernehmen Sie sofort die Kontrolle über das Fahrzeug: Das System kann die aktuelle Fahrsituation nicht bewältigen."Aktivierung nicht möglich, Bedingungen ungeeignet". Das System verweigert die Aktivierung der Geschwindigkeitsregelung, da die Bedingungen nicht erfüllt sind.
Stoppfunktion
"Geschwindigkeitsregelung pausiert" (für einige Sekunden).
Das System brachte das Fahrzeug zum Stehen und hält es im Stillstand: Geschwindigkeitsregelung ist pausiert.Der Fahrer muss zum Anfahren beschleunigen und dann die Geschwindigkeitsregelung neu aktivieren.
Betriebseinschränkungen
Die Geschwindigkeitsregelung funktioniert tagsüber und nachts, bei Nebel und bei mäßigem Regen.Bestimmte Situationen können vom System jedoch nicht bewältigt werden und erfordern ein Eingreifen des Fahrers.Elemente, die vom System nicht erkannt werden:– Fußgänger, manche Radfahrer, Tiere.– Stehende Fahrzeuge (Stau, Panne usw.)

– Fahrzeuge, die Ihre Fahrspur überqueren.– Fahrzeuge, die in Gegenrichtung fahren.
Situationen, in denen der Fahrer die Geschwindigkeitsregelung aussetzen muss:

174

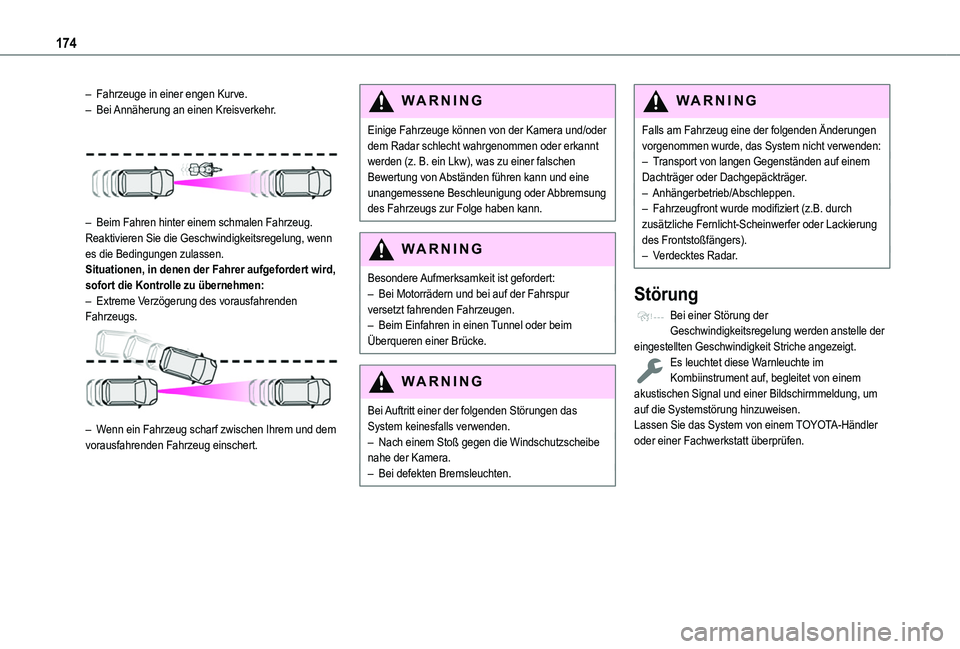

– Fahrzeuge in einer engen Kurve.– Bei Annäherung an einen Kreisverkehr.

– Beim Fahren hinter einem schmalen Fahrzeug.Reaktivieren Sie die Geschwindigkeitsregelung, wenn es die Bedingungen zulassen.Situationen, in denen der Fahrer aufgefordert wird, sofort die Kontrolle zu übernehmen:– Extreme Verzögerung des vorausfahrenden Fahrzeugs.

– Wenn ein Fahrzeug scharf zwischen Ihrem und dem vorausfahrenden Fahrzeug einschert.
WARNI NG
Einige Fahrzeuge können von der Kamera und/oder dem Radar schlecht wahrgenommen oder erkannt werden (z. B. ein Lkw), was zu einer falschen Bewertung von Abständen führen kann und eine unangemessene Beschleunigung oder Abbremsung des Fahrzeugs zur Folge haben kann.
WARNI NG
Besondere Aufmerksamkeit ist gefordert:– Bei Motorrädern und bei auf der Fahrspur versetzt fahrenden Fahrzeugen.– Beim Einfahren in einen Tunnel oder beim Überqueren einer Brücke.
WARNI NG
Bei Auftritt einer der folgenden Störungen das System keinesfalls verwenden.– Nach einem Stoß gegen die Windschutzscheibe nahe der Kamera.– Bei defekten Bremsleuchten.
WARNI NG
Falls am Fahrzeug eine der folgenden Änderungen vorgenommen wurde, das System nicht verwenden:– Transport von langen Gegenständen auf einem Dachträger oder Dachgepäckträger.– Anhängerbetrieb/Abschleppen.– Fahrzeugfront wurde modifiziert (z.B. durch zusätzliche Fernlicht-Scheinwerfer oder Lackierung des Frontstoßfängers).– Verdecktes Radar.
Störung
Bei einer Störung der Geschwindigkeitsregelung werden anstelle der eingestellten Geschwindigkeit Striche angezeigt.Es leuchtet diese Warnleuchte im Kombiinstrument auf, begleitet von einem akustischen Signal und einer Bildschirmmeldung, um auf die Systemstörung hinzuweisen.Lassen Sie das System von einem TOYOTA-Händler oder einer Fachwerkstatt überprüfen.

175
Fahrbetrieb
6

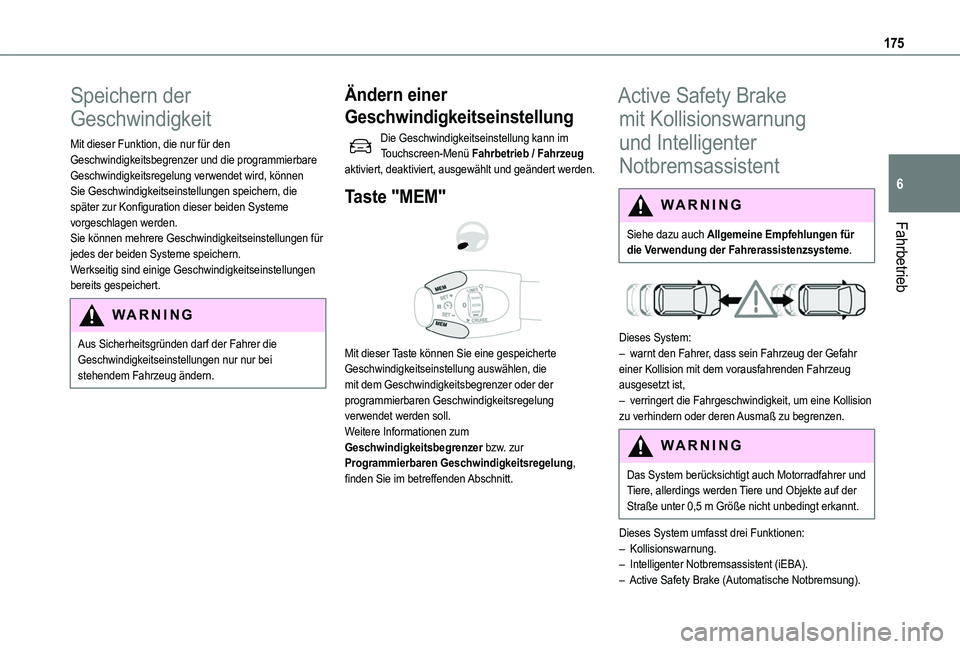

Speichern der
Geschwindigkeit
Mit dieser Funktion, die nur für den Geschwindigkeitsbegrenzer und die programmierbare Geschwindigkeitsregelung verwendet wird, können Sie Geschwindigkeitseinstellungen speichern, die später zur Konfiguration dieser beiden Systeme vorgeschlagen werden.Sie können mehrere Geschwindigkeitseinstellungen für jedes der beiden Systeme speichern.Werkseitig sind einige Geschwindigkeitseinstellungen bereits gespeichert.
WARNI NG
Aus Sicherheitsgründen darf der Fahrer die Geschwindigkeitseinstellungen nur nur bei stehendem Fahrzeug ändern.
Ändern einer
Geschwindigkeitseinstellung
Die Geschwindigkeitseinstellung kann im Touchscreen-Menü Fahrbetrieb / Fahrzeug aktiviert, deaktiviert, ausgewählt und geändert werden.
Taste "MEM"


Mit dieser Taste können Sie eine gespeicherte Geschwindigkeitseinstellung auswählen, die mit dem Geschwindigkeitsbegrenzer oder der programmierbaren Geschwindigkeitsregelung verwendet werden soll.Weitere Informationen zum Geschwindigkeitsbegrenzer bzw. zur Programmierbaren Geschwindigkeitsregelung, finden Sie im betreffenden Abschnitt.
Active Safety Brake
mit Kollisionswarnung
und Intelligenter
Notbremsassistent
WARNI NG
Siehe dazu auch Allgemeine Empfehlungen für
die Verwendung der Fahrerassistenzsysteme.


Dieses System:– warnt den Fahrer, dass sein Fahrzeug der Gefahr einer Kollision mit dem vorausfahrenden Fahrzeug ausgesetzt ist,– verringert die Fahrgeschwindigkeit, um eine Kollision zu verhindern oder deren Ausmaß zu begrenzen.
WARNI NG
Das System berücksichtigt auch Motorradfahrer und Tiere, allerdings werden Tiere und Objekte auf der Straße unter 0,5 m Größe nicht unbedingt erkannt.
Dieses System umfasst drei Funktionen:– Kollisionswarnung.– Intelligenter Notbremsassistent (iEBA).– Active Safety Brake (Automatische Notbremsung).

176

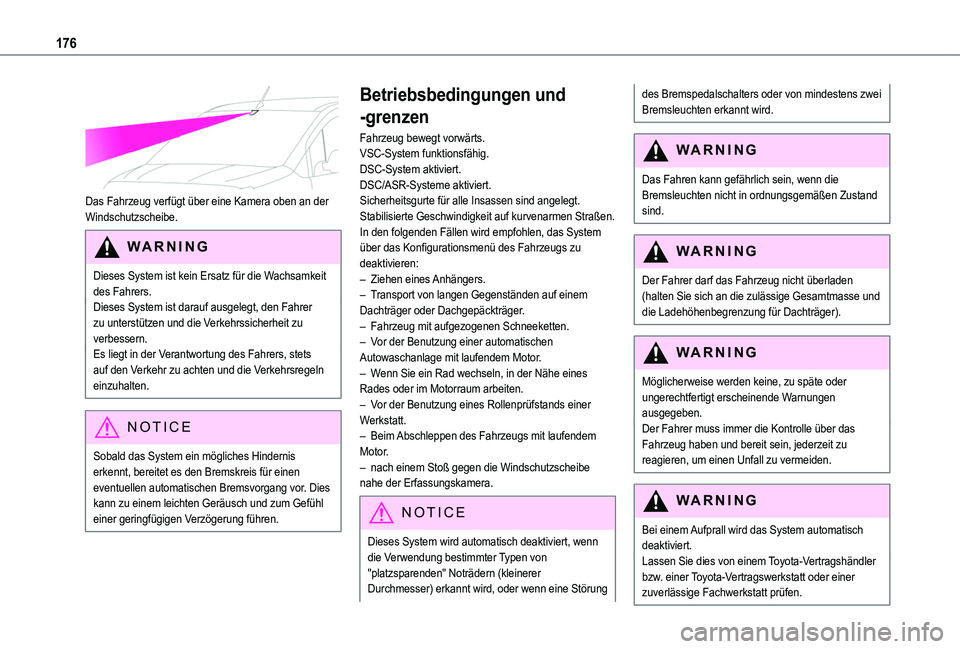

Das Fahrzeug verfügt über eine Kamera oben an der Windschutzscheibe.
WARNI NG
Dieses System ist kein Ersatz für die Wachsamkeit des Fahrers.Dieses System ist darauf ausgelegt, den Fahrer zu unterstützen und die Verkehrssicherheit zu verbessern.Es liegt in der Verantwortung des Fahrers, stets auf den Verkehr zu achten und die Verkehrsregeln einzuhalten.
NOTIC E
Sobald das System ein mögliches Hindernis erkennt, bereitet es den Bremskreis für einen eventuellen automatischen Bremsvorgang vor. Dies kann zu einem leichten Geräusch und zum Gefühl einer geringfügigen Verzögerung führen.
Betriebsbedingungen und
-grenzen
Fahrzeug bewegt vorwärts.VSC-System funktionsfähig.DSC-System aktiviert.DSC/ASR-Systeme aktiviert.Sicherheitsgurte für alle Insassen sind angelegt.Stabilisierte Geschwindigkeit auf kurvenarmen Straßen.In den folgenden Fällen wird empfohlen, das System über das Konfigurationsmenü des Fahrzeugs zu deaktivieren:– Ziehen eines Anhängers.– Transport von langen Gegenständen auf einem Dachträger oder Dachgepäckträger.– Fahrzeug mit aufgezogenen Schneeketten.– Vor der Benutzung einer automatischen Autowaschanlage mit laufendem Motor.– Wenn Sie ein Rad wechseln, in der Nähe eines Rades oder im Motorraum arbeiten.– Vor der Benutzung eines Rollenprüfstands einer Werkstatt.– Beim Abschleppen des Fahrzeugs mit laufendem
Motor.– nach einem Stoß gegen die Windschutzscheibe nahe der Erfassungskamera.
NOTIC E
Dieses System wird automatisch deaktiviert, wenn die Verwendung bestimmter Typen von "platzsparenden" Noträdern (kleinerer Durchmesser) erkannt wird, oder wenn eine Störung
des Bremspedalschalters oder von mindestens zwei Bremsleuchten erkannt wird.
WARNI NG
Das Fahren kann gefährlich sein, wenn die Bremsleuchten nicht in ordnungsgemäßen Zustand sind.
WARNI NG
Der Fahrer darf das Fahrzeug nicht überladen (halten Sie sich an die zulässige Gesamtmasse und die Ladehöhenbegrenzung für Dachträger).
WARNI NG
Möglicherweise werden keine, zu späte oder ungerechtfertigt erscheinende Warnungen ausgegeben.Der Fahrer muss immer die Kontrolle über das Fahrzeug haben und bereit sein, jederzeit zu reagieren, um einen Unfall zu vermeiden.
WARNI NG
Bei einem Aufprall wird das System automatisch deaktiviert.Lassen Sie dies von einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer zuverlässige Fachwerkstatt prüfen.
