2021 TOYOTA PROACE CITY EV Betriebsanleitungen (in German)

9
Eco-Fahrmodus
Wenden Sie sich so schnell wie möglich an einen autorisierten Toyota-Händler, eine Toyota-Vertragswerkstatt oder eine zuverlässige Werkstatt, um die Stickoxidemissionen Ihres Fahrzeugs wieder auf das gesetzliche Niveau zu bringen.Den Tankvorgang spätestens nach der dritten Abschaltung der Zapfpistole beenden, um Überlauf zu vermeiden.Der Kraftstoffverbrauch eines Neufahrzeugs regelt sich erst nach den ersten 3000 km auf einen konstanten Durchschnittswert ein.
Optimieren der Reichweite (Electric)
Der Stromverbrauch des Fahrzeugs hängt stark von der Strecke, der Fahrgeschwindigkeit und Ihrem Fahrstil ab.Versuchen Sie, in der "ECO"-Zone der Leistungsanzeige zu bleiben, indem Sie ruhig fahren und eine konstante Geschwindigkeit beibehalten.Verringern Sie bei Bedarf vorausschauend die Geschwindigkeit und bremsen Sie nach Möglichkeit unter Verwendung der Motorbremse mit regenerativer Bremsfunktion sanft ab, um die Leistungsanzeige
wieder in die "CHARGE"-Zone zu bringen.Verwenden Sie zum Entfeuchten des Fahrgastraums die Klimaanlage und nicht die Heizung.

10

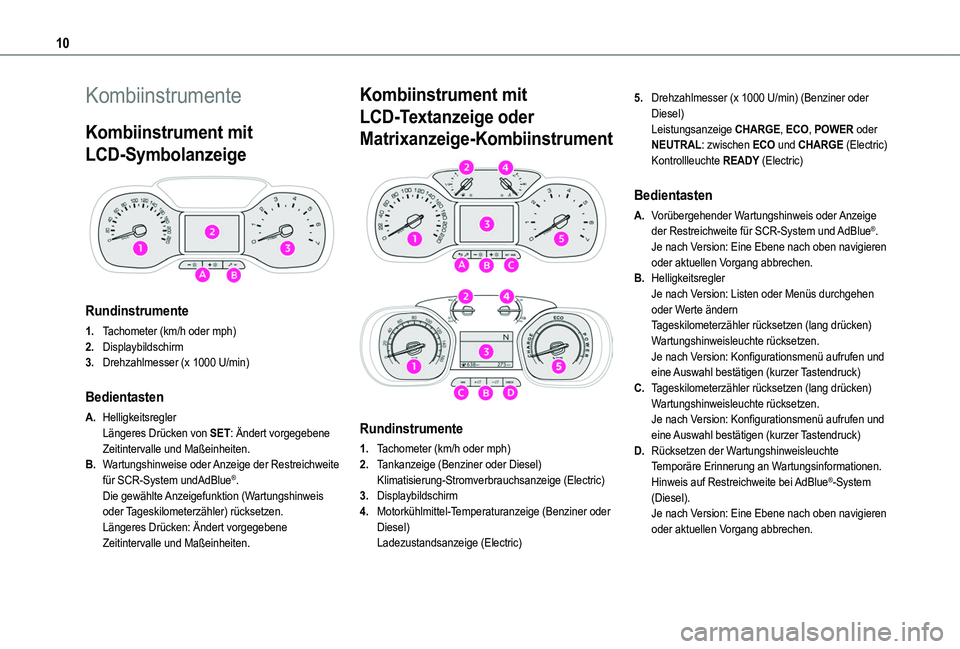

Kombiinstrumente
Kombiinstrument mit
LCD-Symbolanzeige

Rundinstrumente
1.Tachometer (km/h oder mph)
2.Displaybildschirm
3.Drehzahlmesser (x 1000 U/min)
Bedientasten
A.HelligkeitsreglerLängeres Drücken von SET: Ändert vorgegebene Zeitintervalle und Maßeinheiten.
B.Wartungshinweise oder Anzeige der Restreichweite für SCR-System undAdBlue®.Die gewählte Anzeigefunktion (Wartungshinweis oder Tageskilometerzähler) rücksetzen.Längeres Drücken: Ändert vorgegebene Zeitintervalle und Maßeinheiten.
Kombiinstrument mit
LCD-Textanzeige oder
Matrixanzeige-Kombiinstrument


Rundinstrumente
1.Tachometer (km/h oder mph)
2.Tankanzeige (Benziner oder Diesel)Klimatisierung-Stromverbrauchsanzeige (Electric)
3.Displaybildschirm
4.Motorkühlmittel-Temperaturanzeige (Benziner oder Diesel)Ladezustandsanzeige (Electric)
5.Drehzahlmesser (x 1000 U/min) (Benziner oder Diesel)Leistungsanzeige CHARGE, ECO, POWER oder NEUTRAL: zwischen ECO und CHARGE (Electric)Kontrollleuchte READY (Electric)
Bedientasten
A.Vorübergehender Wartungshinweis oder Anzeige der Restreichweite für SCR-System und AdBlue®.
Je nach Version: Eine Ebene nach oben navigieren oder aktuellen Vorgang abbrechen.
B.HelligkeitsreglerJe nach Version: Listen oder Menüs durchgehen oder Werte ändernTageskilometerzähler rücksetzen (lang drücken)Wartungshinweisleuchte rücksetzen.Je nach Version: Konfigurationsmenü aufrufen und eine Auswahl bestätigen (kurzer Tastendruck)
C.Tageskilometerzähler rücksetzen (lang drücken)Wartungshinweisleuchte rücksetzen.Je nach Version: Konfigurationsmenü aufrufen und eine Auswahl bestätigen (kurzer Tastendruck)
D.Rücksetzen der WartungshinweisleuchteTemporäre Erinnerung an Wartungsinformationen.Hinweis auf Restreichweite bei AdBlue®-System (Diesel).Je nach Version: Eine Ebene nach oben navigieren oder aktuellen Vorgang abbrechen.

11
Instrumente
1

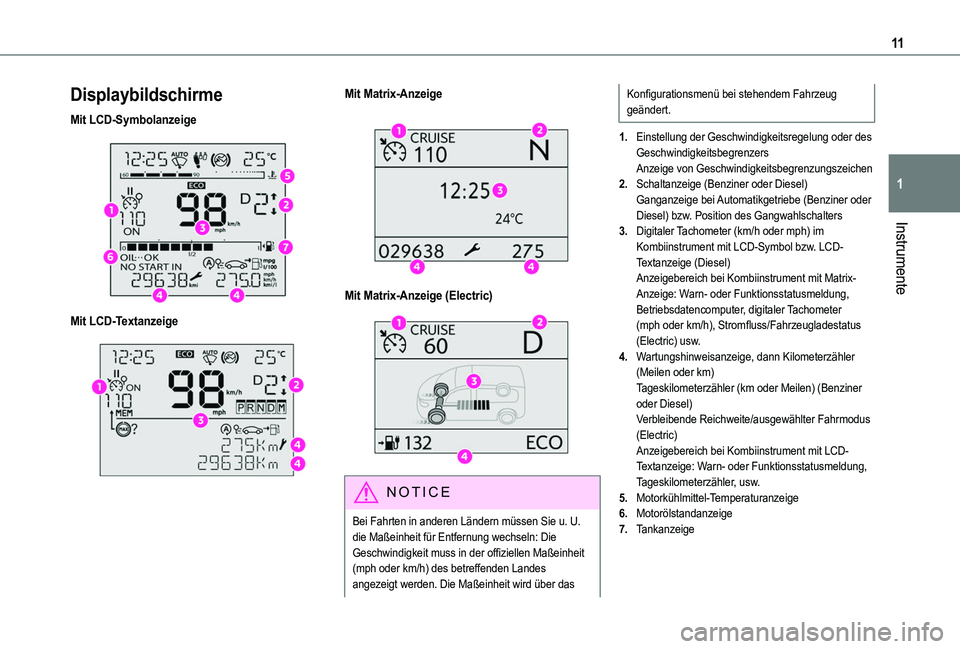

Displaybildschirme
Mit LCD-Symbolanzeige

Mit LCD-Textanzeige

Mit Matrix-Anzeige

Mit Matrix-Anzeige (Electric)

NOTIC E
Bei Fahrten in anderen Ländern müssen Sie u. U. die Maßeinheit für Entfernung wechseln: Die Geschwindigkeit muss in der offiziellen Maßeinheit (mph oder km/h) des betreffenden Landes angezeigt werden. Die Maßeinheit wird über das
Konfigurationsmenü bei stehendem Fahrzeug geändert.
1.Einstellung der Geschwindigkeitsregelung oder des GeschwindigkeitsbegrenzersAnzeige von Geschwindigkeitsbegrenzungszeichen
2.Schaltanzeige (Benziner oder Diesel)Ganganzeige bei Automatikgetriebe (Benziner oder Diesel) bzw. Position des Gangwahlschalters
3.Digitaler Tachometer (km/h oder mph) im Kombiinstrument mit LCD-Symbol bzw. LCD-Textanzeige (Diesel)Anzeigebereich bei Kombiinstrument mit Matrix-Anzeige: Warn- oder Funktionsstatusmeldung, Betriebsdatencomputer, digitaler Tachometer (mph oder km/h), Stromfluss/Fahrzeugladestatus (Electric) usw.
4.Wartungshinweisanzeige, dann Kilometerzähler (Meilen oder km)Tageskilometerzähler (km oder Meilen) (Benziner oder Diesel)Verbleibende Reichweite/ausgewählter Fahrmodus (Electric)Anzeigebereich bei Kombiinstrument mit LCD-Textanzeige: Warn- oder Funktionsstatusmeldung, Tageskilometerzähler, usw.
5.Motorkühlmittel-Temperaturanzeige
6.Motorölstandanzeige
7.Tankanzeige

12

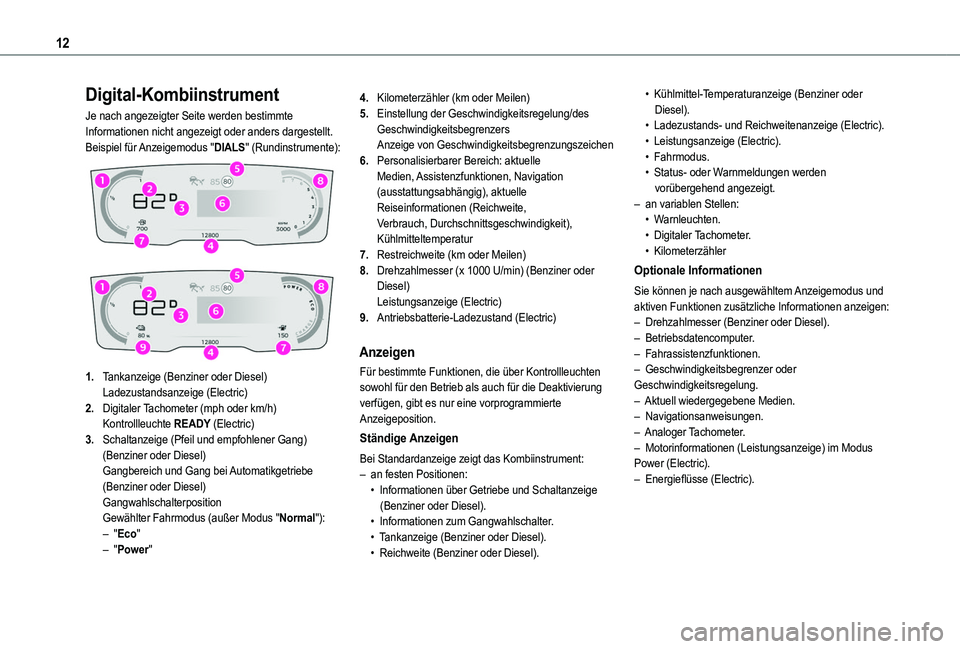

Digital-Kombiinstrument
Je nach angezeigter Seite werden bestimmte Informationen nicht angezeigt oder anders dargestellt.Beispiel für Anzeigemodus "DIALS" (Rundinstrumente):


1.Tankanzeige (Benziner oder Diesel)Ladezustandsanzeige (Electric)
2.Digitaler Tachometer (mph oder km/h)Kontrollleuchte READY (Electric)
3.Schaltanzeige (Pfeil und empfohlener Gang) (Benziner oder Diesel)Gangbereich und Gang bei Automatikgetriebe (Benziner oder Diesel)GangwahlschalterpositionGewählter Fahrmodus (außer Modus "Normal"):– "Eco"– "Power"
4.Kilometerzähler (km oder Meilen)
5.Einstellung der Geschwindigkeitsregelung/des GeschwindigkeitsbegrenzersAnzeige von Geschwindigkeitsbegrenzungszeichen
6.Personalisierbarer Bereich: aktuelle Medien, Assistenzfunktionen, Navigation (ausstattungsabhängig), aktuelle Reiseinformationen (Reichweite, Verbrauch, Durchschnittsgeschwindigkeit), Kühlmitteltemperatur
7.Restreichweite (km oder Meilen)
8.Drehzahlmesser (x 1000 U/min) (Benziner oder Diesel)Leistungsanzeige (Electric)
9.Antriebsbatterie-Ladezustand (Electric)
Anzeigen
Für bestimmte Funktionen, die über Kontrollleuchten sowohl für den Betrieb als auch für die Deaktivierung verfügen, gibt es nur eine vorprogrammierte Anzeigeposition.
Ständige Anzeigen
Bei Standardanzeige zeigt das Kombiinstrument:– an festen Positionen:• Informationen über Getriebe und Schaltanzeige (Benziner oder Diesel).• Informationen zum Gangwahlschalter.• Tankanzeige (Benziner oder Diesel).• Reichweite (Benziner oder Diesel).
• Kühlmittel-Temperaturanzeige (Benziner oder Diesel).• Ladezustands- und Reichweitenanzeige (Electric).• Leistungsanzeige (Electric).• Fahrmodus.• Status- oder Warnmeldungen werden vorübergehend angezeigt.– an variablen Stellen:• Warnleuchten.• Digitaler Tachometer.• Kilometerzähler
Optionale Informationen
Sie können je nach ausgewähltem Anzeigemodus und aktiven Funktionen zusätzliche Informationen anzeigen:– Drehzahlmesser (Benziner oder Diesel).– Betriebsdatencomputer.– Fahrassistenzfunktionen.– Geschwindigkeitsbegrenzer oder Geschwindigkeitsregelung.– Aktuell wiedergegebene Medien.– Navigationsanweisungen.– Analoger Tachometer.
– Motorinformationen (Leistungsanzeige) im Modus Power (Electric).– Energieflüsse (Electric).

13
Instrumente
1

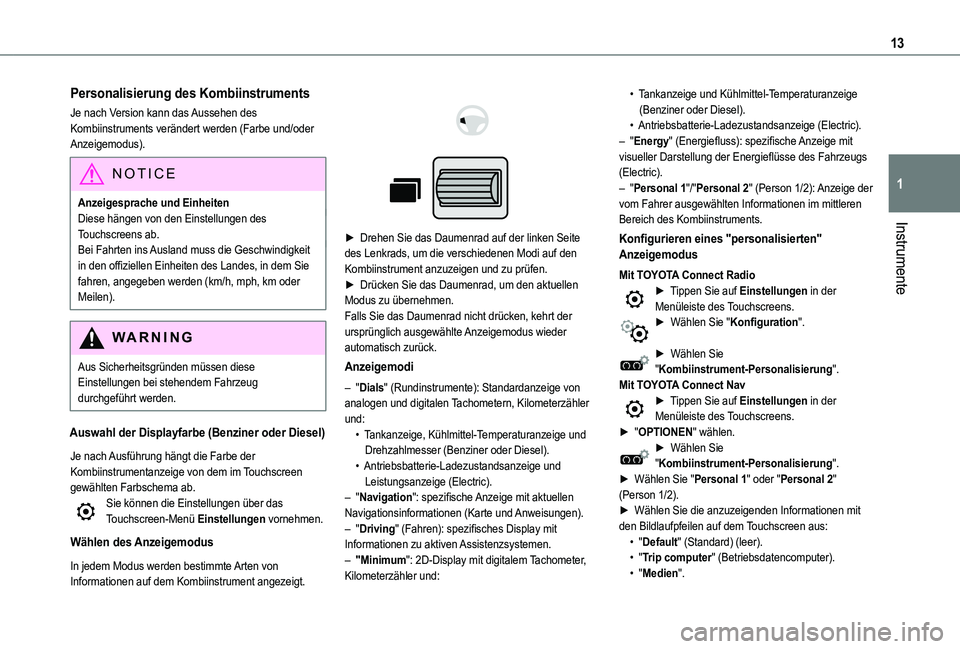

Personalisierung des Kombiinstruments
Je nach Version kann das Aussehen des Kombiinstruments verändert werden (Farbe und/oder Anzeigemodus).
NOTIC E
Anzeigesprache und EinheitenDiese hängen von den Einstellungen des Touchscreens ab.
Bei Fahrten ins Ausland muss die Geschwindigkeit in den offiziellen Einheiten des Landes, in dem Sie fahren, angegeben werden (km/h, mph, km oder Meilen).
WARNI NG
Aus Sicherheitsgründen müssen diese Einstellungen bei stehendem Fahrzeug durchgeführt werden.
Auswahl der Displayfarbe (Benziner oder Diesel)
Je nach Ausführung hängt die Farbe der Kombiinstrumentanzeige von dem im Touchscreen gewählten Farbschema ab.Sie können die Einstellungen über das Touchscreen-Menü Einstellungen vornehmen.
Wählen des Anzeigemodus
In jedem Modus werden bestimmte Arten von Informationen auf dem Kombiinstrument angezeigt.



► Drehen Sie das Daumenrad auf der linken Seite des Lenkrads, um die verschiedenen Modi auf den Kombiinstrument anzuzeigen und zu prüfen.► Drücken Sie das Daumenrad, um den aktuellen Modus zu übernehmen.Falls Sie das Daumenrad nicht drücken, kehrt der ursprünglich ausgewählte Anzeigemodus wieder automatisch zurück.
Anzeigemodi
– "Dials" (Rundinstrumente): Standardanzeige von analogen und digitalen Tachometern, Kilometerzähler und:• Tankanzeige, Kühlmittel-Temperaturanzeige und
Drehzahlmesser (Benziner oder Diesel).• Antriebsbatterie-Ladezustandsanzeige und Leistungsanzeige (Electric).– "Navigation": spezifische Anzeige mit aktuellen Navigationsinformationen (Karte und Anweisungen).– "Driving" (Fahren): spezifisches Display mit Informationen zu aktiven Assistenzsystemen.– "Minimum": 2D-Display mit digitalem Tachometer, Kilometerzähler und:
• Tankanzeige und Kühlmittel-Temperaturanzeige (Benziner oder Diesel).• Antriebsbatterie-Ladezustandsanzeige (Electric).– "Energy" (Energiefluss): spezifische Anzeige mit visueller Darstellung der Energieflüsse des Fahrzeugs (Electric).– "Personal 1"/"Personal 2" (Person 1/2): Anzeige der vom Fahrer ausgewählten Informationen im mittleren Bereich des Kombiinstruments.
Konfigurieren eines "personalisierten" Anzeigemodus
Mit TOYOTA Connect Radio► Tippen Sie auf Einstellungen in der Menüleiste des Touchscreens.► Wählen Sie "Konfiguration".
► Wählen Sie "Kombiinstrument-Personalisierung".Mit TOYOTA Connect Nav► Tippen Sie auf Einstellungen in der Menüleiste des Touchscreens.► "OPTIONEN" wählen.
► Wählen Sie "Kombiinstrument-Personalisierung".► Wählen Sie "Personal 1" oder "Personal 2" (Person 1/2).► Wählen Sie die anzuzeigenden Informationen mit den Bildlaufpfeilen auf dem Touchscreen aus:• "Default" (Standard) (leer).• "Trip computer" (Betriebsdatencomputer).• "Medien".

14
• "Accessories consumption" Zubehörverbrauch (je nach Version).• "Rev counter" Drehzahlmesser (Benziner oder Diesel).
NOTIC E
Wenn die Informationsart "Default" ausgewählt ist, werden "Personal 1" oder "Personal 2" nicht mehr in der Liste der Anzeigemodi angezeigt.
► Bestätigen Sie zum Speichern der Einstellung und Verlassen des Menüs.Der Modus "Personal" wird direkt angezeigt.Die vorgewählten Informationen werden sofort auf dem Kombiinstrumente eingeblendet, wenn der entsprechende Anzeigemodus ausgewählt ist.
NOTIC E
Die im Modus "Personal 1" (Person 1) ausgewählten Anzeigeparameter sind im Modus ""Personal 2" (Person 2) nicht verfügbar.

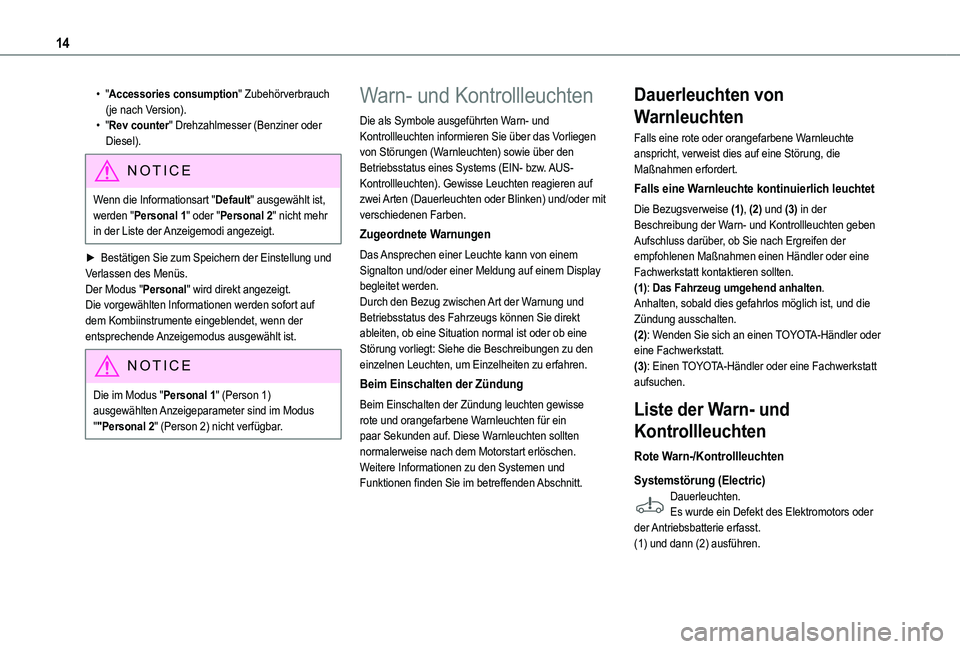

Warn- und Kontrollleuchten
Die als Symbole ausgeführten Warn- und Kontrollleuchten informieren Sie über das Vorliegen von Störungen (Warnleuchten) sowie über den Betriebsstatus eines Systems (EIN- bzw. AUS-Kontrollleuchten). Gewisse Leuchten reagieren auf zwei Arten (Dauerleuchten oder Blinken) und/oder mit verschiedenen Farben.
Zugeordnete Warnungen
Das Ansprechen einer Leuchte kann von einem Signalton und/oder einer Meldung auf einem Display begleitet werden.Durch den Bezug zwischen Art der Warnung und Betriebsstatus des Fahrzeugs können Sie direkt ableiten, ob eine Situation normal ist oder ob eine Störung vorliegt: Siehe die Beschreibungen zu den einzelnen Leuchten, um Einzelheiten zu erfahren.
Beim Einschalten der Zündung
Beim Einschalten der Zündung leuchten gewisse rote und orangefarbene Warnleuchten für ein paar Sekunden auf. Diese Warnleuchten sollten
normalerweise nach dem Motorstart erlöschen.Weitere Informationen zu den Systemen und Funktionen finden Sie im betreffenden Abschnitt.
Dauerleuchten von
Warnleuchten
Falls eine rote oder orangefarbene Warnleuchte anspricht, verweist dies auf eine Störung, die Maßnahmen erfordert.
Falls eine Warnleuchte kontinuierlich leuchtet
Die Bezugsverweise (1), (2) und (3) in der Beschreibung der Warn- und Kontrollleuchten geben Aufschluss darüber, ob Sie nach Ergreifen der empfohlenen Maßnahmen einen Händler oder eine Fachwerkstatt kontaktieren sollten.(1): Das Fahrzeug umgehend anhalten.Anhalten, sobald dies gefahrlos möglich ist, und die Zündung ausschalten.(2): Wenden Sie sich an einen TOYOTA-Händler oder eine Fachwerkstatt.(3): Einen TOYOTA-Händler oder eine Fachwerkstatt aufsuchen.
Liste der Warn- und
Kontrollleuchten
Rote Warn-/Kontrollleuchten
Systemstörung (Electric)Dauerleuchten.Es wurde ein Defekt des Elektromotors oder der Antriebsbatterie erfasst.(1) und dann (2) ausführen.

15
Instrumente
1
Ladekabel angeschlossen (Electric)Bei eingeschalteter Zündung Dauerleuchten.Das Ladekabel ist an den Stecker des Fahrzeugs angeschlossen.Dauerleuchten nach Einschalten der Zündung, begleitet von einem Hinweiston.Es ist nicht möglich, das Fahrzeug zu starten, während das Ladekabel an den Fahrzeugstecker angeschlossen ist.Das Ladekabel abtrennen und die Klappe schließen.
STOPDauerleuchten zusammen mit anderer Warnleuchte begleitet von einer Meldung und einem Signalton.Ernster Defekt in Motor, Bremssystem, Servolenkung, Automatikgetriebe oder schwere Störung der Elektrik erfasst.(1) und dann (2) ausführen.
MotoröldruckDauerleuchten.Es besteht eine Störung im Schmiersystem des Motors.
(1) und dann (2) ausführen.
BremsenDauerleuchten.Der Bremsflüssigkeitsstand ist erheblich zu niedrig.(1) ausführen und dann Bremsflüssigkeit nachfüllen, die den Empfehlungen des Herstellers entspricht. Falls die Störung weiterhin vorliegt, (2) ausführen.
Dauerleuchten.Die elektronische Bremskraftverteilung (EBFD) ist defekt.(1) und dann (2) ausführen.
Feststellbremse.Dauerleuchten.Die Feststellbremse ist angezogen oder nicht vollständig gelöst.
Motorkühlmittel-Übertemperatur (Benziner oder Diesel)
90°CDauerleuchten (Warnleuchte oder LED), Anzeigenadel in rotem Bereich (je nach Version)Die Temperatur des Kühlmittels ist zu hoch.(1) ausführen, dann den Motor abkühlen lassen und erforderlichenfalls Kühlmittel nachfüllen. Falls die Störung weiterhin vorliegt, (2) ausführen.
Batterie-LadekreisDauerleuchten.Batterie-Ladekreis defekt (verschmutzte oder lockere Klemmen, zu lockerer oder gerissener Lichtmaschinen-Antriebsriemen usw.)
Anschlussklemmen reinigen und nachziehen. Falls die Warnleuchte nach dem Starten des Motors nicht erlischt, (2) ausführen.
ServolenkungDauerleuchten.Die Servolenkung ist defekt.Fahren Sie mit erhöhter Vorsicht und moderater Geschwindigkeit, dann (3) ausführen.
Sicherheitsgurte nicht angelegt / gelöstDauerleuchten oder Blinken zusammen mit einem lauter werdenden WarntonEin Sicherheitsgurt ist nicht angelegt oder wurde gelöst (abhängig von Version)
Offene TürDauerleuchten, begleitet von einer Meldung zur betreffenden Tür.Bei einer Geschwindigkeit über 10 km/h ertönt ein akustisches Signal zusätzlich zur Warnung.Eine Tür, der Kofferraumdeckel, die Hecktür oder die Heckklappe sind weiterhin geöffnet (je nach Version).Die betreffende Tür usw. schließen.Falls Ihr Fahrzeug mit einer rechts angeschlagenen Hecktür ausgestattet ist, wird deren Öffnen nicht von dieser Warnleuchte gemeldet.
Elektrische FeststellbremseDauerleuchten.Die elektrische Feststellbremse ist angezogen.Blinkt.Anziehen/Lösen fehlerhaft.(1) ausführen: auf ebenem Gelände parken (auf einer
ebenen Fläche). Bei Schaltgetriebe einen Gang einlegen.Bei einem Automatikgetriebe bzw. Gangwahlschalter den Modus P wählen.Die Zündung ausschalten und (2) ausführen.

16

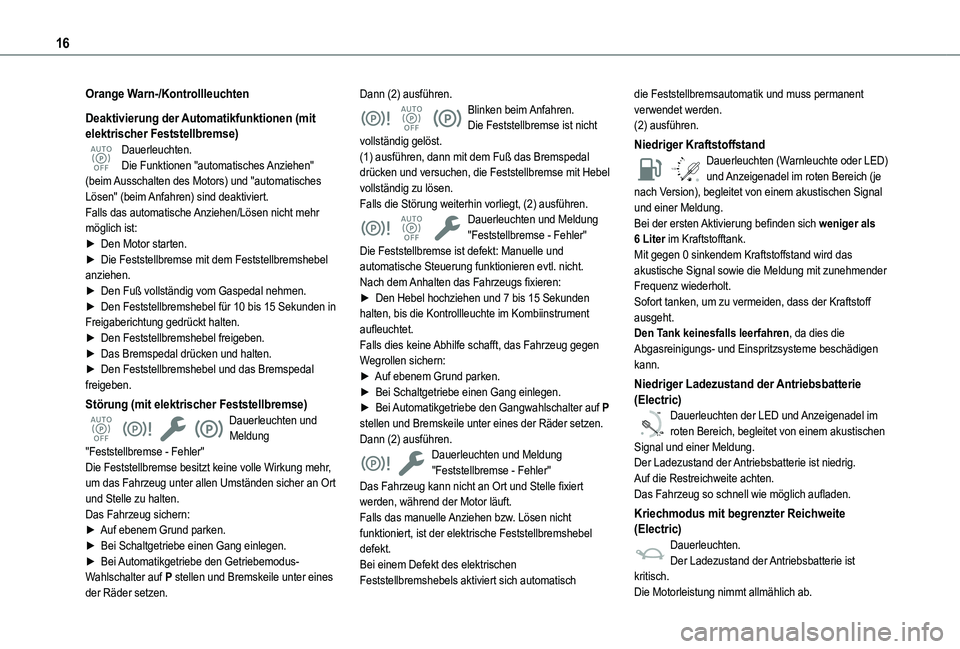

Orange Warn-/Kontrollleuchten
Deaktivierung der Automatikfunktionen (mit elektrischer Feststellbremse)Dauerleuchten.Die Funktionen "automatisches Anziehen" (beim Ausschalten des Motors) und "automatisches Lösen" (beim Anfahren) sind deaktiviert.Falls das automatische Anziehen/Lösen nicht mehr möglich ist:► Den Motor starten.► Die Feststellbremse mit dem Feststellbremshebel anziehen.► Den Fuß vollständig vom Gaspedal nehmen.► Den Feststellbremshebel für 10 bis 15 Sekunden in Freigaberichtung gedrückt halten.► Den Feststellbremshebel freigeben.► Das Bremspedal drücken und halten.► Den Feststellbremshebel und das Bremspedal freigeben.
Störung (mit elektrischer Feststellbremse)Dauerleuchten und Meldung
"Feststellbremse - Fehler"Die Feststellbremse besitzt keine volle Wirkung mehr, um das Fahrzeug unter allen Umständen sicher an Ort und Stelle zu halten.Das Fahrzeug sichern:► Auf ebenem Grund parken.► Bei Schaltgetriebe einen Gang einlegen.► Bei Automatikgetriebe den Getriebemodus-Wahlschalter auf P stellen und Bremskeile unter eines der Räder setzen.
Dann (2) ausführen.Blinken beim Anfahren.Die Feststellbremse ist nicht vollständig gelöst.(1) ausführen, dann mit dem Fuß das Bremspedal drücken und versuchen, die Feststellbremse mit Hebel vollständig zu lösen.Falls die Störung weiterhin vorliegt, (2) ausführen.Dauerleuchten und Meldung "Feststellbremse - Fehler"Die Feststellbremse ist defekt: Manuelle und automatische Steuerung funktionieren evtl. nicht.Nach dem Anhalten das Fahrzeugs fixieren:► Den Hebel hochziehen und 7 bis 15 Sekunden halten, bis die Kontrollleuchte im Kombiinstrument aufleuchtet.Falls dies keine Abhilfe schafft, das Fahrzeug gegen Wegrollen sichern:► Auf ebenem Grund parken.► Bei Schaltgetriebe einen Gang einlegen.► Bei Automatikgetriebe den Gangwahlschalter auf P stellen und Bremskeile unter eines der Räder setzen.Dann (2) ausführen.
Dauerleuchten und Meldung "Feststellbremse - Fehler"Das Fahrzeug kann nicht an Ort und Stelle fixiert werden, während der Motor läuft.Falls das manuelle Anziehen bzw. Lösen nicht funktioniert, ist der elektrische Feststellbremshebel defekt.Bei einem Defekt des elektrischen Feststellbremshebels aktiviert sich automatisch
die Feststellbremsautomatik und muss permanent verwendet werden.(2) ausführen.
Niedriger Kraftstoffstand
/2
1 1Dauerleuchten (Warnleuchte oder LED) und Anzeigenadel im roten Bereich (je nach Version), begleitet von einem akustischen Signal und einer Meldung.Bei der ersten Aktivierung befinden sich weniger als 6 Liter im Kraftstofftank.Mit gegen 0 sinkendem Kraftstoffstand wird das akustische Signal sowie die Meldung mit zunehmender Frequenz wiederholt.Sofort tanken, um zu vermeiden, dass der Kraftstoff ausgeht.Den Tank keinesfalls leerfahren, da dies die Abgasreinigungs- und Einspritzsysteme beschädigen kann.
Niedriger Ladezustand der Antriebsbatterie (Electric)
0 %
100
Dauerleuchten der LED und Anzeigenadel im roten Bereich, begleitet von einem akustischen
Signal und einer Meldung.Der Ladezustand der Antriebsbatterie ist niedrig.Auf die Restreichweite achten.Das Fahrzeug so schnell wie möglich aufladen.
Kriechmodus mit begrenzter Reichweite (Electric)Dauerleuchten.Der Ladezustand der Antriebsbatterie ist kritisch.Die Motorleistung nimmt allmählich ab.
