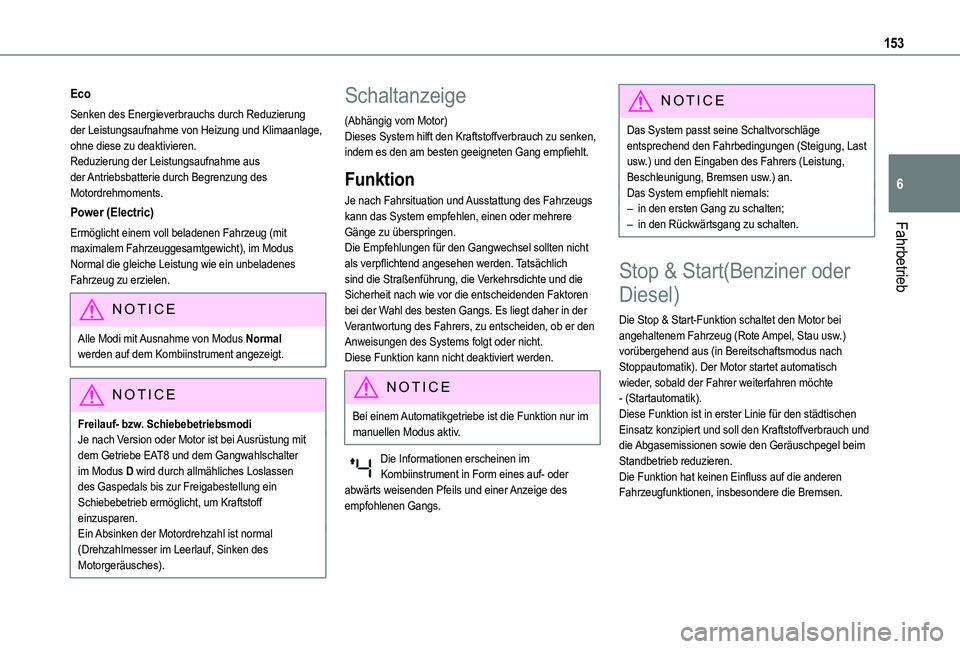

153
Fahrbetrieb
6
Eco
Senken des Energieverbrauchs durch Reduzierung der Leistungsaufnahme von Heizung und Klimaanlage, ohne diese zu deaktivieren.Reduzierung der Leistungsaufnahme aus der Antriebsbatterie durch Begrenzung des Motordrehmoments.
Power (Electric)
Ermöglicht einem voll beladenen Fahrzeug (mit maximalem Fahrzeuggesamtgewicht), im Modus Normal die gleiche Leistung wie ein unbeladenes Fahrzeug zu erzielen.
NOTIC E
Alle Modi mit Ausnahme von Modus Normal werden auf dem Kombiinstrument angezeigt.
NOTIC E
Freilauf- bzw. SchiebebetriebsmodiJe nach Version oder Motor ist bei Ausrüstung mit dem Getriebe EAT8 und dem Gangwahlschalter im Modus D wird durch allmähliches Loslassen des Gaspedals bis zur Freigabestellung ein Schiebebetrieb ermöglicht, um Kraftstoff einzusparen.Ein Absinken der Motordrehzahl ist normal
(Drehzahlmesser im Leerlauf, Sinken des Motorgeräusches).
Schaltanzeige
(Abhängig vom Motor)Dieses System hilft den Kraftstoffverbrauch zu senken, indem es den am besten geeigneten Gang empfiehlt.
Funktion
Je nach Fahrsituation und Ausstattung des Fahrzeugs kann das System empfehlen, einen oder mehrere Gänge zu überspringen.Die Empfehlungen für den Gangwechsel sollten nicht als verpflichtend angesehen werden. Tatsächlich sind die Straßenführung, die Verkehrsdichte und die Sicherheit nach wie vor die entscheidenden Faktoren bei der Wahl des besten Gangs. Es liegt daher in der Verantwortung des Fahrers, zu entscheiden, ob er den Anweisungen des Systems folgt oder nicht.Diese Funktion kann nicht deaktiviert werden.
NOTIC E
Bei einem Automatikgetriebe ist die Funktion nur im manuellen Modus aktiv.
Die Informationen erscheinen im Kombiinstrument in Form eines auf- oder abwärts weisenden Pfeils und einer Anzeige des empfohlenen Gangs.
NOTIC E
Das System passt seine Schaltvorschläge entsprechend den Fahrbedingungen (Steigung, Last usw.) und den Eingaben des Fahrers (Leistung, Beschleunigung, Bremsen usw.) an.Das System empfiehlt niemals:– in den ersten Gang zu schalten;– in den Rückwärtsgang zu schalten.
Stop & Start(Benziner oder
Diesel)
Die Stop & Start-Funktion schaltet den Motor bei angehaltenem Fahrzeug (Rote Ampel, Stau usw.) vorübergehend aus (in Bereitschaftsmodus nach Stoppautomatik). Der Motor startet automatisch wieder, sobald der Fahrer weiterfahren möchte - (Startautomatik).Diese Funktion ist in erster Linie für den städtischen Einsatz konzipiert und soll den Kraftstoffverbrauch und
die Abgasemissionen sowie den Geräuschpegel beim Standbetrieb reduzieren.Die Funktion hat keinen Einfluss auf die anderen Fahrzeugfunktionen, insbesondere die Bremsen.

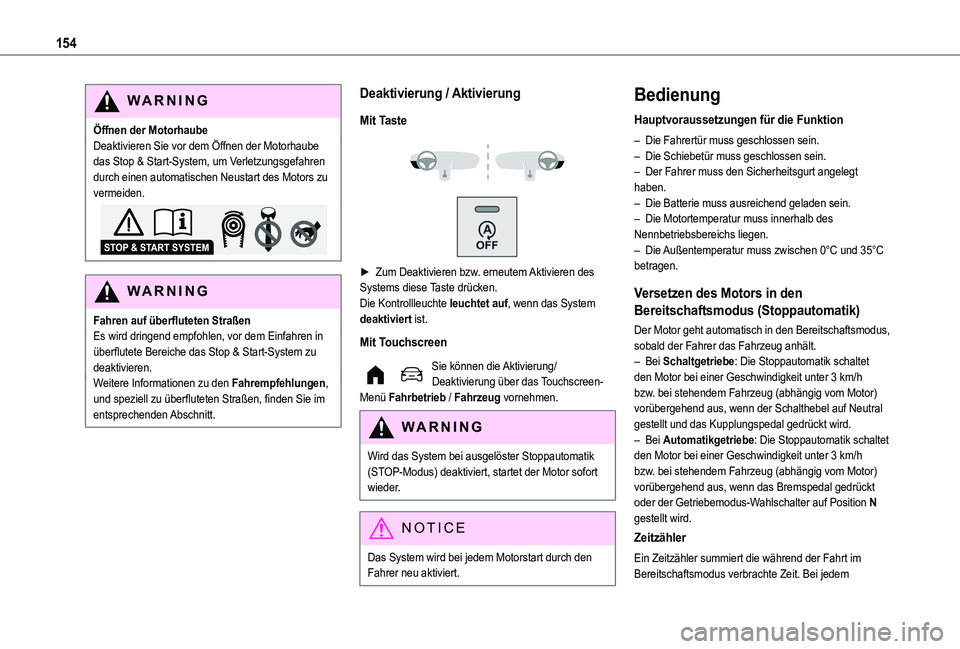

154
WARNI NG
Öffnen der MotorhaubeDeaktivieren Sie vor dem Öffnen der Motorhaube das Stop & Start-System, um Verletzungsgefahren durch einen automatischen Neustart des Motors zu vermeiden.
WARNI NG
Fahren auf überfluteten StraßenEs wird dringend empfohlen, vor dem Einfahren in überflutete Bereiche das Stop & Start-System zu deaktivieren.Weitere Informationen zu den Fahrempfehlungen, und speziell zu überfluteten Straßen, finden Sie im entsprechenden Abschnitt.
Deaktivierung / Aktivierung
Mit Taste



► Zum Deaktivieren bzw. erneutem Aktivieren des Systems diese Taste drücken.Die Kontrollleuchte leuchtet auf, wenn das System deaktiviert ist.
Mit Touchscreen
Sie können die Aktivierung/Deaktivierung über das Touchscreen-Menü Fahrbetrieb / Fahrzeug vornehmen.
WARNI NG
Wird das System bei ausgelöster Stoppautomatik (STOP-Modus) deaktiviert, startet der Motor sofort wieder.
NOTIC E
Das System wird bei jedem Motorstart durch den Fahrer neu aktiviert.
Bedienung
Hauptvoraussetzungen für die Funktion
– Die Fahrertür muss geschlossen sein.– Die Schiebetür muss geschlossen sein.– Der Fahrer muss den Sicherheitsgurt angelegt haben.– Die Batterie muss ausreichend geladen sein.– Die Motortemperatur muss innerhalb des Nennbetriebsbereichs liegen.– Die Außentemperatur muss zwischen 0°C und 35°C betragen.
Versetzen des Motors in den
Bereitschaftsmodus (Stoppautomatik)
Der Motor geht automatisch in den Bereitschaftsmodus, sobald der Fahrer das Fahrzeug anhält.– Bei Schaltgetriebe: Die Stoppautomatik schaltet den Motor bei einer Geschwindigkeit unter 3 km/h bzw. bei stehendem Fahrzeug (abhängig vom Motor) vorübergehend aus, wenn der Schalthebel auf Neutral gestellt und das Kupplungspedal gedrückt wird.– Bei Automatikgetriebe: Die Stoppautomatik schaltet
den Motor bei einer Geschwindigkeit unter 3 km/h bzw. bei stehendem Fahrzeug (abhängig vom Motor) vorübergehend aus, wenn das Bremspedal gedrückt oder der Getriebemodus-Wahlschalter auf Position N gestellt wird.
Zeitzähler
Ein Zeitzähler summiert die während der Fahrt im Bereitschaftsmodus verbrachte Zeit. Bei jedem

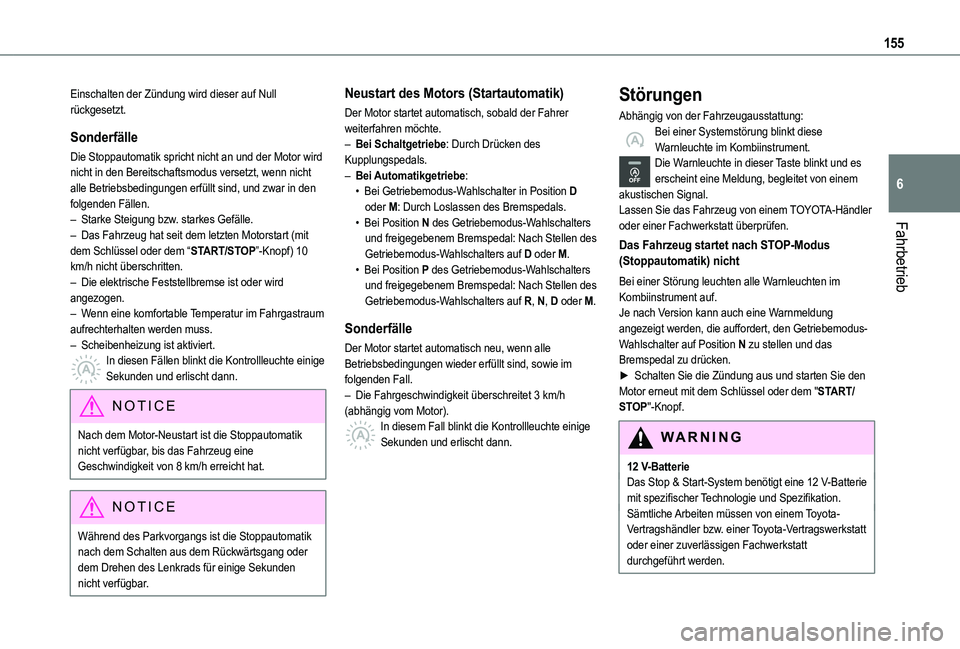

155
Fahrbetrieb
6
Einschalten der Zündung wird dieser auf Null rückgesetzt.
Sonderfälle
Die Stoppautomatik spricht nicht an und der Motor wird nicht in den Bereitschaftsmodus versetzt, wenn nicht alle Betriebsbedingungen erfüllt sind, und zwar in den folgenden Fällen.– Starke Steigung bzw. starkes Gefälle.– Das Fahrzeug hat seit dem letzten Motorstart (mit dem Schlüssel oder dem “START/STOP”-Knopf) 10 km/h nicht überschritten.– Die elektrische Feststellbremse ist oder wird angezogen.– Wenn eine komfortable Temperatur im Fahrgastraum aufrechterhalten werden muss.– Scheibenheizung ist aktiviert.In diesen Fällen blinkt die Kontrollleuchte einige Sekunden und erlischt dann.
NOTIC E
Nach dem Motor-Neustart ist die Stoppautomatik nicht verfügbar, bis das Fahrzeug eine Geschwindigkeit von 8 km/h erreicht hat.
NOTIC E
Während des Parkvorgangs ist die Stoppautomatik
nach dem Schalten aus dem Rückwärtsgang oder dem Drehen des Lenkrads für einige Sekunden nicht verfügbar.
Neustart des Motors (Startautomatik)
Der Motor startet automatisch, sobald der Fahrer weiterfahren möchte.– Bei Schaltgetriebe: Durch Drücken des Kupplungspedals.– Bei Automatikgetriebe:• Bei Getriebemodus-Wahlschalter in Position D oder M: Durch Loslassen des Bremspedals.• Bei Position N des Getriebemodus-Wahlschalters und freigegebenem Bremspedal: Nach Stellen des Getriebemodus-Wahlschalters auf D oder M.• Bei Position P des Getriebemodus-Wahlschalters und freigegebenem Bremspedal: Nach Stellen des Getriebemodus-Wahlschalters auf R, N, D oder M.
Sonderfälle
Der Motor startet automatisch neu, wenn alle Betriebsbedingungen wieder erfüllt sind, sowie im folgenden Fall.– Die Fahrgeschwindigkeit überschreitet 3 km/h (abhängig vom Motor).In diesem Fall blinkt die Kontrollleuchte einige Sekunden und erlischt dann.
Störungen
Abhängig von der Fahrzeugausstattung:Bei einer Systemstörung blinkt diese Warnleuchte im Kombiinstrument.Die Warnleuchte in dieser Taste blinkt und es erscheint eine Meldung, begleitet von einem akustischen Signal.Lassen Sie das Fahrzeug von einem TOYOTA-Händler oder einer Fachwerkstatt überprüfen.
Das Fahrzeug startet nach STOP-Modus (Stoppautomatik) nicht
Bei einer Störung leuchten alle Warnleuchten im Kombiinstrument auf.Je nach Version kann auch eine Warnmeldung angezeigt werden, die auffordert, den Getriebemodus-Wahlschalter auf Position N zu stellen und das Bremspedal zu drücken.► Schalten Sie die Zündung aus und starten Sie den Motor erneut mit dem Schlüssel oder dem "START/STOP"-Knopf.
WARNI NG
12 V-BatterieDas Stop & Start-System benötigt eine 12 V-Batterie mit spezifischer Technologie und Spezifikation.Sämtliche Arbeiten müssen von einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer zuverlässigen Fachwerkstatt durchgeführt werden.

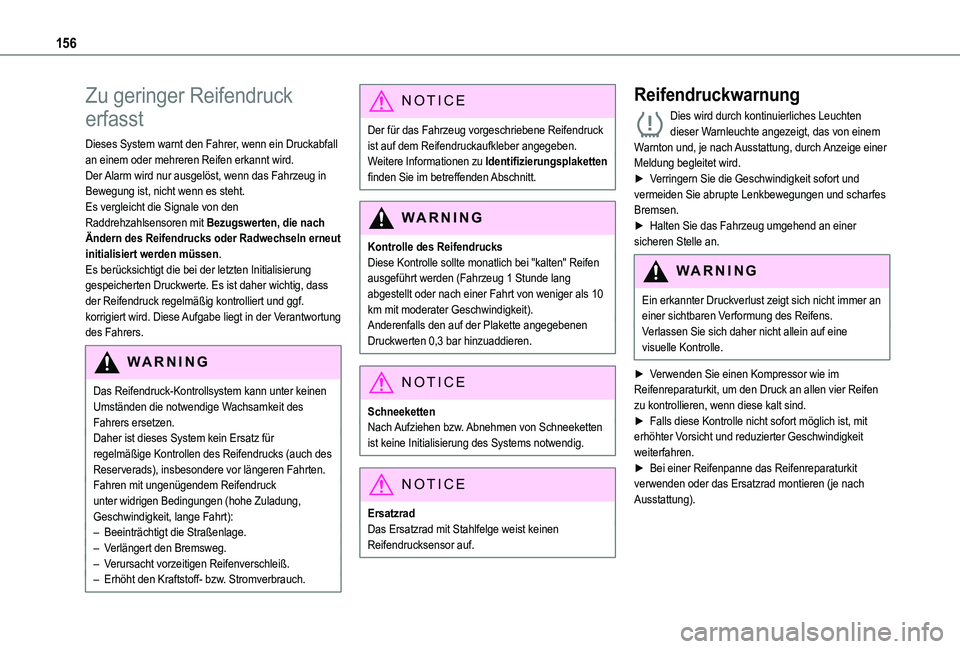

156
Zu geringer Reifendruck
erfasst
Dieses System warnt den Fahrer, wenn ein Druckabfall an einem oder mehreren Reifen erkannt wird.Der Alarm wird nur ausgelöst, wenn das Fahrzeug in Bewegung ist, nicht wenn es steht.Es vergleicht die Signale von den Raddrehzahlsensoren mit Bezugswerten, die nach Ändern des Reifendrucks oder Radwechseln erneut initialisiert werden müssen.Es berücksichtigt die bei der letzten Initialisierung gespeicherten Druckwerte. Es ist daher wichtig, dass der Reifendruck regelmäßig kontrolliert und ggf. korrigiert wird. Diese Aufgabe liegt in der Verantwortung des Fahrers.
WARNI NG
Das Reifendruck-Kontrollsystem kann unter keinen Umständen die notwendige Wachsamkeit des Fahrers ersetzen.Daher ist dieses System kein Ersatz für regelmäßige Kontrollen des Reifendrucks (auch des Reserverads), insbesondere vor längeren Fahrten.Fahren mit ungenügendem Reifendruck unter widrigen Bedingungen (hohe Zuladung, Geschwindigkeit, lange Fahrt):– Beeinträchtigt die Straßenlage.– Verlängert den Bremsweg.– Verursacht vorzeitigen Reifenverschleiß.– Erhöht den Kraftstoff- bzw. Stromverbrauch.
NOTIC E
Der für das Fahrzeug vorgeschriebene Reifendruck ist auf dem Reifendruckaufkleber angegeben.Weitere Informationen zu Identifizierungsplaketten finden Sie im betreffenden Abschnitt.
WARNI NG
Kontrolle des ReifendrucksDiese Kontrolle sollte monatlich bei "kalten" Reifen ausgeführt werden (Fahrzeug 1 Stunde lang abgestellt oder nach einer Fahrt von weniger als 10 km mit moderater Geschwindigkeit).Anderenfalls den auf der Plakette angegebenen Druckwerten 0,3 bar hinzuaddieren.
NOTIC E
SchneekettenNach Aufziehen bzw. Abnehmen von Schneeketten ist keine Initialisierung des Systems notwendig.
NOTIC E
ErsatzradDas Ersatzrad mit Stahlfelge weist keinen Reifendrucksensor auf.
Reifendruckwarnung
Dies wird durch kontinuierliches Leuchten dieser Warnleuchte angezeigt, das von einem Warnton und, je nach Ausstattung, durch Anzeige einer Meldung begleitet wird.► Verringern Sie die Geschwindigkeit sofort und vermeiden Sie abrupte Lenkbewegungen und scharfes Bremsen.► Halten Sie das Fahrzeug umgehend an einer sicheren Stelle an.
WARNI NG
Ein erkannter Druckverlust zeigt sich nicht immer an einer sichtbaren Verformung des Reifens.Verlassen Sie sich daher nicht allein auf eine visuelle Kontrolle.
► Verwenden Sie einen Kompressor wie im Reifenreparaturkit, um den Druck an allen vier Reifen zu kontrollieren, wenn diese kalt sind.► Falls diese Kontrolle nicht sofort möglich ist, mit erhöhter Vorsicht und reduzierter Geschwindigkeit weiterfahren.► Bei einer Reifenpanne das Reifenreparaturkit verwenden oder das Ersatzrad montieren (je nach Ausstattung).

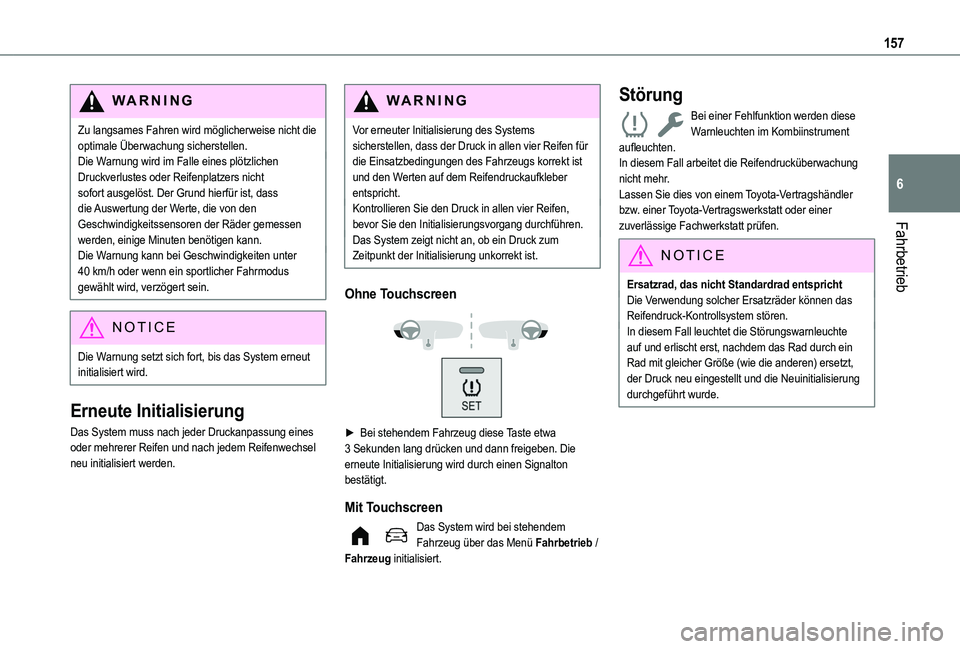

157
Fahrbetrieb
6
WARNI NG
Zu langsames Fahren wird möglicherweise nicht die optimale Überwachung sicherstellen.Die Warnung wird im Falle eines plötzlichen Druckverlustes oder Reifenplatzers nicht sofort ausgelöst. Der Grund hierfür ist, dass die Auswertung der Werte, die von den Geschwindigkeitssensoren der Räder gemessen werden, einige Minuten benötigen kann.Die Warnung kann bei Geschwindigkeiten unter 40 km/h oder wenn ein sportlicher Fahrmodus gewählt wird, verzögert sein.
NOTIC E
Die Warnung setzt sich fort, bis das System erneut initialisiert wird.
Erneute Initialisierung
Das System muss nach jeder Druckanpassung eines oder mehrerer Reifen und nach jedem Reifenwechsel neu initialisiert werden.
WARNI NG
Vor erneuter Initialisierung des Systems sicherstellen, dass der Druck in allen vier Reifen für die Einsatzbedingungen des Fahrzeugs korrekt ist und den Werten auf dem Reifendruckaufkleber entspricht.Kontrollieren Sie den Druck in allen vier Reifen, bevor Sie den Initialisierungsvorgang durchführen.Das System zeigt nicht an, ob ein Druck zum Zeitpunkt der Initialisierung unkorrekt ist.
Ohne Touchscreen


► Bei stehendem Fahrzeug diese Taste etwa 3 Sekunden lang drücken und dann freigeben. Die erneute Initialisierung wird durch einen Signalton bestätigt.
Mit Touchscreen
Das System wird bei stehendem Fahrzeug über das Menü Fahrbetrieb /
Fahrzeug initialisiert.
Störung
Bei einer Fehlfunktion werden diese Warnleuchten im Kombiinstrument aufleuchten.In diesem Fall arbeitet die Reifendrucküberwachung nicht mehr.Lassen Sie dies von einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer zuverlässige Fachwerkstatt prüfen.
NOTIC E
Ersatzrad, das nicht Standardrad entsprichtDie Verwendung solcher Ersatzräder können das Reifendruck-Kontrollsystem stören.In diesem Fall leuchtet die Störungswarnleuchte auf und erlischt erst, nachdem das Rad durch ein Rad mit gleicher Größe (wie die anderen) ersetzt, der Druck neu eingestellt und die Neuinitialisierung durchgeführt wurde.

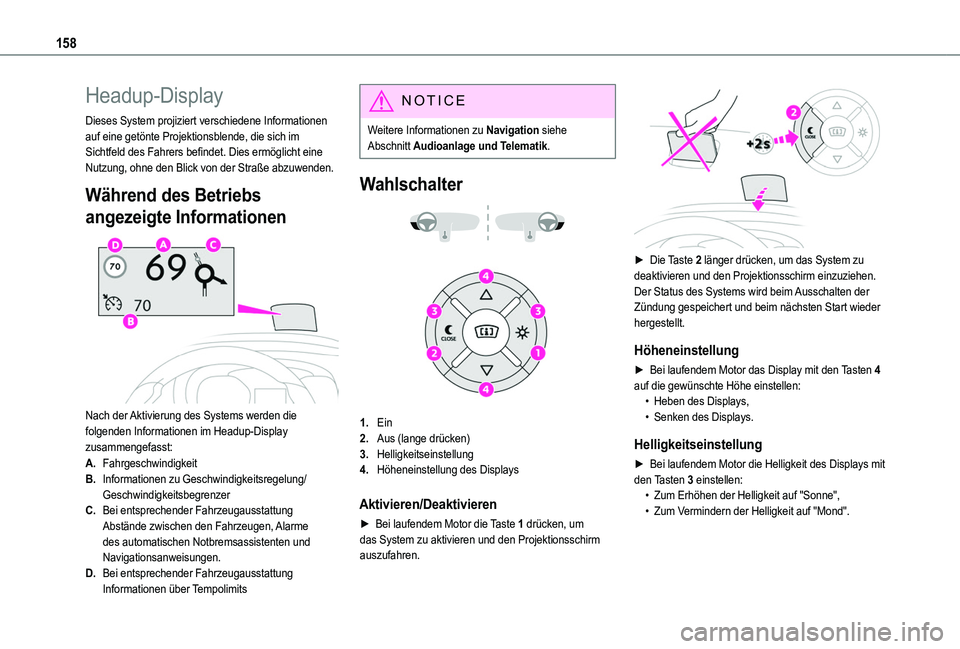

158
Headup-Display
Dieses System projiziert verschiedene Informationen auf eine getönte Projektionsblende, die sich im Sichtfeld des Fahrers befindet. Dies ermöglicht eine Nutzung, ohne den Blick von der Straße abzuwenden.
Während des Betriebs
angezeigte Informationen

Nach der Aktivierung des Systems werden die folgenden Informationen im Headup-Display
zusammengefasst:
A.Fahrgeschwindigkeit
B.Informationen zu Geschwindigkeitsregelung/Geschwindigkeitsbegrenzer
C.Bei entsprechender Fahrzeugausstattung Abstände zwischen den Fahrzeugen, Alarme des automatischen Notbremsassistenten und Navigationsanweisungen.
D.Bei entsprechender Fahrzeugausstattung Informationen über Tempolimits
NOTIC E
Weitere Informationen zu Navigation siehe Abschnitt Audioanlage und Telematik.
Wahlschalter


1.Ein
2.Aus (lange drücken)
3.Helligkeitseinstellung
4.Höheneinstellung des Displays
Aktivieren/Deaktivieren
► Bei laufendem Motor die Taste 1 drücken, um das System zu aktivieren und den Projektionsschirm auszufahren.

► Die Taste 2 länger drücken, um das System zu deaktivieren und den Projektionsschirm einzuziehen.Der Status des Systems wird beim Ausschalten der Zündung gespeichert und beim nächsten Start wieder hergestellt.
Höheneinstellung
► Bei laufendem Motor das Display mit den Tasten 4 auf die gewünschte Höhe einstellen:• Heben des Displays,• Senken des Displays.
Helligkeitseinstellung
► Bei laufendem Motor die Helligkeit des Displays mit den Tasten 3 einstellen:• Zum Erhöhen der Helligkeit auf "Sonne",• Zum Vermindern der Helligkeit auf "Mond".

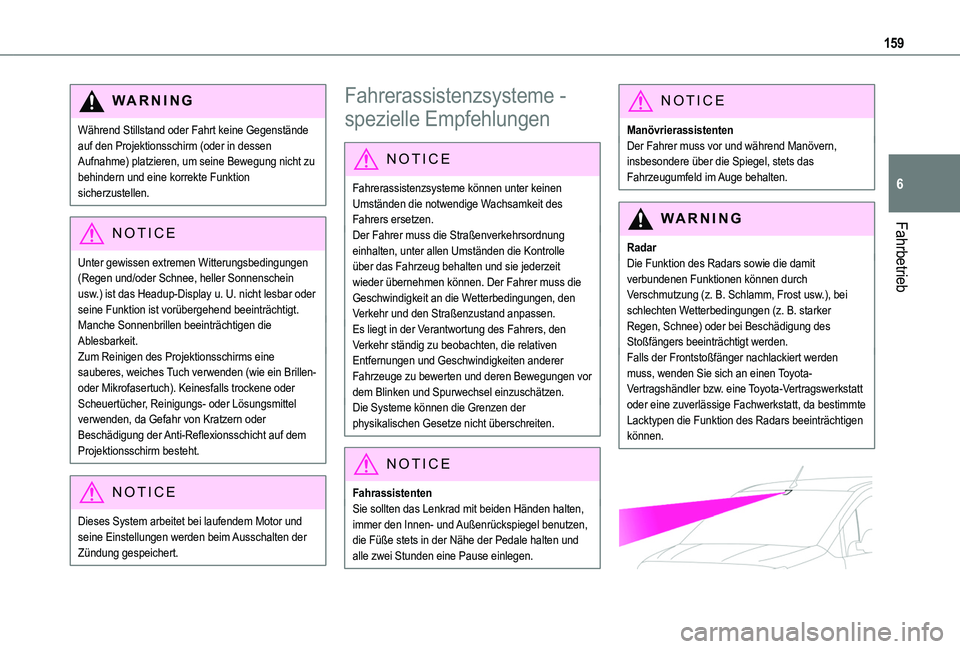

159
Fahrbetrieb
6
WARNI NG
Während Stillstand oder Fahrt keine Gegenstände auf den Projektionsschirm (oder in dessen Aufnahme) platzieren, um seine Bewegung nicht zu behindern und eine korrekte Funktion sicherzustellen.
NOTIC E
Unter gewissen extremen Witterungsbedingungen (Regen und/oder Schnee, heller Sonnenschein usw.) ist das Headup-Display u. U. nicht lesbar oder seine Funktion ist vorübergehend beeinträchtigt.Manche Sonnenbrillen beeinträchtigen die Ablesbarkeit.Zum Reinigen des Projektionsschirms eine sauberes, weiches Tuch verwenden (wie ein Brillen- oder Mikrofasertuch). Keinesfalls trockene oder Scheuertücher, Reinigungs- oder Lösungsmittel verwenden, da Gefahr von Kratzern oder Beschädigung der Anti-Reflexionsschicht auf dem Projektionsschirm besteht.
NOTIC E
Dieses System arbeitet bei laufendem Motor und seine Einstellungen werden beim Ausschalten der Zündung gespeichert.
Fahrerassistenzsysteme -
spezielle Empfehlungen
NOTIC E
Fahrerassistenzsysteme können unter keinen Umständen die notwendige Wachsamkeit des Fahrers ersetzen.Der Fahrer muss die Straßenverkehrsordnung einhalten, unter allen Umständen die Kontrolle über das Fahrzeug behalten und sie jederzeit wieder übernehmen können. Der Fahrer muss die Geschwindigkeit an die Wetterbedingungen, den Verkehr und den Straßenzustand anpassen.Es liegt in der Verantwortung des Fahrers, den Verkehr ständig zu beobachten, die relativen Entfernungen und Geschwindigkeiten anderer Fahrzeuge zu bewerten und deren Bewegungen vor dem Blinken und Spurwechsel einzuschätzen.Die Systeme können die Grenzen der physikalischen Gesetze nicht überschreiten.
NOTIC E
FahrassistentenSie sollten das Lenkrad mit beiden Händen halten, immer den Innen- und Außenrückspiegel benutzen, die Füße stets in der Nähe der Pedale halten und alle zwei Stunden eine Pause einlegen.
NOTIC E
ManövrierassistentenDer Fahrer muss vor und während Manövern, insbesondere über die Spiegel, stets das Fahrzeugumfeld im Auge behalten.
WARNI NG
RadarDie Funktion des Radars sowie die damit verbundenen Funktionen können durch Verschmutzung (z. B. Schlamm, Frost usw.), bei schlechten Wetterbedingungen (z. B. starker Regen, Schnee) oder bei Beschädigung des Stoßfängers beeinträchtigt werden.Falls der Frontstoßfänger nachlackiert werden muss, wenden Sie sich an einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder eine zuverlässige Fachwerkstatt, da bestimmte Lacktypen die Funktion des Radars beeinträchtigen können.

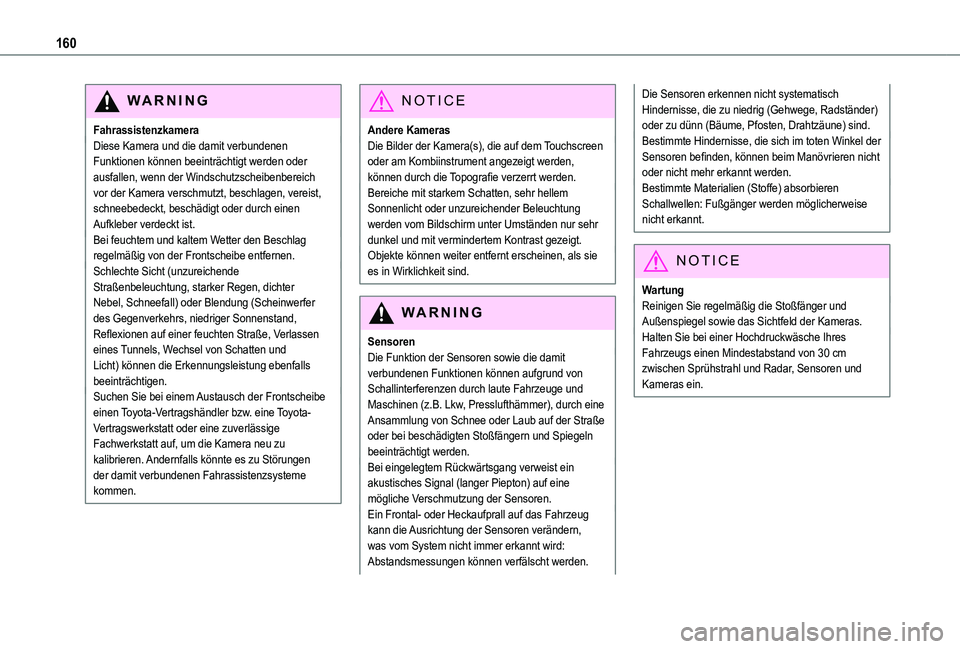

160
WARNI NG
FahrassistenzkameraDiese Kamera und die damit verbundenen Funktionen können beeinträchtigt werden oder ausfallen, wenn der Windschutzscheibenbereich vor der Kamera verschmutzt, beschlagen, vereist, schneebedeckt, beschädigt oder durch einen Aufkleber verdeckt ist.Bei feuchtem und kaltem Wetter den Beschlag regelmäßig von der Frontscheibe entfernen.Schlechte Sicht (unzureichende Straßenbeleuchtung, starker Regen, dichter Nebel, Schneefall) oder Blendung (Scheinwerfer des Gegenverkehrs, niedriger Sonnenstand, Reflexionen auf einer feuchten Straße, Verlassen eines Tunnels, Wechsel von Schatten und Licht) können die Erkennungsleistung ebenfalls beeinträchtigen.Suchen Sie bei einem Austausch der Frontscheibe einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder eine zuverlässige Fachwerkstatt auf, um die Kamera neu zu
kalibrieren. Andernfalls könnte es zu Störungen der damit verbundenen Fahrassistenzsysteme kommen.
NOTIC E
Andere KamerasDie Bilder der Kamera(s), die auf dem Touchscreen oder am Kombiinstrument angezeigt werden, können durch die Topografie verzerrt werden.Bereiche mit starkem Schatten, sehr hellem Sonnenlicht oder unzureichender Beleuchtung werden vom Bildschirm unter Umständen nur sehr dunkel und mit vermindertem Kontrast gezeigt.Objekte können weiter entfernt erscheinen, als sie es in Wirklichkeit sind.
WARNI NG
SensorenDie Funktion der Sensoren sowie die damit verbundenen Funktionen können aufgrund von Schallinterferenzen durch laute Fahrzeuge und Maschinen (z.B. Lkw, Presslufthämmer), durch eine Ansammlung von Schnee oder Laub auf der Straße oder bei beschädigten Stoßfängern und Spiegeln
beeinträchtigt werden.Bei eingelegtem Rückwärtsgang verweist ein akustisches Signal (langer Piepton) auf eine mögliche Verschmutzung der Sensoren.Ein Frontal- oder Heckaufprall auf das Fahrzeug kann die Ausrichtung der Sensoren verändern, was vom System nicht immer erkannt wird: Abstandsmessungen können verfälscht werden.
Die Sensoren erkennen nicht systematisch Hindernisse, die zu niedrig (Gehwege, Radständer) oder zu dünn (Bäume, Pfosten, Drahtzäune) sind.Bestimmte Hindernisse, die sich im toten Winkel der Sensoren befinden, können beim Manövrieren nicht oder nicht mehr erkannt werden.Bestimmte Materialien (Stoffe) absorbieren Schallwellen: Fußgänger werden möglicherweise nicht erkannt.
NOTIC E
WartungReinigen Sie regelmäßig die Stoßfänger und Außenspiegel sowie das Sichtfeld der Kameras.Halten Sie bei einer Hochdruckwäsche Ihres Fahrzeugs einen Mindestabstand von 30 cm zwischen Sprühstrahl und Radar, Sensoren und Kameras ein.
