25
Instrumente
1

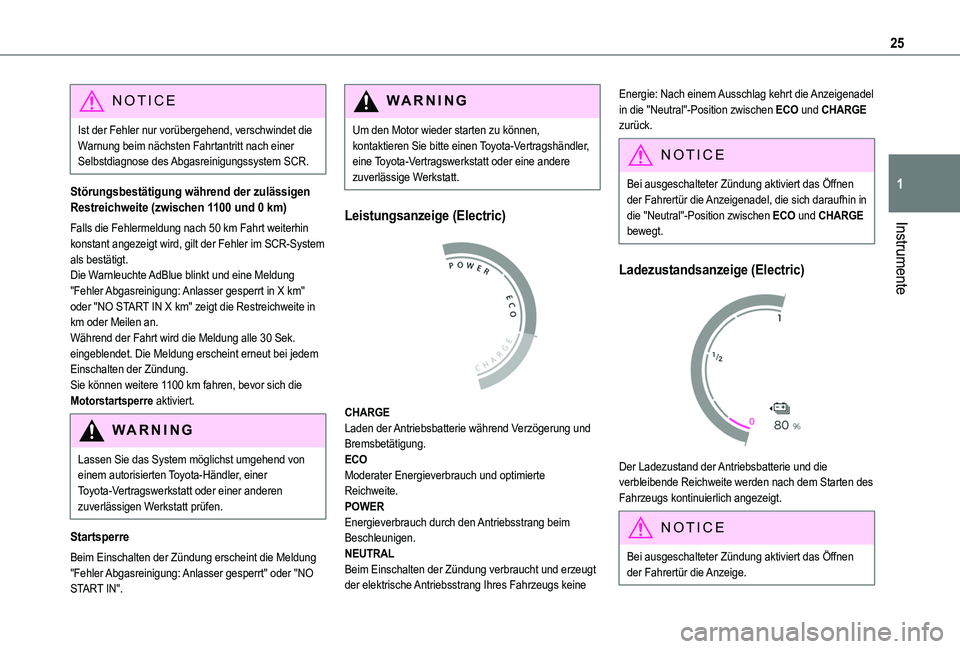

NOTIC E
Ist der Fehler nur vorübergehend, verschwindet die Warnung beim nächsten Fahrtantritt nach einer Selbstdiagnose des Abgasreinigungssystem SCR.
Störungsbestätigung während der zulässigen Restreichweite (zwischen 1100 und 0 km)
Falls die Fehlermeldung nach 50 km Fahrt weiterhin konstant angezeigt wird, gilt der Fehler im SCR-System als bestätigt.Die Warnleuchte AdBlue blinkt und eine Meldung "Fehler Abgasreinigung: Anlasser gesperrt in X km" oder "NO START IN X km" zeigt die Restreichweite in km oder Meilen an.Während der Fahrt wird die Meldung alle 30 Sek. eingeblendet. Die Meldung erscheint erneut bei jedem Einschalten der Zündung.Sie können weitere 1100 km fahren, bevor sich die Motorstartsperre aktiviert.
WARNI NG
Lassen Sie das System möglichst umgehend von einem autorisierten Toyota-Händler, einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt prüfen.
Startsperre
Beim Einschalten der Zündung erscheint die Meldung "Fehler Abgasreinigung: Anlasser gesperrt" oder "NO START IN".
WARNI NG
Um den Motor wieder starten zu können, kontaktieren Sie bitte einen Toyota-Vertragshändler, eine Toyota-Vertragswerkstatt oder eine andere zuverlässige Werkstatt.
Leistungsanzeige (Electric)

CHARGELaden der Antriebsbatterie während Verzögerung und Bremsbetätigung.
ECOModerater Energieverbrauch und optimierte Reichweite.POWEREnergieverbrauch durch den Antriebsstrang beim Beschleunigen.NEUTRALBeim Einschalten der Zündung verbraucht und erzeugt der elektrische Antriebsstrang Ihres Fahrzeugs keine
Energie: Nach einem Ausschlag kehrt die Anzeigenadel in die "Neutral"-Position zwischen ECO und CHARGE zurück.
NOTIC E
Bei ausgeschalteter Zündung aktiviert das Öffnen der Fahrertür die Anzeigenadel, die sich daraufhin in die "Neutral"-Position zwischen ECO und CHARGE bewegt.
Ladezustandsanzeige (Electric)

Der Ladezustand der Antriebsbatterie und die verbleibende Reichweite werden nach dem Starten des Fahrzeugs kontinuierlich angezeigt.
NOTIC E
Bei ausgeschalteter Zündung aktiviert das Öffnen der Fahrertür die Anzeige.

26

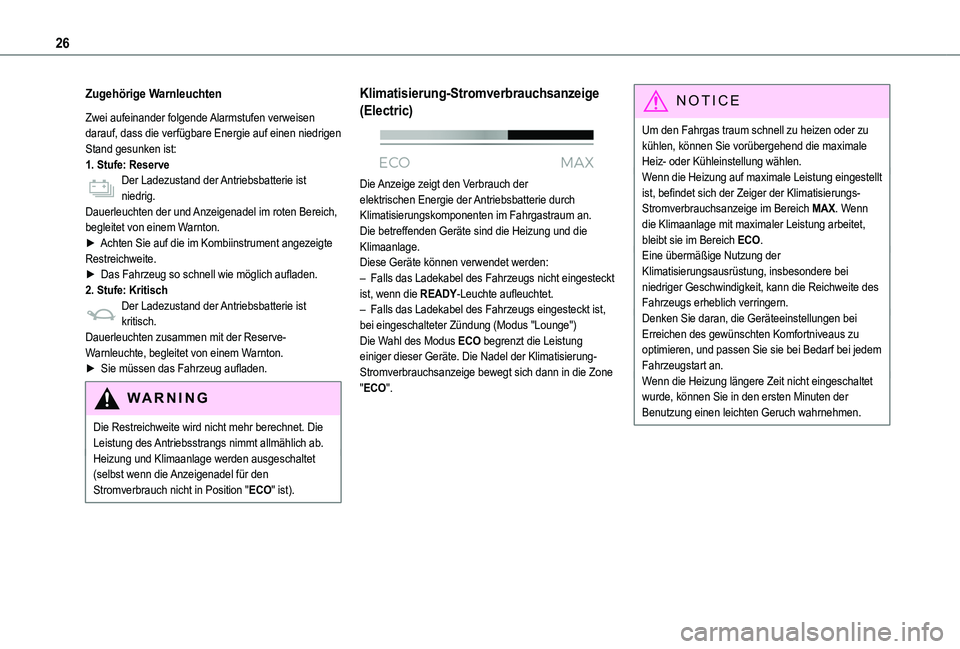

Zugehörige Warnleuchten
Zwei aufeinander folgende Alarmstufen verweisen darauf, dass die verfügbare Energie auf einen niedrigen Stand gesunken ist:1. Stufe: ReserveDer Ladezustand der Antriebsbatterie ist niedrig.Dauerleuchten der und Anzeigenadel im roten Bereich, begleitet von einem Warnton.► Achten Sie auf die im Kombiinstrument angezeigte Restreichweite.► Das Fahrzeug so schnell wie möglich aufladen.2. Stufe: KritischDer Ladezustand der Antriebsbatterie ist kritisch.Dauerleuchten zusammen mit der Reserve-Warnleuchte, begleitet von einem Warnton.► Sie müssen das Fahrzeug aufladen.
WARNI NG
Die Restreichweite wird nicht mehr berechnet. Die Leistung des Antriebsstrangs nimmt allmählich ab.Heizung und Klimaanlage werden ausgeschaltet (selbst wenn die Anzeigenadel für den Stromverbrauch nicht in Position "ECO" ist).
Klimatisierung-Stromverbrauchsanzeige
(Electric)

Die Anzeige zeigt den Verbrauch der elektrischen Energie der Antriebsbatterie durch Klimatisierungskomponenten im Fahrgastraum an.Die betreffenden Geräte sind die Heizung und die Klimaanlage.Diese Geräte können verwendet werden:– Falls das Ladekabel des Fahrzeugs nicht eingesteckt ist, wenn die READY-Leuchte aufleuchtet.– Falls das Ladekabel des Fahrzeugs eingesteckt ist, bei eingeschalteter Zündung (Modus "Lounge")Die Wahl des Modus ECO begrenzt die Leistung einiger dieser Geräte. Die Nadel der Klimatisierung-Stromverbrauchsanzeige bewegt sich dann in die Zone "ECO".
NOTIC E
Um den Fahrgas traum schnell zu heizen oder zu kühlen, können Sie vorübergehend die maximale Heiz- oder Kühleinstellung wählen.Wenn die Heizung auf maximale Leistung eingestellt ist, befindet sich der Zeiger der Klimatisierungs-Stromverbrauchsanzeige im Bereich MAX. Wenn die Klimaanlage mit maximaler Leistung arbeitet, bleibt sie im Bereich ECO.Eine übermäßige Nutzung der Klimatisierungsausrüstung, insbesondere bei niedriger Geschwindigkeit, kann die Reichweite des Fahrzeugs erheblich verringern.Denken Sie daran, die Geräteeinstellungen bei Erreichen des gewünschten Komfortniveaus zu optimieren, und passen Sie sie bei Bedarf bei jedem Fahrzeugstart an.Wenn die Heizung längere Zeit nicht eingeschaltet wurde, können Sie in den ersten Minuten der Benutzung einen leichten Geruch wahrnehmen.

27
Instrumente
1

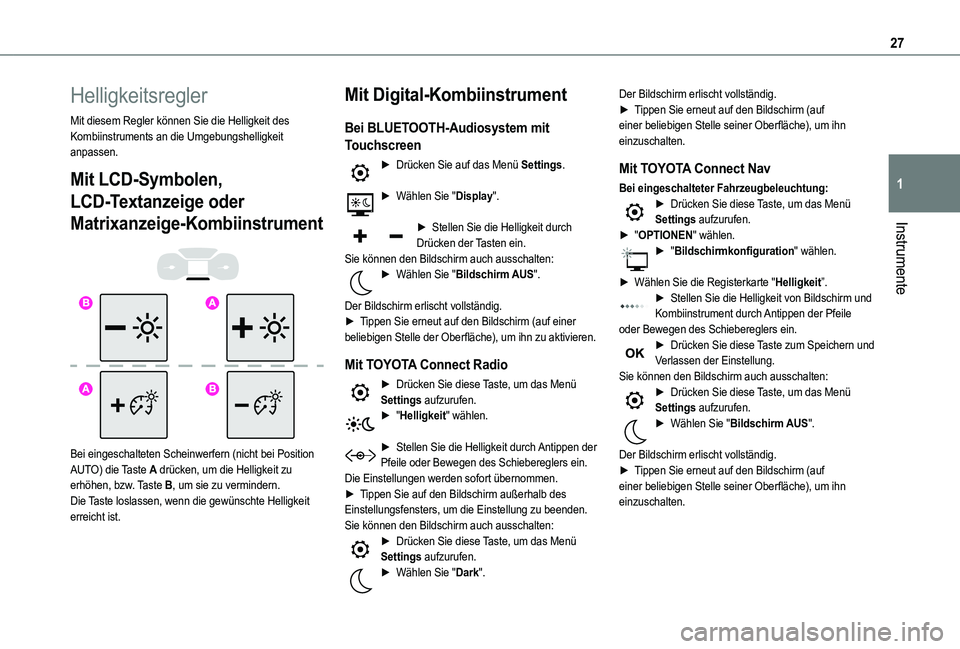

Helligkeitsregler
Mit diesem Regler können Sie die Helligkeit des Kombiinstruments an die Umgebungshelligkeit anpassen.
Mit LCD-Symbolen,
LCD-Textanzeige oder
Matrixanzeige-Kombiinstrument


Bei eingeschalteten Scheinwerfern (nicht bei Position AUTO) die Taste A drücken, um die Helligkeit zu erhöhen, bzw. Taste B, um sie zu vermindern.Die Taste loslassen, wenn die gewünschte Helligkeit erreicht ist.
Mit Digital-Kombiinstrument
Bei BLUETOOTH-Audiosystem mit
Touchscreen
► Drücken Sie auf das Menü Settings.
► Wählen Sie "Display".
► Stellen Sie die Helligkeit durch Drücken der Tasten ein.Sie können den Bildschirm auch ausschalten:► Wählen Sie "Bildschirm AUS".
Der Bildschirm erlischt vollständig.► Tippen Sie erneut auf den Bildschirm (auf einer beliebigen Stelle der Oberfläche), um ihn zu aktivieren.
Mit TOYOTA Connect Radio
► Drücken Sie diese Taste, um das Menü Settings aufzurufen.► "Helligkeit" wählen.
► Stellen Sie die Helligkeit durch Antippen der Pfeile oder Bewegen des Schiebereglers ein.Die Einstellungen werden sofort übernommen.► Tippen Sie auf den Bildschirm außerhalb des Einstellungsfensters, um die Einstellung zu beenden.Sie können den Bildschirm auch ausschalten:► Drücken Sie diese Taste, um das Menü Settings aufzurufen.► Wählen Sie "Dark".
Der Bildschirm erlischt vollständig.► Tippen Sie erneut auf den Bildschirm (auf einer beliebigen Stelle seiner Oberfläche), um ihn einzuschalten.
Mit TOYOTA Connect Nav
Bei eingeschalteter Fahrzeugbeleuchtung:► Drücken Sie diese Taste, um das Menü Settings aufzurufen.► "OPTIONEN" wählen.► "Bildschirmkonfiguration" wählen.
► Wählen Sie die Registerkarte "Helligkeit”.► Stellen Sie die Helligkeit von Bildschirm und Kombiinstrument durch Antippen der Pfeile oder Bewegen des Schiebereglers ein.► Drücken Sie diese Taste zum Speichern und Verlassen der Einstellung.Sie können den Bildschirm auch ausschalten:► Drücken Sie diese Taste, um das Menü Settings aufzurufen.► Wählen Sie "Bildschirm AUS".
Der Bildschirm erlischt vollständig.► Tippen Sie erneut auf den Bildschirm (auf einer beliebigen Stelle seiner Oberfläche), um ihn einzuschalten.

28

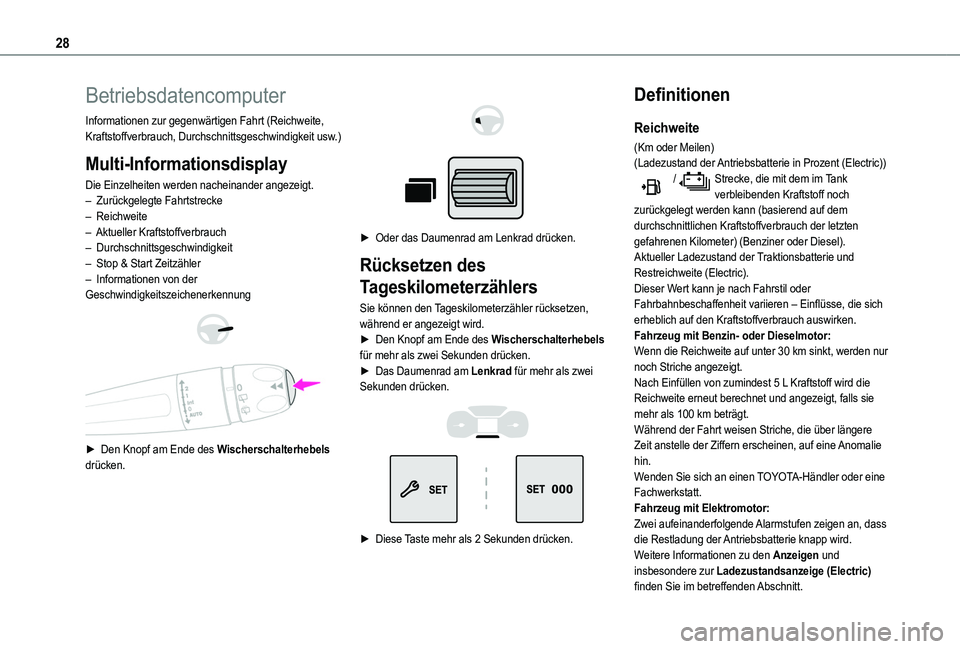

Betriebsdatencomputer
Informationen zur gegenwärtigen Fahrt (Reichweite, Kraftstoffverbrauch, Durchschnittsgeschwindigkeit usw.)
Multi-Informationsdisplay
Die Einzelheiten werden nacheinander angezeigt.– Zurückgelegte Fahrtstrecke– Reichweite– Aktueller Kraftstoffverbrauch– Durchschnittsgeschwindigkeit– Stop & Start Zeitzähler– Informationen von der Geschwindigkeitszeichenerkennung


► Den Knopf am Ende des Wischerschalterhebels drücken.



► Oder das Daumenrad am Lenkrad drücken.
Rücksetzen des
Tageskilometerzählers
Sie können den Tageskilometerzähler rücksetzen, während er angezeigt wird.► Den Knopf am Ende des Wischerschalterhebels für mehr als zwei Sekunden drücken.► Das Daumenrad am Lenkrad für mehr als zwei Sekunden drücken.


► Diese Taste mehr als 2 Sekunden drücken.
Definitionen
Reichweite
(Km oder Meilen)(Ladezustand der Antriebsbatterie in Prozent (Electric)) / Strecke, die mit dem im Tank verbleibenden Kraftstoff noch zurückgelegt werden kann (basierend auf dem durchschnittlichen Kraftstoffverbrauch der letzten gefahrenen Kilometer) (Benziner oder Diesel).Aktueller Ladezustand der Traktionsbatterie und Restreichweite (Electric).Dieser Wert kann je nach Fahrstil oder Fahrbahnbeschaffenheit variieren – Einflüsse, die sich erheblich auf den Kraftstoffverbrauch auswirken.Fahrzeug mit Benzin- oder Dieselmotor:Wenn die Reichweite auf unter 30 km sinkt, werden nur noch Striche angezeigt.Nach Einfüllen von zumindest 5 L Kraftstoff wird die Reichweite erneut berechnet und angezeigt, falls sie mehr als 100 km beträgt.Während der Fahrt weisen Striche, die über längere
Zeit anstelle der Ziffern erscheinen, auf eine Anomalie hin.Wenden Sie sich an einen TOYOTA-Händler oder eine Fachwerkstatt.Fahrzeug mit Elektromotor:Zwei aufeinanderfolgende Alarmstufen zeigen an, dass die Restladung der Antriebsbatterie knapp wird.Weitere Informationen zu den Anzeigen und insbesondere zur Ladezustandsanzeige (Electric) finden Sie im betreffenden Abschnitt.

29
Instrumente
1

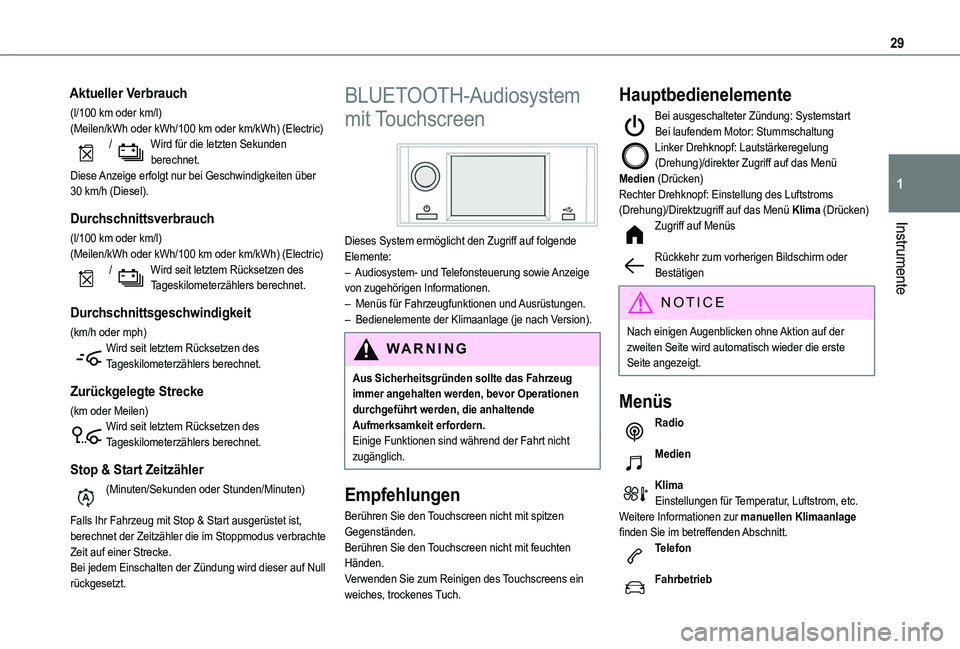

Aktueller Verbrauch
(l/100 km oder km/l)(Meilen/kWh oder kWh/100 km oder km/kWh) (Electric) / Wird für die letzten Sekunden berechnet.Diese Anzeige erfolgt nur bei Geschwindigkeiten über 30 km/h (Diesel).
Durchschnittsverbrauch
(l/100 km oder km/l)(Meilen/kWh oder kWh/100 km oder km/kWh) (Electric) / Wird seit letztem Rücksetzen des Tageskilometerzählers berechnet.
Durchschnittsgeschwindigkeit
(km/h oder mph)Wird seit letztem Rücksetzen des Tageskilometerzählers berechnet.
Zurückgelegte Strecke
(km oder Meilen)Wird seit letztem Rücksetzen des Tageskilometerzählers berechnet.
Stop & Start Zeitzähler
(Minuten/Sekunden oder Stunden/Minuten)
Falls Ihr Fahrzeug mit Stop & Start ausgerüstet ist, berechnet der Zeitzähler die im Stoppmodus verbrachte Zeit auf einer Strecke.Bei jedem Einschalten der Zündung wird dieser auf Null rückgesetzt.
BLUETOOTH-Audiosystem
mit Touchscreen

Dieses System ermöglicht den Zugriff auf folgende
Elemente:– Audiosystem- und Telefonsteuerung sowie Anzeige von zugehörigen Informationen.– Menüs für Fahrzeugfunktionen und Ausrüstungen.– Bedienelemente der Klimaanlage (je nach Version).
WARNI NG
Aus Sicherheitsgründen sollte das Fahrzeug immer angehalten werden, bevor Operationen durchgeführt werden, die anhaltende Aufmerksamkeit erfordern.Einige Funktionen sind während der Fahrt nicht zugänglich.
Empfehlungen
Berühren Sie den Touchscreen nicht mit spitzen Gegenständen.
Berühren Sie den Touchscreen nicht mit feuchten Händen.Verwenden Sie zum Reinigen des Touchscreens ein weiches, trockenes Tuch.
Hauptbedienelemente
Bei ausgeschalteter Zündung: SystemstartBei laufendem Motor: StummschaltungLinker Drehknopf: Lautstärkeregelung (Drehung)/direkter Zugriff auf das Menü Medien (Drücken)Rechter Drehknopf: Einstellung des Luftstroms (Drehung)/Direktzugriff auf das Menü Klima (Drücken)Zugriff auf Menüs
Rückkehr zum vorherigen Bildschirm oder Bestätigen
NOTIC E
Nach einigen Augenblicken ohne Aktion auf der zweiten Seite wird automatisch wieder die erste Seite angezeigt.
Menüs
Radio
Medien
KlimaEinstellungen für Temperatur, Luftstrom, etc.Weitere Informationen zur manuellen Klimaanlage finden Sie im betreffenden Abschnitt.Telefon
Fahrbetrieb

30

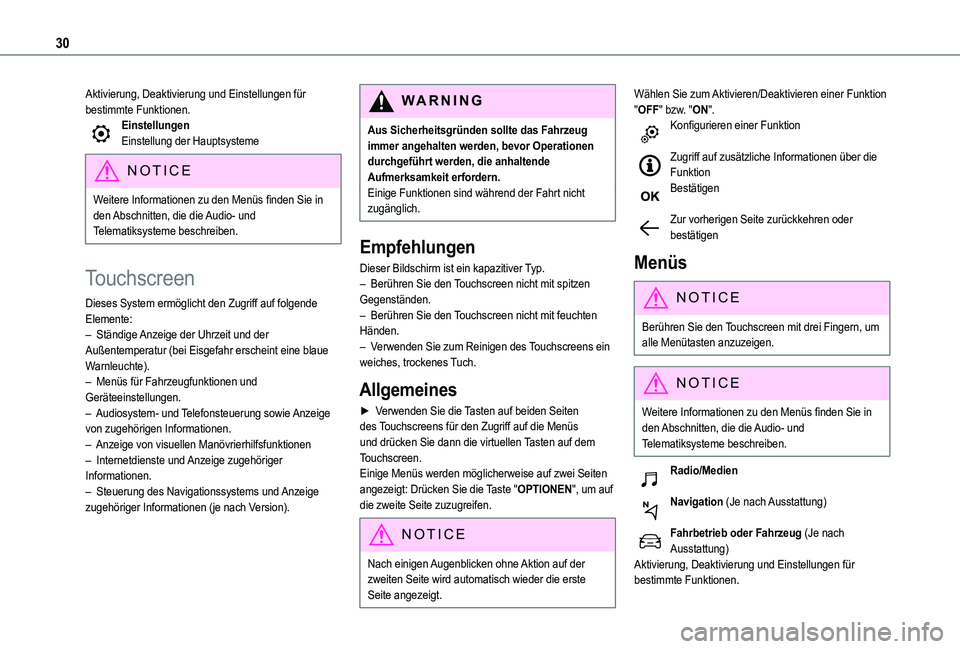

Aktivierung, Deaktivierung und Einstellungen für bestimmte Funktionen.EinstellungenEinstellung der Hauptsysteme
NOTIC E
Weitere Informationen zu den Menüs finden Sie in den Abschnitten, die die Audio- und Telematiksysteme beschreiben.
Touchscreen
Dieses System ermöglicht den Zugriff auf folgende Elemente:– Ständige Anzeige der Uhrzeit und der Außentemperatur (bei Eisgefahr erscheint eine blaue Warnleuchte).– Menüs für Fahrzeugfunktionen und Geräteeinstellungen.– Audiosystem- und Telefonsteuerung sowie Anzeige von zugehörigen Informationen.– Anzeige von visuellen Manövrierhilfsfunktionen– Internetdienste und Anzeige zugehöriger Informationen.– Steuerung des Navigationssystems und Anzeige zugehöriger Informationen (je nach Version).
WARNI NG
Aus Sicherheitsgründen sollte das Fahrzeug immer angehalten werden, bevor Operationen durchgeführt werden, die anhaltende Aufmerksamkeit erfordern.Einige Funktionen sind während der Fahrt nicht zugänglich.
Empfehlungen
Dieser Bildschirm ist ein kapazitiver Typ.– Berühren Sie den Touchscreen nicht mit spitzen Gegenständen.– Berühren Sie den Touchscreen nicht mit feuchten Händen.– Verwenden Sie zum Reinigen des Touchscreens ein weiches, trockenes Tuch.
Allgemeines
► Verwenden Sie die Tasten auf beiden Seiten des Touchscreens für den Zugriff auf die Menüs und drücken Sie dann die virtuellen Tasten auf dem
Touchscreen.Einige Menüs werden möglicherweise auf zwei Seiten angezeigt: Drücken Sie die Taste "OPTIONEN", um auf die zweite Seite zuzugreifen.
NOTIC E
Nach einigen Augenblicken ohne Aktion auf der zweiten Seite wird automatisch wieder die erste Seite angezeigt.
Wählen Sie zum Aktivieren/Deaktivieren einer Funktion "OFF" bzw. "ON".Konfigurieren einer Funktion
Zugriff auf zusätzliche Informationen über die FunktionBestätigen
Zur vorherigen Seite zurückkehren oder bestätigen
Menüs
NOTIC E
Berühren Sie den Touchscreen mit drei Fingern, um alle Menütasten anzuzeigen.
NOTIC E
Weitere Informationen zu den Menüs finden Sie in den Abschnitten, die die Audio- und Telematiksysteme beschreiben.
Radio/Medien
Navigation (Je nach Ausstattung)
Fahrbetrieb oder Fahrzeug (Je nach
Ausstattung)Aktivierung, Deaktivierung und Einstellungen für bestimmte Funktionen.

31
Instrumente
1

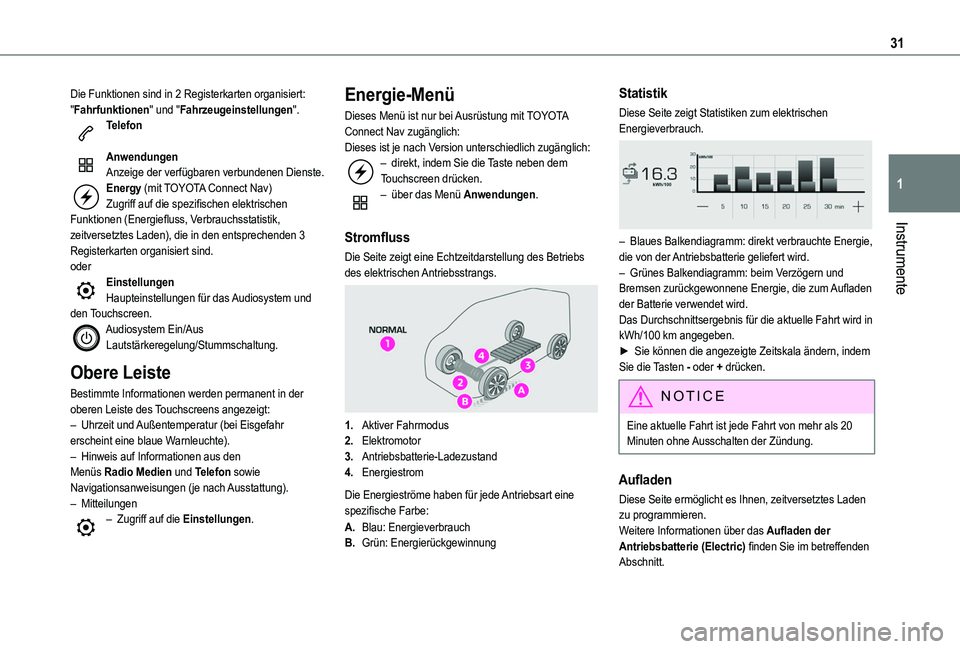

Die Funktionen sind in 2 Registerkarten organisiert: "Fahrfunktionen" und "Fahrzeugeinstellungen".Telefon
AnwendungenAnzeige der verfügbaren verbundenen Dienste.Energy (mit TOYOTA Connect Nav)Zugriff auf die spezifischen elektrischen Funktionen (Energiefluss, Verbrauchsstatistik, zeitversetztes Laden), die in den entsprechenden 3 Registerkarten organisiert sind.oderEinstellungenHaupteinstellungen für das Audiosystem und den Touchscreen.Audiosystem Ein/AusLautstärkeregelung/Stummschaltung.
Obere Leiste
Bestimmte Informationen werden permanent in der oberen Leiste des Touchscreens angezeigt:– Uhrzeit und Außentemperatur (bei Eisgefahr erscheint eine blaue Warnleuchte).
– Hinweis auf Informationen aus den Menüs Radio Medien und Telefon sowie Navigationsanweisungen (je nach Ausstattung).– Mitteilungen– Zugriff auf die Einstellungen.
Energie-Menü
Dieses Menü ist nur bei Ausrüstung mit TOYOTA Connect Nav zugänglich:Dieses ist je nach Version unterschiedlich zugänglich:– direkt, indem Sie die Taste neben dem Touchscreen drücken.– über das Menü Anwendungen.
Stromfluss
Die Seite zeigt eine Echtzeitdarstellung des Betriebs des elektrischen Antriebsstrangs.

1.Aktiver Fahrmodus
2.Elektromotor
3.Antriebsbatterie-Ladezustand
4.Energiestrom
Die Energieströme haben für jede Antriebsart eine spezifische Farbe:
A.Blau: Energieverbrauch
B.Grün: Energierückgewinnung
Statistik
Diese Seite zeigt Statistiken zum elektrischen Energieverbrauch.

– Blaues Balkendiagramm: direkt verbrauchte Energie, die von der Antriebsbatterie geliefert wird.– Grünes Balkendiagramm: beim Verzögern und Bremsen zurückgewonnene Energie, die zum Aufladen der Batterie verwendet wird.Das Durchschnittsergebnis für die aktuelle Fahrt wird in kWh/100 km angegeben.► Sie können die angezeigte Zeitskala ändern, indem Sie die Tasten - oder + drücken.
NOTIC E
Eine aktuelle Fahrt ist jede Fahrt von mehr als 20 Minuten ohne Ausschalten der Zündung.
Aufladen
Diese Seite ermöglicht es Ihnen, zeitversetztes Laden zu programmieren.Weitere Informationen über das Aufladen der Antriebsbatterie (Electric) finden Sie im betreffenden Abschnitt.

32

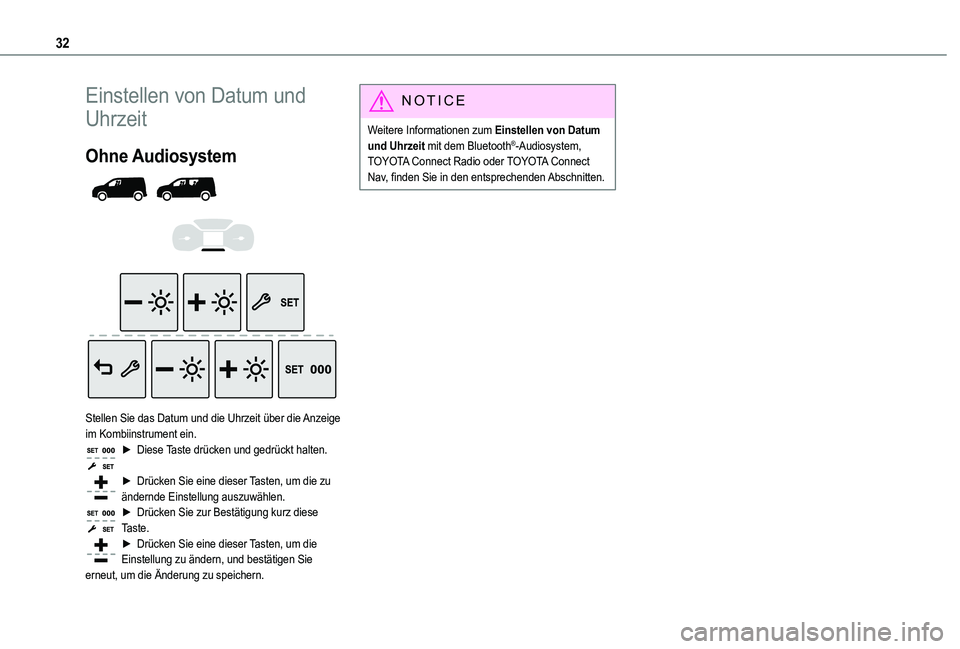

Einstellen von Datum und
Uhrzeit
Ohne Audiosystem



Stellen Sie das Datum und die Uhrzeit über die Anzeige im Kombiinstrument ein.
► Diese Taste drücken und gedrückt halten.
► Drücken Sie eine dieser Tasten, um die zu ändernde Einstellung auszuwählen.► Drücken Sie zur Bestätigung kurz diese Taste.► Drücken Sie eine dieser Tasten, um die Einstellung zu ändern, und bestätigen Sie erneut, um die Änderung zu speichern.
NOTIC E
Weitere Informationen zum Einstellen von Datum und Uhrzeit mit dem Bluetooth®-Audiosystem, TOYOTA Connect Radio oder TOYOTA Connect Nav, finden Sie in den entsprechenden Abschnitten.
