2021 TOYOTA HILUX Instruksjoner for bruk (in Norwegian)

5197-3. Vedlikehold du kan gjøre selv
HILUX OM0K641NO
7
Vedlikehold og stell

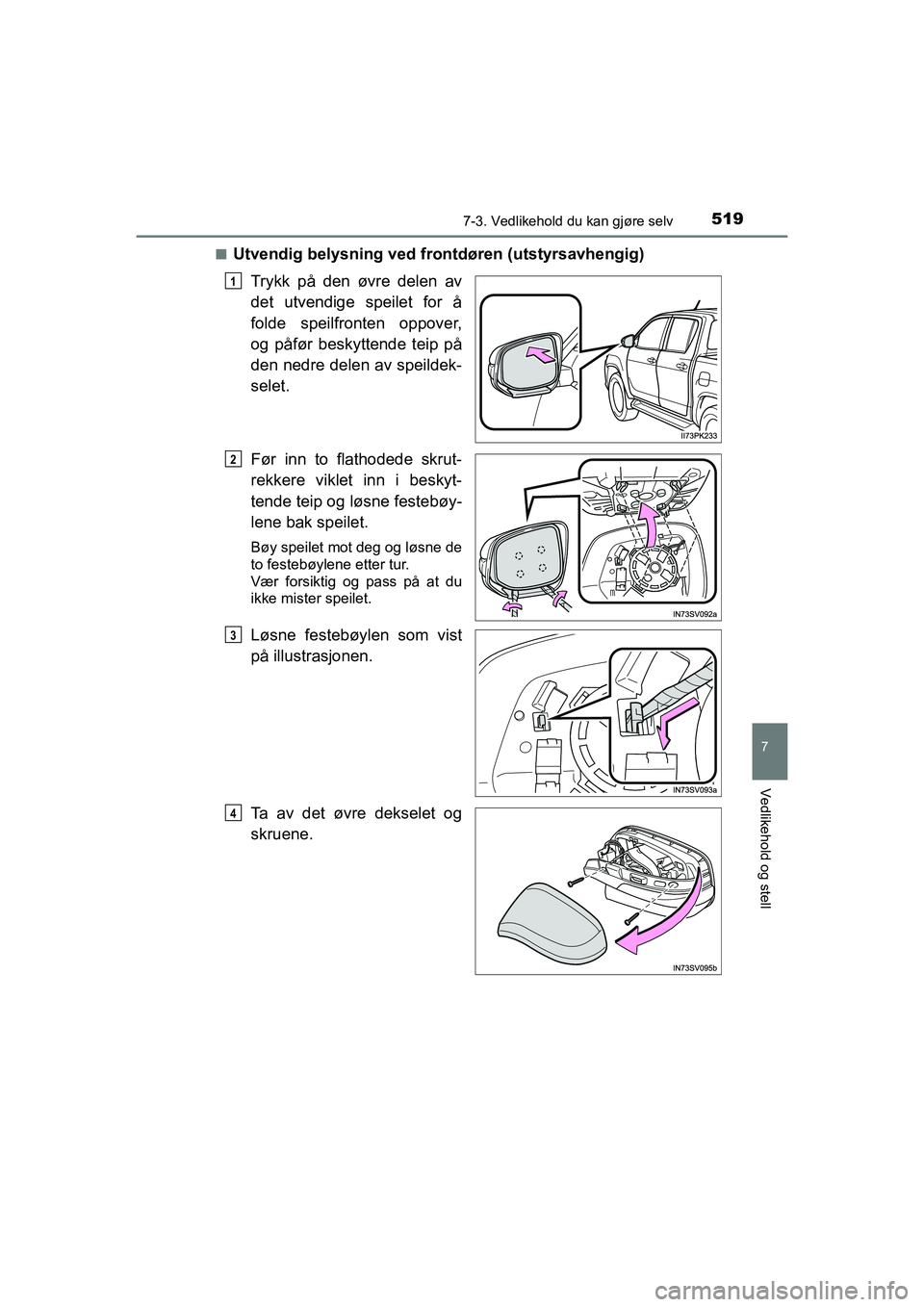

nUtvendig belysning ved frontdøren (utstyrsavhengig)
Trykk på den øvre delen av
det utvendige speilet for å
folde speilfronten oppover,
og påfør beskyttende teip på
den nedre delen av speildek-
selet.
Før inn to flathodede skrut-
rekkere viklet inn i beskyt-
tende teip og løsne festebøy-
lene bak speilet.
Bøy speilet mot deg og løsne de
to festebøylene etter tur.
Vær forsiktig og pass på at du
ikke mister speilet.
Løsne festebøylen som vist
på illustrasjonen.
Ta av det øvre dekselet og
skruene.
1
2
3
4
OM0K641NO.book Page 519 Wednes day, February 10, 2021 1:44 PM

5207-3. Vedlikehold du kan gjøre selv
HILUX OM0K641NO
Fold speilet forover.
Ta av det nedre dekselet.
Ta av linsen for blinklyset på
siden.
Ta ut pæresokkelen.5
6
7
8
OM0K641NO.book Page 520 Wednesday, February 10, 2021 1:44 PM

5217-3. Vedlikehold du kan gjøre selv
HILUX OM0K641NO
7
Vedlikehold og stell

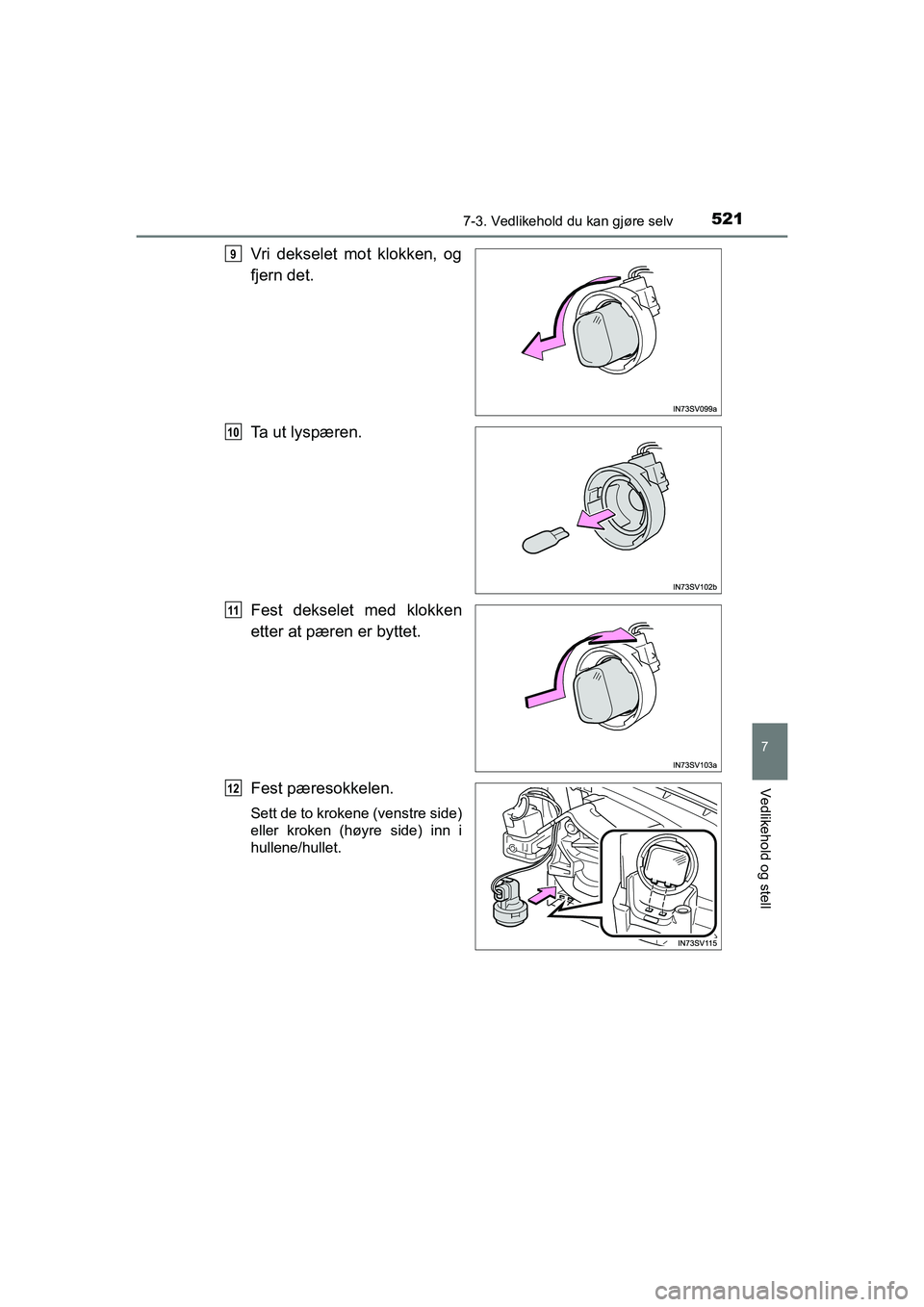

Vri dekselet mot klokken, og
fjern det.
Ta ut lyspæren.
Fest dekselet med klokken
etter at pæren er byttet.
Fest pæresokkelen.
Sett de to krokene (venstre side)
eller kroken (høyre side) inn i
hullene/hullet.
9
10
11
12
OM0K641NO.book Page 521 Wednesday, February 10, 2021 1:44 PM

5227-3. Vedlikehold du kan gjøre selv
HILUX OM0K641NO

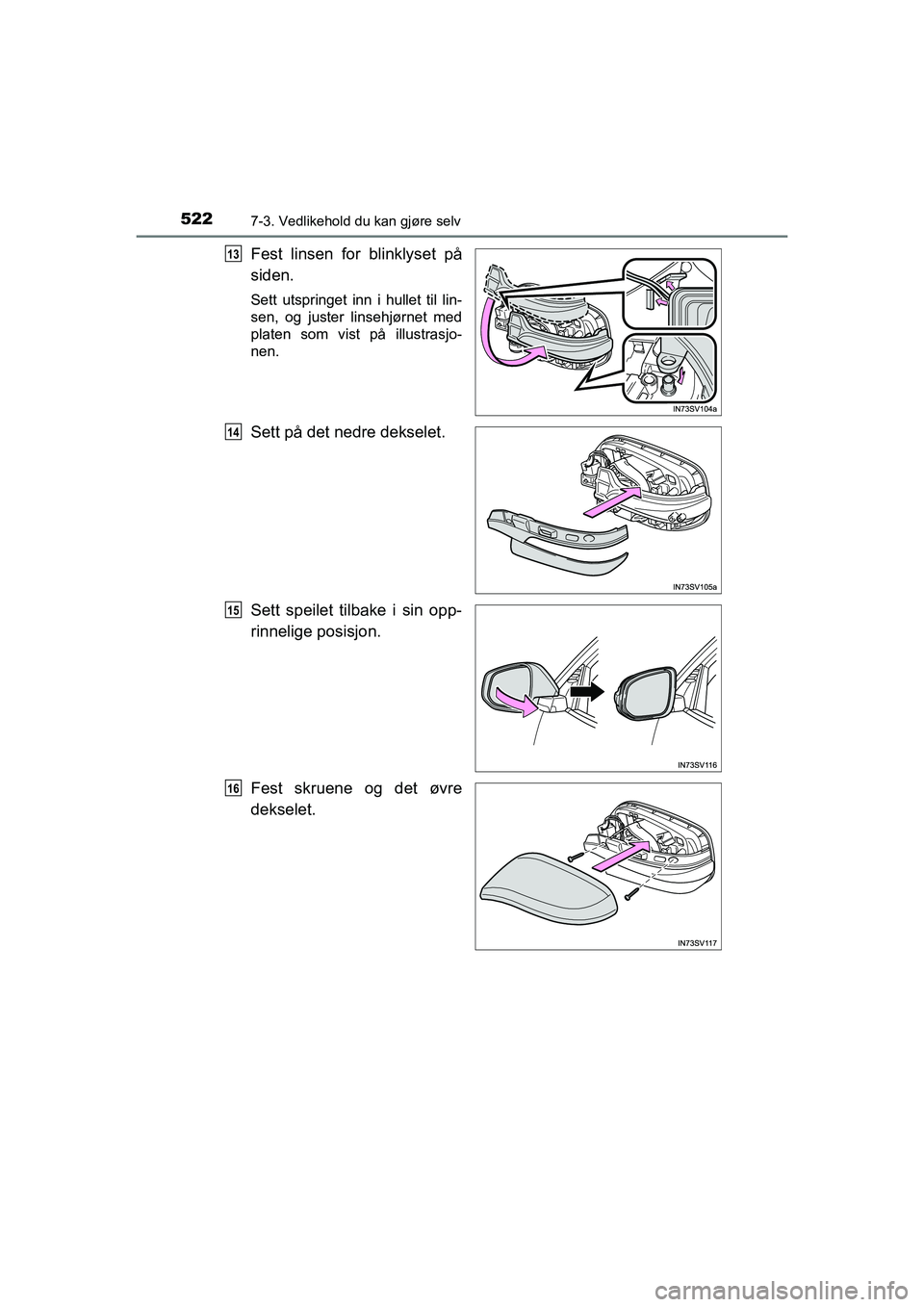

Fest linsen for blinklyset på
siden.
Sett utspringet inn i hullet til lin-
sen, og juster linsehjørnet med
platen som vist på illustrasjo-
nen.
Sett på det nedre dekselet.
Sett speilet tilbake i sin opp-
rinnelige posisjon.
Fest skruene og det øvre
dekselet.
13
14
15
16
OM0K641NO.book Page 522 Wednesday, February 10, 2021 1:44 PM

5237-3. Vedlikehold du kan gjøre selv
HILUX OM0K641NO
7
Vedlikehold og stell

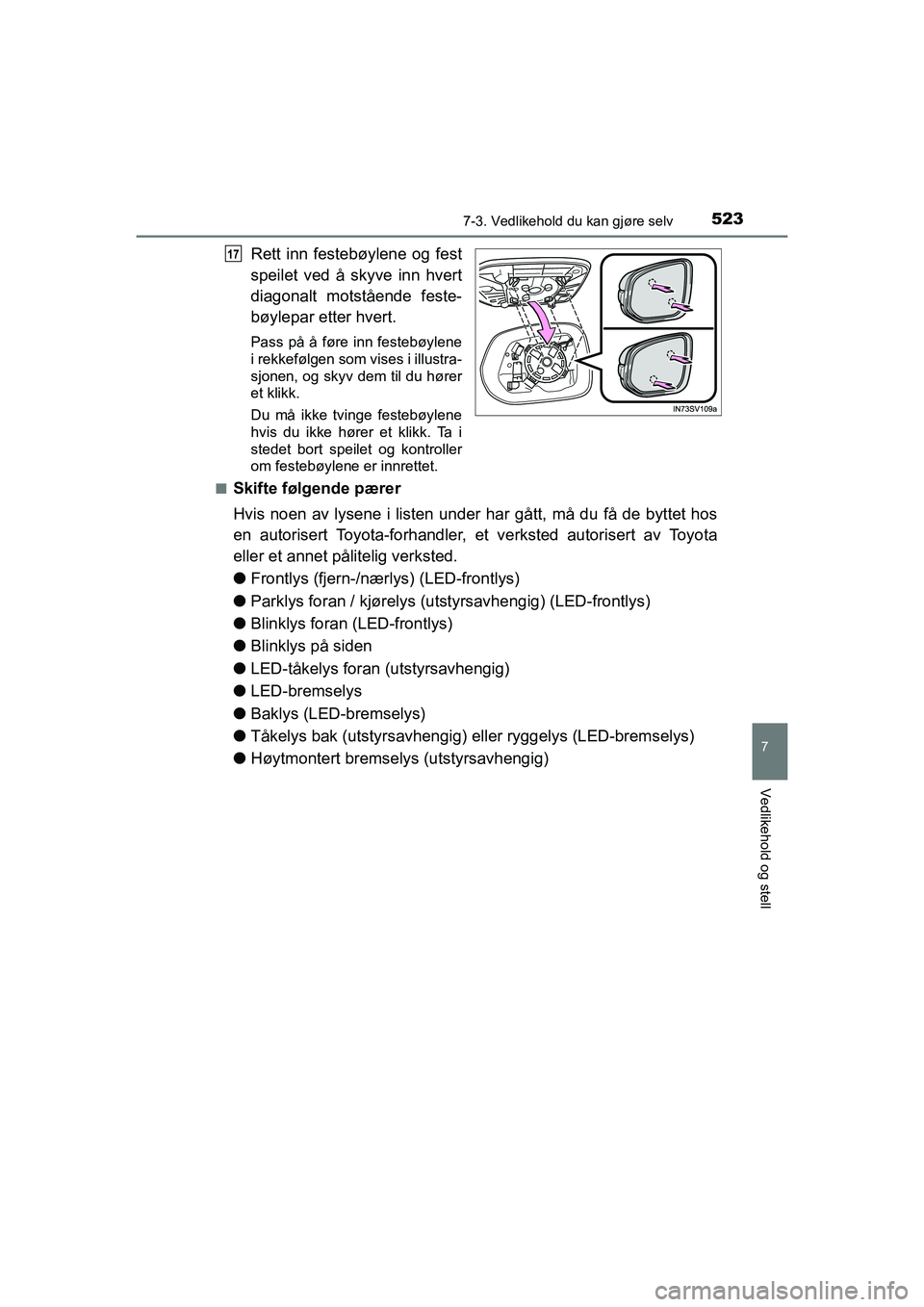

Rett inn festebøylene og fest
speilet ved å skyve inn hvert
diagonalt motstående feste-
bøylepar etter hvert.
Pass på å føre inn festebøylene
i rekkefølgen som vises i illustra-
sjonen, og skyv dem til du hører
et klikk.
Du må ikke tvinge festebøylene
hvis du ikke hører et klikk. Ta i
stedet bort speilet og kontroller
om festebøylene er innrettet.
n
Skifte følgende pærer
Hvis noen av lysene i listen under ha r gått, må du få de byttet hos
en autorisert Toyota-forhandler, et verksted autorisert av Toyota
eller et annet pålitelig verksted.
l Frontlys (fjern-/nærlys) (LED-frontlys)
l Parklys foran / kjørelys (utstyrsavhengig) (LED-frontlys)
l Blinklys foran (LED-frontlys)
l Blinklys på siden
l LED-tåkelys foran (utstyrsavhengig)
l LED-bremselys
l Baklys (LED-bremselys)
l Tåkelys bak (utstyrsavhengig) e ller ryggelys (LED-bremselys)
l Høytmontert bremselys (utstyrsavhengig)
17
OM0K641NO.book Page 523 Wednes day, February 10, 2021 1:44 PM

5247-3. Vedlikehold du kan gjøre selv
HILUX OM0K641NO

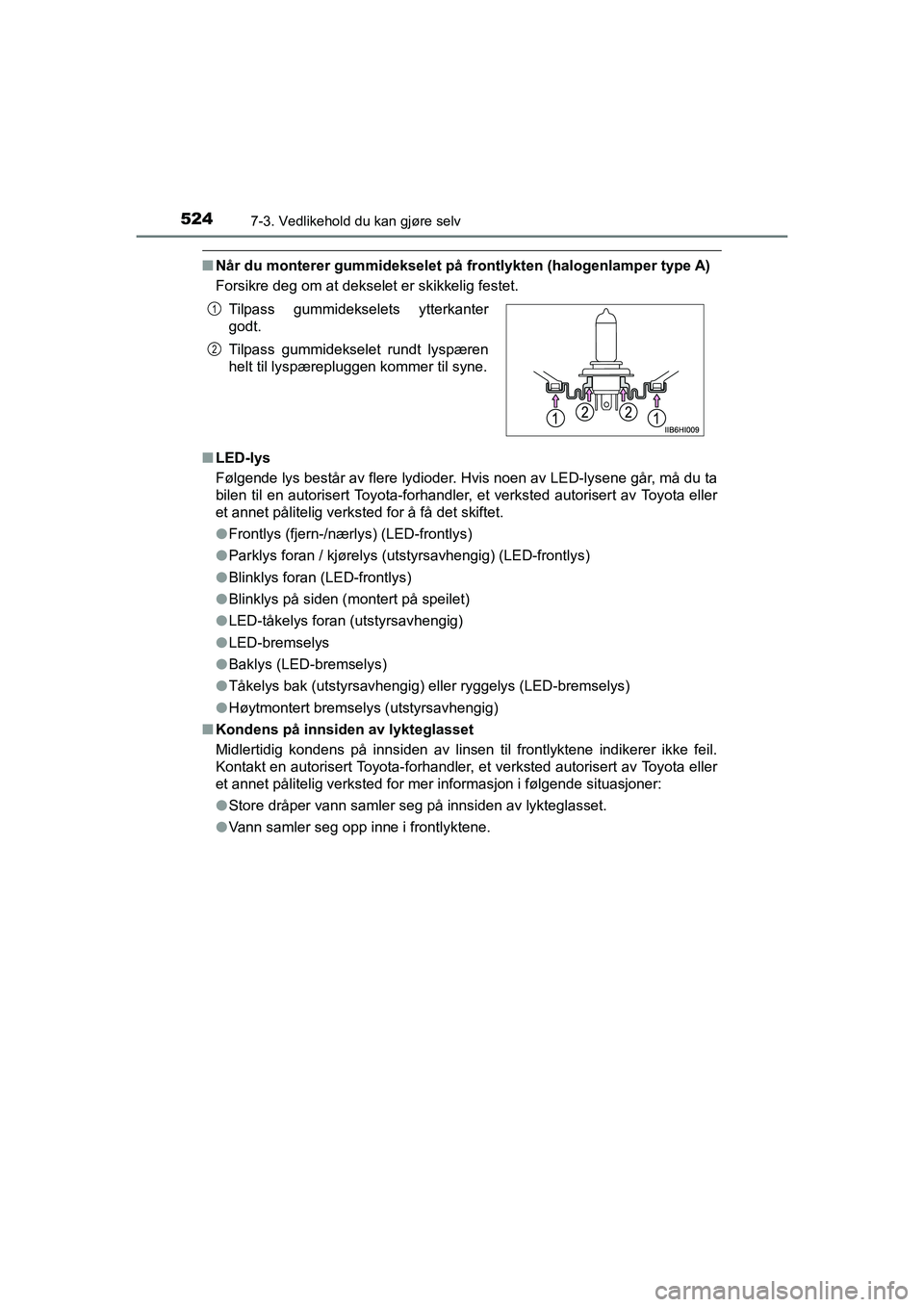

nNår du monterer gummidekselet på frontlykten (halogenlamper type A)
Forsikre deg om at dekselet er skikkelig festet.
n LED-lys
Følgende lys består av flere lydioder. Hvis noen av LED-lysene går, må du ta
bilen til en autorisert Toyota-forhandler, et verksted autorisert av Toyota eller
et annet pålitelig verksted for å få det skiftet.
lFrontlys (fjern-/nærlys) (LED-frontlys)
l Parklys foran / kjørelys (utstyrsavhengig) (LED-frontlys)
l Blinklys foran (LED-frontlys)
l Blinklys på siden (montert på speilet)
l LED-tåkelys foran (utstyrsavhengig)
l LED-bremselys
l Baklys (LED-bremselys)
l Tåkelys bak (utstyrsavhengig) eller ryggelys (LED-bremselys)
l Høytmontert bremselys (utstyrsavhengig)
n Kondens på innsiden av lykteglasset
Midlertidig kondens på innsiden av linsen til frontlyktene indikerer ikke feil.
Kontakt en autorisert Toyota-forhandler, et verksted autorisert av Toyota eller
et annet pålitelig verksted for mer informasjon i følgende situasj\
oner:
lStore dråper vann samler seg på innsiden av lykteglasset.
l Vann samler seg opp inne i frontlyktene. Tilpass gummidekselets ytterkanter
godt.
Tilpass gummidekselet rundt lyspæren
helt til lyspærepluggen kommer til syne.
1
2
OM0K641NO.book Page 524 Wednes day, February 10, 2021 1:44 PM

5257-3. Vedlikehold du kan gjøre selv
HILUX OM0K641NO
7
Vedlikehold og stell
ADVARSEL
nSkifte av lyspærer
l Slå av lysene. Ikke prøv å skifte lyspæren like etter at du har slått av
lysene.
Pærene blir meget varme og kan gi forbrenninger.
l Ikke rør pæreglasset med bare fingrene. Når du ikke kan unngå å holde i
glassdelen, må du holde i den med en ren, tørr klut for å unngå at pæren
kommer i kontakt med fukt og olje.
Hvis lyspæren ripes opp eller slippes ned, kan den slutte å virke eller
sprekke.
l Sett lyspærene og deler som brukes til å feste dem, helt på plass. Gjør du
ikke det, kan det føre til skader, brann eller at vann kommer inn i frontlyk-
ten. Det kan skade frontlyktene og føre til at det dannes kondens på lykte-
glasset.
l Ikke prøv å reparere eller ta fra hv erandre lyspærer, kontakter, elektriske
kretser eller komponentdeler.
Det kan føre til alvorlige personskader grunnet elektrisk støt.
n Hindre skade eller brann
l Kontroller at alle lyspærene er satt skikkelig på plass og låst fast.
l Kontroller styrken på pæren før den settes på plass, for å forhindre varme-
skader.
OBS
nNår du skifter den utvendige belysningen ved frontdørene
Hvis frontruten hindrer deg i å utføre skiftingen, kan du åpne vinduet på
siden du arbeider på for å sørge for tilstrekkelig arbeidsrom. Fortsetter du å
utføre arbeidet uten at du har tilstrekkelig arbeidsrom, kan du ripe opp bilen.
OM0K641NO.book Page 525 Wednes day, February 10, 2021 1:44 PM

5267-3. Vedlikehold du kan gjøre selv
HILUX OM0K641NO
