2021 TOYOTA HILUX Instruksjoner for bruk (in Norwegian)

5598-2. Tiltak i en nødssituasjon

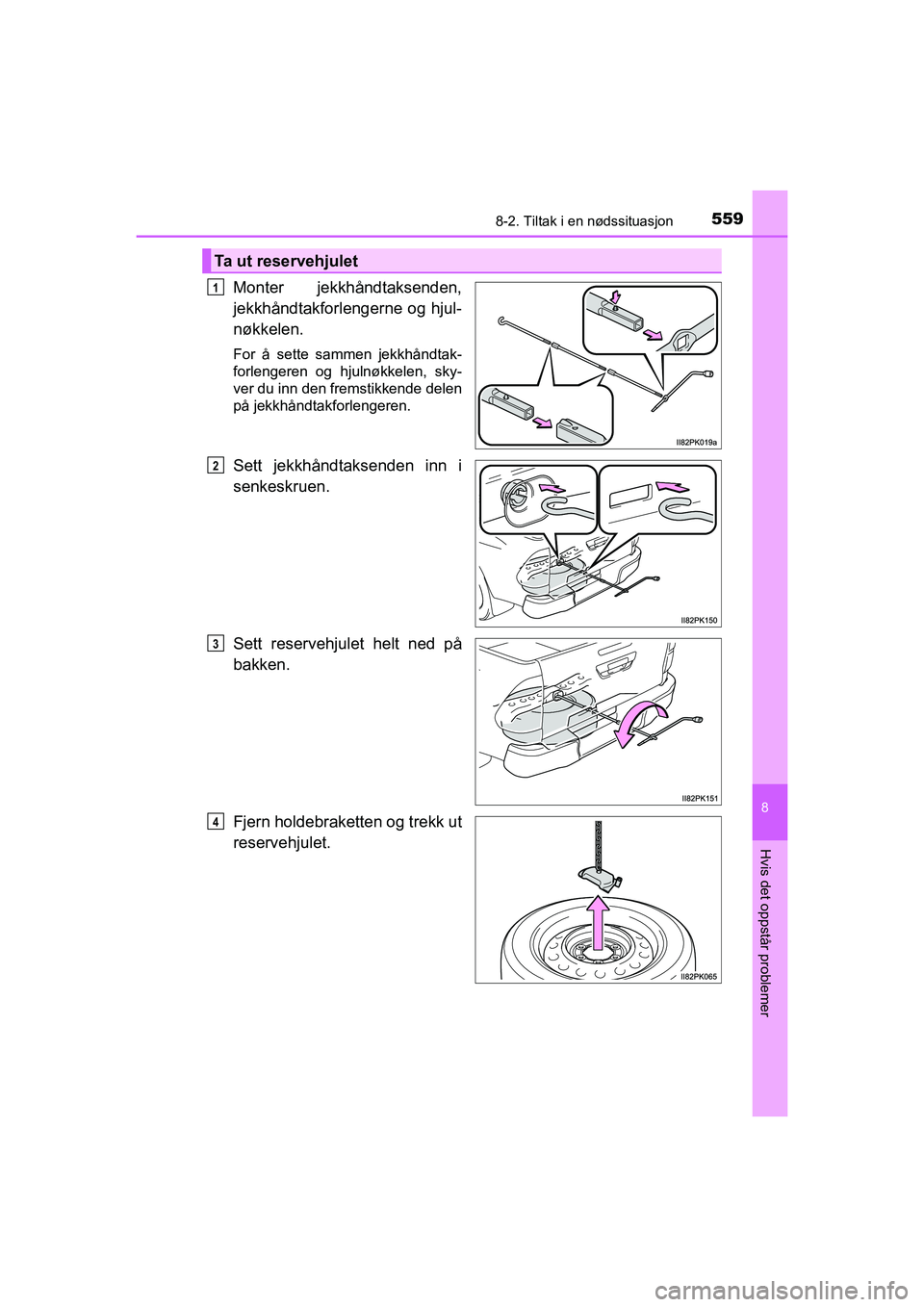

HILUX OM0K641NO
8
Hvis det oppstår problemer
Monter jekkhåndtaksenden,
jekkhåndtakforlengerne og hjul-
nøkkelen.
For å sette sammen jekkhåndtak-
forlengeren og hjulnøkkelen, sky-
ver du inn den fremstikkende delen
på jekkhåndtakforlengeren.
Sett jekkhåndtaksenden inn i
senkeskruen.
Sett reservehjulet helt ned på
bakken.
Fjern holdebraketten og trekk ut
reservehjulet.
Ta ut reservehjulet
1
2
3
4
OM0K641NO.book Page 559 Wednesday, February 10, 2021 1:44 PM

5608-2. Tiltak i en nødssituasjon

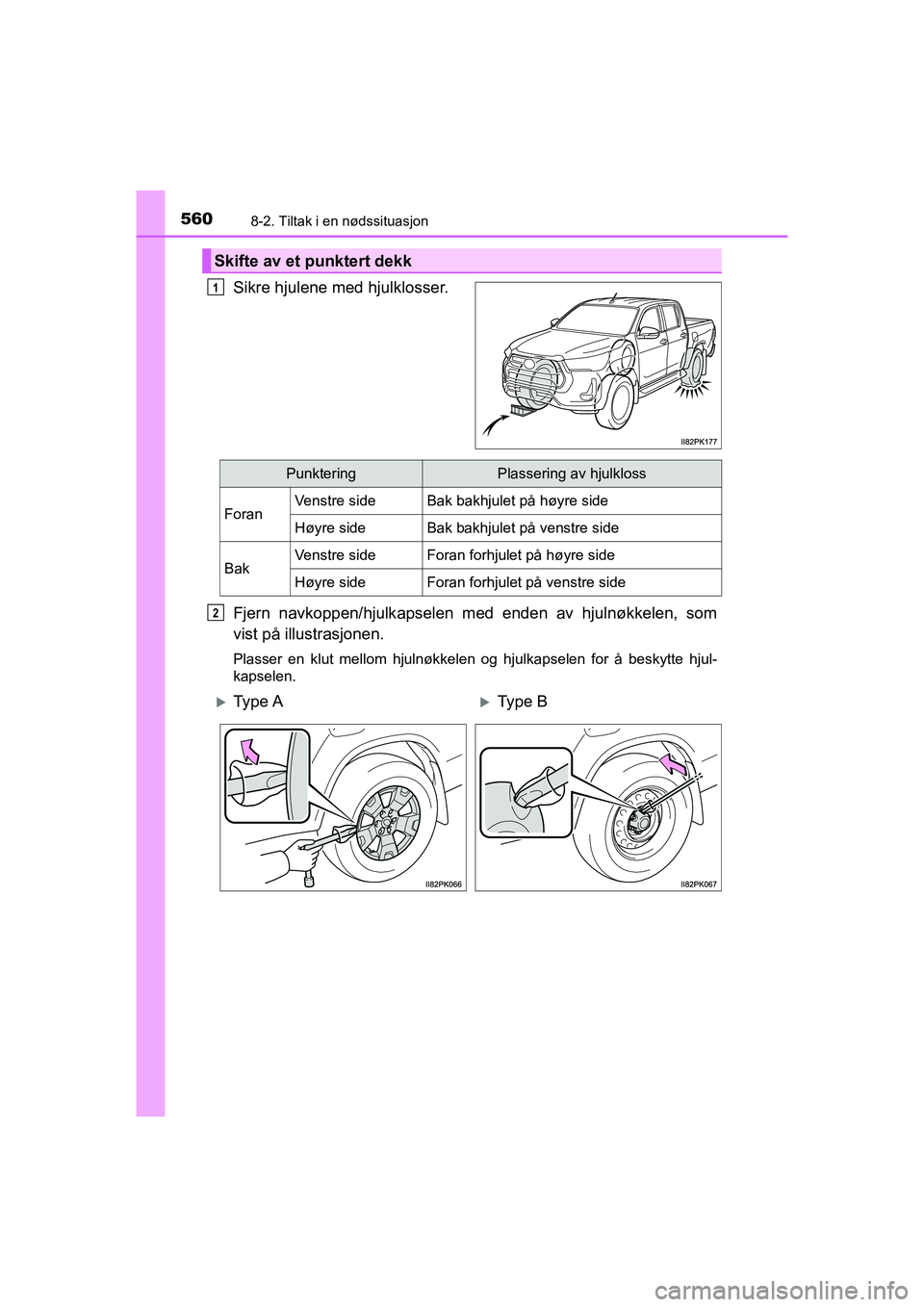

HILUX OM0K641NO
Sikre hjulene med hjulklosser.
Fjern navkoppen/hjulkapselen med enden av hjulnøkkelen, som
vist på illustrasjonen.
Plasser en klut mellom hjulnøkkelen og hjulkapselen for å beskytte hjul-
kapselen.
Skifte av et punktert dekk
1
PunkteringPlassering av hjulkloss
ForanVenstre sideBak bakhjulet på høyre side
Høyre sideBak bakhjulet på venstre side
BakVenstre sideForan forhjulet på høyre side
Høyre sideForan forhjulet på venstre side
2
Ty p e AType B
OM0K641NO.book Page 560 Wednes day, February 10, 2021 1:44 PM

5618-2. Tiltak i en nødssituasjon

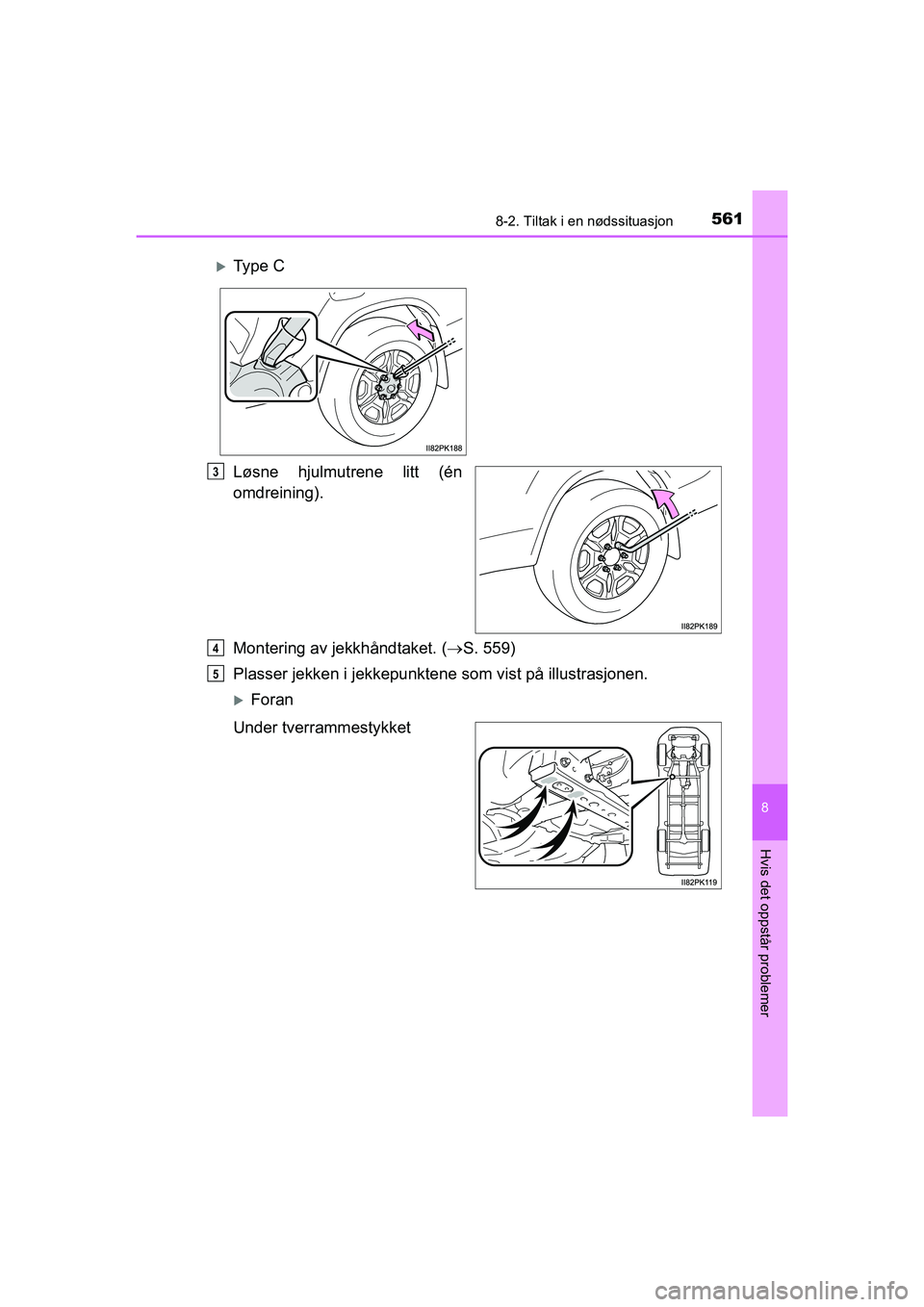

HILUX OM0K641NO
8
Hvis det oppstår problemer
Løsne hjulmutrene litt (én
omdreining).
Montering av jekkhåndtaket. (S. 559)
Plasser jekken i jekkepunkte ne som vist på illustrasjonen.
Foran
Under tverrammestykket
Ty p e C
3
4
5
OM0K641NO.book Page 561 Wednes day, February 10, 2021 1:44 PM

5628-2. Tiltak i en nødssituasjon

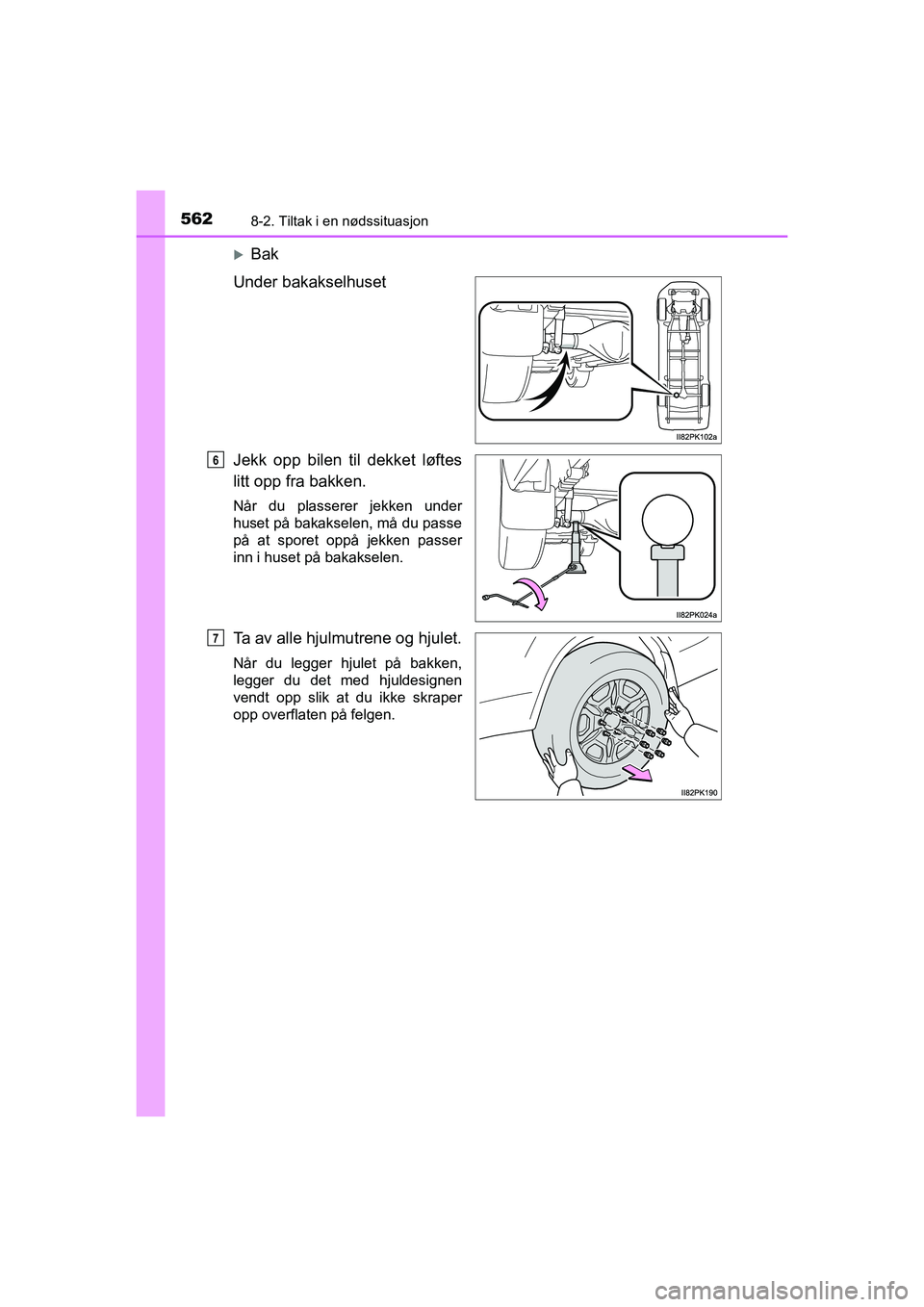

HILUX OM0K641NO
Bak
Under bakakselhuset
Jekk opp bilen til dekket løftes
litt opp fra bakken.
Når du plasserer jekken under
huset på bakakselen, må du passe
på at sporet oppå jekken passer
inn i huset på bakakselen.
Ta av alle hjulmutrene og hjulet.
Når du legger hjulet på bakken,
legger du det med hjuldesignen
vendt opp slik at du ikke skraper
opp overflaten på felgen.
6
7
OM0K641NO.book Page 562 Wednes day, February 10, 2021 1:44 PM

5638-2. Tiltak i en nødssituasjon

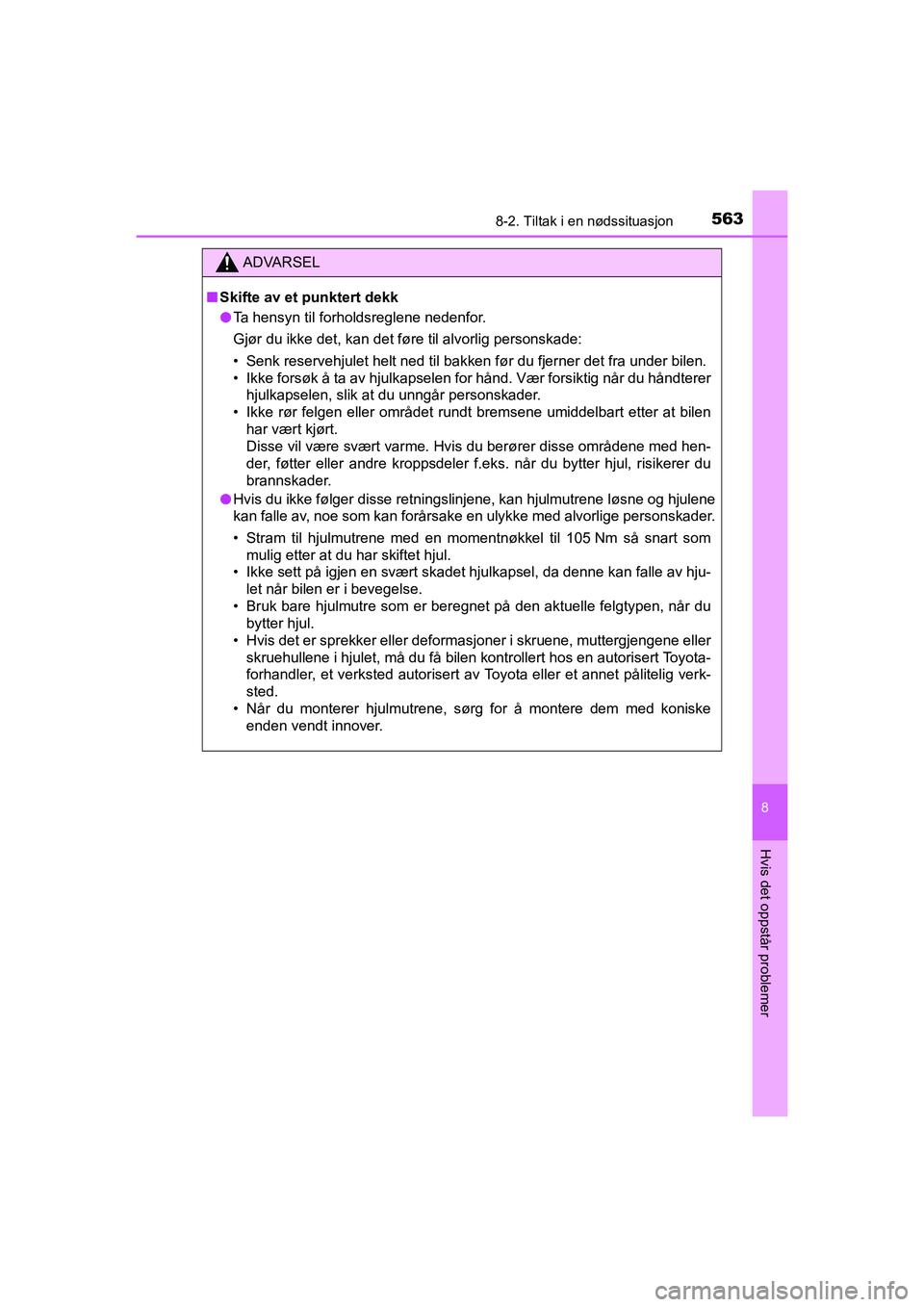

HILUX OM0K641NO
8
Hvis det oppstår problemer
ADVARSEL
nSkifte av et punktert dekk
l Ta hensyn til forholdsreglene nedenfor.
Gjør du ikke det, kan det føre til alvorlig personskade:
• Senk reservehjulet helt ned til bakken før du fjerner det fra under bilen.
• Ikke forsøk å ta av hjulkapselen for hånd. Vær forsiktig når du håndterer
hjulkapselen, slik at du unngår personskader.
• Ikke rør felgen eller området rundt bremsene umiddelbart etter at bilen
har vært kjørt.
Disse vil være svært varme. Hvis du berører disse områdene med hen-
der, føtter eller andre kroppsdeler f.eks. når du bytter hjul, risikerer du
brannskader.
l Hvis du ikke følger disse retningslinjene, kan hjulmutrene løsne o\
g hjulene
kan falle av, noe som kan forårsake en ulykke med alvorlige personskader.
• Stram til hjulmutrene med en momentnøkkel til 105 Nm så snart som
mulig etter at du har skiftet hjul.
• Ikke sett på igjen en svært skadet hjulkapsel, da denne kan falle av hju- let når bilen er i bevegelse.
• Bruk bare hjulmutre som er beregnet på den aktuelle felgtypen, når du bytter hjul.
• Hvis det er sprekker eller deformasjoner i skruene, muttergjengene eller
skruehullene i hjulet, må du få bilen kontrollert hos en autorisert Toyota-
forhandler, et verksted autorisert av Toyota eller et annet pålitelig verk-
sted.
• Når du monterer hjulmutrene, sørg for å montere dem med koniske enden vendt innover.
OM0K641NO.book Page 563 Wednes day, February 10, 2021 1:44 PM

5648-2. Tiltak i en nødssituasjon

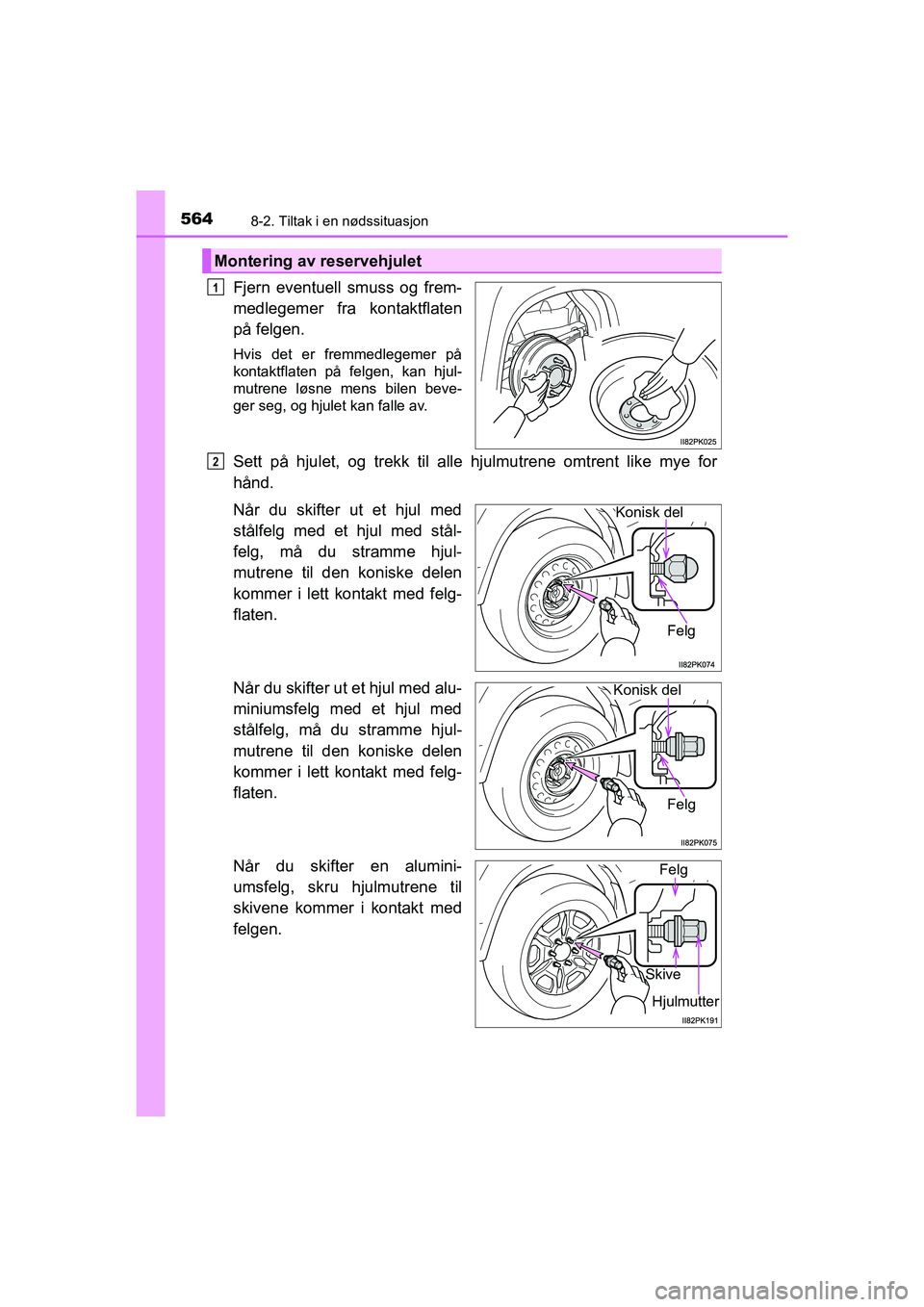

HILUX OM0K641NO
Fjern eventuell smuss og frem-
medlegemer fra kontaktflaten
på felgen.
Hvis det er fremmedlegemer på
kontaktflaten på felgen, kan hjul-
mutrene løsne mens bilen beve-
ger seg, og hjulet kan falle av.
Sett på hjulet, og trekk til alle hjulmutrene omtrent like mye for
hånd.
Når du skifter ut et hjul med
stålfelg med et hjul med stål-
felg, må du stramme hjul-
mutrene til den koniske delen
kommer i lett kontakt med felg-
flaten.
Når du skifter ut et hjul med alu-
miniumsfelg med et hjul med
stålfelg, må du stramme hjul-
mutrene til den koniske delen
kommer i lett kontakt med felg-
flaten.
Når du skifter en alumini-
umsfelg, skru hjulmutrene til
skivene kommer i kontakt med
felgen.
Montering av reservehjulet
1
2
Felg
Konisk del
Konisk delFelg
Skive
Hjulmutter
Felg
OM0K641NO.book Page 564 Wednes day, February 10, 2021 1:44 PM

5658-2. Tiltak i en nødssituasjon

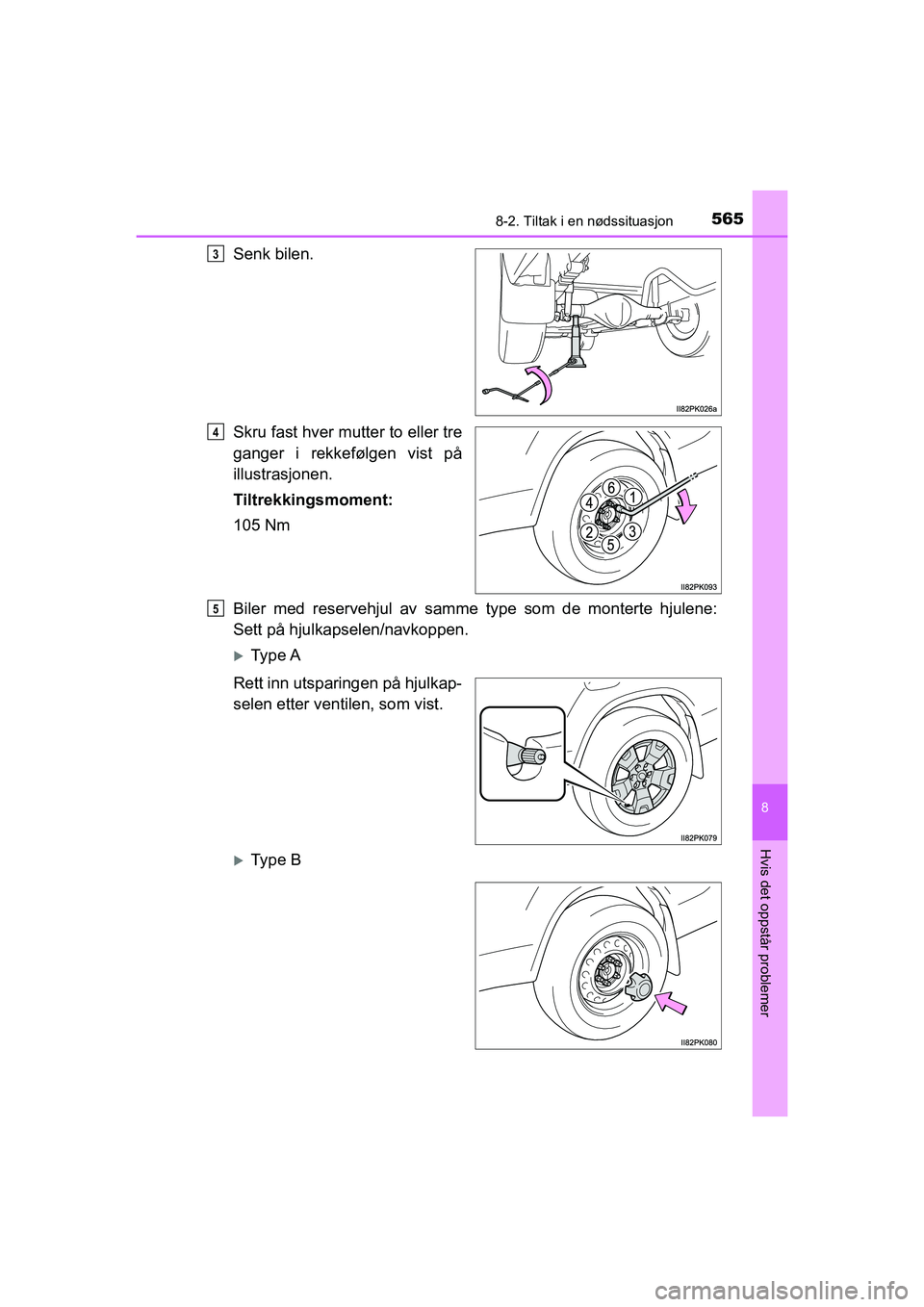

HILUX OM0K641NO
8
Hvis det oppstår problemer
Senk bilen.
Skru fast hver mutter to eller tre
ganger i rekkefølgen vist på
illustrasjonen.
Tiltrekkingsmoment:
105 Nm
Biler med reservehjul av samme type som de monterte hjulene:
Sett på hjulkapselen/navkoppen.
Type A
Rett inn utsparingen på hjulkap-
selen etter ventilen, som vist.
Type B
3
4
5
OM0K641NO.book Page 565 Wednes day, February 10, 2021 1:44 PM

5668-2. Tiltak i en nødssituasjon

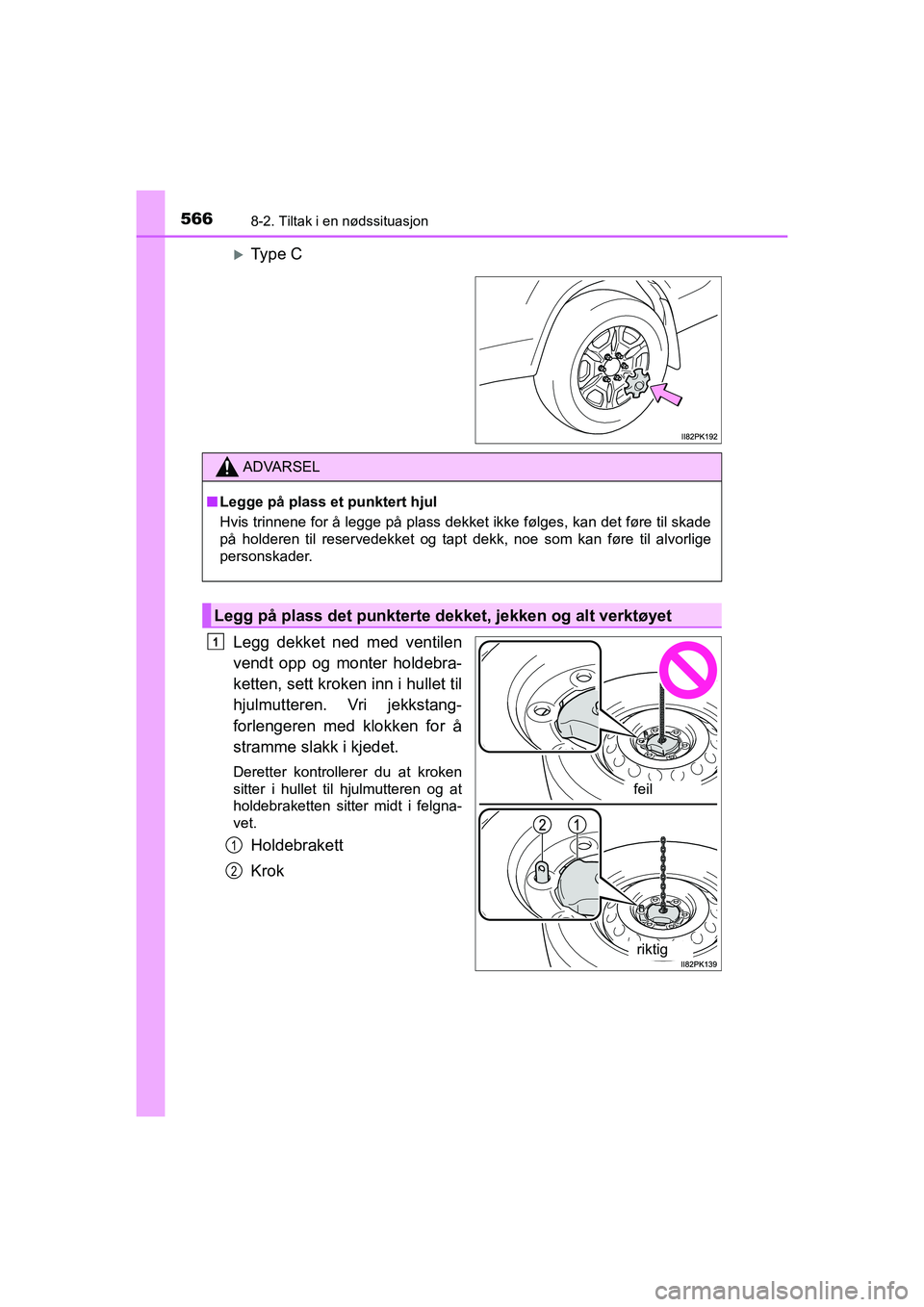

HILUX OM0K641NO
Type C
Legg dekket ned med ventilen
vendt opp og monter holdebra-
ketten, sett kroken inn i hullet til
hjulmutteren. Vri jekkstang-
forlengeren med klokken for å
stramme slakk i kjedet.
Deretter kontrollerer du at kroken
sitter i hullet til hjulmutteren og at
holdebraketten sitter midt i felgna-
vet.
Holdebrakett
Krok
ADVARSEL
n Legge på plass et punktert hjul
Hvis trinnene for å legge på plass dekket ikke følges, kan det føre til skade
på holderen til reservedekket og tapt dekk, noe som kan føre til alvorlige
personskader.
Legg på plass det punkterte dekk et, jekken og alt verktøyet
feil
riktig
1
1
2
