2021 TOYOTA HILUX Instruksjoner for bruk (in Norwegian)

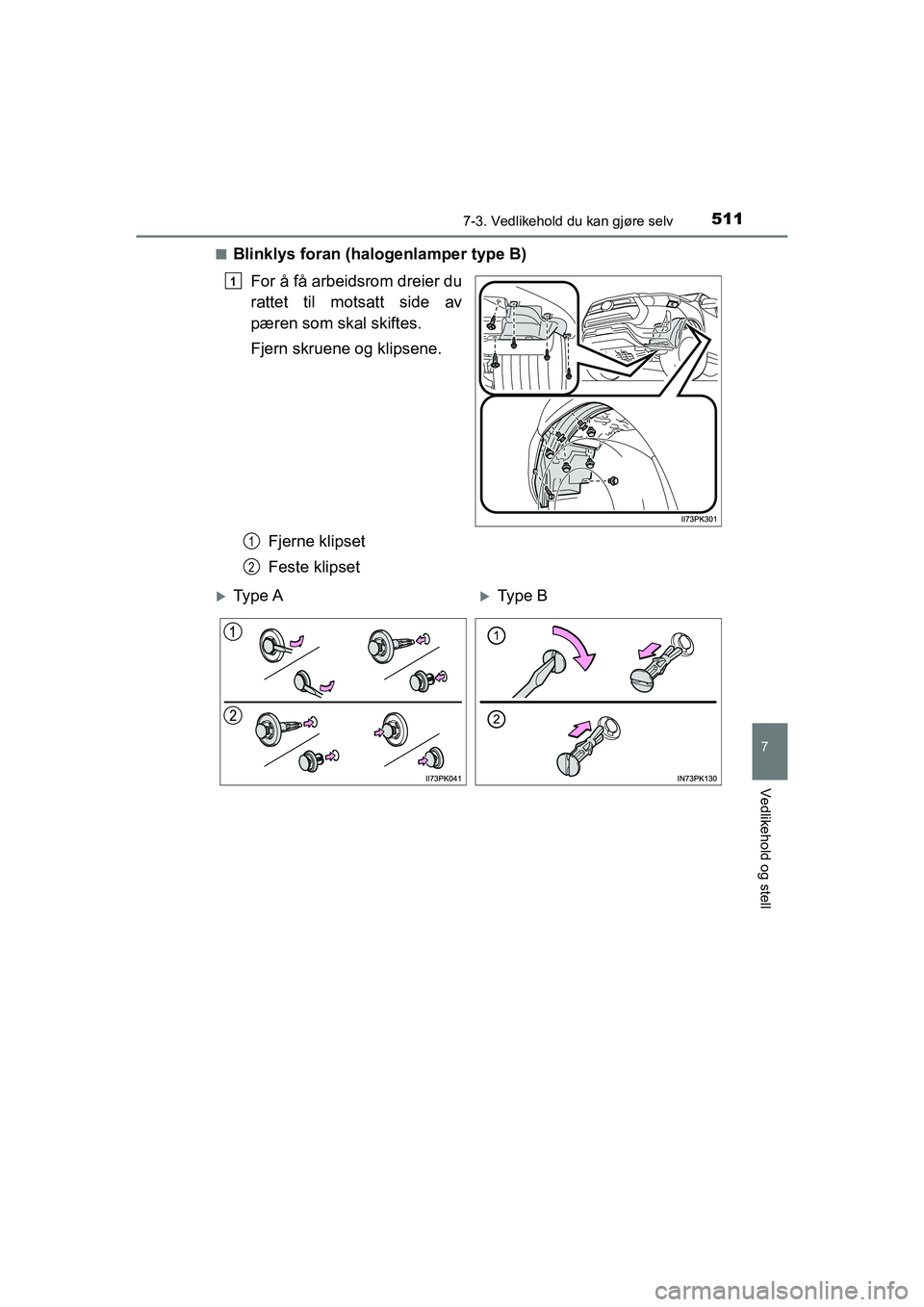

5117-3. Vedlikehold du kan gjøre selv
HILUX OM0K641NO
7
Vedlikehold og stell
nBlinklys foran (halogenlamper type B)For å få arbeidsrom dreier du
rattet til motsatt side av
pæren som skal skiftes.
Fjern skruene og klipsene.
Fjerne klipset
Feste klipset
1
1
2
Ty p e AType B
OM0K641NO.book Page 511 Wednes day, February 10, 2021 1:44 PM

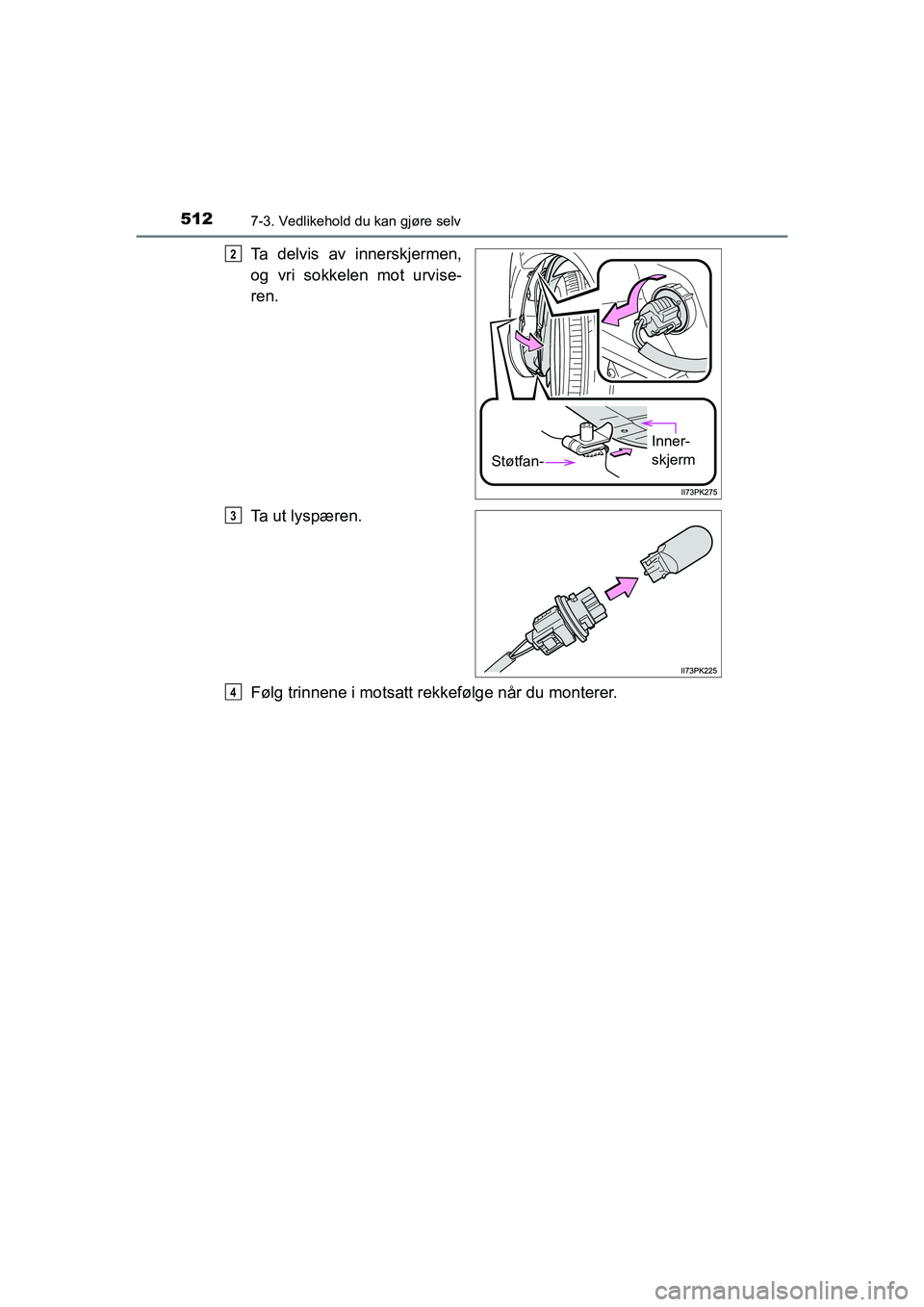

5127-3. Vedlikehold du kan gjøre selv
HILUX OM0K641NO
Ta delvis av innerskjermen,
og vri sokkelen mot urvise-
ren.
Ta ut lyspæren.
Følg trinnene i motsatt rekkefølge når du monterer.
Støtfan-
Inner-
skjerm
2
3
4
OM0K641NO.book Page 512 Wednesday, February 10, 2021 1:44 PM

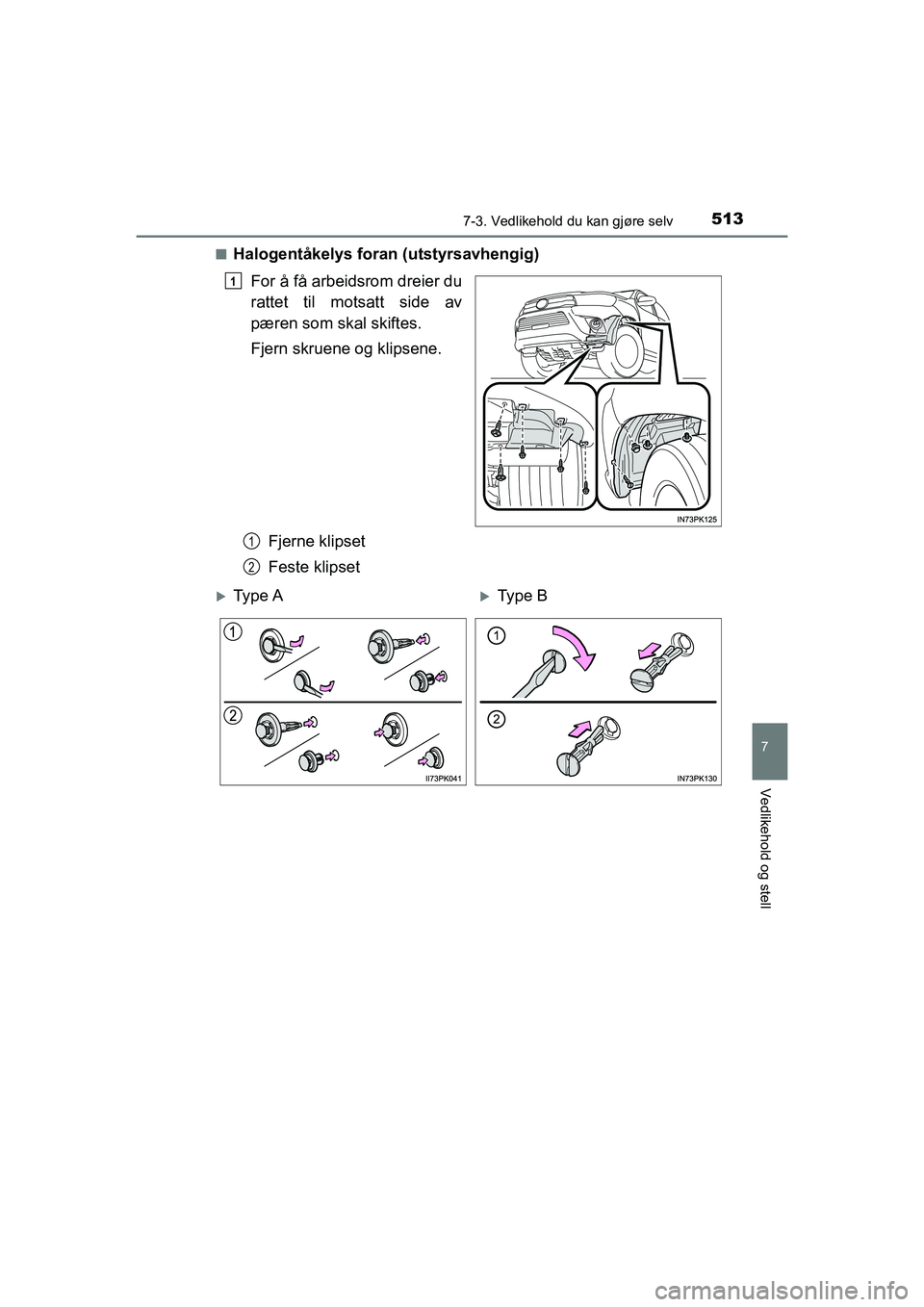

5137-3. Vedlikehold du kan gjøre selv
HILUX OM0K641NO
7
Vedlikehold og stell
nHalogentåkelys foran (utstyrsavhengig)For å få arbeidsrom dreier du
rattet til motsatt side av
pæren som skal skiftes.
Fjern skruene og klipsene.
Fjerne klipset
Feste klipset
1
1
2
Ty p e AType B
OM0K641NO.book Page 513 Wednes day, February 10, 2021 1:44 PM

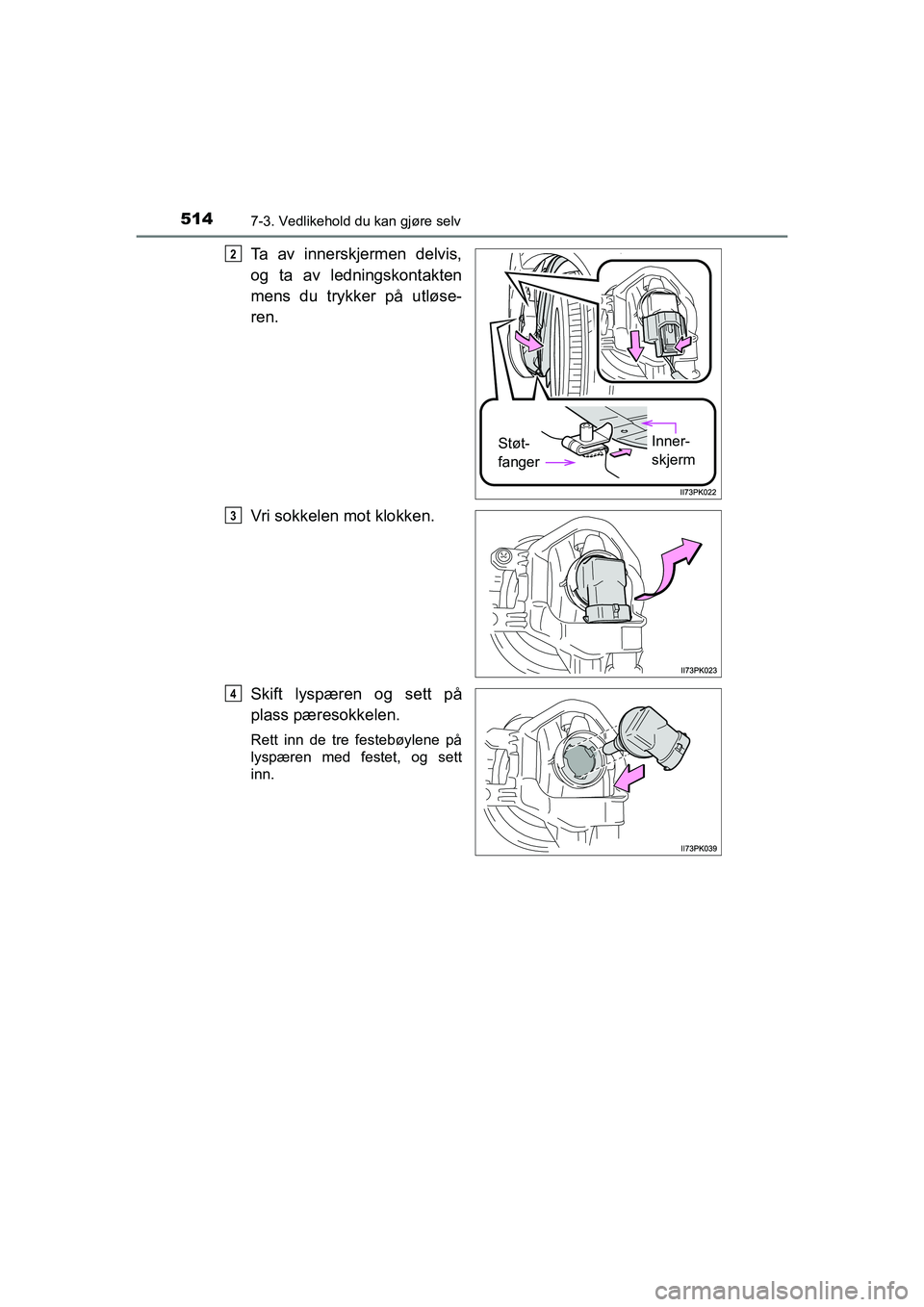

5147-3. Vedlikehold du kan gjøre selv
HILUX OM0K641NO
Ta av innerskjermen delvis,
og ta av ledningskontakten
mens du trykker på utløse-
ren.
Vri sokkelen mot klokken.
Skift lyspæren og sett på
plass pæresokkelen.
Rett inn de tre festebøylene på
lyspæren med festet, og sett
inn.
Støt-
fangerInner-
skjerm
2
3
4
OM0K641NO.book Page 514 Wednesday, February 10, 2021 1:44 PM

5157-3. Vedlikehold du kan gjøre selv
HILUX OM0K641NO
7
Vedlikehold og stell
Vri og fest pæresokkelen.
Sett i kontakten.
Beveg sokkelen lett for å se at
den ikke er løs. Slå på tåkely-
sene foran én gang og bekreft
visuelt at det ikke siver noe lys
ut gjennom festet.
Sett innerskjermen, skruer og klips tilbake på plass ved å rever-
sere prosedyren i trinn og .
5
6
7
12
OM0K641NO.book Page 515 Wednes day, February 10, 2021 1:44 PM

5167-3. Vedlikehold du kan gjøre selv
HILUX OM0K641NOn
Bremse-/baklys, blinklys bak, ryggelys og tåkelys bak
(utstyrsavhengig) (uten LED-bremselys)
Ta ut festeboltene og trekk
enheten sidelengs for å
fjerne den.
Vri sokkelen mot klokken.Bremse-/baklys
Blinklys bak
Ryggelys eller tåkelys bak
Ta ut lyspæren. Bremse-/baklys
Blinklys bak
Ryggelys eller tåkelys bak
Følg trinnene i motsatt rekkefølge når du monterer.
1
2
1
2
3
3
1
2
3
4
OM0K641NO.book Page 516 Wednes day, February 10, 2021 1:44 PM

5177-3. Vedlikehold du kan gjøre selv
HILUX OM0K641NO
7
Vedlikehold og stell
nBlinklys bak (med LED-bremselys)Ta ut festeboltene og trekk
enheten sidelengs for å
fjerne den.
Vri sokkelen mot klokken.
Ta ut lyspæren.
Følg trinnene i motsatt rekkefølge når du monterer.
1
2
3
4
OM0K641NO.book Page 517 Wednes day, February 10, 2021 1:44 PM

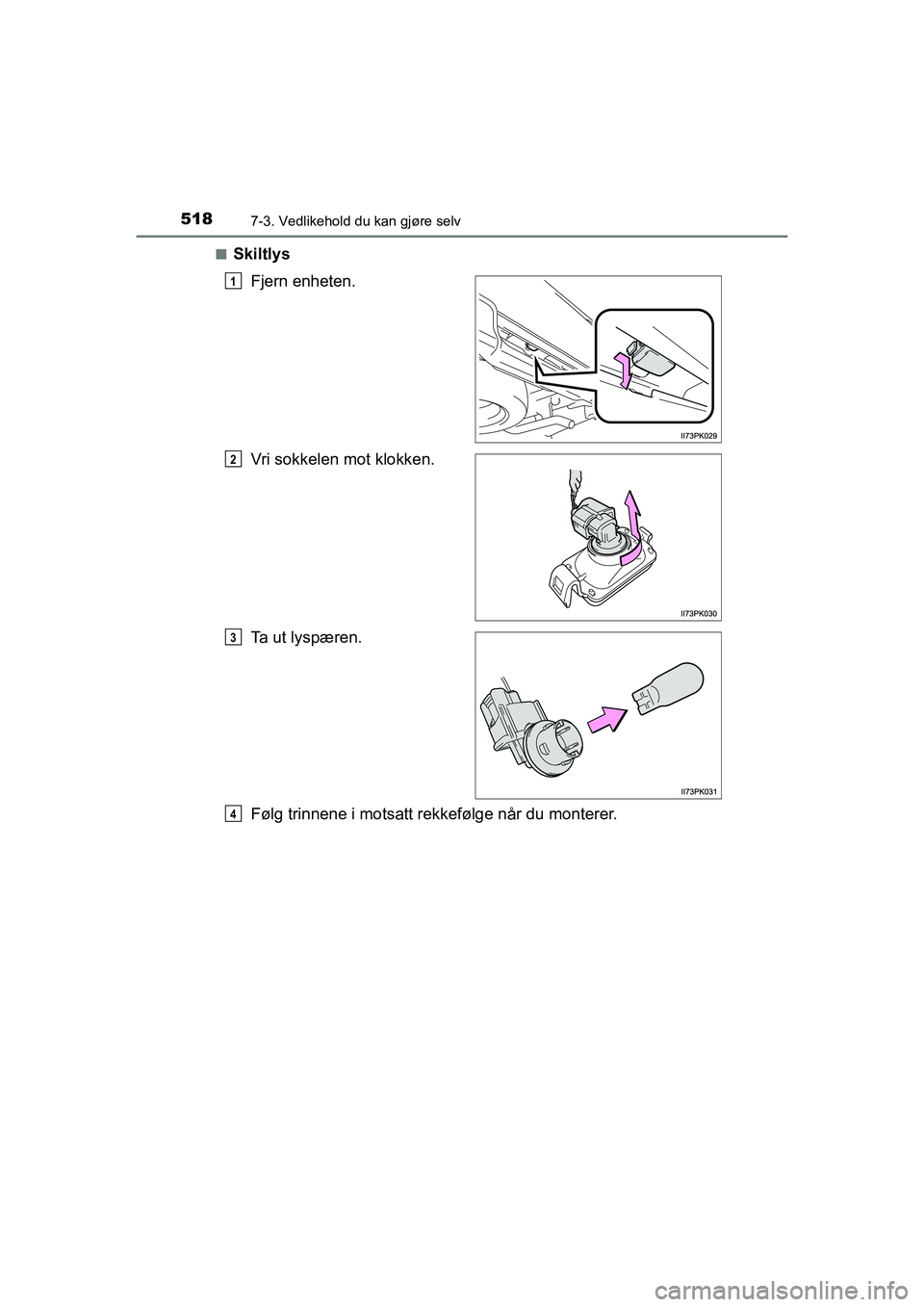

5187-3. Vedlikehold du kan gjøre selv
HILUX OM0K641NOn
Skiltlys
Fjern enheten.
Vri sokkelen mot klokken.
Ta ut lyspæren.
Følg trinnene i motsatt rekkefølge når du monterer.
1
2
3
4
OM0K641NO.book Page 518 Wednes day, February 10, 2021 1:44 PM
