2021 TOYOTA HILUX Instruksjoner for bruk (in Norwegian)

4957-3. Vedlikehold du kan gjøre selv
HILUX OM0K641NO
7
Vedlikehold og stell

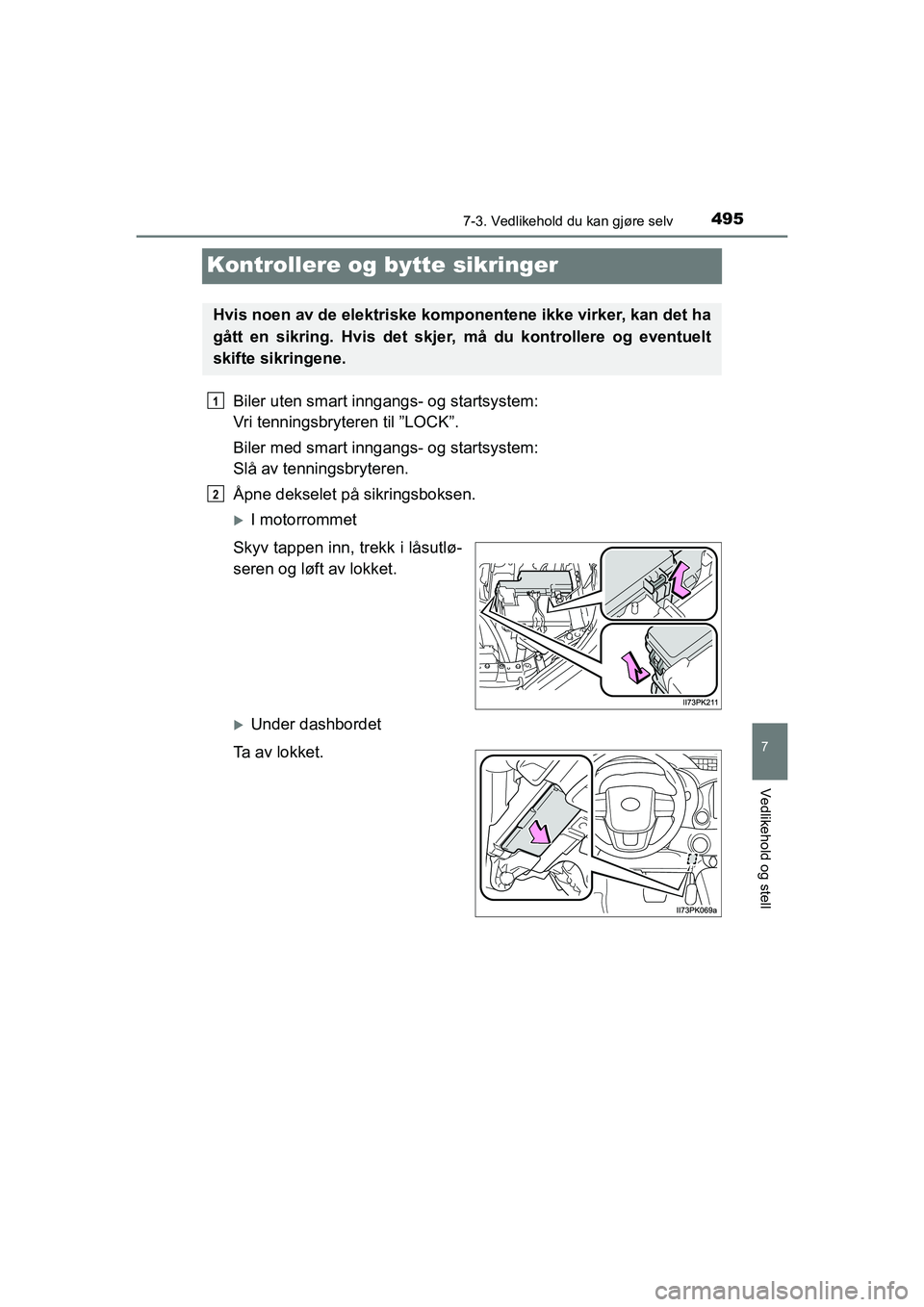

Kontrollere og bytte sikringer
Biler uten smart inngangs- og startsystem:
Vri tenningsbryteren til ”LOCK”.
Biler med smart inngangs- og startsystem:
Slå av tenningsbryteren.
Åpne dekselet på sikringsboksen.
I motorrommet
Skyv tappen inn, trekk i låsutlø-
seren og løft av lokket.
Under dashbordet
Ta av lokket.
Hvis noen av de elektriske komponentene ikke virker, kan det ha
gått en sikring. Hvis det skjer, må du kontrollere og eventuelt
skifte sikringene.
1
2
OM0K641NO.book Page 495 Wednes day, February 10, 2021 1:44 PM

4967-3. Vedlikehold du kan gjøre selv
HILUX OM0K641NO

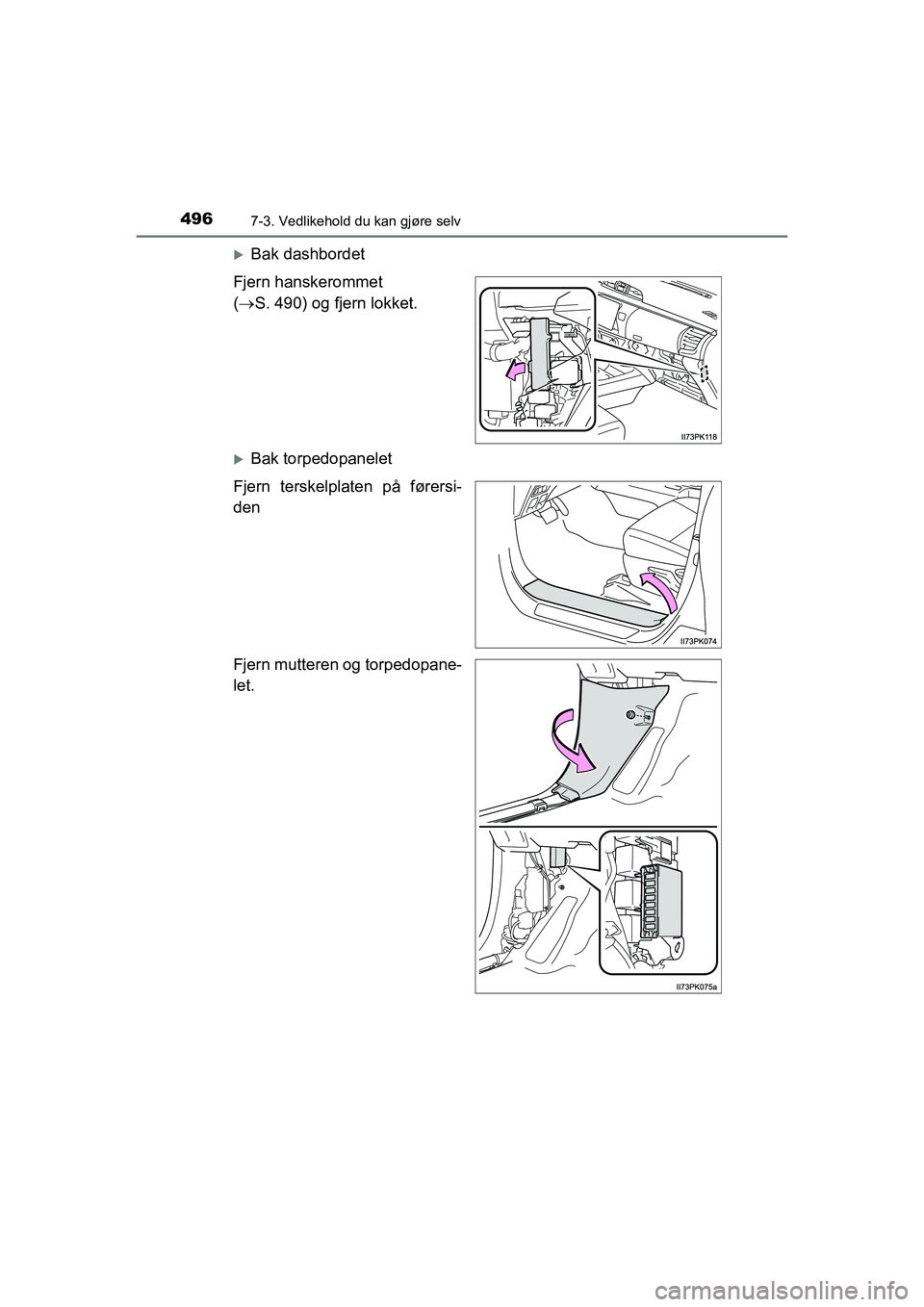

Bak dashbordet
Fjern hanskerommet
(  S. 490) og fjern lokket.
Bak torpedopanelet
Fjern terskelplaten på førersi-
den
Fjern mutteren og torpedopane-
let.
OM0K641NO.book Page 496 Wednes day, February 10, 2021 1:44 PM

4977-3. Vedlikehold du kan gjøre selv
HILUX OM0K641NO
7
Vedlikehold og stell

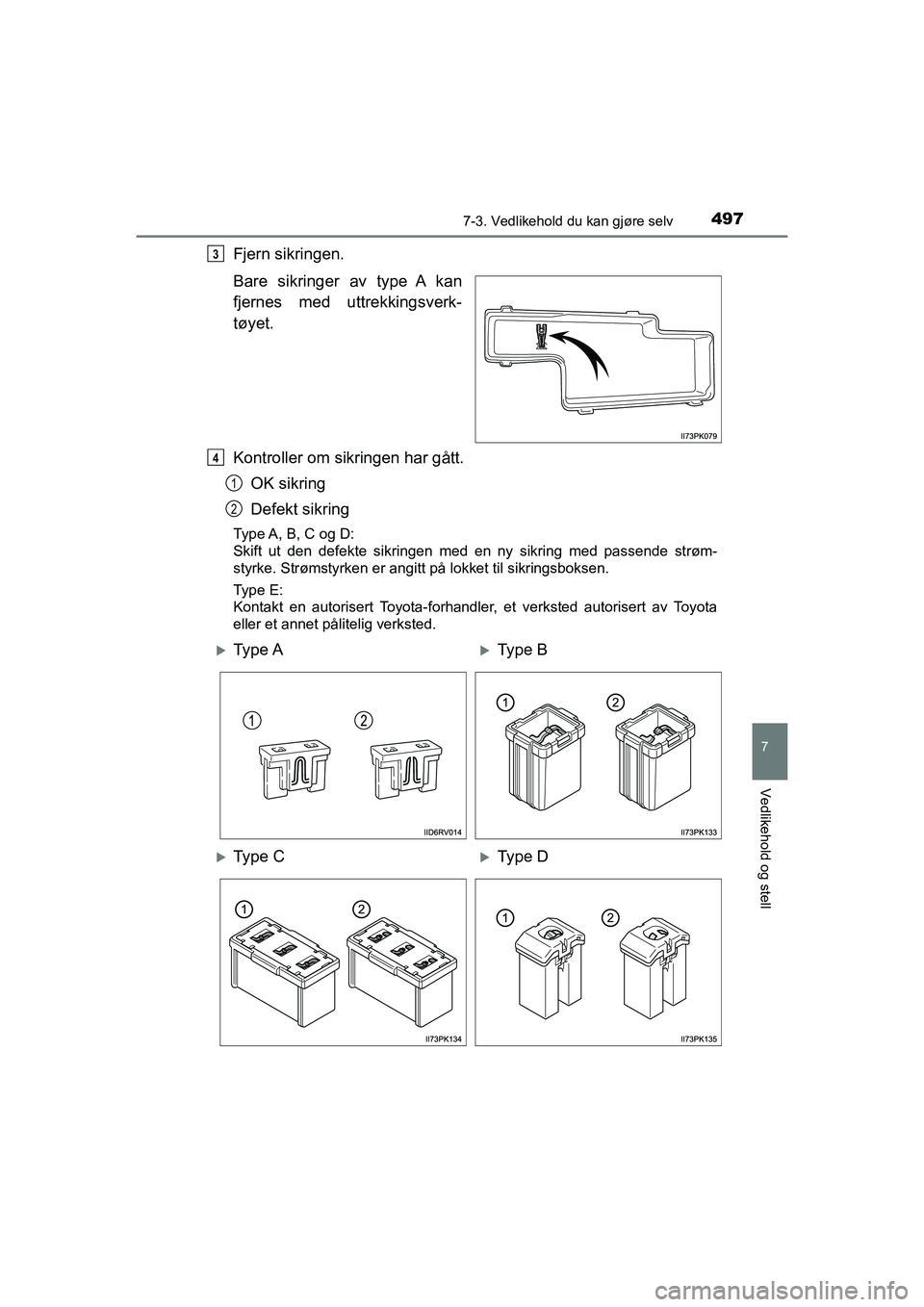

Fjern sikringen.
Bare sikringer av type A kan
fjernes med uttrekkingsverk-
tøyet.
Kontroller om sikringen har gått.OK sikring
Defekt sikring
Type A, B, C og D:
Skift ut den defekte sikringen med en ny sikring med passende strøm-
styrke. Strømstyrken er angitt på lokket til sikringsboksen.
Type E:
Kontakt en autorisert Toyota-forhandler, et verksted autorisert av Toyota
eller et annet pålitelig verksted.
3
4
1
2
Ty p e AType B
Ty p e CType D
OM0K641NO.book Page 497 Wednes day, February 10, 2021 1:44 PM

4987-3. Vedlikehold du kan gjøre selv
HILUX OM0K641NO

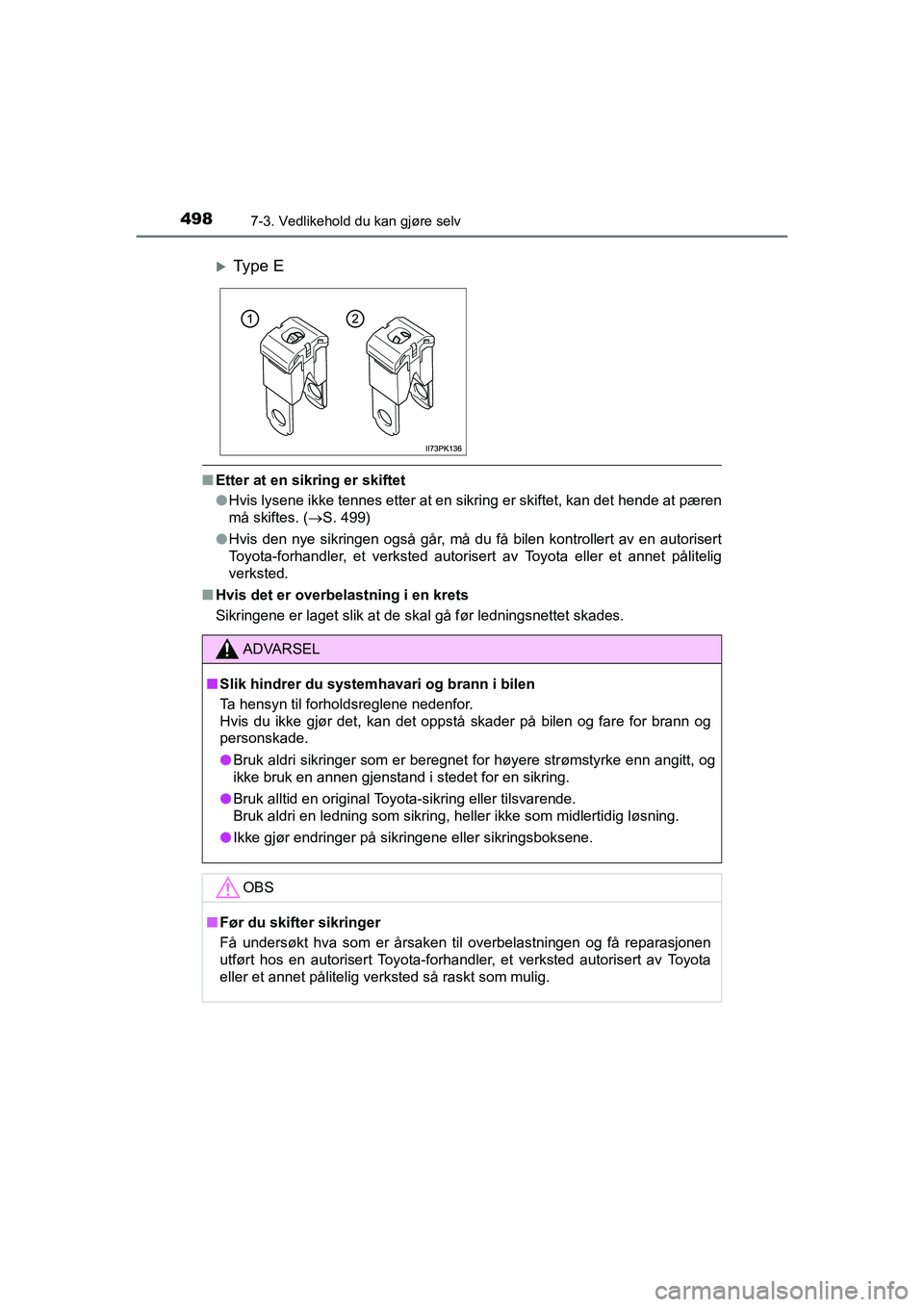

nEtter at en sikring er skiftet
lHvis lysene ikke tennes etter at en sikring er skiftet, kan det hende at pæren
må skiftes. ( S. 499)
l Hvis den nye sikringen også går, må du få bilen kontrollert av en autorisert
Toyota-forhandler, et verksted autorisert av Toyota eller et annet pålitelig
verksted.
n Hvis det er overbelastning i en krets
Sikringene er laget slik at de skal gå før ledningsnettet skades.
Ty p e E
ADVARSEL
nSlik hindrer du systemhavari og brann i bilen
Ta hensyn til forholdsreglene nedenfor.
Hvis du ikke gjør det, kan det oppstå skader på bilen og fare for brann og
personskade.
l Bruk aldri sikringer som er beregnet for høyere strømstyrke enn angitt, og
ikke bruk en annen gjenstand i stedet for en sikring.
l Bruk alltid en original Toyota-sikring eller tilsvarende.
Bruk aldri en ledning som sikring, heller ikke som midlertidig løsning.
l Ikke gjør endringer på sikringene eller sikringsboksene.
OBS
nFør du skifter sikringer
Få undersøkt hva som er årsaken til overbelastningen og få reparasjonen
utført hos en autorisert Toyota-forhandler, et verksted autorisert av Toyota
eller et annet pålitelig verksted så raskt som mulig.
OM0K641NO.book Page 498 Wednes day, February 10, 2021 1:44 PM

4997-3. Vedlikehold du kan gjøre selv
HILUX OM0K641NO
7
Vedlikehold og stell

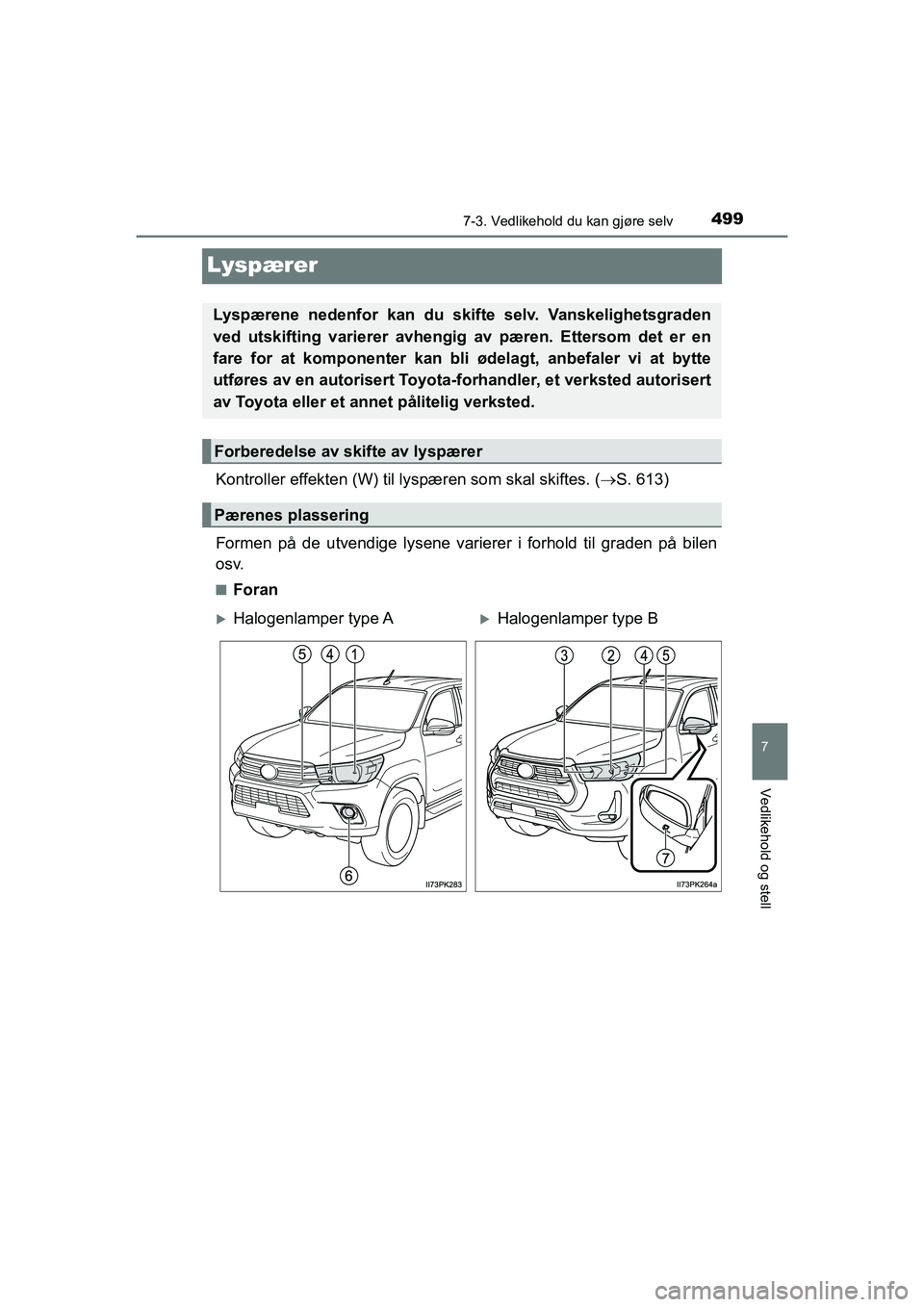

Lyspærer
Kontroller effekten (W) til lyspæren som skal skiftes. ( S. 613)
Formen på de utvendige lysene varierer i forhold til graden på bilen
osv.
nForan
Lyspærene nedenfor kan du skifte selv. Vanskelighetsgraden
ved utskifting varierer avhengig av pæren. Ettersom det er en
fare for at komponenter kan bli ødelagt, anbefaler vi at bytte
utføres av en autorisert Toyota-forhandler, et verksted autorisert
av Toyota eller et annet pålitelig verksted.
Forberedelse av skifte av lyspærer
Pærenes plassering
Halogenlamper type AHalogenlamper type B
OM0K641NO.book Page 499 Wednes day, February 10, 2021 1:44 PM

5007-3. Vedlikehold du kan gjøre selv
HILUX OM0K641NO
Frontlys (fjern-/nærlys) (utstyrsavhengig)
Frontlys (nærlys) (utstyrsavhengig)
Frontlys (fjernlys) (utstyrsavhengig)
Parklys foran / kjørelys (utstyrsavhengig)
Blinklys foran (utstyrsavhengig)
Halogentåkelys foran (utstyrsavhengig)
Utvendig belysning ved frontdøren (utstyrsavhengig)
Lysdiodefrontlykt
1
2
3
4
5
6
7
OM0K641NO.book Page 500 Wednes day, February 10, 2021 1:44 PM

5017-3. Vedlikehold du kan gjøre selv
HILUX OM0K641NO
7
Vedlikehold og stell
nBak
Bremse-/baklys (utstyrsavhengig)
Blinklys bak
Tåkelys bak (utstyrsavhengig) eller ryggelys (utstyrsavhengig)
Ryggelys (utstyrsavhengig)
Skiltlys
Uten LED-bremselysMed LED-bremselys
1
2
3
4
5
OM0K641NO.book Page 501 Wednes day, February 10, 2021 1:44 PM

5027-3. Vedlikehold du kan gjøre selv
HILUX OM0K641NOn

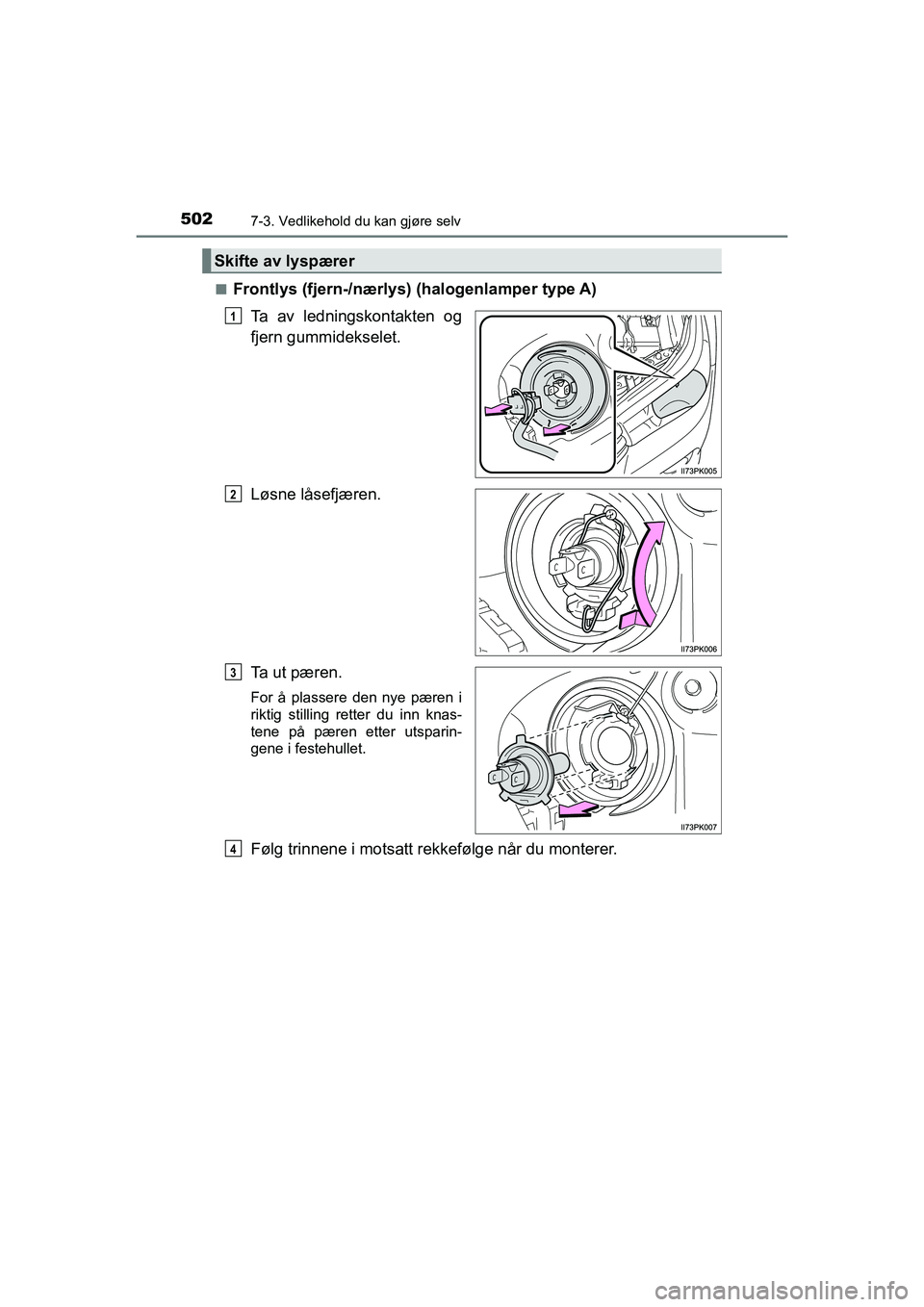

Frontlys (fjern-/nærlys)
(halogenlamper type A)
Ta av ledningskontakten og
fjern gummidekselet.
Løsne låsefjæren.
Ta ut pæren.
For å plassere den nye pæren i
riktig stilling retter du inn knas-
tene på pæren etter utsparin-
gene i festehullet.
Følg trinnene i motsatt rekkefølge når du monterer.
Skifte av lyspærer
1
2
3
4
