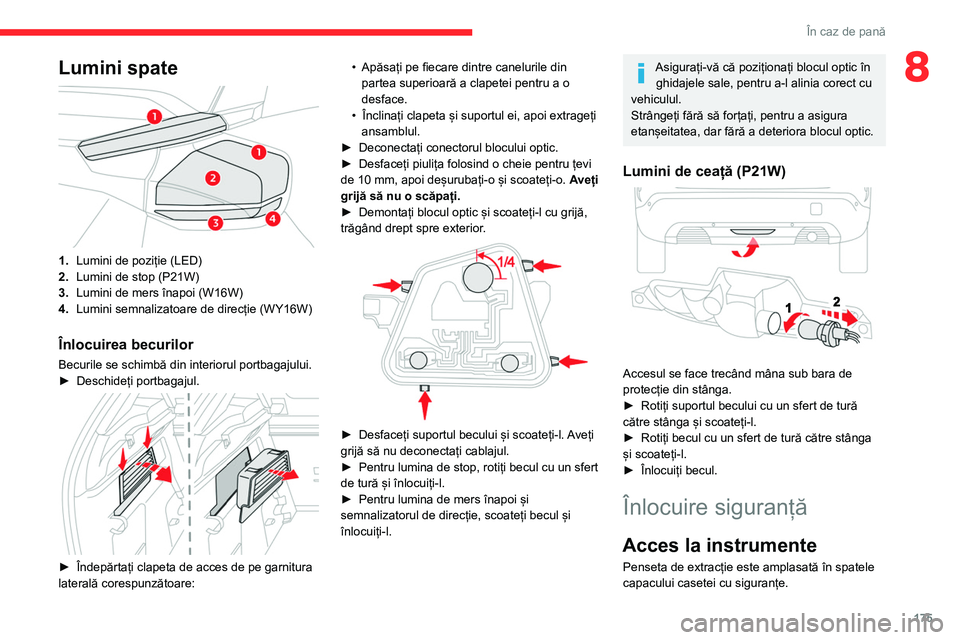

2021 CITROEN C4 Ghiduri De Utilizare (in Romanian)

175
În caz de pană
8Lumini spate

1.Lumini de poziție (LED)
2. Lumini de stop (P21W)
3. Lumini de mers înapoi (W16W)
4. Lumini semnalizatoare de direcție (WY16W)
Înlocuirea becurilor
Becurile se schimbă din interiorul portbagajului.
►
Deschideți portbagajul.

► Îndepărtați clapeta de acces de pe garnitura
laterală corespunzătoare: •

Apăsați pe fiecare dintre canelurile din
partea superioară a clapetei pentru a o
desface.
•

Înclinați clapeta și suportul ei, apoi extrageți
ansamblul.
►

Deconectați conectorul blocului optic.
►

Desfaceți piulița folosind o cheie pentru țevi
de 10 mm, apoi deșurubați-o și scoateți-o. A
veți
grijă să nu o scăpați.
►
Demontați blocul optic și scoateți-l cu grijă,
trăgând drept spre exterior
.


► Desfaceți suportul becului și scoateți-l.
Aveți
grijă să nu deconectați cablajul.
►

Pentru lumina de stop, rotiți becul cu un sfert
de tură și înlocuiți-l.
►


Pentru lumina de mers înapoi și
semnalizatorul de direcție, scoateți becul și
înlocuiți-l.
Asigurați-vă că poziționați blocul optic în ghidajele sale, pentru a-l alinia corect cu
vehiculul.
Strângeți fără să forțați, pentru a asigura
etanșeitatea, dar fără a deteriora blocul optic.
Lumini de ceață (P21W)

Accesul se face trecând mâna sub bara de
protecție din stânga.
►

Rotiți suportul becului cu un sfert de tură
către stânga și scoateți-l.
►


Rotiți becul cu un sfert de tură către stânga
și scoateți-l.
►


Înlocuiți becul.
Înlocuire siguranță
Acces la instrumente
Penseta de extracție este amplasată în spatele
capacului casetei cu siguranțe.

176
În caz de pană
În funcție de versiune:

► Desprindeți capacul trăgând de partea
superioară stânga, apoi dreapta.
►

Scoateți complet capacul.
►


Retrageți penseta din locașul ei.

► Deschideți torpedoul.
► Apăsați mânerul central al capacului casetei
cu siguranțe.
►

Îndepărtați capacul casetei cu siguranțe.
►


Retrageți penseta din locașul ei.
Înlocuirea unei siguranțe
Înainte de a înlocui o siguranță, este necesar:
►
Să depistați cauza defecțiunii și să o
remediați.
►

Opriți toți consumatorii de energie electrică.
►


Imobilizați vehiculul și decuplați contactul.
►


Să identificați siguranța defectă folosind
schemele și tabelele de alocare existente.
Pentru a înlocui o siguranță sunt necesare
următoarele:
►


Utilizați penseta specială pentru a extrage
siguranța din locașul său și verificați filamentul.
►


Înlocuiți întotdeauna siguranța defectă cu
una echivalentă (aceeași culoare); o siguranță
diferită poate provoca o disfuncție - pericol de
incendiu!
Dacă defecțiunea se repetă la scurt timp după
înlocuirea siguranței, verificați sistemul electric la
un dealer CITROËN sau la un atelier autorizat.
Tabele complete de alocare a
siguranțelor și diagrame
corespunzătoare
Pentru mai multe informații, contactați un
dealer CITROËN sau un Service autorizat.
Înlocuirea unei siguranțe nemenționate
în tabelele de alocare poate conduce la
defecțiuni grave ale vehiculului.
Consultați un dealer CITROËN sau un atelier
calificat.


În regulă
Defectă

Pensetă
Instalarea de accesorii electrice
Circuitul electric al vehiculului este
conceput pentru a funcționa cu echipamente
de serie sau opționale.
Înainte de a monta alte echipamente
sau accesorii electrice pe vehiculul dvs.,
contactați un dealer CITROËN sau un service
autorizat.
CITROËN nu își asumă responsabilitatea
pentru cheltuielile ocazionate de
aducerea în stare de funcționare a vehiculului
sau de remedierea defecțiunilor rezultate din
instalarea accesoriilor nefurnizate,
nerecomandate de CITROËN și neinstalate
conform recomandărilor, mai ales atunci când
consumul tuturor aparatelor suplimentare
conectate este mai mare decât 10 miliamperi.
Siguranțe în planșa de bord
Caseta cu siguranțe este amplasată în partea
inferioară a planșei de bord (în partea stângă).
Pentru a avea acces la siguranțe, urmați aceeași
procedură ca în cazul accesării sculelor pentru
schimbarea siguranțelor.
Tablouri de siguranțe
Caseta 1
Siguranță N° Tip
Clasă
(A) Funcții
F3 MINI 5Încărcător wireless pentru smartphone - alertă acces și
pornire fără cheie
F4 MINI 15Claxon
F5 MINI 20Pompă de spălare geamuri
F6 MINI 20Pompă de spălare geamuri
F7 MINI 10Prize USB spate
F14 MINI 5Apeluri de urgență și de asistență - Alarmă
F18 MINI 5Priză USB cu schimb de date
F29 MINI 20Radio
F31 MINI 15Post-echipare
F32 MINI 15Priză 12 V
F36 MINI 5Lumină torpedo - Plafoniere - Lumini de lectură
Caseta 2
Siguranță
N° Tip
Clasă
(A) Funcții
F1 JCASE 40Lunetă încălzită
F2 MINI 10Degivrare retrovizoare laterale
F3 AT O 40Acționare electrică geamuri față
F5 AT O 40Acționare electrică geamuri spate

177
În caz de pană
8Tablouri de siguranțe
Caseta 1
SiguranțăN° Tip
Clasă
(A) Funcții
F3 MINI 5Încărcător wireless pentru smartphone - alertă acces și
pornire fără cheie
F4 MINI 15Claxon
F5 MINI 20Pompă de spălare geamuri
F6 MINI 20Pompă de spălare geamuri
F7 MINI 10Prize USB spate
F14 MINI 5Apeluri de urgență și de asistență - Alarmă
F18 MINI 5Priză USB cu schimb de date
F29 MINI 20Radio
F31 MINI 15Post-echipare
F32 MINI 15Priză 12 V
F36 MINI 5Lumină torpedo - Plafoniere - Lumini de lectură
Caseta 2
Siguranță
N° Tip
Clasă
(A) Funcții
F1 JCASE 40Lunetă încălzită
F2 MINI 10Degivrare retrovizoare laterale
F3 AT O 40Acționare electrică geamuri față
F5 AT O 40Acționare electrică geamuri spate

178
În caz de pană
SiguranțăN° Tip
Clasă
(A) Funcții
F6 AT O 15Oglinzi retrovizoare
F7 AT O 15Oglindă retrovizoare interioară
F9 MINI 20Trapă de plafon
F10 MINI 20Unitate interfață remorcă
F 11 MINI 10Scaune cu masaj
Siguranțe în compartimentul
motorului
Caseta cu siguranțe este amplasată în
compartimentul motor, în apropierea bateriei.
Accesarea siguranțelor

► Deblocați cele două încuietori A .
► Scoateți capacul.
►

Înlocuiți siguranța.
►


După intervenție, închideți cu atenție capacul,
apoi blocați cele două încuietori A

pentru a
asigura etanșeitatea casetei cu siguranțe.
Tabel cu siguranțe
Siguranță N° Tip
Clasă
(A) Funcții
F18 MINI 10Far dreapta
F19 MINI 10Far stânga
F26 AT O 5Duză spălător de geam cu încălzire
Baterie de 12 V / Baterie
pentru accesorii
Procedură pentru pornirea motorului cu ajutorul
altei baterii sau pentru încărcarea unei baterii
descărcate.
Baterii de pornire cu acid și
plumb
Aceste baterii conțin substanțe nocive
(acid sulfuric și plumb).
Acestea trebuie eliminate cu respectarea
prevederilor legale și nu se aruncă în niciun
caz la gunoiul menajer.
Predați bateriile uzate de orice tip la un punct
de colectare specializat.
Înainte de a manipula bateria,
protejați-vă ochii și fața.
Orice intervenție la o baterie trebuie efectuată
într-un mediu bine ventilat, ferit de foc deschis
sau surse de scântei, pentru a evita orice risc
de explozie sau incendiu.
Spălați-vă mâinile la terminarea operațiilor.

179
În caz de pană
8SiguranțăN° Tip
Clasă
(A) Funcții
F29 JCASE 40Ștergătoare
Baterie de 12 V / Baterie
pentru accesorii
Procedură pentru pornirea motorului cu ajutorul
altei baterii sau pentru încărcarea unei baterii
descărcate.
Baterii de pornire cu acid și
plumb
Aceste baterii conțin substanțe nocive
(acid sulfuric și plumb).
Acestea trebuie eliminate cu respectarea
prevederilor legale și nu se aruncă în niciun
caz la gunoiul menajer.
Predați bateriile uzate de orice tip la un punct
de colectare specializat.
Înainte de a manipula bateria,
protejați-vă ochii și fața.
Orice intervenție la o baterie trebuie efectuată
într-un mediu bine ventilat, ferit de foc deschis
sau surse de scântei, pentru a evita orice risc
de explozie sau incendiu.
Spălați-vă mâinile la terminarea operațiilor.
Motorizare electrică
Baterie pentru accesorii descărcată
Nu mai este posibilă pornirea motorului
sau reîncărcarea bateriei de tracțiune.
Precauții înainte de lucrul la bateria
pentru accesorii
Selectați modul

P
, decuplați contactul,
verificați dacă tabloul de bord este oprit și
dacă vehiculul nu este branșat.
Pornirea unui alt vehicul
Nu utilizați bateria de accesorii pentru a
ajuta un alt vehicul să pornească sau pentru a
încărca bateria unui alt vehicul.
Accesul la baterie
Bateria este amplasată sub capota motorului.

Pentru acces la borna (+):
► Deschideți capota trăgând de maneta din
interior
, apoi de siguranța exterioară.
►

Ridicați capota motorului.
(+)

Borna pozitivă.
Această bornă are o clemă de eliberare rapidă.
(-) Borna negativă.
Borna negativă a bateriei nefiind accesibilă,
un punct de masă la distanță este amplasat în
partea opusă bateriei.
Pornire cu ajutorul altei
baterii
Dacă bateria vehiculului este descărcată,
motorul poate fi pornit folosind o baterie de
rezervă (externă sau de pe un alt vehicul) și
cabluri sau folosind o stație de încărcare baterii.
Nu încercați niciodată să porniți motorul
prin conectarea unui redresor.
Nu utilizați niciodată o stație de încărcare
baterii de 24
V sau mai mult.
Verificați în prealabil dacă bateria de
rezervă are o tensiune nominală de 12
V și
o capacitate minimă egală cu cea a bateriei
descărcate.
Cele două vehicule nu trebuie să se atingă.

180
În caz de pană
Opriți toți consumatorii din cele două vehicule
(sistem audio, ștergătoare de parbriz, lumini
etc.).
Așezați cablurile de pornire astfel încât să
fie la distanță de părțile mobile ale motorului
(ventilator, curea etc.).
Nu deconectați borna (+) cât timp motorul
este în funcțiune.


► Ridicați protecția de plastic a bornei (+), dacă
vehiculul este echipat cu această componentă.
►

Conectați cablul roșu la borna (+) a bateriei
descărcate

A (la cotul metalic), apoi la borna
(+) a bateriei de rezervă B sau a stației de
încărcare.
►

Conectați un capăt al cablului verde sau
negru la borna (-) a bateriei de rezervă B

sau a
stației de încărcare (sau la masa vehiculului de
depanare).
►

Conectați celălalt capăt al cablului verde sau
negru la punctul de masă C

.
► Porniți motorul vehiculului de depanare, apoi
lăsați-l să meargă câteva minute.
►

Acționați demarorul vehiculului în pană și
lăsați motorul să funcționeze.
Dacă motorul nu pornește imediat, decuplați
contactul și așteptați puțin înainte de a încerca
din nou.
►


Așteptați revenirea la ralanti.
►


Deconectați cablurile în ordine inversă.
►


Remontați protecția de plastic a bornei
(+), dacă vehiculul este prevăzut cu această
componentă.
►


Lăsați motorul să meargă cel puțin 30 de
minute, cu vehiculul staționat, pentru a permite
bateriei să atingă un nivel de încărcare suficient.
Conducerea imediată fără a atinge un
nivel suficient de încărcare poate afecta
unele dintre funcționalitățile vehiculului.
Cutie de viteze automată
Nu încercați niciodată să porniți motorul
împingând vehiculul.
Încărcarea bateriei cu un
redresor
Pentru a asigura o longevitate maximă a bateriei,
aceasta trebuie să aibă mereu un nivel de
încărcare suficient.
În unele cazuri, poate fi necesară încărcarea
bateriei:
– La folosirea vehiculului în special pentru
deplasări scurte.
–

În vederea unei staționări prelungite de mai
multe săptămâni.
Consultați un dealer CITROËN sau un atelier
calificat.
Pentru a încărca pe cont propriu bateria
vehiculului, folosiți exclusiv un redresor
compatibil cu bateriile cu acid și plumb cu o
tensiune nominală de 12
V.
Respectați instrucțiunile de utilizare date
de producătorul redresorului.
Nu inversați niciodată polaritățile.
Nu este necesară deconectarea bateriei.
►

Decuplați contactul.
►


Decuplați toți consumatorii electrici (sistem
audio, iluminare, ștergătoare de parbriz etc.).


► Opriți redresorul B înainte de a conecta
cablurile la baterie, pentru a evita eventualele
scântei periculoase.
► Verificați cablurile redresorului: acestea
trebuie să fie în stare bună.
► Ridicați protecția de plastic a bornei (+), dacă
vehiculul este echipat cu această componentă.
► Conectați cablurile redresorului B, după cum
urmează: • cablul pozitiv de culoare roșie (+) la borna
(+) a bateriei A,
• cablul negativ de culoare neagră (-) la
punctul de masă C de pe vehicul.
► La terminarea operației de încărcare,
decuplați redresorul B înainte de a deconecta
cablurile de la bateria A.
Dacă această etichetă este prezentă,
utilizați doar un redresor de 12 V pentru
a evita deteriorarea ireversibilă a
componentelor electrice.
24V
12V
1XvQFHUFD
L\
QLFLRGDW
V
\
vQF
UFD
LR\
EDWHULHvQJKH\
DW
3HULFRO\
GHH[SOR]LH
'DF
EDWHULD\
DvQJKH
DW\
FRQWUROD
LR\
ODXQ
UHSDUDWRUDJU\
HDW&,752É1V\
DXODXQVHUY\
LFH
DXWRUL]DWFDU\
HYDYHUL¿FD\
GDF
FRPSRQHQ\
WHOH

181
În caz de pană
8► Opriți redresorul B înainte de a conecta
cablurile la baterie, pentru a evita eventualele
scântei periculoase.
►

V
erificați cablurile redresorului: acestea
trebuie să fie în stare bună.
►

Ridicați protecția de plastic a bornei (+), dacă
vehiculul este echipat cu această componentă.
►


Conectați cablurile redresorului B

, după cum
urmează: •

cablul pozitiv de culoare roșie (+) la borna
(+) a bateriei

A,
•

cablul negativ de culoare neagră (-) la
punctul de masă C

de pe vehicul.
►

La terminarea operației de încărcare,
decuplați redresorul B

înainte de a deconecta
cablurile de la bateria A.
Dacă această etichetă este prezentă,
utilizați doar un redresor de 12
V pentru
a evita deteriorarea ireversibilă a
componentelor electrice.
24V
12V
Nu încercați niciodată să încărcați o
baterie înghețată. Pericol de explozie!
Dacă bateria a înghețat, controlați-o la un
reparator agreat CITROËN sau la un service
autorizat care va verifica dacă componentele
interne nu sunt deteriorate și dacă carcasa
nu este fisurată, ceea ce ar implica riscul
scurgerilor de acid toxic și coroziv.
Deconectarea bateriei
Pentru a menține un nivel de încărcare
suficient încât să permită pornirea motorului, se
recomandă deconectarea bateriei în cazul unei
imobilizări de lungă durată.
Înainte de deconectarea bateriei:
►

Închideți toate deschiderile (uși, portbagaj,
geamuri, plafon).
►


Decuplați toți consumatorii electrici (sistem
audio, ștergătoare de geamuri, lumini etc.).
►


Decuplați contactul și așteptați 4
minute.
După ce aveți acces la baterie, este suficient să
deconectați borna (+).
Clemă cu montare rapidă
Deconectare de la borna (+)

► În funcție de echipare, ridicați capacul din
plastic de pe borna (+)
.
►

Ridicați la maximum clapeta A

pentru a
debloca clema B.
►

Îndepărtați clema B

prin ridicare.
Reconectare la borna (+)

► Ridicați la maximum clapeta A .
► Așezați clema B în poziția deschis pe borna
(+).
►

Apăsați la maximum pe clema B.
►


Coborâți clapeta A

pentru a bloca clema B.
►

În funcție de echipare, coborâți capacul din
plastic pe borna (+)

.
Nu forțați când apăsați clapeta, deoarece
blocarea este imposibilă în cazul în care
clema este așezat incorect; reluați procedura.
După reconectare
După reconectarea bateriei, puneți contactul
și așteptați 1 minut înainte de a porni motorul,

182
În caz de pană
pentru a permite inițializarea sistemelor
electronice.
Totuși, dacă după această operație persistă
ușoare perturbații, consultați un dealer
CITROËN sau un atelier calificat.
Consultând secțiunea relevantă, reinițializați
anumite echipamente:
–
Cheia cu telecomandă sau cheia electronică
(în funcție de versiune).
–


T
rapă de plafon.
–

Geamurile acționate electric.
–


Data si ora.
–


Posturile radio prestabilite.
Este posibil ca sistemul Stop & Start să
nu funcționeze în timpul deplasării de
după prima pornire a motorului.
În acest caz, sistemul nu va fi disponibil din
nou decât după o perioadă de imobilizare
continuă a vehiculului. Durata acesteia
depinde de temperatura exterioară și de
nivelul de încărcare a bateriei (până la
aproximativ 8 ore).
Remorcarea vehiculului
Recomandări generale
Respectați legislația în vigoare în țara în
care călătoriți.
Asigurați-vă că greutatea vehiculului tractor
este mai mare decât cea a vehiculului tractat.
Șoferul trebuie să rămână la volanul
vehiculului tractat și trebuie să aibă un permis
de conducere valabil.
Dacă se tractează cu toate cele patru roți pe
sol, utilizați întotdeauna o bară de remorcare
omologată; corzile și chingile sunt interzise.
Vehiculul tractor trebuie să pornească ușor.
Când vehiculul este tractat cu motorul oprit,
frânarea și direcția asistată sunt inactive.
Trebuie să contactați un profesional
pentru remorcare, în următoarele
cazuri:
–

V

ehicul în pană pe autostradă sau pe un
drum expres.
– Imposibilitatea trecerii cutiei de viteze în
punctul mort, a deblocării direcției sau a
eliberării frânei de parcare.
–

În cazul imposibilității remorcării unui
vehicul cu cutie de viteze automată, cu
motorul pornit.
–


T
ractare cu numai două roți pe sol.
–

V
ehicule cu tracțiune pe patru roți.
–

Lipsa unei bare de remorcare omologate.
Înainte de remorcarea vehiculului, este
esențial să aduceți vehiculul în modul
roată liberă.
Pentru mai multe informații privind
Modul roată liberă , consultați secțiunea
corespunzătoare.
Motor electric
Un vehicul electric nu poate fi folosit în
niciun caz la remorcarea altui vehicul.
Cu toate acestea, el poate fi folosit, de
exemplu, pentru a ieși dintr-un șanț.
Limitări ale tractării
Tip de vehicul
(motor/cutie de viteze) Roți față pe sol
Roți spate pe sol Platformă4 roți pe sol cu bară de
remorcare
Cu ardere internă / Manuală


Acces la scule
Inelul de remorcare este depozitat cu trusa de
scule, în portbagaj.
Pentru mai multe informații privind accesul
la Trusa de scule, consultați secțiunea
corespunzătoare.
Remorcarea vehiculului
propriu
Pentru a ajunge la locașul filetat:
