2021 CITROEN BERLINGO VAN Kezelési útmutató (in Hungarian)

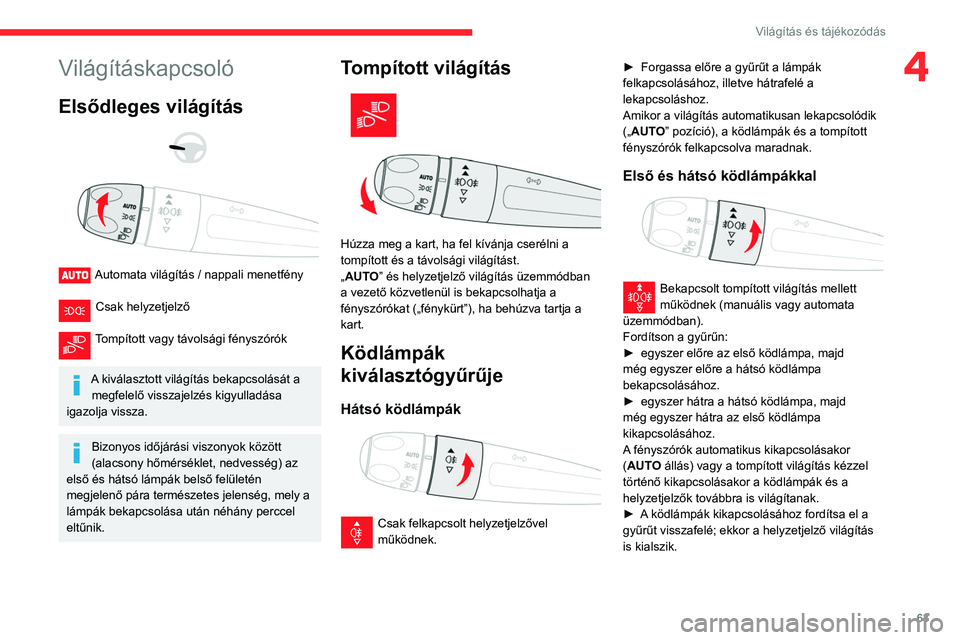

63
Világítás és tájékozódás
4Világításkapcsoló
Elsődleges világítás



Automata világítás / nappali menetfény
Csak helyzetjelző
Tompított vagy távolsági fényszórók
A kiválasztott világítás bekapcsolását a
megfelelő visszajelzés kigyulladása
igazolja vissza.
Bizonyos időjárási viszonyok között
(alacsony hőmérséklet, nedvesség) az
első és hátsó lámpák belső felületén
megjelenő pára természetes jelenség, mely a
lámpák bekapcsolása után néhány perccel
eltűnik.
Tompított világítás

Húzza meg a kart, ha fel kívánja cserélni a
tompított és a távolsági világítást.
„AUTO” és helyzetjelző világítás üzemmódban
a vezető közvetlenül is bekapcsolhatja a
fényszórókat („fénykürt”), ha behúzva tartja a
kart.
Ködlámpák
kiválasztógyűrűje
Hátsó ködlámpák

Csak felkapcsolt helyzetjelzővel
működnek. ►

Forgassa előre a gyűrűt a lámpák
felkapcsolásához, illetve hátrafelé a
lekapcsoláshoz.
Amikor a világítás automatikusan lekapcsolódik
(„
AUTO” pozíció), a ködlámpák és a tompított
fényszórók felkapcsolva maradnak.
Első és hátsó ködlámpákkal

Bekapcsolt tompított világítás mellett
működnek (manuális vagy automata
üzemmódban).
Fordítson a gyűrűn:
►

egyszer előre az első ködlámpa, majd
még egyszer előre a hátsó ködlámpa
bekapcsolásához.
►


egyszer hátra a hátsó ködlámpa, majd
még egyszer hátra az első ködlámpa
kikapcsolásához.
A

fényszórók automatikus kikapcsolásakor
(AUTO állás) vagy a tompított világítás kézzel
történő kikapcsolásakor a ködlámpák és a
helyzetjelzők továbbra is világítanak.
►

A

ködlámpák kikapcsolásához fordítsa el a
gyűrűt visszafelé; ekkor a helyzetjelző világítás
is kialszik.

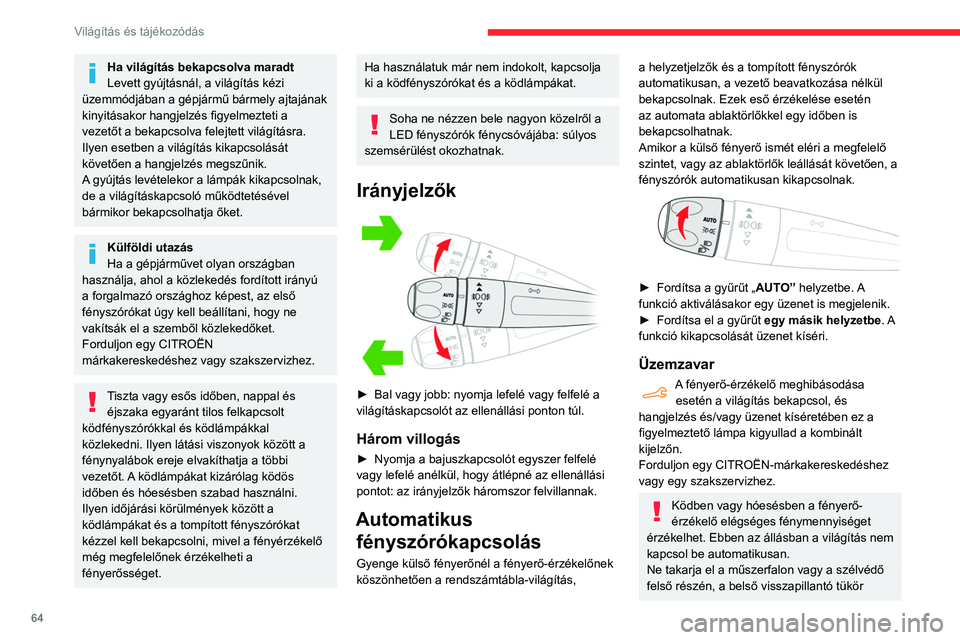

64
Világítás és tájékozódás
mögött található fényerő-érzékelőt (a
felszereltségtől függően), mert a kapcsolódó
funkciók vezérlése megszűnik.
Nappali menetfények /
helyzetjelzők


Az első lámpák a motor beindításakor
automatikusan bekapcsolnak.
Az alábbi funkciókat látják el:
– Nappali menetfények (megfelelő
fényviszonyok esetén a világítás-kapcsolókar
„AUTO” helyzetében).
– Helyzetjelző (rossz fényviszonyok esetén a
világítás-kapcsolókar „ AUTO” helyzetben vagy
„csak helyzetjelzők” vagy „tompított/távolsági
fényszórók” helyzetben).
Nappali menetfény funkció használatakor
a LED-ek fényereje nagyobb.
Ha világítás bekapcsolva maradt
Levett gyújtásnál, a világítás kézi
üzemmódjában a gépjármű bármely ajtajának
kinyitásakor hangjelzés figyelmezteti a
vezetőt a bekapcsolva felejtett világításra.
Ilyen esetben a világítás kikapcsolását
követően a hangjelzés megszűnik.
A gyújtás levételekor a lámpák kikapcsolnak,
de a világításkapcsoló működtetésével
bármikor bekapcsolhatja őket.
Külföldi utazás
Ha a gépjárművet olyan országban
használja, ahol a közlekedés fordított irányú
a forgalmazó országhoz képest, az első
fényszórókat úgy kell beállítani, hogy ne
vakítsák el a szemből közlekedőket.
Forduljon egy CITROËN
márkakereskedéshez vagy szakszervizhez.
Tiszta vagy esős időben, nappal és éjszaka egyaránt tilos felkapcsolt
ködfényszórókkal és ködlámpákkal
közlekedni. Ilyen látási viszonyok között a
fénynyalábok ereje elvakíthatja a többi
vezetőt. A ködlámpákat kizárólag ködös
időben és hóesésben szabad használni.
Ilyen időjárási körülmények között a
ködlámpákat és a tompított fényszórókat
kézzel kell bekapcsolni, mivel a fényérzékelő
még megfelelőnek érzékelheti a
fényerősséget.
Ha használatuk már nem indokolt, kapcsolja
ki a ködfényszórókat és a ködlámpákat.
Soha ne nézzen bele nagyon közelről a
LED fényszórók fénycsóvájába: súlyos
szemsérülést okozhatnak.
Irányjelzők

► Bal vagy jobb: nyomja lefelé vagy felfelé a
világításkapcsolót az ellenállási ponton túl.
Három villogás
► Nyomja a bajuszkapcsolót egyszer felfelé
vagy lefelé anélkül, hogy átlépné az ellenállási
pontot: az irányjelzők háromszor felvillannak.
Automatikus fényszórókapcsolás
Gyenge külső fényerőnél a fényerő-érzékelőnek
köszönhetően a rendszámtábla-világítás,
a helyzetjelzők és a tompított fényszórók
automatikusan, a vezető beavatkozása nélkül
bekapcsolnak. Ezek eső érzékelése esetén
az automata ablaktörlőkkel egy időben is
bekapcsolhatnak.
Amikor a külső fényerő ismét eléri a megfelelő
szintet, vagy az ablaktörlők leállását követően, a
fényszórók automatikusan kikapcsolnak.


► Fordítsa a gyűrűt „ AUTO” helyzetbe. A
funkció aktiválásakor egy üzenet is megjelenik.
►

Fordítsa el a gyűrűt
egy másik helyzetbe. A
funkció kikapcsolását üzenet kíséri.
Üzemzavar
A fényerő-érzékelő meghibásodása esetén a világítás bekapcsol, és
hangjelzés és/vagy üzenet kíséretében ez a
figyelmeztető lámpa kigyullad a kombinált
kijelzőn.
Forduljon egy CITROËN-márkakereskedéshez
vagy egy szakszervizhez.
Ködben vagy hóesésben a fényerő-
érzékelő elégséges fénymennyiséget
érzékelhet. Ebben az állásban a világítás nem
kapcsol be automatikusan.
Ne takarja el a műszerfalon vagy a szélvédő
felső részén, a belső visszapillantó tükör

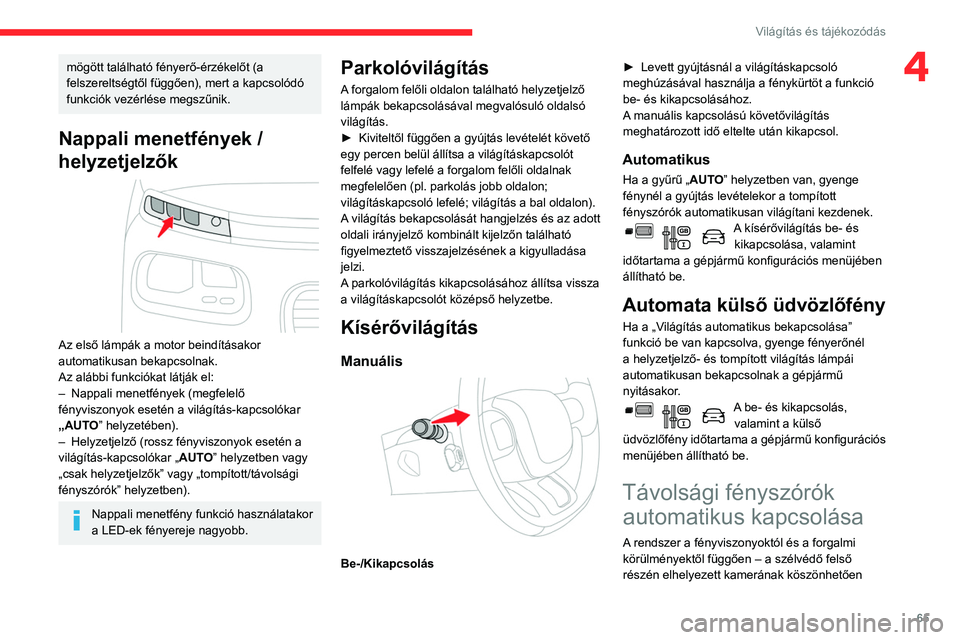

65
Világítás és tájékozódás
4mögött található fényerő-érzékelőt (a
felszereltségtől függően), mert a kapcsolódó
funkciók vezérlése megszűnik.
Nappali menetfények /
helyzetjelzők


Az első lámpák a motor beindításakor
automatikusan bekapcsolnak.
Az alábbi funkciókat látják el:
–
Nappali menetfények (megfelelő
fényviszonyok esetén a világítás-kapcsolókar
„AUT

O” helyzetében).
–

Helyzetjelző (rossz fényviszonyok esetén a
világítás-kapcsolókar „ AUT

O” helyzetben vagy
„csak helyzetjelzők” vagy „tompított/távolsági
fényszórók” helyzetben).
Nappali menetfény funkció használatakor
a LED-ek fényereje nagyobb.
Parkolóvilágítás
A forgalom felőli oldalon található helyzetjelző
lámpák bekapcsolásával megvalósuló oldalsó
világítás.
►

Kiviteltől függően a gyújtás levételét követő
egy percen belül állítsa a világításkapcsolót
felfelé vagy lefelé a forgalom felőli oldalnak
megfelelően (pl. parkolás jobb oldalon;
világításkapcsoló lefelé; világítás a bal oldalon).
A

világítás bekapcsolását hangjelzés és az adott
oldali irányjelző kombinált kijelzőn található
figyelmeztető visszajelzésének a kigyulladása
jelzi.
A parkolóvilágítás kikapcsolásához állítsa vissza
a világításkapcsolót középső helyzetbe.
Kísérővilágítás
Manuális

Be-/Kikapcsolás ►
Levett gyújtásnál a világításkapcsoló
meghúzásával használja a fénykürtöt a funkció
be- és kikapcsolásához.
A
manuális kapcsolású követővilágítás
meghatározott idő eltelte után kikapcsol.
Automatikus
Ha a gyűrű „AUTO” helyzetben van, gyenge
fénynél a gyújtás levételekor a tompított
fényszórók automatikusan világítani kezdenek.
A kísérővilágítás be- és kikapcsolása, valamint
időtartama a gépjármű konfigurációs menüjében
állítható be.
Automata külső üdvözlőfény
Ha a „Világítás automatikus bekapcsolása”
funkció be van kapcsolva, gyenge fényerőnél
a helyzetjelző- és tompított világítás lámpái
automatikusan bekapcsolnak a gépjármű
nyitásakor.
A be- és kikapcsolás, valamint a külső
üdvözlőfény időtartama a gépjármű konfigurációs
menüjében állítható be.
Távolsági fényszórók automatikus kapcsolása
A rendszer a fényviszonyoktól és a forgalmi
körülményektől függően – a szélvédő felső
részén elhelyezett kamerának köszönhetően

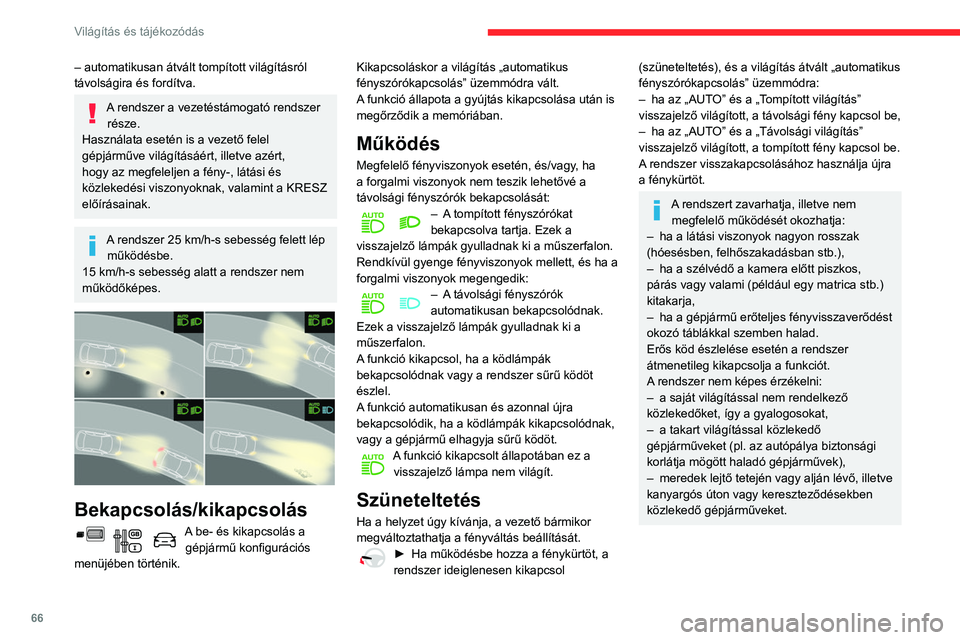

66
Világítás és tájékozódás
A kamera előtti területen tartsa különösen tisztán a szélvédőt.
A szélvédő belső felülete is párásodhat
a kamera körül. Párás és hideg időben
rendszeresen páramentesítse a szélvédőt.
Ne hagyja a havat felgyülemleni a
motorháztetőn vagy a gépjármű tetején, mert
eltakarhatja a kamerát.
A fényszórók beállítása függőleges irányban


A többi közúti szereplő számára okozott
kellemetlenség elkerülése érdekében a
halogén fényszórók magasságát a gépjármű
terhelésének megfelelően kell beállítani.
0 Üres.
1 Részleges terhelés.
2 Közepes terhelés.
3 Maximálisan megengedett terhelés.
4 5 6 Nincs használatban.
Eredeti beállítási helyzet: 0.
– automatikusan átvált tompított világításról
távolságira és fordítva.
A rendszer a vezetéstámogató rendszer
része.
Használata esetén is a vezető felel
gépjárműve világításáért, illetve azért,
hogy az megfeleljen a fény-, látási és
közlekedési viszonyoknak, valamint a KRESZ
előírásainak.
A rendszer 25 km/h-s sebesség felett lép
működésbe.
15

km/h-s sebesség alatt a rendszer nem
működőképes.


Bekapcsolás/kikapcsolás
A be- és kikapcsolás a gépjármű konfigurációs
menüjében történik. Kikapcsoláskor a világítás „automatikus
fényszórókapcsolás” üzemmódra vált.
A funkció állapota a gyújtás kikapcsolása után is
megőrződik a memóriában.
Működés
Megfelelő fényviszonyok esetén, és/vagy, ha
a forgalmi viszonyok nem teszik lehetővé a
távolsági fényszórók bekapcsolását:
– A tompított fényszórókat
bekapcsolva tartja. Ezek a
visszajelző lámpák gyulladnak ki a műszerfalon.
Rendkívül gyenge fényviszonyok mellett, és ha a
forgalmi viszonyok megengedik:
– A távolsági fényszórók
automatikusan bekapcsolódnak.
Ezek a visszajelző lámpák gyulladnak ki a
műszerfalon.
A funkció kikapcsol, ha a ködlámpák
bekapcsolódnak vagy a rendszer sűrű ködöt
észlel.
A funkció automatikusan és azonnal újra
bekapcsolódik, ha a ködlámpák kikapcsolódnak,
vagy a gépjármű elhagyja sűrű ködöt.
A funkció kikapcsolt állapotában ez a visszajelző lámpa nem világít.
Szüneteltetés
Ha a helyzet úgy kívánja, a vezető bármikor
megváltoztathatja a fényváltás beállítását.
► Ha működésbe hozza a fénykürtöt, a
rendszer ideiglenesen kikapcsol
(szüneteltetés), és a világítás átvált „automatikus
fényszórókapcsolás” üzemmódra:
–

ha az „AUT
O” és a „Tompított világítás”
visszajelző világított, a távolsági fény kapcsol be,
–

ha az „AUT
O” és a „Távolsági világítás”
visszajelző világított, a tompított fény kapcsol be.
A rendszer visszakapcsolásához használja újra
a fénykürtöt.
A rendszert zavarhatja, illetve nem megfelelő működését okozhatja:
–

ha a látási viszonyok nagyon rosszak
(hóesésben, felhőszakadásban stb.),
–


ha a szélvédő a kamera előtt piszkos,
párás vagy valami (például egy matrica stb.)
kitakarja,
–


ha a gépjármű erőteljes fényvisszaverődést
okozó táblákkal szemben halad.
Erős köd észlelése esetén a rendszer
átmenetileg kikapcsolja a funkciót.
A

rendszer nem képes érzékelni:
–

a saját világítással nem rendelkező
közlekedőket, így a gyalogosokat,
–


a takart világítással közlekedő
gépjárműveket (pl. az autópálya biztonsági
korlátja mögött haladó gépjárművek),
–


meredek lejtő tetején vagy alján lévő, illetve
kanyargós úton vagy kereszteződésekben
közlekedő gépjárműveket.

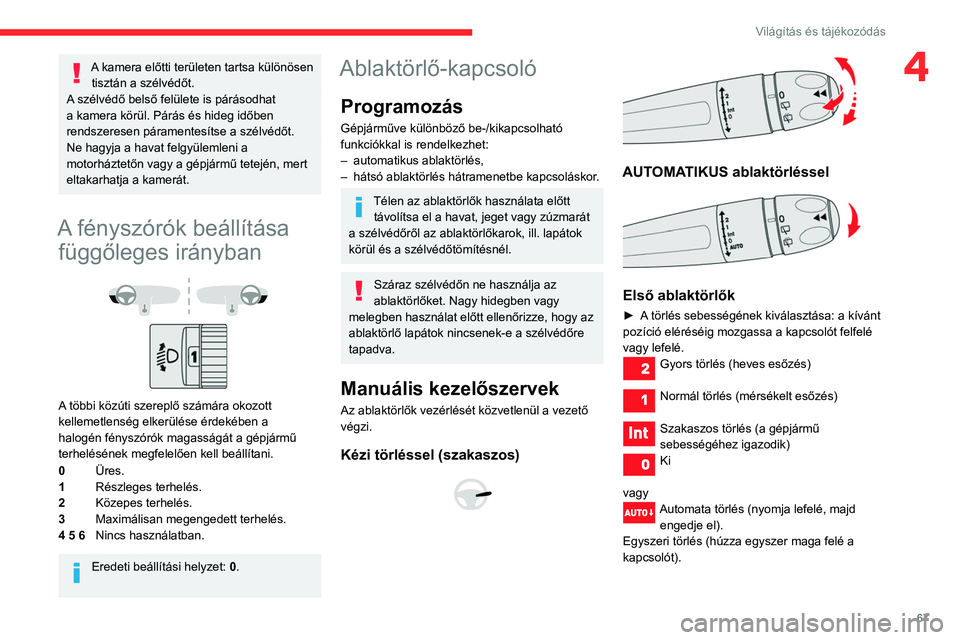

67
Világítás és tájékozódás
4A kamera előtti területen tartsa különösen tisztán a szélvédőt.
A szélvédő belső felülete is párásodhat
a kamera körül. Párás és hideg időben
rendszeresen páramentesítse a szélvédőt.
Ne hagyja a havat felgyülemleni a
motorháztetőn vagy a gépjármű tetején, mert
eltakarhatja a kamerát.
A fényszórók beállítása függőleges irányban


A többi közúti szereplő számára okozott
kellemetlenség elkerülése érdekében a
halogén fényszórók magasságát a gépjármű
terhelésének megfelelően kell beállítani.
0 Üres.
1 Részleges terhelés.
2 Közepes terhelés.
3 Maximálisan megengedett terhelés.
4 5 6 Nincs használatban.
Eredeti beállítási helyzet: 0.
Ablaktörlő-kapcsoló
Programozás
Gépjárműve különböző be-/kikapcsolható
funkciókkal is rendelkezhet:
–

automatikus ablaktörlés,
–


hátsó ablaktörlés hátramenetbe kapcsoláskor
.
Télen az ablaktörlők használata előtt távolítsa el a havat, jeget vagy zúzmarát
a szélvédőről az ablaktörlőkarok, ill. lapátok
körül és a szélvédőtömítésnél.
Száraz szélvédőn ne használja az
ablaktörlőket. Nagy hidegben vagy
melegben használat előtt ellenőrizze, hogy az
ablaktörlő lapátok nincsenek-e a szélvédőre
tapadva.
Manuális kezelőszervek
Az ablaktörlők vezérlését közvetlenül a vezető
végzi.
Kézi törléssel (szakaszos)



AUTOMATIKUS ablaktörléssel

Első ablaktörlők
► A törlés sebességének kiválasztása: a kívánt
pozíció eléréséig mozgassa a kapcsolót felfelé
vagy lefelé.
Gyors törlés (heves esőzés)
Normál törlés (mérsékelt esőzés)
Szakaszos törlés (a gépjármű
sebességéhez igazodik)
Ki
vagy
Automata törlés (nyomja lefelé, majd engedje el).
Egyszeri törlés (húzza egyszer maga felé a
kapcsolót).

68
Világítás és tájékozódás
ablaktörlő-kapcsolóval, a lapátok függőleges
helyzetbe állnak.
► Folytassa a kívánt művelettel vagy az
ablaktörlő lapátok cseréjével.
Az első ablaktörlő lapát visszaszerelése
után
► Az ablaktörlő lapátok kiindulási helyzetbe
történő visszaállításához adja rá a gyújtást, és
működtesse az ablaktörlő-kapcsolót.
Ablaktörlőlapát cseréje
Eltávolítás / visszahelyezés elöl

► Végezze el az ablaktörlő lapát cseréjét a
vezető oldalán.
► Kezdje a legtávolabb lévő ablaktörlő lapáttal.
A karokat a merev résznél fogja meg, majd
emelje fel, amennyire csak lehetséges.

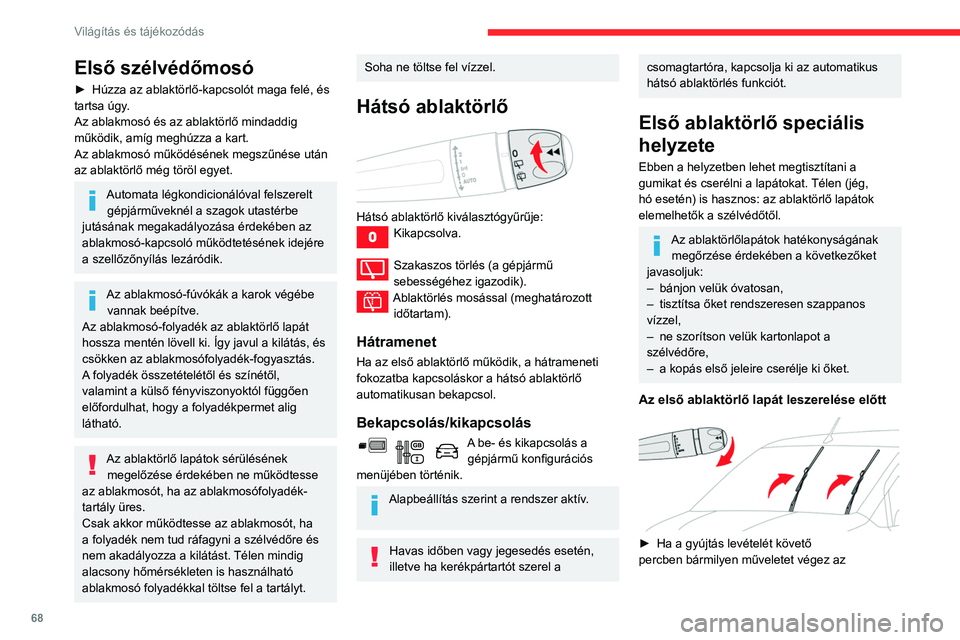

Első szélvédőmosó
► Húzza az ablaktörlő-kapcsolót maga felé, és
tartsa úgy .
Az ablakmosó és az ablaktörlő mindaddig
működik, amíg meghúzza a kart.
Az ablakmosó működésének megszűnése után
az ablaktörlő még töröl egyet.
Automata légkondicionálóval felszerelt gépjárműveknél a szagok utastérbe
jutásának megakadályozása érdekében az
ablakmosó-kapcsoló működtetésének idejére
a szellőzőnyílás lezáródik.
Az ablakmosó-fúvókák a karok végébe vannak beépítve.
Az ablakmosó-folyadék az ablaktörlő lapát
hossza mentén lövell ki. Így javul a kilátás, és
csökken az ablakmosófolyadék-fogyasztás.
A folyadék összetételétől és színétől,
valamint a külső fényviszonyoktól függően
előfordulhat, hogy a folyadékpermet alig
látható.
Az ablaktörlő lapátok sérülésének megelőzése érdekében ne működtesse
az ablakmosót, ha az ablakmosófolyadék-
tartály üres.
Csak akkor működtesse az ablakmosót, ha
a folyadék nem tud ráfagyni a szélvédőre és
nem akadályozza a kilátást. Télen mindig
alacsony hőmérsékleten is használható
ablakmosó folyadékkal töltse fel a tartályt.
Soha ne töltse fel vízzel.
Hátsó ablaktörlő

Hátsó ablaktörlő kiválasztógyűrűje:
Kikapcsolva.
Szakaszos törlés (a gépjármű
sebességéhez igazodik).
Ablaktörlés mosással (meghatározott
időtartam).
Hátramenet
Ha az első ablaktörlő működik, a hátrameneti
fokozatba kapcsoláskor a hátsó ablaktörlő
automatikusan bekapcsol.
Bekapcsolás/kikapcsolás
A be- és kikapcsolás a gépjármű konfigurációs
menüjében történik.
Alapbeállítás szerint a rendszer aktív.
Havas időben vagy jegesedés esetén,
illetve ha kerékpártartót szerel a
csomagtartóra, kapcsolja ki az automatikus
hátsó ablaktörlés funkciót.
Első ablaktörlő speciális
helyzete
Ebben a helyzetben lehet megtisztítani a
gumikat és cserélni a lapátokat. Télen (jég,
hó esetén) is hasznos: az ablaktörlő lapátok
elemelhetők a szélvédőtől.
Az ablaktörlőlapátok hatékonyságának megőrzése érdekében a következőket
javasoljuk:
–

bánjon velük óvatosan,
–


tisztítsa őket rendszeresen szappanos
vízzel,
–


ne szorítson velük kartonlapot a
szélvédőre,
–


a kopás első jeleire cserélje ki őket.
Az első ablaktörlő lapát leszerelése előtt

► Ha a gyújtás levételét követő
percben bármilyen műveletet végez az

69

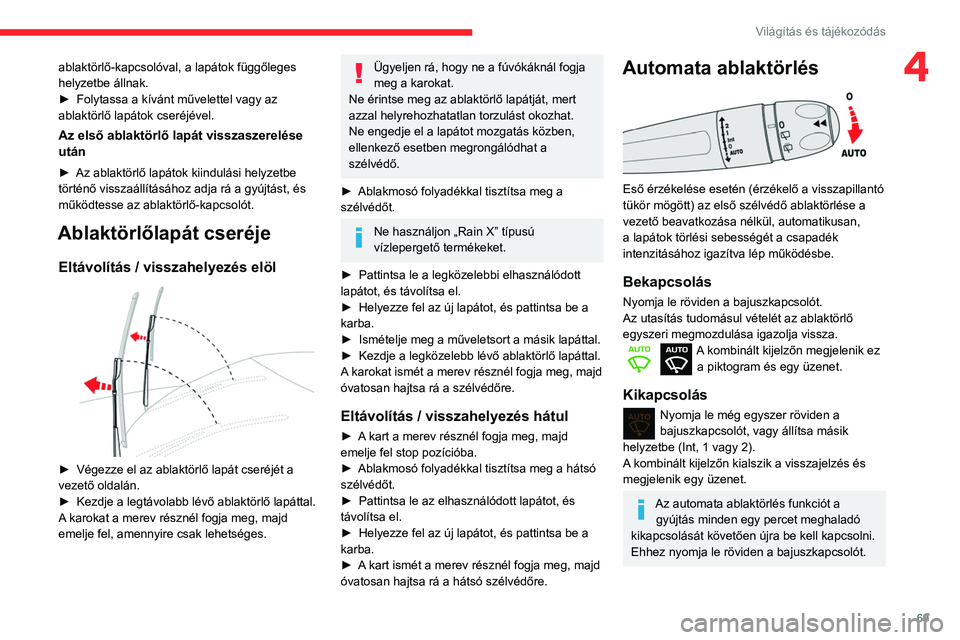

Világítás és tájékozódás
4ablaktörlő-kapcsolóval, a lapátok függőleges
helyzetbe állnak.
►
Folytassa a kívánt művelettel vagy az
ablaktörlő lapátok cseréjével.
Az első ablaktörlő lapát visszaszerelése
után
► Az ablaktörlő lapátok kiindulási helyzetbe
történő visszaállításához adja rá a gyújtást, és
működtesse az ablaktörlő-kapcsolót.
Ablaktörlőlapát cseréje
Eltávolítás / visszahelyezés elöl

► Végezze el az ablaktörlő lapát cseréjét a
vezető oldalán.
►

Kezdje a legtávolabb lévő ablaktörlő lapáttal.
A

karokat a merev résznél fogja meg, majd
emelje fel, amennyire csak lehetséges.
Ügyeljen rá, hogy ne a fúvókáknál fogja
meg a karokat.
Ne érintse meg az ablaktörlő lapátját, mert
azzal helyrehozhatatlan torzulást okozhat.
Ne engedje el a lapátot mozgatás közben,
ellenkező esetben megrongálódhat a
szélvédő.
►

Ablakmosó folyadékkal tisztítsa meg a
szélvédőt.
Ne használjon „Rain X” típusú
vízlepergető termékeket.
►

Pattintsa le a legközelebbi elhasználódott
lapátot, és távolítsa el.
►


Helyezze fel az új lapátot, és pattintsa be a
karba.
►


Ismételje meg a műveletsort a másik lapáttal.
►


Kezdje a legközelebb lévő ablaktörlő lapáttal.
A

karokat ismét a merev résznél fogja meg, majd
óvatosan hajtsa rá a szélvédőre.
Eltávolítás / visszahelyezés hátul
► A kart a merev résznél fogja meg, majd
emelje fel stop pozícióba.
►

Ablakmosó folyadékkal tisztítsa meg a hátsó
szélvédőt.
►


Pattintsa le az elhasználódott lapátot, és
távolítsa el.
►


Helyezze fel az új lapátot, és pattintsa be a
karba.
►


A
kart ismét a merev résznél fogja meg, majd
óvatosan hajtsa rá a hátsó szélvédőre.
Automata ablaktörlés

Eső érzékelése esetén (érzékelő a visszapillantó
tükör mögött) az első szélvédő ablaktörlése a
vezető beavatkozása nélkül, automatikusan,
a lapátok törlési sebességét a csapadék
intenzitásához igazítva lép működésbe.
Bekapcsolás
Nyomja le röviden a bajuszkapcsolót.
Az utasítás tudomásul vételét az ablaktörlő
egyszeri megmozdulása igazolja vissza.
A kombinált kijelzőn megjelenik ez a piktogram és egy üzenet.
Kikapcsolás
Nyomja le még egyszer röviden a
bajuszkapcsolót, vagy állítsa másik
helyzetbe (Int, 1 vagy 2).
A kombinált kijelzőn kialszik a visszajelzés és
megjelenik egy üzenet.
Az automata ablaktörlés funkciót a gyújtás minden egy percet meghaladó
kikapcsolását követően újra be kell kapcsolni.
Ehhez nyomja le röviden a bajuszkapcsolót.

70

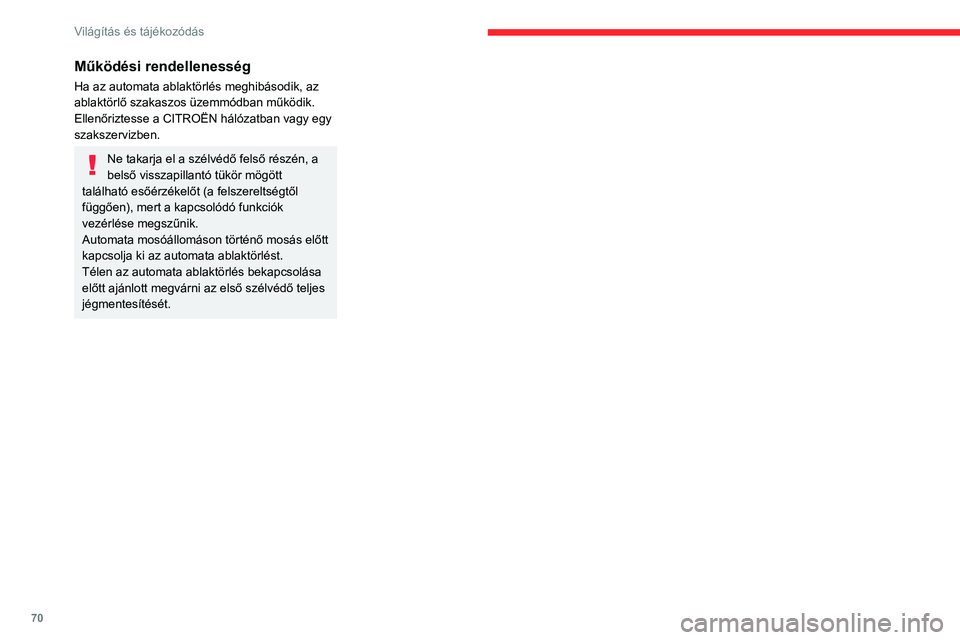

Világítás és tájékozódás
Működési rendellenesség
Ha az automata ablaktörlés meghibásodik, az
ablaktörlő szakaszos üzemmódban működik.
Ellenőriztesse a CITROËN hálózatban vagy egy
szakszervizben.
Ne takarja el a szélvédő felső részén, a
belső visszapillantó tükör mögött
található esőérzékelőt (a felszereltségtől
függően), mert a kapcsolódó funkciók
vezérlése megszűnik.
Automata mosóállomáson történő mosás előtt
kapcsolja ki az automata ablaktörlést.
Télen az automata ablaktörlés bekapcsolása
előtt ajánlott megvárni az első szélvédő teljes
jégmentesítését.
