16
Fedélzeti műszerek
Fekete/fehér figyelmeztető lámpák
Benyomott fékpedál
Folyamatosan világít.
Nem elégséges vagy nincs nyomás a
fékpedálon.
Automata sebességváltó esetén a P fokozatból
történő induláskor, járó motor mellett a fékpedál
felengedése előtt.
Tengelykapcsoló-pedál lenyomvaFolyamatosan világít.
Stop & Start: nem nyomta be teljesen a
tengelykapcsoló-pedált, így a START üzemmód
nem kapcsol be.
Nyomja be ütközésig a tengelykapcsoló-pedált.
Automata ablaktörlésFolyamatosan világít.
Az automata első ablaktörlés funkció
aktív.
Műszerek
Karbantartásjelző
A karbantartásjelző megjelenik a műszerfalon.
Modellváltozattól függően:
– Az összkilométer-számláló kijelzősorában a
következő karbantartásig megtehető kilométerek
száma vagy az előző esedékesség óta megtett
távolság látható a „-” jel előtt.
– Figyelmeztető üzenet jelzi a következő
karbantartás lejáratáig vagy túllépéséig
megtehető kilométerek számát.
bekövetkezett meghibásodás megerősítését
követően).
A motor indításához végezze el a (2)-es lépést.
SzervizIdeiglenesen bekapcsolva, a kijelzőn
megjelenő üzenet kíséretében.
Egy vagy több olyan kisebb rendellenesség
merült fel, amelynek nincs külön visszajelzése.
A kombinált kijelzőn megjelenő üzenet
segítségével azonosítsa a hiba okát.
Egyes rendellenességeket maga is javíthat,
például egy nyitott ajtót vagy a részecskeszűrő
kezdődő eltömődését.
Egyéb rendellenesség – például az
abroncsnyomás-ellenőrző rendszer
meghibásodása – esetén végezze el a (3)-as
lépést.
Folyamatos, üzenetkijelzés kíséretében.
Olyan nagyobb rendellenesség, amelynek
nincs külön visszajelzése.
A kombinált kijelzőn megjelenő üzenet
segítségével azonosítsa a rendellenesség okát,
majd végezze el a (3)-as lépést.
Folyamatos, és a „Meghibásodott a
rögzítőfék” üzenet jelenik meg.
Az elektromos rögzítőfék automatikus kioldása
nem érhető el.
Végezze el a (2)-as lépést.
A szerviz figyelmeztető lámpa folyamatosan világít, és a
karbantartást jelző kulcs is villog, majd
folyamatosan világít.
Túllépte a karbantartás esedékes időpontját. A lehető leghamarabb szervizeltesse a
gépjárművet.
Csak BlueHDi dízelmotorok esetén.
Hátsó ködzárfényFolyamatosan világít.
A jelzőlámpa világít.
Zöld figyelmeztető lámpák
Stop & Start
Folyamatosan világít.
Amikor a jármű megáll, a Stop & Start
rendszer a motort STOP üzemmódba állítja.
Kis ideig villog.
A STOP mód átmenetileg nem érhető el,
vagy a START mód automatikusan bekapcsol.
HegymenetvezérlőFolyamatosan világít.
A funkció aktiválva lett, de nem
teljesülnek a szabályozás feltételei (lejtő, túl
magas sebesség, sebességváltó fokozat).
Villogó visszajelzés.
A funkció megkezdi a szabályzást.
A gépjárművet lefékezi; lejtmenetben a
féklámpák világítanak.
Eco üzemmódFolyamatosan világít.
Az ECO üzemmód aktív.
Ez bizonyos paramétereket felülír az
üzemanyag-fogyasztás csökkentése érdekében.
Automata ablaktörlésFolyamatos.
Az automatikus szélvédőablak-törlés
funkció aktív.
Elülső ködlámpaFolyamatos.
A ködfényszórók be vannak kapcsolva.
HelyzetjelzőkFolyamatosan világít.
A lámpák világítanak.
IrányjelzőkIrányjelzők hangjelzéssel.
Az irányjelzők be vannak kapcsolva.
Tompított fényszórókFolyamatosan világít.
A lámpák világítanak.
Távolsági fényszórók automatikus
lekapcsolása
Folyamatos.
A funkciót az érintőképernyőn
(Vezetési világítás
/Gépjármű menü) keresztül
aktiválták.
A világításkapcsoló „AUTO” helyzetben van.
Kék figyelmeztető lámpák
Távolsági fényszóró
Folyamatosan világít.
A lámpák világítanak.
11 8
Vezetés

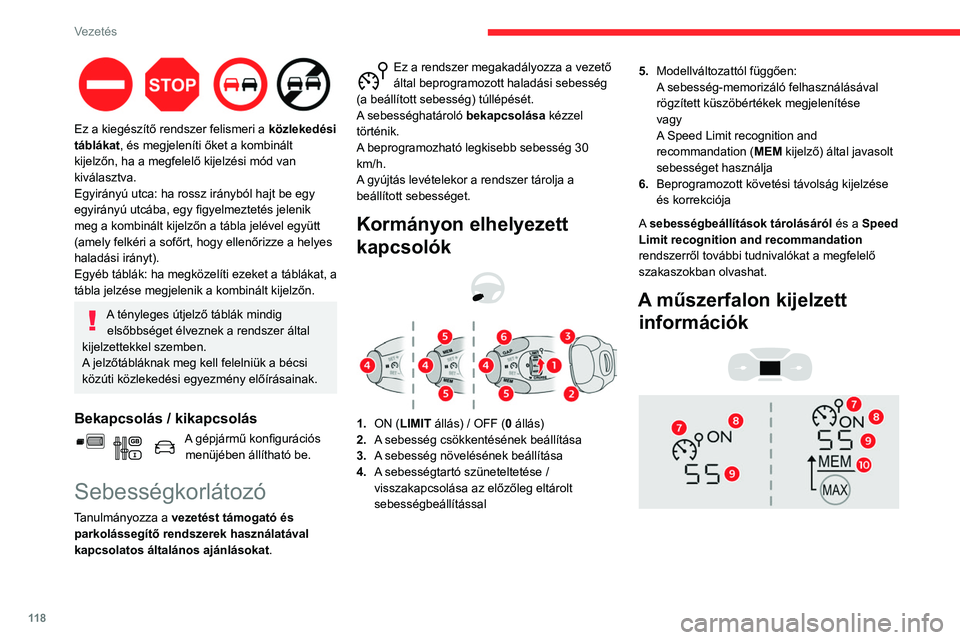

Ez a kiegészítő rendszer felismeri a közlekedési
táblákat, és megjeleníti őket a kombinált
kijelzőn, ha a megfelelő kijelzési mód van
kiválasztva.
Egyirányú utca: ha rossz irányból hajt be egy
egyirányú utcába, egy figyelmeztetés jelenik
meg a kombinált kijelzőn a tábla jelével együtt
(amely felkéri a sofőrt, hogy ellenőrizze a helyes
haladási irányt).
Egyéb táblák: ha megközelíti ezeket a táblákat, a
tábla jelzése megjelenik a kombinált kijelzőn.
A tényleges útjelző táblák mindig elsőbbséget élveznek a rendszer által
kijelzettekkel szemben.
A jelzőtábláknak meg kell felelniük a bécsi
közúti közlekedési egyezmény előírásainak.
Bekapcsolás / kikapcsolás
A gépjármű konfigurációs menüjében állítható be.
Sebességkorlátozó
Tanulmányozza a vezetést támogató és
parkolássegítő rendszerek használatával
kapcsolatos általános ajánlásokat.
Ez a rendszer megakadályozza a vezető
által beprogramozott haladási sebesség
(a beállított sebesség) túllépését.
A sebességhatároló bekapcsolása kézzel
történik.
A beprogramozható legkisebb sebesség 30
km/h.
A gyújtás levételekor a rendszer tárolja a
beállított sebességet.
Kormányon elhelyezett
kapcsolók
1. ON (LIMIT állás) / OFF ( 0 állás)
2. A sebesség csökkentésének beállítása
3. A sebesség növelésének beállítása
4. A sebességtartó szüneteltetése /
visszakapcsolása az előzőleg eltárolt
sebességbeállítással 5.
Modellváltozattól függően:
A sebesség-memorizáló felhasználásával
rögzített küszöbértékek megjelenítése
vagy
A Speed Limit recognition and
recommandation ( MEM kijelző) által javasolt
sebességet használja
6. Beprogramozott követési távolság kijelzése
és korrekciója
A sebességbeállítások tárolásáról és a Speed
Limit recognition and recommandation
rendszerről további tudnivalókat a megfelelő
szakaszokban olvashat.
A műszerfalon kijelzett információk
121
Vezetés
6Ez a rendszer a gépjármű sebességét
automatikusan a vezető által
beprogramozott értéken (sebességbeállítás)
tartja a gázpedál használata nélkül.
A sebességtartó bekapcsolása kézzel történik.
A működéséhez minimum 40
km/h-s sebesség
szükséges.
Kézi sebességváltónál a harmadik vagy annál
magasabb sebességfokozatba kell kapcsolni.
Automata sebességváltónál a fokozatválasztót
D üzemmódba, vagy M üzemmódban második
vagy annál magasabb sebességi fokozatba kell
kapcsolni.
A sebességtartó a Stop & Start rendszerrel szerelt motoroknál a
sebességváltó típusától függetlenül a
fokozatváltást követően is aktív marad.
A gyújtás levételekor az összes sebességbeállítás törlődik.
Kormányon elhelyezett
kapcsolók
1. ON (CRUISE állás) / OFF ( 0 állás)
2. A sebességtartó bekapcsolása az aktuális
sebességen / a beállított sebesség
csökkentése
3. A sebességtartó bekapcsolása az aktuális
sebességen / a beállított sebesség növelése
4. A sebességtartó szüneteltetése /
visszakapcsolása az előzetesen eltárolt
sebességbeállítással
5. Modellváltozattól függően:
A sebesség-memorizáló felhasználásával
rögzített küszöbértékek megjelenítése
vagy
A Speed Limit recognition and
recommandation ( MEM kijelző) által javasolt
sebességet használja
A sebességbeállítások tárolásáról és a Speed
Limit recognition and recommandation
rendszerről további tudnivalókat a megfelelő
szakaszokban olvashat.
A műszerfalon kijelzett információk
Szélvédőre vetített kijelző
6. Kiválasztott sebességszabályozó üzemmód
kijelzése
7. Sebességszabályozó szüneteltetésének /
visszakapcsolásának kijelzése
8. Beprogramozott sebességérték
124
Vezetés

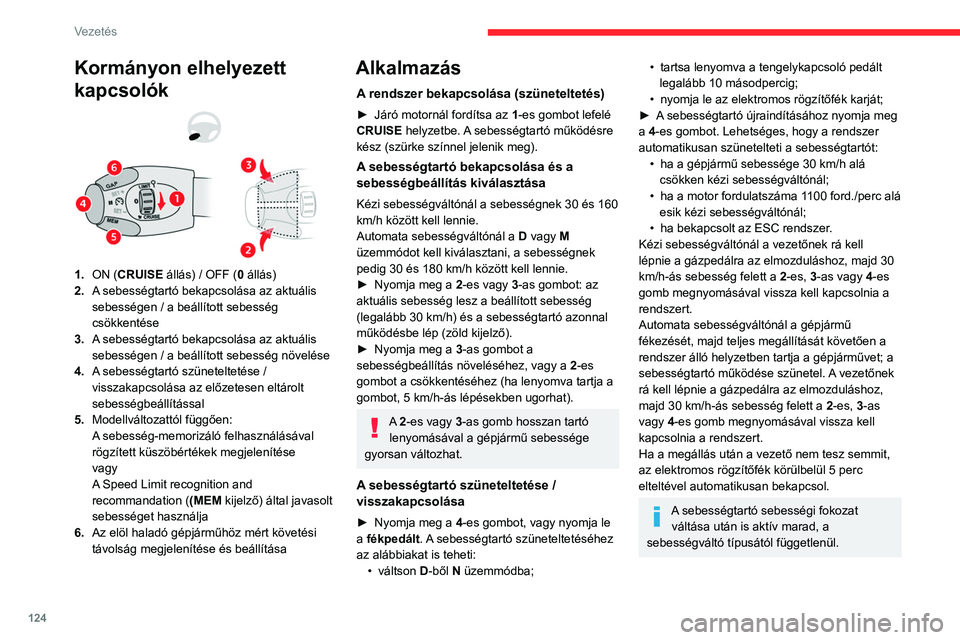

Kormányon elhelyezett
kapcsolók
1.ON (CRUISE állás) / OFF ( 0 állás)
2. A sebességtartó bekapcsolása az aktuális
sebességen / a beállított sebesség
csökkentése
3. A sebességtartó bekapcsolása az aktuális
sebességen / a beállított sebesség növelése
4. A sebességtartó szüneteltetése /
visszakapcsolása az előzetesen eltárolt
sebességbeállítással
5. Modellváltozattól függően:
A sebesség-memorizáló felhasználásával
rögzített küszöbértékek megjelenítése
vagy
A Speed Limit recognition and
recommandation ( (MEM kijelző) által javasolt
sebességet használja
6. Az elöl haladó gépjárműhöz mért követési
távolság megjelenítése és beállítása
Alkalmazás
A rendszer bekapcsolása (szüneteltetés)
► Járó motornál fordítsa az 1-es gombot lefelé
CRUISE helyzetbe. A sebességtartó működésre
kész (szürke színnel jelenik meg).
A sebességtartó bekapcsolása és a
sebességbeállítás kiválasztása
Kézi sebességváltónál a sebességnek 30 és 160
km/h között kell lennie.
Automata sebességváltónál a D vagy M
üzemmódot kell kiválasztani, a sebességnek
pedig 30 és 180 km/h között kell lennie.
►
Nyomja meg a 2
-es vagy 3-as gombot: az
aktuális sebesség lesz a beállított sebesség
(legalább 30 km/h) és a sebességtartó azonnal
működésbe lép (zöld kijelző).
►
Nyomja meg a 3
-as gombot a
sebességbeállítás növeléséhez, vagy a 2-es
gombot a csökkentéséhez (ha lenyomva tartja a
gombot, 5 km/h-ás lépésekben ugorhat).
A 2-es vagy 3-as gomb hosszan tartó lenyomásával a gépjármű sebessége
gyorsan változhat.
A sebességtartó szüneteltetése /
visszakapcsolása
► Nyomja meg a 4 -es gombot, vagy nyomja le
a fékpedált. A sebességtartó szüneteltetéséhez
az alábbiakat is teheti: •
váltson D-ből N üzemmódba;
• tartsa lenyomva a tengelykapcsoló pedált
legalább 10 másodpercig;
•
nyomja le az elektromos rögzítőfék karját;
►
A
sebességtartó újraindításához nyomja meg
a 4-es gombot. Lehetséges, hogy a rendszer
automatikusan szünetelteti a sebességtartót: •
ha a gépjármű sebessége 30
km/h alá
csökken kézi sebességváltónál;
•
ha a motor fordulatszáma 1
100 ford./perc alá
esik kézi sebességváltónál;
•
ha bekapcsolt az ESC rendszer
.
Kézi sebességváltónál a vezetőnek rá kell
lépnie a gázpedálra az elmozduláshoz, majd 30
km/h-ás sebesség felett a 2-es, 3-as vagy 4-es
gomb megnyomásával vissza kell kapcsolnia a
rendszert.
Automata sebességváltónál a gépjármű
fékezését, majd teljes megállítását követően a
rendszer álló helyzetben tartja a gépjárművet; a
sebességtartó működése szünetel. A vezetőnek
rá kell lépnie a gázpedálra az elmozduláshoz,
majd 30 km/h-ás sebesség felett a 2-es, 3-as
vagy 4-es gomb megnyomásával vissza kell
kapcsolnia a rendszert.
Ha a megállás után a vezető nem tesz semmit,
az elektromos rögzítőfék körülbelül 5 perc
elteltével automatikusan bekapcsol.
A sebességtartó sebességi fokozat váltása után is aktív marad, a
sebességváltó típusától függetlenül.
125
Vezetés

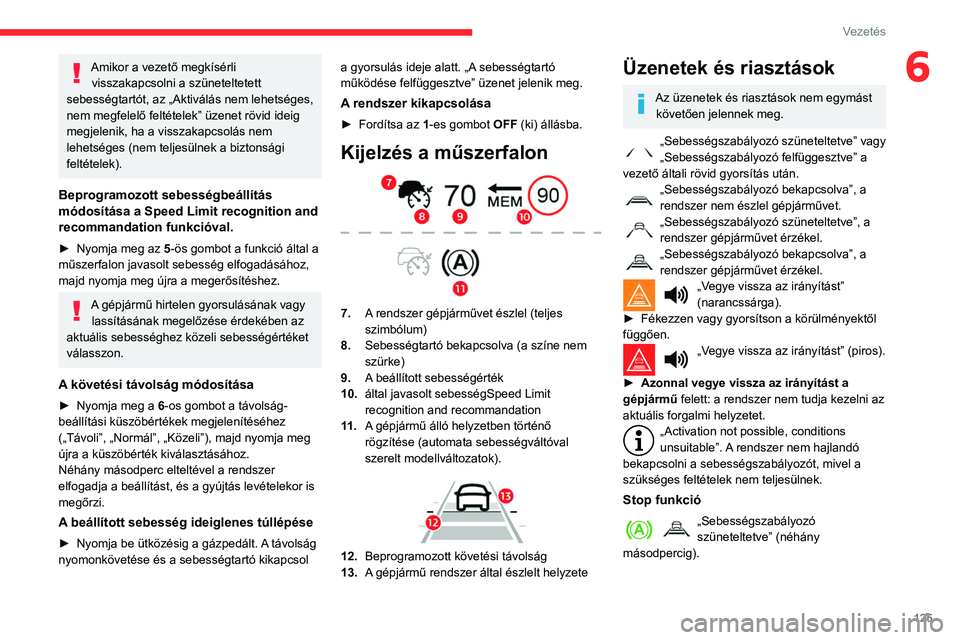

6Amikor a vezető megkísérli visszakapcsolni a szüneteltetett
sebességtartót, az „Aktiválás nem lehetséges,
nem megfelelő feltételek” üzenet rövid ideig
megjelenik, ha a visszakapcsolás nem
lehetséges (nem teljesülnek a biztonsági
feltételek).
Beprogramozott sebességbeállítás
módosítása a Speed Limit recognition and
recommandation funkcióval.
► Nyomja meg az 5 -ös gombot a funkció által a
műszerfalon javasolt sebesség elfogadásához,
majd nyomja meg újra a megerősítéshez.
A gépjármű hirtelen gyorsulásának vagy lassításának megelőzése érdekében az
aktuális sebességhez közeli sebességértéket
válasszon.
A követési távolság módosítása
► Nyomja meg a 6 -os gombot a távolság-
beállítási küszöbértékek megjelenítéséhez
(„Távoli”, „Normál”, „Közeli”), majd nyomja meg
újra a küszöbérték kiválasztásához.
Néhány másodperc elteltével a rendszer
elfogadja a beállítást, és a gyújtás levételekor is
megőrzi.
A beállított sebesség ideiglenes túllépése
► Nyomja be ütközésig a gázpedált. A távolság
nyomonkövetése és a sebességtartó kikapcsol a gyorsulás ideje alatt. „A sebességtartó
működése felfüggesztve” üzenet jelenik meg.
A rendszer kikapcsolása
► Fordítsa az
1-es gombot OFF (ki) állásba.
Kijelzés a műszerfalon
7.A rendszer gépjárművet észlel (teljes
szimbólum)
8. Sebességtartó bekapcsolva (a színe nem
szürke)
9. A beállított sebességérték
10. által javasolt sebességSpeed Limit
recognition and recommandation
11 . A gépjármű álló helyzetben történő
rögzítése (automata sebességváltóval
szerelt modellváltozatok).
12.Beprogramozott követési távolság
13. A gépjármű rendszer által észlelt helyzete
Üzenetek és riasztások
Az üzenetek és riasztások nem egymást
követően jelennek meg.
„Sebességszabályozó szüneteltetve” vagy
„Sebességszabályozó felfüggesztve” a
vezető általi rövid gyorsítás után.
„Sebességszabályozó bekapcsolva”, a
rendszer nem észlel gépjárművet.
„Sebességszabályozó szüneteltetve”, a
rendszer gépjárművet érzékel.
„Sebességszabályozó bekapcsolva”, a
rendszer gépjárművet érzékel.
„Vegye vissza az irányítást”
(narancssárga).
►
Fékezzen vagy gyorsítson a körülményektől
függően.
„Vegye vissza az irányítást” (piros).
►
Azonnal vegye vissza az irányítást a
gépjármű
felett: a rendszer nem tudja kezelni az
aktuális forgalmi helyzetet.
„Activation not possible, conditions
unsuitable”. A rendszer nem hajlandó
bekapcsolni a sebességszabályozót, mivel a
szükséges feltételek nem teljesülnek.
Stop funkció
„Sebességszabályozó
szüneteltetve” (néhány
másodpercig).
