2021 CITROEN BERLINGO VAN Kezelési útmutató (in Hungarian)

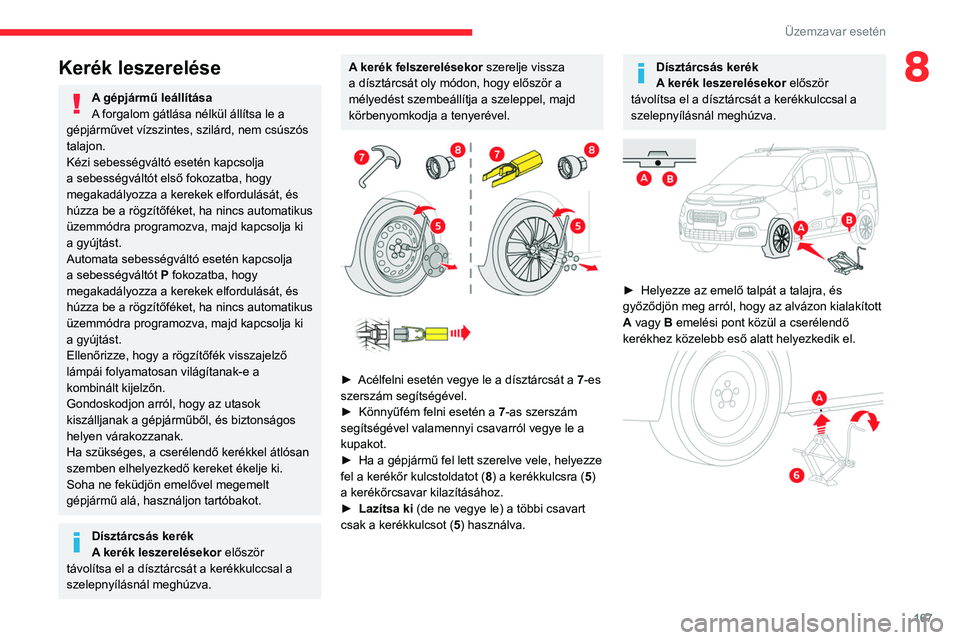

167
Üzemzavar esetén
8Kerék leszerelése
A gépjármű leállítása
A forgalom gátlása nélkül állítsa le a
gépjárművet vízszintes, szilárd, nem csúszós
talajon.
Kézi sebességváltó esetén kapcsolja
a sebességváltót első fokozatba, hogy
megakadályozza a kerekek elfordulását, és
húzza be a rögzítőféket, ha nincs automatikus
üzemmódra programozva, majd kapcsolja ki
a gyújtást.
Automata sebességváltó esetén kapcsolja
a sebességváltót

P
fokozatba, hogy
megakadályozza a kerekek elfordulását, és
húzza be a rögzítőféket, ha nincs automatikus
üzemmódra programozva, majd kapcsolja ki
a gyújtást.
Ellenőrizze, hogy a rögzítőfék visszajelző
lámpái folyamatosan világítanak-e a
kombinált kijelzőn.
Gondoskodjon arról, hogy az utasok
kiszálljanak a gépjárműből, és biztonságos
helyen várakozzanak.
Ha szükséges, a cserélendő kerékkel átlósan
szemben elhelyezkedő kereket ékelje ki.
Soha ne feküdjön emelővel megemelt
gépjármű alá, használjon tartóbakot.
Dísztárcsás kerék
A kerék leszerelésekor először
távolítsa el a dísztárcsát a kerékkulccsal a
szelepnyílásnál meghúzva.
A kerék felszerelésekor szerelje vissza
a dísztárcsát oly módon, hogy először a
mélyedést szembeállítja a szeleppel, majd
körbenyomkodja a tenyerével.


► Acélfelni esetén vegye le a dísztárcsát a 7 -es
szerszám segítségével.
►

Könnyűfém felni esetén a 7

-as szerszám
segítségével valamennyi csavarról vegye le a
kupakot.
►

Ha a gépjármű fel lett szerelve vele, helyezze
fel a kerékőr kulcstoldatot ( 8

) a kerékkulcsra (5)
a kerékőrcsavar kilazításához.
►

Lazítsa ki
(de ne vegye le) a többi csavart
csak a kerékkulcsot (5) használva.
Dísztárcsás kerék
A kerék leszerelésekor először
távolítsa el a dísztárcsát a kerékkulccsal a
szelepnyílásnál meghúzva.


► Helyezze az emelő talpát a talajra, és
győződjön meg arról, hogy az alvázon kialakított
A
vagy B emelési pont közül a cserélendő
kerékhez közelebb eső alatt helyezkedik el.

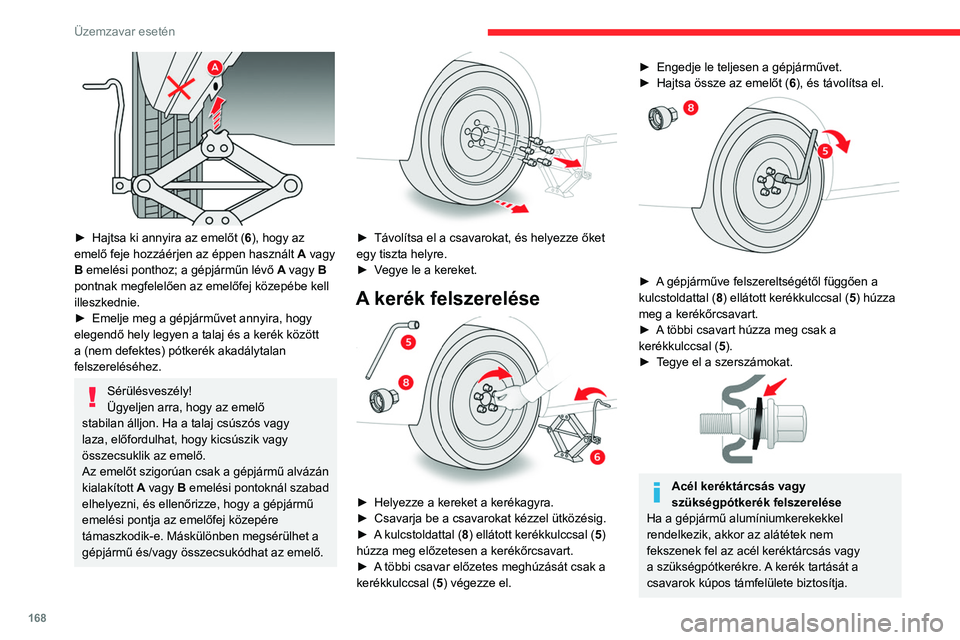

168
Üzemzavar esetén

► Hajtsa ki annyira az emelőt (6 ), hogy az
emelő feje hozzáérjen az éppen használt A vagy
B emelési ponthoz; a gépjárműn lévő A vagy B
pontnak megfelelően az emelőfej közepébe kell
illeszkednie.
►

Emelje meg a gépjárművet annyira, hogy
elegendő hely legyen a talaj és a kerék között
a (nem defektes) pótkerék akadálytalan
felszereléséhez.
Sérülésveszély!
Ügyeljen arra, hogy az emelő
stabilan álljon. Ha a talaj csúszós vagy
laza, előfordulhat, hogy kicsúszik vagy
összecsuklik az emelő.
Az emelőt szigorúan csak a gépjármű alvázán
kialakított A vagy B emelési pontoknál szabad
elhelyezni, és ellenőrizze, hogy a gépjármű
emelési pontja az emelőfej közepére
támaszkodik-e. Máskülönben megsérülhet a
gépjármű és/vagy összecsukódhat az emelő.


► Távolítsa el a csavarokat, és helyezze őket
egy tiszta helyre.
►

V
egye le a kereket.
A kerék felszerelése

► Helyezze a kereket a kerékagyra.
► Csavarja be a csavarokat kézzel ütközésig.
►

A
kulcstoldattal (8) ellátott kerékkulccsal ( 5)
húzza meg előzetesen a kerékőrcsavart.
►

A
többi csavar előzetes meghúzását csak a
kerékkulccsal ( 5) végezze el.
► Engedje le teljesen a gépjárművet.
► Hajtsa össze az emelőt ( 6
), és távolítsa el.


► A gépjárműve felszereltségétől függően a
kulcstoldattal (8) ellátott kerékkulccsal ( 5) húzza
meg a kerékőrcsavart.
►

A
többi csavart húzza meg csak a
kerékkulccsal ( 5).
►

T
egye el a szerszámokat.


Acél keréktárcsás vagy
szükségpótkerék felszerelése
Ha a gépjármű alumíniumkerekekkel
rendelkezik, akkor az alátétek nem
fekszenek fel az acél keréktárcsás vagy
a szükségpótkerékre. A kerék tartását a
csavarok kúpos támfelülete biztosítja.
Kerékcserét követően
A defektes gumiabroncsot helyezze a
kosárba.
Amint lehet, forduljon a CITROËN hálózathoz
vagy egy szakszervizhez.
Vizsgáltassa meg a sérült kereket. A
szerviztechnikus a vizsgálat alapján
megállapítja, hogy megjavítható-e az adott
kerék, vagy esetleg ki kell azt cserélni.
Néhány vezetéstámogató funkciót ki kell
kapcsolni, például a Aktív vészfék
funkciót.
Ha gépjárműve rendelkezik
keréknyomás-ellenőrző rendszerrel,
ellenőrizze a keréknyomást, majd végezze el
a rendszer újrainicializálását.
A keréknyomás-ellenőrző rendszerről
a megfelelő részben olvashat további
tudnivalókat.
Dísztárcsás kerekek
A kerék visszaszerelésekor a
dísztárcsa felhelyezését a szelepnél található
füllel kezdje, majd tenyerével nyomkodja
körbe a dísztárcsa peremét.

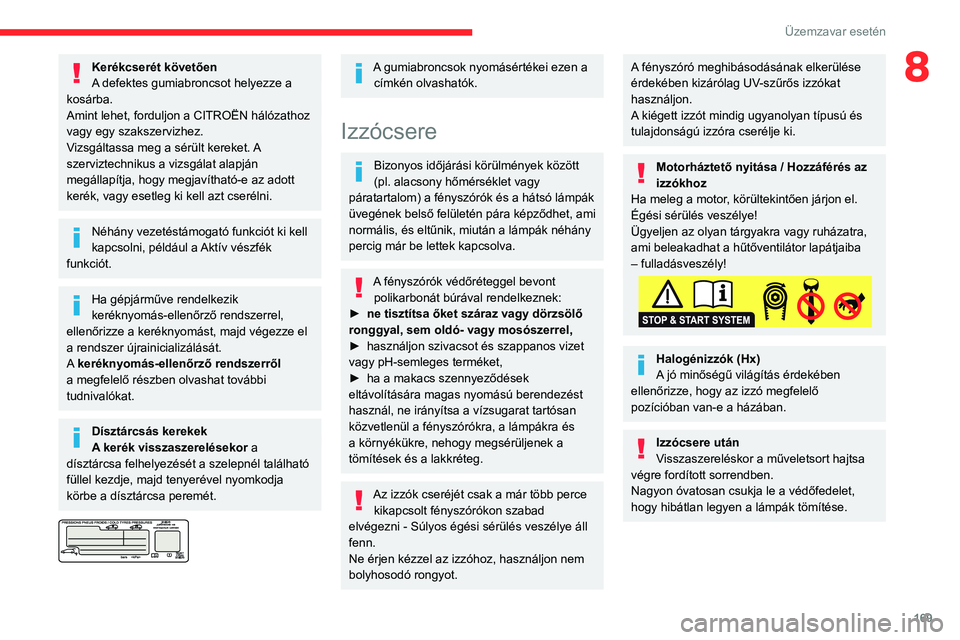

169
Üzemzavar esetén
8Kerékcserét követően
A defektes gumiabroncsot helyezze a
kosárba.
Amint lehet, forduljon a CITROËN hálózathoz
vagy egy szakszervizhez.
Vizsgáltassa meg a sérült kereket. A
szerviztechnikus a vizsgálat alapján
megállapítja, hogy megjavítható-e az adott
kerék, vagy esetleg ki kell azt cserélni.
Néhány vezetéstámogató funkciót ki kell
kapcsolni, például a Aktív vészfék
funkciót.
Ha gépjárműve rendelkezik
keréknyomás-ellenőrző rendszerrel,
ellenőrizze a keréknyomást, majd végezze el
a rendszer újrainicializálását.
A keréknyomás-ellenőrző rendszerről
a megfelelő részben olvashat további
tudnivalókat.
Dísztárcsás kerekek
A kerék visszaszerelésekor a
dísztárcsa felhelyezését a szelepnél található
füllel kezdje, majd tenyerével nyomkodja
körbe a dísztárcsa peremét.


A gumiabroncsok nyomásértékei ezen a címkén olvashatók.
Izzócsere
Bizonyos időjárási körülmények között
(pl. alacsony hőmérséklet vagy
páratartalom) a fényszórók és a hátsó lámpák
üvegének belső felületén pára képződhet, ami
normális, és eltűnik, miután a lámpák néhány
percig már be lettek kapcsolva.
A fényszórók védőréteggel bevont polikarbonát búrával rendelkeznek:
►

ne tisztítsa őket száraz vagy dörzsölő
ronggyal, sem oldó- vagy mosószerrel,
►


használjon szivacsot és szappanos vizet
vagy pH-semleges terméket,
►


ha a makacs szennyeződések
eltávolítására magas nyomású berendezést
használ, ne irányítsa a vízsugarat tartósan
közvetlenül a fényszórókra, a lámpákra és
a környékükre, nehogy megsérüljenek a
tömítések és a lakkréteg.
Az izzók cseréjét csak a már több perce kikapcsolt fényszórókon szabad
elvégezni - Súlyos égési sérülés veszélye áll
fenn.
Ne érjen kézzel az izzóhoz, használjon nem
bolyhosodó rongyot.
A fényszóró meghibásodásának elkerülése
érdekében kizárólag UV-szűrős izzókat
használjon.
A kiégett izzót mindig ugyanolyan típusú és
tulajdonságú izzóra cserélje ki.
Motorháztető nyitása / Hozzáférés az
izzókhoz
Ha meleg a motor, körültekintően járjon el.
Égési sérülés veszélye!
Ügyeljen az olyan tárgyakra vagy ruházatra,
ami beleakadhat a hűtőventilátor lapátjaiba
– fulladásveszély!
Halogénizzók (Hx)
A jó minőségű világítás érdekében
ellenőrizze, hogy az izzó megfelelő
pozícióban van-e a házában.
Izzócsere után
Visszaszereléskor a műveletsort hajtsa
végre fordított sorrendben.
Nagyon óvatosan csukja le a védőfedelet,
hogy hibátlan legyen a lámpák tömítése.

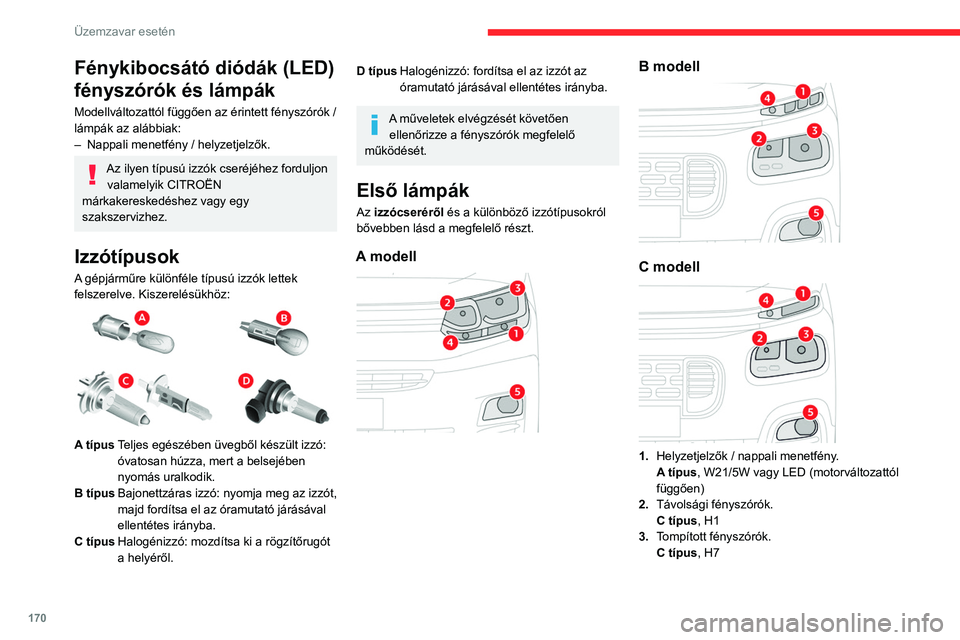

170
Üzemzavar esetén
Fénykibocsátó diódák (LED)
fényszórók és lámpák
Modellváltozattól függően az érintett fényszórók /
lámpák az alábbiak:
–
Nappali menetfény / helyzetjelzők.
Az ilyen típusú izzók cseréjéhez forduljon valamelyik CITROËN
márkakereskedéshez vagy egy
szakszervizhez.
Izzótípusok
A gépjárműre különféle típusú izzók lettek
felszerelve. Kiszerelésükhöz:


A típus Teljes egészében üvegből készült izzó:
óvatosan húzza, mert a belsejében
nyomás uralkodik.
B típus Bajonettzáras izzó: nyomja meg az izzót,
majd fordítsa el az óramutató járásával
ellentétes irányba.
C típus Halogénizzó: mozdítsa ki a rögzítőrugót
a helyéről.
D típusHalogénizzó: fordítsa el az izzót az
óramutató járásával ellentétes irányba.
A műveletek elvégzését követően
ellenőrizze a fényszórók megfelelő
működését.
Első lámpák
Az izzócseréről és a különböző izzótípusokról
bővebben lásd a megfelelő részt.
A modell

B modell

C modell

1. Helyzetjelzők / nappali menetfény.
A típus, W21/5W vagy LED (motorváltozattól
függően)
2. Távolsági fényszórók.
C típus, H1
3. Tompított fényszórók.
C típus, H7
4.Irányjelző.
B típus, PY21W
5. Ködlámpa.
D típus, H11
Oldalsó ismétlő irányjelző
A típus, WY5W-5W (borostyánsárga)

– Nyomja hátrafelé az ismétlő irányjelzőt, majd
eressze el.
– Visszahelyezéskor nyomja előrefelé az ismétlő
irányjelzőt, majd hozza vissza hátrafelé.
A borostyánsárga izzók (irányjelzők és
oldalsó ismétlő irányjelzők) kizárólag azonos
tulajdonságokkal rendelkező és azonos színű
izzókra cserélhetők.

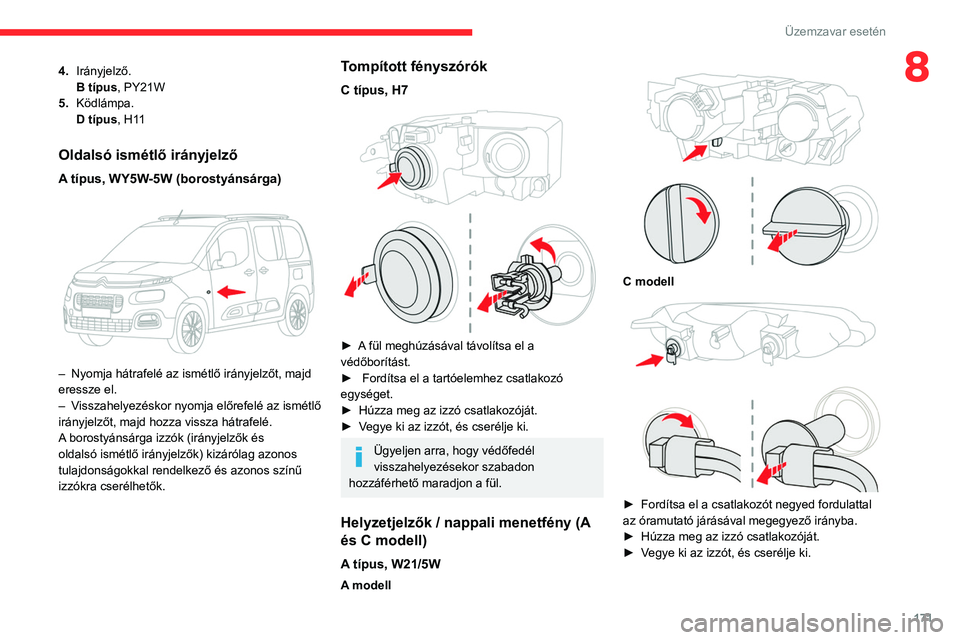

171
Üzemzavar esetén
84.Irányjelző.
B típus, PY21W
5. Ködlámpa.
D típus, H11
Oldalsó ismétlő irányjelző
A típus, WY5W-5W (borostyánsárga)

– Nyomja hátrafelé az ismétlő irányjelzőt, majd
eressze el.
–

V
isszahelyezéskor nyomja előrefelé az ismétlő
irányjelzőt, majd hozza vissza hátrafelé.
A borostyánsárga izzók (irányjelzők és
oldalsó ismétlő irányjelzők) kizárólag azonos
tulajdonságokkal rendelkező és azonos színű
izzókra cserélhetők.
Tompított fényszórók
C típus, H7

► A fül meghúzásával távolítsa el a
védőborítást.
►

Fordítsa el a tartóelemhez csatlakozó
egységet.
►


Húzza meg az izzó csatlakozóját.
►


V
egye ki az izzót, és cserélje ki.
Ügyeljen arra, hogy védőfedél
visszahelyezésekor szabadon
hozzáférhető maradjon a fül.
Helyzetjelzők / nappali menetfény (A
és C modell)
A típus, W21/5W
A modell


C modell

► Fordítsa el a csatlakozót negyed fordulattal
az óramutató járásával megegyező irányba.
►

Húzza meg az izzó csatlakozóját.
►


V
egye ki az izzót, és cserélje ki.

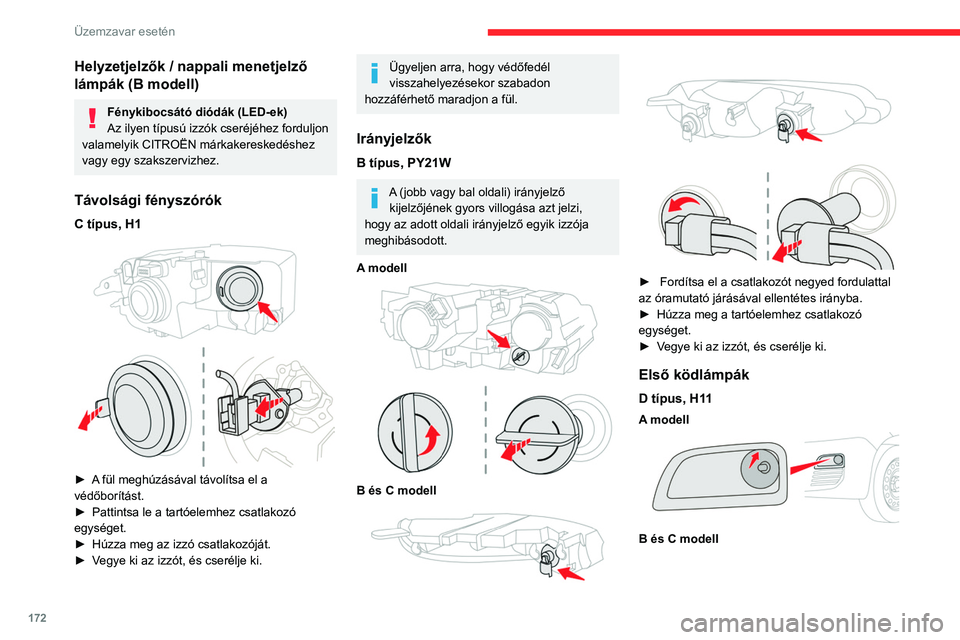

172
Üzemzavar esetén
Helyzetjelzők / nappali menetjelző
lámpák (B modell)
Fénykibocsátó diódák (LED-ek)
Az ilyen típusú izzók cseréjéhez forduljon
valamelyik
CITROËN márkakereskedéshez
vagy egy szakszervizhez.
Távolsági fényszórók
C típus, H1

► A fül meghúzásával távolítsa el a
védőborítást.
►

Pattintsa le a tartóelemhez csatlakozó
egységet.
►


Húzza meg az izzó csatlakozóját.
►


V
egye ki az izzót, és cserélje ki.
Ügyeljen arra, hogy védőfedél
visszahelyezésekor szabadon
hozzáférhető maradjon a fül.
Irányjelzők
B típus, PY21W
A (jobb vagy bal oldali) irányjelző kijelzőjének gyors villogása azt jelzi,
hogy az adott oldali irányjelző egyik izzója
meghibásodott.
A modell


B és C modell




► Fordítsa el a csatlakozót negyed fordulattal
az óramutató járásával ellentétes irányba.
►

Húzza meg a tartóelemhez csatlakozó
egységet.
►


V
egye ki az izzót, és cserélje ki.
Első ködlámpák
D típus, H11
A modell

B és C modell

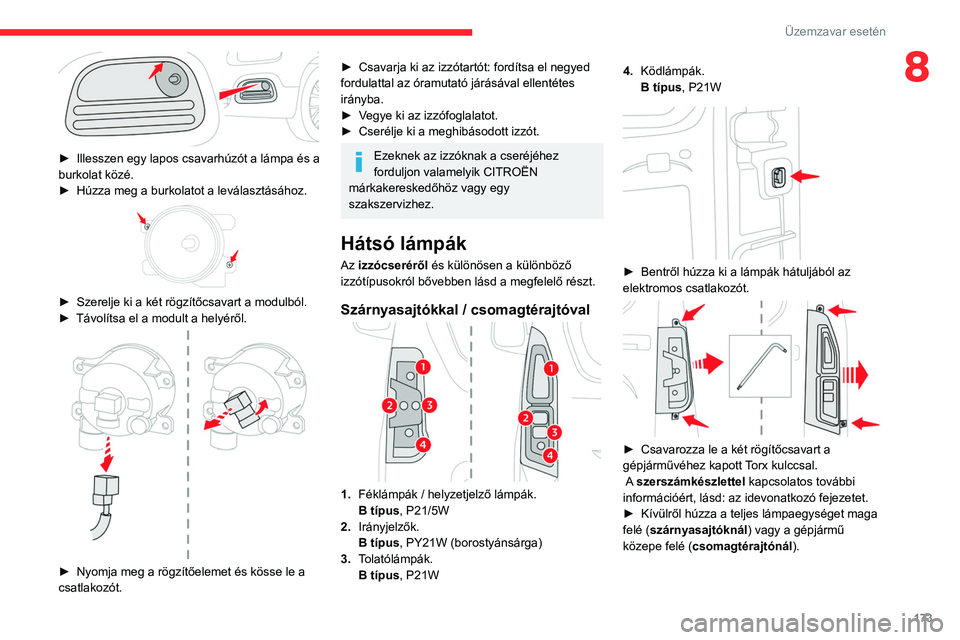

173
Üzemzavar esetén
8

► Illesszen egy lapos csavarhúzót a lámpa és a
burkolat közé.
►

Húzza meg a burkolatot a leválasztásához.

► Szerelje ki a két rögzítőcsavart a modulból.
► Távolítsa el a modult a helyéről.

► Nyomja meg a rögzítőelemet és kösse le a
csatlakozót.
► Csavarja ki az izzótartót: fordítsa el negyed
fordulattal az óramutató járásával ellentétes
irányba.
►

V
egye ki az izzófoglalatot.
►

Cserélje ki a meghibásodott izzót.
Ezeknek az izzóknak a cseréjéhez
forduljon valamelyik CITROËN
márkakereskedőhöz vagy egy
szakszervizhez.
Hátsó lámpák
Az izzócseréről és különösen a különböző
izzótípusokról bővebben lásd a megfelelő részt.
Szárnyasajtókkal / csomagtérajtóval
1. Féklámpák / helyzetjelző lámpák.
B típus, P21/5W
2. Irányjelzők.
B típus, PY21W (borostyánsárga)
3. Tolatólámpák.
B típus, P21W 4.
Ködlámpák.
B típus, P21W


► Bentről húzza ki a lámpák hátuljából az
elektromos csatlakozót.


► Csavarozza le a két rögítőcsavart a
gépjárművéhez kapott Torx kulccsal.
A szerszámkészlettel kapcsolatos további
információért, lásd: az idevonatkozó fejezetet.
►

Kívülről húzza a teljes lámpaegységet maga
felé (

szárnyasajtóknál ) vagy a gépjármű
közepe felé ( csomagtérajtónál).

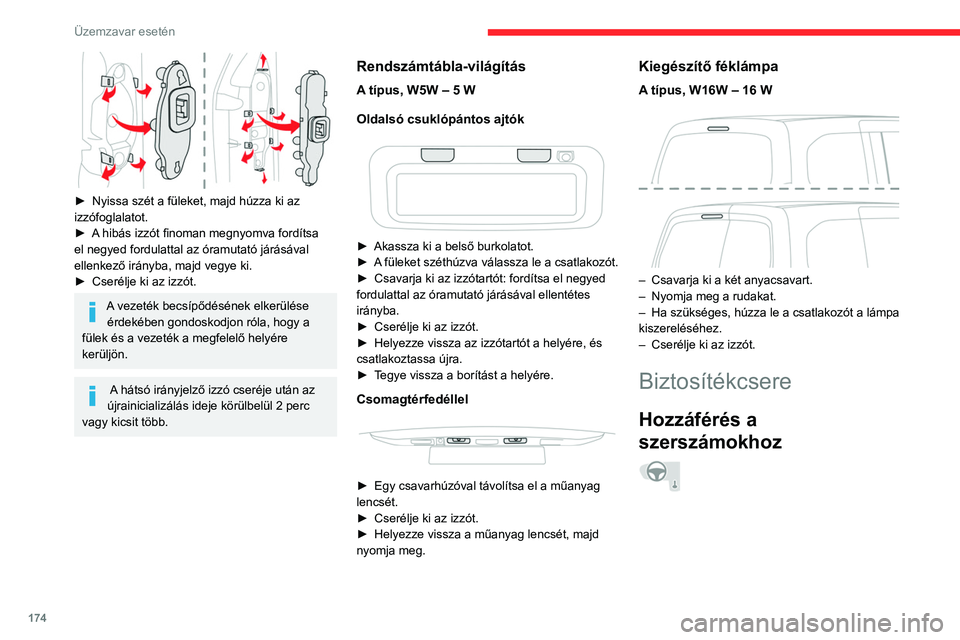

174
Üzemzavar esetén

► Nyissa szét a füleket, majd húzza ki az
izzófoglalatot.
►

A
hibás izzót finoman megnyomva fordítsa
el negyed fordulattal az óramutató járásával
ellenkező irányba, majd vegye ki.
►

Cserélje ki az izzót.
A vezeték becsípődésének elkerülése érdekében gondoskodjon róla, hogy a
fülek és a vezeték a megfelelő helyére
kerüljön.
A hátsó irányjelző izzó cseréje után az
újrainicializálás ideje körülbelül 2 perc
vagy kicsit több.
Rendszámtábla-világítás
A típus, W5W – 5 W
Oldalsó csuklópántos ajtók


► Akassza ki a belső burkolatot.
► A füleket széthúzva válassza le a csatlakozót.
►

Csavarja ki az izzótartót: fordítsa el negyed
fordulattal az óramutató járásával ellentétes
irányba.
►


Cserélje ki az izzót.
►


Helyezze vissza az izzótartót a helyére, és
csatlakoztassa újra.
►


T
egye vissza a borítást a helyére.
Csomagtérfedéllel


► Egy csavarhúzóval távolítsa el a műanyag
lencsét.
►

Cserélje ki az izzót.
►


Helyezze vissza a műanyag lencsét, majd
nyomja meg.
Kiegészítő féklámpa
A típus, W16W – 16 W

– Csavarja ki a két anyacsavart.
– Nyomja meg a rudakat.
–

Ha szükséges, húzza le a csatlakozót a lámpa
kiszereléséhez.
–


Cserélje ki az izzót.
Biztosítékcsere
Hozzáférés a
szerszámokhoz








A csipesz a műszerfali biztosítékdoboz fedele
mögött van rögzítve.
► A bal, majd a jobb felső résznél meghúzva
pattintsa ki a fedelet.
► Teljesen emelje le a fedelet.
► Vegye ki a csipeszt a helyéről.
Biztosítékcsere
A biztosíték cseréje előtt:
► Azonosítsa be a hiba okát és javítsa ki.
► Kapcsoljon ki minden elektromos fogyaszót.
