2021 CITROEN BERLINGO VAN Kezelési útmutató (in Hungarian)

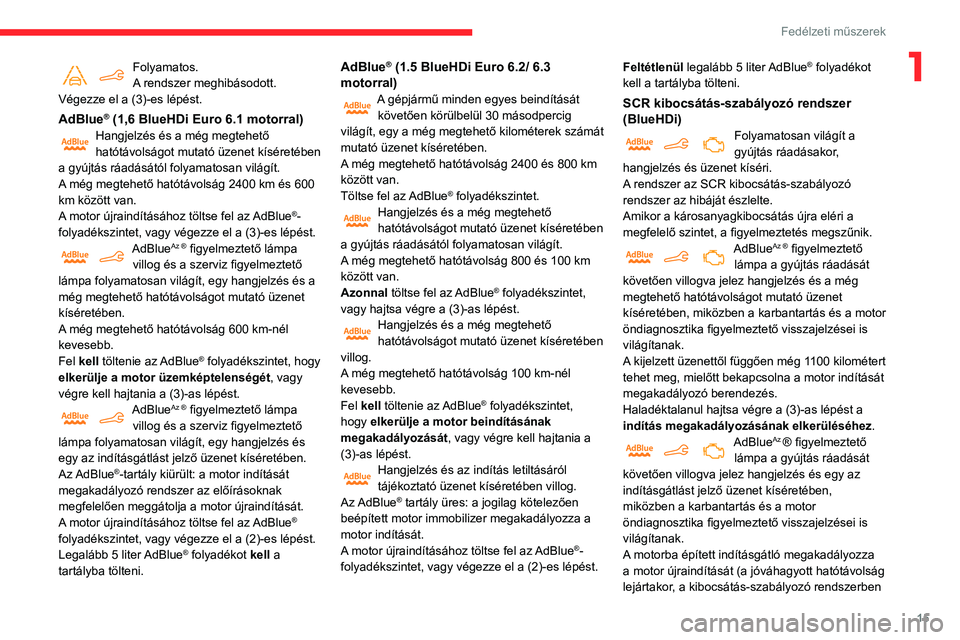

15
Fedélzeti műszerek
1Folyamatos.
A rendszer meghibásodott.
Végezze el a (3)-es lépést.
AdBlue® (1,6 BlueHDi Euro 6.1 motorral)Hangjelzés és a még megtehető
hatótávolságot mutató üzenet kíséretében
a gyújtás ráadásától folyamatosan világít.
A még megtehető hatótávolság 2400 km és 600
km között van.
A motor újraindításához töltse fel az AdBlue
®-
folyadékszintet, vagy végezze el a (3)-es lépést.
AdBlueAz ® figyelmeztető lámpa
villog és a szerviz figyelmeztető
lámpa folyamatosan világít, egy hangjelzés és a
még megtehető hatótávolságot mutató üzenet
kíséretében.
A még megtehető hatótávolság 600 km-nél
kevesebb.
Fel kell töltenie az AdBlue
® folyadékszintet, hogy
elkerülje a motor üzemképtelenségét, vagy
végre kell hajtania a (3)-as lépést.
AdBlueAz ® figyelmeztető lámpa
villog és a szerviz figyelmeztető
lámpa folyamatosan világít, egy hangjelzés és
egy az indításgátlást jelző üzenet kíséretében.
Az AdBlue
®-tartály kiürült: a motor indítását
megakadályozó rendszer az előírásoknak
megfelelően meggátolja a motor újraindítását.
A motor újraindításához töltse fel az AdBlue
®
folyadékszintet, vagy végezze el a (2)-es lépést.
Legalább 5 liter AdBlue
® folyadékot kell a
tartályba tölteni.
AdBlue® (1.5 BlueHDi Euro 6.2/ 6.3
motorral)
A gépjármű minden egyes beindítását
követően körülbelül 30 másodpercig
világít, egy a még megtehető kilométerek számát
mutató üzenet kíséretében.
A még megtehető hatótávolság 2400 és 800 km
között van.
Töltse fel az AdBlue
® folyadékszintet.Hangjelzés és a még megtehető
hatótávolságot mutató üzenet kíséretében
a gyújtás ráadásától folyamatosan világít.
A még megtehető hatótávolság 800 és 100 km
között van.
Azonnal töltse fel az AdBlue
® folyadékszintet,
vagy hajtsa végre a (3)-as lépést.
Hangjelzés és a még megtehető
hatótávolságot mutató üzenet kíséretében
villog.
A még megtehető hatótávolság 100 km-nél
kevesebb.
Fel kell töltenie az AdBlue
® folyadékszintet,
hogy elkerülje a motor beindításának
megakadályozását , vagy végre kell hajtania a
(3)-as lépést.
Hangjelzés és az indítás letiltásáról
tájékoztató üzenet kíséretében villog.
Az AdBlue
® tartály üres: a jogilag kötelezően
beépített motor immobilizer megakadályozza a
motor indítását.
A motor újraindításához töltse fel az AdBlue
®-
folyadékszintet, vagy végezze el a (2)-es lépést. Feltétlenül
legalább 5 liter AdBlue
® folyadékot
kell a tartályba tölteni.
SCR kibocsátás-szabályozó rendszer
(BlueHDi)
Folyamatosan világít a
gyújtás ráadásakor,
hangjelzés és üzenet kíséri.
A rendszer az

SCR kibocsátás-szabályozó
rendszer az hibáját észlelte.
Amikor a károsanyagkibocsátás újra eléri a
megfelelő szintet, a figyelmeztetés megszűnik.
AdBlueAz ® figyelmeztető
lámpa a gyújtás ráadását
követően villogva jelez hangjelzés és a még
megtehető hatótávolságot mutató üzenet
kíséretében, miközben a karbantartás és a motor
öndiagnosztika figyelmeztető visszajelzései is
világítanak.
A kijelzett üzenettől függően még 1100 kilométert
tehet meg, mielőtt bekapcsolna a motor indítását
megakadályozó berendezés.
Haladéktalanul hajtsa végre a (3)-as lépést a
indítás megakadályozásának elkerüléséhez .
AdBlueAz ® figyelmeztető
lámpa a gyújtás ráadását
követően villogva jelez hangjelzés és egy az
indításgátlást jelző üzenet kíséretében,
miközben a karbantartás és a motor
öndiagnosztika figyelmeztető visszajelzései is
világítanak.
A motorba épített indításgátló megakadályozza
a motor újraindítását (a jóváhagyott hatótávolság
lejártakor, a kibocsátás-szabályozó rendszerben

16
Fedélzeti műszerek
Fekete/fehér figyelmeztető lámpák
Benyomott fékpedál
Folyamatosan világít.
Nem elégséges vagy nincs nyomás a
fékpedálon.
Automata sebességváltó esetén a P fokozatból
történő induláskor, járó motor mellett a fékpedál
felengedése előtt.
Tengelykapcsoló-pedál lenyomvaFolyamatosan világít.
Stop & Start: nem nyomta be teljesen a
tengelykapcsoló-pedált, így a START üzemmód
nem kapcsol be.
Nyomja be ütközésig a tengelykapcsoló-pedált.
Automata ablaktörlésFolyamatosan világít.
Az automata első ablaktörlés funkció
aktív.
Műszerek
Karbantartásjelző
A karbantartásjelző megjelenik a műszerfalon.
Modellváltozattól függően:
– Az összkilométer-számláló kijelzősorában a
következő karbantartásig megtehető kilométerek
száma vagy az előző esedékesség óta megtett
távolság látható a „-” jel előtt.
– Figyelmeztető üzenet jelzi a következő
karbantartás lejáratáig vagy túllépéséig
megtehető kilométerek számát.
bekövetkezett meghibásodás megerősítését
követően).
A motor indításához végezze el a (2)-es lépést.
SzervizIdeiglenesen bekapcsolva, a kijelzőn
megjelenő üzenet kíséretében.
Egy vagy több olyan kisebb rendellenesség
merült fel, amelynek nincs külön visszajelzése.
A kombinált kijelzőn megjelenő üzenet
segítségével azonosítsa a hiba okát.
Egyes rendellenességeket maga is javíthat,
például egy nyitott ajtót vagy a részecskeszűrő
kezdődő eltömődését.
Egyéb rendellenesség – például az
abroncsnyomás-ellenőrző rendszer
meghibásodása – esetén végezze el a (3)-as
lépést.
Folyamatos, üzenetkijelzés kíséretében.
Olyan nagyobb rendellenesség, amelynek
nincs külön visszajelzése.
A kombinált kijelzőn megjelenő üzenet
segítségével azonosítsa a rendellenesség okát,
majd végezze el a (3)-as lépést.
Folyamatos, és a „Meghibásodott a
rögzítőfék” üzenet jelenik meg.
Az elektromos rögzítőfék automatikus kioldása
nem érhető el.
Végezze el a (2)-as lépést.
A szerviz figyelmeztető lámpa folyamatosan világít, és a
karbantartást jelző kulcs is villog, majd
folyamatosan világít.
Túllépte a karbantartás esedékes időpontját. A lehető leghamarabb szervizeltesse a
gépjárművet.
Csak BlueHDi dízelmotorok esetén.
Hátsó ködzárfényFolyamatosan világít.
A jelzőlámpa világít.
Zöld figyelmeztető lámpák
Stop & Start
Folyamatosan világít.
Amikor a jármű megáll, a Stop & Start
rendszer a motort STOP üzemmódba állítja.
Kis ideig villog.
A STOP mód átmenetileg nem érhető el,
vagy a START mód automatikusan bekapcsol.
HegymenetvezérlőFolyamatosan világít.
A funkció aktiválva lett, de nem
teljesülnek a szabályozás feltételei (lejtő, túl
magas sebesség, sebességváltó fokozat).
Villogó visszajelzés.
A funkció megkezdi a szabályzást.
A gépjárművet lefékezi; lejtmenetben a
féklámpák világítanak.
Eco üzemmódFolyamatosan világít.
Az ECO üzemmód aktív.
Ez bizonyos paramétereket felülír az
üzemanyag-fogyasztás csökkentése érdekében.
Automata ablaktörlésFolyamatos.
Az automatikus szélvédőablak-törlés
funkció aktív.
Elülső ködlámpaFolyamatos.
A ködfényszórók be vannak kapcsolva.
HelyzetjelzőkFolyamatosan világít.
A lámpák világítanak.
IrányjelzőkIrányjelzők hangjelzéssel.
Az irányjelzők be vannak kapcsolva.
Tompított fényszórókFolyamatosan világít.
A lámpák világítanak.
Távolsági fényszórók automatikus
lekapcsolása
Folyamatos.
A funkciót az érintőképernyőn
(Vezetési világítás
/Gépjármű menü) keresztül
aktiválták.
A világításkapcsoló „AUTO” helyzetben van.
Kék figyelmeztető lámpák
Távolsági fényszóró
Folyamatosan világít.
A lámpák világítanak.

17
Fedélzeti műszerek
1Fekete/fehér figyelmeztető lámpák
Benyomott fékpedál
Folyamatosan világít.
Nem elégséges vagy nincs nyomás a
fékpedálon.
Automata sebességváltó esetén a P fokozatból
történő induláskor, járó motor mellett a fékpedál
felengedése előtt.
Tengelykapcsoló-pedál lenyomvaFolyamatosan világít.
Stop & Start: nem nyomta be teljesen a
tengelykapcsoló-pedált, így a START üzemmód
nem kapcsol be.
Nyomja be ütközésig a tengelykapcsoló-pedált.
Automata ablaktörlésFolyamatosan világít.
Az automata első ablaktörlés funkció
aktív.
Műszerek
Karbantartásjelző
A karbantartásjelző megjelenik a műszerfalon.
Modellváltozattól függően:
–

Az összkilométer-számláló kijelzősorában a
következő karbantartásig megtehető kilométerek
száma vagy az előző esedékesség óta megtett
távolság látható a „-” jel előtt.
–


Figyelmeztető üzenet jelzi a következő
karbantartás lejáratáig vagy túllépéséig
megtehető kilométerek számát.
Karbantartást jelző kulcsIdeiglenesen felvillan a gyújtás
ráadásakor.
1000–3000 km között esedékes a következő
karbantartás.
Folyamatos a gyújtás ráadásakor.
A szerviz 1000 kilométeren belül
esedékes.
Hamarosan szervizeltesse a gépjárművet.
Karbantartást jelző kulcs villogVillog, majd folyamatossá válik a
gyújtás ráadásakor.
(BlueHDi dízelmotoroknál a szerviz figyelmeztető
lámpával együtt világít.)
Túllépte a karbantartás esedékes időpontját.
A lehető leghamarabb szervizeltesse a
gépjárművet.
A kijelzett kilométerszám kiszámítása a megtett kilométerek és a legutóbbi
karbantartás óta eltelt idő alapján történik.
A figyelmeztetés egy esedékessé váló
karbantartás előtt nem sokkal újra
megjelenhet.
A karbantartásjelző nullázása
A karbantartásokat követően a karbantartásjelzőt
nullázni kell.
►

V
egye le a gyújtást.




► Nyomja meg ezt a gombot és tartsa
lenyomva.
►

Adja rá a gyújtást; a kilométer-számláló
visszaszámlálásba kezd.
►


Amikor a kijelzőn az =0

jelenik meg, engedje
fel a gombot: a szervizkulcs eltűnik.
Ha a műveletet követően ki kell kötnie az
akkumulátort, reteszelje a gépjárművet,
és a nullázás rögzítéséhez várjon legalább 5
percet.
A karbantartási információ megjelenítése
A karbantartási információt bármikor
megtekintheti.
►

Nyomja meg ezt a gombot.
A

karbantartási információ néhány másodpercre
megjelenik, majd eltűnik.

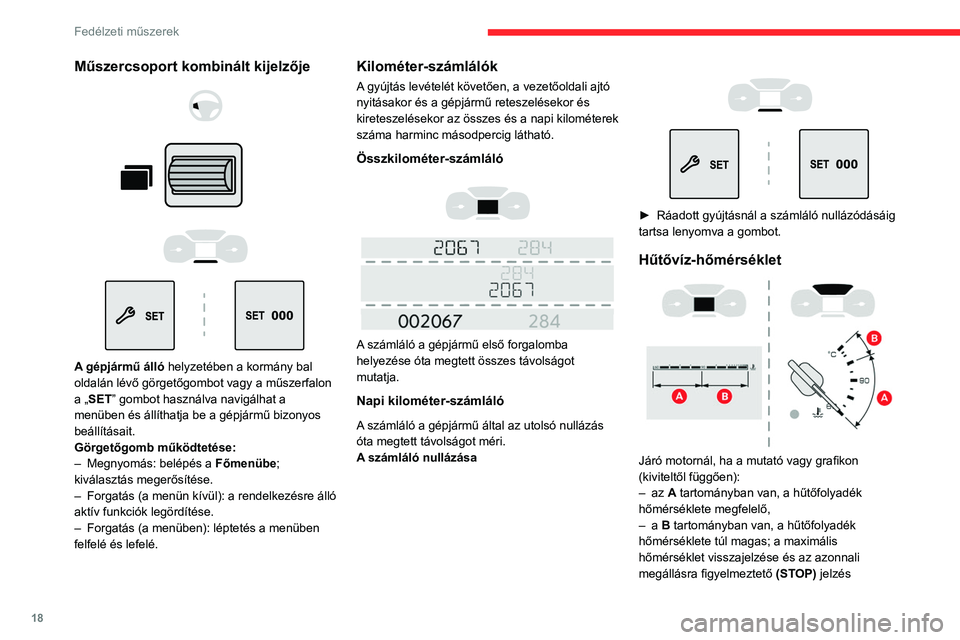

18
Fedélzeti műszerek
Műszercsoport kombinált kijelzője







A gépjármű álló helyzetében a kormány bal
oldalán lévő görgetőgombot vagy a műszerfalon
a „SET” gombot használva navigálhat a
menüben és állíthatja be a gépjármű bizonyos
beállításait.
Görgetőgomb működtetése:
–

Megnyomás: belépés a Főmenübe

;
kiválasztás megerősítése.
–

Forgatás (a menün kívül): a rendelkezésre álló
aktív funkciók legördítése.
–


Forgatás (a menüben): léptetés a menüben
felfelé és lefelé.
Kilométer-számlálók
A gyújtás levételét követően, a vezetőoldali ajtó
nyitásakor és a gépjármű reteszelésekor és
kireteszelésekor az összes és a napi kilométerek
száma harminc másodpercig látható.
Összkilométer-számláló




A számláló a gépjármű első forgalomba
helyezése óta megtett összes távolságot
mutatja.
Napi kilométer-számláló
A számláló a gépjármű által az utolsó nullázás
óta megtett távolságot méri.
A számláló nullázása




► Ráadott gyújtásnál a számláló nullázódásáig
tartsa lenyomva a gombot.
Hűtővíz-hőmérséklet

Járó motornál, ha a mutató vagy grafikon
(kiviteltől függően):
–

az
A tartományban van, a hűtőfolyadék
hőmérséklete megfelelő,
–

a
B tartományban van, a hűtőfolyadék
hőmérséklete túl magas; a maximális
hőmérséklet visszajelzése és az azonnali
megállásra figyelmeztető (STOP) jelzés

19
Fedélzeti műszerek
1hangjelzés és a képernyőn megjelenő
figyelmeztető üzenet kíséretében kigyullad.
A lehető legbiztonságosabb körülmények
között, AZONNAL állítsa le a gépjárművet.
Várjon néhány percet, mielőtt levenné a gyújtást.
Forduljon CITROËN márkakereskedéshez vagy
egy szakszervizhez.
Ellenőrzés
Néhány percnyi vezetést követően a hűtőkörben
uralkodó hőmérséklet és nyomás megemelkedik.
A folyadékszint feltöltéséhez:
►
várjon legalább egy órát, amíg lehűl a motor
,
►

a nyomás csökkentése érdekében két
fordulattal lazítsa ki a hűtősapkát,
►


miután a nyomás leesett, vegye le a
hűtősapkát,
►


töltse fel a szintet a „MAX” jelzésig.
A

Szintek ellenőrzéséről bővebben olvashat a
megfelelő részben.
Vigyázzon, nehogy leforrázza magát a
hűtőfolyadék utántöltésekor. Ne töltse túl
a tartályt (max. jelzés a tágulási tartályon).
Motorolajszint-jelző
Az elektromos szintmérővel felszerelt
változatokon a gyújtás ráadásakor a
karbantartásjelző adataival egy időben néhány
másodpercre megjelenik a műszercsoporton az
olajszintre vonatkozó információ.
Az olajszint ellenőrzése csak abban az esetben ad megbízható eredményt, ha
azt vízszintes talajon álló gépkocsin, legalább
30 perccel a motor leállítását követően hajtja
végre.
Megfelelő olajszint


A műszercsoporton megjelenő üzenet jelzi.
Nem megfelelő olajszint


A műszercsoporton megjelenő üzenet jelzi.
Ha az olajszintmérő pálcával elvégzett
ellenőrzés is alacsonyabb szintet mutat
a szükségesnél, a motor károsodásának
elkerülése érdekében feltétlenül végezze el a
feltöltést.
Olajszintmérő meghibásodása


A műszercsoporton megjelenő üzenet jelzi.
Forduljon a CITROËN hálózathoz vagy egy
szakszervizhez.
AdBlue®-hatótávolság-jelzők
(BlueHDi)
A BlueHDi dízelmotorok felszereltségét képezi
egy kipufogógáz-utánkezelő rendszer, amelynek
része az SCR (szelektív katalitikus redukció)
rendszer és egy dízel részecskeszűrő (DPF).
Ezek nem működnek az AdBlue
®-folyadék
nélkül.
Ha az AdBlue
®-tartály szintje a tartalékszint alá
csökken (kevesebb mint 2400 km-re elég), a
gyújtás ráadásakor kigyullad egy figyelmeztető
lámpa, és a kombinált kijelzőn kijelző megjelenít
egy becslést, amely arra vonatkozik hogy
nagyjából mekkora távolságot lehet még
megtenni, mielőtt a motor indítását blokkolná a
rendszer.
Amint az AdBlue®-tartály kiürül, az
előírásoknak megfelelően automatikusan
működésbe lép a motor indítását
megakadályozó funkció. Ilyenkor nem lehet
elindítani a motort, amíg az AdBlue
®-tartály fel
nem lett töltve legalább a minimális szintig.
Hatótávolság manuális megjelenítése
Amíg a hatótávolság 2400 km felett van, nem
jelenik meg automatikusan.

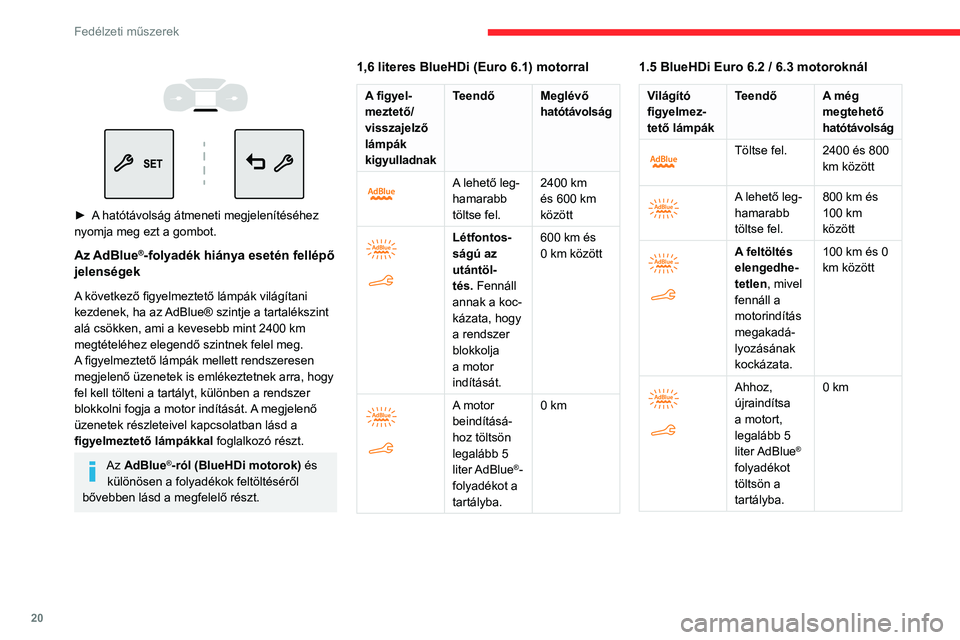

20
Fedélzeti műszerek




► A hatótávolság átmeneti megjelenítéséhez
nyomja meg ezt a gombot.
Az AdBlue®-folyadék hiánya esetén fellépő
jelenségek
A következő figyelmeztető lámpák világítani
kezdenek, ha az AdBlue® szintje a tartalékszint
alá csökken, ami a kevesebb mint 2400 km
megtételéhez elegendő szintnek felel meg.
A figyelmeztető lámpák mellett rendszeresen
megjelenő üzenetek is emlékeztetnek arra, hogy
fel kell tölteni a tartályt, különben a rendszer
blokkolni fogja a motor indítását. A megjelenő
üzenetek részleteivel kapcsolatban lásd a
figyelmeztető lámpákkal foglalkozó részt.
Az AdBlue®-ról (BlueHDi motorok) és
különösen a folyadékok feltöltéséről
bővebben lásd a megfelelő részt.
1,6 literes BlueHDi (Euro 6.1) motorral
A figyel-
meztető/
visszajelző
lámpák
kigyulladnak Teendő Meglévő
hatótávolság


A lehető leg-
hamarabb
töltse fel.2400
km
és 600 km
között


Létfontos-
ságú az
utántöl-
tés. Fennáll
annak a koc -
kázata, hogy
a rendszer
blokkolja
a motor
indítását. 600
km és
0 km között


A motor
beindításá-
hoz töltsön
legalább 5
liter AdBlue
®-
folyadékot a
tartályba. 0
km
1.5 BlueHDi Euro 6.2 / 6.3 motoroknál
Világító
figyelmez-
tető lámpák
Teendő A még
megtehető
hatótávolság


Töltse fel. 2400 és 800 km között


A lehető leg-
hamarabb
töltse fel.800 km és
100 km
között


A feltöltés
elengedhe-
tetlen, mivel
fennáll a
motorindítás
megakadá
-
lyozásának
kockázata. 100 km és 0
km között


Ahhoz,
újraindítsa
a motort,
legalább 5
liter AdBlue
®
folyadékot
töltsön a
tartályba. 0 km

21
Fedélzeti műszerek
1Az SCR kibocsátás-szabályozó rendszer
meghibásodása
Meghibásodás észlelése


Meghibásodás észlelésekor
egy hangjelzés és egy
„Környezetvédelmi hiba”
vagy „NO START IN” üzenet
kíséretében kigyulladnak ezek a
figyelmeztető lámpák.
A figyelmeztetés menet közben, a hiba első
észlelésekor kapcsol be, majd a további
utak alkalmával minden gyújtásráadáskor
megismétlődik, amíg a hiba oka meg nem
szűnik.
Ha átmeneti meghibásodásról van szó, a
figyelmeztetés a következő út során
eltűnik, miután megtörtént az SCR
kibocsátás-szabályozó rendszer
öndiagnosztikai ellenőrzése.
A meghibásodás megerősítése az
engedélyezett vezetési fázisban (1100 km
és 0
km között)
Ha a hibajelzés 50 km haladást követően
állandósul, az SCR rendszer hibája
megerősítésre kerül.
A AdBlue figyelmeztető lámpa villog és egy
„Környezetvédelmi hiba: Ne indítsa be a
motort ekkor: X kilométer” vagy „NO START
IN X kilométer” üzenet jelenik meg, mely a
megtehető hatótávolságot jelzi mérföldben vagy
kilométerben.
Menet közben az üzenet 30 másodpercenként
megjelenik. A figyelmeztetés a gyújtás
bekapcsolásakor ismételten életbe lép.
Még maximum 1100 km-t tehet meg, mielőtt a
motor indításgátló rendszere bekapcsol.
Amint lehet, ellenőriztesse a rendszert
egy CITROËN márkakereskedésben
vagy egy szakszervizben.
Indítás letiltva
A gyújtás minden újbóli ráadásakor megjelenik a
„Környezetvédelmi hiba: Ne indítson” vagy „NO
START IN” üzenet.
A motor újraindításához forduljon egy CITROËN márkakereskedéshez vagy
egy szakszervizhez.
Világítás
fényerő-szabályozója
Lehetővé teszi a kombinált kijelző fényerejének
manuális beállítását a külső fényerő
függvényében.




Felkapcsolt lámpáknál (nem AUTO helyzetben)
nyomja meg az A gombot a világítás
fényerejének növeléséhez, illetve a B gombot a
csökkentéséhez.
Amikor a megvilágítás elérte a kívánt
fényerősséget, engedje el a gombot.
Érintőképernyő
megvilágítás-szabályozója


► A „Beállítások” menüben válassza a
„Fényerő” elemet.

22
Fedélzeti műszerek
Átlagos fogyasztás
(mpg vagy l/100 km vagy km/l)Az útvonal adatainak utolsó nullázása óta
számolt érték.
Átlagsebesség
(mph vagy km/h)Az útvonal adatainak legutóbbi nullázása óta eltelt időszakot számítja a rendszer.
Megtett távolság
(mérföld vagy km)Az útvonal adatainak legutóbbi nullázása óta eltelt időszakot számítja a rendszer.
Stop & Start számláló
(perc/másodperc vagy óra/perc)
Ha gépjárműve rendelkezik Stop & Start
funkcióval, egy számláló összegzi a menet
közben STOP üzemmódban töltött időt.
A számláló a gyújtás minden bekapcsolásakor
nullázódik.
Vagy válassza az „OPCIÓK”, „Képernyő
konfigurálása”, majd a „Fényerő” lehetőséget.
►
Állítsa be a fényerőt a nyilakkal vagy a
csúszka mozgatásával.
A fényerő hozzáigazítható a nappali és az éjszakai körülményekhez.
Fedélzeti számítógép
Az aktuális utazásról közöl információkat (rendelkezésre álló üzemanyaggal megtehető
távolság, üzemanyag-fogyasztás, átlagsebesség
stb.).
Információs kijelző
A részletek egymás után jelennek meg.
– Napi megtett távolság.
–

Hatótávolság.
–


Pillanatnyi fogyasztás.
–


Átlagsebesség.
–


Stop & Startidőszámláló.
–


A
sebességkorlátozás-felismerő rendszer
információi.




► Nyomja meg az ablaktörlő-kapcsolókar
végén található gombot.




► Vagy nyomja meg a kormánykeréken lévő
görgetőgombot.
Útvonal lenullázása
A nullázás akkor sikeres, amikor az utazás
számlálója látható.
►
Két másodpercnél tovább tartsa lenyomva az
ablaktörlő-kapcsoló

végén található gombot.
►

Nyomja meg két másodpercnél tovább a
kormánykeréken található gombot.




► Nyomja meg 2 másodpercnél hosszabban
ezt a gombot.
Néhány meghatározás...
Hatótávolság
(mérföld vagy km)A tartályban érzékelt üzemanyag- mennyiséggel a következő tankolásig
megtehető kilométerek száma (az utolsó néhány
kilométer átlagfogyasztásának függvényében).
Az érték a vezetési stílus vagy a domborzati viszonyok változása miatt
erősen ingadozó pillanatnyi fogyasztástól
függően jelentős mértékben változhat.
Ha a hatótávolság 30
km alá csökken, a
képernyőn vonalak jelennek meg.
Legalább 5 liter üzemanyag tankolása után
megtörténik a hatótávolság kiszámítása, és ha\

az meghaladja a 100
km-t, az érték megjelenik.
Ha folyamatosan vonalak láthatók menet
közben a számok helyett, forduljon a
CITROËN-hálózathoz vagy egy szakszerviz.
Pillanatnyi fogyasztás
(mpg vagy l/100 km vagy km/l)Az utolsó másodpercek alapján.
A funkció csak 30 km/h sebesség felett
jelenik meg.
