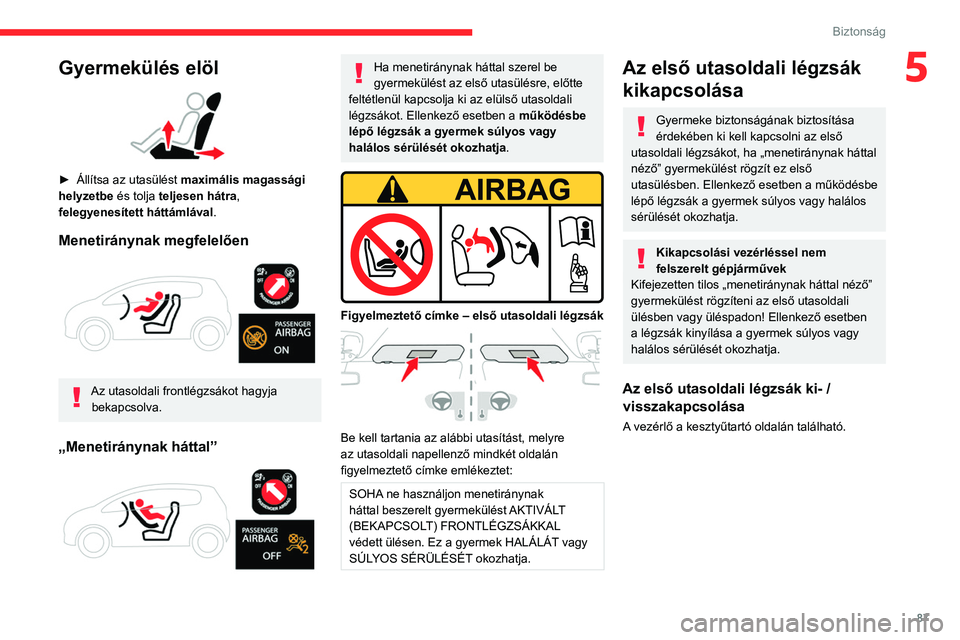

87
Biztonság
5Gyermekülés elöl

► Állítsa az utasülést maximális magassági
helyzetbe és tolja teljesen hátra,
felegyenesített háttámlával .
Menetiránynak megfelelően

Az utasoldali frontlégzsákot hagyja
bekapcsolva.
„Menetiránynak háttal”

Ha menetiránynak háttal szerel be
gyermekülést az első utasülésre, előtte
feltétlenül kapcsolja ki az elülső utasoldali
légzsákot. Ellenkező esetben a működésbe
lépő légzsák a gyermek súlyos vagy
halálos sérülését okozhatja.


Figyelmeztető címke – első utasoldali légzsák

Be kell tartania az alábbi utasítást, melyre
az utasoldali napellenző mindkét oldalán
figyelmeztető címke emlékeztet:
SOHA ne használjon menetiránynak
háttal beszerelt gyermekülést AKTIVÁLT
(BEKAPCSOLT) FRONTLÉGZSÁKKAL
védett ülésen. Ez a gyermek HALÁLÁT vagy
SÚLYOS SÉRÜLÉSÉT okozhatja.
Az első utasoldali légzsák kikapcsolása
Gyermeke biztonságának biztosítása
érdekében ki kell kapcsolni az első
utasoldali légzsákot, ha „menetiránynak háttal
néző” gyermekülést rögzít ez első
utasülésben. Ellenkező esetben a működésbe
lépő légzsák a gyermek súlyos vagy halálos
sérülését okozhatja.
Kikapcsolási vezérléssel nem
felszerelt gépjárművek
Kifejezetten tilos „menetiránynak háttal néző”
gyermekülést rögzíteni az első utasoldali
ülésben vagy üléspadon! Ellenkező esetben
a légzsák kinyílása a gyermek súlyos vagy
halálos sérülését okozhatja.
Az első utasoldali légzsák ki- / visszakapcsolása
A vezérlő a kesztyűtartó oldalán található.

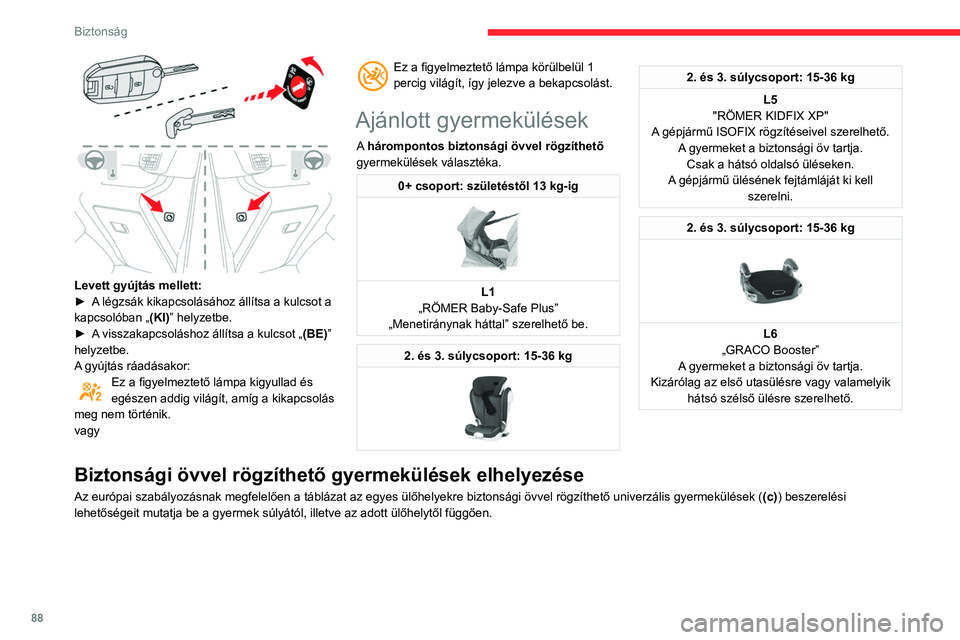

88
Biztonság

Levett gyújtás mellett:
► A légzsák kikapcsolásához állítsa a kulcsot a
kapcsolóban „ (KI)” helyzetbe.
►

A
visszakapcsoláshoz állítsa a kulcsot „ (BE)”
helyzetbe.
A gyújtás ráadásakor:
Ez a figyelmeztető lámpa kigyullad és
egészen addig világít, amíg a kikapcsolás
meg nem történik.
vagy
Ez a figyelmeztető lámpa körülbelül 1
percig világít, így jelezve a bekapcsolást.
Ajánlott gyermekülések
A hárompontos biztonsági övvel rögzíthető
gyermekülések választéka.
0+ csoport: születéstől 13 kg-ig

L1
„RÖMER Baby-Safe Plus”
„Menetiránynak háttal” szerelhető be.
2. és 3. súlycsoport: 15-36 kg

2. és 3. súlycsoport: 15-36 kg
L5
"RÖMER KIDFIX XP"
A gépjármű ISOFIX rögzítéseivel szerelhető. A gyermeket a biztonsági öv tartja.Csak a hátsó oldalsó üléseken.
A gépjármű ülésének fejtámláját ki kell szerelni.
2. és 3. súlycsoport: 15-36 kg

L6
„GRACO Booster”
A gyermeket a biztonsági öv tartja.
Kizárólag az első utasülésre vagy valamelyik hátsó szélső ülésre szerelhető.
Biztonsági övvel rögzíthető gyermekülések elhelyezése
Az európai szabályozásnak megfelelően a táblázat az egyes ülőhelyekre biztonsági övvel rögzíthető univerzális gyermekülések ( (c)) beszerelési
lehetőségeit mutatja be a gyermek súlyától, illetve az adott ülőhelytől függően.

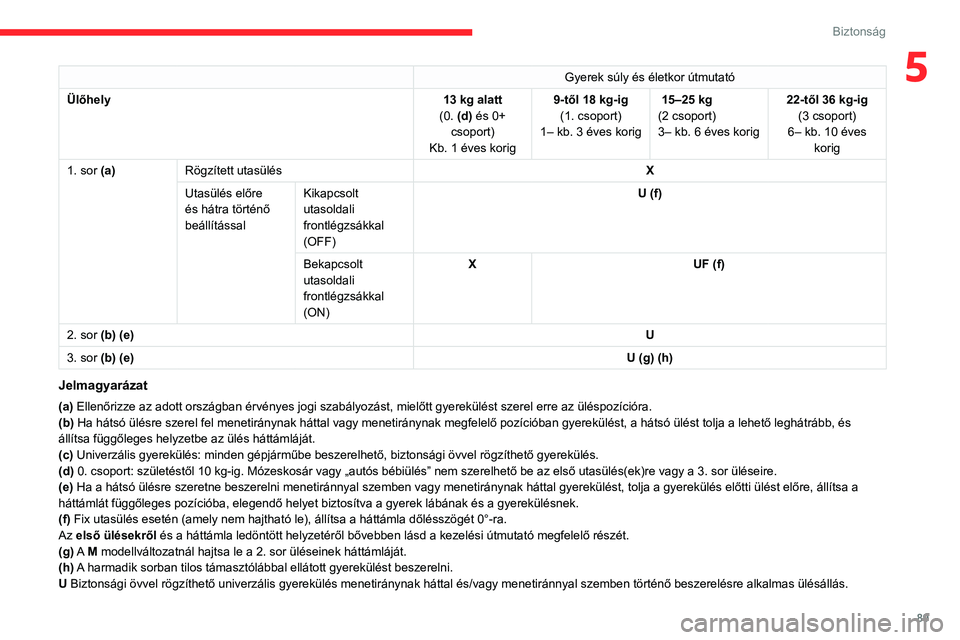

89
Biztonság
5Gyerek súly és életkor útmutató
Ülőhely 13

kg alatt
(0. (d) és 0+ csoport)
Kb. 1 éves korig 9-től 18
kg-ig
(1. csoport)
1– kb. 3 éves korig 15–25 kg
(2 csoport)
3– kb. 6 éves korig 22-től 36 kg-ig
(3 csoport)
6– kb. 10 éves korig
1. sor (a) Rögzített utasülés X
Utasülés előre
és hátra történő
beállítással Kikapcsolt
utasoldali
frontlégzsákkal
(OFF) U (f)
Bekapcsolt
utasoldali
frontlégzsákkal
(ON) X
UF (f)
2. sor (b) (e) U
3. sor (b) (e) U (g) (h)
Jelmagyarázat
(a) Ellenőrizze az adott országban érvényes jogi szabályozást, mielőtt gyerekülést szerel erre az üléspozícióra.
(b) Ha hátsó ülésre szerel fel menetiránynak háttal vagy menetiránynak megfelelő pozícióban gyerekülést, a hátsó ülést tolja a lehető leghátrább, és
állítsa függőleges helyzetbe az ülés háttámláját.
(c) Univerzális gyerekülés: minden gépjárműbe beszerelhető, biztonsági övvel rögzíthető gyerekülés.
(d) 0. csoport: születéstől 10 kg-ig. Mózeskosár vagy „autós bébiülés” nem szerelhető be az első utasülés(ek)re vagy a 3. sor üléseire.
(e) Ha a hátsó ülésre szeretne beszerelni menetiránnyal szemben vagy menetiránynak háttal gyerekülést, tolja a gyerekülés előtti ülést előre, állítsa a
háttámlát függőleges pozícióba, elegendő helyet biztosítva a gyerek lábának és a gyerekülésnek.
(f) Fix utasülés esetén (amely nem hajtható le), állítsa a háttámla dőlésszögét 0°-ra.
Az első ülésekről és a háttámla ledöntött helyzetéről bővebben lásd a kezelési útmutató megfelelő részét.
(g) A M modellváltozatnál hajtsa le a 2. sor üléseinek háttámláját.
(h) A harmadik sorban tilos támasztólábbal ellátott gyerekülést beszerelni.
U Biztonsági övvel rögzíthető univerzális gyerekülés menetiránynak háttal és/vagy menetiránnyal szemben történő beszerelésre alkalmas ülésállás.

90
Biztonság
Az ISOFIX gyermekülések elhelyezésének összefoglaló táblázata
Az európai szabályozással összhangban az alábbi táblázat ismerteti az ISOFIX-gyermekülések beszerelési lehetőségeit a gépjármű ISOFIX-rögzítésekkel
ellátott ülőhelyeire.
Az univerzális és féluniverzális ISOFIX gyermekülések esetében az A és a G közé eső betűk egyikével jelölt ISOFIX méretosztály a gyermekülésen
található ISOFIX logó mellett látható.
UF Biztonsági övvel rögzíthető univerzális gyerekülés menetiránnyal szemben történő beszerelésre alkalmas ülés.
X Az ülőhelyre nem szerelhető be az adott súlycsoporthoz tartozó gyerekülés.
„ISOFIX” rögzítések
2. sor

* Némelyik modellváltozatnál a középső ülés
nincs felszerelve ISOFIX rögzítésekkel.


A gépjármű mindenben megfelel a legújabb
ISOFIX szabályozásnak. Ha a gépjárműve ilyen felszereltséggel
rendelkezik, a szabályozásnak megfelelő ISOFIX
rögzítések helyét címkék jelölik.
Minden ülőlapon három rögzítőgyűrű található:
–

Két első, „ISOFIX” jelöléssel ellátott
rögzítőgyűrű (
A) a gépjármű ülésének háttámlája
és ülőlapja között.
–
Egy „T
op Tether” jelöléssel ellátott, ún. Top
Tether hátsó rögzítőgyűrű ( B) a gépjármű
ülése mögött, a felső heveder rögzítésére
(felszereltségtől függően).
A Top Tether a gyerekülések felső hevederének
(ha van rajtuk ilyen) rögzítésére szolgál. Frontális
ütközés esetén csökkenti a gyermekülés
előrebillenésének mértékét.
Az ISOFIX rögzítőrendszer a gyermekülés
gépjárműbe történő gyors, megbízható és
biztonságos rögzítését teszi lehetővé.
Az ISOFIX-gyermekülések a két első
rögzítőgyűrűbe ( A) rögzíthető retesszel
rendelkeznek.
Bizonyos gyermekülések a hátsó rögzítőgyűrűbe
(B) illeszthető felső hevederrel is rendelkeznek.
A gyermekülés Top Tetherhez rögzítéséhez:
–
vegye ki és tegye el a fejtámlát, mielőtt
gyermekülést szerelne be erre az ülőhelyre
(ha a gyermekülést eltávolította, tegye vissza a
helyére),
– vezesse át a gyermekülés hevederét az ülés
háttámlája fölött a fejtámla szárainak kialakított
nyílások között,
–

rögzítse a felső heveder horgát a B

hátsó
rögzítőgyűrűhöz,
–

feszítse meg a felső hevedert.
A rosszul beszerelt gyermekülés baleset esetén nem nyújt megfelelő védelmet a
gyermek számára.
A gyermeküléshez kapott szerelési útmutató
előírásait szigorúan tartsa be.
Ajánlott ISOFIX gyermekülések
Az ülés be- és kiszerelésével
kapcsolatban olvassa el a gyermekülés
gyártójának utasításait is.

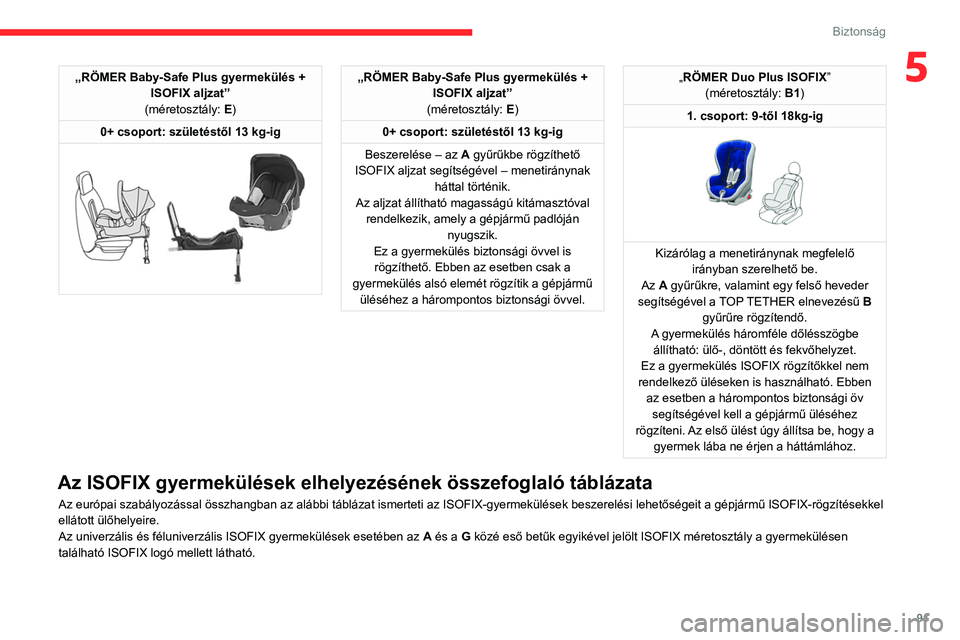

91
Biztonság
5„RÖMER Baby-Safe Plus gyermekülés + ISOFIX aljzat”
(méretosztály: E)
0+ csoport: születéstől 13 kg-ig


„RÖMER Baby-Safe Plus gyermekülés + ISOFIX aljzat”
(méretosztály: E)
0+ csoport: születéstől 13 kg-ig
Beszerelése – az A gyűrűkbe rögzíthető
ISOFIX aljzat segítségével – menetiránynak háttal történik.
Az aljzat állítható magasságú kitámasztóval rendelkezik, amely a gépjármű padlóján nyugszik.
Ez a gyermekülés biztonsági övvel is rögzíthető. Ebben az esetben csak a
gyermekülés alsó elemét rögzítik a gépjármű üléséhez a hárompontos biztonsági övvel.„RÖMER Duo Plus ISOFIX ”
(méretosztály: B1)
1. csoport: 9-től 18kg-ig


Kizárólag a menetiránynak megfelelő irányban szerelhető be.
Az A gyűrűkre, valamint egy felső heveder
segítségével a TOP TETHER elnevezésű B
gyűrűre rögzítendő.
A gyermekülés háromféle dőlésszögbe állítható: ülő-, döntött és fekvőhelyzet.
Ez a gyermekülés ISOFIX rögzítőkkel nem
rendelkező üléseken is használható. Ebben az esetben a hárompontos biztonsági öv segítségével kell a gépjármű üléséhez
rögzíteni. Az első ülést úgy állítsa be, hogy a gyermek lába ne érjen a háttámlához.
Az ISOFIX gyermekülések elhelyezésének összefoglaló táblázata
Az európai szabályozással összhangban az alábbi táblázat ismerteti az ISOFIX-gyermekülések beszerelési lehetőségeit a gépjármű ISOFIX-rögzítésekkel
ellátott ülőhelyeire.
Az univerzális és féluniverzális ISOFIX gyermekülések esetében az A és a G közé eső betűk egyikével jelölt ISOFIX méretosztály a gyermekülésen
található ISOFIX logó mellett látható.

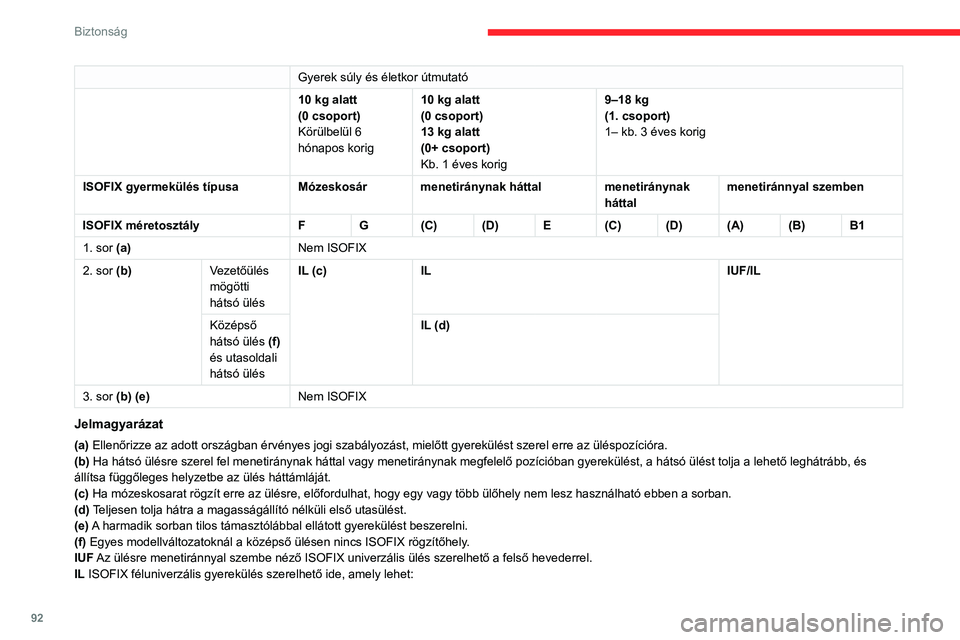

92
Biztonság
– menetiránynak háttal néző, felső hevederrel vagy kitámasztóval rögzített gyermekülés.
– menetiránnyal szembe néző, kitámasztóval rögzített gyerekülés.
– felső hevederrel vagy kitámasztóval felszerelt mózeskosár.
Az ISOFIX gyermekülésekről és a felső heveder rögzítéséről bővebben lásd a megfelelő részt.
i-Size gyermekülések
Az i-Size gyermekülések két retesszel rendelkeznek, amelyeket az A gyűrűkre kell rögzíteni.
Az i-Size gyermeküléseken található még ezeken kívül:
– egy, a B jelű rögzítőgyűrűbe illeszthető felső heveder,
– vagy a jóváhagyott i-Size gyermeküléssel kompatibilis, padlón nyugvó tartóláb.
Az a feladatuk, hogy ütközéskor megakadályozzák a gyermekülés előre billenését.
Az ISOFIX rögzítésekkel kapcsolatos további információért lásd az idevonatkozó fejezetet.
Az i-Size gyermekülések elhelyezésének összefoglaló táblázata
Az alábbi táblázat az új európai szabályozással összhangban ismerteti, milyen esetekben rögzíthető i-Size gyermekülés a gépjármű i-Size jóváhagyással
rendelkező ISOFIX rögzítőpontjaira.
Ülés helye i-Size gyermekbiztonsági rendszer
1. sor (a) UtasülésNem i-Size
2. sor (b) (c) (d) i-U
3. sor (b) Nem i-Size
Jelmagyarázat
(a) Ellenőrizze az adott országban érvényes jogi szabályozást, mielőtt gyerekülést szerel erre az üléspozícióra.
(b) Ha hátsó ülésre szerel fel menetiránynak háttal vagy menetiránynak megfelelő pozícióban gyerekülést, a hátsó ülést tolja a lehető leghátrább, és
állítsa függőleges helyzetbe az ülés háttámláját.
(c) Állítsa az első ülést a legmagasabb helyzetbe.
(d) Egyes modellváltozatoknál a középső ülésen nincs ISOFIX rögzítőhely.
i-U használható menetiránynak háttal vagy menetiránnyal szemben alkalmazható „univerzális” i-Size rögzítőrendszerekkel.
i-UF Csak menetiránynak megfelelő „univerzális” i-Size rögzítőrendszerekkel használható.
Gyerek súly és életkor útmutató
10
kg alatt
(0 csoport)
Körülbelül 6
hónapos korig 10
kg alatt
(0 csoport)
13
kg alatt
(0+ csoport)
Kb. 1 éves korig 9–18 kg
(1. csoport)
1– kb. 3 éves korig
ISOFIX gyermekülés típusa Mózeskosár menetiránynak háttal menetiránynak
háttalmenetiránnyal szemben
ISOFIX méretosztály F G (C)(D)E (C) (D)(A) (B) B1
1. sor (a) Nem ISOFIX
2. sor (b) Vezetőülés
mögötti
hátsó ülésIL (c)
IL IUF/IL
Középső
hátsó ülés (f)
és utasoldali
hátsó ülés IL (d)
3. sor (b) (e) Nem ISOFIX
Jelmagyarázat
(a) Ellenőrizze az adott országban érvényes jogi szabályozást, mielőtt gyerekülést szerel erre az üléspozícióra.
(b) Ha hátsó ülésre szerel fel menetiránynak háttal vagy menetiránynak megfelelő pozícióban gyerekülést, a hátsó ülést tolja a lehető leghátrább, és
állítsa függőleges helyzetbe az ülés háttámláját.
(c) Ha mózeskosarat rögzít erre az ülésre, előfordulhat, hogy egy vagy több ülőhely nem lesz használható ebben a sorban.
(d) Teljesen tolja hátra a magasságállító nélküli első utasülést.
(e) A harmadik sorban tilos támasztólábbal ellátott gyerekülést beszerelni.
(f) Egyes modellváltozatoknál a középső ülésen nincs ISOFIX rögzítőhely .
IUF Az ülésre menetiránnyal szembe néző ISOFIX univerzális ülés szerelhető a felső hevederrel.
IL ISOFIX féluniverzális gyerekülés szerelhető ide, amely lehet:

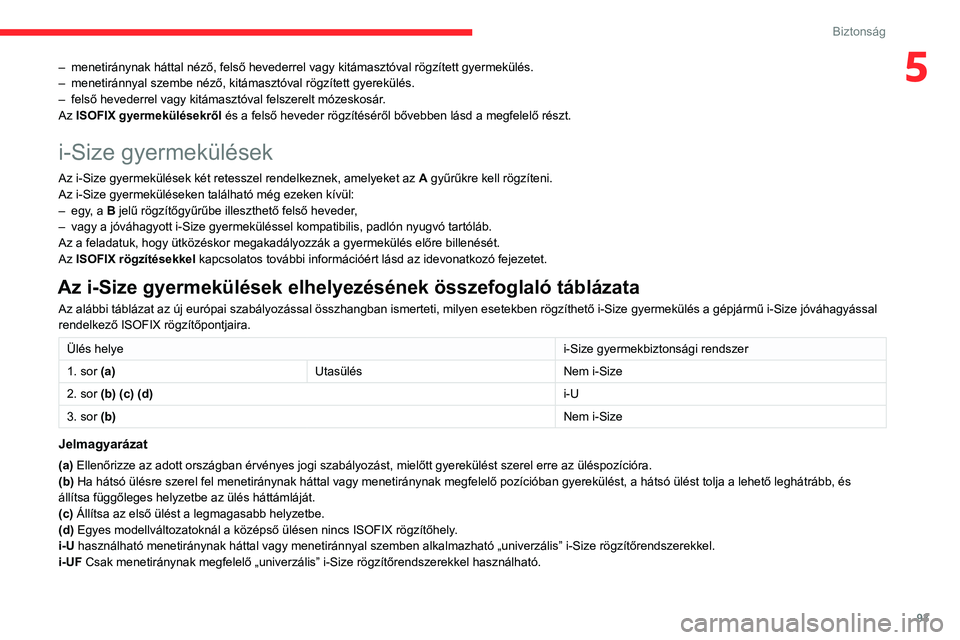

93
Biztonság
5– menetiránynak háttal néző, felső hevederrel vagy kitámasztóval rögzített gyermekülés.
– menetiránnyal szembe néző, kitámasztóval rögzített gyerekülés.
–

felső hevederrel vagy kitámasztóval felszerelt mózeskosár
.
Az ISOFIX gyermekülésekről és a felső heveder rögzítéséről bővebben lásd a megfelelő részt.
i-Size gyermekülések
Az i-Size gyermekülések két retesszel rendelkeznek, amelyeket az A gyűrűkre kell rögzíteni.
Az i-Size gyermeküléseken található még ezeken kívül:
–

egy
, a B jelű rögzítőgyűrűbe illeszthető felső heveder,
–

vagy a jóváhagyott i-Size gyermeküléssel kompatibilis, padlón nyugvó tartóláb.
Az a feladatuk, hogy ütközéskor megakadályozzák a gyermekülés előre billenését.
Az

ISOFIX rögzítésekkel kapcsolatos további információért lásd az idevonatkozó fejezetet.
Az i-Size gyermekülések elhelyezésének összefoglaló táblázata
Az alábbi táblázat az új európai szabályozással összhangban ismerteti, milyen esetekben rögzíthető i-Size gyermekülés a gépjármű i-Size jóváhagyással
rendelkező ISOFIX rögzítőpontjaira.
Ülés helye i-Size gyermekbiztonsági rendszer
1. sor (a) UtasülésNem i-Size
2. sor (b) (c) (d) i-U
3. sor (b) Nem i-Size
Jelmagyarázat
(a) Ellenőrizze az adott országban érvényes jogi szabályozást, mielőtt gyerekülést szerel erre az üléspozícióra.
(b) Ha hátsó ülésre szerel fel menetiránynak háttal vagy menetiránynak megfelelő pozícióban gyerekülést, a hátsó ülést tolja a lehető leghátrább, és
állítsa függőleges helyzetbe az ülés háttámláját.
(c) Állítsa az első ülést a legmagasabb helyzetbe.
(d) Egyes modellváltozatoknál a középső ülésen nincs ISOFIX rögzítőhely.
i-U használható menetiránynak háttal vagy menetiránnyal szemben alkalmazható „univerzális” i-Size rögzítőrendszerekkel.
i-UF Csak menetiránynak megfelelő „univerzális” i-Size rögzítőrendszerekkel használható.

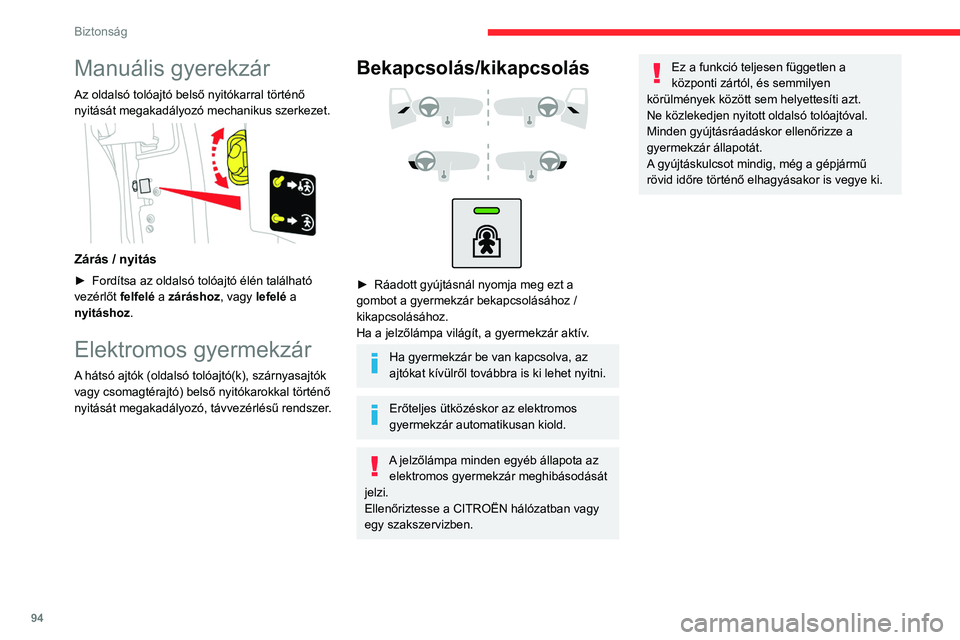

94
Biztonság
Manuális gyerekzár
Az oldalsó tolóajtó belső nyitókarral történő
nyitását megakadályozó mechanikus szerkezet.


Zárás / nyitás
► Fordítsa az oldalsó tolóajtó élén található
vezérlőt felfelé a záráshoz, vagy lefelé a
nyitáshoz.
Elektromos gyermekzár
A hátsó ajtók (oldalsó tolóajtó(k), szárnyasajtók
vagy csomagtérajtó) belső nyitókarokkal történő
nyitását megakadályozó, távvezérlésű rendszer.
Bekapcsolás/kikapcsolás





► Ráadott gyújtásnál nyomja meg ezt a
gombot a gyermekzár bekapcsolásához /
kikapcsolásához.
Ha a jelzőlámpa világít, a gyermekzár aktív
.
Ha gyermekzár be van kapcsolva, az
ajtókat kívülről továbbra is ki lehet nyitni.
Erőteljes ütközéskor az elektromos
gyermekzár automatikusan kiold.
A jelzőlámpa minden egyéb állapota az elektromos gyermekzár meghibásodását
jelzi.
Ellenőriztesse a CITROËN hálózatban vagy
egy szakszervizben.
Ez a funkció teljesen független a
központi zártól, és semmilyen
körülmények között sem helyettesíti azt.
Ne közlekedjen nyitott oldalsó tolóajtóval.
Minden gyújtásráadáskor ellenőrizze a
gyermekzár állapotát.
A gyújtáskulcsot mindig, még a gépjármű
rövid időre történő elhagyásakor is vegye ki.
