2021 CITROEN BERLINGO VAN Kezelési útmutató (in Hungarian)

159
Gyakorlati tudnivalók
7Ha a folyadék megfagy, szobahőmérsékleten
teljesen felengedve ismét felhasználható.
Ne tárolja az AdBlue® tárolóedényeket a
gépjárműben.
A használatra vonatkozó óvintézkedések
Az AdBlue® egy karbamidtartalmú oldat. A
folyadék nem gyúlékony, színtelen és szagtalan
(hűvös helyen tárolandó).
Bőrrel való érintkezés esetén mossa le az
érintett területet bő szappanos vízzel. Ha a
szembe jut, azonnal mossa ki bő vízzel vagy
szemmosó oldattal, és ezt legalább 15 percig
folytassa. Ha állandó égető vagy irritáló érzést
érez, forduljon orvoshoz.
Ha lenyelte, azonnal öblítse ki a száját tiszta
vízzel, majd igyon sok vizet.
Bizonyos esetekben (például magas hőmérséklet
esetén) előfordulhat, hogy ammónia szabadul
fel: ne lélegezze be a gőzt. Az ammóniát
tartalmazó gőz irritálhatja a nyálkahártyát (szem,
orr és torok).
Az AdBlue® folyadékot a gyermekektől
elzárva, eredeti csomagolásában tárolja.
Eljárás
A feltöltés megkezdése előtt ellenőrizze, hogy a
gépjármű sík, vízszintes talajon áll-e.
Téli viszonyok között ellenőrizze, hogy a jármű
hőmérséklete meghaladja-e a –11 °C-ot,
máskülönben az AdBlue
® megfagyhat, és nem
önthető be a tartályba. Ilyenkor álljon át a
kocsival egy melegebb helyre, és várjon néhány
órát a betöltéssel.
Soha ne töltsön AdBlue®-t a
gázolajtartályba.
Ha az AdBlue® folyadék kifröccsent, vagy
a karosszériára folyadék került, azonnal
mossa le hideg vízzel vagy törölje le nedves
ronggyal.
Ha a folyadék kikristályosodott, távolítsa el
szivaccsal és meleg vízzel.
Fontos: az AdBlue hiányából adódó
üzemképtelenséget követő
feltöltéskor a gyújtás ráadása előtt feltétlenül
várjon körülbelül 5 percet, közben ne nyissa
ki a vezetőoldali ajtót, ne zárja le a
gépjárművet, ne tegye a kulcsot a
gyújtáskapcsolóba és ne tegye az
utastérbe a „Kulcs nélküli nyitás és
indítás” rendszer kulcsát.
Adja rá a gyújtást, majd 10 másodperc
elteltével indítózzon.
►

V

egye le a gyújtást, és vegye ki a kulcsot a
gyújtáskapcsolóból a motor leállításához.
vagy
► Kulcs nélküli nyitás és indítás-vel, nyomja
mega " START/STOP" gombot a motor
leállításához.


► Nyitott gépjárműnél és nyitott üzemanyagtöltő
fedéllel fordítsa el az AdBlue® tartály kék
sapkáját az óramutató járásával ellentétes
irányba és vegye le.
►

AdBlue® tárolóedénynél: a lejárati idő
ellenőrzése után olvassa el figyelmesen a
címkén szereplő utasításokat, mielőtt beönti a
flakon vagy tárolóedény tartalmát a gépjármű
AdBlue tartályába.
►

AdBlue® szivattyúnál: helyezze be a
töltőpisztolyt és töltse fel a tartályt, amíg a
pisztoly automatikusan el nem záródik.
Az AdBlue® tartály túltöltésének
elkerülése érdekében:
–

10-13 liter folyadékot töltsön be az
AdBlue
®
tárolóedények használatával.
–

Ha töltőállomáson végzi a feltöltést,
ne folytassa a műveletet a pisztoly első
automatikus elzárása után.
Ha az AdBlue® tartály teljesen kiürült
– melyet megerősít az „Töltse fel az
AdBlue folyadékot: indítás letiltva” üzenet

160
Gyakorlati tudnivalók

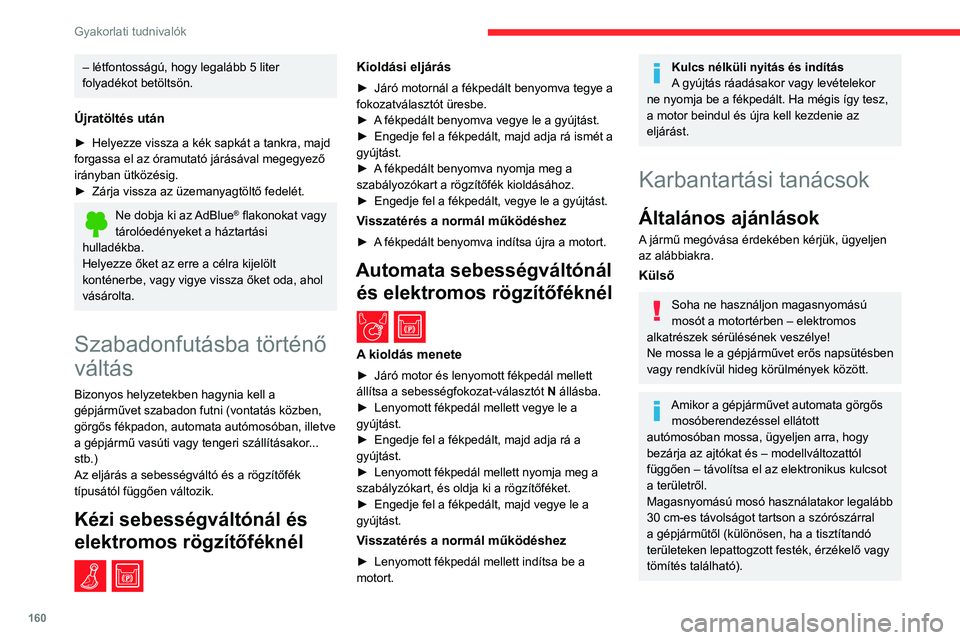

– létfontosságú, hogy legalább 5 liter
folyadékot betöltsön.
Újratöltés után
► Helyezze vissza a kék sapkát a tankra, majd
forgassa el az óramutató járásával megegyező
irányban ütközésig.
►

Zárja vissza az üzemanyagtöltő fedelét.
Ne dobja ki az AdBlue® flakonokat vagy
tárolóedényeket a háztartási
hulladékba.
Helyezze őket az erre a célra kijelölt
konténerbe, vagy vigye vissza őket oda, ahol
vásárolta.
Szabadonfutásba történő
váltás
Bizonyos helyzetekben hagynia kell a
gépjárművet szabadon futni (vontatás közben,
görgős fékpadon, automata autómosóban, illetve
a gépjármű vasúti vagy tengeri szállításakor...
stb.)
Az eljárás a sebességváltó és a rögzítőfék
típusától függően változik.
Kézi sebességváltónál és
elektromos rögzítőféknél
/
Kioldási eljárás
► Járó motornál a fékpedált benyomva tegye a
fokozatválasztót üresbe.
►

A
fékpedált benyomva vegye le a gyújtást.
►

Engedje fel a fékpedált, majd adja rá ismét a
gyújtást.
►


A
fékpedált benyomva nyomja meg a
szabályozókart a rögzítőfék kioldásához.
►

Engedje fel a fékpedált, vegye le a gyújtást.
Visszatérés a normál működéshez
► A fékpedált benyomva indítsa újra a motort.
Automata sebességváltónál és elektromos rögzítőféknél
/
A kioldás menete
► Járó motor és lenyomott fékpedál mellett
állítsa a sebességfokozat-választót N
állásba.
►

Lenyomott fékpedál mellett vegye le a
gyújtást.
►


Engedje fel a fékpedált, majd adja rá a
gyújtást.
►


Lenyomott fékpedál mellett nyomja meg a
szabályzókart, és oldja ki a rögzítőféket.
►


Engedje fel a fékpedált, majd vegye le a
gyújtást.
Visszatérés a normál működéshez
► Lenyomott fékpedál mellett indítsa be a
motort.
Kulcs nélküli nyitás és indítás
A gyújtás ráadásakor vagy levételekor
ne nyomja be a fékpedált. Ha mégis így tesz,
a motor beindul és újra kell kezdenie az
eljárást.
Karbantartási tanácsok
Általános ajánlások
A jármű megóvása érdekében kérjük, ügyeljen
az alábbiakra.
Külső
Soha ne használjon magasnyomású
mosót a motortérben – elektromos
alkatrészek sérülésének veszélye!
Ne mossa le a gépjárművet erős napsütésben
vagy rendkívül hideg körülmények között.
Amikor a gépjárművet automata görgős mosóberendezéssel ellátott
autómosóban mossa, ügyeljen arra, hogy
bezárja az ajtókat és – modellváltozattól
függően – távolítsa el az elektronikus kulcsot
a területről.
Magasnyomású mosó használatakor legalább
30 cm-es távolságot tartson a szórószárral
a gépjárműtől (különösen, ha a tisztítandó
területeken lepattogzott festék, érzékelő vagy
tömítés található).

161
Gyakorlati tudnivalók

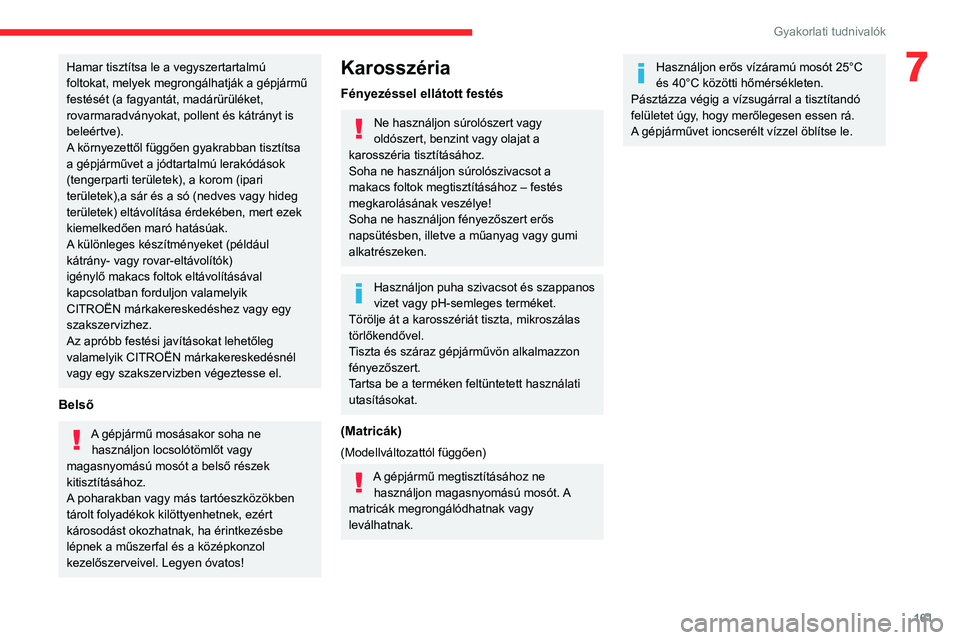

7Hamar tisztítsa le a vegyszertartalmú
foltokat, melyek megrongálhatják a gépjármű
festését (a fagyantát, madárürüléket,
rovarmaradványokat, pollent és kátrányt is
beleértve).
A környezettől függően gyakrabban tisztítsa
a gépjárművet a jódtartalmú lerakódások
(tengerparti területek), a korom (ipari
területek),a sár és a só (nedves vagy hideg
területek) eltávolítása érdekében, mert ezek
kiemelkedően maró hatásúak.
A különleges készítményeket (például
kátrány- vagy rovar-eltávolítók)
igénylő makacs foltok eltávolításával
kapcsolatban forduljon valamelyik
CITROËN márkakereskedéshez vagy egy
szakszervizhez.
Az apróbb festési javításokat lehetőleg
valamelyik CITROËN márkakereskedésnél
vagy egy szakszervizben végeztesse el.
Belső
A gépjármű mosásakor soha ne használjon locsolótömlőt vagy
magasnyomású mosót a belső részek
kitisztításához.
A poharakban vagy más tartóeszközökben
tárolt folyadékok kilöttyenhetnek, ezért
károsodást okozhatnak, ha érintkezésbe
lépnek a műszerfal és a középkonzol
kezelőszerveivel. Legyen óvatos!
Karosszéria
Fényezéssel ellátott festés
Ne használjon súrolószert vagy
oldószert, benzint vagy olajat a
karosszéria tisztításához.
Soha ne használjon súrolószivacsot a
makacs foltok megtisztításához – festés
megkarolásának veszélye!
Soha ne használjon fényezőszert erős
napsütésben, illetve a műanyag vagy gumi
alkatrészeken.
Használjon puha szivacsot és szappanos
vizet vagy pH-semleges terméket.
Törölje át a karosszériát tiszta, mikroszálas
törlőkendővel.
Tiszta és száraz gépjárművön alkalmazzon
fényezőszert.
Tartsa be a terméken feltüntetett használati
utasításokat.
(Matricák)
(Modellváltozattól függően)
A gépjármű megtisztításához ne használjon magasnyomású mosót. A
matricák megrongálódhatnak vagy
leválhatnak.
Használjon erős vízáramú mosót 25°C
és 40°C közötti hőmérsékleten.
Pásztázza végig a vízsugárral a tisztítandó
felületet úgy, hogy merőlegesen essen rá.
A gépjárművet ioncserélt vízzel öblítse le.

162
Üzemzavar esetén

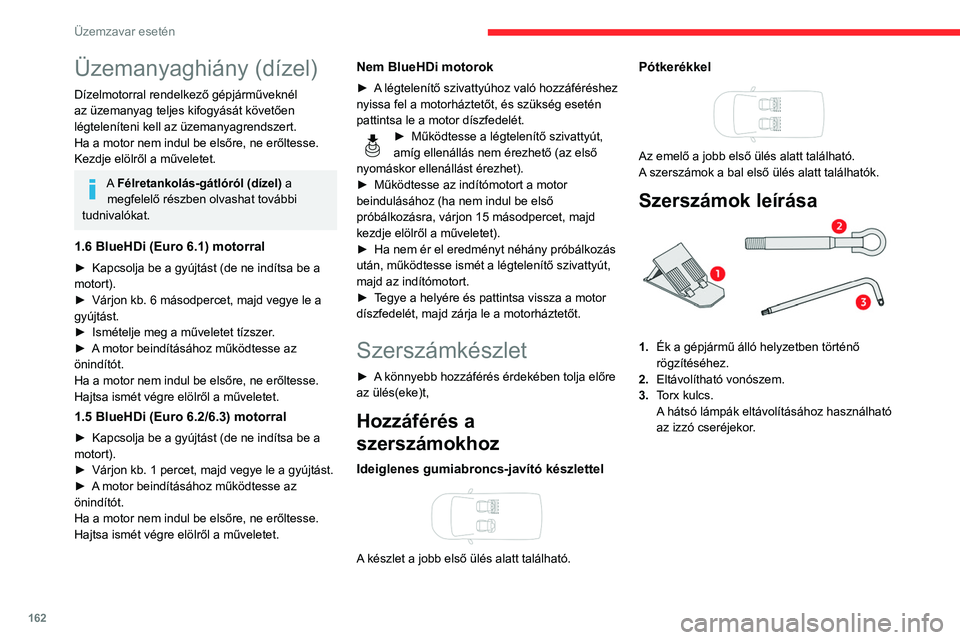

Üzemanyaghiány (dízel)
Dízelmotorral rendelkező gépjárműveknél
az üzemanyag teljes kifogyását követően
légteleníteni kell az üzemanyagrendszert.
Ha a motor nem indul be elsőre, ne erőltesse.
Kezdje elölről a műveletet.
A Félretankolás-gátlóról (dízel) a
megfelelő részben olvashat további
tudnivalókat.
1.6 BlueHDi (Euro 6.1) motorral
► Kapcsolja be a gyújtást (de ne indítsa be a
motort).
►

Várjon kb. 6 másodpercet, majd vegye le a
gyújtást.
►


Ismételje meg a műveletet tízszer
.
►

A
motor beindításához működtesse az
önindítót.
Ha a motor nem indul be elsőre, ne erőltesse.
Hajtsa ismét végre elölről a műveletet.
1.5 BlueHDi (Euro 6.2/6.3) motorral
► Kapcsolja be a gyújtást (de ne indítsa be a
motort).
►

Várjon kb. 1 percet, majd vegye le a gyújtást.
►


A
motor beindításához működtesse az
önindítót.
Ha a motor nem indul be elsőre, ne erőltesse.
Hajtsa ismét végre elölről a műveletet.
Nem BlueHDi motorok
► A légtelenítő szivattyúhoz való hozzáféréshez
nyissa fel a motorháztetőt, és szükség esetén
pattintsa le a motor díszfedelét.
► Működtesse a légtelenítő szivattyút,
amíg ellenállás nem érezhető (az első
nyomáskor ellenállást érezhet).
►

Működtesse az indítómotort a motor
beindulásához (ha nem indul be első
próbálkozásra, várjon 15 másodpercet, majd
kezdje elölről a műveletet).
►


Ha nem ér el eredményt néhány próbálkozás
után, működtesse ismét a légtelenítő szivattyút,
majd az indítómotort.
►


T

egye a helyére és pattintsa vissza a motor
díszfedelét, majd zárja le a motorháztetőt.
Szerszámkészlet
► A könnyebb hozzáférés érdekében tolja előre
az ülés(eke)t,
Hozzáférés a
szerszámokhoz
Ideiglenes gumiabroncs-javító készlettel

A készlet a jobb első ülés alatt található.
Pótkerékkel

Az emelő a jobb első ülés alatt található.
A szerszámok a bal első ülés alatt találhatók.
Szerszámok leírása
1. Ék a gépjármű álló helyzetben történő
rögzítéséhez.
2. Eltávolítható vonószem.
3. Torx kulcs.
A hátsó lámpák eltávolításához használható
az izzó cseréjekor.

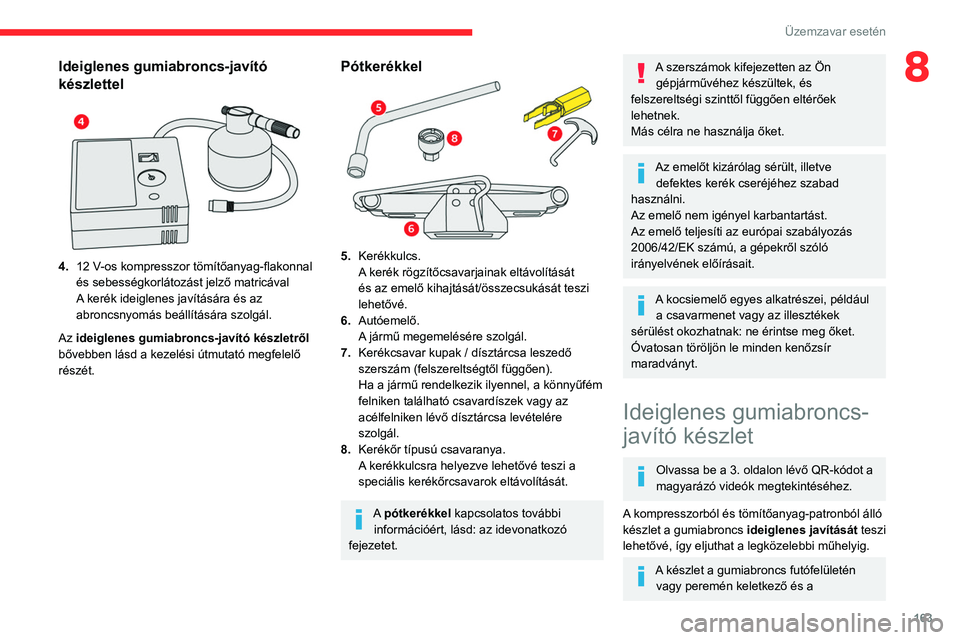

Ideiglenes gumiabroncs-javító
készlettel


4.12 V-os kompresszor tömítőanyag-flakonnal
és sebességkorlátozást jelző matricával
A kerék ideiglenes javítására és az
abroncsnyomás beállítására szolgál.
Az ideiglenes gumiabroncs-javító készletről
bővebben lásd a kezelési útmutató megfelelő
részét.

163
Üzemzavar esetén
8Ideiglenes gumiabroncs-javító
készlettel


4.12 V-os kompresszor tömítőanyag-flakonnal
és sebességkorlátozást jelző matricával
A kerék ideiglenes javítására és az
abroncsnyomás beállítására szolgál.
Az ideiglenes gumiabroncs-javító készletről
bővebben lásd a kezelési útmutató megfelelő
részét.
Pótkerékkel
5. Kerékkulcs.
A kerék rögzítőcsavarjainak eltávolítását
és az emelő kihajtását/összecsukását teszi
lehetővé.
6. Autóemelő.
A jármű megemelésére szolgál.
7. Kerékcsavar kupak / dísztárcsa leszedő
szerszám (felszereltségtől függően).
Ha a jármű rendelkezik ilyennel, a könnyűfém
felniken található csavardíszek vagy az
acélfelniken lévő dísztárcsa levételére
szolgál.
8. Kerékőr típusú csavaranya.
A kerékkulcsra helyezve lehetővé teszi a
speciális kerékőrcsavarok eltávolítását.
A pótkerékkel kapcsolatos további
információért, lásd: az idevonatkozó
fejezetet.
A szerszámok kifejezetten az Ön gépjárművéhez készültek, és
felszereltségi szinttől függően eltérőek
lehetnek.
Más célra ne használja őket.
Az emelőt kizárólag sérült, illetve defektes kerék cseréjéhez szabad
használni.
Az emelő nem igényel karbantartást.
Az emelő teljesíti az európai szabályozás
2006/42/EK számú, a gépekről szóló
irányelvének előírásait.
A kocsiemelő egyes alkatrészei, például a csavarmenet vagy az illesztékek
sérülést okozhatnak: ne érintse meg őket.
Óvatosan töröljön le minden kenőzsír
maradványt.
Ideiglenes gumiabroncs-
javító készlet
Olvassa be a 3. oldalon lévő QR-kódot a
magyarázó videók megtekintéséhez.
A kompresszorból és tömítőanyag-patronból álló
készlet a gumiabroncs ideiglenes javítását teszi
lehetővé, így eljuthat a legközelebbi műhelyig.
A készlet a gumiabroncs futófelületén vagy peremén keletkező és a

164
Üzemzavar esetén
gumiabroncs sérülését okozó legtöbb lyuk
javítására alkalmas.
A sérült gumiabroncs megjavításának idejére a gépjármű elektromos
áramkörére csatlakoztathatja a kompresszort.
A szerszámkészletről a megfelelő
részben olvashat további tudnivalókat.
A javítás menete
A gumiabroncsba fúródott idegen testet (például szeget vagy csavart) ne
távolítsa el.
►

Álljon félre a járművel úgy
, hogy ne
akadályozza a forgalmat, és húzza be a
rögzítőféket.
►

Kövesse a biztonsági utasításokat
(elakadásjelző lámpa, elakadásjelző háromszög,
láthatósági mellény stb.) az adott ország
közlekedési szabályainak figyelembevételével.
►


V

egye le a gyújtást.
►

Távolítsa el a javítandó gumiabroncs
szelepsapkáját, és tegye egy tiszta helyre.


► Csatlakoztassa a tömítőanyag-flakon csövét
a javítandó gumiabroncs szelepére, és húzza
meg.
►

Csatlakoztassa a kompresszor csövét a
tömítőanyag-flakonra.
►


Ellenőrizze, hogy a kompresszor kapcsolója
„

O” helyzetben van.
►

T
eljesen tekerje le a kompresszor alatt
található elektromos vezetéket.
►

A
kompresszor elektromos csatlakozóját
csatlakoztassa a gépjármű 12 voltos
csatlakozójába.
A kompresszort kizárólag a gépjármű orránál található 12 V-os csatlakozóhoz
szabad csatlakoztatni.
► Ragassza fel a sebességkorlátozást
jelző matricát.
A sebességkorlátozást jelző matricát a vezető közelében lévő helyre kell
ragasztani az utastérben, így emlékeztetni
fogja arra, hogy az egyik kerék csak
ideiglenesen használható.
A gumiabroncsok nyomásértékei ezen a matricán olvashatók.


► Adja rá a gyújtást.

► A gomb „I„ helyzetbe állításával kapcsolja be
a kompresszort, és addig működtesse, amíg a
gumiabroncs nyomása el nem éri a 2 bar értéket.
A kompresszor nyomás alatt befecskendezi
a tömítőanyagot a gumiabroncsba; a művelet
közben ne válassza le a csövet a szelepről
(visszafújhat).
Ha körülbelül 7 perc alatt nem sikerül
elérnie a 2 baros nyomásértéket, a
gumiabroncs nem javítható. Ilyen esetben
forduljon segítségért valamelyik CITROËN-
márkakereskedéshez vagy márkaszervizhez.
►

Fordítsa a kapcsolót „
O” állásba.

165
Üzemzavar esetén

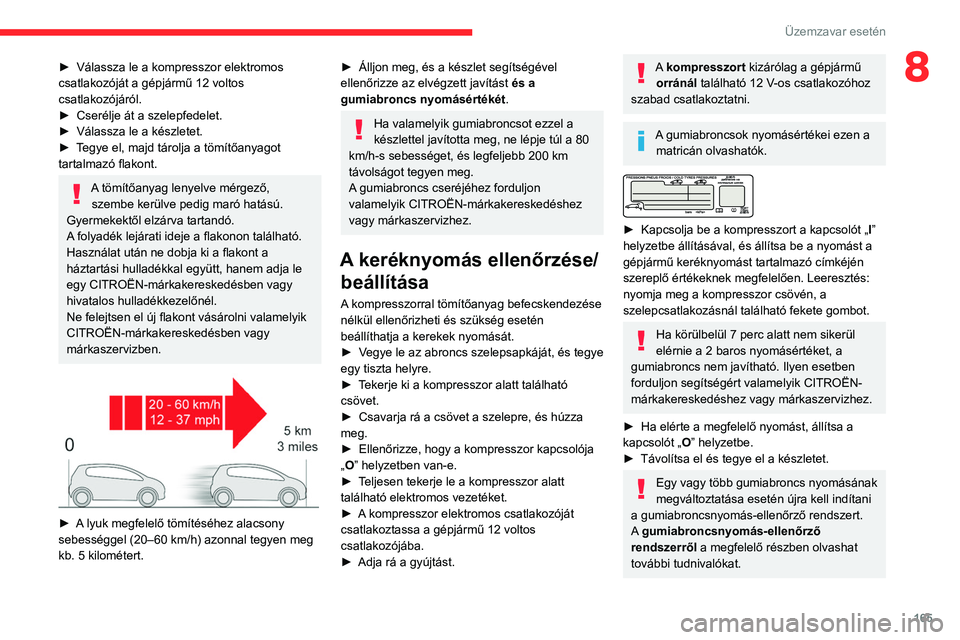

8► Válassza le a kompresszor elektromos
csatlakozóját a gépjármű 12 voltos
csatlakozójáról.
►

Cserélje át a szelepfedelet.
►


Válassza le a készletet.
►


T
egye el, majd tárolja a tömítőanyagot
tartalmazó flakont.
A tömítőanyag lenyelve mérgező, szembe kerülve pedig maró hatású.
Gyermekektől elzárva tartandó.
A folyadék lejárati ideje a flakonon található.
Használat után ne dobja ki a flakont a
háztartási hulladékkal együtt, hanem adja le
egy CITROËN-márkakereskedésben vagy
hivatalos hulladékkezelőnél.
Ne felejtsen el új flakont vásárolni valamelyik
CITROËN-márkakereskedésben vagy
márkaszervizben.


► A lyuk megfelelő tömítéséhez alacsony
sebességgel (20–60 km/h) azonnal tegyen meg
kb. 5 kilométert.
► Álljon meg, és a készlet segítségével
ellenőrizze az elvégzett javítást és a
gumiabroncs nyomásértékét .
Ha valamelyik gumiabroncsot ezzel a
készlettel javította meg, ne lépje túl a 80
km/h-s sebességet, és legfeljebb 200 km
távolságot tegyen meg.
A gumiabroncs cseréjéhez forduljon
valamelyik CITROËN-márkakereskedéshez
vagy márkaszervizhez.
A keréknyomás ellenőrzése/ beállítása
A kompresszorral tömítőanyag befecskendezése
nélkül ellenőrizheti és szükség esetén
beállíthatja a kerekek nyomását.
►

V
egye le az abroncs szelepsapkáját, és tegye
egy tiszta helyre.
►

T
ekerje ki a kompresszor alatt található
csövet.
►

Csavarja rá a csövet a szelepre, és húzza
meg.
►


Ellenőrizze, hogy a kompresszor kapcsolója
„

O” helyzetben van-e.
►

T
eljesen tekerje le a kompresszor alatt
található elektromos vezetéket.
►

A
kompresszor elektromos csatlakozóját
csatlakoztassa a gépjármű 12 voltos
csatlakozójába.
►

Adja rá a gyújtást.
A kompresszort kizárólag a gépjármű orránál található 12 V-os csatlakozóhoz
szabad csatlakoztatni.
A gumiabroncsok nyomásértékei ezen a matricán olvashatók.


► Kapcsolja be a kompresszort a kapcsolót „ I ”
helyzetbe állításával, és állítsa be a nyomást a
gépjármű keréknyomást tartalmazó címkéjén
szereplő értékeknek megfelelően. Leeresztés:
nyomja meg a kompresszor csövén, a
szelepcsatlakozásnál található fekete gombot.
Ha körülbelül 7 perc alatt nem sikerül
elérnie a 2 baros nyomásértéket, a
gumiabroncs nem javítható. Ilyen esetben
forduljon segítségért valamelyik CITROËN-
márkakereskedéshez vagy márkaszervizhez.
►

Ha elérte a megfelelő nyomást, állítsa a
kapcsolót „

O” helyzetbe.
►

Távolítsa el és tegye el a készletet.
Egy vagy több gumiabroncs nyomásának
megváltoztatása esetén újra kell indítani
a gumiabroncsnyomás-ellenőrző rendszert.
A gumiabroncsnyomás-ellenőrző
rendszerről a megfelelő részben olvashat
további tudnivalókat.

166
Üzemzavar esetén

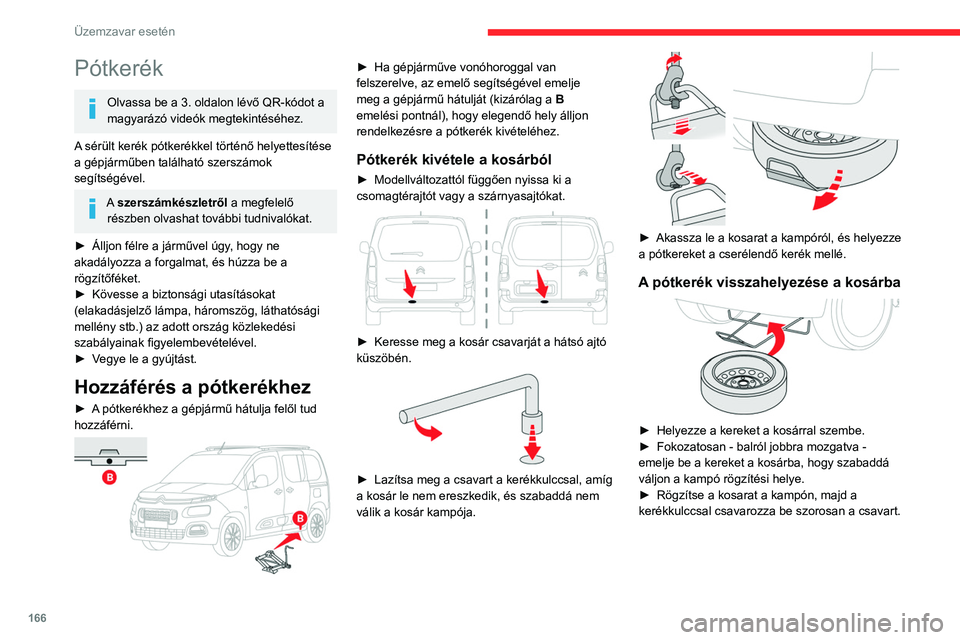

Pótkerék
Olvassa be a 3. oldalon lévő QR-kódot a
magyarázó videók megtekintéséhez.
A sérült kerék pótkerékkel történő helyettesítése
a gépjárműben található szerszámok
segítségével.
A szerszámkészletről a megfelelő
részben olvashat további tudnivalókat.
►

Álljon félre a járművel úgy
, hogy ne
akadályozza a forgalmat, és húzza be a
rögzítőféket.
►

Kövesse a biztonsági utasításokat
(elakadásjelző lámpa, háromszög, láthatósági
mellény stb.) az adott ország közlekedési
szabályainak figyelembevételével.
►


V

egye le a gyújtást.
Hozzáférés a pótkerékhez
► A pótkerékhez a gépjármű hátulja felől tud
hozzáférni.


► Ha gépjárműve vonóhoroggal van
felszerelve, az emelő segítségével emelje
meg a gépjármű hátulját (kizárólag a B

emelési pontnál), hogy elegendő hely álljon
rendelkezésre a pótkerék kivételéhez.
Pótkerék kivétele a kosárból
► Modellváltozattól függően nyissa ki a
csomagtérajtót vagy a szárnyasajtókat.


► Keresse meg a kosár csavarját a hátsó ajtó
küszöbén.


► Lazítsa meg a csavart a kerékkulccsal, amíg
a kosár le nem ereszkedik, és szabaddá nem
válik a kosár kampója.


► Akassza le a kosarat a kampóról, és helyezze
a pótkereket a cserélendő kerék mellé.
A pótkerék visszahelyezése a kosárba

► Helyezze a kereket a kosárral szembe.
► Fokozatosan - balról jobbra mozgatva -
emelje be a kereket a kosárba, hogy szabaddá
váljon a kampó rögzítési helye.
►

Rögzítse a kosarat a kampón, majd a
kerékkulccsal csavarozza be szorosan a csavart.
Kerék leszerelése
A gépjármű leállítása
A forgalom gátlása nélkül állítsa le a
gépjárművet vízszintes, szilárd, nem csúszós
talajon.
Kézi sebességváltó esetén kapcsolja
a sebességváltót első fokozatba, hogy
megakadályozza a kerekek elfordulását, és
húzza be a rögzítőféket, ha nincs automatikus
üzemmódra programozva, majd kapcsolja ki
a gyújtást.
Automata sebességváltó esetén kapcsolja
a sebességváltót P fokozatba, hogy
megakadályozza a kerekek elfordulását, és
húzza be a rögzítőféket, ha nincs automatikus
üzemmódra programozva, majd kapcsolja ki
a gyújtást.
Ellenőrizze, hogy a rögzítőfék visszajelző
lámpái folyamatosan világítanak-e a
kombinált kijelzőn.
Gondoskodjon arról, hogy az utasok
kiszálljanak a gépjárműből, és biztonságos
helyen várakozzanak.
Ha szükséges, a cserélendő kerékkel átlósan
szemben elhelyezkedő kereket ékelje ki.
Soha ne feküdjön emelővel megemelt
gépjármű alá, használjon tartóbakot.
Dísztárcsás kerék
A kerék leszerelésekor először
távolítsa el a dísztárcsát a kerékkulccsal a
szelepnyílásnál meghúzva.
