2020 TOYOTA YARIS HATCHBACK Instruksjoner for bruk (in Norwegian)

399
7
YARIS HV OMK0010NO
7-2. Tiltak i en nødssituasjon
Hvis det oppstår problemer
Bruke den mekaniske nøkkelen
( S. 121) til å utføre følgende ope-
rasjoner:
1 Låser alle dørene
2 Låser opp alle dørene
nFunksjoner som er knyttet til nøk-
kelen
1 Lukker vinduene (vri og hold)
*
2Åpner vinduene (vri og hold)*
*
: Disse innstillingene må tilpasses hos en autorisert Toyota-forhandler, et
verksted autorisert av Toyota eller et
annet pålitelig verksted.
1 Sørg for at giret står i P-stilling
og trykk inn bremsepedalen.
2 Berør området bak låseknap-
pen, og lås opp knappen på den
elektroniske nøkkelen til ten-
ningsbryteren.
Når den elektroniske nøkkelen registre-
res, høres en varsellyd og tenningsbry-
teren settes i ON-stilling.
Når smart inngangs- og startsystem er
deaktivert ved tilpasset innstilling, vil
tenningsbryteren gå til ACC-stilling.
3Trykk bremsepedalen hardt inn
og kontroller at vises i mul-
tiinformasjonsdisplayet.
4 Trykk kort og bestemt på ten-
ningsbryteren.
Låse og låse opp døreneADVARSEL
nVed bruk av den mekaniske nøk-
kelen og styring av de elektriske
vinduene
Bruk det elektriske vinduet etter at du
har kontrollert at det ikke er noen
mulighet for at passasjerer kan få
kroppsdeler i klem i vinduet.
La heller ikke barn bruke den meka-
niske nøkkelen. Det kan skje at barn
og andre passasjerer kommer i klem i
det elektriske vinduet.
Starte hybridsystemet
OMK0010NO.book Page 399 Thursday, February 25, 2021 12:48 PM

400
YARIS HV OMK0010NO
7-2. Tiltak i en nødssituasjon
Hvis hybridsystemet fremdeles ikke
vil starte, kontakt en autorisert
Toyota-forhandler, et verksted auto-
risert av Toyota eller et annet pålite-
lig verksted.
nSlå av hybridsystemet
Sett giret i P-stilling og trykk på ten-
ningsbryteren slik du vanligvis gjør når
du stopper hybridsystemet.
nBatteri for elektronisk nøkkel
Da fremgangsmåten ovenfor er en mid-
lertidig løsning, anbefaler vi at batteriet i
den elektroniske nøkkelen skiftes umid-
delbart når batter iet er utladet.
(S. 343)
nAlarm (utstyrsavhengig)
Bruk av den mekaniske nøkkelen til å
låse dørene vil ikke aktivere alarmsyste-
met.
Hvis en av dørene låses opp med den
mekaniske nøkkelen når alarmsystemet
er aktivert, kan alarmen bli utløst.
(S. 77)
nEndre tenningsbrytermodus
Slipp bremsepedalen og trykk på ten-
ningsbryteren i trinn 3 ovenfor.
Hybridsystemet starter ikke og modusen
vil endres hver gang du trykker på bryte-
ren. ( S. 168)
Hvis du har et sett startkabler og et
annet kjøretøy med et 12-volts-
batteri, kan du starte bilen ved
å følge fremgangsmåten nedenfor.
1Biler med alarm ( S. 77):
Bekreft at du har den elektro-
niske nøkkelen på deg.
Når du kobler til startkablene, kan alar-
men aktiveres og dørene låses, avhen-
gig av situasjonen. ( S. 78)
Hvis 12-voltsbatteriet
lades ut
Fremgangsmåten nedenfor
kan brukes til å starte hybrid-
systemet hvis 12-voltsbatteriet
er utladet.
Du kan også ringe en autori-
sert Toyota-forhandler, et verk-
sted autorisert av Toyota eller
et annet pålitelig verksted.
Starte hybridsystemet på
nytt
OMK0010NO.book Page 400 Thursday, February 25, 2021 12:48 PM

401
7
YARIS HV OMK0010NO
7-2. Tiltak i en nødssituasjon
Hvis det oppstår problemer

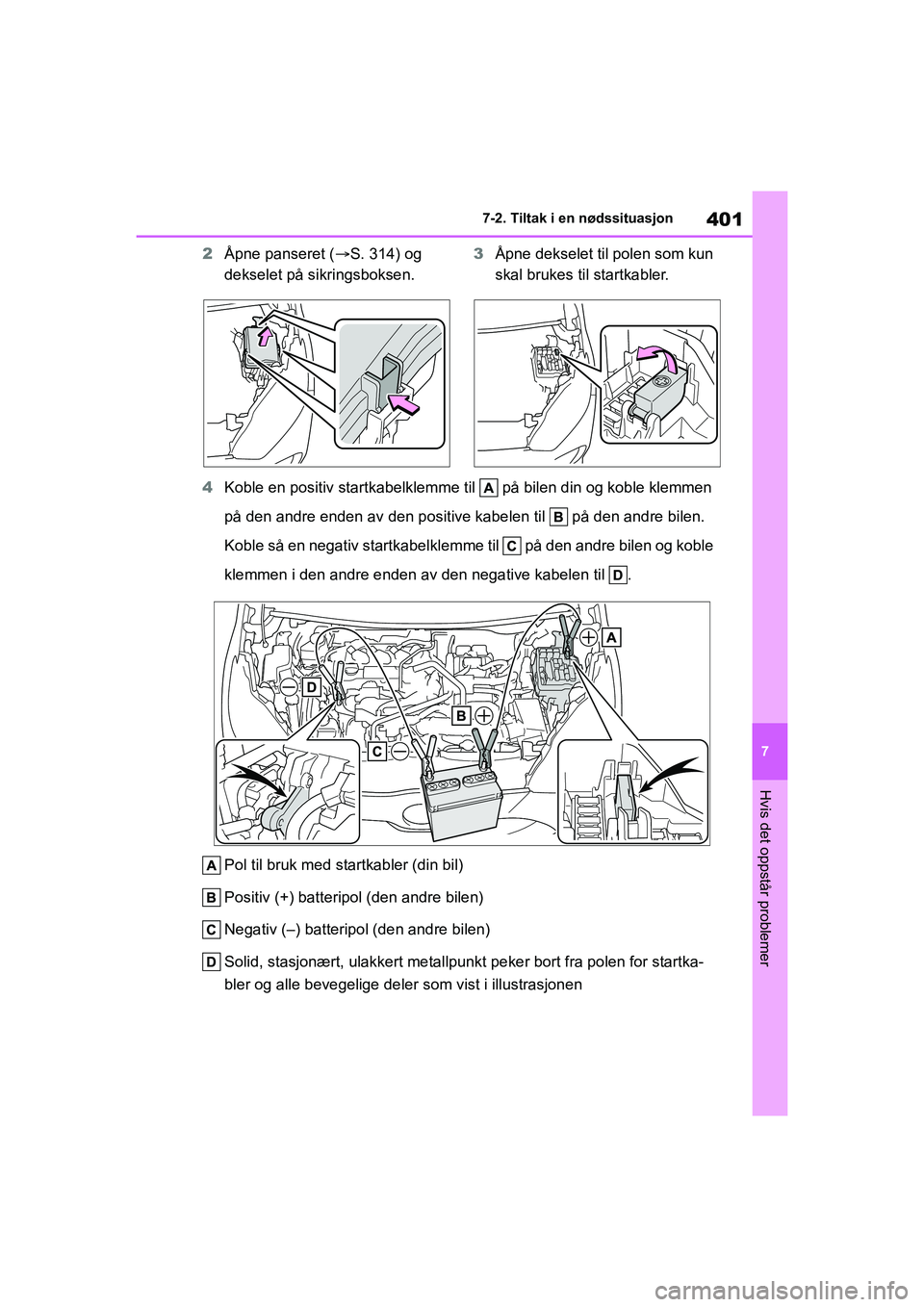

2Åpne panseret ( S. 314) og
dekselet på sikringsboksen. 3
Åpne dekselet til polen som kun
skal brukes til startkabler.
4 Koble en positiv startkabelklemme t il på bilen din og koble klemmen
på den andre enden av den positive kabelen til på den andre bilen.
Koble så en negativ startkabelklemme til på den andre bilen og koble
klemmen i den andre enden av den negative kabelen til .
Pol til bruk med st artkabler (din bil)
Positiv (+) batteripol (den andre bilen)
Negativ (–) batteripol (den andre bilen)
Solid, stasjonært, ulakkert metallpun kt peker bort fra polen for startka-
bler og alle bevegelige de ler som vist i illustrasjonen
OMK0010NO.book Page 401 Thursday, February 25, 2021 12:48 PM

402
YARIS HV OMK0010NO
7-2. Tiltak i en nødssituasjon
5Start motoren på det andre kjøre-
tøyet. Øk motorhastigheten litt og
hold dette turtallet i omtrent 5
minutter for å lade 12-voltsbatte-
riet på bilen din.
6 Biler med smart inngangs- og
startsystem: Åpne og lukk en av
bildørene med tenningsbryteren
AV.
7 Oppretthold turtallet for det andre
kjøretøyet, og start hybridsyste-
met på din bil ved å sette ten-
ningsbryteren i ON-stilling.
8 Forsikre deg om at ”READY”-
indikatoren tennes. Hvis indikato-
ren ikke tennes, ta kontakt med
en autorisert Toyota-forhandler,
et verksted autorisert av Toyota
eller et annet pål itelig verksted.
9 Straks hybridsystemet har star-
tet, tar du av startkablene i nøy-
aktig omvendt rekkefølge som
ved tilkoblingen.
10 Lukk dekselet til polen som er
brukt til startkablene og sett på
dekselet på sikringsboksen.
Når hybridsystemet starter, få bilen
kontrollert hos en autorisert Toyota-
forhandler, et verksted autorisert av Toyota eller et annet pålitelig verk-
sted så raskt som mulig.
nStarte hybridsystemet når 12-volts-
batteriet er utladet
Hybridsystemet kan ikke startes ved å
skyves i gang.
nFor å hindre at 12-voltsbatteriet
lades ut
lSlå av frontlysene og audiosystemet
mens hybridsystemet er slått av.
lSlå av alle komponenter som ikke må
stå på når motoren kjører med lav
hastighet over en lengre periode, for
eksempel ved tett trafikk.
nNår 12-voltsbatteriet er tatt ut eller
er utladet
lInformasjon som er lagret i ECU slet-
tes. Når 12-voltsbatteriet er utladet,
må du få bilen kontrollert av en autori-
sert Toyota-forhandler, et verksted
autorisert av Toyota eller et annet påli-
telig verksted.
lNoen systemer kan kreve initialise-
ring. ( S. 431)
nFjerning av polene til 12-voltsbatte-
riet
Når polene til 12-voltsbatteriet fjernes,
slettes informasjonen som er lagret i
ECU. Før du fjerner polene til 12-volts-
batteriet må du kontakte en autorisert
Toyota-forhandler, et verksted autorisert
av Toyota eller et annet pålitelig verk-
sted.
nLade 12-voltsbatteriet
Strømmen i batteriet vil lades ut gradvis
selv når bilen ikke er i bruk, på grunn av
naturlig utlading og tapping av visse
elektriske apparater. Hvis bilen blir stå-
ende i lang tid, kan 12-voltsbatteriet
lades ut, og hybridsystemet vil ikke
starte. (12-voltsbat teriet lades automa-
tisk når hybridsystemet er i drift.)
nVed opplading eller skifte av 12-
voltsbatteriet (biler med smart inn-
gangs- og startsystem)
lI enkelte tilfeller kan det være umulig
å låse opp dørene ved hjelp av smart
inngangs- og startsystemet når 12-
voltsbatteriet er utladet. Du må da
bruke fjernkontrollen eller den meka-
niske nøkkelen for å låse eller låse
opp dørene.
lDet kan hende at hybridsystemet ikke
starter ved første forsøk etter at 12-
voltsbatteriet er l adet opp, men det vil
vanligvis starte i andre forsøk. Dette
er normalt.
OMK0010NO.book Page 402 Thursday, February 25, 2021 12:48 PM

403
7
YARIS HV OMK0010NO
7-2. Tiltak i en nødssituasjon
Hvis det oppstår problemer
lTenningsbrytermodus lagres av bilen.
Når 12-voltsbatteriet kobles til igjen,
vil systemet automatisk gå tilbake til
modusen som var valgt før 12-volts-
batteriet ble utladet. Slå av tennings-
bryteren før du kobler fra 12-voltsbat-
teriet.
Hvis du er usikker på hvilken modus
tenningsbryteren var i før 12-voltsbat-
teriet ble utladet, må du være spesielt
forsiktig når du kobler til 12-voltsbatte-
riet igjen.
nNår 12-voltsbatteriet skiftes
lBruk et 12-voltsbatteri av sentral
avgassingstype (europeiske forskrif-
ter).
lBruk et batteri me d samme størrelse
som det gamle, med en kapasitet på
20 timer (20 HR) eller mer, og effekt-
klassifiseringen (CCA) eller større.
Kontroller etiketten på toppen av bat-
teriet for å se batteristørrelse og spe-
sifikasjoner (eks. LN0, 35 Ah, 264 A).
• Hvis størrelsen er ulik, kan ikke 12- voltsbatteri et festes skikkelig.
• Hvis kapasiteten på 20 timer er lav,
selv om perioden som bilen ikke bru-
kes, er kort, kan 12-voltsbatteriet bli
utladet og hybridsyst emet starter kan-
skje ikke.
lBruk et kalsiumbatteri av ventila-
sjonstypen.
lBruk et 12-voltsbatteri med håndtak.
Hvis et 12-voltsbatteri uten håndtak
blir brukt, er det vanskeligere å fjerne.
lVed fjerning av 12-voltsbatteriet:
S. 322
lEtter skifte av batteri festes følgende
elementer til utløpshullet på 12-volts-
batteriet.
• Bruk utløpsslangen som var festet til 12-voltsbatteriet før utskiftingen, og
kontroller at den kobles sikkert til hull-
delen på bilen.
• Bruk utløpshullpluggen som følger med det gamle eller nye 12-voltsbatte-
riet. (Avhengig av 12-voltsbatteriet
som skal skiftes, kan utløpshullet
være tettet igjen.) Utløpshullplugg
Utløpshull
Utløpsslange
lRådfør deg med en autorisert Toyota-
forhandler, et verksted autorisert av
Toyota eller et annet pålitelig verksted.
ADVARSEL
nFjerning av polene til 12-voltsbat-
teriet
Fjern alltid den negative (–) polen
først. Hvis den positive (+) polen kom-
mer i kontakt med metall i området
rundt når den positive (+) polen fjer-
nes, kan det oppstå gnister, som kan
føre til brann i tillegg til elektriske støt
og alvorlige personskader.
nUnngå brann eller eksplosjon i
12-voltsbatteriet
Følg retningslinjene nedenfor for å
hindre utilsiktet antennelse av brann-
farlig gass som kan avgis fra batteriet:
lPass på at hver av startkablene
kobles til riktige poler, og at du ikke
utilsiktet kommer i kontakt med
andre enn den aktuelle polen.
OMK0010NO.book Page 403 Thursday, February 25, 2021 12:48 PM

404
YARIS HV OMK0010NO
7-2. Tiltak i en nødssituasjon
ADVARSEL
lPass på at den andre enden på
startkabelen for ”+”-polen ikke kom-
mer i kontakt med andre deler eller
metalloverflater, f.eks. braketter
eller ulakkert metall.
lIkke la ”+”- og ”–”-klemmene på
startkablene komme i kontakt med
hverandre.
lIkke røyk, bruk fyrstikker eller siga-
rettennere, og ikke bruk åpen
flamme nær 12-voltsbatteriet.
n12-voltsbatteri – forholdsregler
Elektrolytten i 12-voltsbatteriet inne-
holder giftig og etsende syre, og tilhø-
rende deler inneholder bly og blyfor-
bindelser. Ta hensyn til forholdsre-
glene nedenfor når du håndterer 12-
voltsbatteriet:
lNår du arbeider med 12-voltsbatte-
riet, må du alltid bruke vernebriller
og passe på at batterivæske (syre)
ikke kommer i kontakt med huden,
klær eller bilens karosseri.
lIkke len deg over 12-voltsbatteriet.
lHvis du får batterisyre på huden
eller i øynene, må du umiddelbart
skylle det utsatte området med
vann og kontakte lege. Plasser en
våt svamp eller klut over det utsatte
området til legehjelp mottas.
lVask alltid hendene etter å ha
håndtert 12-voltsbatteriholder, poler
og andre batterirelaterte deler.
lIkke la barn komme i nærheten av
12-voltsbatteriet.
nEtter opplading av 12-voltsbatte-
riet
Få 12-voltsbatteriet kontrollert hos en
autorisert Toyota-forhandler, et verk-
sted autorisert av Toyota eller et
annet pålitelig verksted så raskt som
mulig.
Hvis batteriet er forringet, kan fortsatt
bruk føre til at 12-voltsbatteriet slipper
ut en illeluktende gass som kan være
skadelig for passasjerenes helse.
nNår 12-voltsbatte riet skiftes
lHvis du vil ha mer informasjon om
skifte av 12-voltsbatteriet, kontakt
en autorisert Toyota-forhandler, et
verksted autorisert av Toyota eller
et annet pålitelig verksted.
lEtter skiftet skal utløpsslangen og
utløpshullpluggen fe stes til utløps-
hullet på det nye 12-voltsbatteriet.
Hvis de ikke er montert riktig, kan
gasser (hydrogen) lekke ut i kupeen
på bilen, og det kan være fare for at
gassen tenner og eksploderer.
OMK0010NO.book Page 404 Thursday, February 25, 2021 12:48 PM

405
7
YARIS HV OMK0010NO
7-2. Tiltak i en nødssituasjon
Hvis det oppstår problemer
Hvis kjølevæsketemperaturmåle-
ren går inn i rød sone eller ”Kjø-
levæsketemperatur høy. Stopp
på et trygt sted. Se brukerhånd-
bok.” vises i multiinformasjons-
displayet
1 Stans bilen på et trygt sted og
slå av klimaanlegget. Slå deret-
ter av hybridsystemet.
2 Hvis du ser damp: Åpne panse-
ret forsiktig når dampen er for-
svunnet.
Hvis du ikke ser damp: Løft pan-
seret forsiktig opp.
OBS
nHåndtering av startkabler
Når du kobler til startkablene, må du
sørge for at de ikke vikler seg inn i
kjøleviften osv.
nHindre skade på bilen
Polen som skal brukes til nødstart,
skal brukes i en nødssituasjon, når
man lader 12-voltsbatteriet fra en
annen bil. Polen kan ikke brukes til å
starte et annet kjøretøy.
Hvis bilen overopphetes
Følgende kan være indikasjo-
ner på at bilen din er overopp-
hetet.
 Kjølevæsketemperaturmåle-
ren ( S. 84, 89) er i rød sone,
eller du opplever tap av motor-
kraft. (For eksempel når bilens
hastighet ikke øker.)
 ”Kjølevæsketemperatur høy.
Stopp på et trygt sted. Se bru-
kerhåndbok.” eller ”Hybridsys-
tem overopphetet Ytelse redu-
sert” vises i multiinformasjons-
displayet.
 Det kommer damp fra under
panseret.
Korrigering
OMK0010NO.book Page 405 Thursday, February 25, 2021 12:48 PM

406
YARIS HV OMK0010NO
7-2. Tiltak i en nødssituasjon
3Når hybridsystemet er tilstrekke-
lig nedkjølt, kan du kontrollere
om det er lekkasjer på slangene
eller radiatorkjernen (radiato-
ren).
Radiator
Kjølevifte
Hvis det lekker mye kjølevæske, må du
umiddelbart ta kontakt med en autori-
sert Toyota-forhandl er, et verksted
autorisert av Toyota eller et annet påli-
telig verksted.
4 Nivået er tilfre dsstillende der-
som det er mellom linjene ”F” og
”L” på tanken.
Beholder
”F”-linje
”L”-linje 5
Etterfyll kjølevæske ved behov.
I en nødssituasjon kan vann brukes
hvis kjølevæske ikke er tilgjengelig.
6Start hybridsystemet og slå på
klimaanlegget for å kontrollere
om radiatorens kjølevifte funge-
rer, og for å se etter kjølevæske-
lekkasjer fra radiatoren eller
slangene.
Viften starter umiddelbart når klimaan-
legget slås på rett etter en kaldstart.
Sjekk at viften fung erer ved å kontrol-
lere viftelyden og strømmen av tilluft.
Hvis det er vanskelig å kontrollere, kan
du slå av og på klimaanlegget flere
ganger. (Viften fungerer ikke alltid ved
minusgrader.)
7 Hvis viften ikke er i drift: Stopp
hybridsystemet um iddelbart og
kontakt en autorisert Toyota-for-
handler, et verksted autorisert
av Toyota eller et annet pålitelig
verksted.
Hvis viften er i drift: Få bilen
kontrollert hos nærmeste autori-
serte Toyota-forhandler, et verk-
sted autorisert av Toyota eller et
annet pålitelig verksted.
Hvis ”Hybridsystem overopphe-
tet Ytelse redusert” vises i multi-
informasjonsdisplayet
1 Stans bilen på et sikkert sted.
OMK0010NO.book Page 406 Thursday, February 25, 2021 12:48 PM
