2020 TOYOTA YARIS Betriebsanleitungen (in German)

6499-1. Technische Daten
9
YARIS_F_OM_Europe_OM52A62M

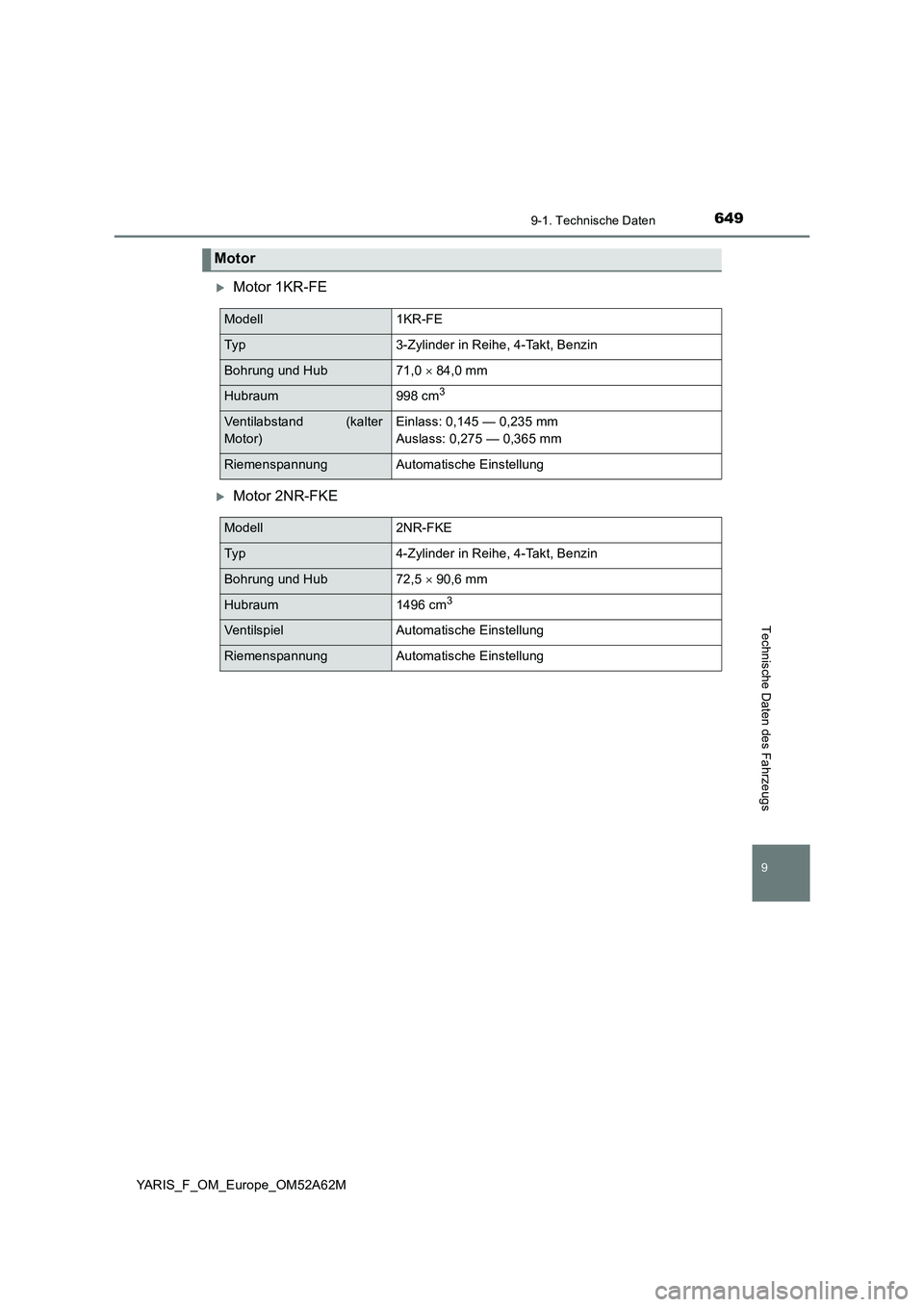

Technische Daten des Fahrzeugs
Motor 1KR-FE
Motor 2NR-FKE
Motor
Modell1KR-FE
Typ3-Zylinder in Reihe, 4-Takt, Benzin
Bohrung und Hub71,0  84,0 mm
Hubraum998 cm3
Ventilabstand (kalter
Motor)Einlass: 0,145 — 0,235 mm
Auslass: 0,275 — 0,365 mm
RiemenspannungAutomatische Einstellung
Modell2NR-FKE
Typ4-Zylinder in Reihe, 4-Takt, Benzin
Bohrung und Hub72,5  90,6 mm
Hubraum1496 cm3
VentilspielAutomatische Einstellung
RiemenspannungAutomatische Einstellung

6509-1. Technische Daten
YARIS_F_OM_Europe_OM52A62M■

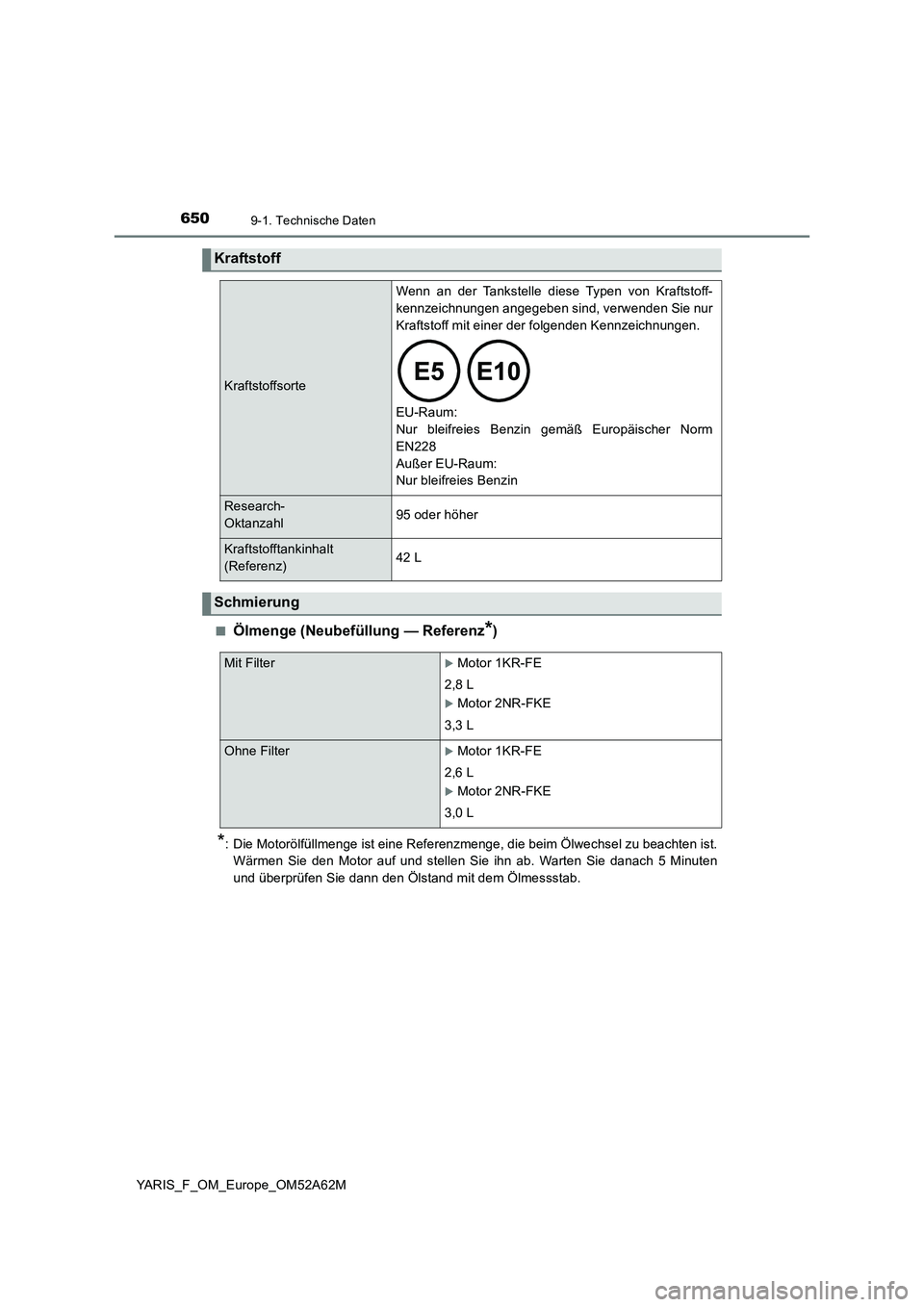

Ölmenge (Neubefüllung — Referenz*)
*: Die Motorölfüllmenge ist eine Referenzmenge, die beim Ölwechsel zu beachten ist.
Wärmen Sie den Motor auf und stellen Sie ihn ab. Warten Sie danach 5 Minuten
und überprüfen Sie dann den Ölstand mit dem Ölmessstab.
Kraftstoff
Kraftstoffsorte
Wenn an der Tankstelle diese Typen von Kraftstoff-
kennzeichnungen angegeben sind, verwenden Sie nur
Kraftstoff mit einer der folgenden Kennzeichnungen.

EU-Raum:
Nur bleifreies Benzin gemäß Europäischer Norm
EN228
Außer EU-Raum:
Nur bleifreies Benzin
Research-
Oktanzahl95 oder höher
Kraftstofftankinhalt
(Referenz)42 L
Schmierung
Mit FilterMotor 1KR-FE
2,8 L
Motor 2NR-FKE
3,3 L
Ohne FilterMotor 1KR-FE
2,6 L
Motor 2NR-FKE
3,0 L

6519-1. Technische Daten
9
YARIS_F_OM_Europe_OM52A62M
Technische Daten des Fahrzeugs

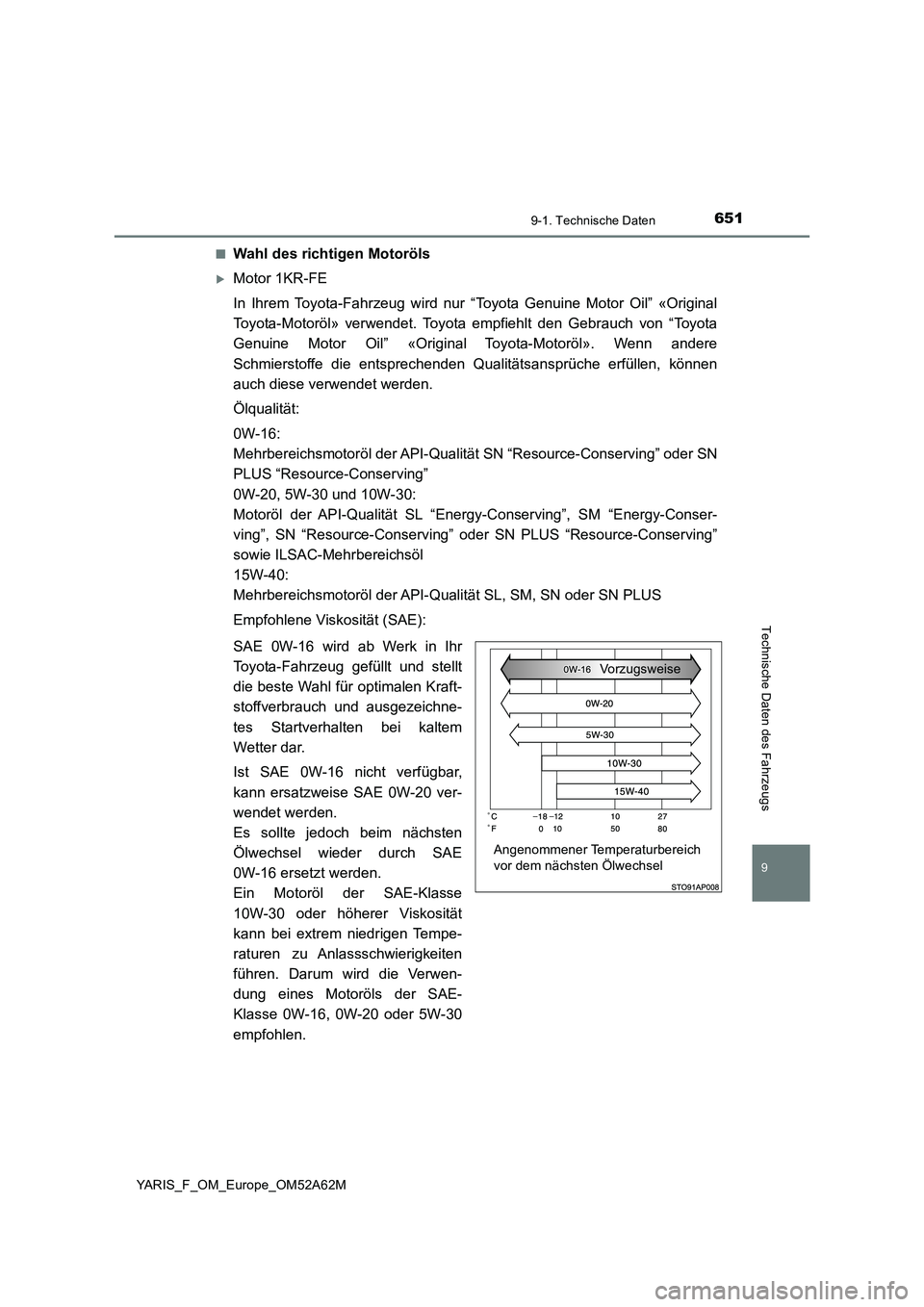

■Wahl des richtigen Motoröls
Motor 1KR-FE
In Ihrem Toyota-Fahrzeug wird nur “Toyota Genuine Motor Oil” «Original
Toyota-Motoröl» verwendet. Toyota empfiehlt den Gebrauch von “Toyota
Genuine Motor Oil” «Original Toyota-Motoröl». Wenn andere
Schmierstoffe die entsprechenden Qualitätsansprüche erfüllen, können
auch diese verwendet werden.
Ölqualität:
0W-16:
Mehrbereichsmotoröl der API-Qualität SN “Resource-Conserving” oder SN
PLUS “Resource-Conserving”
0W-20, 5W-30 und 10W-30:
Motoröl der API-Qualität SL “Energy-Conserving”, SM “Energy-Conser-
ving”, SN “Resource-Conserving” oder SN PLUS “Resource-Conserving”
sowie ILSAC-Mehrbereichsöl
15W-40:
Mehrbereichsmotoröl der API-Qualität SL, SM, SN oder SN PLUS
Empfohlene Viskosität (SAE):
SAE 0W-16 wird ab Werk in Ihr
Toyota-Fahrzeug gefüllt und stellt
die beste Wahl für optimalen Kraft-
stoffverbrauch und ausgezeichne-
tes Startverhalten bei kaltem
Wetter dar.
Ist SAE 0W-16 nicht verfügbar,
kann ersatzweise SAE 0W-20 ver-
wendet werden.
Es sollte jedoch beim nächsten
Ölwechsel wieder durch SAE
0W-16 ersetzt werden.
Ein Motoröl der SAE-Klasse
10W-30 oder höherer Viskosität
kann bei extrem niedrigen Tempe-
raturen zu Anlassschwierigkeiten
führen. Darum wird die Verwen-
dung eines Motoröls der SAE-
Klasse 0W-16, 0W-20 oder 5W-30
empfohlen.
Vorzugsweise
Angenommener Temperaturbereich
vor dem nächsten Ölwechsel

6529-1. Technische Daten
YARIS_F_OM_Europe_OM52A62M
Ölviskosität (als Beispiel wird hier 0W-16 beschrieben):
• Der Wert 0W in der Bezeichnung 0W-16 beschreibt die Eigenschaften
des Öls im Hinblick auf das Kaltstartverhalten. Je tiefer der “W”-Wert
des Öls, umso besser lässt sich der Motor bei kalter Witterung starten.
• Der Wert 16 in der Bezeichnung 0W-16 beschreibt die Viskositätscha-
rakteristik bei hoher Öltemperatur. Ein Öl mit höherer Viskosität (höhe-
rer Wert) ist unter Umständen besser geeignet, wenn das Fahrzeug bei
hohen Geschwindigkeiten oder unter extremen Belastungsbedingungen
betrieben wird.
Lesen der Ölbehälteraufkleber:
Häufig sind auf dem Ölbehälter eine oder beide API-registrierten Kenn-
marken angebracht, um Ihnen bei der Auswahl des richtigen Öls zu helfen.
API-Service-Plakette
Oberer Bereich: “API SERVICE SN”
ist die vom American Petroleum Ins-
titute (API) vergebene Ölqualitäts-
bezeichnung.
Mittlerer Bereich: “SAE 0W-16”
kennzeichnet den SAE-Viskositäts-
grad.
Unterer Bereich: “Resource-Conser-
ving” bedeutet, dass das Öl kraft-
stoffsparende und
umweltschonende Eigenschaften
besitzt.
ILSAC-Kennmarke
Das Zertifikat-Siegel des International Lubricant Specification Advisory Commit-
tee (ILSAC) ist auf der Vorderseite des Behälters sichtbar.
1
2

6539-1. Technische Daten
9
YARIS_F_OM_Europe_OM52A62M
Technische Daten des Fahrzeugs

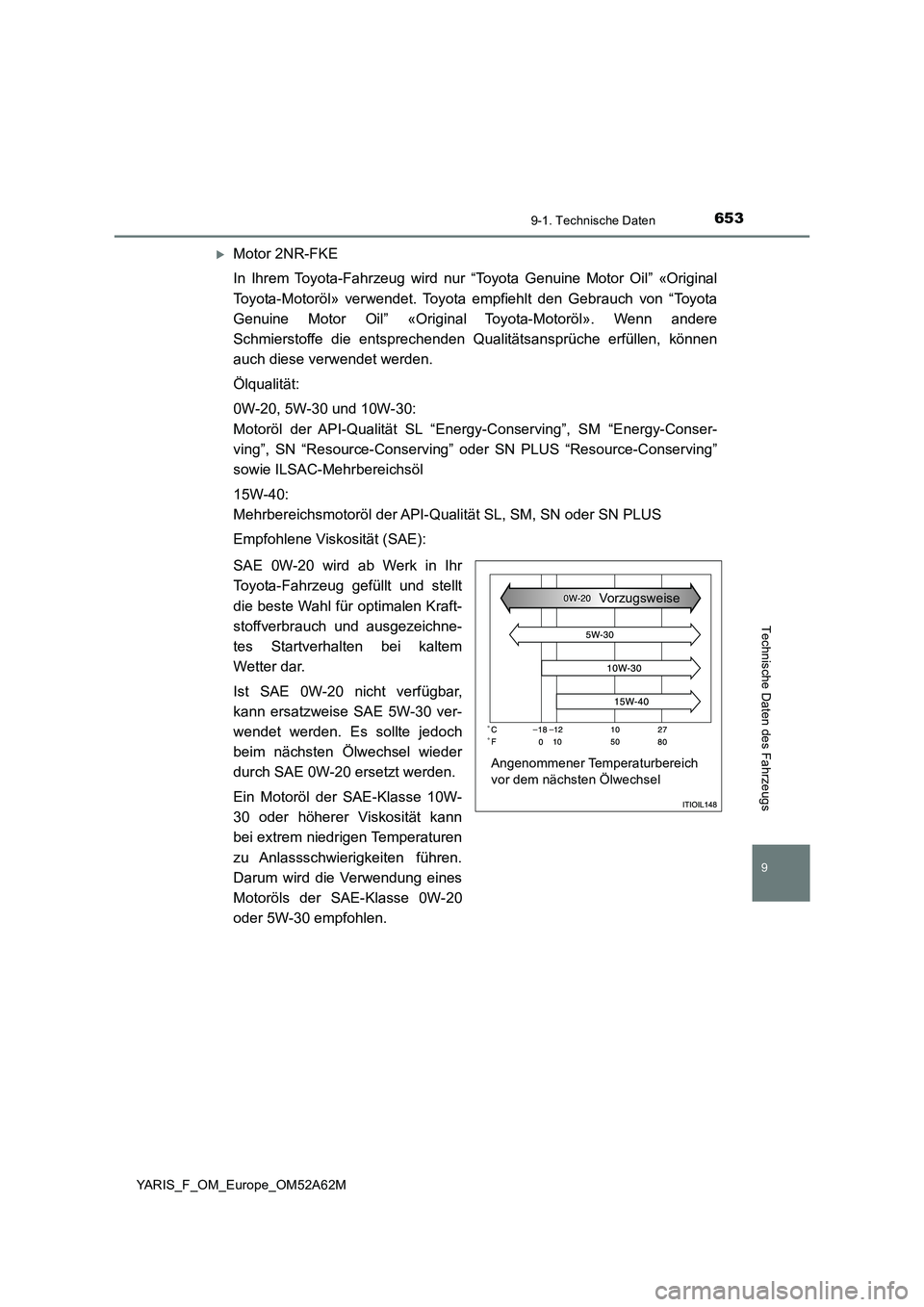

Motor 2NR-FKE
In Ihrem Toyota-Fahrzeug wird nur “Toyota Genuine Motor Oil” «Original
Toyota-Motoröl» verwendet. Toyota empfiehlt den Gebrauch von “Toyota
Genuine Motor Oil” «Original Toyota-Motoröl». Wenn andere
Schmierstoffe die entsprechenden Qualitätsansprüche erfüllen, können
auch diese verwendet werden.
Ölqualität:
0W-20, 5W-30 und 10W-30:
Motoröl der API-Qualität SL “Energy-Conserving”, SM “Energy-Conser-
ving”, SN “Resource-Conserving” oder SN PLUS “Resource-Conserving”
sowie ILSAC-Mehrbereichsöl
15W-40:
Mehrbereichsmotoröl der API-Qualität SL, SM, SN oder SN PLUS
Empfohlene Viskosität (SAE):
SAE 0W-20 wird ab Werk in Ihr
Toyota-Fahrzeug gefüllt und stellt
die beste Wahl für optimalen Kraft-
stoffverbrauch und ausgezeichne-
tes Startverhalten bei kaltem
Wetter dar.
Ist SAE 0W-20 nicht verfügbar,
kann ersatzweise SAE 5W-30 ver-
wendet werden. Es sollte jedoch
beim nächsten Ölwechsel wieder
durch SAE 0W-20 ersetzt werden.
Ein Motoröl der SAE-Klasse 10W-
30 oder höherer Viskosität kann
bei extrem niedrigen Temperaturen
zu Anlassschwierigkeiten führen.
Darum wird die Verwendung eines
Motoröls der SAE-Klasse 0W-20
oder 5W-30 empfohlen.
Angenommener Temperaturbereich
vor dem nächsten ÖlwechselVorzug swe is e

6549-1. Technische Daten
YARIS_F_OM_Europe_OM52A62M

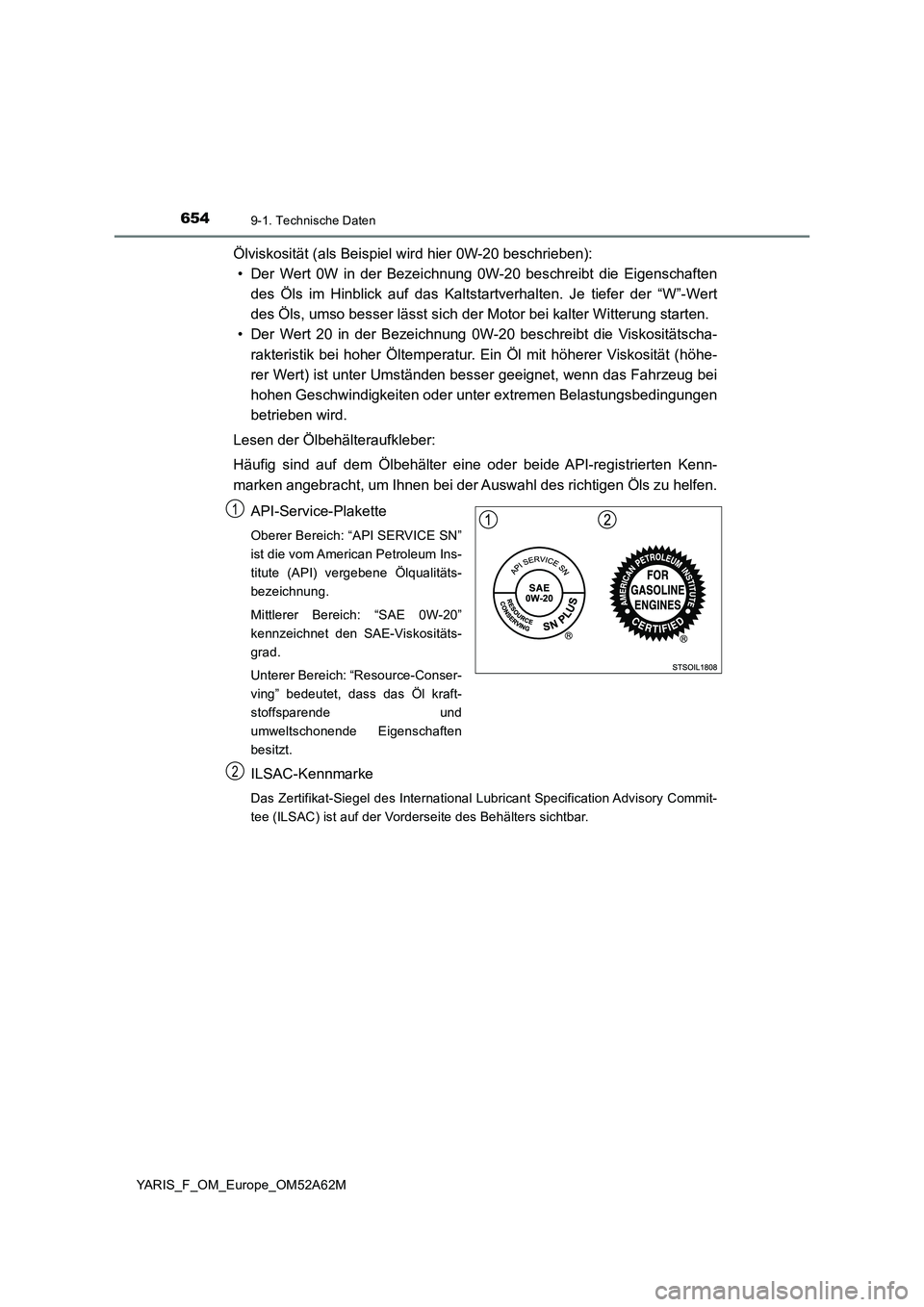

Ölviskosität (als Beispiel wird hier 0W-20 beschrieben):
• Der Wert 0W in der Bezeichnung 0W-20 beschreibt die Eigenschaften
des Öls im Hinblick auf das Kaltstartverhalten. Je tiefer der “W”-Wert
des Öls, umso besser lässt sich der Motor bei kalter Witterung starten.
• Der Wert 20 in der Bezeichnung 0W-20 beschreibt die Viskositätscha-
rakteristik bei hoher Öltemperatur. Ein Öl mit höherer Viskosität (höhe-
rer Wert) ist unter Umständen besser geeignet, wenn das Fahrzeug bei
hohen Geschwindigkeiten oder unter extremen Belastungsbedingungen
betrieben wird.
Lesen der Ölbehälteraufkleber:
Häufig sind auf dem Ölbehälter eine oder beide API-registrierten Kenn-
marken angebracht, um Ihnen bei der Auswahl des richtigen Öls zu helfen.
API-Service-Plakette
Oberer Bereich: “API SERVICE SN”
ist die vom American Petroleum Ins-
titute (API) vergebene Ölqualitäts-
bezeichnung.
Mittlerer Bereich: “SAE 0W-20”
kennzeichnet den SAE-Viskositäts-
grad.
Unterer Bereich: “Resource-Conser-
ving” bedeutet, dass das Öl kraft-
stoffsparende und
umweltschonende Eigenschaften
besitzt.
ILSAC-Kennmarke
Das Zertifikat-Siegel des International Lubricant Specification Advisory Commit-
tee (ILSAC) ist auf der Vorderseite des Behälters sichtbar.
1
2

6559-1. Technische Daten
9
YARIS_F_OM_Europe_OM52A62M
Technische Daten des Fahrzeugs

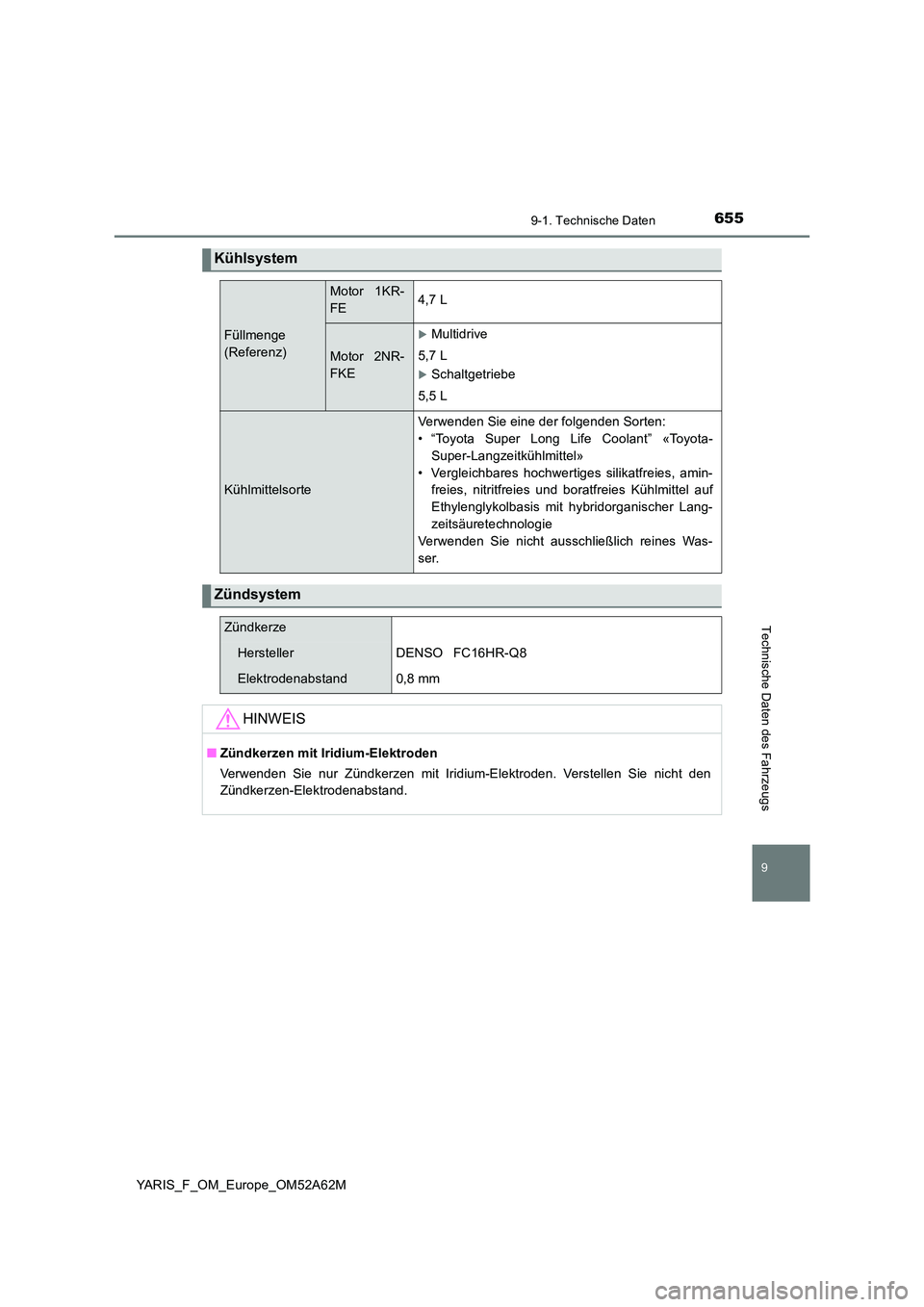

Kühlsystem
Füllmenge
(Referenz)
Motor 1KR-
FE4,7 L
Motor 2NR-
FKE
Multidrive
5,7 L
Schaltgetriebe
5,5 L
Kühlmittelsorte
Verwenden Sie eine der folgenden Sorten:
• “Toyota Super Long Life Coolant” «Toyota-
Super-Langzeitkühlmittel»
• Vergleichbares hochwertiges silikatfreies, amin-
freies, nitritfreies und boratfreies Kühlmittel auf
Ethylenglykolbasis mit hybridorganischer Lang-
zeitsäuretechnologie
Verwenden Sie nicht ausschließlich reines Was-
ser.
Zündsystem
Zündkerze
HerstellerDENSO FC16HR-Q8
Elektrodenabstand0,8 mm
HINWEIS
■ Zündkerzen mit Iridium-Elektroden
Verwenden Sie nur Zündkerzen mit Iridium-Elektroden. Verstellen Sie nicht den
Zündkerzen-Elektrodenabstand.

6569-1. Technische Daten
YARIS_F_OM_Europe_OM52A62M
*: Die Flüssigkeits-Füllmenge ist die Referenzmenge. Wenden Sie sich zwecks eines
Wechsels an einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt
oder einen anderen kompetenten Fachbetrieb.
Elektrische Anlage
Batterie
Ruhespannung* bei 20 C: 12,3 V oder höher
Wenn die spezifische Spannung niedriger als der
Standardwert ist, laden Sie die Batterie.
(*: Die Spannung wird 20 Minuten nach dem Aus-
schalten des Motors und aller Scheinwerfer geprüft.)
Ladestrom max. 5 A
Multidrive
Flüssigkeits-Füllmenge*7,5 L
Art der FlüssigkeitToyota Genuine CVT Fluid FE
HINWEIS
■ Multidrive-Flüssigkeitstyp
Wenn eine andere Multidrive-Getriebeölflüssigkeit als “Toyota Genuine CVT Fluid
FE” <> verwendet wird, kann dies zu einer verminder-
ten Schaltqualität, einem Blockieren des Getriebes und Vibrationen führen, was
letztendlich das Getriebe Ihres Fahrzeugs beschädigt.
