2020 TOYOTA YARIS Betriebsanleitungen (in German)

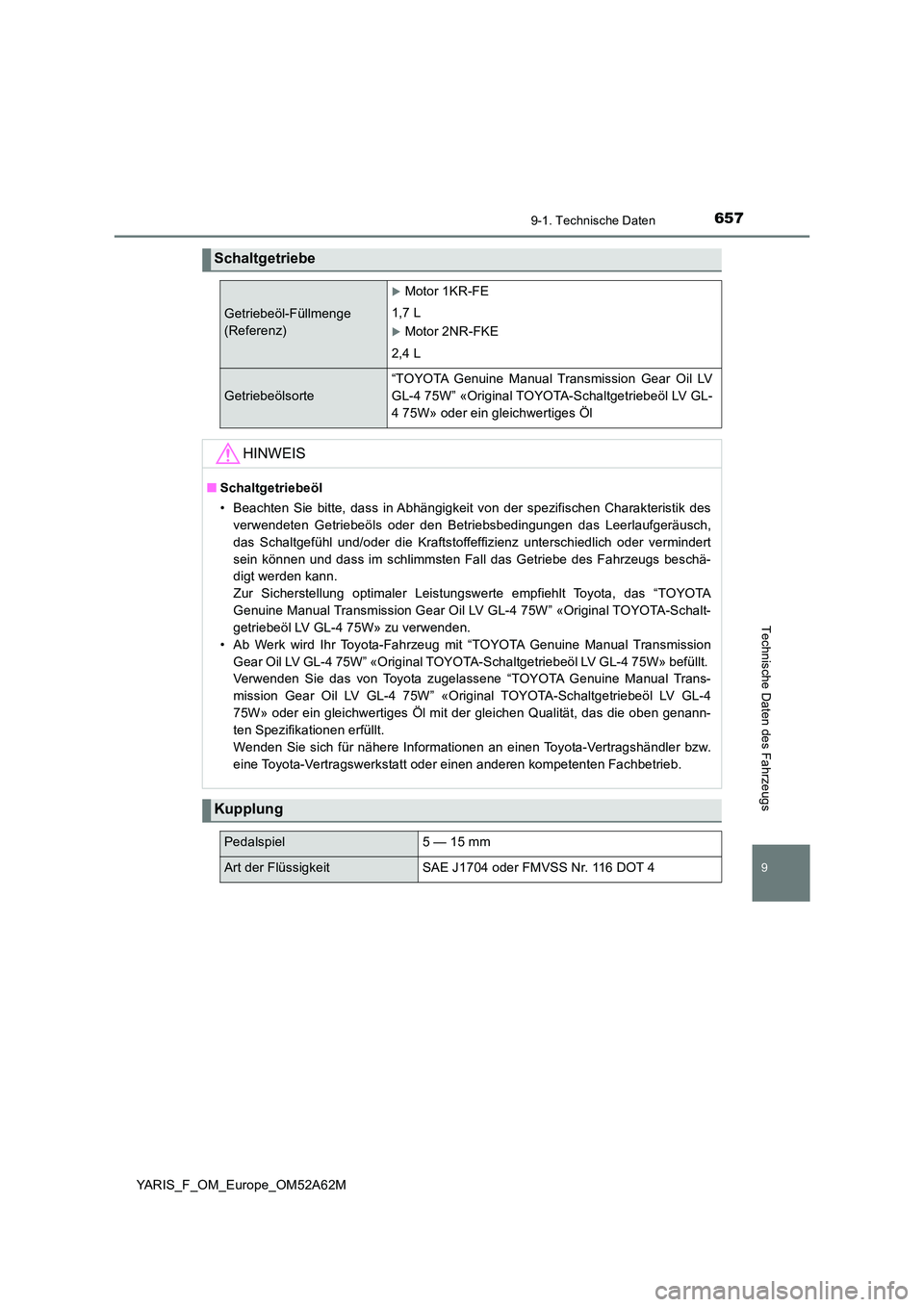

6579-1. Technische Daten
9
YARIS_F_OM_Europe_OM52A62M
Technische Daten des Fahrzeugs
Schaltgetriebe
Getriebeöl-Füllmenge
(Referenz)
Motor 1KR-FE
1,7 L
Motor 2NR-FKE
2,4 L
Getriebeölsorte
“TOYOTA Genuine Manual Transmission Gear Oil LV
GL-4 75W” «Original TOYOTA-Schaltgetriebeöl LV GL-
4 75W» oder ein gleichwertiges Öl
HINWEIS
■ Schaltgetriebeöl
• Beachten Sie bitte, dass in Abhängigkeit von der spezifischen Charakteristik des
verwendeten Getriebeöls oder den Betriebsbedingungen das Leerlaufgeräusch,
das Schaltgefühl und/oder die Kraftstoffeffizienz unterschiedlich oder vermindert
sein können und dass im schlimmsten Fall das Getriebe des Fahrzeugs beschä-
digt werden kann.
Zur Sicherstellung optimaler Leistungswerte empfiehlt Toyota, das “TOYOTA
Genuine Manual Transmission Gear Oil LV GL-4 75W” «Original TOYOTA-Schalt-
getriebeöl LV GL-4 75W» zu verwenden.
• Ab Werk wird Ihr Toyota-Fahrzeug mit “TOYOTA Genuine Manual Transmission
Gear Oil LV GL-4 75W” «Original TOYOTA-Schaltgetriebeöl LV GL-4 75W» befüllt.
Verwenden Sie das von Toyota zugelassene “TOYOTA Genuine Manual Trans-
mission Gear Oil LV GL-4 75W” «Original TOYOTA-Schaltgetriebeöl LV GL-4
75W» oder ein gleichwertiges Öl mit der gleichen Qualität, das die oben genann-
ten Spezifikationen erfüllt.
Wenden Sie sich für nähere Informationen an einen Toyota-Vertragshändler bzw.
eine Toyota-Vertragswerkstatt oder einen anderen kompetenten Fachbetrieb.
Kupplung
Pedalspiel5 — 15 mm
Art der FlüssigkeitSAE J1704 oder FMVSS Nr. 116 DOT 4

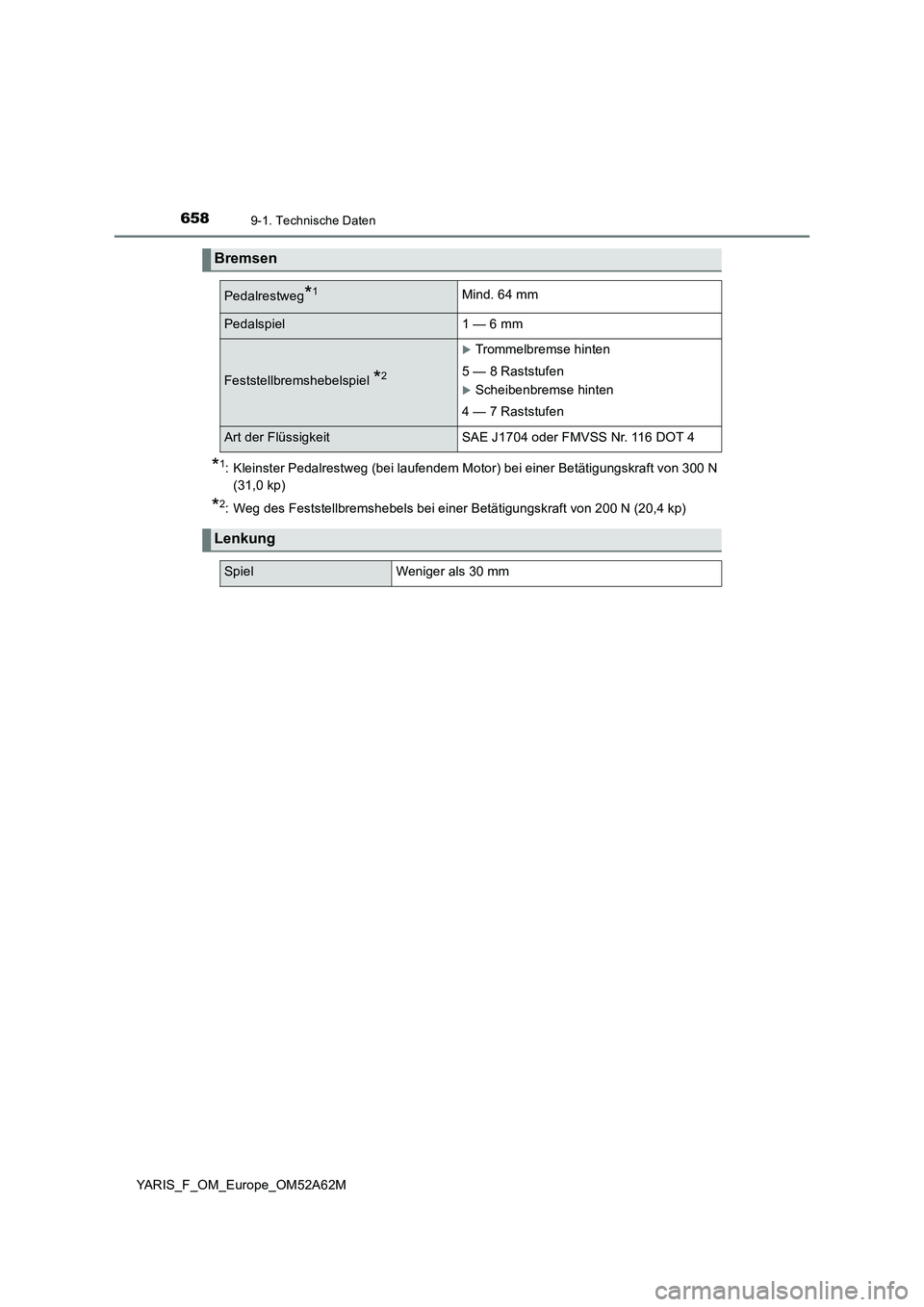

6589-1. Technische Daten
YARIS_F_OM_Europe_OM52A62M
*1: Kleinster Pedalrestweg (bei laufendem Motor) bei einer Betätigungskraft von 300 N
(31,0 kp)
*2: Weg des Feststellbremshebels bei einer Betätigungskraft von 200 N (20,4 kp)
Bremsen
Pedalrestweg*1Mind. 64 mm
Pedalspiel1 — 6 mm
Feststellbremshebelspiel *2
Trommelbremse hinten
5 — 8 Raststufen
Scheibenbremse hinten
4 — 7 Raststufen
Art der FlüssigkeitSAE J1704 oder FMVSS Nr. 116 DOT 4
Lenkung
SpielWeniger als 30 mm

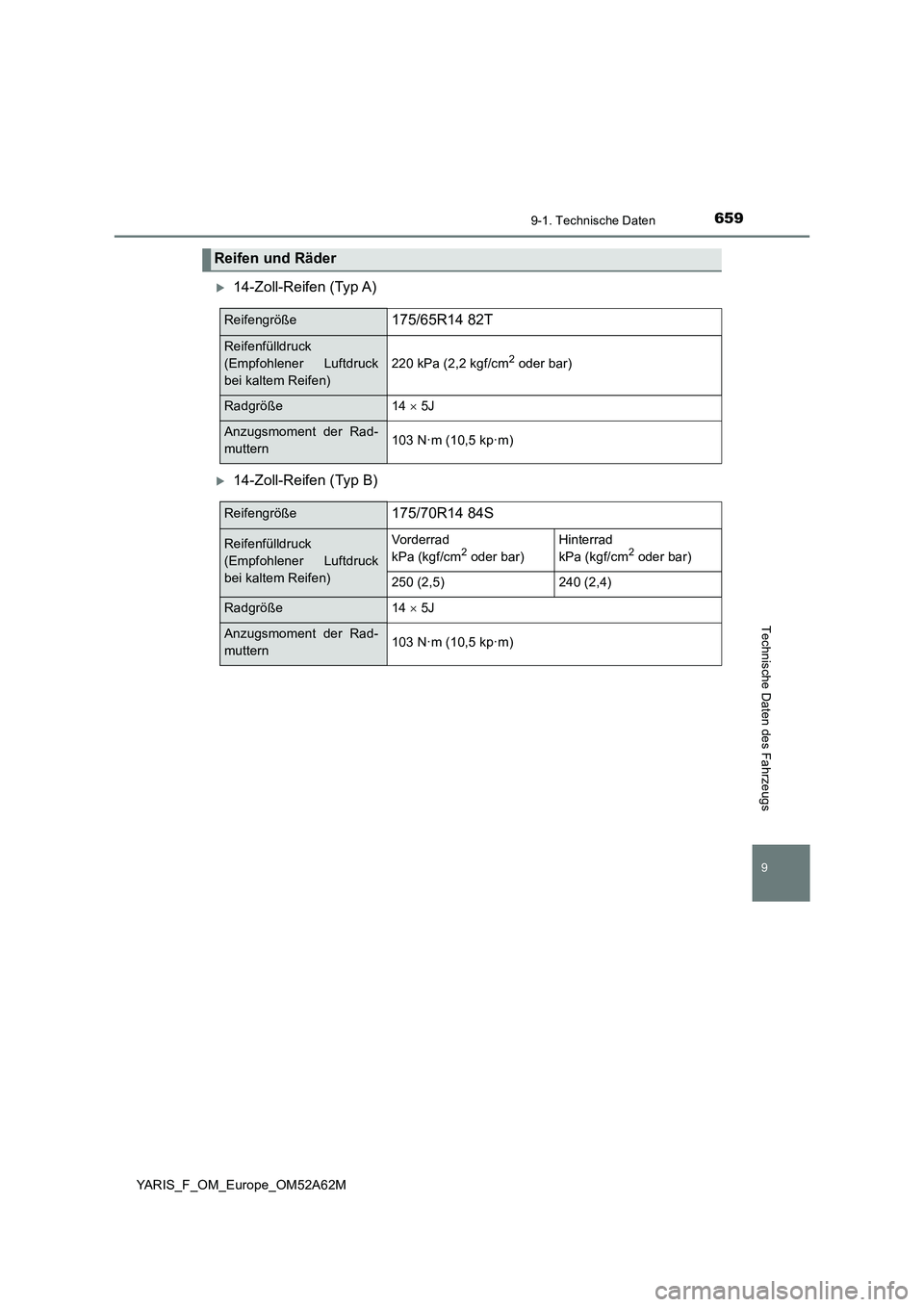

6599-1. Technische Daten
9
YARIS_F_OM_Europe_OM52A62M
Technische Daten des Fahrzeugs
14-Zoll-Reifen (Typ A)
14-Zoll-Reifen (Typ B)
Reifen und Räder
Reifengröße175/65R14 82T
Reifenfülldruck
(Empfohlener Luftdruck
bei kaltem Reifen)
220 kPa (2,2 kgf/cm2 oder bar)
Radgröße14  5J
Anzugsmoment der Rad-
muttern103 N·m (10,5 kp·m)
Reifengröße175/70R14 84S
Reifenfülldruck
(Empfohlener Luftdruck
bei kaltem Reifen)Vorderrad
kPa (kgf/cm2 oder bar)
Hinterrad
kPa (kgf/cm2 oder bar)
250 (2,5)240 (2,4)
Radgröße14  5J
Anzugsmoment der Rad-
muttern103 N·m (10,5 kp·m)

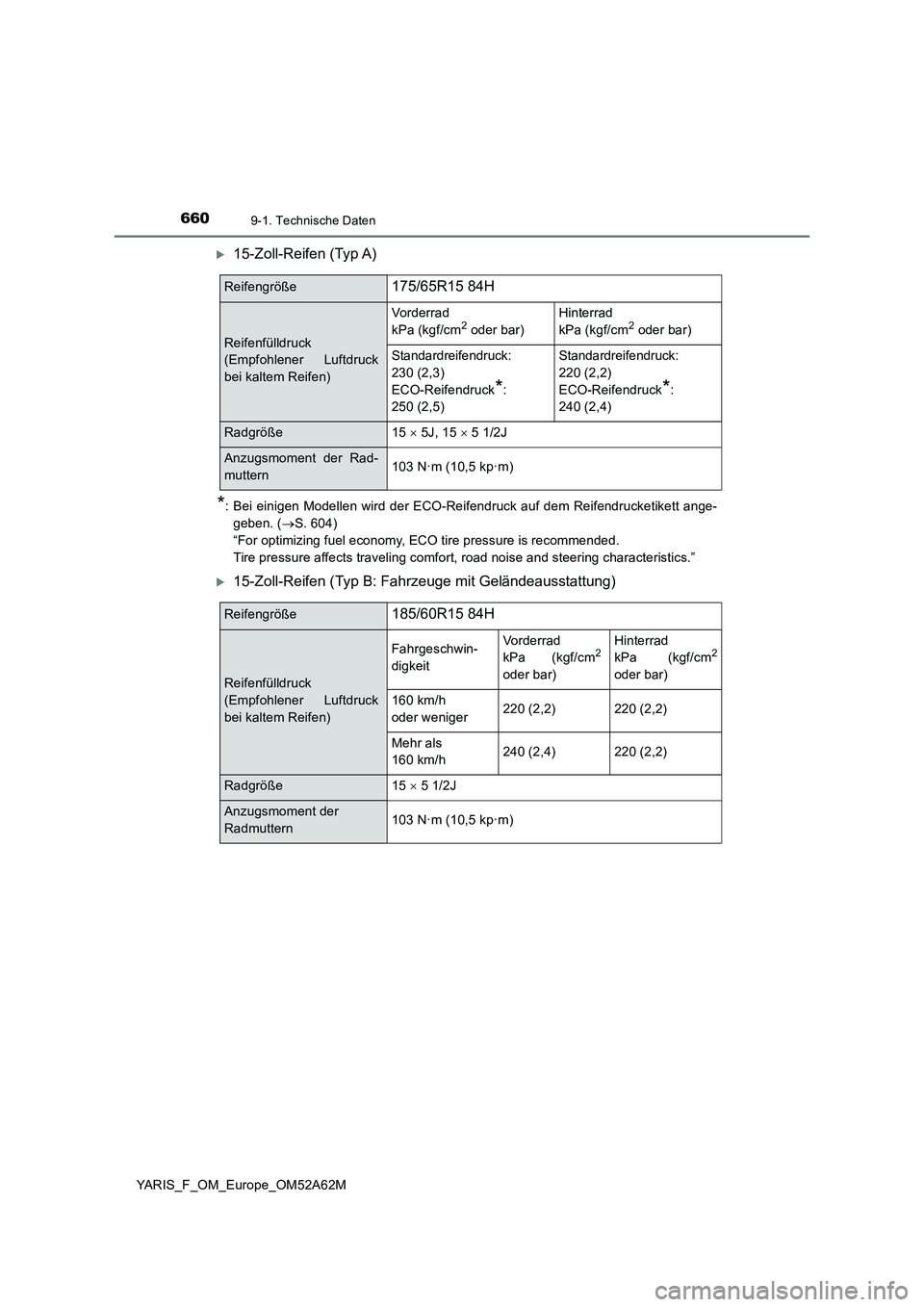

6609-1. Technische Daten
YARIS_F_OM_Europe_OM52A62M
15-Zoll-Reifen (Typ A)
*: Bei einigen Modellen wird der ECO-Reifendruck auf dem Reifendrucketikett ange-
geben. (S. 604)
“For optimizing fuel economy, ECO tire pressure is recommended.
Tire pressure affects traveling comfort, road noise and steering characteristics.”
15-Zoll-Reifen (Typ B: Fahrzeuge mit Geländeausstattung)
Reifengröße175/65R15 84H
Reifenfülldruck
(Empfohlener Luftdruck
bei kaltem Reifen)
Vorderrad
kPa (kgf/cm2 oder bar)
Hinterrad
kPa (kgf/cm2 oder bar)
Standardreifendruck:
230 (2,3)
ECO-Reifendruck
*:
250 (2,5)
Standardreifendruck:
220 (2,2)
ECO-Reifendruck
*:
240 (2,4)
Radgröße15  5J, 15  5 1/2J
Anzugsmoment der Rad-
muttern103 N·m (10,5 kp·m)
Reifengröße185/60R15 84H
Reifenfülldruck
(Empfohlener Luftdruck
bei kaltem Reifen)
Fahrgeschwin-
digkeitVorderrad
kPa (kgf/cm2
oder bar)
Hinterrad
kPa (kgf/cm2
oder bar)
160 km/h
oder weniger220 (2,2)220 (2,2)
Mehr als
160 km/h240 (2,4)220 (2,2)
Radgröße15  5 1/2J
Anzugsmoment der
Radmuttern103 N·m (10,5 kp·m)

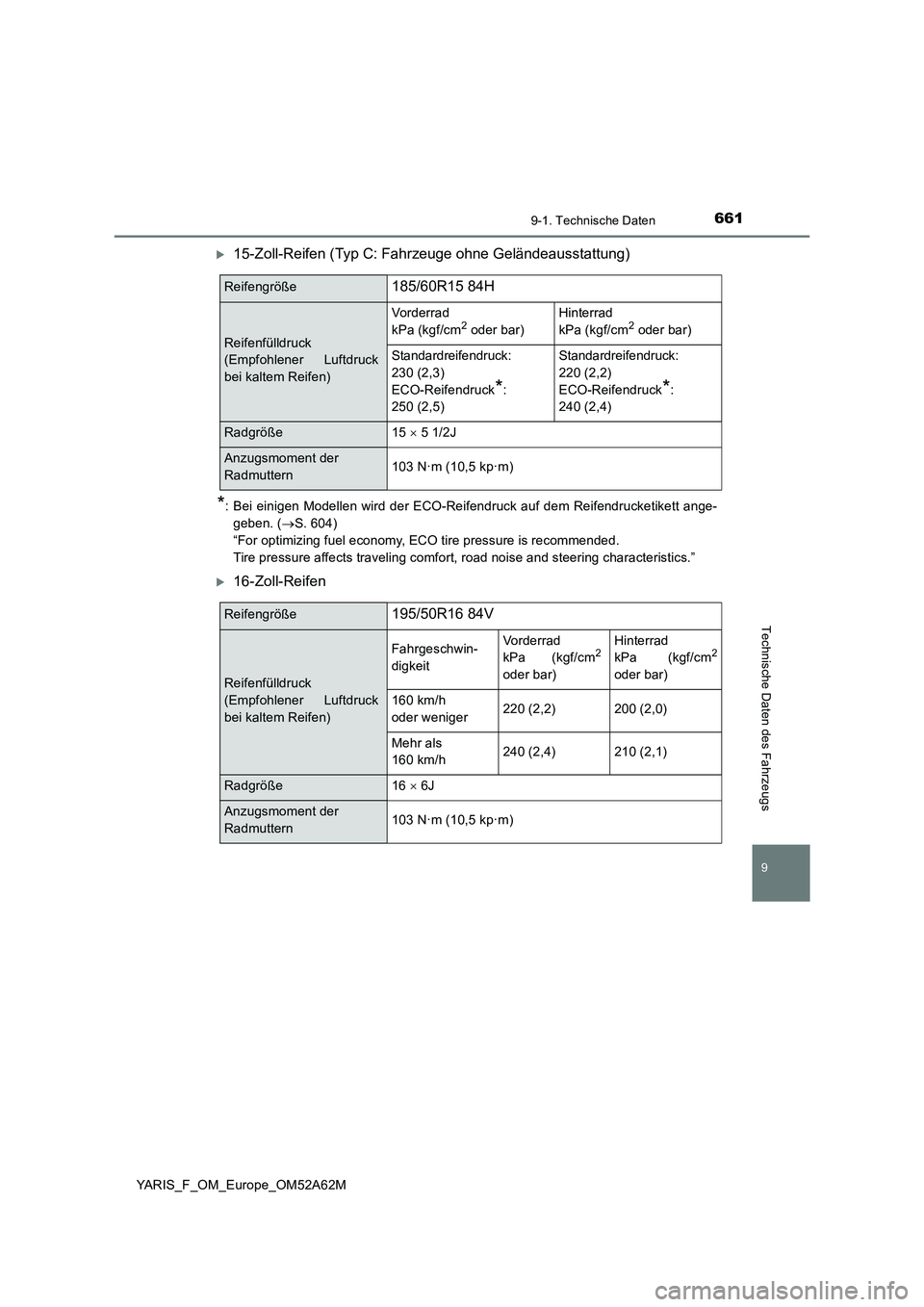

6619-1. Technische Daten
9
YARIS_F_OM_Europe_OM52A62M
Technische Daten des Fahrzeugs
15-Zoll-Reifen (Typ C: Fahrzeuge ohne Geländeausstattung)
*: Bei einigen Modellen wird der ECO-Reifendruck auf dem Reifendrucketikett ange-
geben. (S. 604)
“For optimizing fuel economy, ECO tire pressure is recommended.
Tire pressure affects traveling comfort, road noise and steering characteristics.”
16-Zoll-Reifen
Reifengröße185/60R15 84H
Reifenfülldruck
(Empfohlener Luftdruck
bei kaltem Reifen)
Vorderrad
kPa (kgf/cm2 oder bar)
Hinterrad
kPa (kgf/cm2 oder bar)
Standardreifendruck:
230 (2,3)
ECO-Reifendruck
*:
250 (2,5)
Standardreifendruck:
220 (2,2)
ECO-Reifendruck
*:
240 (2,4)
Radgröße15  5 1/2J
Anzugsmoment der
Radmuttern103 N·m (10,5 kp·m)
Reifengröße195/50R16 84V
Reifenfülldruck
(Empfohlener Luftdruck
bei kaltem Reifen)
Fahrgeschwin-
digkeitVorderrad
kPa (kgf/cm2
oder bar)
Hinterrad
kPa (kgf/cm2
oder bar)
160 km/h
oder weniger220 (2,2)200 (2,0)
Mehr als
160 km/h240 (2,4)210 (2,1)
Radgröße16  6J
Anzugsmoment der
Radmuttern103 N·m (10,5 kp·m)

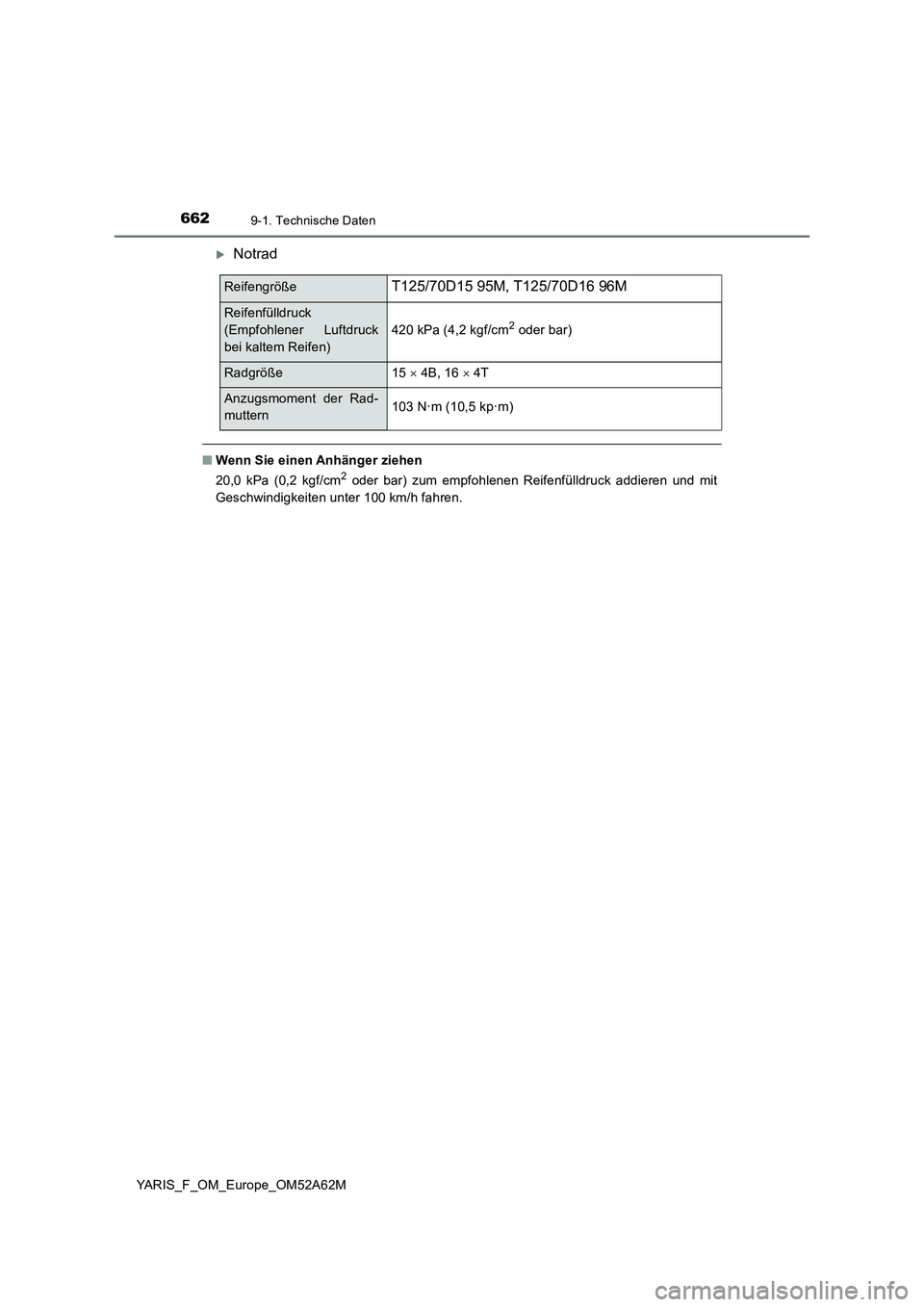

6629-1. Technische Daten
YARIS_F_OM_Europe_OM52A62M
Notrad
■Wenn Sie einen Anhänger ziehen
20,0 kPa (0,2 kgf/cm2 oder bar) zum empfohlenen Reifenfülldruck addieren und mit
Geschwindigkeiten unter 100 km/h fahren.
ReifengrößeT125/70D15 95M, T125/70D16 96M
Reifenfülldruck
(Empfohlener Luftdruck
bei kaltem Reifen)
420 kPa (4,2 kgf/cm2 oder bar)
Radgröße15  4B, 16  4T
Anzugsmoment der Rad-
muttern103 N·m (10,5 kp·m)

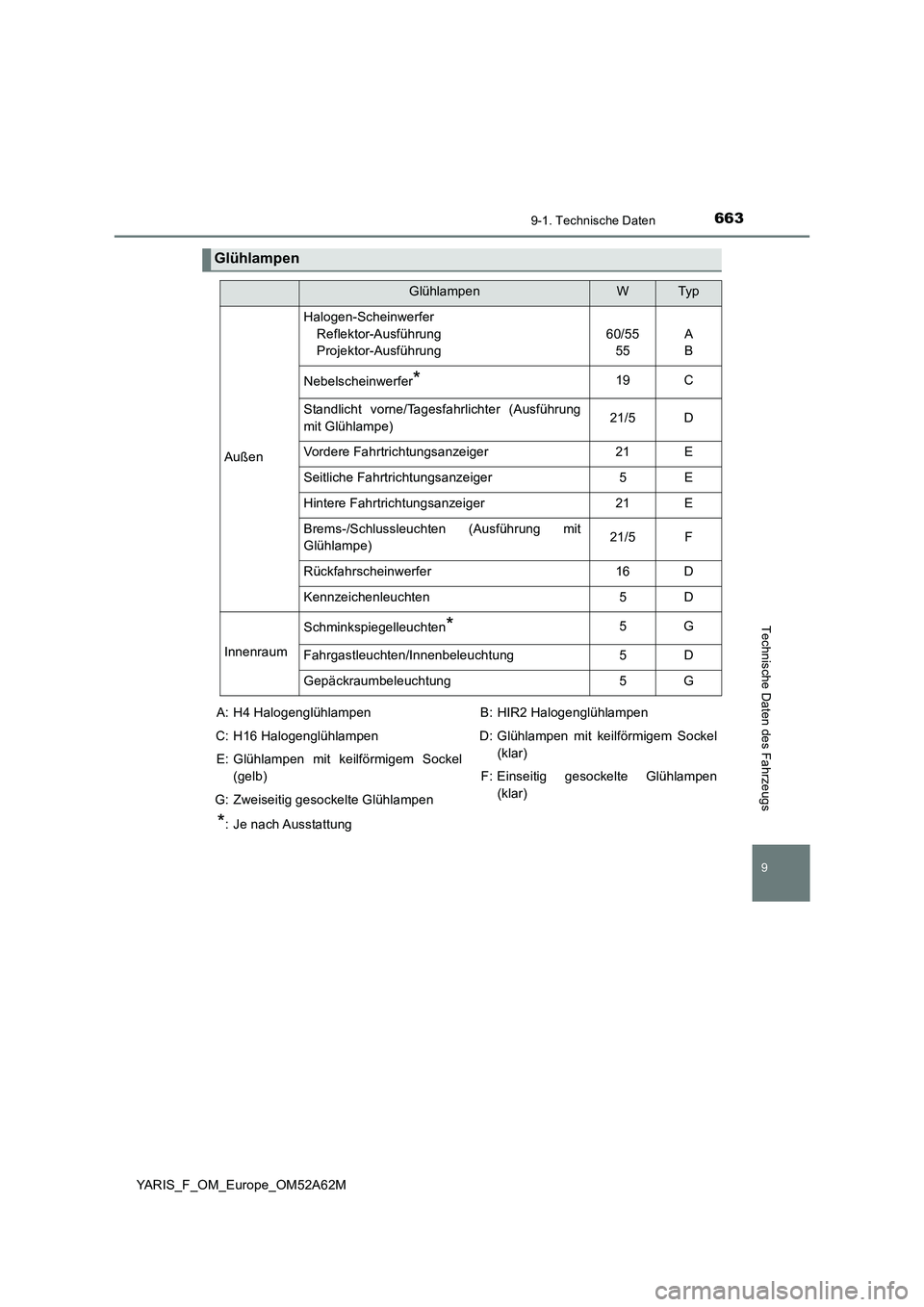

6639-1. Technische Daten
9
YARIS_F_OM_Europe_OM52A62M
Technische Daten des Fahrzeugs
Glühlampen
GlühlampenWTyp
Außen
Halogen-Scheinwerfer
Reflektor-Ausführung
Projektor-Ausführung
60/55
55A
B
Nebelscheinwerfer*19C
Standlicht vorne/Tagesfahrlichter (Ausführung
mit Glühlampe)21/5D
Vordere Fahrtrichtungsanzeiger21E
Seitliche Fahrtrichtungsanzeiger5E
Hintere Fahrtrichtungsanzeiger21E
Brems-/Schlussleuchten (Ausführung mit
Glühlampe)21/5F
Rückfahrscheinwerfer16D
Kennzeichenleuchten5D
Innenraum
Schminkspiegelleuchten*5G
Fahrgastleuchten/Innenbeleuchtung5D
Gepäckraumbeleuchtung5G
A: H4 Halogenglühlampen
C: H16 Halogenglühlampen
E: Glühlampen mit keilförmigem Sockel
(gelb)
G: Zweiseitig gesockelte GlühlampenB: HIR2 Halogenglühlampen
D: Glühlampen mit keilförmigem Sockel
(klar)
F: Einseitig gesockelte Glühlampen
(klar)
*: Je nach Ausstattung

6649-1. Technische Daten
YARIS_F_OM_Europe_OM52A62M
Informationen zum Kraftstoff
■Verwendung von mit Ethanol verschnittenem Benzin in einem Benzinmotor
Toyota lässt die Verwendung eines Ethanol-Benzin-Gemisches zu, wenn der Ethanol-
gehalt bei maximal 10% liegt. Vergewissern Sie sich, dass die Oktanzahl des vorgese-
henen Ethanol-Benzin-Gemisches den oben aufgeführten Angaben entspricht.
■Wenn Motorklopfen auftritt
●Wenden Sie sich an einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerk-
statt oder einen anderen kompetenten Fachbetrieb.
●Gelegentlich kann für kurze Zeit ein leichtes Klopfen zu hören sein, wenn Sie das
Fahrzeug beschleunigen oder bergauf fahren. Dies ist normal und Sie müssen sich
darüber keine Sorgen machen.
Wenn an der Tankstelle diese Typen von Kraftstoffkennzeichnungen
angegeben sind, verwenden Sie nur Kraftstoff mit einer der folgenden
Kennzeichnungen.

EU-Raum:
Sie dürfen nur bleifreies Benzin gemäß Europäischer Norm EN228
verwenden.
Tanken Sie für optimale Motorleistung bleifreies Benzin mit einer Okt-
anzahl von 95 oder höher.
Außer EU-Raum:
Sie dürfen nur bleifreies Benzin verwenden.
Tanken Sie für optimale Motorleistung bleifreies Benzin mit einer Okt-
anzahl von 95 oder höher.
