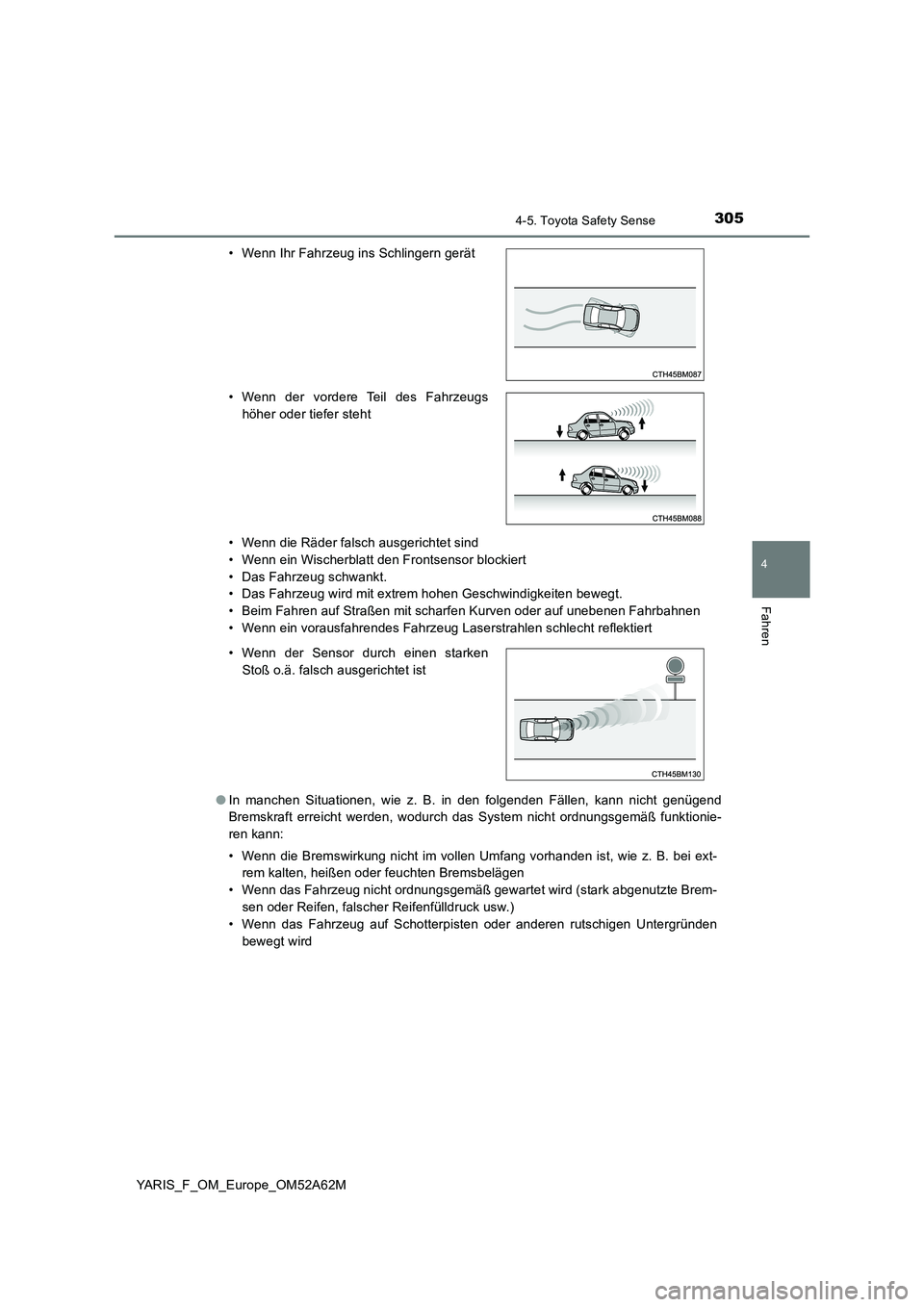

3054-5. Toyota Safety Sense
4
Fahren
YARIS_F_OM_Europe_OM52A62M
• Wenn die Räder falsch ausgerichtet sind
• Wenn ein Wischerblatt den Frontsensor blockiert
• Das Fahrzeug schwankt.
• Das Fahrzeug wird mit extrem hohen Geschwindigkeiten bewegt.
• Beim Fahren auf Straßen mit scharfen Kurven oder auf unebenen Fahrbahnen
• Wenn ein vorausfahrendes Fahrzeug Laserstrahlen schlecht reflektiert
● In manchen Situationen, wie z. B. in den folgenden Fällen, kann nicht genügend
Bremskraft erreicht werden, wodurch das System nicht ordnungsgemäß funktionie-
ren kann:
• Wenn die Bremswirkung nicht im vollen Umfang vorhanden ist, wie z. B. bei ext-
rem kalten, heißen oder feuchten Bremsbelägen
• Wenn das Fahrzeug nicht ordnungsgemäß gewartet wird (stark abgenutzte Brem-
sen oder Reifen, falscher Reifenfülldruck usw.)
• Wenn das Fahrzeug auf Schotterpisten oder anderen rutschigen Untergründen
bewegt wird
• Wenn Ihr Fahrzeug ins Schlingern gerät
• Wenn der vordere Teil des Fahrzeugs
höher oder tiefer steht
• Wenn der Sensor durch einen starken
Stoß o.ä. falsch ausgerichtet ist

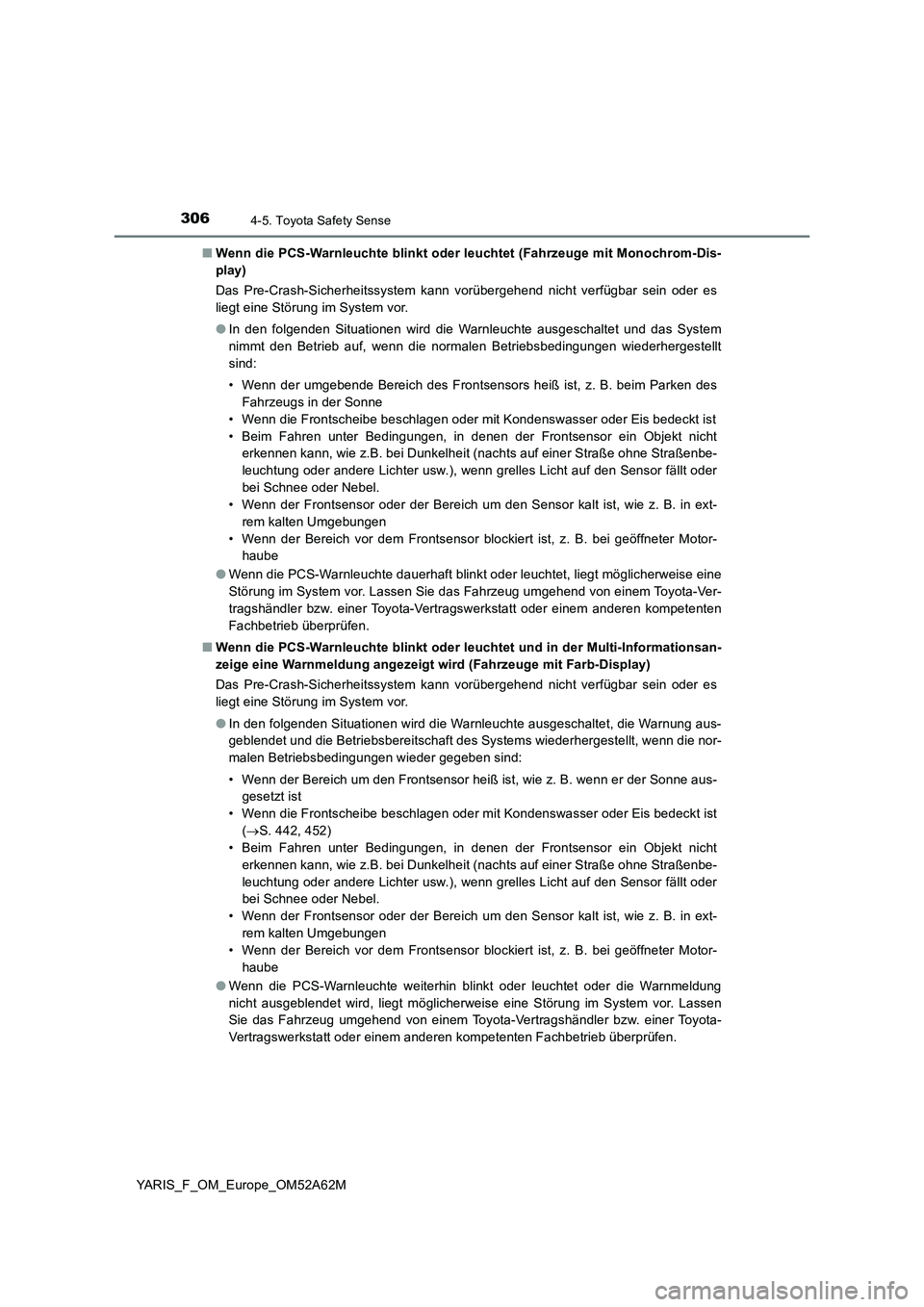

3064-5. Toyota Safety Sense
YARIS_F_OM_Europe_OM52A62M■Wenn die PCS-Warnleuchte blinkt oder leuchtet (Fahrzeuge mit Monochrom-Dis-
play)
Das Pre-Crash-Sicherheitssystem kann vorübergehend nicht verfügbar sein oder es
liegt eine Störung im System vor.
●In den folgenden Situationen wird die Warnleuchte ausgeschaltet und das System
nimmt den Betrieb auf, wenn die normalen Betriebsbedingungen wiederhergestellt
sind:
• Wenn der umgebende Bereich des Frontsensors heiß ist, z. B. beim Parken des
Fahrzeugs in der Sonne
• Wenn die Frontscheibe beschlagen oder mit Kondenswasser oder Eis bedeckt ist
• Beim Fahren unter Bedingungen, in denen der Frontsensor ein Objekt nicht
erkennen kann, wie z.B. bei Dunkelheit (nachts auf einer Straße ohne Straßenbe-
leuchtung oder andere Lichter usw.), wenn grelles Licht auf den Sensor fällt oder
bei Schnee oder Nebel.
• Wenn der Frontsensor oder der Bereich um den Sensor kalt ist, wie z. B. in ext-
rem kalten Umgebungen
• Wenn der Bereich vor dem Frontsensor blockiert ist, z. B. bei geöffneter Motor-
haube
●Wenn die PCS-Warnleuchte dauerhaft blinkt oder leuchtet, liegt möglicherweise eine
Störung im System vor. Lassen Sie das Fahrzeug umgehend von einem Toyota-Ver-
tragshändler bzw. einer Toyota-Vertragswerkstatt oder einem anderen kompetenten
Fachbetrieb überprüfen.
■Wenn die PCS-Warnleuchte blinkt oder leuchtet und in der Multi-Informationsan-
zeige eine Warnmeldung angezeigt wird (Fahrzeuge mit Farb-Display)
Das Pre-Crash-Sicherheitssystem kann vorübergehend nicht verfügbar sein oder es
liegt eine Störung im System vor.
●In den folgenden Situationen wird die Warnleuchte ausgeschaltet, die Warnung aus-
geblendet und die Betriebsbereitschaft des Systems wiederhergestellt, wenn die nor-
malen Betriebsbedingungen wieder gegeben sind:
• Wenn der Bereich um den Frontsensor heiß ist, wie z. B. wenn er der Sonne aus-
gesetzt ist
• Wenn die Frontscheibe beschlagen oder mit Kondenswasser oder Eis bedeckt ist
(S. 442, 452)
• Beim Fahren unter Bedingungen, in denen der Frontsensor ein Objekt nicht
erkennen kann, wie z.B. bei Dunkelheit (nachts auf einer Straße ohne Straßenbe-
leuchtung oder andere Lichter usw.), wenn grelles Licht auf den Sensor fällt oder
bei Schnee oder Nebel.
• Wenn der Frontsensor oder der Bereich um den Sensor kalt ist, wie z. B. in ext-
rem kalten Umgebungen
• Wenn der Bereich vor dem Frontsensor blockiert ist, z. B. bei geöffneter Motor-
haube
●Wenn die PCS-Warnleuchte weiterhin blinkt oder leuchtet oder die Warnmeldung
nicht ausgeblendet wird, liegt möglicherweise eine Störung im System vor. Lassen
Sie das Fahrzeug umgehend von einem Toyota-Vertragshändler bzw. einer Toyota-
Vertragswerkstatt oder einem anderen kompetenten Fachbetrieb überprüfen.

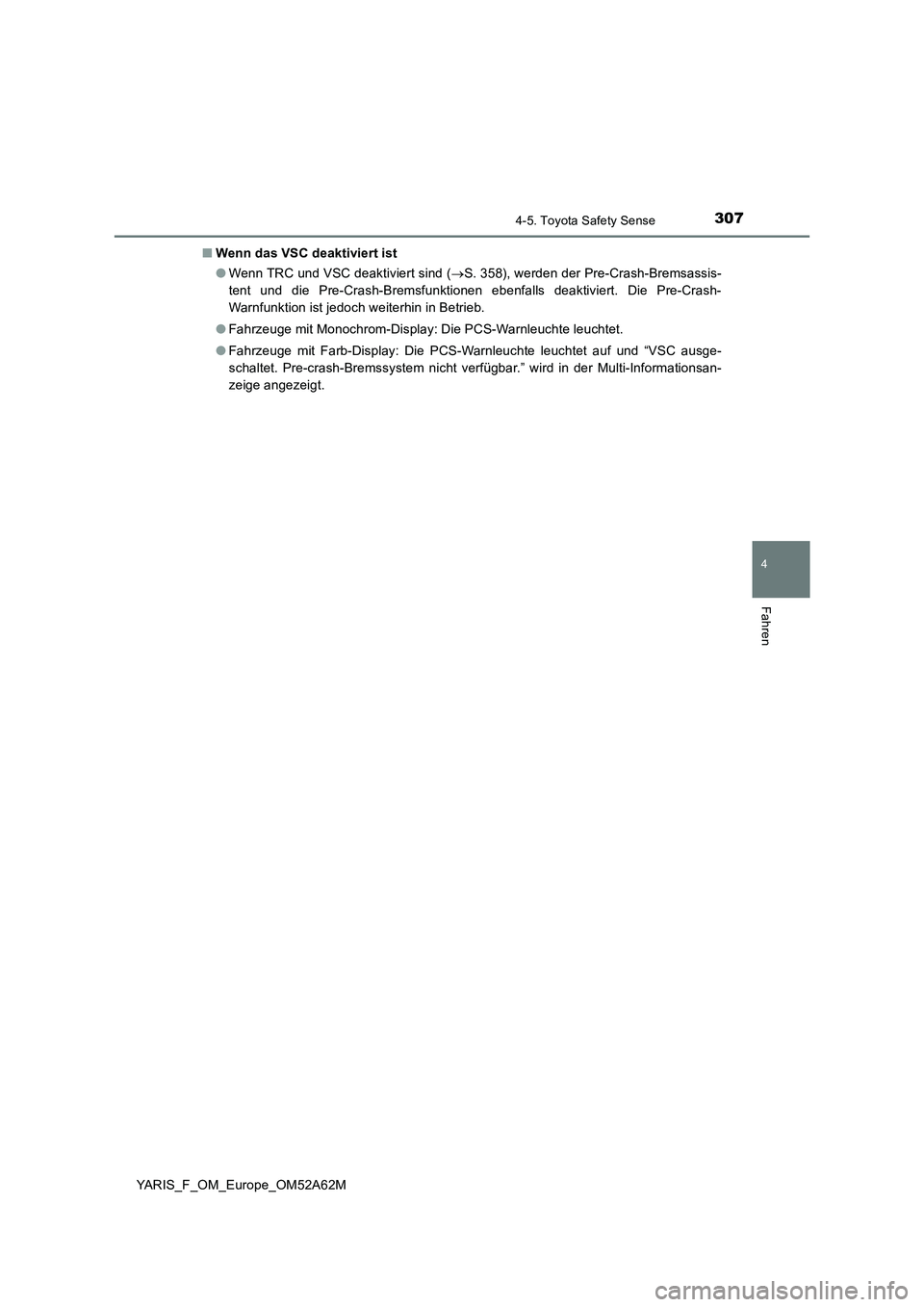

3074-5. Toyota Safety Sense
4
Fahren
YARIS_F_OM_Europe_OM52A62M■Wenn das VSC deaktiviert ist
●Wenn TRC und VSC deaktiviert sind (S. 358), werden der Pre-Crash-Bremsassis-
tent und die Pre-Crash-Bremsfunktionen ebenfalls deaktiviert. Die Pre-Crash-
Warnfunktion ist jedoch weiterhin in Betrieb.
●Fahrzeuge mit Monochrom-Display: Die PCS-Warnleuchte leuchtet.
●Fahrzeuge mit Farb-Display: Die PCS-Warnleuchte leuchtet auf und “VSC ausge-
schaltet. Pre-crash-Bremssystem nicht verfügbar.” wird in der Multi-Informationsan-
zeige angezeigt.

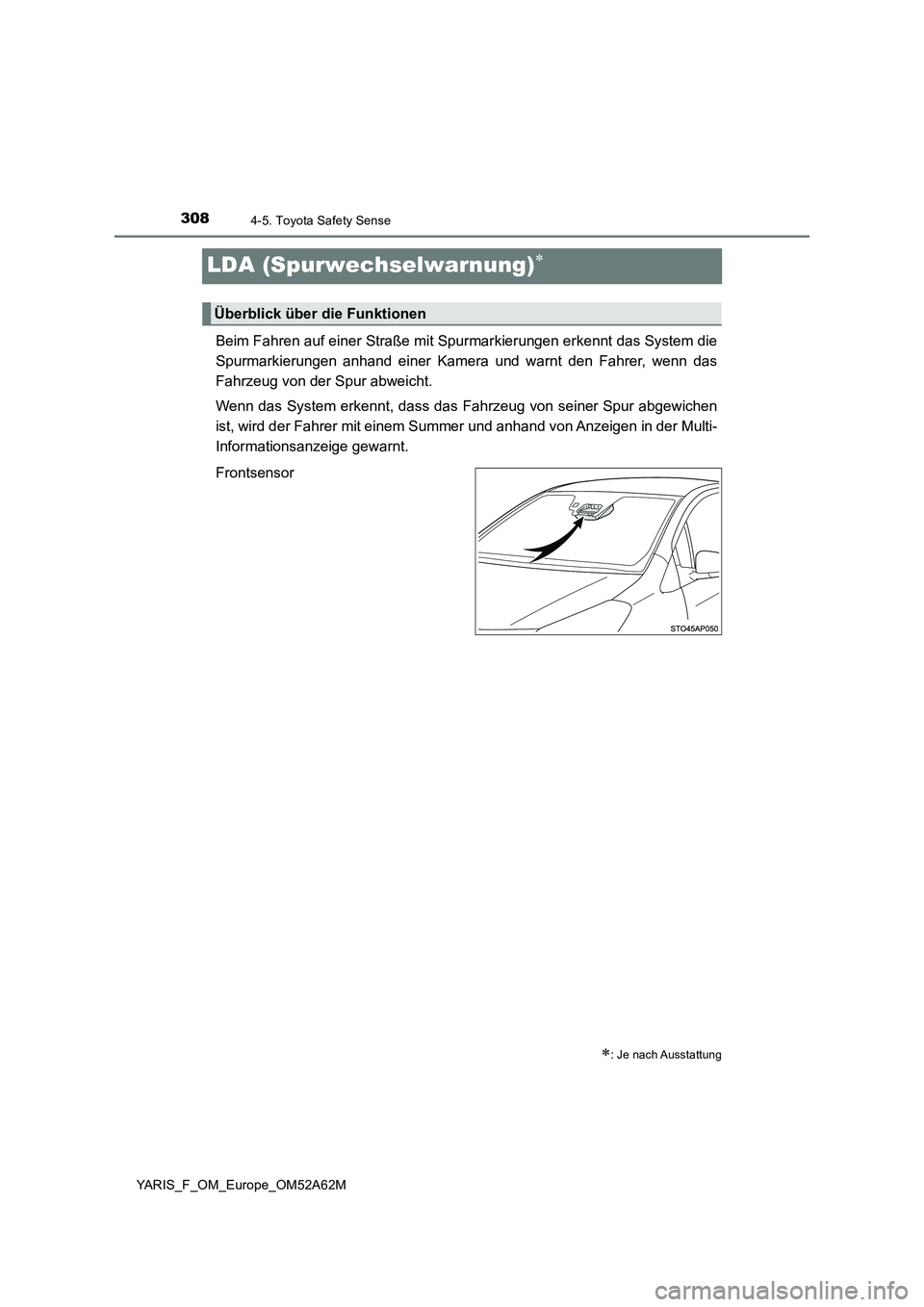

3084-5. Toyota Safety Sense
YARIS_F_OM_Europe_OM52A62M
LDA (Spurwechselwarnung)
Beim Fahren auf einer Straße mit Spurmarkierungen erkennt das System die
Spurmarkierungen anhand einer Kamera und warnt den Fahrer, wenn das
Fahrzeug von der Spur abweicht.
Wenn das System erkennt, dass das Fahrzeug von seiner Spur abgewichen
ist, wird der Fahrer mit einem Summer und anhand von Anzeigen in der Multi-
Informationsanzeige gewarnt.
Frontsensor
: Je nach Ausstattung
Überblick über die Funktionen

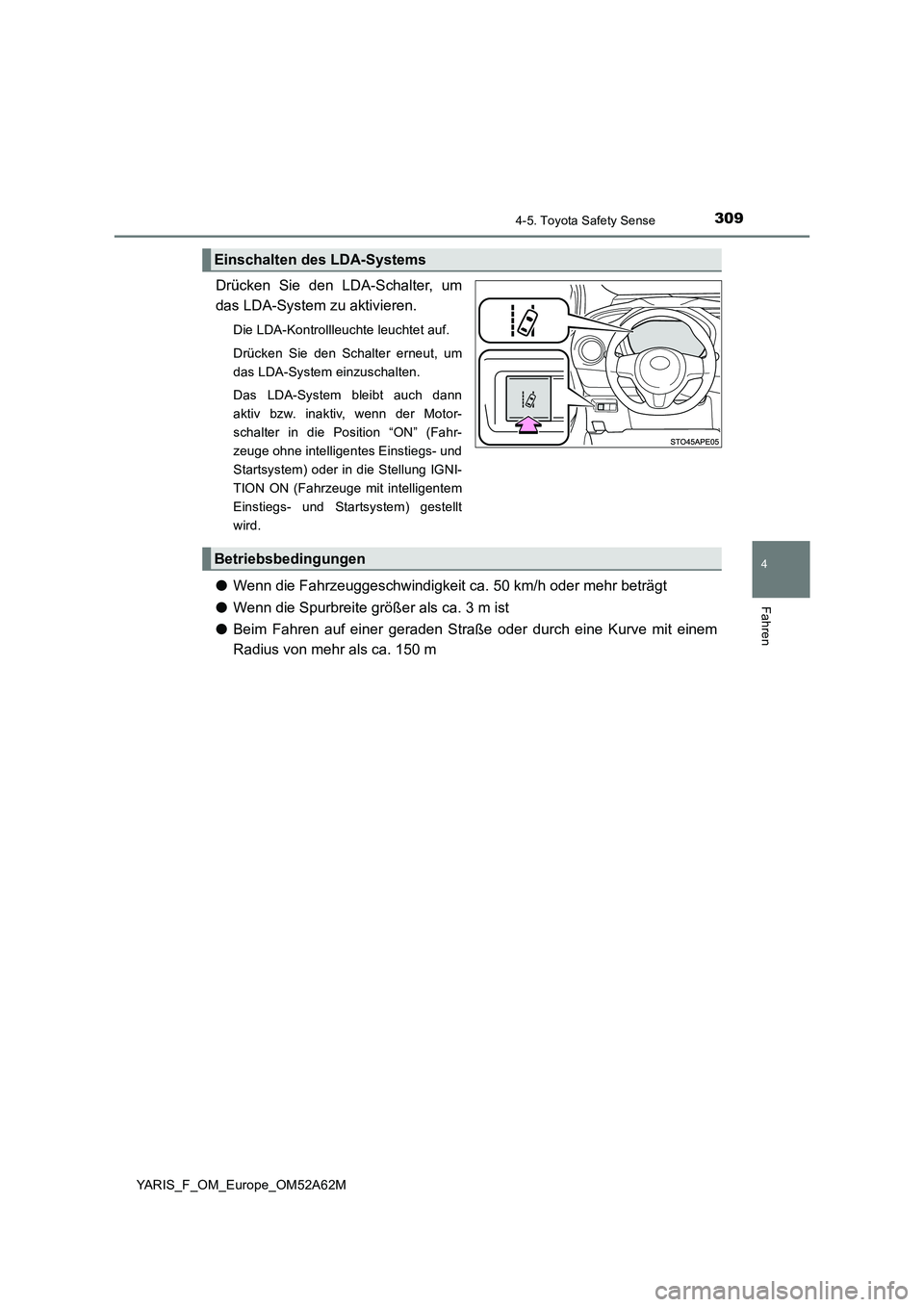

3094-5. Toyota Safety Sense
4
Fahren
YARIS_F_OM_Europe_OM52A62M
Drücken Sie den LDA-Schalter, um
das LDA-System zu aktivieren.
Die LDA-Kontrollleuchte leuchtet auf.
Drücken Sie den Schalter erneut, um
das LDA-System einzuschalten.
Das LDA-System bleibt auch dann
aktiv bzw. inaktiv, wenn der Motor-
schalter in die Position “ON” (Fahr-
zeuge ohne intelligentes Einstiegs- und
Startsystem) oder in die Stellung IGNI-
TION ON (Fahrzeuge mit intelligentem
Einstiegs- und Startsystem) gestellt
wird.
●Wenn die Fahrzeuggeschwindigkeit ca. 50 km/h oder mehr beträgt
●Wenn die Spurbreite größer als ca. 3 m ist
●Beim Fahren auf einer geraden Straße oder durch eine Kurve mit einem
Radius von mehr als ca. 150 m
Einschalten des LDA-Systems
Betriebsbedingungen

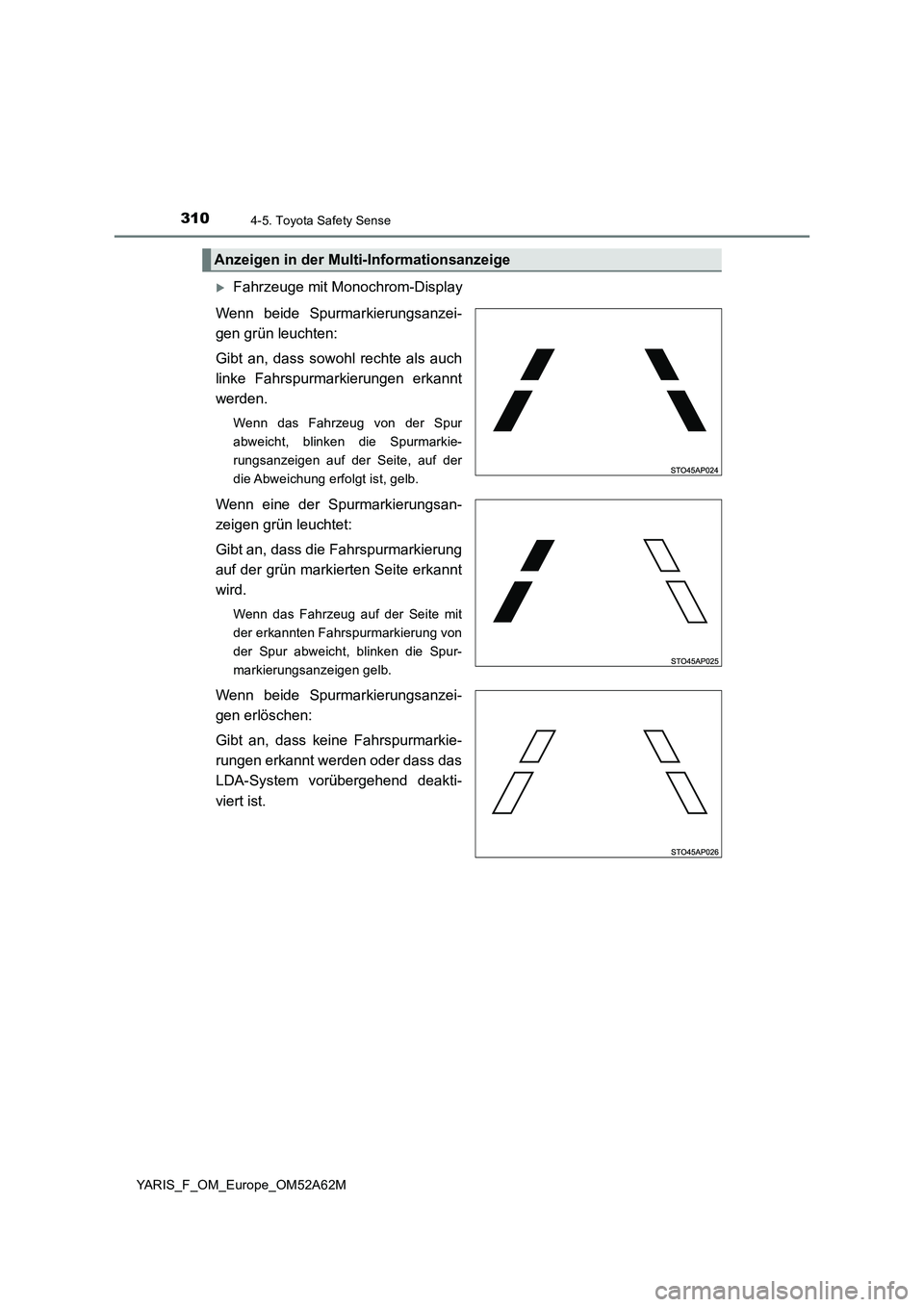

3104-5. Toyota Safety Sense
YARIS_F_OM_Europe_OM52A62M
Fahrzeuge mit Monochrom-Display
Wenn beide Spurmarkierungsanzei-
gen grün leuchten:
Gibt an, dass sowohl rechte als auch
linke Fahrspurmarkierungen erkannt
werden.
Wenn das Fahrzeug von der Spur
abweicht, blinken die Spurmarkie-
rungsanzeigen auf der Seite, auf der
die Abweichung erfolgt ist, gelb.
Wenn eine der Spurmarkierungsan-
zeigen grün leuchtet:
Gibt an, dass die Fahrspurmarkierung
auf der grün markierten Seite erkannt
wird.
Wenn das Fahrzeug auf der Seite mit
der erkannten Fahrspurmarkierung von
der Spur abweicht, blinken die Spur-
markierungsanzeigen gelb.
Wenn beide Spurmarkierungsanzei-
gen erlöschen:
Gibt an, dass keine Fahrspurmarkie-
rungen erkannt werden oder dass das
LDA-System vorübergehend deakti-
viert ist.
Anzeigen in der Multi-Informationsanzeige

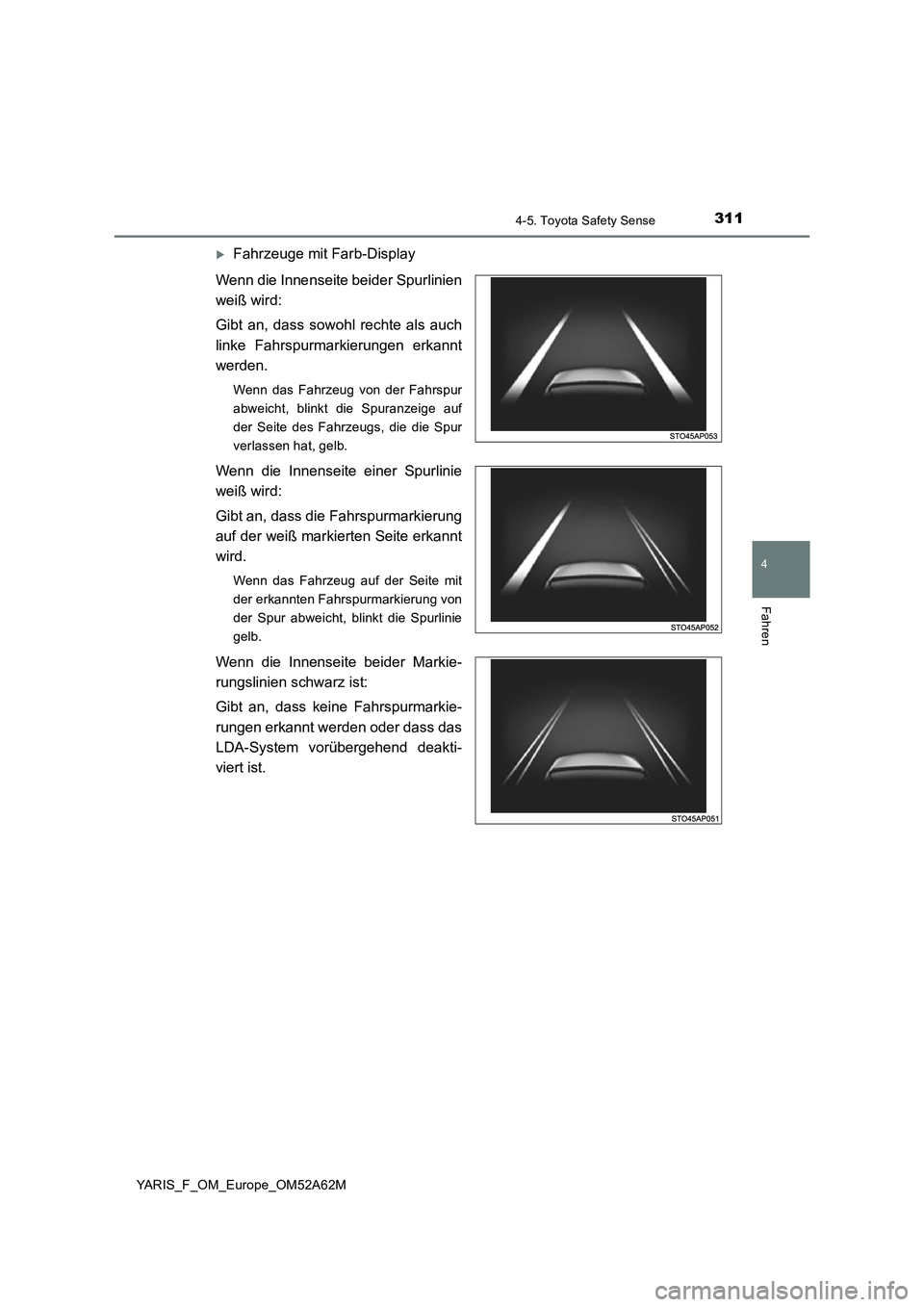

3114-5. Toyota Safety Sense
4
Fahren
YARIS_F_OM_Europe_OM52A62M
Fahrzeuge mit Farb-Display
Wenn die Innenseite beider Spurlinien
weiß wird:
Gibt an, dass sowohl rechte als auch
linke Fahrspurmarkierungen erkannt
werden.
Wenn das Fahrzeug von der Fahrspur
abweicht, blinkt die Spuranzeige auf
der Seite des Fahrzeugs, die die Spur
verlassen hat, gelb.
Wenn die Innenseite einer Spurlinie
weiß wird:
Gibt an, dass die Fahrspurmarkierung
auf der weiß markierten Seite erkannt
wird.
Wenn das Fahrzeug auf der Seite mit
der erkannten Fahrspurmarkierung von
der Spur abweicht, blinkt die Spurlinie
gelb.
Wenn die Innenseite beider Markie-
rungslinien schwarz ist:
Gibt an, dass keine Fahrspurmarkie-
rungen erkannt werden oder dass das
LDA-System vorübergehend deakti-
viert ist.

3124-5. Toyota Safety Sense
YARIS_F_OM_Europe_OM52A62M
■Vorübergehende Abschaltung der Funktionen des LDA-Systems
In den folgenden Situationen werden die Funktionen des LDA-Systems vorüberge-
hend deaktiviert. Die Funktionen werden wieder aktiviert, nachdem die erforderlichen
Betriebsbedingungen wiederhergestellt sind.
●Der Hebel für den Fahrtrichtungsanzeiger wird betätigt.
●Die Fahrzeuggeschwindigkeit weicht vom Betriebsbereich der Funktionen des LDA-
Systems ab.
●Wenn die Fahrbahnmarkierungen während der Fahrt nicht erkannt werden können.
●Wenn die Warnung für die Abweichung von der Fahrspur ertönt.
Die Warnung für die Abweichung von der Fahrspur ertönt nach der Aktivierung meh-
rere Sekunden lang nicht mehr, auch wenn das Fahrzeug die Fahrspur erneut ver-
lässt.
■Die Warnung für die Abweichung von der Fahrspur
In Abhängigkeit von den Klangeinstellungen des Audiosystems oder dem Betriebsge-
räusch des Klimaanlagengebläses kann der Warnton unter Umständen überhört wer-
den.
■Wenn das Fahrzeug in der Sonne geparkt wurde
Das LDA-System steht unter Umständen nicht sofort zur Verfügung. Wenn die Tempe-
ratur im Fahrgastraum abnimmt und im Bereich des Frontsensors (S. 308) die erfor-
derliche Betriebstemperatur erreicht ist, stehen die Funktionen wieder zur Verfügung.
■Wenn sich nur auf einer Seite des Fahrzeugs Spurmarkierungen befinden
Die Warnung für die Abweichung von der Fahrspur funktioniert nicht für die Seite, auf
der keine Spurmarkierungen erkannt wurden.
■Bedingungen, unter denen die Funktion unter Umständen nicht ordnungsgemäß
ausgeführt werden kann
In den folgenden Situationen kann der Frontsensor möglicherweise keine Spurmarkie-
rungen erkennen, wodurch die Warnfunktion für die Abweichung von der Fahrspur
nicht ordnungsgemäß ausgeführt wird. Dies stellt jedoch keine Funktionsstörung dar.
●Beim Fahren in speziellen Bereichen, wie z. B. an einer Maut-Stelle oder an einer
Kreuzung
●Beim Fahren in einer scharfen Kurve
●Wenn Spurmarkierungen extrem eng oder breit sind
●Wenn das Fahrzeug auf Grund einer schweren Ladung oder eines falschen Reifen-
fülldrucks eine ungewöhnlich starke Seitwärtsneigung hat
●Wenn der Fahrzeugabstand zum vorausfahrenden Fahrzeug extrem gering ist
